Khoá Luận Tốt Nghiệp: Nghiên Cứu Trụ Sở Liên Cơ Quan Tỉnh Hải Dương

Khóa luận tốt nghiệp về trụ sở liên cơ quan tỉnh Hải Dương phân tích thiết kế, quy hoạch và vai trò trong phát triển đô thị, kinh tế - xã hội địa phương.

• Tác giả: Trương Ngọc Tân
• Người hướng dẫn: GVC. Lại Văn Thành
• Trường học: Đại Học
• Chuyên ngành: Xây Dựng
• Đề tài: Trụ Sở Liên Cơ Quan Tỉnh Hải Dương
• Loại tài liệu: đồ án tốt nghiệp
• Địa điểm: Hải Phòng

Mục lục chi tiết

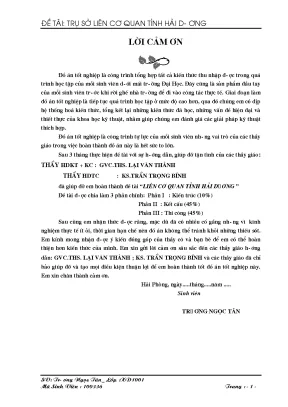

• Lời cảm ơn
• 1. Phần 1: Kiến trúc
• 1.1. Mở đầu: Giới thiệu về công trình
• 1.2. Chương I: Cơ sở thiết kế
• 1.3. Chương II: Các giải pháp kiến trúc của công trình
• 2. Phần 2: Kết cấu
• 2.1. Chương I: Giải pháp kết cấu và lựa chọn sơ bộ kích thước
• 2.1.1. I. Lựa chọn giải pháp kết cấu
• 2.1.1.1. 1. Các giải pháp kết cấu
• 2.1.1.2. 2. Lựa chọn sơ đồ tính
• 2.1.1.3. 3. Lựa chọn phương án sàn
• 2.1.2. II. Chọn vật liệu sử dụng
• 2.1.3. III. Lựa chọn sơ bộ kích thước
• 2.1.3.1. 1. Chọn tiết diện dầm
• 2.1.3.3. 3. Chọn tiết diện thang máy
• 2.1.3.4. 4. Chọn tiết diện cột
• 2.1.4. IV. Sơ đồ tính toán khung phẳng
• 2.1.4.1. 1. Sơ đồ kết cấu
• 2.2. Chương II: Thiết kế sàn tầng điển hình
• 2.3. Chương III: Thiết kế khung ngang trục 3
• 2.3.1. I. Xác định tải trọng
• 2.3.1.1. 1. Xác định tải trọng đơn vị
• 2.3.1.2. 2. Xác định tĩnh tải tác dụng vào khung K3
• 2.3.1.3. 3. Xác định hoạt tải tác dụng vào khung K3
• 2.3.1.4. 4. Xác định hoạt tải gió tác dụng vào khung K3
• 2.3.1.5. 5. Sơ đồ các loại tải trọng tác dụng vào khung K3
• 2.3.2. II. Xác định nội lực
• 2.3.3. III. Tính toán cốt thép các cấu kiện cơ bản
• 2.3.3.1. 1. Chọn vật liệu sử dụng
• 2.3.3.2. 2. Tổ hợp nội lực
• 2.3.3.3. 3. Tính toán cốt thép cột trục 3
• 2.3.3.4. 4. Tính toán cốt thép dầm trục 3
• 2.3.3.5. 5. Cấu tạo nút góc trên cùng
• 2.3.3.6. 6. Cấu tạo nút nối cột biên và xà
• 2.4. Chương IV: Tính toán nền móng
• 2.4.1. I. Điều kiện địa chất công trình và lựa chọn giải pháp móng
• 2.4.1.1. 1. Điều kiện địa chất công trình
• 2.4.1.2. 2. Giải pháp nền móng cho công trình
• 2.4.2. II. Tính toán cọc khoan nhồi
• 2.5. Chương V: Thiết kế cầu thang điển hình
• 3. Phần 3: Thi công
• 3.1. Chương I: Khái quát đặc điểm công trình và khối lượng thi công
• 3.1.1. I. Đặc điểm về kết cấu công trình
• 3.1.2. II. Đặc điểm về tự nhiên
• 3.1.3. III. Tính toán khối lượng thi công
• 3.2. Chương II: Các biện pháp kỹ thuật thi công chính
• 3.2.1. I. Biện pháp kỹ thuật thi công trải lưới đo đạc định vị công trình
• 3.2.2. II. Biện pháp kỹ thuật thi công cọc khoan nhồi
• 3.2.3. III. Biện pháp kỹ thuật thi công đất
• 3.2.4. IV. Kỹ thuật thi công lấp đất hố móng
• 3.2.5. V. Biện pháp thi công khung, sàn, cầu thang, móng giằng móng BTCT toàn khối
• 3.2.6. VI. Công tác hoàn thiện
• 3.3. Chương III: Thiết kế tổ chức thi công
• 3.3.1. I. Lập tiến độ thi công theo sơ đồ ngang
• 3.3.2. II. Tính toán thiết kế tổng mặt bằng thi công
• 3.3.3. III. Thiết kế bố trí tổng mặt bằng thi công
• 3.4. Chương IV: An toàn lao động

Tóm tắt

I. Giới thiệu về Khóa Luận Tốt Nghiệp

Khóa luận tốt nghiệp là công trình tổng hợp kiến thức thu nhận được trong quá trình học tập của sinh viên. Đây là sản phẩm đầu tay trước khi bước vào thực tế công việc. Quá trình làm khóa luận tốt nghiệp giúp sinh viên hệ thống hóa kiến thức, đánh giá các giải pháp kỹ thuật phù hợp. Vai trò của giáo viên hướng dẫn là rất quan trọng trong việc hoàn thành công trình này.

1.1. Mục tiêu và nhiệm vụ

Khóa luận tốt nghiệp là nhiệm vụ quan trọng, tổng hợp kiến thức chuyên ngành. Sinh viên có cơ hội rà soát lại kiến thức đã học và học hỏi thêm từ quá trình làm khóa luận. Đây là bước chuẩn bị để áp dụng kiến thức vào thực tế.

1.2. Phạm vi nghiên cứu

Khóa luận tốt nghiệp được chia thành ba phần chính: Kiến trúc (10%), Kết cấu (45%), và Thi công (45%). Do thời gian hạn chế, công trình không tránh khỏi những thiếu sót, cần sự đóng góp từ giáo viên và bạn bè.

II. Trụ Sở Liên Cơ Quan Tỉnh Hải Dương

Trụ sở liên cơ quan tỉnh Hải Dương là công trình quan trọng, tập trung nhiều cơ quan nhà nước như Sở Nông nghiệp, Sở Công nghiệp, và Sở Tài nguyên Môi trường. Công trình này đáp ứng nhu cầu quản lý hành chính hiện đại, góp phần làm đẹp bộ mặt tỉnh.

2.1. Địa điểm và sự cần thiết

Công trình được xây dựng tại khu đô thị mới thành phố Hải Dương, với diện tích 1245 m². Sự cần thiết của công trình xuất phát từ yêu cầu nâng cao năng lực quản lý nhà nước trong bối cảnh kinh tế phát triển.

2.2. Chức năng và nhiệm vụ

Trụ sở liên cơ quan tạo điều kiện cơ sở vật chất cho các cơ quan nhà nước, mở rộng phạm vi hoạt động với các cơ quan trong nước và quốc tế. Công trình đáp ứng nhu cầu làm việc của các cơ quan quan trọng trong tỉnh.

III. Phương Pháp Nghiên Cứu và Thiết Kế

Phương pháp nghiên cứu trong khóa luận tốt nghiệp bao gồm việc tìm hiểu kiến trúc, thiết kế kết cấu, và lập biện pháp kỹ thuật thi công. Công trình được chia thành các phần rõ ràng, với tỷ lệ nghiên cứu cụ thể.

3.1. Kiến trúc công trình

Phần kiến trúc chiếm 10% công trình, tập trung vào việc thể hiện các bản vẽ kiến trúc như mặt đứng, mặt cắt, và mặt bằng. Công trình được thiết kế với các giải pháp kiến trúc hiện đại, đáp ứng nhu cầu sử dụng.

3.2. Kết cấu và thi công

Phần kết cấu chiếm 45%, bao gồm các giải pháp kết cấu và lựa chọn vật liệu. Phần thi công cũng chiếm 45%, tập trung vào các biện pháp kỹ thuật thi công và tổ chức thi công công trình.

IV. Đánh Giá và Ứng Dụng Thực Tế

Khóa luận tốt nghiệp về trụ sở liên cơ quan tỉnh Hải Dương có giá trị thực tiễn cao, đóng góp vào việc nâng cao năng lực quản lý nhà nước. Công trình này không chỉ đáp ứng nhu cầu hiện tại mà còn là cơ sở cho các dự án tương lai.

4.1. Giá trị khoa học

Công trình áp dụng các phương pháp nghiên cứu khoa học, từ thiết kế kiến trúc đến kỹ thuật thi công. Điều này giúp sinh viên rèn luyện kỹ năng nghiên cứu và áp dụng kiến thức vào thực tế.

4.2. Ứng dụng thực tế

Trụ sở liên cơ quan là công trình thiết thực, đáp ứng nhu cầu quản lý hành chính hiện đại. Công trình này góp phần làm đẹp bộ mặt tỉnh Hải Dương, đồng thời là mô hình cho các dự án tương tự trong tương lai.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Bối cảnh thực tiễn và tính cấp thiết

Trong giai đoạn chuyển đổi nền kinh tế và hội nhập quốc tế, việc nâng cao năng lực quản lý của các cơ quan quản lý nhà nước là yêu cầu tất yếu nhằm kiểm soát hiệu quả các vấn đề phát sinh trên mọi lĩnh vực từ nông nghiệp, công nghiệp, xây dựng đến thương mại và dịch vụ. Đối với tỉnh Hải Dương, sự phát triển đô thị và mở rộng giao dịch đối ngoại đặt ra nhu cầu cấp thiết về việc hiện đại hóa cơ sở vật chất hành chính. Công trình "Trụ sở liên cơ quan tỉnh Hải Dương" được quy hoạch và đầu tư xây dựng nhằm tập trung các cơ quan chuyên trách quan trọng của tỉnh—bao gồm Sở Nông nghiệp, Sở Công nghiệp, Sở Tài nguyên và Môi trường, Sở Văn hóa Thông tin, Sở Thủy sản, Sở Xây dựng, Sở Giao thông Vận tải, Sở Nội vụ, Sở Y tế, Sở Thương mại và Ban Quản lý Dự án—vào một không gian làm việc đồng bộ, hiện đại, góp phần hoàn thiện diện mạo kiến trúc đô thị của thành phố.

Mục tiêu và nhiệm vụ nghiên cứu

Đồ án tốt nghiệp Kỹ sư Xây dựng công trình dân dụng và công nghiệp (thực hiện bởi sinh viên Trương Ngọc Tân, Lớp XD1001) được phân chia nhiệm vụ theo ba hợp phần chuyên môn chính:

1. Phần I: Thiết kế kiến trúc (Chiếm 10% khối lượng đồ án): Tìm hiểu dây chuyền công năng, phân khu chức năng, nghiên cứu các giải pháp kiến trúc mặt bằng, mặt đứng, mặt cắt và thể hiện các bản vẽ kiến trúc công trình.
2. Phần II: Thiết kế kết cấu (Chiếm 45% khối lượng đồ án): Lựa chọn giải pháp kết cấu chịu lực, lựa chọn sơ bộ kích thước tiết diện (sàn, dầm, cột, vách thang máy); tính toán cốt thép sàn tầng điển hình; tính toán khung phẳng chịu lực ngang trục 3 (xác định tải trọng đứng, tải trọng gió, phân tích nội lực, tổ hợp nội lực và bố trí thép cột, dầm, nút khung); tính toán nền móng cọc khoan nhồi và thiết kế cầu thang bộ điển hình.
3. Phần III: Thiết kế và tổ chức thi công (Chiếm 45% khối lượng đồ án): Lập biện pháp kỹ thuật thi công cho các công tác chủ đạo (đo đạc định vị, thi công cọc khoan nhồi, đào và lấp đất hố móng, ván khuôn - cốt thép - bê tông toàn khối khung, sàn, mái, cầu thang, móng giằng, công tác hoàn thiện); lập tiến độ thi công theo sơ đồ ngang; thiết kế tổng mặt bằng thi công và các biện pháp an toàn lao động.

Đối tượng và phạm vi nghiên cứu

• Đối tượng nghiên cứu: Tòa nhà Trụ sở liên cơ quan tỉnh Hải Dương với quy mô 9 tầng nổi, 1 tầng bán hầm và 1 tầng kỹ thuật mái; chiều cao công trình đạt 35,1 m (tính từ cốt mặt đất tự nhiên đến đỉnh mái đạt 36,9 m).
• Phạm vi không gian: Công trình xây chen trong khu đô thị mới thành phố Hải Dương. Khu đất xây dựng có dạng hình chữ nhật với kích thước $26,1 \times 47,7\text{ m}$ (diện tích mặt bằng $1.245\text{ m}^2$). Mặt chính công trình hướng Nam, ba phía Bắc, Đông, Tây tiếp giáp hệ thống đường giao thông nội bộ.
• Phạm vi thời gian: Đồ án được triển khai và hoàn thành trong thời gian quy định 14 tuần (khoảng 3 tháng).

---

Cơ sở lý thuyết, tiêu chuẩn và phương pháp tính toán

Tiêu chuẩn kỹ thuật và quy chuẩn áp dụng

• TCVN 2748:1991 (Phân cấp nhà và công trình): Công trình thuộc cấp I, có bậc chất lượng sử dụng bậc I, niên hạn sử dụng trên 100 năm (bậc I) và độ chịu lửa bậc I.
• TCVN 2737:1995 (Tải trọng và tác động): Xác định các giá trị tải trọng tiêu chuẩn và tải trọng tính toán với hệ số vượt tải $n = 1,2$ hoặc $n = 1,3$ tùy thuộc vào từng loại phòng chức năng (phòng làm việc, hội trường, phòng vệ sinh, phòng kỹ thuật, hành lang, cầu thang).

Cơ sở lý thuyết và giáo trình tham khảo

• Lý thuyết tính toán khung và cấu kiện bê tông cốt thép: Áp dụng hệ thống công thức từ giáo trình "Khung BTCT toàn khối" (chủ biên PGS. Lê Bá Huế) để tính toán sơ bộ chiều dày bản sàn ($h_b$), chiều cao tiết diện dầm phụ và dầm chính, diện tích tiết diện cột chịu nén lệch tâm ($A = k \cdot N / R_b$), và quy đổi tải trọng tường ngăn thành tải trọng phân bố đều trên ô bản sàn.
• Lý thuyết tính toán bản sàn hai phương theo sơ đồ đàn hồi: Sử dụng bảng tra hệ số moment (Bảng 1-19) trong cuốn "Sổ tay thực hành kết cấu công trình" của PGS. Vũ Mạnh Hùng để xác định moment uốn âm ($M_I, M_{II}$) và moment uốn dương ($M_1, M_2$) cho bản sàn ngàm 4 cạnh.
• Lý thuyết tính toán bản sàn hai phương theo phương pháp khớp dẻo: Áp dụng phương trình cân bằng giới hạn và bảng tra hệ số nội lực (Phương trình 6.3a, Bảng 6.2) trong tài liệu "Sàn sườn BTCT toàn khối" của GS. Nguyễn Đình Cống.
• Phương pháp trạng thái giới hạn (TTGH I): Đánh giá khả năng chịu lực, tính toán diện tích cốt thép dọc, cốt đai cho dầm, cột, bản sàn theo điều kiện cường độ chịu uốn và nén lệch tâm phẳng.

Phương pháp nghiên cứu và công cụ mô hình hóa

• Mô hình hóa kết cấu: Sử dụng sơ đồ khung phẳng cho khung ngang trục 3 (gồm 3 nhịp và 10 tầng kể cả tầng hầm). Bỏ qua tính liên tục của hệ dầm giao nhau ngoài mặt phẳng khung, quy đổi tải trọng truyền vào khung từ diện chịu tải tương đương (tải tam giác và hình thang) thành tải phân bố đều và tải tập trung tương đương.
• Phần mềm tính toán: Sử dụng chương trình Sap2000 để phân tích nội lực kết cấu khung dưới các trường hợp tĩnh tải, hoạt tải đứng (xếp hoạt tải lệch tầng, lệch nhịp) và hoạt tải gió (gió trái, gió phải).
• Dữ liệu địa chất - thủy văn: Dựa trên kết quả khảo sát địa chất công trình gồm 6 lớp đất nền tại khu vực xây dựng để lựa chọn giải pháp nền móng cọc khoan nhồi.

---

Nội dung chính theo từng chương

Phần I: Kiến trúc (10%)

Mở đầu và Chương I: Cơ sở thiết kế

Tác giả trình bày các điều kiện tự nhiên, kinh tế - xã hội tại vị trí xây dựng công trình thuộc khu đô thị mới thành phố Hải Dương:

• Khí hậu: Nhiệt độ không khí trung bình $21^\circ\text{C}$, độ ẩm trung bình hàng năm $84%$, lượng mưa dao động từ $1.700 - 2.400\text{ mm/năm}$ (tập trung chủ yếu vào tháng 7 và tháng 8). Chịu ảnh hưởng trực tiếp của gió bão vào các tháng 7, 8, 9.
• Địa chất thủy văn: Mực nước ngầm xuất hiện ở độ sâu tương đối ổn định $-5,0\text{ m}$ so với cốt tự nhiên, nước ngầm có độ ăn mòn thấp. Số liệu 6 lớp địa chất được tổng hợp chi tiết:

Lớp đất	Tên đất	Chiều dày (m)	Độ sâu đáy (m)	Dung trọng $\gamma$ ($\text{T/m}^3$)	Góc ma sát $\varphi$ (độ)	Lực dính $c$ ($\text{kG/m}^2$)
1	Đất đắp	1,0	1,0	1,70	—	—
2	Á sét dẻo cứng	4,0	5,0	1,94	15	900
3	Sét dẻo cứng	10,0	15,0	1,96	17	4.400
4	Bùn sét pha	12,0	27,0	1,65	9	700
5	Á sét dẻo mềm	10,0	37,0	1,82	12	2.000
6	Sỏi cuội	—	—	2,00	33	10.000

Chương II: Các giải pháp kiến trúc của công trình

• Quy hoạch tổng mặt bằng và phân khu chức năng: Mặt bằng hình chữ nhật vuông vắn. Dây chuyền công năng văn phòng hành chính sử dụng hệ hành lang giữa rộng $1,80 - 2,10\text{ m}$ liên kết các phòng làm việc hai bên.
• Phân bổ chức năng theo tầng:
  • Tầng hầm (cao $3,9\text{ m}$): Khu vực đỗ xe, đặt trạm biến áp, máy phát điện dự phòng, trạm bơm nước, phòng điều khiển kỹ thuật. Lối xe xuống hầm bố trí ram dốc rộng $4,1\text{ m}$.
  • Tầng 1: Sảnh chính đón tiếp, phòng giao dịch công cộng, ban bảo vệ thường trực.
  • Tầng 2: Trung tâm lưu trữ hồ sơ.
  • Tầng 3: Sở Nông nghiệp và Thanh tra tỉnh.
  • Tầng 4: Sở Giao thông Vận tải và Sở Nội vụ.
  • Tầng 5: Sở Y tế và Sở Thương mại.
  • Tầng 6: Sở Xây dựng và Sở Thủy sản.
  • Tầng 7: Sở Văn hóa Thông tin và Sở Tài nguyên Môi trường.
  • Tầng 8: Sở Công nghiệp và Ban Quản lý Dự án.
  • Tầng 9 và tầng mái: Bố trí tầng kỹ thuật, kho lưu trữ và hệ thống bể nước mái.
• Giao thông và trang thiết bị kỹ thuật: Bố trí 4 thang máy (1 thang máy dự phòng) kết hợp 3 cụm thang bộ (thang chính, thang phụ nội bộ và thang sự cố thoát hiểm). Hệ thống cấp thoát nước bố trí khu vệ sinh tập trung "tầng trên tầng" để tối ưu hóa đường ống kỹ thuật.
• Các chỉ tiêu kinh tế - kỹ thuật:
  • Diện tích sàn xây dựng toàn công trình: $2.881\text{ m}^2$.
  • Diện tích mặt bằng xây dựng: $1.245\text{ m}^2$; Diện tích làm việc: $732\text{ m}^2$.
  • Hệ số mặt bằng $k_0 = \frac{732}{1245} = 0,587$; Hệ số sử dụng $k_1 = \frac{732}{1169} = 0,626$.

---

Phần II: Kết cấu (45%)

Chương I: Giải pháp kết cấu và lựa chọn sơ bộ kích thước

• Lựa chọn hệ kết cấu: Qua so sánh giữa hệ tường chịu lực, khung thuần túy và lõi cứng, tác giả chọn hệ kết cấu hỗn hợp khung - giằng (kết hợp lõi thang máy vách bê tông cốt thép và các khung ngang). Sơ đồ này tận dụng khả năng chịu lực ngang của lõi thang máy, giảm chuyển vị ngang và giảm mô men uốn do tải trọng gió tác động lên các khung biên.
• Lựa chọn vật liệu:
  • Bê tông cấp độ bền B20: Cường độ chịu nén tính toán $R_b = 11,5\text{ MPa}$ ($115\text{ kG/cm}^2$), cường độ chịu kéo $R_{bt} = 0,90\text{ MPa}$, mô đun đàn hồi $E_b = 27 \times 10^3\text{ MPa}$.
  • Cốt thép nhóm AI ($\phi \le 12\text{ mm}$): $R_s = R_{sc} = 225\text{ MPa}$, $E_s = 21 \times 10^4\text{ MPa}$.
  • Cốt thép nhóm AII ($\phi \le 12\text{ mm}$): $R_s = R_{sc} = 280\text{ MPa}$, $E_s = 21 \times 10^4\text{ MPa}$.
  • Cốt thép nhóm AIII ($\phi \ge 22\text{ mm}$): $R_s = R_{sc} = 365\text{ MPa}$, $E_s = 20 \times 10^4\text{ MPa}$.
• Xác định tải trọng tác dụng lên sàn và sơ bộ chiều dày bản sàn:

Loại sàn	Tĩnh tải $g_{tt}$ ($\text{kG/m}^2$)	Hoạt tải $p_{tt}$ ($\text{kG/m}^2$)	Tải toàn phần $q_0$ ($\text{kG/m}^2$)	Chiều dày chọn $h_s$ (cm)
Sàn văn phòng, hành lang ($S_2$)	531	337,5	868,5	15
Sàn khu vệ sinh (WC)	628	240,0	868,0	15
Sàn mái $S_3$	782	97,5	879,5 (chưa bt: 549,5)	12
Sàn mái $S_4$	688	97,5	785,5 (chưa bt: 510,5)	10
Sàn đáy bể nước mái	795	2.760,0	3.555,0 (chưa bt: 3.088)	17

• Sơ bộ tiết diện dầm:
  • Dầm phụ dọc nhịp $5,1\text{ m}$: Tiết diện $200 \times 400\text{ mm}$ và $300 \times 600\text{ mm}$.
  • Dầm chính dọc nhịp $7,5\text{ m}$: Tiết diện $400 \times 800\text{ mm}$.
  • Dầm khung ngang nhịp $9,3\text{ m}$: Tiết diện $400 \times 800\text{ mm}$.
• Sơ bộ chiều dày vách thang máy: Chọn chiều dày vách $t = 25\text{ cm}$ (thỏa mãn điều kiện $t \ge \frac{1}{20} H_t = 19,5\text{ cm}$ và $t \ge 16\text{ cm}$).
• Sơ bộ tiết diện cột: Tiết diện cột được thay đổi 3 đợt theo chiều cao công trình nhằm tối ưu hóa vật liệu:
  • Cột giữa C2 (trục C): Tầng hầm đến tầng 2 chọn $1000 \times 600\text{ mm}$ ($A = 0,60\text{ m}^2$); Tầng 3 đến tầng 5 chọn $800 \times 600\text{ mm}$ ($A = 0,48\text{ m}^2$); Tầng 6 đến tầng mái chọn $600 \times 600\text{ mm}$ ($A = 0,36\text{ m}^2$).
  • Cột biên C4 (trục F) / C1 (trục A): Tầng hầm đến tầng 2 chọn $900 \times 500\text{ mm}$ ($A = 0,45\text{ m}^2$); Tầng 3 đến tầng 5 chọn $700 \times 500\text{ mm}$ ($A = 0,35\text{ m}^2$); Tầng 6 đến tầng mái chọn $500 \times 500\text{ mm}$ ($A = 0,25\text{ m}^2$).
• Sơ đồ hình học và sơ đồ kết cấu khung trục 3: Khung ngang 3 nhịp: $l_{AC} = 9,5\text{ m}$, $l_{CD} = 7,5\text{ m}$, $l_{DF} = 9,5\text{ m}$. Chiều cao cột tầng hầm $h_{th} = 3,5\text{ m}$, chiều cao các tầng trên $h_t = 3,9\text{ m}$.

Chương II: Thiết kế sàn tầng điển hình

Tác giả tiến hành tính toán chi tiết cốt thép cho các ô sàn đại diện:

• Ô sàn vệ sinh $O_1$ ($3,75 \times 4,65\text{ m}$): Tính toán theo sơ đồ đàn hồi do yêu cầu chống thấm. Nhịp tính toán $l_{t1} = 3,40\text{ m}$, $l_{t2} = 4,35\text{ m}$ ($\frac{l_{t2}}{l_{t1}} = 1,279$). Tải trọng $q_b = 868\text{ kG/m}^2$, tổng tải $P = 12.838\text{ kG}$. Nội lực tính được: $M_1 = 57.380\text{ kG}\cdot\text{cm}$, $M_I = 60.852\text{ kG}\cdot\text{cm}$, $M_2 = 35.176\text{ kG}\cdot\text{cm}$, $M_{II} = 37.230\text{ kG}\cdot\text{cm}$. Kết quả bố trí cốt thép $\phi 8\text{a}200$ ($A_s = 2,515\text{ cm}^2$) cho cả hai phương.
• Ô sàn phòng làm việc lớn nhất $O_4$ ($4,65 \times 5,10\text{ m}$): Tính toán theo sơ đồ khớp dẻo. Nhịp tính toán $l_{t1} = 4,35\text{ m}$, $l_{t2} = 4,70\text{ m}$ ($\frac{l_{t2}}{l_{t1}} = 1,08$). Tải trọng toàn phần $q_b = 1.168,5\text{ kG/m}^2$. Nội lực: $M_1 = 44.355\text{ kG}\cdot\text{cm}$, $M_{A1} = M_{B1} = 60.323\text{ kG}\cdot\text{cm}$, $M_2 = 41.694\text{ kG}\cdot\text{cm}$, $M_{A2} = M_{B2} = 51.700\text{ kG}\cdot\text{cm}$. Chọn cốt thép $\phi 8\text{a}200$ theo phương cạnh ngắn và cấu tạo $\phi 8\text{a}200$ theo phương cạnh dài.
• Ô sàn phòng làm việc $O_1$ ($3,75 \times 4,65\text{ m}$): Tính toán theo sơ đồ khớp dẻo ($l_{t1} = 3,40\text{ m}, l_{t2} = 4,35\text{ m}, \frac{l_{t2}}{l_{t1}} = 1,279$). Tải trọng $q_b = 1.168,5\text{ kG/m}^2$. Nội lực: $M_1 = 36.714\text{ kG}\cdot\text{cm}$, $M_{A1} = 46.296\text{ kG}\cdot\text{cm}$. Bố trí cốt thép $\phi 8\text{a}200$.

Chương III: Thiết kế khung ngang trục 3

• Xác định chi tiết tĩnh tải tập trung và tĩnh tải phân bố từ bản sàn, dầm phụ, tường gạch ($220\text{ mm}$ và $110\text{ mm}$) truyền vào khung ngang trục 3.
• Tính toán các trường hợp hoạt tải đứng tác dụng lên các tầng sàn và tải trọng gió tác động vào bề mặt công trình theo tiêu chuẩn TCVN 2737:1995.
• Thiết lập sơ đồ tải trọng, nhập dữ liệu vào Sap2000 để giải nội lực, lập bảng tổ hợp nội lực (bao gồm tổ hợp cơ bản 1 và tổ hợp cơ bản 2) để tìm các cặp nội lực nguy hiểm nhất ($M_{max}, N_{tu}$, $M_{min}, N_{tu}$, $N_{max}, M_{tu}$).
• Tính toán và bố trí cốt thép chịu lực cho các tiết diện cột trục 3, dầm trục 3; thể hiện cấu tạo chi tiết nút góc trên cùng và nút liên kết cột biên với dầm xà.

Chương IV và V: Tính toán nền móng và cầu thang bộ

• Nền móng: Phân tích điều kiện địa chất công trình (tầng bùn sét pha dày $12\text{ m}$ tại độ sâu từ $-15\text{ m}$ đến $-27\text{ m}$ có sức chịu tải rất kém, lớp sỏi cuội ở độ sâu dưới $-37\text{ m}$ có chỉ tiêu cơ lý vượt trội $c = 10.000\text{ kG/m}^2, \varphi = 33^\circ$). Lựa chọn giải pháp móng cọc khoan nhồi cắm vào tầng cuội sỏi chịu lực, tính toán sức chịu tải của cọc đơn và bố trí đài cọc.
• Cầu thang bộ: Tính toán nội lực và bố trí cốt thép cho bản thang, dầm cốn, dầm chiếu nghỉ và dầm chiếu tới của thang bộ tầng điển hình.

---

Phần III: Thi công (45%)

Chương I: Khái quát đặc điểm công trình và khối lượng thi công

• Đánh giá các đặc điểm kết cấu bê tông cốt thép toàn khối, điều kiện mặt bằng xây chen trong đô thị đông dân cư và bóc tách khối lượng công tác đất, cọc khoan nhồi, ván khuôn, cốt thép, bê tông cho các cấu kiện móng, khung, sàn, mái.

Chương II: Các biện pháp kỹ thuật thi công chính

• Đo đạc định vị: Thiết lập lưới khống chế trắc địa và định vị các trục tim công trình bằng máy kinh vĩ và thủy bình.
• Thi công cọc khoan nhồi: Quy trình khoan tạo lỗ sử dụng dung dịch giữ thành vách, công tác hạ lồng cốt thép, thổi rửa đáy hố khoan và đổ bê tông bằng phương pháp ống rút thẳng đứng (tremie).
• Thi công đào và lấp đất hố móng: Biện pháp đào đất cơ giới kết hợp sửa thủ công, biện pháp chống sạt lở thành hố đào và quy trình đầm nén lấp đất hố móng theo từng lớp kỹ thuật.
• Thi công bê tông cốt thép toàn khối: Lựa chọn hệ thống cốp pha (ván khuôn gỗ/thép kết hợp cây chống kim loại điều chỉnh), quy trình gia công lắp dựng cốt thép dầm, cột, sàn, móng giằng; công nghệ vận chuyển và đổ bê tông thương phẩm bằng bơm cần kết hợp đầm dùi, đầm bàn đúng quy phạm.
• Công tác hoàn thiện: Kỹ thuật xây tường gạch bao che/ngăn chia, trát tường, ốp lát gạch granite nhân tạo cho mặt sàn, ốp đá granite tự nhiên cho bậc thang các tầng 1-4 và granito các tầng trên, lắp đặt trần khung nhôm nổi và hệ thống cửa nhôm kính phản quang.

Chương III và IV: Thiết kế tổ chức thi công và an toàn lao động

• Tiến độ thi công: Lập tiến độ thi công tổng thể cho toàn bộ các công đoạn công trình theo phương pháp sơ đồ ngang nhằm tối ưu hóa việc huy động nhân lực, thiết bị máy móc và cung ứng vật tư.
• Tổng mặt bằng thi công: Tính toán và bố trí hợp lý các khu vực kho bãi chứa cát, đá, xi măng, bãi gia công cốt thép, cốp pha, vị trí đặt cần trục tháp, cổng ra vào, trạm biến áp tạm, mạng lưới cấp điện - cấp nước thi công và đường giao thông nội bộ phục vụ xe máy cơ giới.
• An toàn lao động và vệ sinh môi trường: Quy định các biện pháp an toàn khi làm việc trên cao (hệ thống lưới chắn, dây đai an toàn, lan can bảo vệ), an toàn sử dụng thiết bị nâng và điện thi công, phương án phòng chống cháy nổ và biện pháp giảm thiểu tiếng ồn, bụi bẩn ảnh hưởng đến khu dân cư lân cận.

---

Kết quả và đóng góp

Kết quả kỹ thuật chính

• Hệ thống hóa chỉ tiêu kinh tế - kỹ thuật kiến trúc: Đạt diện tích mặt bằng xây dựng $1.245\text{ m}^2$, tổng diện tích sàn $2.881\text{ m}^2$, diện tích làm việc $732\text{ m}^2$ với hệ số mặt bằng $k_0 = 0,587$ và hệ số sử dụng $k_1 = 0,626$.
• Xác lập giải pháp kết cấu hợp lý: Ứng dụng giải pháp hệ hỗn hợp khung - giằng bê tông cốt thép kết hợp lõi thang máy vách dày $25\text{ cm}$. Sơ bộ kích thước tiết diện bản sàn ($15\text{ cm}$ sàn tầng, $10 - 12\text{ cm}$ sàn mái, $17\text{ cm}$ sàn bể nước) và phân bậc tiết diện cột theo 3 giai đoạn chiều cao giúp tiết kiệm vật liệu bê tông và cốt thép.
• Tính toán cốt thép bản sàn chi tiết: Kiểm chứng tính toán các ô sàn $O_1, O_4$ bằng cả sơ đồ đàn hồi và sơ đồ khớp dẻo, xác định diện tích cốt thép yêu cầu và chọn giải pháp đặt thép đồng bộ $\phi 8\text{a}200$.
• Lập giải pháp nền móng chuẩn xác: Đề xuất giải pháp móng cọc khoan nhồi vượt qua tầng bùn sét pha yếu dày $12\text{ m}$ để tựa vào lớp sỏi cuội chịu lực tốt, đảm bảo độ lún giới hạn cho công trình cao 10 tầng.
• Quy trình thi công hoàn chỉnh: Xây dựng tổng mặt bằng và bảng tiến độ thi công sơ đồ ngang, giải quyết bài toán thi công nhà cao tầng trong điều kiện mặt bằng xây chen đô thị chật hẹp.

Đóng góp của tác giả đồ án

Tác giả đã hoàn thành một công trình tốt nghiệp kỹ sư xây dựng toàn diện, thể hiện sự kết hợp chặt chẽ giữa 3 phân môn kỹ thuật: Kiến trúc (10%), Kết cấu (45%) và Thi công (45%). Nội dung tính toán bám sát các tiêu chuẩn xây dựng Việt Nam hiện hành (TCVN 2748:1991, TCVN 2737:1995), vận dụng thành thạo phần mềm chuyên ngành Sap2000 trong phân tích nội lực khung nhà cao tầng, và đề xuất được quy trình công nghệ thi công cọc khoan nhồi, kết cấu bê tông toàn khối có tính khả thi cao trong thực tế.

---

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

• Giới hạn mô hình tính toán: Do thời gian thực hiện đồ án tốt nghiệp bị khống chế trong 14 tuần, tác giả thực hiện phân tích kết cấu trên mô hình khung phẳng 2D (khung ngang trục 3) và quy đổi tải trọng truyền vào khung từ các dầm đơn giản lân cận, chưa xét đến sự làm việc không gian tổng thể 3D của toàn bộ hệ kết cấu khung - vách - sàn.
• Phạm vi tính toán cấu kiện: Phần kết cấu chỉ tập trung giải quyết chi tiết cho khung ngang trục 3, sàn tầng điển hình, cầu thang bộ và móng cọc khoan nhồi đại diện, chưa triển khai chi tiết tính toán cho toàn bộ các trục khung dọc và khung ngang khác của tòa nhà.

Hướng phát triển

• Ứng dụng mô hình không gian 3D tổng thể trên các phần mềm chuyên dụng (như ETABS, SAP2000 3D) để phân tích dao động động học, xét đến tác động của tải trọng động đất, tải trọng gió động và tương tác không gian giữa hệ khung và lõi thang máy.
• Mở rộng nghiên cứu áp dụng mô hình thông tin công trình (BIM) để quản lý xung đột hình học giữa các hệ thống kết cấu, kiến trúc, cơ điện (MEP) và lập tiến độ thi công 4D/5D cho công trình.

---

Giá trị tham khảo

Đối tượng sử dụng tài liệu

• Sinh viên ngành Kỹ thuật Xây dựng Dân dụng và Công nghiệp: Tài liệu tham khảo hữu ích cho quá trình thực hiện đồ án môn học Bê tông cốt thép, Đồ án Nền móng, Đồ án Tổ chức thi công và Đồ án tốt nghiệp kỹ sư xây dựng.
• Kỹ sư thiết kế kết cấu và Kỹ sư hiện trường: Tham khảo các bước lập luận lựa chọn hệ kết cấu khung giằng, quy trình sơ bộ kích thước tiết diện dầm - cột - sàn cho nhà cao 9-10 tầng và các biện pháp kỹ thuật thi công cọc khoan nhồi, bê tông toàn khối trong khu vực đô thị.

Các nội dung nổi bật đáng tham khảo

• Phương pháp tính toán bản sàn hai phương so sánh giữa sơ đồ đàn hồi (theo tài liệu Vũ Mạnh Hùng) và sơ đồ khớp dẻo (theo tài liệu Nguyễn Đình Cống).
• Công thức và quy trình xác định diện tích sơ bộ tiết diện cột nhà cao tầng chịu nén lệch tâm phẳng có xét đến sự suy giảm tải trọng theo chiều cao.
• Trình tự xác định tĩnh tải, hoạt tải đứng và tải trọng gió tác dụng vào khung ngang nhà cao tầng.
• Thuyết minh biện pháp kỹ thuật thi công cọc khoan nhồi và tổng mặt bằng thi công công trình xây chen.

---

Câu hỏi thường gặp

1. Công trình có quy mô số tầng, chiều cao và sự phân bổ chức năng như thế nào?

Công trình gồm 9 tầng nổi, 1 tầng bán hầm và 1 tầng kỹ thuật mái với tổng chiều cao $35,1\text{ m}$ (đạt $36,9\text{ m}$ tính từ mặt đất tự nhiên). Tầng hầm cao $3,9\text{ m}$ (chiều cao cột $3,5\text{ m}$) dùng để xe và bố trí trạm điện, trạm bơm, thiết bị kỹ thuật; tầng 1 làm sảnh đón tiếp và giao dịch; tầng 2 là trung tâm lưu trữ; các tầng 3 đến 8 bố trí các Sở, ban, ngành của tỉnh (như Sở Nông nghiệp, Sở GTVT, Sở Xây dựng, Sở Y tế...); tầng 9 và mái là tầng kỹ thuật, kho và bể nước mái.

2. Tại sao tác giả lựa chọn giải pháp kết cấu hệ hỗn hợp khung giằng kết hợp lõi thang máy?

Công trình có chiều cao 9-10 tầng. Nếu dùng hệ khung thuần túy thì độ cứng ngang nhỏ, chuyển vị ngang lớn và tốn nhiều thép cho cột. Nếu dùng hệ lõi thuần túy thì đòi hỏi sàn rất dày và khó bố trí mặt bằng. Việc kết hợp lõi cứng thang máy vách bê tông cốt thép ($t = 25\text{ cm}$) cùng hệ khung ngang chịu lực giúp tăng cường độ cứng ngang tổng thể, giảm đáng kể mô men do tải trọng gió tác động lên các khung phẳng và tối ưu hóa không gian sử dụng.

3. Tiết diện của các cột chính được lựa chọn và thay đổi theo chiều cao ra sao?

Để tiết kiệm vật liệu và phù hợp với tải trọng giảm dần theo chiều cao, tiết diện cột được thay đổi 3 đợt:

• Cột giữa C2: Tầng hầm - tầng 2 dùng tiết diện $1000 \times 600\text{ mm}$; Tầng 3 - 5 giảm xuống $800 \times 600\text{ mm}$; Tầng 6 - mái giảm xuống $600 \times 600\text{ mm}$.
• Cột biên C4: Tầng hầm - tầng 2 dùng tiết diện $900 \times 500\text{ mm}$; Tầng 3 - 5 giảm xuống $700 \times 500\text{ mm}$; Tầng 6 - mái giảm xuống $500 \times 500\text{ mm}$.

4. Loại vật liệu bê tông và cốt thép nào được sử dụng trong tính toán kết cấu?

Đồ án sử dụng bê tông cấp độ bền B20 có $R_b = 11,5\text{ MPa}$ ($115\text{ kG/cm}^2$), $R_{bt} = 0,90\text{ MPa}$, $E_b = 27 \times 10^3\text{ MPa}$. Cốt thép gồm 3 nhóm: Thép $\phi \le 12\text{ mm}$ nhóm AI ($R_s = 225\text{ MPa}$), thép $\phi \le 12\text{ mm}$ nhóm AII ($R_s = 280\text{ MPa}$) và thép $\phi \ge 22\text{ mm}$ nhóm AIII ($R_s = 365\text{ MPa}$).

5. Đặc điểm địa chất công trình ảnh hưởng như thế nào đến việc lựa chọn giải pháp móng?

Địa chất khu vực có lớp 4 là bùn sét pha rất yếu dày tới $12,0\text{ m}$ (ở độ sâu từ $-15\text{ m}$ đến $-27\text{ m}$) với lực dính thấp ($c = 700\text{ kG/m}^2, \varphi = 9^\circ$). Do đó, móng nông hay móng cọc ma sát ngắn không đảm bảo điều kiện chịu lực và độ lún cho nhà 10 tầng. Tác giả lựa chọn giải pháp móng cọc khoan nhồi hạ sâu qua các tầng đất yếu để ngàm vào lớp 6 là tầng sỏi cuội chịu lực rất tốt ($c = 10.000\text{ kG/m}^2, \varphi = 33^\circ$).

---

Kết luận

Đồ án tốt nghiệp "Trụ sở liên cơ quan tỉnh Hải Dương" của sinh viên Trương Ngọc Tân là một công trình thiết kế kỹ thuật xây dựng hoàn chỉnh, giải quyết trọn vẹn từ quy hoạch kiến trúc công năng, tính toán kết cấu bê tông cốt thép chịu lực đến lập biện pháp và tổ chức thi công công trình cao tầng. Tác giả đã vận dụng bài bản các tiêu chuẩn TCVN, giáo trình chuyên ngành và công cụ Sap2000 để đưa ra các giải pháp kết cấu khung - giằng và nền móng cọc khoan nhồi an toàn, kinh tế. Bản đồ án là tài liệu tham khảo có giá trị học thuật và thực tiễn cao cho sinh viên ngành xây dựng công trình dân dụng và công nghiệp.

Trích đoạn nội dung tài liệu

§Ò TµI: trô së liªn c¬ quan tØnh h¶I d-¬ng Lêi c¶m ¬n §å ¸n tèt nghiÖp lµ c«ng tr×nh tæng hîp tÊt c¶ kiÕn thøc thu nhËp ®-îc trong qu¸ tr×nh häc tËp cña mçi sinh viªn d-íi m¸i tr-êng §¹i Häc. §©y còng lµ s¶n phÈm ®Çu tay cña mçi sinh viªn tr-íc khi rêi ghÕ nhµ tr-êng ®Ó ®i vµo c«ng t¸c thùc tÕ. Giai ®o¹n lµm ®å ¸n tèt nghiÖp lµ tiÕp tôc qu¸ tr×nh häc tËp ë møc ®é cao h¬n, qua ®ã chóng em cã dÞp hÖ thèng ho¸ kiÕn thøc, tæng kÕt l¹i nh÷ng kiÕn thøc ®· häc, nh÷ng vÊn ®Ò hiÖn ®¹i vµ thiÕt thùc cña khoa häc kü thuËt, nh»m gióp chóng em ®¸nh gi¸ c¸c gi¶i ph¸p kü thuËt thÝch hîp. §å ¸n tèt nghiÖp lµ c«ng tr×nh tù lùc cña mçi sinh viªn nh-ng vai trß cña c¸c thÇy gi¸o trong viÖc hoµn thµnh ®å ¸n nµy lµ hÕt søc to lín.

Sau 3 th¸ng thùc hiÖn ®Ò tµi víi sù h-íng dÉn, gióp ®ì tËn t×nh cña c¸c thÇy gi¸o : ThÇy HDKT + kc : GVC. l¹i v¨n thµnh ThÇy HDTC : ks.trÇn träng bÝnh ®· gióp ®ì em hoµn thµnh ®Ò tµi “liªn c¬ quan tØnh h¶I d-¬ng ” §Ò tµi ®-îc chia lµm 3 phÇn chÝnh: PhÇn I : KiÕn tróc (10%) PhÇn II : KÕt cÊu (45%) PhÇn III : Thi c«ng (45%) Sau cïng em nhËn thøc ®-îc r»ng, mÆc dï ®· cã nhiÒu cè g¾ng nh-ng v× kinh nghiÖm thùc tÕ Ýt ái, thêi gian h¹n chÕ nªn ®å ¸n kh«ng thÓ tr¸nh khái nh÷ng thiÕu sãt. Em kÝnh mong nhËn ®-îc ý kiÕn ®ãng gãp cña thÇy c« vµ b¹n bÌ ®Ó em cã thÓ hoµn thiÖn h¬n kiÕn thøc cña m×nh. Em xin göi lêi c¶m ¬n s©u s¾c ®Õn c¸c thÇy gi¸o h-íng dÉn: GVC.

l¹i v¨n thµnh ; KS. TrÇn träng bÝnh vµ c¸c thÇy gi¸o ®· chØ b¶o gióp ®ì vµ t¹o mäi ®iÒu kiÖn thuËn lîi ®Ó em hoµn thµnh tèt ®å ¸n tèt nghiÖp nµy. Em xin ch©n thµnh c¶m ¬n. H¶i Phßng, ngµy.

Sinh viªn Tr-¬ng ngäc t©n SV: Tr-¬ng Ngäc T©n_ Líp :XD1001 M· Sinh Viªn : 100336 Trang : - 1 - §Ò TµI: trô së liªn c¬ quan tØnh h¶I d-¬ng Môc lôc Trang PhÇn 1: KiÕn tróc ----------------------------------------------------------- 1 Më ®Çu : giíi thiÖu vÒ c«ng tr×nh ----------------------------- 2 Ch-¬ng I : c¬ së thiÕt kÕ ---------------------------------------------- 4 Ch-¬ng II : C¸c gi¶i ph¸p kiÕn tróc cña c«ng tr×nh ----- 6 PhÇn 2: KÕt cÊu --------------------------------------------------------------- 12 Ch-¬ng I: gi¶I ph¸p kÕt cÊu vµ lùa chän s¬ bé kÝch Th-íc -------------------------------------------------------------- 13 I: Lùa chän gi¶i ph¸p kÕt cÊu ---------------------------------- 13 1. C¸c gi¶i ph¸p kÕt cÊu------------------------------------------------ 13 2. Lùa chän s¬ ®å tÝnh ------------------------------------------------- 14 3. Lùa chän ph-¬ng ¸n sµn ------------------------------------------- 14 II: chän vËt liÖu sö dông ----------------------------------------- 15 III: lùa chän s¬ bé kÝch th-íc --------------------------------- 16 1.Chän tiÕt diÖn dÇm -------------------------------------------------- 23 3.Chän tiÕt diÖn thang m¸y ------------------------------------------- 29 4.Chän tiÕt diÖn cét ---------------------------------------------------- 29 IV: s¬ ®å tÝnh to¸n khung ph¼ng --------------------------- 33 1.

S¬ ®å kÕt cÊu -------------------------------------------------------- 34 Ch-¬ng II: ThiÕt kÕ sµn tÇng ®iÓn h×nh ------------------------- 36 Ch-¬ng III : thiÕt kÕ khung ngang trôc 3 --------------------- 36 I : X¸c ®Þnh t¶I träng --------------------------------------------- 54 1.X¸c ®Þnh t¶i träng ®¬n vÞ ------------------------------------------- 54 2.X¸c ®Þnh tÜnh t¶i t¸c dông vµo khung k3 ------------------------- 58 3.X¸c ®Þnh ho¹t t¶i t¸c dông vµo khung k3 ------------------------- 69 4.X¸c ®Þnh ho¹t t¶i giã t¸c dông vµo khung k3 -------------------- 82 5.S¬ ®å c¸c lo¹i t¶i träng t¸c dông vµo khung k3 ------------------ 84 II: x¸c ®Þnh néi lùc ------------------------------------------------- 90 III: tÝnh to¸n cèt thÐp c¸c cÊu kiÖn c¬ b¶n ----------- 91 1. Chän vËt liÖu sö dông ---------------------------------------------- 91 2. Tæ hîp néi lùc ------------------------------------------------------- 91 SV: Tr-¬ng Ngäc T©n_ Líp :XD1001 M· Sinh Viªn : 100336 Trang : - 2 - §Ò TµI: trô së liªn c¬ quan tØnh h¶I d-¬ng 3.TÝnh to¸n cèt thÐp cét trôc 3 --------------------------------------- 92 4.TÝnh to¸n cèt thÐp dÇm trôc 3 -------------------------------------- 98 5.CÊu t¹o nót gãc trªn cïng ------------------------------------------ 104 6.CÊu t¹o nót nèi cét biªn vµ xµ ------------------------------------- 105 Ch-¬ngIV:tÝnh to¸n nÒn mãng ------------------------------------- 101 I.§iÒu kiÖn ®Þa chÊt c«ng tr×nh vµ lùa chän gi¶I ph¸p mãng ------------------------------------------------------ 106 1.§iÒu kiÖn ®Þa chÊt c«ng tr×nh ------------------------------------- 106 2.Gi¶i ph¸p nÒn mãng cho c«ng tr×nh ----------------------------- 106 II. tÝnh to¸n cäc khoan nhåi --------------------------------- 107 Ch-¬ng V: ThiÕt kÕ cÇu thang ®iÓn h×nh ----------------------- 102 PhÇn III : thi c«ng ---------------------------------------------------------- 136 Ch-¬ng I: kh¸I qu¸t ®Æc ®iÓm c«ng tr×nh vµ khèi l-îng thi c«ng ---------------------------------------------- 137 I.

§Æc ®iÓm vÒ kÕt cÊu c«ng tr×nh ----------------------------------------- 137 II. §Æc ®iÓm vÒ tù nhiªn ---------------------------------------------------- 138 III.TÝnh to¸n khèi l-îng thi c«ng ----------------------------------------- 139 Ch-¬ng II : C¸c biÖn ph¸p kÜ thuËt thi c«ng chÝnh -------- 140 I. BiÖn ph¸p kÜ thuËt thi c«ng tr¶i l-¬i ®o ®¹c ®inh vÞ c«ng tr×nh ----- 140 II. BiÖn ph¸p kÜ thuËt thi c«ng cäc khoan nhåi -------------------------- 142 III.

BiÖn ph¸p kÜ thuËt thi c«ng ®Êt---------------------------------------- 168 IV. KÜ thuËt thi c«ng lÊp ®Êt hè mãng ------------------------------------ 177 V. BiÖn ph¸p thi c«ng khung ,sµn,cÇu thang,mãng gi»ng mãng BTCT toµn khèi --------------------------------------------------------- 178 VI. C«ng t¸c hoµn thiÖn ---------------------------------------------------- 222 Ch-¬ng III :thiÕt kÕ tæ chøc thi c«ng ---------------------------- 240 I.

LËp tiÕn ®é thi c«ng theo s¬ ®å ngang -------------------------------- 240 II. TÝnh to¸n thiÕt kÕ tæng mÆt b»ng thi c«ng -------------------------- 240 III. ThiÕt kÕ bè trÝ tæng mÆt b»ng thi c«ng ----------------------------- 249 Ch-¬ng IV :an toµn lao ®éng ---------------------------------------- 252 SV: Tr-¬ng Ngäc T©n_ Líp :XD1001 M· Sinh Viªn : 100336 Trang : - 3 - §Ò TµI: trô së liªn c¬ quan tØnh h¶I d-¬ng PhÇn I: kiÕn tróc (10 %) NhiÖm vô thiÕt kÕ: - T×m hiÓu c«ng n¨ng vµ kiÕn tróc c«ng tr×nh. - ThÓ hiÖn c¸c b¶n vÏ kiÕn tróc.

B¶n vÏ kÌm theo: - 1 b¶n vÏ thÓ hiÖn mÆt ®øng - 1 b¶n vÏ thÓ hiÖn mÆt c¾t - 2 b¶n vÏ mÆt b»ng c«ng tr×nh. Gi¸o viªn h-íng dÉn: GVC.THS L¹I V¡N THµNH SV: Tr-¬ng Ngäc T©n_ Líp :XD1001 M· Sinh Viªn : 100336 Trang : - 4 - §Ò TµI: trô së liªn c¬ quan tØnh h¶I d-¬ng më ®Çu Tªn c«ng tr×nh: Trô së liªn c¬ quan tØnh H¶I D¦¥NG. 1) §Þa ®iÓm x©y dùng: VÞ trÝ ®Þa lý: Khu ®« thÞ míi thµnh phè Hải Dương MÆt chÝnh c«ng tr×nh h-íng Nam. Ba phÝa B¾c, §«ng, T©y cã ®-êng giao th«ng lo¹i nhá DiÖn tÝch khu ®Êt: S = 26,1x47,7 =1245 m2, cã d¹ng h×nh ch÷ nhËt.

2) Sù cÇn thiÕt ph¶i ®Çu t- x©y dùng: Nh÷ng n¨m gÇn ®©y nÒn kinh tÕ n-íc ta ®ang chuyÓn m×nh tõ nÒn kinh tÕ tËp trung, bao cÊp sang nÒn kinh tÕ thÞ tr-êng d-íi sù ®Þnh h-íng x· héi chñ nghÜa vµ chÞu sù qu¶n lý cña nhµ n-íc. C«ng cuéc x©y dùng x· héi chñ nghÜa v× thÕ cµng trë nªn khã kh¨n vµ phøc t¹p trong nÒn kinh tÕ cã l¾m c¬ héi mµ còng nhiÒu th¸ch thøc nµy. V× thÕ, n©ng cao n¨ng lùc qu¶n lý cña c¸c c¬ quan nhµ n-íc lµ mét yªu cÇu tÊt yÕu ®Ó kiÓm so¸t ®-îc c¸c vÊn ®Ò phøc t¹p ph¸t sinh trong thêi kú nµy. §¶ng vµ nhµ n-íc cã rÊt nhiÒu chÝnh s¸ch më cöa nÒn kinh tÕ t¹o ®iÒu kiÖn vµ khuyÕn khÝch tÊt c¶ c¸c thµnh phÇn kinh tÕ ph¸t triÓn và ®i lªn.

Tõ c¸c ngµnh nghÒ truyÒn thèng ®Õn c¸c ngµnh nghÒ míi ph¸t triÓn trªn mäi lÜnh vùc nh-: n«ng nghiÖp, c«ng nghiÖp, giao th«ng vËn t¶i, x©y dùng, th-¬ng m¹i du lÞch.ChÝnh v× vËy nÒn kinh tÕ cña chóng ta ®ang cÇn mét hÖ thèng qu¶n lý ®ñ m¹nh c¶ vÒ c¬ së vËt chÊt, vÒ nh©n lùc, vÒ tr×nh ®é vµ ph-¬ng tiÖn kü thuËt hiÖn ®¹i nh»m ®¸p øng ®-îc nhu cÇu trªn. Nh- vËy, nÒn kinh tÕ n-íc ta ®ang trªn ®µ ph¸t triÓn theo xu h-íng toµn cÇu hãa vµ më réng giao dÞch víi c¸c n-íc trong khu vùc vµ trªn thÕ giíi, V× vËy cÇn thiÕt ph¶i cã sù ®Çu t- thÝch ®¸ng cho c¬ quan qu¶n lý nhµ n-íc ®Ó xøng tÇm víi sù ph¸t triÓn chung cña c¶ n-íc, t¹o bé mÆt v¨n minh hiÖn ®¹i cho thµnh phè, nhÊt lµ khi chóng ta më cöa sÏ cÇn giao dÞch trùc tiÕp nhiÒu h¬n víi n-íc ngoµi. Toµ nhµ trô së liªn c¬ quan tËp trung nhiÒu c¬ quan quan träng cña tØnh nh- së n«ng nghiÖp, së c«ng nghiÖp, së tµi nguyªn m«i tr-êng, së v¨n ho¸ th«ng tin së thuû s¶n… v× vËy càng cÇn cã mét c¬ së vËt chÊt hiÖn ®¹i, ®ñ søc ®¸p øng nhu cÇu lµm viÖc cña c¸c c¬ quan nµy. MÆc dï ®· cã nhiÒu toµ nhµ cïng môc ®Ých ®-îc x©y dùng míi vµ hiÖn ®¹i song vÉn ch-a ®¸p øng nhu cÇu qu¶n lý trong thêi kú míi.

ChÝnh v× vËy, viÖc x©y dùng Trô së liªn c¬ tØnh H¶i D-¬ng chÝnh lµ ®Ó mét phÇn nµo ®¸p øng yªu cÇu bøc thiÕt ®ã, ®ång thêi lµ mét c«ng tr×nh lµm ®Ñp cho bé mÆt tØnh. 3) NhiÖm vô, chøc n¨ng cña c«ng tr×nh: C«ng tr×nh trô së liªn c¬ quan tØnh H¶i D-¬ng ®-îc x©y dùng theo quy ho¹ch ®· SV: Tr-¬ng Ngäc T©n_ Líp :XD1001 M· Sinh Viªn : 100336 Trang : - 5 - §Ò TµI: trô së liªn c¬ quan tØnh h¶I d-¬ng ®-îc Nhµ n-íc phª duyÖt, nh»m t¹o ®iÒu kiÖn c¬ së vËt chÊt cho c¸c c¬ quan cña nhµ n-íc trong tØnh, më réng ph¹m vi ho¹t ®éng cña c¸c c¬ quan nµy víi c¸c c¬ quan kh¸c trong n-íc vµ quèc tÕ. NhiÖm vô cña c¸c c¬ quan trong c«ng tr×nh kh«ng gièng nhau vÒ nghiÖp vô, c¸ch thøc nh-ng cïng nh»m môc ®Ých chung lµ ®¶m b¶o ho¹t ®éng trong c¸c lÜnh vùc kh¸c nhau cña c¸c c¬ quan nhµ n-íc trong tØnh : nh- së n«ng nghiÖp, së y tÕ. 4) HiÖn tr¹ng cña khu vùc x©y dùng: Lµ mét c«ng tr×nh ®-îc x©y chen trong thµnh phè, n»m trong vïng quy ho¹ch chung cña tØnh, vÞ trÝ khu ®Êt x©y dùng n»m bªn mÆt ®-êng mËt ®é ng-êi qua l¹i lín, xung quanh ®Òu lµ khu d©n c- ®«ng ®óc nªn viÖc vËn chuyÓn nguyªn vËt liÖu vµ tæ chøc tËp kÕt vËt liÖu kh«ng ph¶i lµ kh«ng gÆp khã kh¨n nhÊt lµ trong thêi ®iÓm hiÖn nay.

ViÖc ¸ch t¾c giao th«ng ch-a ®-îc gi¶i quyÕt mét c¸ch triÖt ®Ó ®ång thêi khã tr¸nh khái ¶nh h-ëng cña qu¸ tr×nh x©y dùng tíi c¸c c«ng tr×nh xung quanh. 5) Giíi h¹n cña ®å ¸n tèt nghiÖp: 5.1) Môc tiªu, nhiÖm vô cña ®å ¸n: §å ¸n tèt nghiÖp lµ nhiÖm vô quan träng vµ lµ kiÕn thøc tæng hîp cña tÊt c¶ c¸c m«n häc chuyªn ngµnh. Do ®ã, sinh viªn lµm ®å ¸n tèt nghiÖp lµ mét qu¸ tr×nh tæng kÕt, qu¸ tr×nh tËp d-ît rµ so¸t l¹i kiÕn thøc ®· ®-îc häc vµ cã c¬ héi häc hái thªm c¸c kiÕn thøc míi n¶y sinh trong qu¸ tr×nh lµm ®å ¸n vµ tõ chÝnh c¸c thµy h-íng dÉn cña m×nh. §Ó tõ ®ã gióp Ých cho sinh viªn tr-íc khi ®i s©u vµo thùc tÕ vµ biÕt c¸ch vËn dông hîp lý nh÷ng kiÕn thøc ®· ®-îc häc ë trong nhµ tr-êng.
