Bối cảnh và vấn đề nghiên cứu
Lý do chọn đề tài và bối cảnh thực tiễn
Trong tiến trình đô thị hóa và công nghiệp hóa - hiện đại hóa tại Việt Nam, đặc biệt là tại thủ đô Hà Nội, nhu cầu về nhà ở đô thị luôn là vấn đề thiết yếu và cấp bách. Nhà ở đảm nhận nhiều chức năng cơ bản đối với con người: nghỉ ngơi tái tạo sức lao động, thỏa mãn nhu cầu tâm sinh lý, giao tiếp xã hội, giáo dục nuôi dưỡng con cái và gắn kết các thành viên gia đình. Việc phát triển công trình chung cư cao tầng là giải pháp nhằm giải quyết tình trạng thiếu hụt quỹ nhà ở, tiết kiệm tài nguyên đất đai, giảm chi phí đầu tư hạ tầng kỹ thuật và hạn chế quá trình xâm lấn đất nông nghiệp. Xuất phát từ yêu cầu thực tiễn đó, đồ án tốt nghiệp thực hiện thiết kế công trình "Nhà Tập thể cán bộ các ban ngành trung ương" nhằm đáp ứng nhu cầu tái định cư và sinh hoạt cho cán bộ công chức trong khu vực đô thị mới.
Nhiệm vụ và mục tiêu thiết kế
Nhiệm vụ của đồ án tập trung vào việc thiết kế kỹ thuật toàn diện cho một khối nhà ở chung cư nhiều tầng, bao gồm ba khối lượng công tác chính:
- Phần thiết kế kiến trúc (chiếm 10% khối lượng đồ án): Hoàn thành từ 3 đến 5 bản vẽ khổ A1, nghiên cứu quy hoạch tổng mặt bằng, tổ chức không gian chức năng căn hộ, giải pháp giao thông đứng - ngang và thiết kế chi tiết mặt đứng, mặt cắt công trình.
- Phần thiết kế kết cấu (phần móng chiếm 15% cùng hệ kết cấu thân): Lựa chọn hệ kết cấu chịu lực hợp lý, xác định sơ bộ kích thước tiết diện cấu kiện (bản sàn, dầm, cột, vách lõi), thu thập tải trọng tác dụng (tĩnh tải, hoạt tải, tải trọng gió) và tính toán chi tiết một khung phẳng chịu lực điển hình, bản sàn và cầu thang bộ.
- Phần thi công (chiếm 45% khối lượng đồ án): Hoàn thành từ 3 đến 4 bản vẽ khổ A1, thiết kế kỹ thuật thi công, tính toán khối lượng công tác, lập biện pháp tổ chức thi công và biểu đồ tiến độ thi công toàn diện.

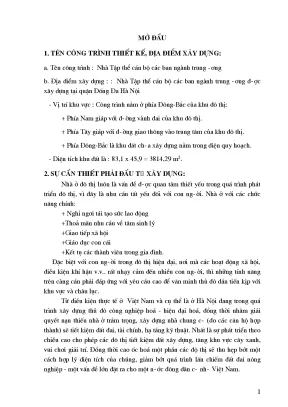

Đối tượng và phạm vi thiết kế
- Đối tượng nghiên cứu/thiết kế: Công trình dân dụng dạng chung cư - Nhà Tập thể cán bộ các ban ngành trung ương với quy mô 8 tầng nổi kèm tầng mái.
- Phạm vi không gian: Khu đất xây dựng có diện tích $83,1 \times 45,9 = 3.814,29 \text{ m}^2$, tọa lạc tại phía Đông - Bắc thuộc địa bàn quận Đống Đa, thành phố Hà Nội. Ranh giới tiếp giáp cụ thể:
- Phía Nam: Tiếp giáp tuyến đường vành đai đô thị.
- Phía Tây: Tiếp giáp tuyến đường giao thông kết nối vào trung tâm khu đô thị.
- Phía Đông - Bắc: Tiếp giáp khu đất trống chưa xây dựng nằm trong diện quy hoạch tổng thể.
- Phạm vi kỹ thuật: Tính toán kết cấu khung dầm chịu lực tại trục 3 (khung K2), phân tích tải trọng tĩnh và động tác động lên công trình theo tiêu chuẩn hiện hành.
Cơ sở lý thuyết và phương pháp
Tiêu chuẩn kỹ thuật và quy chuẩn áp dụng
Quá trình thiết kế và tính toán kỹ thuật trong đồ án dựa trên hệ thống quy chuẩn, tiêu chuẩn xây dựng Việt Nam:
- TCVN 323-2004: Tiêu chuẩn thiết kế nhà ở cao tầng (quy định diện tích tối thiểu các bộ phận phòng chức năng trong căn hộ).
- TCVN 2737-1995: Tiêu chuẩn tải trọng và tác động (xác định tĩnh tải vật liệu, hoạt tải sử dụng theo loại phòng, áp lực gió phân bố theo chiều cao).
- TCVN 5575-1991: Tiêu chuẩn thiết kế kết cấu thép và cốt thép cho kết cấu bê tông cốt thép.
Phương pháp nghiên cứu và tính toán thiết kế
- Phương pháp phân tích kiến trúc: Tổ chức dây chuyền công năng theo nguyên tắc phân khu chức năng (không gian công cộng tầng 1, không gian ở tầng 2–8, khu vực kỹ thuật tầng mái), khai thác đối lưu thông gió và chiếu sáng tự nhiên.
- Phương pháp tính toán kết cấu:
- Mô hình hóa kết cấu: Lựa chọn sơ đồ làm việc hệ hỗn hợp khung - vách - lõi bê tông cốt thép theo sơ đồ khung - giằng liên kết sàn cứng.
- Phương pháp cơ học công trình: Với tỷ số chiều dài trên chiều rộng mặt bằng $L/B = 52,0 / 19,2 = 2,7$, đồ án áp dụng phương pháp phân tích theo sơ đồ phẳng, truyền tải trọng theo diện chịu tải về từng hệ khung.
- Ứng dụng phần mềm: Sử dụng phần mềm SAP2000 để giải bài toán cơ học kết cấu, tính toán chuyển vị nút khung dưới tác dụng của lực đơn vị $P = 1 \text{ Tấn}$ nhằm xác định độ cứng chống uốn tương đương ($J_{TĐ}$) và định vị tâm cứng của toàn công trình ($X_{TC}$).
- Phương pháp định mức - dự toán thi công: Xác định khối lượng công tác bê tông, ván khuôn, cốt thép, từ đó lập dây chuyền công nghệ và tổ chức tiến độ thi công.
Thông số vật liệu sử dụng trong tính toán
Đồ án thiết lập các giá trị cường độ vật liệu đồng bộ phục vụ tính toán phần kết cấu:
| Loại vật liệu |
Cấp/Mác |
$R_n$ ($\text{KG/cm}^2$) |
$R_k$ ($\text{KG/cm}^2$) |
$R_{tcn}$ ($\text{KG/cm}^2$) |
$R_{tck}$ ($\text{KG/cm}^2$) |
Mô đun đàn hồi $E$ ($\text{KG/cm}^2$) |
| Bê tông |
Mác 300# |
130 |
10 |
167 |
15 |
$E_b = 2,9 \times 10^5$ |
| Cốt thép |
Nhóm AI |
$R_a = 2.300$ |
- |
$R_a^{tc} = 2.400$ |
- |
$E_a = 2,1 \times 10^6$ |
Nội dung chính theo từng chương
Chương I: Cơ sở thiết kế
Chương I tổng hợp đầy đủ các điều kiện tự nhiên, môi trường và hạ tầng xã hội - kỹ thuật tại địa điểm xây dựng quận Đống Đa, Hà Nội:
- Khí tượng thủy văn: Nhiệt độ trung bình năm $27^\circ\text{C}$ (mùa hè cao nhất $36^\circ\text{C}$, mùa đông thấp nhất $10^\circ\text{C}$). Độ ẩm không khí trung bình $80%$, cao nhất $90%$ vào tháng 3–4, thấp nhất $55\text{--}60%$ vào tháng 11–12. Hai hướng gió chủ đạo gồm hướng Nam/Đông Nam (mùa hè) và hướng Bắc/Đông Bắc (mùa đông). Nguồn nước sinh hoạt lấy từ hệ thống cấp nước thành phố.
- Hạ tầng kỹ thuật: Nguồn điện cấp từ mạng lưới hạ thế của tiểu khu dẫn vào tủ điện tổng công trình; mạng lưới thông tin liên lạc đi ngầm chung tuyến kỹ thuật điện; giao thông kết nối thuận tiện.
- Sơ đồ dây chuyền công năng: Thiết lập mối liên hệ giữa sảnh vào, bãi đỗ xe, khu dịch vụ, hệ thống hành lang, buồng thang máy, cầu thang bộ và các căn hộ độc lập.
[Phòng khách + Ăn] [Phòng ngủ] [Khu bếp nấu] [Khu vệ sinh / Ban công]
Chương II: Thiết kế kiến trúc
Chương II trình bày phương án quy hoạch tổng thể và thiết kế chi tiết kiến trúc công trình:
- Hình khối và chỉ tiêu diện tích: Mặt bằng khối nhà hình chữ nhật, kích thước phân vị phủ bì $58 \times 24 \text{ m}$ (khối đơn nguyên điển hình $52,0 \times 19,2 \text{ m}$), cao 8 tầng.
- Tổng diện tích xây dựng: $F_{xd} = 11.136 \text{ m}^2$.
- Diện tích làm việc/ở: $F_{lv} = 6.216 \text{ m}^2$ (mỗi tầng có 9 căn hộ, diện tích sàn $888 \text{ m}^2 \times 7 \text{ tầng}$ ở).
- Diện tích sàn sử dụng: $F_{sd} = 7.868 \text{ m}^2$.
- Tổng thể tích xây dựng: $V_{xd} = 40.839,12 \text{ m}^3$.
- Hệ số kinh tế kỹ thuật:
- Hệ số sử dụng mặt bằng: $K_0 = \frac{F_{lv}}{F_{xd}} = \frac{6.216}{11.136} = 0,56$.
- Hệ số lợi dụng diện tích: $K_1 = \frac{F_{lv}}{F_{sd}} = \frac{6.216}{7.868} = 0,79$.
- Hệ số sử dụng khối tích: $K_2 = \frac{V_{xd}}{F_{lv}} = \frac{40.839,12}{6.216} = 6,57$.
| Loại căn hộ |
Diện tích tổng |
Cơ cấu không gian chi tiết |
| Loại A |
$120 \text{ m}^2$ |
04 Phòng ngủ ($18,2\text{ m}^2; 15,2\text{ m}^2; 15,2\text{ m}^2; 12,8\text{ m}^2$), 01 Phòng khách + bếp ăn ($42,8\text{ m}^2$), 01 WC chung ($3,5\text{ m}^2$), Ban công ($9,2\text{ m}^2$), Kho ($3,1\text{ m}^2$). |
| Loại B |
$92 \text{ m}^2$ |
03 Phòng ngủ ($16,5\text{ m}^2; 13,7\text{ m}^2; 12,3\text{ m}^2$), 01 Phòng khách + bếp ăn ($36,2\text{ m}^2$), 01 WC chung ($2,9\text{ m}^2$), Ban công ($6,5\text{ m}^2$), Kho ($3,9\text{ m}^2$). |
| Loại C |
$80 \text{ m}^2$ |
03 Phòng ngủ ($15,6\text{ m}^2; 12,7\text{ m}^2; 10,1\text{ m}^2$), 01 Phòng khách + bếp ăn ($32,7\text{ m}^2$), 01 WC chung ($2,4\text{ m}^2$), Ban công ($6,5\text{ m}^2$). |
- Giải pháp giao thông và kỹ thuật: Tầng 1 cao $4,2 \text{ m}$ làm dịch vụ, sảnh, nhà để xe; tầng 2 đến tầng 8 cao $3,6 \text{ m}$. Bố trí 01 thang bộ chính kết hợp 02 thang máy tại trung tâm khối nhà, bổ sung 02 thang bộ thoát hiểm ở đầu hồi. Bố trí họng thu gom rác xuyên suốt từ mái xuống tầng 1 phía sau thang máy. Bể nước cứu hỏa đảm bảo cung cấp liên tục trong 2 giờ.
Chương III: Kết cấu
Chương III tập trung vào việc lựa chọn sơ đồ kết cấu, xác định tiết diện và tính toán tải trọng chi tiết:
- Lựa chọn hệ kết cấu: Đồ án phân tích ưu nhược điểm của 5 phương án kết cấu nhà cao tầng (Hệ tường chịu lực, Hệ khung chịu lực, Hệ khung - vách kết hợp, Hệ khung - lõi kết hợp, Hệ khung - vách - lõi kết hợp). Lựa chọn tối ưu là Hệ kết cấu khung - vách - lõi chịu lực làm việc theo sơ đồ khung - giằng kết hợp sàn sườn đổ toàn khối nhằm tối ưu hóa độ cứng chống biến dạng ngang và đảm bảo không gian kiến trúc.
- Xác định sơ bộ tiết diện cấu kiện:
- Bản sàn: Chọn bề dày thống nhất $h_b = 12 \text{ cm}$ (tính toán sơ bộ từ ô bản lớn nhất cạnh ngắn $l = 4,5 \text{ m}$ với hệ số $D = 0,9; m = 40 \rightarrow h_b = \frac{0,9 \times 450}{40} = 10,13 \text{ cm}$).
- Dầm: Dầm chính ngang nhịp $9 \text{ m}$ kích thước $b \times h = 300 \times 800 \text{ mm}$; dầm chính nhịp $2,4 \text{ m}$ kích thước $300 \times 500 \text{ mm}$; dầm dọc $300 \times 800 \text{ mm}$; dầm phụ $220 \times 400 \text{ mm}$; dầm bo ban công $220 \times 300 \text{ mm}$; dầm thang $200 \times 400 \text{ mm}$.
- Cột: Thay đổi tiết diện 2 giai đoạn: Tầng 1–3 dùng tiết diện $400 \times 800 \text{ mm}$; Tầng 4–8 dùng tiết diện $400 \times 500 \text{ mm}$.
- Vách, lõi cứng: Chiều dày bản vách $t = 250 \text{ mm}$ (thỏa mãn điều kiện độ mảnh $\frac{l_0}{t} = \frac{0,7 \times 4200}{250} = 11,76 \le 30$).
- Xác định tải trọng tác động:
- Tĩnh tải: Tĩnh tải bản sàn tiêu chuẩn $434 \text{ kG/m}^2$; tường gạch 220 dày $22 \text{ cm}$ trát 2 mặt có tải trọng $1.239 \text{ kG/m}$ (khi có cửa nhân hệ số giảm $0,7$ còn $867 \text{ kG/m}$); tường 110 tải trọng $763 \text{ kG/m}$ (có cửa tính $534 \text{ kG/m}$); tĩnh tải bản thang $655,8 \text{ kG/m}^2$, chiếu nghỉ $384,1 \text{ kG/m}^2$.
- Hoạt tải: Hoạt tải tiêu chuẩn phòng khách, phòng ngủ là $150 \text{ kG/m}^2$ với hệ số vượt tải $n = 1,3$, cho hoạt tải tính toán $195 \text{ kG/m}^2$.
- Tải trọng gió: Địa điểm xây dựng thuộc vùng II-B tại Hà Nội, áp lực gió tiêu chuẩn $W_0 = 95 \text{ kG/m}^2$, hệ số vượt tải $n = 1,2$, hệ số khí động đẩy $c = 0,8$ và hút $c = -0,6$. Chiều cao công trình $H = 29,4 \text{ m} < 40 \text{ m}$ nên đồ án bỏ qua thành phần gió động, tính toán theo tải trọng gió tĩnh phân bố theo độ cao với hệ số thay đổi $k$ từ $0,835$ (tại $h = 4,2 \text{ m}$) đến $1,239$ (tại $h = 29,4 \text{ m}$).
- Phân tích truyền lực và độ cứng công trình: Lập bảng truyền tải trọng tĩnh và hoạt tải lên hệ khung K2 trục 3 ở các cao trình tầng điển hình, tầng mái và tầng 2. Xác định tọa độ trọng tâm hình học của lõi và tọa độ tâm cứng toàn công trình $X_{TC} = 3,69 \text{ m}$.
| Cột tại trục 3 (Khung K2) |
Tổng tĩnh tải truyền về ($kG$) |
Tổng hoạt tải truyền về ($kG$) |
| Cột B |
$19.217$ |
$3.066$ |
| Cột C |
$21.272$ |
$4.078$ |
| Cột D |
$18.767$ |
$3.770$ |
| Cột E |
$17.826$ |
$3.342$ |
Chương IV: Thi công
Theo cơ cấu đồ án, phần thi công chiếm $45%$ khối lượng, bao gồm:
- Tính toán khối lượng các công tác xây lắp chính (công tác đất, ván khuôn, cốt thép, bê tông cột, dầm, sàn).
- Lựa chọn giải pháp kỹ thuật và máy móc phục vụ thi công bê tông toàn khối cho nhà nhiều tầng.
- Thiết kế tổng mặt bằng tổ chức thi công và lập tiến độ thi công công trình bằng sơ đồ ngang/xiên.
Kết quả và đóng góp
Kết quả tính toán kỹ thuật
- Thiết kế kiến trúc hoàn chỉnh: Đã thiết lập tổ hợp mặt bằng 8 tầng với 3 loại căn hộ (A, B, C) từ 80 đến $120 \text{ m}^2$, đáp ứng tiêu chuẩn TCVN 323-2004, tối ưu hóa giao thông nội bộ với hành lang rộng $2,2 \text{ m}$ và giải pháp thông gió tự nhiên qua hệ cửa sổ, ban công.
- Xác lập hệ kết cấu chịu lực tối ưu: Đã tính toán và chứng minh sự phù hợp của hệ kết cấu khung - vách - lõi chịu lực kết hợp sàn sườn, xác định được các tham số độ cứng công trình ($X_{TC} = 3,69 \text{ m}$), kích thước dầm ($300 \times 800 \text{ mm}$), cột ($400 \times 800 \text{ mm}$ giảm xuống $400 \times 500 \text{ mm}$) và bản sàn ($120 \text{ mm}$).
- Phân phối tải trọng chi tiết: Xử lý và tính toán cụ thể các bảng truyền tải tĩnh và hoạt tải cho hệ khung phẳng K2 trục 3, tích hợp ứng dụng phần mềm SAP2000 trong việc phân tích phản ứng chuyển vị và nội lực dưới tải trọng gió vùng II-B.
Đóng góp thực tế của đồ án
- Cung cấp giải pháp quy hoạch mặt bằng nhà ở công vụ/tập thể phục vụ cán bộ công chức với các chỉ tiêu kinh tế kỹ thuật chặt chẽ ($K_0 = 0,56; K_1 = 0,79; K_2 = 6,57$).
- Thiết lập quy trình tính toán kết cấu nhà bê tông cốt thép nhiều tầng từ bước thu thập tải trọng, mô hình hóa giải tích trên phần mềm chuyên dụng đến thiết kế cấu kiện bê tông cốt thép theo TCVN 5575-1991 và TCVN 2737-1995.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế trong phạm vi đồ án
- Đồ án được giới hạn thực hiện theo khung chương trình tốt nghiệp đại học, chỉ tập trung giải quyết chi tiết một khung phẳng đại diện (khung K2 trục 3) mà chưa phân tích tương tác không gian tổng thể 3 chiều của toàn bộ khối nhà.
- Do chiều cao công trình dưới $40 \text{ m}$ ($H = 29,4 \text{ m}$), đồ án áp dụng giả thiết bỏ qua tác động của thành phần gió động và bỏ qua hiệu ứng xoắn tổng thể của công trình khi chịu tải ngang.
Hướng phát triển và mở rộng
- Nghiên cứu mô hình hóa không gian 3D hoàn chỉnh cho toàn bộ hệ thống khung - vách - lõi chịu lực để kiểm tra chính xác ứng xử uốn - xoắn đồng thời.
- Phân tích chi tiết hơn tương tác động lực học giữa nền đất - móng cọc và kết cấu phần thân theo số liệu khoan địa chất thực tế.
Giá trị tham khảo
Tài liệu là nguồn tư liệu thực hành kỹ thuật phù hợp cho:
- Sinh viên ngành Kỹ thuật Xây dựng Dân dụng và Công nghiệp, Kiến trúc: Làm tài liệu tham khảo mẫu về quy trình thực hiện đồ án tốt nghiệp kỹ sư xây dựng, phương pháp xác định sơ bộ tiết diện dầm, cột, sàn, vách và kỹ thuật lập bảng truyền tải trọng tĩnh - hoạt tải lên khung phẳng.
- Kỹ sư thiết kế kết cấu công trình: Tham khảo các bước lập mô hình độ cứng tương đương của lõi/vách và áp dụng phần mềm cơ học kết cấu (SAP2000) trong phân tích tải trọng ngang nhà nhiều tầng.
Câu hỏi thường gặp
1. Quy mô diện tích và chỉ tiêu tầng cao của công trình được thiết kế như thế nào?
Công trình gồm 8 tầng nổi kèm 1 tầng mái. Chiều cao tầng 1 là $4,2 \text{ m}$, các tầng từ 2 đến 8 cao $3,6 \text{ m}$, tổng chiều cao công trình đạt $29,4 \text{ m}$. Diện tích khu đất quy hoạch là $3.814,29 \text{ m}^2$, tổng diện tích xây dựng $F_{xd} = 11.136 \text{ m}^2$, diện tích làm việc/ở $F_{lv} = 6.216 \text{ m}^2$.
2. Công trình sử dụng hệ kết cấu chịu lực chính nào và vì sao được lựa chọn?
Công trình sử dụng hệ hỗn hợp khung - vách - lõi chịu lực làm việc theo sơ đồ khung - giằng kết hợp sàn sườn đổ toàn khối dày $12 \text{ cm}$. Giải pháp này kết hợp ưu điểm của vách/lõi (chịu lực cắt và mô men uốn do tải ngang ở các tầng dưới) và khung (chịu tải trọng đứng, linh hoạt trong bố trí kiến trúc), giúp giảm chuyển vị ngang và tối ưu hóa kích thước tiết diện cột, dầm.
3. Căn hộ trong công trình được phân loại theo những diện tích nào?
Mỗi tầng ở bố trí 9 căn hộ thuộc 3 loại chính:
- Loại A: Diện tích $120 \text{ m}^2$ (4 phòng ngủ, 1 phòng khách + bếp ăn, 1 WC chung, ban công, kho).
- Loại B: Diện tích $92 \text{ m}^2$ (3 phòng ngủ, 1 phòng khách + bếp ăn, 1 WC chung, ban công, kho).
- Loại C: Diện tích $80 \text{ m}^2$ (3 phòng ngủ, 1 phòng khách + bếp ăn, 1 WC chung, ban công).
4. Tải trọng gió tác dụng lên công trình được tính toán theo các thông số nào?
Tải trọng gió tính theo TCVN 2737-1995 tại vùng gió II-B (Hà Nội) với áp lực gió tiêu chuẩn $W_0 = 95 \text{ kG/m}^2$, hệ số độ tin cậy vượt tải $n = 1,2$, hệ số khí động đẩy $c = +0,8$ và hút $c = -0,6$. Do chiều cao $H = 29,4 \text{ m} < 40 \text{ m}$, đồ án chỉ tính toán thành phần gió tĩnh phân bố dọc theo chiều cao với hệ số $k$ biến thiên từ $0,835$ lên $1,239$.
5. Kích thước tiết diện cột và bản vách bê tông cốt thép được chọn như thế nào?
- Tiết diện cột được giảm bậc 2 lần: Tầng 1–3 sử dụng tiết diện $400 \times 800 \text{ mm}$, tầng 4–8 giảm xuống $400 \times 500 \text{ mm}$.
- Vách và lõi cứng bê tông cốt thép có chiều dày không đổi dọc suốt chiều cao nhà là $t = 250 \text{ mm}$, đảm bảo điều kiện độ mảnh $\lambda \le 30$.
Kết luận
Đồ án tốt nghiệp "Nhà Tập thể cán bộ các ban ngành trung ương" đã hoàn thành nhiệm vụ thiết kế kỹ thuật toàn diện cho một công trình chung cư cao tầng tại quận Đống Đa, Hà Nội. Tác giả đã tổ chức hợp lý không gian kiến trúc theo tiêu chuẩn TCVN 323-2004 và đề xuất giải pháp kết cấu khung - vách - lõi bê tông cốt thép chịu lực vững chắc, tối ưu về mặt kinh tế kỹ thuật. Hệ thống số liệu tính toán tải trọng, xác định tiết diện cấu kiện và mô hình hóa cơ học trong đồ án phản ánh đúng trình tự tính toán chuyên môn của ngành Kỹ thuật Xây dựng công trình.
