Giới thiệu dự án

Nghiên cứu chuyển hóa và nâng cao giá trị khoáng sản tự nhiên là một trong những hướng tiếp cận trọng tâm của ngành kỹ thuật vật liệu vô cơ và công nghệ môi trường. Tại Việt Nam, mỏ cao lanh Bình Phước sở hữu trữ lượng địa chất ước tính khoảng 13,8 triệu tấn (số liệu năm 2009), với mỏ Minh Long có diện tích khai thác đạt 41,34 ha cùng công suất tinh chế 100.000 tấn cao lanh lọc khô/năm. Mặc dù tiềm năng nguyên liệu dồi dào, cao lanh thô chủ yếu chỉ được ứng dụng ở phân khúc giá trị gia tăng thấp như gốm sứ truyền thống hoặc chất độn thông thường, chưa khai thác hết đặc tính cấu trúc mạng tinh thể phục vụ xử lý môi trường.

Vấn đề đặt ra là cao lanh tự nhiên có diện tích bề mặt riêng giới hạn, hoạt tính trao đổi ion chưa cao và cấu trúc lớp silicat ngậm nước bền vững khó tương tác trực tiếp với các chất ô nhiễm độc hại trong nước thải công nghiệp. Đặc biệt, ô nhiễm kim loại nặng như ion chì ($Pb^{2+}$) từ ngành luyện kim, sản xuất ắc quy và xi mạ gây tổn hại nghiêm trọng đến hệ thần kinh, thận và tạo biến chứng nguy hiểm khi vượt ngưỡng cho phép trong nguồn nước.

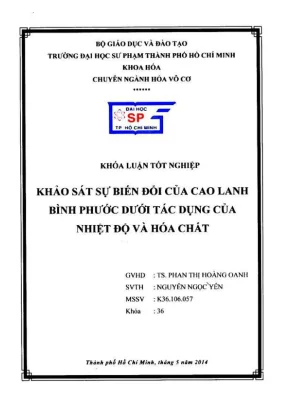

Đồ án khóa luận tốt nghiệp "Khảo sát sự biến đổi của cao lanh Bình Phước dưới tác dụng của nhiệt độ và hóa chất" do sinh viên Nguyễn Ngọc Yến thực hiện dưới sự hướng dẫn của TS. Phan Thị Hoàng Oanh (Khoa Hóa, Trường Đại học Sư phạm TP. Hồ Chí Minh) đã giải quyết triệt để vấn đề trên thông qua các mục tiêu nghiên cứu cụ thể:

  1. Phân tích thành phần nguyên tố, pha khoáng và cấu trúc vi mô của mẫu cao lanh thương phẩm KLT-70 Bình Phước.
  2. Khảo sát động học biến đổi pha cấu trúc của cao lanh dưới tác động của nhiệt độ nung ($700^\circ\text{C}$ và $1100^\circ\text{C}$) cùng thời gian lưu nhiệt (2 giờ và 4 giờ).
  3. Hoạt hóa bề mặt cao lanh bằng dung dịch axit sunfuric ($H_2SO_4\text{ }0,25\text{ M}$) kết hợp xử lý nhiệt ở $500^\circ\text{C}$ nhằm gia tăng diện tích bề mặt riêng.
  4. Đánh giá khả năng và cơ chế hấp phụ ion chì ($Pb^{2+}$) trong môi trường nước theo các thông số pH và thời gian xử lý.

Phạm vi nghiên cứu tập trung vào nguồn quặng cao lanh tuyển nổi KLT-70 Bình Phước, sử dụng các phương pháp phân tích hóa lý hiện đại để kiểm chứng sự chuyển pha thành metakaolinite, mullite và vật liệu hấp phụ biến tính.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Xử lý kim loại nặng trong nước thải hiện nay áp dụng nhiều kỹ thuật khác nhau. Bảng dưới đây so sánh các giải pháp xử lý phổ biến với giải pháp vật liệu cao lanh biến tính:

Phương pháp / Vật liệu Ưu điểm Nhược điểm Chi phí vận hành Khả năng tái sinh
Than hoạt tính (Activated Carbon) Diện tích bề mặt cực lớn ($>800\text{ m}^2/\text{g}$), hấp phụ đa dạng Độ chọn lọc ion kim loại kém, giá thành cao Rất cao Trung bình
Zeolite tổng hợp nhân tạo Cấu trúc mao quản đồng đều, dung lượng trao đổi ion cao Quy trình tổng hợp phức tạp, tiêu tốn năng lượng Cao Tốt
Keo tụ tạo bông hóa học Xử lý nồng độ kim loại cao nhanh chóng Phát sinh lượng bùn thải chứa hóa chất độc hại lớn Trung bình Không thể
Cao lanh hoạt hóa axit/nhiệt (Đề tài) Tận dụng khoáng tự nhiên giá rẻ, độ bền hóa nhiệt cao, xử lý chọn lọc $Pb^{2+}$ Cần kiểm soát nghiêm ngặt quy trình rửa ion phụ Thấp Khá

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chuyển hóa pha hoàn toàn sang metakaolinite ở $700^\circ\text{C}$; loại bỏ hoàn toàn gốc $SO_4^{2-}$ sau hoạt hóa để tránh kết tủa giả $PbSO_4$; xác định khoảng pH hấp phụ tối ưu.
  • Should have (Nên có): Tăng diện tích bề mặt riêng BET sau hoạt hóa lên trên 1,1 lần so với mẫu gốc; tổng hợp pha tinh thể mullite ở $1100^\circ\text{C}$.
  • Could have (Có thể có): Mở rộng khảo sát hấp phụ đa kim loại ($Cd^{2+}, Ni^{2+}, Cu^{2+}$).
  • Won't have (Không thực hiện kỳ này): Thử nghiệm cột hấp phụ liên tục quy mô pilot công nghiệp.

Thiết kế hệ thống thực nghiệm và công nghệ

Quy trình công nghệ biến đổi và kiểm định pha cấu trúc vật liệu được thiết kế theo sơ đồ dòng chuyển hóa sau:

Trang thiết bị phân tích công cụ tiêu chuẩn sử dụng trong nghiên cứu:

  • Nhiễu xạ tia X (XRD): Thiết bị Bruker D8-ADVANCE (Viện Hàn lâm Khoa học và Công nghệ Việt Nam).
  • Huỳnh quang tia X (XRF): Thiết bị Bruker S2 Ranger (Đại học Bách Khoa TP.HCM).
  • Kính hiển vi điện tử quét phát xạ trường (FE-SEM): Thiết bị Hitachi S-4800 (Khu Công nghệ Cao TP.HCM).
  • Quang phổ hồng ngoại biến đổi Fourier (FTIR): Thiết bị Shimadzu FTIR-8400S (Đại học Sư phạm TP.HCM).
  • Quang phổ hấp thụ nguyên tử ngọn lửa (F-AAS): Thiết bị phân tích vi lượng kim loại độ nhạy cao.
  • Phân tích nhiệt vi sai & khối lượng (TGA/DTA): Đo lường biến thiên khối lượng và nhiệt hiệu ứng.

Phương pháp luận nghiên cứu (Methodology)

Nghiên cứu áp dụng phương pháp thực nghiệm đối chứng theo các giai đoạn:

  1. Kiểm soát thông số nhiệt: Tốc độ gia nhiệt $10^\circ\text{C}/\text{phút}$ đến các mốc đẳng nhiệt $500^\circ\text{C}, 700^\circ\text{C}, 1100^\circ\text{C}$.
  2. Kiểm soát cân bằng hóa học: Hoạt hóa đồng thể với tỷ lệ 200 mL $H_2SO_4\text{ }0,25\text{ M}$ trên máy khuấy từ trong 3 giờ.
  3. Đảm bảo chất lượng phân tích (QA/QC): Rửa kết tủa kiểm tra bằng dung dịch $BaCl_2$ đến khi không còn vẩn đục; đường chuẩn đo F-AAS xây dựng với độ tuyến tính $R^2 > 0,995$, sai số lặp lại $< 15%$ ở thang nồng độ ppm.

Implementation và kết quả

Quá trình thực nghiệm

Quá trình điều chế và khảo sát biến đổi hóa lý diễn ra theo 3 quy trình then chốt:

[Giai đoạn 1: Tuyển mẫu & Phân tích cấu trúc gốc KLT-70 (Ko)]

[Giai đoạn 2: Khảo sát chuyển pha nhiệt động]

[Giai đoạn 3: Hoạt hóa acid kết hợp nhiệt & Khảo sát hấp phụ]

Phương trình phản ứng biến đổi cấu trúc khoáng trong quá trình nhiệt luyện:

$$\text{Al}_2\text{Si}_2\text{O}_5(\text{OH})_4 \xrightarrow{400^\circ\text{C} - 600^\circ\text{C}} \text{Al}_2\text{O}_3\cdot 2\text{SiO}_2 + 2\text{H}_2\text{O}\uparrow \quad (\text{Metakaolinite})$$

$$2(\text{Al}_2\text{O}_3\cdot 2\text{SiO}_2) \xrightarrow{600^\circ\text{C} - 800^\circ\text{C}} \text{Si}_3\text{Al}4\text{O}{12} + \text{SiO}_2 \quad (\text{Spinel phase})$$

$$3(\text{Si}_3\text{Al}4\text{O}{12}) \xrightarrow{> 800^\circ\text{C} - 1100^\circ\text{C}} 2(3\text{Al}_2\text{O}_3\cdot 2\text{SiO}_2) + 5\text{SiO}_2 \quad (\text{Mullite} + \text{Cristobalite})$$

Đánh giá đặc trưng vật liệu (Testing & Validation)

Kết quả phân tích thành phần nguyên tố định lượng qua phổ XRF của mẫu cao lanh KLT-70 ($K_0$):

Hợp phần oxit / Nguyên tố Phần trăm khối lượng (%) Vai trò cấu trúc
$\text{SiO}_2$ (Silic) 50,29 Lớp tứ diện silicat nền
$\text{Al}_2\text{O}_3$ (Nhôm) 28,74 Lớp bát diện nhôm
Tạp chất oxit ($\text{Fe, K, Zr, Ti}$) $< 10,00$ Cation thay thế đồng hình và khoáng phụ

Dữ liệu thực nghiệm xác nhận quy luật chuyển pha:

  1. Phân tích nhiệt TGA: Mất khối lượng mạnh nhất ở dải $400^\circ\text{C} - 600^\circ\text{C}$ do giải phóng nước cấu trúc hydroxyl ($\text{-OH}$ liên kết), hình thành pha metakaolinite vô định hình. Hiệu ứng tỏa nhiệt trên $800^\circ\text{C}$ đánh dấu sự tái kết tinh tạo mullite.
  2. Nhiễu xạ tia X (XRD):
    • Mẫu $K_0$: Xuất hiện các đỉnh sắc nhọn đặc trưng của kaolinite ở góc $2\theta = 24,8^\circ; 35,0^\circ; 38,4^\circ; 55,1^\circ; 62,3^\circ$ cùng đỉnh khoáng quartz bền nhiệt ở $2\theta = 20,0^\circ; 25,8^\circ; 27,0^\circ$.
    • Mẫu nung $700^\circ\text{C}$ ($K_1, K_2$): Các đỉnh nhiễu xạ của kaolinite biến mất hoàn toàn, nền phổ nâng cao dạng vô định hình, chứng minh chuyển hóa trọn vẹn sang metakaolinite. Thời gian lưu nhiệt 4h ($K_2$) cho độ vô định hình triệt để hơn 2h ($K_1$).
    • Mẫu nung $1100^\circ\text{C}$ ($K_3, K_4$): Hình thành các đỉnh nhiễu xạ mới tại $2\theta = 16,5^\circ; 33,15^\circ; 42,0^\circ$, trùng khớp tuyệt đối với giản đồ chuẩn của pha tinh thể mullite ($3\text{Al}_2\text{O}_3\cdot 2\text{SiO}_2$).
  3. Phổ hồng ngoại FTIR:
    • Mẫu $K_0$ thể hiện dao động hóa trị nhóm $\text{-OH}$ ở $3700\text{ cm}^{-1}$ và $3620\text{ cm}^{-1}$.
    • Khi nung $700^\circ\text{C}$, dải hấp thụ $\text{-OH}$ biến mất, các peak dao động biến dạng bát diện $\text{Al[6]-OH}$ tại $572,88\text{ cm}^{-1}$ và $900,79\text{ cm}^{-1}$ chuyển đổi thành dải $808,2\text{ cm}^{-1}$ đặc trưng cho nhôm phối trí tứ diện $\text{Al[4]}$ trong metakaolinite.
    • Peak liên kết $\text{Si-O}$ trong cấu trúc tứ diện duy trì ổn định ở $1130 - 1064\text{ cm}^{-1}$.

Kết quả đạt được

Đặc tính hấp phụ và diện tích bề mặt riêng BET của các mẫu sau biến tính:

Ký hiệu mẫu Điều kiện xử lý Diện tích bề mặt riêng BET Tỷ lệ tăng diện tích so với $K_0$
$K_0$ Cao lanh KLT-70 nguyên bản $S_0$ (Diện tích cơ sở) 1,000
$KH_1$ $H_2SO_4\text{ }0,25\text{ M} + \text{Nung } 500^\circ\text{C}\text{ (2h)}$ $S_1$ 1,040 lần ($+4,0%$)
$KH_2$ $H_2SO_4\text{ }0,25\text{ M} + \text{Nung } 500^\circ\text{C}\text{ (4h)}$ $S_2$ 1,185 lần ($+18,5%$)

Hiệu suất hấp phụ ion $Pb^{2+}$ (dung dịch ban đầu $50\text{ mL } Pb(NO_3)_2\text{ }10^{-3}\text{ M}$) đo bằng F-AAS:

  • Khảo sát biến thiên pH từ 4 đến 6: Hiệu suất hấp phụ tăng dần từ pH 4, đạt cực đại tại pH = 5,0, sau đó có xu hướng bão hòa/kết tủa hydroxide ở pH > 6.
  • Mẫu $KH_2$ (thời gian lưu nhiệt 4h) cho dung lượng và phần trăm hấp phụ $Pb^{2+}$ vượt trội hơn mẫu $KH_1$, tương ứng tỷ lệ thuận với mức độ mở rộng diện tích bề mặt BET.

Đổi mới và đóng góp

Nghiên cứu mang lại những đóng góp khoa học và công nghệ rõ nét:

  • Cơ chế hoạt hóa phối hợp: Thiết lập thành công quy trình kết hợp xử lý hóa chất nhẹ ($H_2SO_4\text{ }0,25\text{ M}$) với xử lý nhiệt trung gian ($500^\circ\text{C}$), giúp bẻ gãy một phần liên kết mạng cục bộ, hòa tan tạp chất oxit che phủ và mở rộng mao quản mà không phá hủy cấu trúc khung nền silicat.
  • Tối ưu hóa năng lượng chuyển pha: Xác định chính xác chế độ nhiệt lưu $700^\circ\text{C}$ để sản xuất metakaolinite hoạt tính cao và $1100^\circ\text{C}$ cho mullite chịu lửa, cung cấp dữ liệu biên thực nghiệm chuẩn xác cho công nghệ gốm kỹ thuật.
  • Minh chứng hiệu quả tăng diện tích: Đạt mức tăng diện tích bề mặt lên 118,5% so với khoáng thô, mở ra giải pháp chế tạo vật liệu hấp phụ kim loại nặng nội địa chi phí siêu rẻ.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Xử lý nước thải công nghiệp xi mạ và sản xuất ắc quy: Ứng dụng cao lanh hoạt hóa $KH_2$ vào các bể lọc hấp phụ tĩnh hoặc module lọc động nhằm loại bỏ triệt để ion chì ($Pb^{2+}$) ở ngưỡng pH tối ưu 5,0 trước khi xả thải ra môi trường.
  2. Sản xuất phụ gia khoáng pozzolan / Geopolymer: Pha metakaolinite thu được tại $700^\circ\text{C}$ đóng vai trò là chất kết dính hoạt tính cao thay thế xi măng Portland, gia tăng cường độ chịu lực và độ bền hóa học của bê tông công trình biển.
  3. Vật liệu gốm chịu nhiệt cao cấp: Pha mullite tạo thành ở $1100^\circ\text{C}$ với hệ số giãn nở nhiệt thấp và độ bền điện môi cao là nguyên liệu cốt lõi cho gạch lót lò cao luyện kim, sứ cách điện cao thế và vật liệu quang điện tử.

Phân tích hiệu quả kinh tế và lộ trình triển khai

  • Hiệu quả kinh tế: Tận dụng trực tiếp nguồn quặng tinh chế KLT-70 Bình Phước dồi dào, giá thành nguyên liệu chỉ bằng $15 - 20%$ so với than hoạt tính nhập khẩu hoặc hạt nhựa trao đổi ion tổng hợp.
  • Lộ trình triển khai:
    • Giai đoạn 1 (0 - 6 tháng): Hoàn thiện thông số tối ưu trên thiết bị hấp phụ mẻ lớn tại phòng thí nghiệm.
    • Giai đoạn 2 (6 - 18 tháng): Thử nghiệm cột lọc liên tục trên mẫu nước thải xi mạ thực tế tại các khu công nghiệp Bình Phước/Bình Dương.
    • Giai đoạn 3 (18 - 36 tháng): Chuyển giao công nghệ sản xuất vật liệu lọc cao lanh biến tính cho các nhà máy khoáng sản.

Hạn chế và hướng phát triển

Mặc dù đạt được nhiều kết quả quan trọng, nghiên cứu còn một số hạn chế cần tiếp tục hoàn thiện:

  • Hạn chế kỹ thuật: Chưa tiến hành giải hấp và khảo sát số chu kỳ tái sinh của vật liệu sau khi hấp phụ bão hòa $Pb^{2+}$; nồng độ axit sulfuric khảo sát cố định ở $0,25\text{ M}$, chưa quét dải nồng độ rộng hơn.
  • Hướng phát triển đề xuất:
    • Hoạt hóa cao lanh bằng tác nhân kiềm ($NaOH / Na_2SiO_3$) để tổng hợp vật liệu xi măng geopolymer thân thiện môi trường, khảo sát các chỉ tiêu cơ lý (độ bền nén, độ bền kéo).
    • Đánh giá khả năng hấp phụ mở rộng trên các ion kim loại nặng độc hại khác như Cadimi ($Cd^{2+}$), Niken ($Ni^{2+}$), Đồng ($Cu^{2+}$) và Bạc ($Ag^+$).
    • Nghiên cứu cơ chế tổng hợp Zeolite mao quản nano (loại Zeolite 4A, Zeolite X) từ nguồn metakaolinite Bình Phước.

Đối tượng hưởng lợi

  • Sinh viên & Học viên Hóa học / Vật liệu: Tài liệu tham khảo thực nghiệm chi tiết về kỹ thuật phân tích cấu trúc rắn (XRD, XRF, FE-SEM, TGA/DTA, FTIR, F-AAS).
  • Kỹ sư công nghệ môi trường: Dữ liệu vận hành thực tế về khoảng pH tối ưu ($pH = 5$) và hiệu suất xử lý kim loại nặng bằng khoáng sét biến tính.
  • Doanh nghiệp khai khoáng & Chế biến vật liệu: Giải pháp gia tăng chuỗi giá trị cho quặng cao lanh Bình Phước, chuyển dịch từ xuất khẩu thô sang chế biến sâu thành vật liệu xử lý nước và phụ gia xây dựng cao cấp.
  • Cơ quan quản lý môi trường: Cung cấp cơ sở khoa học để khuyến khích ứng dụng công nghệ xanh tận dụng tài nguyên bản địa xử lý ô nhiễm công nghiệp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hoạt hóa cao lanh ở quy mô lớn là gì?

Quy trình đòi hỏi hệ thống bể khuấy chịu ăn mòn axit, hệ thống lọc rửa băng tải hoặc máy ép khung bản có tích hợp đầu đo kiểm tra ion sunfat ($SO_4^{2-}$), cùng lò nung công nghiệp kiểm soát nhiệt độ chính xác ở các mốc $500^\circ\text{C}$ và $700^\circ\text{C}$.

2. Tại sao phải rửa sạch hoàn toàn ion $SO_4^{2-}$ trước khi đem nung hoạt hóa và thử nghiệm hấp phụ chì?

Nếu còn sót lại ion $SO_4^{2-}$, khi đưa vào dung dịch chứa $Pb^{2+}$ sẽ xảy ra phản ứng kết tủa hóa học tạo muối khó tan $PbSO_4 \downarrow$. Điều này làm sai lệch bản chất của quá trình hấp phụ bề mặt/trao đổi ion thành quá trình kết tủa cơ học.

3. Tại sao pH = 5,0 lại là giá trị tối ưu nhất cho quá trình hấp phụ ion chì?

Ở $pH < 4$, nồng độ ion $H^+$ trong dung dịch rất cao, cạnh tranh vị trí hấp phụ trực tiếp với cation $Pb^{2+}$ trên bề mặt khoáng sét. Ở $pH > 6$, ion $Pb^{2+}$ bắt đầu chuyển hóa thành dạng kết tủa hydroxide $Pb(OH)_2 \downarrow$. Do đó, tại $pH = 5,0$, các nhóm chức bề mặt tích điện âm tối ưu nhất để giữ chặt $Pb^{2+}$ tự do.

4. Metakaolinite vô định hình khác biệt gì so với cao lanh gốc về mặt hoạt tính hóa học?

Khi mất nước cấu trúc ở $700^\circ\text{C}$, mạng lưới tinh thể bát diện nhôm $\text{Al[6]}$ bị phá vỡ trật tự tầm xa và chuyển sang phối trí tứ diện $\text{Al[4]}$ linh động, tạo ra trạng thái vô định hình giả bền với năng lượng tự do bề mặt cao, dễ dàng tham gia phản ứng pozzolanic và trao đổi ion.

5. Chi phí đầu tư sản xuất vật liệu cao lanh hoạt hóa so với than hoạt tính thương phẩm chênh lệch như thế nào?

Chi phí sản xuất cao lanh hoạt hóa ước tính thấp hơn $50 - 70%$ so với than hoạt tính gáo dừa chất lượng cao nhờ nguồn nguyên liệu quặng sẵn có tại chỗ, quy trình xử lý hóa chất nồng độ loãng ($H_2SO_4\text{ }0,25\text{ M}$) và nhiệt độ nung biến tính vừa phải ($500^\circ\text{C}$).

Kết luận

Khóa luận tốt nghiệp của tác giả Nguyễn Ngọc Yến đã làm sáng tỏ một cách toàn diện các quy luật biến đổi pha cấu trúc của cao lanh Bình Phước (mẫu KLT-70) dưới tác động của nhiệt độ và hóa chất. Kết quả khẳng định quá trình chuyển hóa trọn vẹn thành metakaolinite vô định hình ở $700^\circ\text{C}$ và tinh thể mullite bền nhiệt ở $1100^\circ\text{C}$. Đồng thời, phương pháp hoạt hóa bằng $H_2SO_4\text{ }0,25\text{ M}$ kết hợp nung $500^\circ\text{C}$ trong 4 giờ đã tạo ra vật liệu hấp phụ có diện tích bề mặt tăng $18,5%$, đạt hiệu quả hấp phụ ion $Pb^{2+}$ tối ưu tại $pH = 5,0$. Đây là cơ sở khoa học và công nghệ vững chắc để thúc đẩy ứng dụng sâu rộng nguồn tài nguyên khoáng sét Việt Nam vào lĩnh vực công nghệ xanh và xử lý môi trường bền vững.
