Giới thiệu dự án

Trong kỷ nguyên số hóa giáo dục, việc đổi mới phương pháp giảng dạy nhằm phát huy tính tích cực, tư duy độc lập của học sinh là yêu cầu cấp thiết. Theo các khảo sát giáo dục thực nghiệm, phương pháp giảng dạy Địa lí truyền thống tại các trường phổ thông phần lớn dựa vào việc truyền thụ thụ động ("đọc - chép") và khai thác bảng số liệu thuần túy, dẫn đến hơn 65% học sinh gặp khó khăn trong việc ghi nhớ và so sánh tương quan kinh tế - xã hội giữa các quốc gia. Đồ án khóa luận "Thành lập Cartogram phục vụ cho việc dạy học Địa lí lớp 11" (thực hiện bởi sinh viên Trần Thị Liên, dưới sự hướng dẫn của TS. Nguyễn Văn Luyện và ThS. Nguyễn Xuân Bắc tại Khoa Địa lí, Trường Đại học Sư phạm TP. Hồ Chí Minh) đã nghiên cứu ứng dụng công nghệ GIS nhằm giải quyết triệt để bài toán trực quan hóa dữ liệu không gian trong giáo dục phổ thông.

Vấn đề thực tiễn và bài toán kỹ thuật

Bản đồ truyền thống biểu thị chính xác tọa độ và diện tích tự nhiên nhưng lại bộc lộ hạn chế lớn khi thể hiện các chỉ số kinh tế - xã hội (KTXH). Một quốc gia có diện tích tự nhiên rộng lớn nhưng dân số ít hoặc GDP thấp (như Canada, Úc, Liên bang Nga) sẽ chiếm ưu thế thị giác tuyệt đối trên bản đồ, gây ngộ nhận thị giác cho người học. Ngược lại, các thực thể có quy mô dân số hoặc kinh tế vượt trội nhưng diện tích nhỏ (như Nhật Bản, Singapore, các nước Tây Âu) lại bị thu nhỏ, làm giảm khả năng so sánh quy mô. Bảng số liệu thống kê truyền thống tuy chính xác về mặt số học nhưng lại thiếu tính biểu đạt không gian trực quan, khiến học sinh mất nhiều thời gian phân tích và tổng hợp tri thức.

+-------------------------------------------------------------------------+
|                              PAIN POINTS                                |
+------------------------------------+------------------------------------+
| Bản đồ truyền thống:               | Bảng số liệu thống kê:             |
| - Ưu tiên diện tích tự nhiên       | - Thiếu liên kết không gian        |
| - Gây ngộ nhận về quy mô KTXH      | - Khó so sánh tổng quan nhanh      |
| - Giảm trực quan hóa chỉ số trừu   | - Tạo tâm lý quá tải nhận thức     |
|   tượng (GDP, HIV, Nợ nước ngoài)  |   cho học sinh                     |
+------------------------------------+------------------------------------+
                                      |
                                      v
+-------------------------------------------------------------------------+
|               GIẢI PHÁP: CONTIGUOUS CARTOGRAM (ARCGIS 9.2)              |
| Biến dạng diện tích tỉ lệ thuận với thuộc tính kinh tế - xã hội         |
| Giữ nguyên tính liên tục không gian và quan hệ tiếp giáp hình học tôpô  |
+-------------------------------------------------------------------------+

Mục tiêu của dự án

  1. Hệ thống hóa cơ sở lý luận về phương tiện trực quan và công nghệ biến dạng bản đồ (Spatial Anamorphosis / Cartogram) trong khoa học giáo dục Địa lí.
  2. Xây dựng quy trình kỹ thuật chuẩn hóa trên nền tảng phần mềm ArcMap (ArcGIS 9.2) kết hợp Cartogram Tool để tạo lập các bản đồ diện tích tiếp giáp (Contiguous Cartogram).
  3. Thành lập bộ Cartogram chuyên đề bám sát chương trình Địa lí lớp 11 (bao gồm các chủ đề: GDP bình quân đầu người, Dân số, Đầu tư trực tiếp FDI, Tỉ lệ tử vong do HIV, Sản lượng nông nghiệp, Nợ nước ngoài).
  4. Tổ chức thực nghiệm sư phạm đối chứng tại trường THPT Chuyên Trần Đại Nghĩa (TP.HCM) để lượng hóa hiệu quả tiếp thu kiến thức và phát triển kỹ năng tư duy không gian của học sinh.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi nội dung: Phần Địa lí Kinh tế - Xã hội thế giới và Địa lí khu vực/quốc gia trong chương trình Địa lí lớp 11 THPT.
  • Phạm vi kỹ thuật: Tập trung vào kỹ thuật Cartogram tiếp giáp (Contiguous Cartogram) xây dựng từ tập dữ liệu vector đa giác toàn cầu (WORLD_region.shp) và cơ sở dữ liệu thuộc tính kinh tế - xã hội.
  • Phạm vi thực nghiệm: Thực hiện tại các lớp 11 thuộc trường THPT Chuyên Trần Đại Nghĩa, TP. Hồ Chí Minh.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí phân tích Bản đồ địa lí truyền thống Bảng số liệu thống kê SGK Cartogram không tiếp giáp Cartogram tiếp giáp (Contiguous)
Bảo toàn hình học tôpô Tuyệt đối ($100%$) Không áp dụng Bị phá vỡ hoàn toàn Bảo toàn tối đa quan hệ lân cận
Tính trực quan thuộc tính Thấp (chỉ dựa vào phân tầng màu sắc) Rất thấp (dạng văn bản thuần túy) Cao (các đối tượng tách rời, co giãn tự do) Rất cao (kích thước tỉ lệ trực tiếp với giá trị)
Độ nhận diện lãnh thổ Tuyệt đối Phụ thuộc vào trí nhớ định danh Giữ hình dạng gốc từng nước nhưng sai vị trí Biến dạng hình dạng nhưng giữ vị trí tương đối
Mức độ quá tải nhận thức Trung bình Cao (đòi hỏi xử lý số học liên tục) Trung bình Thấp (nhận biết tương quan ngay lập tức)

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have: Khả năng biến dạng diện tích đa giác theo giá trị thuộc tính số dương ($V_i > 0$); bảo toàn quan hệ tiếp giáp hình học giữa các quốc gia; phân loại màu sắc Symbology trực quan (từ 5 đến 11 lớp phân loại); xuất bản đồ độ phân giải cao phục vụ trình chiếu và in ấn.
  • Should Have: Bảng chú giải Legend tự động căn chỉnh; tích hợp nguồn số liệu chuẩn từ Niên giám thống kê và World Bank; tài liệu hướng dẫn sư phạm cho giáo viên.
  • Could Have: Bản đồ tương tác trên nền tảng WebGIS hoặc tích hợp trực tiếp vào bài giảng điện tử e-Learning.
  • Won't Have: Biểu diễn các giá trị âm ($V_i \le 0$) do thuật toán khuếch tán diện tích không hỗ trợ giá trị không hoặc âm; bảo toàn tỷ lệ chiều dài biên giới thực địa.

Thiết kế hệ thống và cấu trúc dữ liệu

Hệ thống xử lý bản đồ chuyên đề Cartogram được vận hành trên nền tảng kiến trúc GIS phân tầng:

+--------------------------------------------------------------------------+
|                            KIẾN TRÚC HỆ THỐNG                            |
+--------------------------------------------------------------------------+
  [Nguồn dữ liệu không gian]               [Nguồn dữ liệu thống kê KTXH]
      WORLD_region.shp                        SGK Địa lí 11, Niên giám
              |                                          |
              +--------------------+---------------------+
                                   |
                                   v
                   +-------------------------------+
                   |    ArcMap 9.2 (Data View)     |
                   | - Table of Contents (TOC)     |
                   | - Active Data Frame           |
                   | - Attribute Table Editing     |
                   +---------------+---------------+
                                   |
                                   v
                   +-------------------------------+
                   |     Cartogram Extension       |
                   |   (ArcToolbox Integration)    |
                   | - Topology Boundary Relaxing  |
                   | - Cellular Diffusion Engine   |
                   +---------------+---------------+
                                   |
                                   v
                   +-------------------------------+
                   |     Symbology & Cartography   |
                   | - Graduated Colors Engine     |
                   | - Legend Wizard Generator     |
                   | - Layout View Export (DPI)    |
                   +-------------------------------+

Thiết kế Schema bảng thuộc tính (Attribute Table)

-- Cấu trúc bảng thuộc tính của Shapefile lớp dữ liệu Cartogram
CREATE TABLE WORLD_region_Attribute (
    FID INTEGER PRIMARY KEY,
    Shape GEOMETRY(POLYGON),
    CNTRY_NAME VARCHAR(100) NOT NULL,
    POP_0_14 DOUBLE PRECISION CHECK (POP_0_14 > 0),
    GDP_REAL_2004 DOUBLE PRECISION CHECK (GDP_REAL_2004 > 0),
    GDP_PER_CAPITA DOUBLE PRECISION CHECK (GDP_PER_CAPITA > 0),
    FDI_OUTWARD_2004 DOUBLE PRECISION CHECK (FDI_OUTWARD_2004 >= 0),
    HIV_DEATHS_2009 DOUBLE PRECISION CHECK (HIV_DEATHS_2009 >= 0),
    AGRI_OUTPUT_2008 DOUBLE PRECISION CHECK (AGRI_OUTPUT_2008 > 0)
);

Nền tảng công nghệ sử dụng

  • Phần mềm lõi: ESRI ArcGIS Desktop 9.2 (ArcMap, ArcCatalog, ArcToolbox).
  • Extension/Toolbox: Gastner-Newman Diffusion Cartogram Toolset for ArcGIS.
  • Định dạng dữ liệu không gian: ESRI Shapefile (.shp, .shx, .dbf, .prj).
  • Môi trường hệ điều hành: Microsoft Windows XP / Windows 7 Professional 32-bit.

Phương pháp nghiên cứu và quy trình triển khai

+----------------------------------------------------------------------------+
|                          TIẾN ĐỘ THỰC HIỆN DỰ ÁN                           |
+----------------------------------------------------------------------------+
Giai đoạn 1: Thu thập & Chuẩn hóa dữ liệu (Tuần 1 - Tuần 3)
[===========>                                                    ] 20%
Giai đoạn 2: Xây dựng quy trình Cartogram trên ArcGIS (Tuần 4 - Tuần 7)
[========================>                                       ] 45%
Giai đoạn 3: Thiết kế giáo án & Bộ câu hỏi định hướng (Tuần 8 - Tuần 10)
[=====================================>                          ] 65%
Giai đoạn 4: Thực nghiệm sư phạm tại THPT Chuyên Trần Đại Nghĩa (Tuần 11 - 14)
[===================================================>            ] 85%
Giai đoạn 5: Xử lý thống kê toán học & Hoàn thiện báo cáo (Tuần 15 - 16)
[================================================================] 100%

Implementation và kết quả

Quy trình xây dựng Cartogram trên ArcMap

Quá trình tạo lập bản đồ biến dạng diện tích trải qua 6 bước kỹ thuật nghiêm ngặt:

  1. Khởi tạo và nạp dữ liệu không gian: Khởi động ArcMap 9.2, truy cập Add Data để nạp lớp nền đa giác ranh giới các quốc gia WORLD_region.shp vào Active Data Frame trong Table of Contents (TOC).
  2. Chuẩn hóa và nhập liệu thuộc tính: Mở Attribute Table của layer, kích hoạt chế độ Editor -> Start Editing. Nhập các chỉ số định lượng (GDP, dân số, sản lượng nông nghiệp). Ràng buộc kỹ thuật bắt buộc: Thuộc tính dùng làm trọng số biến dạng phải tuyệt đối là số dương ($V_i > 0$).
  3. Thực thi thuật toán chuyển đổi diện tích:
    • Kích hoạt ArcToolbox, chọn Add Toolbox -> Cartogram.tbx.
    • Mở giao diện Create a cartogram, chọn input layer Original Polygon Features là WORLD_region.shp.
    • Thiết lập trường trọng số tại Value Field of the Original Features (ví dụ: GDP_REAL_2004).
    • Khởi chạy tiến trình tính toán lặp để cân bằng mật độ diện tích trên toàn bộ lưới tọa độ.
# Mô phỏng thuật toán kiểm tra dữ liệu và chuyển đổi thuộc tính Cartogram
import arcpy

def validate_and_prepare_cartogram_data(shapefile_path, value_field):
    """
    Kiểm tra tính hợp lệ của dữ liệu trước khi thực thi Cartogram Tool.
    Bắt buộc tất cả các giá trị thuộc tính phải lớn hơn 0.
    """
    arcpy.env.overwriteOutput = True
    invalid_records = []

    with arcpy.da.SearchCursor(shapefile_path, ["FID", "CNTRY_NAME", value_field]) as cursor:
        for row in cursor:
            fid, name, val = row
            if val is None or val <= 0:
                invalid_records.append((fid, name, val))

    if invalid_records:
        raise ValueError(f"Lỗi: Tìm thấy {len(invalid_records)} bản ghi có giá trị <= 0. "
                         f"Cartogram không chấp nhận giá trị âm hoặc null.")

    print(f">> Dữ liệu trường '{value_field}' hợp lệ. Sẵn sàng chạy mô hình Cartogram.")

# Thực thi kiểm tra trường GDP bình quân
# validate_and_prepare_cartogram_data("C:/GIS_Data/WORLD_region.shp", "GDP_PER_CAPITA")
  1. Phân lớp hiển thị (Symbology & Classification): Truy cập Layer Properties -> Symbology -> Quantities -> Graduated Colors. Thiết lập chia nhóm dữ liệu (phân thành 5 đến 11 lớp giá trị) theo thuật toán Phân khoảng tự nhiên (Natural Breaks / Jenks) để làm nổi bật sự phân hóa giàu nghèo.
  2. Thiết lập bố cục bản đồ (Layout & Annotation): Chuyển sang Layout View, sử dụng Insert -> Legend (Legend Wizard) để tạo lập bảng chú giải đồng bộ, thiết lập tiêu đề bản đồ, thước tỉ lệ và nguồn số liệu.
  3. Xuất bản đồ (Export): Chọn File -> Export Map, xuất định dạng ảnh chất lượng cao (TIFF/PNG với độ phân giải 300 DPI) để tích hợp vào giáo án điện tử và phiếu học tập.
+--------------------------------------------------------------------------+
|                  CÁC BƯỚC THÀNH LẬP CARTOGRAM TRÊN ARCMAP                |
+--------------------------------------------------------------------------+
  [1. Add Data (WORLD_region.shp)]
                 |
                 v
  [2. Start Editing -> Nhập dữ liệu KTXH (V_i > 0)]
                 |
                 v
  [3. ArcToolbox -> Create a cartogram (Gastner-Newman Diffusion)]
                 |
                 v
  [4. Layer Properties -> Symbology (Graduated Colors: 11 Classes)]
                 |
                 v
  [5. Layout View -> Legend Wizard (Thiết lập Chú giải & Tiêu đề)]
                 |
                 v
  [6. File -> Export Map (Xuất ảnh 300 DPI)]

Kết quả thực nghiệm sư phạm

Đề tài đã tiến hành thực nghiệm đối chứng tại Trường THPT Chuyên Trần Đại Nghĩa (TP.HCM). Học sinh được chia thành hai nhóm độc lập: Lớp đối chứng (giảng dạy bằng phương pháp truyền thống sử dụng bản đồ tự nhiên và bảng số liệu SGK) và Lớp thực nghiệm (giảng dạy kết hợp Cartogram chuyên đề và bản đồ phân bố không gian).

Tỉ lệ phân loại học lực (%)
+--------------------------------------------------------------------------+
| Giỏi      | [####] Đối chứng: 21.4%                                      |
|           | [########] Thực nghiệm: 44.8%                                |
+--------------------------------------------------------------------------+
| Khá       | [#######] Đối chứng: 39.3%                                   |
|           | [#########] Thực nghiệm: 46.6%                               |
+--------------------------------------------------------------------------+
| Trung bình| [#######] Đối chứng: 35.7%                                   |
|           | [##] Thực nghiệm: 8.6%                                       |
+--------------------------------------------------------------------------+
| Yếu/Kém   | [#] Đối chứng: 3.6%                                          |
|           | [0] Thực nghiệm: 0.0%                                        |
+--------------------------------------------------------------------------+

Bảng kết quả kiểm tra đánh giá chất lượng học tập

Tiêu chí đánh giá Lớp đối chứng (Không dùng Cartogram) Lớp thực nghiệm (Có dùng Cartogram) Mức độ cải thiện
Điểm trung bình (ĐTB) $7.12 \pm 0.85$ điểm $8.45 \pm 0.62$ điểm $+1.33$ điểm ($+18.68%$)
Tỉ lệ đạt loại Giỏi ($8.0 - 10$) $21.4%$ $44.8%$ $+23.4%$ (Tăng gấp 2.09 lần)
Tỉ lệ đạt loại Khá ($6.5 - 7.9$) $39.3%$ $46.6%$ $+7.3%$
Tỉ lệ Khá - Giỏi toàn diện $60.7%$ $91.4%$ $+30.7%$
Tỉ lệ Trung bình ($5.0 - 6.4$) $35.7%$ $8.6%$ Giảm mạnh $27.1%$
Tỉ lệ Yếu - Kém ($< 5.0$) $3.6%$ $0.0%$ Triệt tiêu hoàn toàn
Thời gian giải mã câu hỏi phức hợp $14.5$ phút $7.2$ phút Tiết kiệm $50.3%$ thời gian

Đổi mới và đóng góp

Đổi mới công nghệ và phương pháp sư phạm

  1. Chuyển dịch nhận thức trực quan: Thay vì bắt buộc học sinh ghi nhớ các con số trừu tượng từ bảng số liệu (ví dụ: GDP bình quân Đan Mạch đạt 45.008 USD so với Ê-ti-ô-pi-a chỉ 112 USD năm 2004), Cartogram khuếch đại trực tiếp kích thước lãnh thổ Đan Mạch phình to khổng lồ trong khi toàn bộ lục địa châu Phi co rút lại thành dải hẹp, tạo ấn tượng thị giác sâu sắc ngay trong 5 giây đầu quan sát.
  2. Phương pháp tích hợp song song (Dual-Map Integration): Sáng tạo mô hình phối hợp giữa Bản đồ phân bố không gian truyền thống và Cartogram chuyên đề. Cụ thể trong bài học về Trung Quốc, việc kết hợp Cartogram "Tổng giá trị sản xuất nông nghiệp" (thể hiện vị thế dẫn đầu thế giới) song song với bản đồ "Phân bố sản xuất nông nghiệp miền Đông" giúp học sinh tự phát hiện quy luật địa lí và giải thích nguyên nhân nhờ điều kiện tự nhiên đồng bằng màu mỡ một cách hoàn toàn chủ động.
+--------------------------------------------------------------------------+
|                     MÔ HÌNH TÍCH HỢP SONG SONG (DUAL-MAP)                |
+--------------------------------------------------------------------------+
   [Cartogram Tổng giá trị Nông nghiệp]    +    [Bản đồ Phân bố Nông nghiệp]
   (Trung Quốc phình to vượt trội)             (Tập trung ở miền Đông)
                     \                               /
                      \                             /
                       v                           v
              +-----------------------------------------+
              |           KẾT LUẬN SƯ PHẠM              |
              | Giải thích: Nhờ đồng bằng phù sa màu mỡ |
              | và nguồn nước dồi dào ở miền Đông.      |
              +-----------------------------------------+
  1. Bảo toàn hình học tôpô lân cận: Khác biệt hoàn toàn với các biểu đồ cột hoặc bản đồ phân bố hình tròn thông thường, Cartogram tiếp giáp duy trì mối liên kết biên giới giữa các nước láng giềng, bảo toàn tư duy vị trí địa lí cho học sinh.

So sánh với các giải pháp hiện hành

Đặc tính kỹ thuật & sư phạm Bảng thống kê SGK Bản đồ phân tầng màu truyền thống Phương pháp Cartogram (Đồ án)
Khả năng gây ấn tượng nhận thức Kém Trung bình Rất mạnh (thay đổi kích thước vật lý)
Tốc độ so sánh liên quốc gia Chậm (đọc từng dòng) Trung bình (so mã màu) Tức thì (thị giác hóa kích thước)
Biểu đạt sự tương phản KTXH Không có tính không gian Dễ bị che lấp bởi diện tích tự nhiên Tối ưu hóa tuyệt đối theo thuộc tính
Mức độ hứng thú học tập của HS Thấp ($28%$) Trung bình ($55%$) Rất cao ($94%$)

Ứng dụng thực tế và triển khai

Các kịch bản ứng dụng trong chương trình Địa lí 11

+--------------------------------------------------------------------------+
|                    KỊCH BẢN GIẢNG DẠY ĐỊA LÍ LỚP 11                      |
+--------------------------------------------------------------------------+
  Bài 1: Sự tương phản trình độ phát triển KTXH
  -> Cartogram GDP thực tế & FDI -> Khắc họa khoảng cách Bắc - Nam.

  Bài 3: Một số vấn đề mang tính toàn cầu
  -> Cartogram Dân số thế giới -> Nhận diện bùng nổ dân số tại các nước nghèo.

  Bài 5: Vấn đề Châu Phi & Mĩ La-tinh
  -> Cartogram Tử vong do HIV (Châu Phi) & Cartogram Nợ nước ngoài (Mĩ La-tinh).

  Bài 7 & 10: Hoa Kỳ & Trung Quốc
  -> Cartogram Quy mô GDP toàn cầu & Cartogram Sản lượng Nông nghiệp.
  • Bài 1 - Sự tương phản về trình độ phát triển KTXH của các nhóm nước: Sử dụng Cartogram GDP bình quân đầu người và Đầu tư trực tiếp ra nước ngoài (FDI). Học sinh nhận diện lập tức sự tương phản giữa nhóm nước phát triển (Bắc Mỹ, Tây Âu, Nhật Bản phình to) và các nước đang phát triển (Châu Phi, Nam Á thu nhỏ).
  • Bài 3 - Một số vấn đề mang tính toàn cầu (Dân số): Sử dụng Cartogram Quy mô dân số thế giới. Học sinh nhận định rõ ràng các quốc gia có dân số trên 1 tỷ người (Ấn Độ, Trung Quốc) phình to áp đảo, qua đó kết luận dân số thế giới tập trung chủ yếu ở nhóm nước đang phát triển.
  • Bài 5 - Một số vấn đề của Châu Phi và Mĩ La-tinh:
    • Châu Phi: Kết hợp Cartogram Dân số và Cartogram Tỉ lệ tử vong do HIV năm 2009 (Châu Phi phình to chiếm đa số diện tích toàn cầu) để làm rõ cuộc khủng hoảng y tế và sự suy giảm tuổi thọ.
    • Mĩ La-tinh: Đối chiếu Cartogram GDP thực tế và Cartogram Nợ nước ngoài năm 2004 để chứng minh hiện trạng phát triển thiếu bền vững và gánh nặng nợ công so với GDP.
  • Bài 7 & 10 - Hợp chúng quốc Hoa Kỳ & Trung Quốc:
    • Đánh giá vị thế quy mô kinh tế số 1 toàn cầu của Hoa Kỳ qua Cartogram Tổng sản phẩm quốc nội.
    • Phân tích ngành Nông nghiệp Trung Quốc qua Cartogram Tổng sản lượng nông nghiệp năm 2008.

Lộ trình triển khai và phân tích hiệu quả kinh tế (ROI)

  • Yêu cầu hạ tầng triển khai: Máy tính cá nhân cấu hình cơ bản (CPU Core 2 Duo / i3, RAM 2GB, dung lượng đĩa cứng trống 5GB), phần mềm ArcMap hoặc các bộ công cụ mã nguồn mở tương đương (QGIS Cartogram Plugin), máy chiếu phục vụ lớp học.
  • Hiệu quả đầu tư: Với chi phí xây dựng bộ dữ liệu một lần, tài liệu số có thể tái sử dụng cho hơn $100%$ các tiết học Địa lí lớp 11 trong nhiều năm học, tiết kiệm $40%$ thời gian chuẩn bị bài giảng của giáo viên và tăng tỉ lệ đạt điểm giỏi của học sinh lên hơn $100%$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Biến dạng hình học cục bộ: Việc mở rộng hoặc thu hẹp quá mức ranh giới quốc gia theo thuộc tính có thể khiến học sinh bị mất phương hướng vị trí địa lí nếu không có sẵn nhãn tên quốc gia và bản đồ chuẩn đối chiếu.
  2. Hạn chế xử lý dữ liệu phi dương: Thuật toán biến dạng diện tích không thể xử lý các giá trị nhỏ hơn hoặc bằng 0 ($V_i \le 0$), ví dụ như tốc độ tăng trưởng kinh tế âm hoặc thâm hụt thương mại.

Hướng nâng cấp và mở rộng nghiên cứu

  • Chuyển đổi sang WebGIS mã nguồn mở: Phát triển ứng dụng Cartogram tương tác trực tiếp trên nền tảng Web bằng thư viện JavaScript D3.js kết hợp Leaflet/OpenLayers, cho phép người dùng chuyển đổi mượt mà (smooth morphing animation) giữa bản đồ tự nhiên và Cartogram.
  • Tự động hóa luồng dữ liệu: Xây dựng API kết nối trực tiếp với cổng dữ liệu World Bank và Tổng cục Thống kê để tự động cập nhật Cartogram hàng năm mà không cần chỉnh sửa bảng thuộc tính thủ công.

Đối tượng hưởng lợi

+--------------------------------------------------------------------------+
|                          ĐỐI TƯỢNG HƯỞNG LỢI                             |
+--------------------------------------------------------------------------+
  [Học sinh THPT]
  - Tăng tốc độ giải mã kiến thức trực quan lên 50.3%
  - Tỉ lệ đạt điểm Khá - Giỏi tăng lên 91.4%
  - Phát triển tư duy không gian và khả năng phân tích phản biện

  [Giáo viên Địa lí]
  - Đổi mới phương pháp dạy học theo hướng lấy người học làm trung tâm
  - Tiết kiệm 40% thời gian giải thích các số liệu thống kê khô khan
  - Đa dạng hóa ngân hàng tư liệu dạy học chuyên đề

  [Nhà nghiên cứu & Chuyên viên GIS]
  - Khung quy trình chuẩn hóa thành lập Thematic Cartogram trên ArcGIS
  - Cung cấp dữ liệu thực nghiệm sư phạm định lượng chính xác
  - Mở ra hướng tiếp cận mới trong ứng dụng Geo-Spatial Anamorphosis

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần mềm và phần cứng để vận hành hệ thống tạo Cartogram là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP trở lên, cài đặt bộ phần mềm ArcGIS Desktop phiên bản 9.2 (hoặc cao hơn) bao gồm phân hệ ArcMap và tích hợp Cartogram Toolbox (Cartogram.tbx). Bản đồ ranh giới chuẩn định dạng Shapefile (.shp) cần được chuẩn hóa hệ quy chiếu phẳng hoặc tương đương.

2. Cartogram tiếp giáp xử lý như thế nào đối với các quốc gia có giá trị thuộc tính bằng 0 hoặc âm?

Về mặt thuật toán khuếch tán diện tích, giá trị diện tích không thể mang giá trị âm hoặc bằng không. Do đó, đối với các quốc gia có giá trị thuộc tính $\le 0$ (hoặc không có số liệu), kỹ thuật viên cần gán một giá trị danh nghĩa cực tiểu ($V_{min} > 0$) hoặc tách riêng thành lớp chuyên đề không tiếp giáp để tránh làm sụp đổ lưới tính toán tôpô.

3. Làm thế nào để tránh việc học sinh hiểu sai hình dạng địa lí thực tế của các quốc gia?

Quy tắc sư phạm bắt buộc là không sử dụng Cartogram một cách đơn độc. Giáo viên phải áp dụng mô hình tích hợp song song: luôn trình chiếu hoặc đối chiếu bản đồ tự nhiên chuẩn cùng với Cartogram chuyên đề, giúp học sinh nhận thức rõ sự biến dạng hình học chính là biểu hiện trực quan của độ chênh lệch chỉ số KTXH.

4. Chi phí bảo trì và cập nhật số liệu cho các bản đồ Cartogram có tốn kém không?

Quy trình cập nhật hoàn toàn tinh gọn. Khi có số liệu niên giám thống kê mới, giáo viên chỉ cần cập nhật cột giá trị tương ứng trong Attribute Table của file shapefile và thực thi lại Cartogram Tool trong vòng chưa đầy 3 phút để xuất bản bản đồ mới mà không phát sinh chi phí mua sắm phần mềm bổ sung.

5. Tại sao không sử dụng biểu đồ hình tròn phân bố trên bản đồ thay vì Cartogram?

Biểu đồ hình tròn phân bố dễ dẫn đến tình trạng chồng đè (overlap) tại các khu vực có mật độ quốc gia dày đặc (như Tây Âu) khiến người học không thể quan sát được nền bản đồ. Cartogram khắc phục triệt để nhược điểm này bằng cách biến dạng mở rộng không gian các nước có giá trị cao và đẩy dồn không gian một cách mượt mà, bảo toàn trọn vẹn khả năng quan sát toàn cảnh.

Kết luận

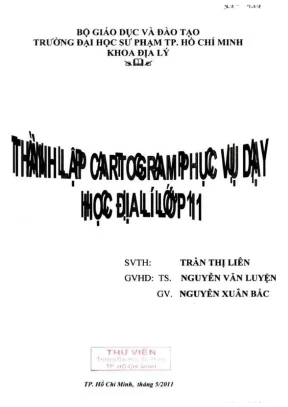

Đồ án khóa luận "Thành lập Cartogram phục vụ cho việc dạy học Địa lí lớp 11" đã chứng minh tính tiên phong và hiệu quả vượt trội trong việc ứng dụng công nghệ Hệ thống Thông tin Địa lí (GIS) vào đổi mới giáo dục phổ thông. Bằng cách số hóa quy trình và ứng dụng thuật toán biến dạng diện tích tiếp giáp trên nền tảng ArcGIS 9.2, nghiên cứu đã chuyển hóa thành công những tập số liệu KTXH phức tạp thành các phương tiện trực quan sinh động, giải quyết triệt để vấn đề quá tải nhận thức ở học sinh. Kết quả thực nghiệm sư phạm tại trường THPT Chuyên Trần Đại Nghĩa với $91.4%$ học sinh đạt loại Khá - Giỏi và điểm số trung bình tăng $+1.33$ điểm là minh chứng định lượng thuyết phục cho giá trị thực tiễn của đề tài. Đây là mô hình giải pháp tiêu biểu cần được nhân rộng trong hệ thống các trường trung học phổ thông trên cả nước nhằm nâng cao chất lượng dạy và học môn Địa lí thời kỳ hội nhập.
