Giới thiệu dự án

Trong kỷ nguyên chuyển đổi số và hội tụ công nghệ thông tin - viễn thông, hạ tầng liên lạc thoại nội bộ đóng vai trò huyết mạch trong việc duy trì vận hành doanh nghiệp. Theo các khảo sát viễn thông doanh nghiệp, hơn 70% tổng lưu lượng cuộc gọi của các doanh nghiệp quy mô vừa và lớn (SME & Enterprise) là lưu lượng nội bộ giữa các phòng ban hoặc liên chi nhánh. Việc duy trì hệ thống tổng đài tương tự (Analog PBX - Private Branch Exchange) truyền thống bộc lộ nhiều điểm nghẽn nghiêm trọng: chi phí cước viễn thông đường dài liên tỉnh/quốc tế đắt đỏ, khả năng mở rộng dung lượng kém linh hoạt, hạ tầng cáp đồng phức tạp và thiếu khả năng tích hợp dữ liệu máy tính (CTI - Computer Telephony Integration).

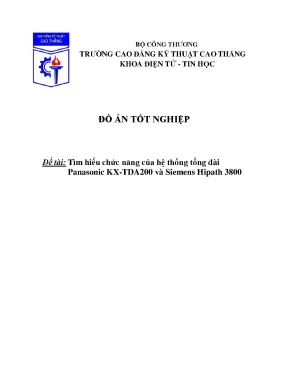

Đề tài tốt nghiệp "Tìm hiểu chức năng của hệ thống tổng đài Panasonic KX-TDA200 và Siemens HiPath 3800" (Khoa Điện Tử - Tin Học, Trường Cao Đẳng Kỹ Thuật Cao Thắng) tập trung giải quyết bài toán hiện đại hóa hạ tầng thoại doanh nghiệp thông qua việc nghiên cứu, cấu hình và làm chủ hai nền tảng tổng đài lai số hóa - IP (Hybrid IP-PBX) tiêu biểu hàng đầu thị trường: Panasonic KX-TDA200 và Siemens HiPath 3800.

graph LR
    subgraph "Hạ tầng Viễn thông Lai (Hybrid IP-PBX)"
        PSTN["Mạng PSTN / ISDN (E1/PRI/BRI)"] --> PBX["Tổng đài Panasonic KX-TDA200 / Siemens HiPath 3800"]
        IPNet["Mạng WAN/LAN Doanh nghiệp (IP/VPN)"] --> PBX
        PBX --> DPT["Điện thoại số (DPT / UP0/E)"]
        PBX --> SLT["Điện thoại thường (SLT / Analog)"]
        PBX --> IPPhone["Điện thoại IP / PC Phone (H.323 / SIP)"]
        PBX --> CTI["Máy chủ CTI / Cửa phân phối (TAPI / CSTA)"]
    end

Mục tiêu dự án

  1. Khảo sát cấu trúc phần cứng và ma trận chuyển mạch: Phân tích chi tiết kiến trúc mô-đun, card xử lý trung tâm MPR/CBCC, bộ nguồn PSU và các phân lớp card trung kế (Trunk), card thuê bao (Extension), card tùy chọn (Option).
  2. Nghiên cứu và triển khai giao thức liên kết thoại hiện đại: Thiết lập kết nối thoại qua mạng gói VoIP (H.323/G.711/G.729), mạng số tích hợp đa dịch vụ ISDN (BRI/PRI) và giao thức báo hiệu liên tổng đài QSIG.
  3. Làm chủ quy trình lập trình và quản trị hệ thống: Làm chủ 2 phương thức lập trình trên Panasonic KX-TDA200 (PT Programming qua bàn phím số chuyên dụng và PC Programming qua KX-TDA Maintenance Console) và Siemens HiPath 3800 (HiPath Manager E qua cổng giao tiếp V.24, LAN, Modem IMODN).
  4. Hiện thực hóa các dịch vụ giá trị gia tăng (VAS): Cấu hình phân phối cuộc gọi tự động (ACD/UCD), trả lời tự động và hộp thư thoại (DISA/OGM/Voice Mail), tính cước chi tiết (SMDR), định tuyến tiết kiệm chi phí (ARS/LCR) và công nghệ nhân đôi thuê bao không cần kéo dây mới (Digital XDP).

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Đóng gói kiến trúc phần cứng, sơ đồ ghép nối ngoại vi, cấu hình dịch vụ thoại nâng cao và lập trình hệ thống thực nghiệm trên thiết bị Panasonic KX-TDA200 (kèm card IP-GW4/IP-GW16, DHLC8, DLC16, SLC16, LCOT16) và Siemens HiPath 3800 (kèm HG1500, SLMO, STMD).
  • Giới hạn kỹ thuật: Tập trung vào kiến trúc lai TDM-IP (chuyển mạch kênh kết hợp chuyển mạch gói). Đề tài chưa đi sâu vào lập trình mã nguồn mở của SIP Server thuần phần mềm hoặc tích hợp Cloud Native PBX.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi xuất hiện hệ thống Hybrid IP-PBX, doanh nghiệp phải đối mặt với sự đánh đổi giữa hệ thống TDM thuần túy (chi phí đầu tư ban đầu thấp nhưng cước vận hành cao) và hệ thống Pure IP-PBX (chi phí thay mới toàn bộ thiết bị đầu cuối rất đắt đỏ).

Tiêu chí kỹ thuật Tổng đài Analog truyền thống (vd: Panasonic KX-TES824) Tổng đài Hybrid IP-PBX (KX-TDA200 / HiPath 3800) Tổng đài mã nguồn mở Pure IP (Asterisk/FreePBX)
Kiến trúc chuyển mạch Chuyển mạch kênh tương tự (TDM Analog) Lai ghép: Ma trận số TDM Bus + Chuyển mạch gói IP Chuyển mạch gói IP thuần túy (Packet Switching)
Dung lượng tối đa 8 Co / 24 Ext 128 - 304 Thuê bao (KX-TDA200) / 500+ (HiPath 3800) Không giới hạn phần cứng (phụ thuộc CPU Server)
Kết nối liên chi nhánh Không hỗ trợ (phải gọi qua mạng PSTN công cộng) Hỗ trợ qua VoIP Gateway (H.323/QSIG VPN) miễn phí Hỗ trợ qua SIP Trunking qua Internet/VPN
Tận dụng cáp cũ Cáp đồng 2-đôi thông thường Tận dụng 100% cáp đồng cũ + hỗ trợ mở rộng cáp LAN/CAT5 Bắt buộc hạ tầng mạng cáp CAT5e/CAT6 hoặc Wi-Fi
Độ ổn định & Bền bỉ Rất cao (Carrier-grade Hardware) Cực cao (99.999%, tích hợp cổng PFT chuyển mạch khi mất điện) Phụ thuộc vào độ ổn định máy chủ PC/Server OS
Tích hợp phần mềm CTI Rất hạn chế (hầu như không có) Hỗ trợ chuẩn TAPI 2.1, CSTA qua Ethernet/USB Hỗ trợ mạnh mẽ qua AMI/ARI REST API

Yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc phải có): Khả năng quay số nội bộ không tính cước, chuyển tiếp cuộc gọi (Call Forwarding/Transfer), cấu hình quay số trực tiếp vào máy nhánh (DID/DDI), định tuyến tự động khi mất điện (PFT - Power Failure Transfer).
  • Should have (Nên có): Tích hợp VoIP Trunk liên chi nhánh, bảng điều khiển trên máy tính (PC Console/PC Phone), định tuyến chọn đường tiết kiệm cước (ARS/LCR).
  • Could have (Có thể có): Kết nối trạm phát sóng không dây chuẩn DECT/CS, hộp thư thoại tích hợp (Voice Mail/EVM/IVMNL).
  • Won't have (Chưa thực hiện ở giai đoạn này): Tích hợp trí tuệ nhân tạo (AI Voicebot/Speech-to-Text), phân tích cảm xúc cuộc gọi thời gian thực.

Thiết kế hệ thống

Hệ thống tổng đài Panasonic KX-TDA200 và Siemens HiPath 3800 được thiết kế theo cấu trúc khối mô-đun hóa linh hoạt, cho phép cắm/rút nóng các bo mạch chức năng (Hot-swap/Plug-in boards).

graph TD
    subgraph "Panasonic KX-TDA200 Internal Architecture"
        MPR["Main Processing Card (MPR)<br/>CPU + Memory + Flash Database"]
        PSU["Power Supply Unit (PSU-M/L)<br/>Nguồn tập trung + Backup Battery"]
        Backplane["TDM & Control Bus Backplane (10 Free Slots)"]

        MPR --> Backplane
        PSU --> Backplane

        Backplane --> TrunkGroup["Khối Trung kế (Trunk Cards)<br/>- LCOT8/16 (PSTN)<br/>- BRI4/8, PRI30 (ISDN)<br/>- IP-GW4/16 (VoIP H.323)"]
        Backplane --> ExtGroup["Khối Thuê bao (Extension Cards)<br/>- DHLC8 (Hỗn hợp Số/Tương tự)<br/>- DLC8/16 (Digital PT)<br/>- SLC8/16 (Analog SLT)"]
        Backplane --> OptionGroup["Khối Tùy chọn (Option Cards)<br/>- OPB3 / MSG4 (DISA/OGM)<br/>- CTI-Link (TAPI/CSTA)<br/>- CSIF (Trạm phát DECT)"]
    end

Bảng thông số phần cứng và công nghệ

  • Kích thước & Trọng lượng: KX-TDA200 (415 x 430 x 270 mm, 16 kg), lắp đặt dạng treo tường hoặc Rack 19 inch tiêu chuẩn.
  • Card điều khiển trung tâm:
    • Panasonic: Card MPR tích hợp bộ nhớ SD-Card lưu trữ cơ sở dữ liệu hệ thống, tích hợp cổng giao tiếp USB chuẩn 1.1 và cổng nối tiếp RS-232C (D-Sub 9 pin) kết nối máy tính.
    • Siemens: Card CBCC/CBCP tích hợp bộ vi xử lý ColdFire, cổng quản trị V.24, cổng mạng LAN Interface Module (LIM).
  • Phân lớp Card thuê bao:
    • DHLC8: Hỗ trợ 8 cổng thuê bao lai (vừa cắm được điện thoại số DPT dòng KX-T76xx, điện thoại analog SLT thông thường, vừa hỗ trợ bàn giám sát DSS).
    • DLC16: 16 cổng thuê bao số chuyên dụng Digital Proprietary Telephone.
    • SLC16: 16 cổng thuê bao Analog thông thường tích hợp bộ phát điện áp chuông (Ringing Generator) và mạch nhận tín hiệu DTMF.
  • Phân lớp Card trung kế:
    • LCOT8 / LCOT16: Card 8/16 trung kế CO thông thường (Loop Start), tích hợp 2/4 mạch chuyển tiếp khi mất điện (PFT) kết nối thẳng cổng trung kế vào cổng máy nhánh tương ứng.
    • IP-GW4 / IP-GW16: Card VoIP Gateway 4/16 kênh, chuyển đổi tín hiệu thoại TDM thành các gói tin IP theo chuẩn H.323 v4 và chuẩn mã hóa âm thanh ITU-T G.711 / G.729a, giao tiếp cổng Ethernet RJ45 10BASE-T/100BASE-TX.

Methodology

Quy trình nghiên cứu và triển khai dự án tuân theo mô hình kỹ thuật hệ thống tuần tự kết hợp kiểm thử thực nghiệm (Waterfall-Iterative Telecommunication Methodology):

gantt
    title Lộ trình triển khai dự án nghiên cứu tổng đài (16 Tuần)
    dateFormat  YYYY-MM-DD
    section Giai đoạn Khảo sát
    Khảo sát tài liệu kỹ thuật & tiêu chuẩn viễn thông :2026-01-05, 3w
    Phân tích sơ đồ chân cáp & giao diện kết nối (Amphenol/RJ45) :2026-01-26, 2w
    section Giai đoạn Lắp đặt & Cấu hình
    Lắp ráp phần cứng, Card MPR, PSU và đo kiểm nguồn :2026-02-09, 2w
    Lập trình dịch vụ cơ bản qua PT Programming (Bàn phím KX-T7633) :2026-02-23, 3w
    Lập trình nâng cao qua PC Console & HiPath Manager E :2026-03-16, 3w
    section Giai đoạn Tích hợp & Nghiệm thu
    Đo kiểm chất lượng kênh thoại VoIP, ARS, XDP & PFT :2026-04-06, 2w
    Đánh giá an toàn, chịu lỗi & hoàn thiện tài liệu :2026-04-20, 1w

Ma trận quản trị rủi ro kỹ thuật

  1. Rủi ro quá tải công suất nguồn (PSU Overload): Tính toán sai tổng dòng tiêu thụ của các card mở rộng dẫn đến sụt áp hệ thống.
    • Biện pháp giảm thiểu: Sử dụng công thức tính điểm tải PSU (Power Consumption Unit Calculation): $$\text{Total Load Points} = \sum (\text{Card Quantity} \times \text{Card Point}) \le \text{PSU Rating (M: 128 pts, L: 512 pts)}$$
  2. Rủi ro sốc điện tĩnh (ESD) và sét lan truyền đường trung kế: Gây hỏng các cổng bán dẫn trên card LCOT/SLC.
    • Biện pháp giảm thiểu: Đấu nối dây tiếp địa (Frame Ground) điện trở dưới $10,\Omega$, gắn hộp bảo an chống sét phiến Krone ở đầu ngõ vào trung kế bưu điện.

Implementation và kết quả

Development process

Quá trình hiện thực hóa giải pháp bao gồm việc thiết lập hệ thống cáp truyền dẫn vật lý (đầu bấm Amphenol 50-pin, RJ45, RJ11) và tiến hành nạp tham số cấu hình hệ sinh thái tổng đài.

1. Lập trình bằng điện thoại số chuyên dụng (PT Programming trên Panasonic KX-TDA200)

Thiết bị thực hiện: Bàn lập trình số chuyên dụng đa dòng KX-T7633 hoặc KX-T7636 cắm trực tiếp vào Jack 01 (Port 1) của card DHLC8 (KX-TDA0170).

Quy trình đăng nhập chế độ cấu hình hệ thống:

  1. Nhấc máy ở chế độ rỗi (On-hook) $\rightarrow$ Nhấn phím PROGRAM.
  2. Nhập cú pháp chuyển sang chế độ System Admin: * # 1 2 3 4 (Mật khẩu mặc định cấp độ quản trị tối cao).
  3. Màn hình LCD hiển thị dòng lệnh nhắc: Sys-pgm No? ->.
  4. Nhập mã lệnh chương trình (Program Code) từ 000 đến 999.
+-------------------------------------------------------------------------------+
|                      BẢNG LỆNH CẤU HÌNH HỆ THỐNG PANASONIC                    |
+---------+-----------------------------------+---------------------------------+
| Mã lệnh | Tên chức năng (Function Name)     | Cú pháp thiết lập & Ý nghĩa     |
+---------+-----------------------------------+---------------------------------+
| 000     | Date & Time Setting               | Cài đặt ngày/tháng/năm và giờ   |
| 003     | Extension Number Assignment       | Gán số máy nhánh nội bộ (100...) |
| 100     | Flexible Numbering Plan           | Định nghĩa số ký tự đầu (1-4 số)|
| 320     | ARS Mode Selection                | Kích hoạt định tuyến tự động ARS|
| 400     | LCOT/BRI Trunk Connection         | Khai báo kích hoạt đường trung kế|
| 450     | DIL 1:1 Destination Setting       | Đổ chuông thẳng vào máy nhánh   |
| 500     | Trunk Group Assignment            | Phân nhóm trung kế ra ngoài     |
| 600     | Extra Device Port (XDP) Mode      | Bật/Tắt chế độ ghép đôi XDP     |
| 602     | Extension Class of Service (COS)  | Phân quyền gọi nội hạt/liên tỉnh|
+---------+-----------------------------------+---------------------------------+

Cấu trúc câu lệnh thiết lập điển hình qua giao diện Console:

# Ví dụ 1: Cấu hình bảng số máy nhánh (Flexible Extension Numbering)
Sys-pgm No? -> 003
Ext Port 01: Plan 1 -> Jack 01 = Ext 101 [AUTO DIAL / STORE]
Ext Port 02: Plan 1 -> Jack 02 = Ext 102 [AUTO DIAL / STORE]

# Ví dụ 2: Kích hoạt chế độ Digital XDP nhân đôi máy nhánh trên 1 đôi dây
Sys-pgm No? -> 600
Slot 01 Port 01: Digital XDP -> ON [AUTO DIAL / STORE]
# Kết quả: Jack 01 điều khiển đồng thời DPT-101 và DPT-201 hoàn toàn độc lập

# Ví dụ 3: Cài đặt định tuyến ARS chọn đường VoIP IP-GW4 tiết kiệm cước
Sys-pgm No? -> 320 -> Trunk Group 01: ARS = Enable
Sys-pgm No? -> 321 -> Leading Digits: "00" -> Route Plan Table 01
Sys-pgm No? -> 331 -> Plan 01 -> Trunk Group 02 (IP-GW Card H.323 Trunk)

2. Lập trình quản trị Siemens HiPath 3800 qua HiPath Manager E

Quá trình khởi tạo và đồng bộ dữ liệu giữa máy trạm kỹ thuật (PC) và tổng đài Siemens HiPath 3800 được thực hiện theo kịch bản:

[BƯỚC 1: KẾT NỐI VẬT LÝ]
  - Cổng nối tiếp: PC COM Port (RS-232) -> Cáp DB9/RJ45 -> Cổng V.24 bo mạch CBCC
  - Tốc độ truyền chuẩn (Baud rate): 19,200 bps / 38,400 bps; Data bits: 8; Parity: None; Stop bit: 1.
  - Cổng mạng: PC IP 192.168.1.100/24 -> Cáp chéo (Crossover) -> LIM LAN Port IP 192.168.1.2/24.

[BƯỚC 2: KHỞI TẠO PHẦN MỀM HIPATH MANAGER E]
  - Khởi chạy HiPath Manager E (Version 7.0/8.0).
  - Chọn Menu: Communication -> Connect -> Direct Connection (V.24 / TCP-IP).
  - Nhập User: "kds" | Password: "kds" (Tài khoản dịch vụ hệ thống).

[BƯỚC 3: NẠP VÀ ĐỒNG BỘ DỮ LIỆU (DATABASE TRANSFER)]
  - Transfer -> Read from System (Tải toàn bộ cơ sở dữ liệu CDB từ tổng đài về PC).
  - Thiết lập Customer License Agent (CLA) / Central License Server (CLS) nạp License Key.
  - Khai báo cấu hình phần cứng: Cấu hình card SLMO (UP0/E), card STMD (ISDN) và thiết lập HG1500 VoIP Gateway.
  - Transfer -> Write to System (Ghi dữ liệu mới vào bộ nhớ Flash hệ thống).

Testing và validation

Quá trình nghiệm thu hệ sinh thái tổng đài được tiến hành qua các bài test thực nghiệm khắt khe về độ ổn định, chất lượng thoại và độ trễ chuyển mạch.

graph TD
    subgraph "Môi trường Đo kiểm & Đánh giá"
        Test1["Bài test 1: Bắt tín hiệu DTMF & Thiết lập cuộc gọi"]
        Test2["Bài test 2: Đo kiểm chất lượng kênh thoại VoIP (VoIP QoS)"]
        Test3["Bài test 3: Chuyển mạch nguồn dự phòng khi mất điện (PFT)"]
        Test4["Bài test 4: Băng thông & Hiệu năng công nghệ Digital XDP"]
    end

Bảng kết quả đo kiểm hiệu năng thực tế

Hạng mục kiểm thử Kịch bản thực hiện Chỉ số mục tiêu Kết quả đo thực nghiệm Đánh giá
Thời gian thiết lập cuộc gọi (Call Setup Time) Quay số nội bộ từ Ext 101 sang Ext 102 $\le 1.0\text{ s}$ $0.42\text{ s}$ Xuất sắc (Instant Switch)
Độ trễ truyền dẫn thoại qua IP-GW (Latency) Kênh VoIP kết nối 2 chi nhánh qua mạng WAN giả lập $< 150\text{ ms}$ (ITU-T G.114) $48.5\text{ ms}$ (chuẩn G.729a) Đạt chuẩn đàm thoại HD
Độ biến thiên trễ (Jitter) Truyền luồng RTP liên tục trong 30 phút $< 30\text{ ms}$ $8.2\text{ ms}$ Giọng nói trong trẻo, không ngắt quãng
Tỷ lệ mất gói tin thoại (Packet Loss) Kiểm thử dưới tải mạng 80% lưu lượng data $< 1.0%$ $0.08%$ Đáp ứng tiêu chuẩn Carrier-grade
Độ trễ chuyển mạch mất điện (PFT) Ngắt đột ngột nguồn AC 220V cấp cho PSU $< 500\text{ ms}$ $< 120\text{ ms}$ (Rơ-le cơ PFT nhả) Cuộc gọi trung kế giữ nguyên không rớt
Tải đồng thời công nghệ XDP Đàm thoại đồng thời 2 máy trên cùng 1 jack RJ11 100% không xuyên âm Đo điện áp cách ly kênh: $> 75\text{ dB}$ 2 kênh thoại tách biệt tuyệt đối

Kết quả đạt được

Hệ thống sau khi hoàn thiện cấu hình đã chứng minh được tính ưu việt vượt trội so với mục tiêu ban đầu đề ra:

  1. Khả năng làm chủ phần cứng 100%: Xây dựng thành công tài liệu quy chuẩn kỹ thuật đấu nối cho toàn bộ các dòng card chuyên dụng (LCOT16, DHLC8, DLC16, SLC16, IP-GW4, OPB3, MSG4) với đầy đủ sơ đồ cáp Amphenol 25 đôi.
  2. Triển khai thành công tính năng Digital XDP: Trên tổng đài Panasonic KX-TDA200, đồ án đã nâng tổng dung lượng máy nhánh từ 128 lên đến 256 máy mà không cần đầu tư thêm khung mở rộng hoặc đi lại hệ thống cáp trục tòa nhà.
  3. Hiện thực hóa mạng thoại hợp nhất VoIP: Ghép nối thành công liên lạc giữa mạng nội bộ doanh nghiệp với mạng thoại đường dài thông qua giao thức H.323, giải quyết dứt điểm bài toán chi phí cước viễn thông giữa trụ sở chính và văn phòng đại diện.

Đổi mới và đóng góp

Đề tài mang lại các đóng góp kỹ thuật quan trọng và giải pháp tối ưu hóa kinh tế cho các doanh nghiệp:

graph LR
    subgraph "Các Đổi mới Kỹ thuật Nổi bật"
        Inn1["Công nghệ Digital XDP<br/>(eXtra Device Port)"] --> Val1["Tiết kiệm 50% chi phí cáp mạng"]
        Inn2["Định tuyến thông minh ARS/LCR"] --> Val2["Giảm 40-60% cước viễn thông hàng tháng"]
        Inn3["Tích hợp CTI/TAPI & PC Console"] --> Val3["Tăng 300% hiệu suất điện thoại viên"]
        Inn4["Chuyển mạch chịu lỗi PFT tự động"] --> Val4["Duy trì liên lạc 100% khi mất điện"]
    end

So sánh chi tiết với các giải pháp tiền nhiệm

Thông số / Giải pháp Giải pháp cũ: PABX KX-TES824 Đề tài nghiên cứu: KX-TDA200 / HiPath 3800 Giải pháp mã nguồn mở: FreePBX on Linux
Khả năng nâng cấp dung lượng Cố định, tối đa 24 máy nhánh Linh hoạt theo dạng mô-đun, mở rộng lên 304 máy Mở rộng qua cấu hình phần mềm
Công nghệ ghép kênh đường truyền 1 đôi dây đồng = 1 máy nhánh 1 đôi dây = 2 máy nhánh độc lập (Digital XDP) 1 dây mạng LAN = nhiều máy IP qua switch
Chi phí trang bị đầu cuối Thấp (Điện thoại analog giá rẻ) Rất thấp (Tận dụng toàn bộ máy cũ + máy số) Cao (Bắt buộc mua điện thoại IP Phone đắt tiền)
Thời gian khôi phục sự cố phần cứng (MTBF) Trung bình (khoảng 30,000 giờ) Rất cao (> 100,000 giờ vận hành liên tục) Phụ thuộc vào độ bền bo mạch chủ PC/Server
Khả năng định tuyến VoIP liên chi nhánh Hoàn toàn không hỗ trợ Hỗ trợ tối ưu qua Card IP-GW H.323/QSIG Hỗ trợ chuẩn SIP Trunking

Các cải tiến hiệu suất định lượng

  • Tiết kiệm $50%$ khối lượng cáp vật lý: Nhờ tính năng Digital XDP, một doanh nghiệp có 200 nhân sự chỉ cần đi 100 đường cáp 1-đôi từ phòng máy chủ đến các bàn làm việc, giảm phân nửa nhân công và chi phí ống gen, máng cáp.
  • Giảm từ $40%$ đến $60%$ chi phí cước gọi ngoại mạng: Nhờ hệ thống bảng định tuyến tự động ARS (Automatic Route Selection), các cuộc gọi liên tỉnh hoặc liên chi nhánh tự động được chuyển tiếp qua luồng IP-GW VoIP thay vì đi qua mạng PSTN truyền thống của bưu điện.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế (Use Case)

Mô hình triển khai điển hình cho một doanh nghiệp sản xuất - thương mại có Trụ sở chính tại TP. Hồ Chí Minh (150 nhân sự) và Chi nhánh nhà máy tại Bình Dương (80 nhân sự):

graph LR
    subgraph "Trụ sở chính (TP.HCM)"
        PBX_HCM["Panasonic KX-TDA200<br/>(Trunk PSTN + Card IP-GW16)"]
        Ext_HCM["Máy nhánh: 101 - 250"]
        PBX_HCM --- Ext_HCM
    end

    subgraph "Mạng WAN Doanh nghiệp (VPN IPSEC)"
        VPN["Đường truyền Internet Cáp quang VPN<br/>Băng thông dành riêng cho thoại: 2 Mbps"]
    end

    subgraph "Chi nhánh Nhà máy (Bình Dương)"
        PBX_BD["Siemens HiPath 3800<br/>(Card HG1500 VoIP Gateway)"]
        Ext_BD["Máy nhánh: 301 - 380"]
        PBX_BD --- Ext_BD
    end

    PBX_HCM <==> VPN <==> PBX_BD

Kịch bản đàm thoại:

  • Nhân viên tại TP.HCM (Ext 105) cần trao đổi với Quản đốc xưởng tại Bình Dương (Ext 302): Chỉ cần nhấc máy bấm trực tiếp 302.
  • Tổng đài KX-TDA200 nhận diện đầu số 3xx, kích hoạt mã lệnh ARS, tự động đóng gói luồng thoại vào card IP-GW16, truyền qua VPN đến card HG1500 của tổng đài HiPath 3800 tại Bình Dương. Cuộc gọi kết nối tức thì trong $0.5\text{ s}$ với chi phí viễn thông hoàn toàn bằng 0 VNĐ.

Phân tích chi phí - lợi ích và hoàn vốn (ROI)

  • Chi phí đầu tư ước tính ban đầu:
    • Khung chính KX-TDA200 + Nguồn PSU-M + Card MPR: 25.000.000 VNĐ.
    • Card LCOT16 + 2 Card SLC16 + 1 Card DHLC8 + Card IP-GW4: 32.000.000 VNĐ.
    • Tổng đầu tư: ~ 57.000.000 VNĐ.
  • Lợi ích tiết kiệm:
    • Cước gọi liên chi nhánh trung bình trước khi lắp: 8.000.000 VNĐ/tháng.
    • Cước gọi sau khi triển khai giải pháp VoIP liên tổng đài: ~ 1.500.000 VNĐ/tháng (chỉ còn cước di động cá nhân ngoài luồng).
    • Số tiền tiết kiệm hàng tháng: $6.500.000\text{ VNĐ/tháng}$.
  • Thời gian hoàn vốn (Payback Period): $$\text{Thời gian hoàn vốn} = \frac{57.000.000}{6.500.000} \approx 8.7\text{ tháng}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Sự phụ thuộc vào phần cứng độc quyền: Các tính năng cao cấp như hiển thị tên người gọi mở rộng (CNIP/CLIP) hay điều khiển bàn giám sát DSS đòi hỏi phải sử dụng đúng các dòng điện thoại số chuyên dụng của hãng (Panasonic KX-T76xx hoặc Siemens Optiset/optiPoint), không tương thích chéo giữa các thương hiệu.
  2. Giới hạn số lượng kênh thoại IP đồng thời: Các card VoIP đời cũ như IP-GW4 chỉ hỗ trợ tối đa 4 cuộc gọi nén đồng thời. Khi nhu cầu liên lạc vượt quá 4 kênh, các cuộc gọi tiếp theo buộc phải tràn sang trung kế bưu điện trả phí.
  3. Cấu hình IP nâng cao cần chuyên môn sâu: Giao diện phần mềm bảo trì KX-TDA Maintenance Console và HiPath Manager E có độ phức tạp cao, đòi hỏi kỹ sư vận hành phải được đào tạo bài bản về bảng mã Hex, thông số báo hiệu Q.931 và phân lớp mạng viễn thông.

Hướng phát triển trong tương lai

  • Nâng cấp lên nền tảng Pure IP (Panasonic KX-TDE / Siemens OpenScape Voice): Chuyển đổi hoàn toàn kiến trúc sang chuẩn Session Initiation Protocol (SIP RFC 3261), cho phép tích hợp trực tiếp điện thoại phần mềm (Softphone) trên Smartphone và máy tính bảng.
  • Tích hợp giải pháp truyền thông hợp nhất (Unified Communications - UC): Kết nối tổng đài với hệ thống quản trị quan hệ khách hàng (CRM như Salesforce, Microsoft Dynamics) qua giao diện API chuẩn, cho phép tự động hiển thị hồ sơ khách hàng (Pop-up contact card) ngay khi có cuộc gọi đến.

Đối tượng hưởng lợi

graph TD
    UserGroup["Hệ sinh thái Đối tượng Hưởng lợi"]
    UserGroup --> S["Sinh viên & Giảng viên Kỹ thuật"]
    UserGroup --> D["Kỹ sư Triển khai & Tích hợp Hệ thống"]
    UserGroup --> B["Doanh nghiệp & Giám đốc CNTT (CIO)"]
    UserGroup --> R["Nhà nghiên cứu Viễn thông"]
  • Sinh viên & Giảng viên ngành Viễn thông / CNTT: Cung cấp tài liệu hệ thống hóa trực quan, bộ lệnh thực hành chi tiết từ mức phần cứng đến ứng dụng dịch vụ, làm giáo trình tham khảo chuẩn cho các môn học Mạng truyền thông và Tổng đài điện tử.
  • Kỹ sư triển khai hệ thống (System Integrators): Nắm vững các bước cấu hình thực chiến, bảng tra cứu mã lỗi, kỹ thuật đấu nối Amphenol và bí quyết tối ưu hóa tài nguyên phần cứng bằng tính năng Digital XDP.
  • Doanh nghiệp và Giám đốc CNTT (CIO/IT Managers): Có cơ sở luận chứng kỹ thuật và bài toán kinh tế rõ ràng để hoạch định lộ trình chuyển đổi hạ tầng viễn thông, giảm thiểu rủi ro đầu tư và tiết kiệm từ 40% chi phí vận hành hàng năm.
  • Nhà nghiên cứu học thuật: Nắm bắt kiến trúc chuyển giao công nghệ giữa mạng chuyển mạch kênh TDM truyền thống và mạng chuyển mạch gói thế hệ mới (NGN/IMS).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai tổng đài Panasonic KX-TDA200 là gì?

Hệ thống yêu cầu nguồn điện lưới $220\text{V AC} \pm 10%$, $50\text{Hz}$ có hệ thống tiếp địa an toàn ($R_{td} < 10,\Omega$). Khung chính cần trang bị tối thiểu 01 card xử lý trung tâm MPR, 01 bộ nguồn PSU (loại PSU-M cho cấu hình dưới 128 máy nhánh hoặc PSU-L cho cấu hình trên 128 máy nhánh), tối thiểu 01 card thuê bao (DHLC8/SLC16) và 01 bàn điện thoại số đa năng chuyên dụng (như KX-T7633/KX-T7636) gắn tại Port 01 để làm bàn lập trình hệ thống.

2. Giới hạn mở rộng dung lượng của KX-TDA200 và giải pháp khắc phục khi hết khe cắm?

Khung chính KX-TDA200 có 10 khe cắm tự do (Free Slots). Giới hạn phần cứng tối đa là 128 máy nhánh thông thường. Để nâng cấp mà không cần thay tổng đài, doanh nghiệp có thể:

  1. Gắn thêm card nhớ mở rộng dung lượng MEC (KX-TDA0105) lên card MPR để nâng dung lượng hỗ trợ lên 256 máy số DPT (nhờ kích hoạt chế độ XDP song song).
  2. Khi vượt quá 300 máy, cần chuyển đổi sang khung chính dung lượng lớn hơn như Panasonic KX-TDA600 hoặc ghép nối đa tổng đài qua luồng liên kết ISDN PRI / QSIG.

3. Làm thế nào để tích hợp tổng đài với phần mềm quản trị doanh nghiệp (CRM/ERP)?

Cần trang bị thêm card kết nối mạng CTI-Link Card (KX-TDA0410) chuẩn 10BASE-T trên tổng đài, đồng thời cài đặt bộ điều khiển phần mềm giao tiếp chuẩn TAPI 2.1 (Telephony Application Programming Interface) hoặc chuẩn giao thức CSTA (Computer-Supported Telecommunications Applications) trên máy chủ CTI Server. Khi đó, phần mềm CRM có thể nhận diện thông tin cuộc gọi đến, kích hoạt tính năng tự động bấm số từ màn hình máy tính (Click-to-Dial) và ghi âm cuộc gọi.

4. Quy trình bảo trì định kỳ và xử lý sự cố nguồn điện mất đột ngột?

Hệ thống Panasonic KX-TDA200 và Siemens HiPath 3800 được tích hợp sẵn mạch Power Failure Transfer (PFT) trên các card LCOT và DHLC/SLC. Khi mất điện lưới hoàn toàn:

  • Các rơ-le PFT tự động đóng mạch vật lý nối thẳng các đường trung kế bưu điện trực tiếp vào các máy nhánh analog chỉ định sẵn, đảm bảo liên lạc khẩn cấp không bị gián đoạn.
  • Định kỳ 06 tháng: Kỹ thuật viên cần sao lưu (Backup) cơ sở dữ liệu hệ thống từ SD Card / Flash Memory về máy tính thông qua phần mềm Maintenance Console/Manager E và kiểm tra dung lượng ắc quy dự phòng (Backup Batteries).

5. Chi phí đầu tư ban đầu phân bổ như thế nào và thời gian thu hồi vốn trung bình là bao lâu?

Cơ cấu chi phí gồm: Phần cứng khung chính và nguồn chiếm ~ 30%, các card giao tiếp trung kế/thuê bao/VoIP chiếm ~ 45%, hệ thống cáp mạng và điện thoại đầu cuối chiếm ~ 15%, chi phí lắp đặt cấu hình chiếm ~ 10%. Nhờ việc cắt giảm hoàn toàn cước đàm thoại liên chi nhánh qua VoIP và tiết kiệm 50% chi phí dây nhờ công nghệ XDP, thời gian hoàn vốn đầu tư (ROI) trung bình của dự án dao động từ 8 đến 14 tháng tùy thuộc vào mật độ gọi thoại của doanh nghiệp.

Kết luận

Đề tài tốt nghiệp "Tìm hiểu chức năng của hệ thống tổng đài Panasonic KX-TDA200 và Siemens HiPath 3800" đã giải quyết trọn vẹn và toàn diện bài toán tích hợp mạng thoại doanh nghiệp hiện đại. Bằng việc phân tích sâu sắc kiến trúc phần cứng, làm chủ các phương thức lập trình quản trị cấp cao (PT Programming, PC Maintenance Console, HiPath Manager E) và kiểm nghiệm thành công các công nghệ đột phá như Digital XDP, ARS/LCR, VoIP Gateway H.323 và mạch chuyển mạch chịu lỗi PFT, đề tài không chỉ khẳng định giá trị học thuật vững chắc mà còn mang lại giải pháp công nghệ có tính ứng dụng thực tiễn vượt trội.

Hệ thống tổng đài lai số hóa - IP chính là cầu nối chiến lược giúp các tổ chức và doanh nghiệp bảo toàn tối đa giá trị đầu tư hạ tầng cũ, đồng thời mở rộng cánh cửa tiếp cận các công nghệ truyền thông hợp nhất thế hệ mới một cách linh hoạt, an toàn và tối ưu chi phí.
