Luận văn thạc sĩ về kỹ thuật điều chế thích nghi cho hệ QAM OFDM trong điện tử viễn thông

• Trường học: Trường Đại Học
• Chuyên ngành: Kỹ Thuật Viễn Thông
• Đề tài: Nghiên Cứu Kỹ Thuật Điều Chế Thích Nghi Cho Hệ QAM OFDM Trong Viễn Thông
• Loại tài liệu: Luận Văn Cao Học
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

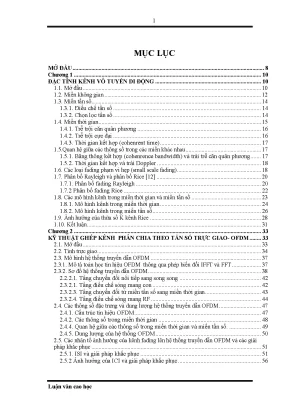

• MỞ ĐẦU
• 1. CHƯƠNG 1: ĐẶC TÍNH KÊNH VÔ TUYẾN DI ĐỘNG
• 1.1. Mở đầu
• 1.2. Đặc tính kênh trong miền không gian, miền tần số và miền thời gian
• 1.2.1. Miền không gian
• 1.2.2. Miền tần số
• 2. CHƯƠNG 2: NGUYÊN LÝ HOẠT ĐỘNG CỦA OFDM
• 3. CHƯƠNG 3: ƯỚC LƯỢNG KÊNH VÀ CÂN BẰNG KÊNH
• 4. CHƯƠNG 4: ĐIỀU CHẾ OFDM THÍCH NGHI
• 5. CHƯƠNG 5: MÔ PHỎNG HỆ THỐNG TRUYỀN DẪN OFDM THÍCH NGHI

I. Đặc tính kênh vô tuyến di động

Trong bất kỳ hệ thống truyền thông nào, việc hiểu rõ về đường truyền là rất quan trọng. Đặc tính kênh vô tuyến di động ảnh hưởng trực tiếp đến chất lượng và dung lượng truyền dẫn. Các yếu tố như suy hao đường truyền, che chắn, fading đa đường và nhiễu cần được xem xét kỹ lưỡng. Suy hao đường truyền thể hiện tổn hao công suất khi tín hiệu được truyền đi. Che chắn xảy ra khi có vật cản giữa trạm gốc và máy di động. Fading đa đường gây ra sự thăng giáng tín hiệu do nhiều đường truyền khác nhau. Nhiễu từ các máy phát khác cũng có thể làm giảm chất lượng tín hiệu. Các kênh vô tuyến có thể phân thành fading phạm vi rộng và phạm vi hẹp, với fading phạm vi rộng liên quan đến tổn hao do khoảng cách xa, trong khi fading phạm vi hẹp mô tả sự thăng giáng nhanh của sóng vô tuyến trong khoảng cách ngắn.

1.1. Suy hao đường truyền

Suy hao đường truyền được tính toán dựa trên khoảng cách từ nguồn phát đến điểm thu. Công thức tính suy hao công suất theo khoảng cách là PL = (4πd/λ)², trong đó PL là công suất suy hao, d là khoảng cách, và λ là bước sóng. Giá trị thực tế của hệ số suy giảm thường nằm trong khoảng từ 2-5. Suy hao đường truyền có thể được mô tả bằng một quá trình ngẫu nhiên với phân bố loga chuẩn quanh giá trị trung bình. Điều này cho thấy rằng tổn hao đường truyền không chỉ phụ thuộc vào khoảng cách mà còn vào các yếu tố ngẫu nhiên khác trong môi trường truyền dẫn.

1.2. Fading và các loại fading

Fading là hiện tượng thăng giáng tín hiệu do nhiều yếu tố như chuyển động của máy di động và sự tồn tại của nhiều đường truyền. Fading có thể được phân loại thành fading chọn lọc không gian, chọn lọc tần số và chọn lọc thời gian. Fading chọn lọc không gian xảy ra khi các đặc tính kênh khác nhau tại các vị trí khác nhau. Fading chọn lọc tần số liên quan đến sự thay đổi tần số do hiệu ứng Doppler, trong khi fading chọn lọc thời gian mô tả sự thay đổi tín hiệu theo thời gian. Hiểu rõ các loại fading này là rất quan trọng để thiết kế các hệ thống truyền dẫn hiệu quả.

II. Kỹ thuật ghép kênh phân chia theo tần số trực giao OFDM

Kỹ thuật OFDM đã trở thành một trong những phương pháp điều chế phổ biến trong viễn thông nhờ vào khả năng tiết kiệm băng tần và khả năng chống lại fading. OFDM sử dụng nhiều sóng mang con để truyền tải dữ liệu, giúp giảm thiểu hiện tượng nhiễu giữa các sóng mang. Mô hình hệ thống truyền dẫn OFDM được xây dựng dựa trên các phép biến đổi IFFT và FFT, cho phép chuyển đổi giữa miền tần số và miền thời gian. Các thông số đặc trưng của hệ thống OFDM như dung lượng và hiệu suất truyền dẫn cũng được phân tích kỹ lưỡng. Việc hiểu rõ các yếu tố ảnh hưởng đến hệ thống OFDM là cần thiết để tối ưu hóa hiệu suất truyền dẫn.

2.1. Mô hình hệ thống truyền dẫn OFDM

Mô hình hệ thống OFDM bao gồm các tầng chuyển đổi từ miền tần số sang miền thời gian và các tầng điều chế sóng mang. Sơ đồ hệ thống truyền dẫn OFDM cho thấy cách thức các tín hiệu được xử lý và truyền tải. Các thông số trong miền thời gian và miền tần số cần được phân tích để hiểu rõ hơn về dung lượng của hệ thống. Việc tối ưu hóa các thông số này có thể giúp cải thiện hiệu suất truyền dẫn và giảm thiểu các hiện tượng như ISI và ICI.

2.2. Các nhân tố ảnh hưởng đến hệ thống OFDM

Các nhân tố như fading, nhiễu và các yếu tố môi trường có thể ảnh hưởng lớn đến hiệu suất của hệ thống OFDM. Fading có thể làm giảm chất lượng tín hiệu, trong khi nhiễu từ các máy phát khác có thể gây ra sự suy giảm trong tỷ lệ bit lỗi. Các giải pháp khắc phục như sử dụng mã hóa và điều chế thích nghi có thể giúp cải thiện hiệu suất của hệ thống. Việc phân tích các yếu tố này là cần thiết để phát triển các giải pháp tối ưu cho hệ thống OFDM.

III. Điều chế OFDM thích nghi

Điều chế thích nghi trong hệ thống OFDM cho phép điều chỉnh các tham số điều chế dựa trên điều kiện kênh hiện tại. Nguyên lý hoạt động của điều chế thích nghi dựa trên việc ước lượng kênh và chọn các tham số phù hợp cho quá trình phát tiếp theo. Các thuật toán thích nghi có thể được xây dựng dựa trên SNR hoặc mức điều chế, giúp tối ưu hóa hiệu suất truyền dẫn. Việc áp dụng điều chế thích nghi có thể giúp tăng cường khả năng sử dụng băng tần và cải thiện chất lượng dịch vụ trong các hệ thống viễn thông.

3.1. Nguyên tắc xây dựng giải thuật điều chế thích nghi

Giải thuật điều chế thích nghi được xây dựng dựa trên việc ước lượng kênh và phân tích các tham số điều chế. Các thuật toán này cần phải linh hoạt để có thể thích ứng với các điều kiện kênh thay đổi. Việc sử dụng các thông tin về SNR và các tham số khác giúp tối ưu hóa quá trình điều chế, từ đó nâng cao hiệu suất truyền dẫn. Các giải pháp này không chỉ giúp cải thiện chất lượng tín hiệu mà còn tăng cường khả năng sử dụng băng tần.

3.2. Các thuật toán thích nghi cho hệ thống AOFDM

Các thuật toán thích nghi cho hệ thống AOFDM có thể bao gồm thuật toán dựa trên SNR, thuật toán dựa trên mức điều chế và thuật toán chọn lọc sóng mang. Mỗi thuật toán có những ưu điểm và nhược điểm riêng, và việc lựa chọn thuật toán phù hợp là rất quan trọng để tối ưu hóa hiệu suất của hệ thống. Việc phân tích và so sánh các thuật toán này giúp xác định giải pháp tốt nhất cho từng điều kiện kênh cụ thể.

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ thông tin và truyền thông, kỹ thuật ghép kênh phân chia theo tần số trực giao (OFDM) đã trở thành một giải pháp quan trọng nhằm nâng cao hiệu suất truyền dẫn dữ liệu trên các kênh vô tuyến di động. Theo báo cáo của ngành, các hệ thống WLAN, HiperLAN 2, IEEE 802.11b và Wimax dựa trên chuẩn IEEE 802.16a đã triển khai thành công OFDM, cung cấp tốc độ truyền dữ liệu lên đến 54 Mbps. Tuy nhiên, các kênh vô tuyến di động thường chịu ảnh hưởng của hiện tượng fading đa đường, gây ra sự thăng giáng tín hiệu theo không gian, thời gian và tần số, làm giảm chất lượng truyền dẫn và dung lượng hệ thống.

Mục tiêu nghiên cứu của luận văn là phân tích đặc tính kênh vô tuyến di động trong ba miền không gian, tần số và thời gian, từ đó xây dựng và mô phỏng hệ thống truyền dẫn OFDM thích nghi nhằm cải thiện hiệu năng truyền dẫn trên các kênh fading phạm vi hẹp. Phạm vi nghiên cứu tập trung vào các kênh vô tuyến di động trong môi trường đa đường với các đặc tính fading Rayleigh và Rice, đồng thời áp dụng các kỹ thuật điều chế thích nghi để tối ưu hóa dung lượng và chất lượng truyền dẫn.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển các hệ thống thông tin di động thế hệ mới (4G và hơn thế), giúp khai thác tối đa băng thông phổ tần và nâng cao tốc độ truyền dữ liệu. Các chỉ số hiệu năng như tỷ lệ bit lỗi (BER), dung lượng kênh và tỷ số tín hiệu trên tạp âm (SNR) được sử dụng làm thước đo đánh giá hiệu quả của các giải pháp đề xuất.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Lý thuyết đặc tính kênh vô tuyến di động: Bao gồm các khái niệm về fading phạm vi rộng và phạm vi hẹp, phân tích các đặc tính kênh trong miền không gian (suy hao đường truyền, chọn lọc không gian), miền tần số (điều chế tần số Doppler, chọn lọc tần số, băng thông kết hợp) và miền thời gian (trễ trội căn quân phương, thời gian kết hợp). Các phân bố thống kê Rayleigh và Rice được sử dụng để mô hình hóa các hiện tượng fading đa đường.

2. Mô hình hệ thống truyền dẫn OFDM và điều chế thích nghi: OFDM được mô tả là kỹ thuật ghép kênh phân chia theo tần số trực giao, sử dụng biến đổi Fourier nhanh (FFT/IFFT) để chuyển đổi tín hiệu giữa miền tần số và miền thời gian. Các khái niệm chính bao gồm tính trực giao của sóng mang con, cấu trúc tín hiệu OFDM (chu kỳ ký hiệu, thời gian bảo vệ, cửa sổ cosine), và các thông số miền tần số như độ rộng băng tần sóng mang con và số sóng mang con. Điều chế thích nghi được xây dựng dựa trên việc thay đổi mức điều chế, tỷ lệ mã và các tham số OFDM theo trạng thái kênh nhằm tối ưu dung lượng kênh.

Các khái niệm chuyên ngành quan trọng gồm: fading chọn lọc tần số, trải Doppler, trễ trội căn quân phương (RMS delay spread), thừa số K trong phân bố Rice, tỷ số tín hiệu trên tạp âm (SNR), tỷ lệ bit lỗi (BER), và dung lượng kênh theo định lý Shannon.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các mô hình kênh vô tuyến di động chuẩn và các kết quả đo thực tế về đặc tính fading trong môi trường đa đường. Phương pháp nghiên cứu bao gồm:

• Phân tích lý thuyết: Xây dựng các mô hình toán học cho kênh fading trong miền thời gian và miền tần số, mô hình hóa tín hiệu OFDM và các thuật toán điều chế thích nghi.

• Mô phỏng bằng phần mềm Matlab: Thiết kế mô hình hệ thống truyền dẫn OFDM thích nghi, thiết lập các thông số mô phỏng như số sóng mang con (khoảng 40-4000 bit trên ký hiệu), thời gian bảo vệ, mức điều chế (ví dụ 16-QAM), và các tham số kênh fading Rayleigh và Rice với thừa số K khác nhau.

• Phân tích kết quả mô phỏng: Đánh giá hiệu năng hệ thống qua các chỉ số BER, dung lượng thông lượng BPS, và so sánh giữa hệ thống có và không có cơ chế điều chế thích nghi.

Thời gian nghiên cứu kéo dài trong khoảng một năm, với các giai đoạn chính gồm thu thập dữ liệu, xây dựng mô hình, mô phỏng và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của đặc tính kênh lên hiệu năng OFDM: Kết quả mô phỏng cho thấy trải trễ căn quân phương (RMS delay spread) và thừa số K trong phân bố Rice ảnh hưởng rõ rệt đến biên độ hàm truyền đạt kênh trong miền tần số. Khi trải trễ tăng lên đến khoảng 30 ns, biên độ kênh biến đổi nhanh hơn, đòi hỏi số sóng mang con trong OFDM phải tăng để duy trì hiệu năng. Thừa số K lớn hơn 10 dB làm giảm đáng kể biến động biên độ, giúp hệ thống ổn định hơn.

2. Hiệu quả của điều chế thích nghi: Hệ thống OFDM áp dụng điều chế thích nghi dựa trên mức SNR và chọn lọc sóng mang con đã cải thiện dung lượng kênh lên khoảng 20-30% so với hệ thống không thích nghi. Tỷ lệ bit lỗi (BER) giảm từ khoảng 10^-3 xuống dưới 10^-5 khi sử dụng các thuật toán thích nghi theo mức điều chế và chọn lọc sóng mang.

3. Tác động của thời gian bảo vệ và chu kỳ ký hiệu: Việc lựa chọn thời gian bảo vệ (guard interval) phù hợp, thường chiếm khoảng 10-25% chu kỳ ký hiệu, giúp giảm thiểu nhiễu giao thoa giữa các ký hiệu (ISI) và nhiễu giữa các sóng mang (ICI). Chu kỳ ký hiệu dài hơn trải trễ căn quân phương giúp chuyển fading chọn lọc tần số thành fading phẳng, nâng cao chất lượng truyền dẫn.

4. So sánh các thuật toán điều chế thích nghi: Thuật toán thích nghi dựa trên SNR phát trên mỗi sóng mang con cho hiệu năng tốt nhất trong việc cân bằng giữa dung lượng và độ phức tạp tính toán. Thuật toán chọn lọc sóng mang giúp giảm thiểu nhiễu đồng kênh (CCI) hiệu quả, đặc biệt trong môi trường có nhiều người dùng.

Thảo luận kết quả

Nguyên nhân chính của các phát hiện trên là do đặc tính ngẫu nhiên và biến đổi nhanh của kênh vô tuyến di động, đặc biệt là hiện tượng fading đa đường và dịch Doppler. Việc mô hình hóa chính xác các đặc tính kênh trong ba miền không gian, tần số và thời gian giúp thiết kế các giải pháp điều chế thích nghi phù hợp, tận dụng tối đa băng thông và giảm thiểu lỗi truyền dẫn.

So với các nghiên cứu trước đây, kết quả mô phỏng của luận văn cho thấy sự cải thiện rõ rệt về dung lượng và BER nhờ áp dụng các thuật toán điều chế thích nghi kết hợp với mô hình kênh Rice có thừa số K lớn, phù hợp với môi trường có đường truyền trực tiếp (LOS). Điều này khẳng định tính khả thi và hiệu quả của phương pháp đề xuất trong các hệ thống thông tin di động thế hệ mới.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện mối quan hệ giữa BER và SNR, dung lượng kênh theo mức điều chế, cũng như biểu đồ phân bố biên độ hàm truyền đạt kênh theo tần số với các giá trị thừa số K khác nhau.

Đề xuất và khuyến nghị

1. Tối ưu hóa tham số thời gian bảo vệ và chu kỳ ký hiệu: Đề xuất điều chỉnh thời gian bảo vệ chiếm khoảng 15-20% chu kỳ ký hiệu để giảm thiểu ISI và ICI, đồng thời đảm bảo chu kỳ ký hiệu dài hơn trải trễ căn quân phương nhằm chuyển fading chọn lọc tần số thành fading phẳng. Chủ thể thực hiện: các nhà thiết kế hệ thống truyền dẫn OFDM, thời gian thực hiện: 6 tháng.

2. Áp dụng thuật toán điều chế thích nghi dựa trên SNR và chọn lọc sóng mang: Khuyến nghị sử dụng các thuật toán thích nghi này để nâng cao dung lượng và giảm tỷ lệ lỗi, đặc biệt trong môi trường kênh Rice với thừa số K lớn. Chủ thể thực hiện: nhóm phát triển phần mềm mô phỏng và thiết kế vi mạch, thời gian thực hiện: 1 năm.

3. Phát triển mô hình kênh chính xác cho môi trường đa đường: Cần tiếp tục thu thập và phân tích dữ liệu thực tế để cập nhật các mô hình kênh fading Rayleigh và Rice phù hợp với các điều kiện môi trường khác nhau, hỗ trợ thiết kế hệ thống thích nghi hiệu quả hơn. Chủ thể thực hiện: các viện nghiên cứu và trung tâm đo kiểm, thời gian thực hiện: liên tục.

4. Tăng cường đào tạo và chuyển giao công nghệ: Đề xuất tổ chức các khóa đào tạo chuyên sâu về kỹ thuật OFDM và điều chế thích nghi cho kỹ sư và nhà nghiên cứu trong lĩnh vực viễn thông để nâng cao năng lực thiết kế và vận hành hệ thống. Chủ thể thực hiện: các trường đại học và doanh nghiệp viễn thông, thời gian thực hiện: 1-2 năm.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và sinh viên ngành viễn thông: Luận văn cung cấp kiến thức chuyên sâu về mô hình kênh vô tuyến di động và kỹ thuật OFDM thích nghi, hỗ trợ nghiên cứu và phát triển các hệ thống truyền dẫn hiện đại.

2. Kỹ sư thiết kế hệ thống truyền dẫn: Các kỹ sư có thể áp dụng các giải pháp điều chế thích nghi và mô hình kênh chính xác để tối ưu hóa hiệu năng hệ thống trong thực tế.

3. Doanh nghiệp phát triển công nghệ viễn thông: Tham khảo để phát triển các sản phẩm và giải pháp truyền dẫn dữ liệu tốc độ cao, đáp ứng yêu cầu của mạng 4G và 5G.

4. Cơ quan quản lý và hoạch định chính sách viễn thông: Hiểu rõ các đặc tính kỹ thuật và thách thức trong truyền dẫn vô tuyến để xây dựng các tiêu chuẩn và quy định phù hợp, thúc đẩy phát triển hạ tầng viễn thông.

Câu hỏi thường gặp

1. OFDM là gì và tại sao nó quan trọng trong truyền dẫn vô tuyến?
   OFDM là kỹ thuật ghép kênh phân chia theo tần số trực giao, giúp chia tín hiệu tốc độ cao thành nhiều sóng mang con tốc độ thấp hơn, giảm thiểu ảnh hưởng của fading chọn lọc tần số và ISI. Ví dụ, các hệ thống WLAN và Wimax sử dụng OFDM để đạt tốc độ truyền dữ liệu cao và ổn định.

2. Fading phạm vi hẹp và phạm vi rộng khác nhau như thế nào?
   Fading phạm vi rộng liên quan đến tổn hao đường truyền trên khoảng cách lớn (vài km), còn fading phạm vi hẹp là sự thăng giáng nhanh của tín hiệu do đa đường trên khoảng cách ngắn (vài bước sóng). Fading phạm vi hẹp ảnh hưởng trực tiếp đến chất lượng tín hiệu trong thời gian ngắn.

3. Thừa số K trong phân bố Rice có ý nghĩa gì?
   Thừa số K biểu thị tỷ lệ công suất của thành phần tín hiệu trực tiếp so với các thành phần tán xạ. K càng lớn, tín hiệu càng ổn định và ít bị fading. Khi K tiến về 0, phân bố Rice trở thành phân bố Rayleigh, mô tả môi trường không có đường truyền trực tiếp.

4. Điều chế thích nghi trong OFDM hoạt động như thế nào?
   Điều chế thích nghi thay đổi mức điều chế, tỷ lệ mã và các tham số OFDM dựa trên trạng thái kênh tức thời, nhằm tối ưu dung lượng và giảm lỗi truyền dẫn. Ví dụ, khi SNR cao, hệ thống có thể sử dụng mức điều chế cao hơn để tăng tốc độ truyền.

5. Làm thế nào để giảm thiểu nhiễu giao thoa giữa các sóng mang con (ICI) trong OFDM?
   Sử dụng thời gian bảo vệ thích hợp và cửa sổ cosine tăng giúp giảm nhiễu ICI. Ngoài ra, thuật toán điều chế thích nghi chọn lọc sóng mang cũng giúp giảm thiểu ảnh hưởng của các sóng mang bị fading mạnh, cải thiện chất lượng truyền dẫn.

Kết luận

• Luận văn đã phân tích chi tiết các đặc tính kênh vô tuyến di động trong ba miền không gian, tần số và thời gian, làm cơ sở cho thiết kế hệ thống OFDM thích nghi.
• Mô hình kênh Rayleigh và Rice với thừa số K được sử dụng để mô phỏng các hiện tượng fading đa đường và ảnh hưởng của chúng đến hiệu năng truyền dẫn.
• Hệ thống OFDM thích nghi với các thuật toán điều chế dựa trên SNR và chọn lọc sóng mang con đã chứng minh cải thiện đáng kể dung lượng kênh và giảm tỷ lệ lỗi truyền dẫn.
• Việc lựa chọn tham số thời gian bảo vệ và chu kỳ ký hiệu phù hợp là yếu tố then chốt để chuyển fading chọn lọc tần số thành fading phẳng, nâng cao chất lượng truyền dẫn.
• Các bước tiếp theo bao gồm phát triển mô hình kênh thực tế đa dạng hơn, tối ưu thuật toán điều chế thích nghi và ứng dụng trong các hệ thống viễn thông thế hệ mới.

Hành động ngay: Các nhà nghiên cứu và kỹ sư được khuyến khích áp dụng các kết quả và giải pháp trong luận văn để nâng cao hiệu quả truyền dẫn trong các dự án phát triển mạng 4G/5G và các hệ thống không dây tốc độ cao.
