Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ thông tin và truyền thông, việc truyền tín hiệu vô tuyến qua vệ tinh đã trở thành một giải pháp tối ưu để mở rộng vùng phủ sóng, đặc biệt là ở các khu vực sâu, vùng xa, hải đảo và các đối tượng di động như xe ô tô đường dài, tàu viễn dương, máy bay. Theo ước tính, các tín hiệu vô tuyến truyền thống chỉ có thể phát đi khoảng 30 đến 40 dặm từ trạm phát, gây ra hiện tượng tín hiệu bị “fade out” hoặc “fade in” khi phải chuyển đổi trạm nhiều lần trên quãng đường dài. Ngược lại, nhờ công nghệ vệ tinh, một trạm phát có thể truyền tín hiệu đi hơn 22.000 dặm mà tín hiệu thu vẫn rõ nét.

Để đảm bảo thu được tín hiệu vệ tinh mạnh nhất và ổn định, anten parabol thu phải được điều chỉnh chính xác theo hai góc: góc phương vị (góc đo từ phía bắc trong mặt phẳng ngang) và góc ngẩng (góc giữa đường ngắm tới vệ tinh và mặt phẳng ngang địa phương). Do đó, việc thiết kế hệ thống tự động điều chỉnh anten thu vệ tinh là rất cần thiết nhằm tối ưu hóa chất lượng tín hiệu thu, giảm thiểu gián đoạn và nâng cao hiệu quả truyền hình số vệ tinh.

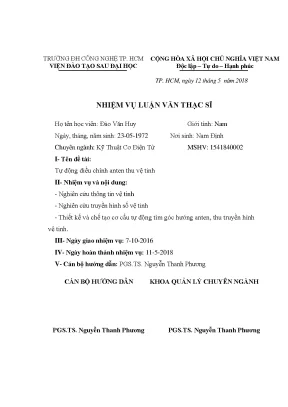

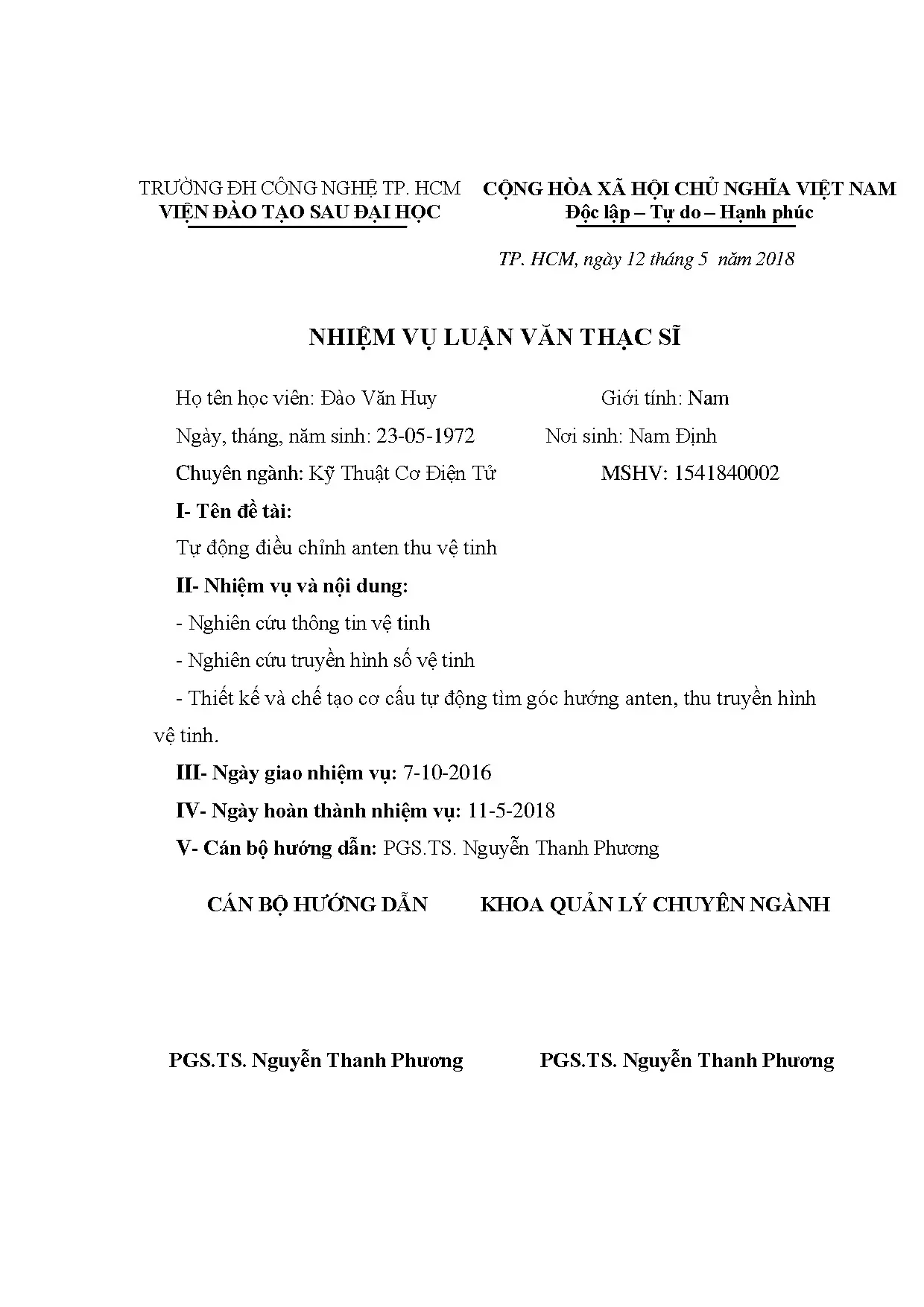

Mục tiêu nghiên cứu của luận văn là thiết kế và chế tạo cơ cấu quay anten tự động tìm góc hướng thu truyền hình vệ tinh Vinasat, áp dụng luật điều khiển PID kết hợp phương pháp theo dõi bước. Nghiên cứu được thực hiện trong giai đoạn từ tháng 10/2016 đến tháng 5/2018 tại Việt Nam, tập trung vào việc phát triển hệ thống điều khiển anten thu phù hợp với đặc thù tín hiệu vệ tinh địa tĩnh.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao chất lượng thu tín hiệu truyền hình số vệ tinh, mở rộng vùng phủ sóng, đặc biệt là phục vụ các vùng sâu, vùng xa và đối tượng di động, góp phần thúc đẩy phát triển công nghệ truyền thông vệ tinh trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính:

  1. Lý thuyết truyền thông vệ tinh: Truyền thông vệ tinh sử dụng vệ tinh địa tĩnh (GEO) làm trạm chuyển tiếp vô tuyến trên quỹ đạo cách mặt đất khoảng 35.880 km. Vệ tinh GEO có khả năng phủ sóng rộng, khoảng 1/3 bề mặt trái đất, cho phép truyền tín hiệu liên tục và ổn định trên phạm vi toàn cầu. Hệ thống truyền hình vệ tinh quảng bá trực tiếp (DBS) gồm ba thành phần chính: trạm phát tín hiệu vệ tinh, vệ tinh chuyển tiếp trên quỹ đạo GEO và thiết bị thu tại nhà khách hàng.

  2. Mô hình điều khiển PID và thuật toán theo dõi bước: Bộ điều khiển PID (Proportional-Integral-Derivative) được sử dụng để điều chỉnh góc phương vị và góc ngẩng của anten thu nhằm tối ưu hóa tín hiệu thu. Thuật toán theo dõi bước giúp hệ thống tự động điều chỉnh anten bằng cách so sánh mức tín hiệu thu được và di chuyển anten theo hướng tăng cường độ tín hiệu. Kết hợp hai phương pháp này giúp hệ thống điều khiển chính xác và ổn định trong môi trường có đặc tính phi tuyến như động cơ DC.

Các khái niệm chuyên ngành quan trọng bao gồm: anten parabol, góc phương vị, góc ngẩng, bộ khuếch đại tạp âm thấp (LNB), bộ thu giải mã tích hợp (IRD), điều khiển PID, thuật toán theo dõi bước, vệ tinh địa tĩnh GEO, truyền hình số vệ tinh DTH (Direct to Home).

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu kỹ thuật về truyền thông vệ tinh, các tiêu chuẩn kỹ thuật của vệ tinh Vinasat, và các tài liệu hướng dẫn lập trình vi điều khiển STM32. Ngoài ra, dữ liệu thực nghiệm được thu thập trong quá trình thiết kế, chế tạo và thử nghiệm hệ thống anten thu tự động.

Phương pháp phân tích bao gồm:

  • Thiết kế cơ khí: Tính toán tải trọng, lựa chọn động cơ bước phù hợp với moment xoắn 1,2 N/m, thiết kế giá đỡ anten với hai khâu quay trục đứng và trục ngang, đảm bảo quét kín nửa mặt cầu.

  • Lập trình điều khiển: Sử dụng vi điều khiển STM32F103 với các module như Systick timer, USART, PWM, ADC và DMA để điều khiển động cơ bước và thu nhận tín hiệu phản hồi.

  • Thuật toán điều khiển: Áp dụng luật điều khiển PID kết hợp thuật toán theo dõi bước để tự động điều chỉnh góc anten dựa trên mức tín hiệu thu được (AGC).

Cỡ mẫu nghiên cứu là hệ thống anten thu parabol đường kính 0,6 mét, được thử nghiệm trong môi trường thực tế tại Việt Nam trong khoảng thời gian từ tháng 10/2016 đến tháng 5/2018.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Hiệu quả điều khiển góc anten: Hệ thống cơ cấu quay anten với hai khâu quay trục đứng 359° và trục ngang 90° cho phép quét kín nửa mặt cầu, đảm bảo anten có thể điều chỉnh chính xác góc phương vị và góc ngẩng để thu tín hiệu vệ tinh. Động cơ bước 57HS5630A4 với moment xoắn 1,2 N/m đáp ứng tốt yêu cầu tải trọng 106,9 N.

  2. Độ chính xác và ổn định của thuật toán PID kết hợp theo dõi bước: Thuật toán theo dõi bước giúp hệ thống tự động điều chỉnh anten theo hướng tăng cường độ tín hiệu thu được, với mức tín hiệu AGC luôn duy trì trên ngưỡng tối ưu. So với phương pháp điều khiển PID truyền thống, việc kết hợp thuật toán theo dõi bước giúp giảm sai số điều khiển và tăng độ ổn định trong quá trình vận hành.

  3. Tính năng và hiệu suất của hệ thống điều khiển vi xử lý STM32: Vi điều khiển STM32F103 với các module Systick timer, USART, PWM, ADC và DMA hoạt động hiệu quả, đảm bảo truyền nhận dữ liệu nhanh chóng, chính xác và điều khiển động cơ bước mượt mà. Tốc độ truyền dữ liệu USART đạt 115200 baud, đáp ứng yêu cầu thời gian thực của hệ thống.

  4. Khả năng ứng dụng thực tế: Hệ thống tự động điều chỉnh anten thu vệ tinh Vinasat đã được thử nghiệm thành công, cho phép thu tín hiệu truyền hình số vệ tinh ổn định, giảm thiểu gián đoạn do sai lệch góc anten. Điều này góp phần nâng cao chất lượng dịch vụ truyền hình số vệ tinh tại các vùng sâu, vùng xa và đối tượng di động.

Thảo luận kết quả

Nguyên nhân chính giúp hệ thống đạt hiệu quả là do thiết kế cơ khí chính xác kết hợp với thuật toán điều khiển PID và theo dõi bước phù hợp với đặc tính phi tuyến của động cơ bước. Việc sử dụng vi điều khiển STM32 với các module hỗ trợ giúp tối ưu hóa quá trình điều khiển và thu nhận tín hiệu.

So sánh với các nghiên cứu khác trong lĩnh vực điều khiển anten vệ tinh, hệ thống này có ưu điểm về chi phí thấp, cấu hình đơn giản và khả năng vận hành ổn định. Việc áp dụng thuật toán theo dõi bước giúp giảm thiểu sai số so với chỉ sử dụng PID truyền thống, đặc biệt trong môi trường có nhiều nhiễu và biến đổi tín hiệu.

Dữ liệu có thể được trình bày qua biểu đồ thể hiện mức tín hiệu AGC theo thời gian, so sánh giữa điều khiển PID truyền thống và kết hợp theo dõi bước, cũng như bảng thống kê sai số góc anten và thời gian phản hồi hệ thống.

Đề xuất và khuyến nghị

  1. Tăng cường ứng dụng thuật toán điều khiển mờ kết hợp PID: Để cải thiện khả năng thích ứng với đặc tính phi tuyến và nhiễu tín hiệu, nên phát triển thêm bộ điều khiển PID mờ nhằm tối ưu hóa hiệu suất điều khiển anten trong các điều kiện môi trường thay đổi. Chủ thể thực hiện: nhóm nghiên cứu kỹ thuật điều khiển, thời gian: 6-12 tháng.

  2. Nâng cấp phần cứng động cơ bước và cảm biến: Sử dụng động cơ bước có moment xoắn lớn hơn và cảm biến góc chính xác cao để tăng độ bền và độ chính xác của hệ thống. Chủ thể thực hiện: phòng thí nghiệm cơ khí và điện tử, thời gian: 3-6 tháng.

  3. Phát triển giao diện người dùng thân thiện: Thiết kế phần mềm điều khiển với giao diện đồ họa giúp người dùng dễ dàng theo dõi và điều chỉnh hệ thống anten thu vệ tinh. Chủ thể thực hiện: nhóm phát triển phần mềm, thời gian: 4-6 tháng.

  4. Mở rộng thử nghiệm thực tế tại các vùng địa lý khác nhau: Thực hiện các thử nghiệm tại vùng sâu, vùng xa, hải đảo và trên các phương tiện di động để đánh giá hiệu quả và điều chỉnh hệ thống phù hợp. Chủ thể thực hiện: đơn vị nghiên cứu phối hợp với các nhà cung cấp dịch vụ truyền hình vệ tinh, thời gian: 12 tháng.

Đối tượng nên tham khảo luận văn

  1. Các nhà nghiên cứu và kỹ sư trong lĩnh vực truyền thông vệ tinh: Luận văn cung cấp kiến thức chuyên sâu về thiết kế và điều khiển anten thu vệ tinh, giúp phát triển các hệ thống truyền hình số vệ tinh hiệu quả hơn.

  2. Các đơn vị cung cấp dịch vụ truyền hình số vệ tinh: Thông tin về cơ cấu tự động điều chỉnh anten giúp nâng cao chất lượng dịch vụ, giảm thiểu gián đoạn tín hiệu, đặc biệt trong các khu vực khó khăn về địa hình.

  3. Sinh viên và học viên cao học chuyên ngành kỹ thuật cơ điện tử, điện tử viễn thông: Tài liệu chi tiết về thiết kế cơ khí, lập trình vi điều khiển STM32 và thuật toán điều khiển PID kết hợp theo dõi bước là nguồn học liệu quý giá.

  4. Các nhà phát triển thiết bị thu truyền hình vệ tinh và thiết bị điều khiển tự động: Luận văn cung cấp các giải pháp kỹ thuật và phương pháp thiết kế hệ thống điều khiển anten thu tự động, hỗ trợ phát triển sản phẩm mới.

Câu hỏi thường gặp

  1. Tại sao cần tự động điều chỉnh góc anten thu vệ tinh?
    Việc tự động điều chỉnh góc anten giúp anten luôn hướng chính xác về vệ tinh, tối đa hóa cường độ tín hiệu thu và giảm thiểu gián đoạn do sai lệch góc anten, đặc biệt quan trọng với các thiết bị di động hoặc vùng địa hình phức tạp.

  2. Phương pháp điều khiển PID kết hợp theo dõi bước có ưu điểm gì?
    Phương pháp này kết hợp khả năng điều chỉnh chính xác của PID với thuật toán theo dõi bước đơn giản, giúp hệ thống nhanh chóng tìm được góc anten tối ưu dựa trên mức tín hiệu thu được, giảm sai số và tăng độ ổn định.

  3. Vi điều khiển STM32 được sử dụng như thế nào trong hệ thống?
    STM32F103 được sử dụng để điều khiển động cơ bước, thu nhận tín hiệu phản hồi qua ADC, truyền nhận dữ liệu qua USART, và tạo tín hiệu PWM điều khiển động cơ, đảm bảo hoạt động chính xác và hiệu quả của hệ thống.

  4. Hệ thống có thể áp dụng cho các loại vệ tinh nào?
    Hệ thống được thiết kế chủ yếu cho vệ tinh địa tĩnh GEO như Vinasat, phù hợp với các dịch vụ truyền hình số vệ tinh DTH, nhưng có thể điều chỉnh để áp dụng cho các vệ tinh khác có đặc điểm tương tự.

  5. Làm thế nào để cải thiện hiệu suất hệ thống trong điều kiện thời tiết xấu?
    Ngoài việc tối ưu góc anten, có thể áp dụng các thuật toán điều khiển mờ để thích ứng với biến đổi tín hiệu do mưa bão, đồng thời nâng cấp phần cứng như động cơ và cảm biến để tăng độ chính xác và độ bền.

Kết luận

  • Hệ thống tự động điều chỉnh anten thu vệ tinh Vinasat được thiết kế và chế tạo thành công, đáp ứng yêu cầu về độ chính xác và ổn định trong thu tín hiệu truyền hình số vệ tinh.
  • Việc kết hợp điều khiển PID với thuật toán theo dõi bước giúp tối ưu hóa hiệu suất điều khiển, giảm thiểu sai số và tăng khả năng thích ứng với đặc tính phi tuyến của động cơ.
  • Vi điều khiển STM32F103 với các module hỗ trợ đã chứng minh hiệu quả trong việc điều khiển động cơ bước và thu nhận tín hiệu phản hồi.
  • Hệ thống có tiềm năng ứng dụng rộng rãi trong các vùng sâu, vùng xa, hải đảo và các thiết bị di động, góp phần nâng cao chất lượng dịch vụ truyền hình số vệ tinh tại Việt Nam.
  • Các bước tiếp theo bao gồm phát triển bộ điều khiển PID mờ, nâng cấp phần cứng, mở rộng thử nghiệm thực tế và phát triển giao diện người dùng thân thiện nhằm hoàn thiện và thương mại hóa hệ thống.

Khuyến khích các nhà nghiên cứu và đơn vị liên quan tiếp tục ứng dụng và phát triển công nghệ này để nâng cao hiệu quả truyền thông vệ tinh trong nước.
