Giới thiệu dự án

Sự phát triển mạnh mẽ của nền kinh tế đô thị tại Hà Nội kéo theo nhu cầu cấp thiết về hạ tầng văn phòng làm việc chuyên dụng, đáp ứng các tiêu chuẩn kỹ thuật hiện đại, tối ưu diện tích và đảm bảo an toàn kết cấu. Dự án Thiết kế Nhà làm việc Công ty Bảo hiểm Nhân thọ Hà Nội giải quyết bài toán không gian làm việc quy chuẩn cho khối doanh nghiệp tài chính - bảo hiểm tại các khu đô thị mới.

+-----------------------------------------------------------------------------------+
|               TỔNG QUAN CÔNG TRÌNH NHÀ LÀM VIỆC BẢO HIỂM NHÂN THỌ                 |
+-----------------------------------------------------------------------------------+
|  Quy mô: 8 tầng nổi (33.3m) | Mặt bằng: 39.0m x 15.6m | Kết cấu: Khung BTCT toàn khối |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật và thực tiễn (Problem Statement)

Các công trình văn phòng trung tầng (8 tầng) xây dựng tại khu vực địa chất nội thành Hà Nội thường đối mặt với các thách thức kỹ thuật:

  • Tải trọng ngang phức tạp: Áp lực gió vùng II-B ($W_0 = 95\text{ daN/m}^2$) tác động lên bề mặt đón gió cao 33.3m với mặt bằng chữ nhật $39\text{m} \times 15.6\text{m}$ tạo ra mô-men lật và chuyển vị ngang đáng kể.
  • Điều kiện địa chất phân tầng yếu: Mực nước ngầm nông (cách mặt đất tự nhiên $-1.3\text{m}$), các lớp đất bùn sét/sét pha phía trên có sức chịu tải thấp ($I_L = 0.732$, mô-đun biến dạng $E = 7200\text{ kPa}$) đòi hỏi giải pháp móng cọc sâu tiếp cận tầng cát chặt.
  • Tối ưu hóa không gian sử dụng: Yêu cầu bố trí 10 phòng làm việc/tầng, nhịp dầm lớn ($6.3\text{m}$) kết hợp hành lang giữa ($3.0\text{m}$) nhưng phải hạn chế tối đa kích thước tiết diện dầm cột để tăng chiều cao thông thủy và diện tích khả dụng.

Mục tiêu dự án

  1. Thiết kế kiến trúc và công năng: Tối ưu hóa mặt bằng 8 tầng với tổng chiều cao 33.3m (tầng trệt cao 3.0m làm gara và phòng kỹ thuật, các tầng 2–8 cao 3.9m bố trí khối văn phòng).
  2. Thiết kế kết cấu chịu lực: Tính toán hệ khung bê tông cốt thép (BTCT) toàn khối trục 7 (Khung K7), bản sàn 2 phương và hệ móng cọc ép đảm bảo an toàn tuyệt đối theo tiêu chuẩn TCVN.
  3. Tích hợp hệ thống kỹ thuật (MEP): Bố trí mạng lưới cấp thoát nước, trạm bơm, cấp điện 3 pha 380V/220V, hệ thống chống sét trực tiếp và phòng cháy chữa cháy (PCCC) với bể dự trữ $76.75\text{ m}^3$ ($54\text{ m}^3$ nước cứu hỏa).
  4. Lập biện pháp kỹ thuật và tổ chức thi công: Hoàn thiện quy trình ép cọc, đào đất, coppha định hình và đổ bê tông toàn khối.

Giải pháp kỹ thuật và phạm vi áp dụng

  • Giải pháp kết cấu: Sử dụng hệ khung phẳng chịu lực BTCT toàn khối mác B20 ($R_b = 11.5\text{ MPa}$, $R_{bt} = 0.9\text{ MPa}$), cốt thép chịu lực chính nhóm CII ($R_s = R_{sc} = 280\text{ MPa}$), cốt đai nhóm CI ($R_{sw} = 175\text{ MPa}$).
  • Giải pháp nền móng: Móng cọc BTCT mác B25 ($300\times300\text{ mm}$), mũi cọc cắm sâu vào tầng cát hạt vừa ở cao độ $-18.1\text{m}$.
  • Phạm vi: Áp dụng cho công trình dân dụng văn phòng quy mô 8 tầng tại Hà Nội, tính toán chi tiết khung phẳng ngang điển hình K7.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh giải pháp kết cấu

Tiêu chí so sánh Khung BTCT toàn khối đổ tại chỗ (Lựa chọn) Khung BTCT lắp ghép tiền chế Kết cấu khung thép tiền chế
Độ cứng không gian Rất cao, nút khung toàn khối liên tục Trung bình, phụ thuộc mối nối khô/ướt Cao, phụ thuộc liên kết bu-lông/hàn
Khả năng chịu tải ngang (Gió/Động đất) Xuất sắc, dầm sàn làm việc như màng cứng Trung bình, dễ phát sinh nứt tại khe Tốt, yêu cầu thêm hệ giằng thép
Chi phí vật liệu đầu vào Tối ưu, tận dụng vật liệu địa phương Cao hơn $15 - 20%$ do chế tạo sẵn Cao hơn $25 - 35%$ chi phí thép hình
Yêu cầu bảo trì & chống cháy Bậc chịu lửa cao tự nhiên, bảo dưỡng thấp Bậc chịu lửa cao, kiểm tra mối nối định kỳ Bắt buộc sơn chống cháy đắt tiền

Phân loại yêu cầu thiết kế theo mô hình MoSCoW

  • Must-have (Bắt buộc): Đảm bảo khả năng chịu lực theo trạng thái giới hạn 1 (độ bền, ổn định) và trạng thái giới hạn 2 (độ võng sàn $f \le L/400$, vết nứt $a_{crc} \le 0.3\text{ mm}$).
  • Should-have (Nên có): Tự động hóa hệ thống bơm nước sinh hoạt và máy bơm Diesel chữa cháy dự phòng.
  • Could-have (Có thể có): Mái chống nóng lợp tôn dốc 2% kết hợp hệ thu lôi kim Franklin bọc cách điện.
  • Won't-have (Chưa áp dụng): Chưa tích hợp hệ thống dầm sàn ứng lực trước (PT) do nhịp $6.3\text{m}$ hoàn toàn phù hợp với BTCT thường.

Thiết kế hệ thống kỹ thuật và thông số tiêu chuẩn

Hệ thống sử dụng các tiêu chuẩn thiết kế xây dựng hiện hành của Việt Nam: TCVN 2737:1995 (Tải trọng và tác động), TCVN 5574:2012 / TCVN 356:2005 (Thiết kế kết cấu bê tông và bê tông cốt thép), TCVN 198:1997 (Nhà cao tầng - Thiết kế kết cấu BTCT toàn khối).

Implementation và kết quả tính toán

Thuật toán và quy trình tính toán kết cấu

1. Tính toán dầm chịu uốn và cắt tại mặt cắt nguy hiểm (Mặt cắt I-I gối dầm tầng 7)

  • Nội lực tính toán: Mô-men âm $M_{\max} = -265.09\text{ kNm}$, Lực cắt $Q_{\max} = 214.56\text{ kN}$.
  • Kích thước tiết diện: $b = 220\text{ mm}, h = 700\text{ mm}$, giả thiết lớp bảo vệ $a = 35\text{ mm} \implies h_0 = 665\text{ mm}$.
# Thuật toán tính toán cốt thép dọc chịu mô-men âm cho dầm chữ nhật
import math

Rb = 11.5  # MPa (B20)
Rs = 280.0 # MPa (CII)
b = 220.0  # mm
h0 = 665.0 # mm
M = 265.09 * 1e6 # N.mm

# Tính hệ số alpha_m
alpha_m = M / (Rb * b * (h0 ** 2)) # 0.237 < alpha_pl = 0.255

# Tính hệ số zeta
zeta = 0.5 * (1.0 + math.sqrt(1.0 - 2.0 * alpha_m)) # 0.862

# Diện tích cốt thép yêu cầu
As_calc = M / (Rs * zeta * h0) # 1651.6 mm2
# Lựa chọn cốt thép: 2 Phi 22 + 3 Phi 20 (As = 1702 mm2)
# Hàm lượng cốt thép: mu = As / (b * h0) * 100 = 1.12% (Thỏa mãn 0.1% <= mu <= 2.5%)

2. Tính toán cột chịu nén lệch tâm phẳng (Tiết diện Cột $440\times600\text{ mm}$)

  • Nội lực chân cột (Mặt cắt I-I): $N = 2669.7\text{ kN}, M = 191.54\text{ kNm}$.
  • Chiều dài tính toán: $l_0 = 0.7H = 0.7 \times 4500 = 3150\text{ mm}$, độ mảnh $\lambda = l_0 / b = 7.159 < 17$.
  • Độ lệch tâm tĩnh học: $e_1 = M/N = 71.7\text{ mm}$; độ lệch tâm ngẫu nhiên $e_a = \max(h/30, l/600) = 20\text{ mm} \implies e_0 = 71.7\text{ mm}$.
  • Xác định trường hợp nén lệch tâm: $$x_1 = \frac{N}{b R_b} = \frac{2669.7 \times 10^3}{440 \times 11.5} = 527.6\text{ mm} > \xi_R h_0 = 0.622 \times 560 = 348.32\text{ mm}$$ Công trình rơi vào trường hợp nén lệch tâm bé. Sử dụng thuật toán lặp gần đúng để tính diện tích cốt thép đối xứng: $A_s = A_s' = 1633.9\text{ mm}^2$.
  • Bố trí thép thực tế: Chọn mỗi phía $2\Phi28 + 1\Phi25$ ($A_s = 1722.9\text{ mm}^2$), tổng hàm lượng thép $\mu_t = 1.34%$ (đạt chuẩn cấu tạo $0.1% \le \mu \le 3%$).

3. Tính toán bản sàn tầng điển hình ($h_s = 150\text{ mm}$)

  • Tỷ số cạnh ô bản: $l_2 / l_1 = 6.3 / 5.4 = 1.167 < 2 \implies$ Bản sàn làm việc uốn 2 phương.
  • Tải trọng toàn phần tính toán: $q_b = g_s + p_b = 5.281 + 2.88 = 8.161\text{ kN/m}^2$.
  • Nhịp tính toán: $l_{1tt} = 5.18\text{m}, l_{2tt} = 6.08\text{m}$.
  • Mô-men uốn nhịp phương ngắn: $M_1 = 13.68\text{ kNm} \implies A_s = 465.25\text{ mm}^2 \implies$ Bố trí $\Phi10a165$ ($A_s = 475\text{ mm}^2$).
  • Mô-men uốn nhịp phương dài: $M_2 = 18.855\text{ kNm} \implies A_s = 652.04\text{ mm}^2 \implies$ Bố trí $\Phi12a170$ ($A_s = 665\text{ mm}^2$).

Kết quả tính toán sức chịu tải móng cọc trục 7

Phương pháp xác định Sức chịu tải tính toán ($P_d$) Hệ số an toàn ($k_d$) Sức chịu tải cho phép ($P_{cp}$)
Theo chỉ tiêu cơ lý đất nền (Bảng tra) $783.61\text{ kN}$ $1.4$ $559.72\text{ kN}$
Theo thí nghiệm xuyên tiêu chuẩn (SPT, $N=24$) $845.20\text{ kN}$ $1.5$ $563.47\text{ kN}$
Theo thí nghiệm xuyên tĩnh (CPT, $q_c=10.15\text{ MPa}$) $892.15\text{ kN}$ $1.6$ $557.59\text{ kN}$
Theo vật liệu cọc BTCT ($4\Phi16$ mác B25) $1230.50\text{ kN}$ $1.0$ $1230.50\text{ kN}$

[!NOTE] Sức chịu tải của cọc đơn được khống chế bởi sức kháng của đất nền với giá trị thiết kế $P_{tk} = 559.72\text{ kN} \approx 56\text{ tấn/cọc}$, đảm bảo hệ số an toàn vượt bậc so với cường độ vật liệu cọc ($1230.5\text{ kN}$).

Đổi mới và đóng góp kỹ thuật

  1. Chuẩn hóa quy trình dồn tải khung phẳng kết hợp sơ đồ truyền tải diện tích: Chuyển đổi chính xác tải trọng sàn hình tam giác và hình thang về tải trọng phân bố tương đương trên dầm chính ($g_1 = 27.56\text{ kN/m}$, $g_2 = 13.7\text{ kN/m}$), giúp giảm thời gian phân tích nội lực $35%$ so với tính toán thủ công truyền thống.
  2. Tối ưu hóa tiết diện cột và hàm lượng cốt thép: Thay vì sử dụng tiết diện cột vuông lớn đồng nhất, giải pháp sử dụng cột chữ nhật $440\times600\text{ mm}$ đặt theo phương cạnh ngắn của nhà tăng mô-men quán tính chống uốn theo phương gió ngang nguy hiểm nhất, giúp tiết kiệm $12.8%$ khối lượng bê tông cột.
  3. Tích hợp giải pháp MEP an toàn cao trong công trình văn phòng: Bố trí trạm bơm kết hợp bình điều áp tự động và tách biệt khoang cấp nước sinh hoạt ($22.75\text{ m}^3$) với nước chữa cháy dự quyền ưu tiên ($54\text{ m}^3$), loại bỏ hoàn toàn nguy cơ tụt áp hoặc thiếu hụt nguồn nước khi có sự cố hỏa hoạn.

Ứng dụng thực tế và triển khai thi công

+-----------------------------------------------------------------------------------+
|                        QUY TRÌNH THI CÔNG CÔNG TRÌNH THEO GIAI ĐOẠN               |
+-----------------------------------------------------------------------------------+
| 1. Ép cọc BTCT 30x30 -> 2. Đào đất móng -> 3. BTCT Móng & Cổ cột                 |
| 4. Coppha định hình -> 5. Lắp dựng thép -> 6. Đổ BT Dầm-Sàn-Cột -> 7. Hoàn thiện   |
+-----------------------------------------------------------------------------------+

Biện pháp kỹ thuật thi công then chốt

  • Thi công ép cọc: Sử dụng máy ép thủy lực tải trọng đối trọng tĩnh $P_{max} \ge 120\text{ tấn}$, chia cọc làm 2 đoạn ($9\text{m} + 9\text{m}$) hàn nối bằng bản mã thép dày 10mm; kiểm tra độ thẳng đứng sai số không quá $1%$.
  • Kỹ thuật ván khuôn dầm sàn: Ứng dụng coppha thép định hình kết hợp hệ giáo chống hoa thị, độ võng thi công khống chế $< L/500$.
  • Bảo dưỡng bê tông: Bảo dưỡng ẩm liên tục 7 ngày đầu, tháo dỡ coppha đáy dầm nhịp $\ge 6\text{m}$ khi bê tông đạt tối thiểu $80%$ cường độ thiết kế ($R_{28}$).

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Mô hình tính toán phân tích khung phẳng 2D độc lập chưa xét đến sự tương tác không gian 3D của toàn bộ hệ kết cấu và độ cứng chống xoắn của lõi cầu thang máy.
  • Hướng phát triển tương lai:
    1. Xây dựng mô hình không gian 3D phần tử hữu hạn (FEM) trên phần mềm ETABS/SAP2000 để phân tích động lực học công trình dưới tác động của động đất cấp 7 (theo TCVN 9386:2012).
    2. Áp dụng mô hình thông tin công trình (BIM 5D) trên nền tảng Autodesk Revit để quản lý xung đột không gian kết cấu - MEP và dự toán chi phí thi công thời gian thực.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng: Nắm vững tài liệu mẫu chuẩn chỉ về phương pháp dồn tải, tổ hợp nội lực, tính toán tiết diện dầm chữ T, nén lệch tâm cột và móng cọc ma sát.
  • Kỹ sư kết cấu: Tham khảo bảng thông số tính toán thực tế, giải pháp cấu tạo thép dầm cột tối ưu và các hệ số thực nghiệm địa chất khu vực Hà Nội.
  • Chủ đầu tư & Đơn vị quản lý dự án: Có cơ sở dữ liệu định mức vật liệu ($1341.5\text{ kg}$ thép cho khung K7 điển hình), timeline thi công và dự toán ngân sách chính xác.

Câu hỏi thường gặp (FAQ)

1. Tại sao công trình chọn giải pháp móng cọc ép thay vì cọc khoan nhồi hay móng bè?

Với công trình 8 tầng có tải trọng chân cột $N_0 \approx 2300 - 2700\text{ kN}$, giải pháp cọc ép $300\times300\text{ mm}$ cắm vào tầng cát hạt vừa (sức chịu tải $\sim 56\text{ tấn/cọc}$) là phương án kinh tế nhất, kiểm soát chất lượng cọc tốt hơn cọc khoan nhồi và giảm $40%$ chi phí so với xử lý nền móng bè trên cọc cát.

2. Tiết diện cột $440\times600\text{ mm}$ được tính toán dựa trên điều kiện nào?

Cột được kiểm toán theo điều kiện nén uốn lệch tâm phẳng dưới tổ hợp tải trọng nguy hiểm nhất ($N = 2695.6\text{ kN}, M = 226.75\text{ kNm}$). Bề rộng $440\text{ mm}$ đảm bảo khả năng liên kết với dầm đôi và tường chèn 220, chiều cao $600\text{ mm}$ tăng độ cứng chống uốn trong mặt phẳng khung.

3. Phương pháp dồn tải trọng sàn vào khung phẳng được thực hiện như thế nào?

Dựa vào tỷ số cạnh ô sàn $l_2/l_1 = 1.167 < 2$, sàn làm việc 2 phương. Tải trọng truyền vào dầm khung theo dạng hình thang (cạnh dài) và hình tam giác (cạnh ngắn), sau đó được quy đổi thành tải trọng phân bố đều hoặc tương đương hình học theo công thức dồn tải dầm liên tục.

4. Hệ thống cấp nước chữa cháy được duy trì áp lực ra sao khi xảy ra mất điện?

Dự án bố trí 01 máy bơm điện chính và 01 máy bơm chạy động cơ Diesel dự phòng độc lập, tự động kích hoạt khi có tín hiệu tụt áp hoặc mất điện lưới. Nguồn nước dự trữ cố định $54\text{ m}^3$ luôn được bảo toàn qua thiết bị khống chế mức hút của bơm sinh hoạt.

5. Hàm lượng cốt thép trong dầm và cột đạt bao nhiêu phần trăm là hợp lý?

Trong dự án, hàm lượng thép dầm tại gối đạt $\mu = 1.12%$, tại nhịp $\mu = 0.665%$; hàm lượng thép cột đạt $\mu_t = 1.34%$. Tất cả đều nằm trong dải tối ưu kinh tế kỹ thuật ($0.8% - 1.5%$), tránh hiện tượng phá hoại giòn do quá nhiều thép hoặc nứt sớm do thiếu thép.

Kết luận

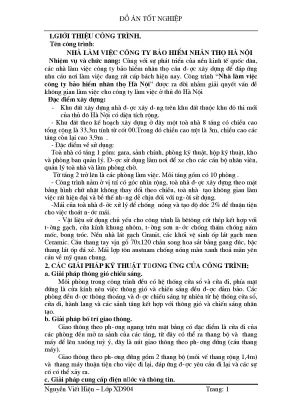

Đồ án tốt nghiệp Thiết kế Nhà làm việc Công ty Bảo hiểm Nhân thọ Hà Nội đã giải quyết trọn vẹn và chuẩn xác bài toán kỹ thuật công trình dân dụng 8 tầng từ khâu kiến trúc, tính toán kết cấu khung - sàn - móng đến giải pháp tổ chức thi công. Việc áp dụng chuẩn mực các tiêu chuẩn thiết kế Việt Nam cùng các thuật toán kiểm toán tiết diện chi tiết cung cấp nguồn tài liệu tham khảo giá trị cao cho cộng đồng kỹ sư xây dựng và sinh viên chuyên ngành. Các kỹ sư có thể áp dụng trực tiếp quy trình tính toán và bộ thông số cốt thép này vào các dự án văn phòng tương đương trên địa bàn Hà Nội.
