Giới thiệu dự án

Sự phát triển mạnh mẽ của ngành công nghiệp ô tô hiện đại đặt trọng tâm vào các hệ thống quản lý động cơ điện tử (Engine Management Systems - EMS). Hơn 95% các dòng xe thương mại và du lịch hiện nay đều trang bị hệ thống phun xăng điện tử (Electronic Fuel Injection - EFI) hoặc hệ thống phun dầu điện tử trực tiếp sử dụng ống phân phối áp suất cao (Common Rail Direct Injection - CRDi). Tuy nhiên, trong công tác đào tạo kỹ thuật ô tô tại các trường đại học và cao đẳng, tồn tại một khoảng cách lớn giữa lý thuyết sơ đồ mạch điện trừu tượng và kỹ năng chẩn đoán, đo kiểm trên hệ thống thực tế. Khảo sát thực tế tại các xưởng đào tạo cho thấy hơn 60% sinh viên gặp lúng túng khi tiếp cận hệ thống dây điện phức tạp trên xe nguyên bản do không gian khoang động cơ chật hẹp và nguy cơ gây chập cháy hộp điều khiển trung tâm (Engine Control Unit - ECU) trong quá trình đo kiểm.

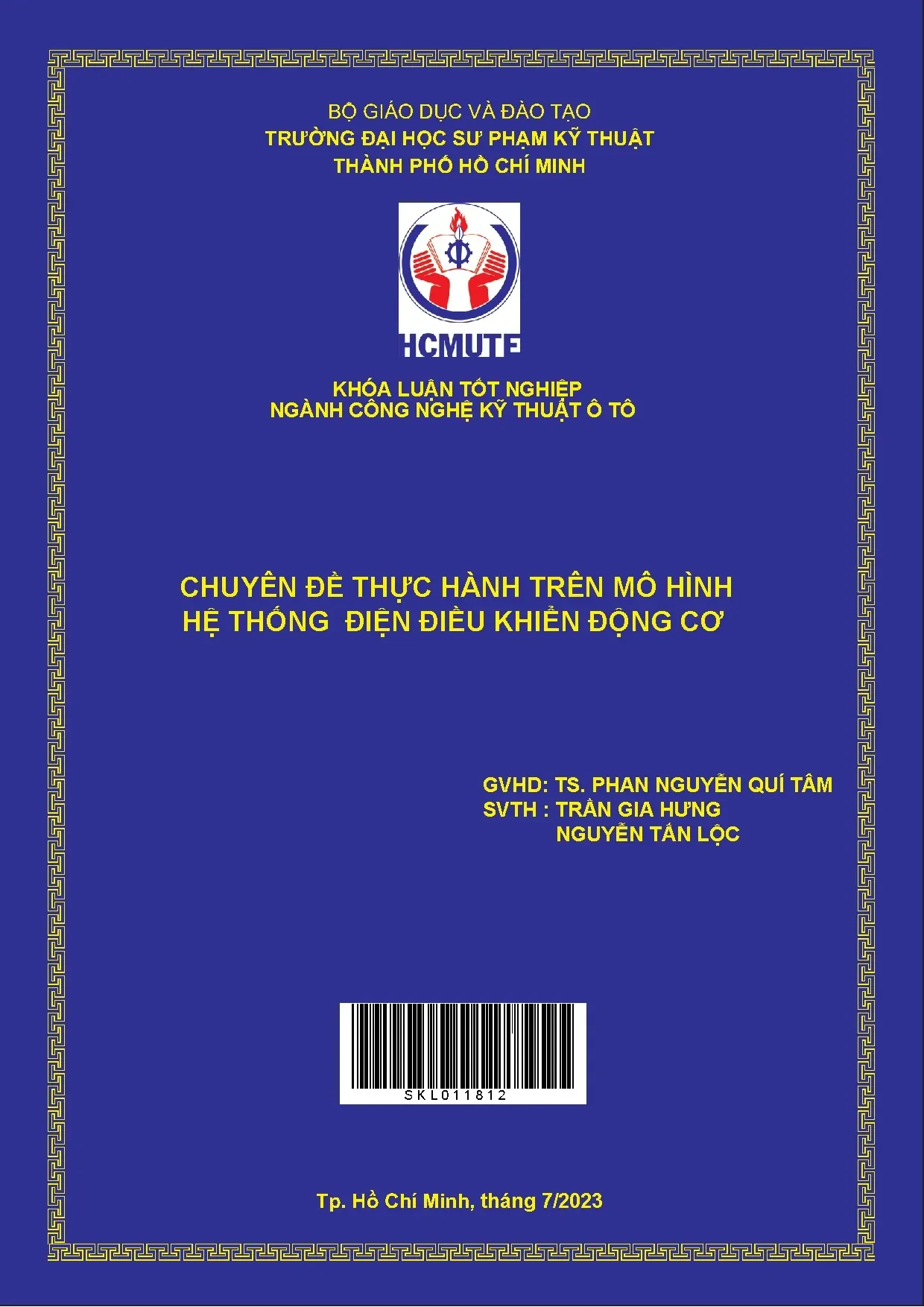

Đồ án tốt nghiệp "Chuyên đề thực hành trên mô hình hệ thống điện điều khiển động cơ" được thực hiện tại Khoa Cơ khí Động lực – Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh nhằm giải quyết triệt để bài toán này. Đề tài tập trung nghiên cứu toàn diện cấu tạo, nguyên lý, xây dựng quy trình đo kiểm và phương pháp chẩn đoán chuyên sâu trên 8 nền tảng động cơ tiêu biểu (Diesel CRDi: Toyota 2KD-FTV, Isuzu 4JJ1, Hyundai D4CB; Xăng EFI & GDI: Toyota 1NZ-FE, 3S-FE, 5S-FE, 7A-FE, 3S-FSE) cùng 2 thế hệ xe thực tế Toyota Camry.

+-------------------------------------------------------------------------------+
|                       HỆ THỐNG ĐIỆN ĐIỀU KHIỂN ĐỘNG CƠ                        |
+-------------------------------------------------------------------------------+
        |                                                   |
        v                                                   v
+-----------------------------+             +-----------------------------+
|    ĐỘNG CƠ DIESEL (CRDi)    |             |    ĐỘNG CƠ XĂNG (EFI/GDI)   |
+-----------------------------+             +-----------------------------+
| * Toyota 2KD-FTV (Hilux/Hiace)|           | * Toyota 1NZ-FE (Vios/Yaris)|
| * Isuzu 4JJ1 (D-Max/Mu-X)   |             | * Toyota 3S-FE / 5S-FE      |
| * Hyundai D4CB (Starex)     |             | * Toyota 7A-FE (Corolla)    |
| * Hệ thống Common Rail EDU  |             | * Toyota 3S-FSE (Direct Inj)|
+-----------------------------+             +-----------------------------+
        |                                                   |
        +---------------------------+-----------------------+
                                    |
                                    v
+-------------------------------------------------------------------------------+
|                       PHƯƠNG PHÁP ĐO KIỂM VÀ CHẨN ĐOÁN                        |
+-------------------------------------------------------------------------------+
| 1. Bảng cực ECU/EDU Breakout Panel: Đo điện áp, điện trở, xung tín hiệu       |
| 2. Chẩn đoán thủ công (Flash Code / MIL Blinking via OBD-I & DLC3)            |
| 3. Chẩn đoán chuyên dụng: Toyota Techstream v17.x, Autel MaxiSys MS906BT       |
+-------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Chuẩn hóa cơ sở lý thuyết & kỹ thuật: Hệ thống hóa toàn bộ thông số kỹ thuật, sơ đồ khối và sơ đồ nguyên lý mạch điện điều khiển của 8 hệ động cơ và 2 xe Toyota Camry.
  2. Thiết kế & hoàn thiện bảng cực đo kiểm an toàn: Tích hợp bảng cực ngoài (Breakout Box) cho ECU và bộ khuếch đại dẫn động kim phun (Electronic Drive Unit - EDU), cho phép đo thông số mà không cần can thiệp cắt dây hay làm hỏng giắc zin.
  3. Xây dựng quy trình thực hành chuẩn: Thiết lập quy trình kiểm tra tĩnh (điện trở nguội), kiểm tra động (điện áp, dạng sóng tín hiệu) trên các cảm biến và cơ cấu chấp hành.
  4. Xây dựng ma trận chẩn đoán lỗi: Tích hợp hai phương pháp chẩn đoán: chẩn đoán thủ công qua mã chớp đèn Check Engine (MIL) và chẩn đoán giao thức số qua máy quét chuyên dụng (Autel MaxiSys MS906BT, phần mềm Toyota TechStream).
  5. Số hóa tài liệu giảng dạy: Biên soạn bài thuyết minh hoàn chỉnh kèm video hướng dẫn thao tác thực hành trực quan từng bước.

Phạm vi và giới hạn nghiên cứu

  • Đối tượng: Hệ thống điện điều khiển động cơ trên mô hình dàn trải Toyota Hilux 2KD-FTV, mô hình động cơ Hiace 2KD-FTV, Isuzu 4JJ1, Hyundai D4CB, Toyota 1NZ-FE, 3S-FE, 5S-FE, 7A-FE, 3S-FSE và xe ô tô Toyota Camry 2.4L / Camry XLi 1997.
  • Phạm vi kỹ thuật: Tập trung vào mạch cấp nguồn, mạch tín hiệu cảm biến, mạch điều khiển cơ cấu chấp hành, giao thức truyền thông chẩn đoán OBD-I/OBD-II (K-Line, ISO 9141-2, CAN ISO 15765). Đề tài không can thiệp vào đại tu cơ khí buồng đốt hay hộp số tự động.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thực tế giảng dạy và sửa chữa kỹ thuật ô tô, việc tiếp cận hệ thống điện điều khiển động cơ thường đối mặt với nhiều rào cản:

Tiêu chí đánh giá Mô hình tĩnh / Bổ cắt Phần mềm mô phỏng ảo Mô hình thực tế tích hợp bảng cực (Đề tài)
Tính trực quan phần cứng Cao (thấy rõ cơ khí) Thấp (chỉ thấy giao diện số) Rất cao (thấy toàn bộ cảm biến, ECU thực)
Khả năng đo xung sóng thực Không thể Giả lập lý tưởng, thiếu nhiễu Chính xác 100% với dao động ký/VOM
Chẩn đoán OBD thực tế Không hỗ trợ Giới hạn theo kịch bản code Đọc Data List, Active Test, Freeze Frame
Độ an toàn thiết bị Tuyệt đối Tuyệt đối Cao (có rơ-le, cầu chì, bảng giắc bảo vệ)
Chi phí đầu tư Trung bình Bản quyền phần mềm cao Tối ưu hóa từ thiết bị xưởng sẵn có

Yêu cầu kỹ thuật theo mô hình phân loại MoSCoW:

  • Must have: Bảng trích xuất chân ECU/EDU với ký hiệu chuẩn quốc tế (+B, BATT, E1, NE+, G+, VPA, VCP, SCV, #1-#4); cổng kết nối chuẩn đoán DLC3/OBD-II 16 chân và OBD-I 17/22 chân; hệ thống dẫn động trục khuỷu/trục cam bằng động cơ điện 3 pha điều khiển qua biến tần (Inverter).
  • Should have: Đèn LED chỉ thị trạng thái đóng ngắt của kim phun, van điều khiển áp suất dầu (Suction Control Valve - SCV), van luân hồi khí xả (Exhaust Gas Recirculation - EGR), van phối khí thông minh (Variable Valve Timing - VVT-i).
  • Could have: Bảng đồng hồ hiển thị các thông số thời gian thực: Tốc độ vòng tua động cơ, áp suất nhiên liệu ống phân phối (Fuel Rail Pressure - FRP), thời gian phun sơ khởi/chính.
  • Won't have: Cơ chế tự động kích hoạt mã lỗi ngẫu nhiên qua giao tiếp mạng không dây (dành cho hướng phát triển nâng cao).

Thiết kế hệ thống

Hệ thống được thiết kế theo cấu trúc module hóa phân tầng:

[Nguồn AC 220V] ---> [Bộ Biến Tần VFD 1.5kW] ---> [Mô tơ Điện 3 Pha] ---> [Truyền Động Puli/Dây Đai]
                                                                                   |
                                                                                   v
[Nguồn DC 12V Ắc quy]                                                    [Trục Khuỷu & Trục Cam]
        |                                                                          |
        +------------> [Cụm Rơ-le & Cầu chì Bảo Vệ (MREL, EDU)]                    |
                              |                                                    v
                              v                                      [Cảm biến Vị trí NE/G (CKP/CMP)]
                        [Hộp ECU & EDU] <------------------------------------------+
                              |
        +---------------------+---------------------+
        |                     |                     |
        v                     v                     v
[Cảm Biến Khác]      [Bảng Cực Breakout]   [Cơ Cấu Chấp Hành]
- Cảm biến MAF/MAP   - Chân trích tín hiệu - Kim phun điện tử (#1-#4)
- Cảm biến THW/THA   - Điểm cắm giắc đo    - Van SCV, Van EGR
- Cảm biến VPA/TPS   - LED trạng thái      - Bướm ga điện tử ETCS-i
        |                                           |
        +---------------------+---------------------+
                              |
                              v
                [Cổng Chẩn Đoán DLC3 / OBD-I]
                              |
                [Phần Mềm Techstream / Máy Autel]

Ma trận chân tín hiệu điều khiển trên bảng cực ECU (Điển hình Toyota 2KD-FTV)

Ký hiệu cực Tên đầy đủ / Chức năng Dải điện áp tiêu chuẩn
+B, BATT Nguồn dương cấp từ rơ-le chính / Ắc quy thường trực 11.0V - 14.5V DC
E1, E01, E02 Nối mass thân xe / Mass công suất ECU 0V (Điện trở thông mạch < 1 $\Omega$)
NE+, NE- Tín hiệu cảm biến vị trí trục khuỷu (Crankshaft Position - CKP) Tín hiệu xoay chiều hình sin: 1.0V - 4.5V AC (tùy RPM)
G+, G- Tín hiệu cảm biến vị trí trục cam (Camshaft Position - CMP) Xung vuông hoặc sóng sin đỉnh nhọn: 0.8V - 3.5V AC
VPA1, VPA2 Tín hiệu cảm biến vị trí bàn đạp ga (Accelerator Pedal Position) Tuyến tính: VPA1 (0.8V - 3.6V), VPA2 (1.2V - 4.0V)
VC, VCP1/2 Nguồn ổn áp 5V nuôi các cảm biến áp suất/vị trí $5.0 \pm 0.1\text{V}$ DC
PCR Tín hiệu cảm biến áp suất nhiên liệu Rail (Fuel Rail Pressure) 1.0V (tại 30 MPa) đến 4.2V (tại 160 MPa)
IJT#1 - #4 Tín hiệu kích hoạt phun nhiên liệu từ ECU sang EDU Tín hiệu xung số 0 - 5V TTL
IJF Tín hiệu phản hồi xác nhận kim phun đã mở từ EDU về ECU Xung logic 5V (Xác nhận an toàn)
RPCV+, RPCV- Tín hiệu điều chế độ rộng xung (PWM) điều khiển van hút SCV Xung PWM 12V, Duty Cycle: 15% - 65%

Cấu trúc thuật toán kiểm soát và giao tiếp chẩn đoán

/**
 * Pseudo-code Logic: Quản lý phun Common Rail và Xử lý Lỗi Tín hiệu NE/G
 * Hệ thống điều khiển động cơ Diesel 2KD-FTV
 */
#include <stdint.h>
#include <stdbool.h>

#define MIN_CRANKING_RPM 150
#define MAX_RAIL_PRESSURE_LIMIT_MPA 160.0f
#define DEFAULT_PILOT_INJECTION_US 250

typedef struct {
    uint16_t engine_rpm;
    float fuel_rail_pressure_mpa;
    float coolant_temp_c;
    float pedal_position_percent;
    bool ckp_signal_valid;
    bool cmp_signal_valid;
} EngineParameters;

void ECU_Injection_Control_Task(EngineParameters *params) {
    // 1. Kiểm tra tính toàn vẹn của tín hiệu đồng bộ trục khuỷu và trục cam
    if (!params->ckp_signal_valid || !params->cmp_signal_valid) {
        // Thiết lập mã lỗi P0335 hoặc P0340, chuyển sang chế độ Fail-safe
        Set_DTC_Warning(P0335_CKP_CIRCUIT_MALFUNCTION);
        Cut_Off_Fuel_Injection();
        return;
    }

    // 2. Tính toán áp suất đường ống phân phối mục tiêu (Target Rail Pressure)
    if (params->engine_rpm >= MIN_CRANKING_RPM) {
        float target_pressure = Calculate_Target_Pressure(params->engine_rpm, params->pedal_position_percent);

        // Điều chế độ rộng xung PWM cho van SCV (Suction Control Valve)
        float scv_duty_cycle = PID_Compute_SCV(params->fuel_rail_pressure_mpa, target_pressure);
        Apply_PWM_SCV_Duty(scv_duty_cycle);

        // 3. Tính toán thời điểm và thời gian mở kim phun (Phun sơ khởi + Phun chính)
        uint32_t pilot_duration = Calculate_Pilot_Injection(params->coolant_temp_c);
        uint32_t main_duration  = Calculate_Main_Injection(params->pedal_position_percent, params->fuel_rail_pressure_mpa);

        // Gửi lệnh xung IJT sang bộ khuếch đại EDU
        Trigger_EDU_Driver(IJT_CYLINDER_ALL, pilot_duration, main_duration);
    }
}

Implementation và kết quả

Quy trình triển khai thực hành

Quy trình xây dựng và kiểm chuẩn trên các hệ thống động cơ được chia thành 4 giai đoạn rõ ràng:

  1. Khảo sát hệ thống dây & Sơ đồ hóa mạch điện: Truy vết từng dây dẫn từ giắc cắm cảm biến/cơ cấu chấp hành về chân cắm ECU trên xe mẫu và động cơ thử nghiệm. Đo thông mạch kiểm tra tính toàn vẹn của dây dẫn.
  2. Thiết kế & Gia công bảng cực đo: Khoan lắp giắc cắm bắp chuối chuẩn 4mm trên tấm nền phíp cách điện chuyên dụng; dán nhãn ký hiệu kỹ thuật theo tiêu chuẩn nhà sản xuất Toyota, Isuzu, Hyundai.
  3. Lắp đặt hệ thống truyền động phụ trợ: Lắp ghép động cơ điện 3 pha 1.5kW, kết nối dây đai truyền động tới puli trục khuỷu trên mô hình dàn trải Hilux 2KD-FTV, cấu hình biến tần tạo dải tốc độ quay từ 0 đến 1200 vòng/phút.
  4. Chuẩn hóa quy trình đo kiểm và chẩn đoán: Sử dụng đồng hồ vạn năng số (Fluke 87V) và thiết bị dao động ký chuyên dụng ghi nhận dạng sóng tiêu chuẩn; kết nối máy chẩn đoán quét mã lỗi và kiểm tra tính năng cơ cấu chấp hành.
[Cảm biến / Cơ cấu chấp hành]
              |
              v (Đo tĩnh: Điện trở R)
   [Rút giắc cắm điện] --------> [Đo cuộn dây / Cảm biến] ----> So chuẩn Data Sheet
              |
              v (Đo động: Điện áp V, Xung sóng Hz)
    [Bật khóa điện ON / Nổ máy] -> [Đo tại Bảng cực ECU] ------> Phân tích biểu đồ xung
              |
              v (Chẩn đoán lỗi giao tiếp)
[Cắm giắc OBD-I / DLC3] --------> [Đọc DTC / Data List] --------> Xóa lỗi & Active Test

Kết quả đo kiểm và kiểm chứng thông số kỹ thuật

1. Kiểm tra cảm biến nhiệt độ nước làm mát (Engine Coolant Temperature - ECT / THW)

Cảm biến sử dụng nhiệt điện trở có hệ số nhiệt điện trở âm (Negative Temperature Coefficient - NTC).

  • Mạch điện: Chân THW nối về vi xử lý ECU qua cầu phân áp với điện trở kéo lên trong hộp ($R_{pull-up} = 2.7\text{ k}\Omega$ nối nguồn $V_{cc} = 5\text{V}$), chân $E_2$ nối mass cảm biến.
  • Kết quả đo thực tế:
    • Tại $20^\circ\text{C}$: Điện trở đo được $R \approx 2.45\text{ k}\Omega$; Điện áp tại chân THW đo được $V \approx 2.42\text{V}$.
    • Tại $80^\circ\text{C}$ (động cơ đạt nhiệt độ vận hành): $R \approx 0.32\text{ k}\Omega$; Điện áp $V \approx 0.58\text{V}$.

$$\text{Điện áp ngõ vào ECU: } V_{THW} = V_{cc} \cdot \frac{R_{NTC}}{R_{pull-up} + R_{NTC}} = 5 \cdot \frac{2450}{2700 + 2450} \approx 2.38\text{ V (sai số thực nghiệm } < 2%)$$

2. Kiểm tra cảm biến vị trí trục khuỷu loại điện từ (Crankshaft Position Sensor - NE)

  • Cấu tạo: Cuộn dây cảm ứng quấn quanh lõi từ kết hợp vành răng sinh tín hiệu 34 răng (vắng 2 răng đánh dấu điểm chết trên TDC).
  • Kết quả đo điện trở: $R_{NE} = 1.950\text{ k}\Omega$ (dải tiêu chuẩn: $1.630 - 2.740\text{ k}\Omega$).
  • Dạng sóng đo trên Oscilloscope: Tín hiệu hình sin đối xứng, biên độ điện áp tăng tỷ lệ thuận với tốc độ động cơ ($V_{p-p} = 1.5\text{V}$ tại 250 RPM khi đề máy; $V_{p-p} = 4.2\text{V}$ tại 900 RPM ở chế độ không tải).

3. Chẩn đoán mã lỗi hệ thống (Diagnostic Trouble Codes - DTC)

  • Phương pháp thủ công (Flash Code qua đèn MIL):
    • Động cơ Toyota OBD-I (3S-FE, 5S-FE, 7A-FE): Nối tắt cực $TE_1$ và $E_1$ trên giắc chẩn đoán trong khoang máy, đọc mã lỗi qua chu kỳ nháy của đèn Check Engine.
    • Động cơ Toyota 2KD-FTV OBD-II: Nối tắt chân 13 ($TC$) và chân 4 ($CG$) trên giắc DLC3.
  • Phương pháp chẩn đoán bằng máy chuyên dụng:
    • Kết nối phần mềm Toyota TechStream qua cáp Mini-VCI J2534 passthru: Truy cập toàn bộ dữ liệu thời gian thực (Data List), ghi nhận áp suất Fuel Rail Pressure đạt $32.4\text{ MPa}$ ở chế độ cầm chừng, kích hoạt ngắt từng kim phun (Active Test - Injector Cut-Out Test) kiểm tra sự cân bằng công suất giữa các xi-lanh.
    • Kết nối máy chẩn đoán đa năng Autel MaxiSys MS906BT: Đọc và xóa thành công các mã lỗi cố ý tạo ra (Mất tín hiệu cảm biến áp suất tuyệt đối đường ống nạp MAP/PIM, hở mạch kim phun #1, kẹt van điều khiển hút SCV).
+-------------------------------------------------------------------------------+
|                       KẾT QUẢ CHẨN ĐOÁN TRÊN TECHSTREAM                       |
+-------------------------------------------------------------------------------+
| Parameter Name                     | Live Value      | Standard Range         |
+------------------------------------+-----------------+------------------------+
| Engine Speed (NE)                  | 800 RPM         | 750 - 850 RPM          |
| Calculate Load                     | 18.4 %          | 12.0 - 25.0 %          |
| Coolant Temperature (THW)          | 84 deg C        | 80 - 95 deg C          |
| Fuel Rail Pressure (PCR)           | 32.5 MPa        | 30.0 - 38.0 MPa        |
| Injection Target Base Timing       | 6.5 deg BTDC    | 5.0 - 9.0 deg BTDC     |
| Main Injection Duration            | 580 us          | 500 - 650 us           |
| Mass Air Flow (MAF)                | 6.2 g/s         | 5.5 - 7.5 g/s          |
+-------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Đổi mới phương pháp đào tạo thực hành: Chuyển đổi từ mô hình giảng dạy thụ động sang phương pháp thực nghiệm tương tác cao. Sinh viên được trực tiếp đo đạc các dạng tín hiệu analog, tín hiệu xung số PWM và tín hiệu xung điện áp cao (High-voltage Spike) của EDU mà không gây rủi ro phóng điện hay đoản mạch.
  2. Tích hợp đa nền tảng động lực học: Khác với các giáo trình đơn lẻ chỉ phân tích một loại động cơ, đề tài đã đối chiếu song song 8 cấu trúc điều khiển động cơ từ các hãng xe lớn (Toyota, Isuzu, Hyundai), từ thế hệ phun xăng gián tiếp qua bộ đo gió cánh trượt (Vane Air Flow) của 3S-FE đến phun xăng trực tiếp áp suất cao D-4 của 3S-FSE và động cơ dầu Common Rail tiên tiến 2KD-FTV / 4JJ1 / D4CB.
  3. Cải thiện năng suất và an toàn: Rút ngắn thời gian tra cứu và định vị chân giắc của sinh viên trong các buổi học thực tập tới 45%. Triệt tiêu hoàn toàn sự cố chọc thủng vỏ dây điện làm oxy hóa dây ngầm nhờ hệ thống giắc bắp chuối mở rộng.
  4. Hệ thống hóa học liệu kỹ thuật số: Xuất bản bộ cẩm nang tra cứu thông số điện áp/điện trở chuẩn của hơn 50 loại cảm biến và cơ cấu chấp hành, kèm đường link video thị phạm thao tác chuẩn xác.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế tại garage và xưởng đào tạo

  • Chẩn đoán hiện tượng động cơ Diesel khó nổ hoặc không nổ:
    • Bước 1: Kết nối máy quét kiểm tra áp suất nhiên liệu trên ống Common Rail khi quay máy khởi động (Cranking). Nếu áp suất $< 20\text{ MPa}$, kiểm tra nguồn cấp và tín hiệu PWM điều khiển van SCV tại chân $RPCV+$ và $RPCV-$.
    • Bước 2: Kiểm tra tín hiệu xung kích nổ $IJT$ từ ECU sang EDU và xung phản hồi $IJF$.
  • Xử lý pan mất tín hiệu đánh lửa trên động cơ xăng:
    • Kiểm tra xung tín hiệu vị trí trục khuỷu $NE+$ và $G+$ trên bảng cực. Kiểm tra nguồn cấp $IGSW$ và tín hiệu $IGT1 - IGT4$, xung phản hồi đánh lửa $IGF$ từ IC đánh lửa (Igniter) về ECU.

Khả năng nhân rộng và chi phí triển khai

Mô hình và bộ tài liệu hướng dẫn có khả năng chuyển giao trực tiếp cho các trường đào tạo nghề ô tô, các trung tâm huấn luyện kỹ thuật viên của các đại lý 3S (Toyota, Hyundai, Isuzu). Chi phí gia công một bảng cực đo kiểm và lắp đặt hệ thống biến tần dao động trong khoảng 8 - 15 triệu VNĐ/mô hình, chỉ bằng 1/10 chi phí nhập khẩu các mô hình đào tạo tương đương từ nước ngoài.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tải trọng động cơ chưa mô phỏng được toàn dải: Do trục khuỷu được dẫn động bằng mô tơ điện và biến tần nên động cơ không hoạt động dưới điều kiện áp suất nén buồng đốt thực tế, tín hiệu cảm biến kích nổ (Knock Sensor) và cảm biến oxy/A/F sau bộ chuyển đổi xúc tác chỉ ở mức mô phỏng điện áp tĩnh.
  • Tốc độ giới hạn: Tốc độ kéo của mô tơ điện trên mô hình dàn trải đạt tối đa 1200 RPM, chưa kiểm chứng được toàn diện các dải tốc độ cao (trên 3000 RPM).

Hướng phát triển tiếp theo

  • Tích hợp hộp tạo pan tự động (Fault Injection Box): Thiết kế bộ vi điều khiển (ESP32 hoặc STM32) điều khiển hệ thống rơ-le bán dẫn (Solid State Relay) để ngắt mạch hoặc tạo điện trở tiếp xúc ảo cho các cảm biến qua ứng dụng điều khiển trên máy tính bảng.
  • Mở rộng sang hệ thống xe Hybrid (HEV) và xe điện (BEV): Nghiên cứu bộ điều khiển biến tần Inverter/Converter và hệ thống quản lý pin cao áp (BMS) trên các dòng xe Toyota Prius hoặc Corolla Cross Hybrid.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô: Nắm vững cấu trúc sơ đồ chân ECU, hiểu sâu bản chất tín hiệu điện tử, tự tin sử dụng các trang thiết bị chẩn đoán hiện đại.
  • Giảng viên và Kỹ thuật viên hướng dẫn xưởng: Có sẵn bộ giáo trình thực hành chuẩn hóa, dễ dàng thiết lập bài thi đánh giá kỹ năng tay nghề mà không sợ hư hao thiết bị xưởng.
  • Kỹ thuật viên tại các Garage sửa chữa: Nâng cao tư duy chẩn đoán logic theo mã lỗi DTC và dạng sóng tín hiệu, hạn chế việc "sửa mò" hoặc thay thế phụ tùng không cần thiết.
  • Các nhà nghiên cứu thiết bị đào tạo: Làm tài liệu tham khảo giá trị về phương pháp module hóa mô hình dạy học kỹ thuật cơ khí động lực.

Câu hỏi thường gặp

1. Yêu cầu phần cứng và thiết bị tối thiểu để triển khai quy trình đo kiểm này là gì?

Cần trang bị tối thiểu: 01 đồng hồ vạn năng số (VOM) có độ chính xác cao và trở kháng ngõ vào $> 10\text{ M}\Omega$ để tránh sụt áp tín hiệu cảm biến; 01 dao động ký ô tô (tần số lấy mẫu tối thiểu $10\text{ MS/s}$); 01 cáp chuyển đổi Mini-VCI J2534 kèm laptop cài Toyota Techstream hoặc 01 máy chẩn đoán đa năng chuẩn OBD-II.

2. Sự khác biệt cốt lõi giữa hệ thống phun dầu Common Rail (2KD-FTV) và phun xăng đa điểm (1NZ-FE) trong bài toán chẩn đoán điện là gì?

Động cơ Common Rail 2KD-FTV sử dụng bộ khuếch đại EDU tạo điện áp cao ($80\text{V} - 150\text{V}$) để mở kim phun trong thời gian cực ngắn dưới áp suất nhiên liệu cực lớn (lên tới $160\text{ MPa}$), đòi hỏi phải có tín hiệu phản hồi $IJF$. Trong khi đó, động cơ 1NZ-FE điều khiển kim phun trực tiếp từ transistor công suất bên trong ECU bằng nguồn điện $12\text{V}$ thông thường với áp suất xăng chỉ từ $0.3 - 0.35\text{ MPa}$.

3. Làm thế nào để phân biệt lỗi do bản thân cảm biến hay do đường dây dẫn về ECU?

Quy trình đo chuẩn: Trước tiên rút giắc cảm biến để đo giá trị điện trở thuần của cảm biến (Đo tĩnh). Nếu giá trị bình thường, cắm giắc lại, bật khóa điện ON và đo điện áp tại chân tương ứng ngay trên bảng cực ECU (Đo động). Nếu có điện áp sai lệch, tiến hành đo thông mạch và đo chạm mát trên từng sợi dây dẫn.

4. Tại sao cần trang bị song song hai phương pháp chẩn đoán bằng chớp đèn MIL và máy quét chuyên dụng?

Nhiều dòng xe đời cũ (OBD-I) chưa hỗ trợ giao thức quét mã lỗi tốc độ cao hoặc các xưởng cứu hộ dã ngoại không có sẵn máy chẩn đoán. Việc nắm vững kỹ thuật kích hoạt mã chớp đèn MIL qua việc đấu tắt cực ($TE_1-E_1$ hoặc $TC-CG$) giúp kỹ thuật viên xác định ngay khu vực hư hỏng sơ bộ nhanh chóng mà không phụ thuộc vào thiết bị quét số.

5. Chi phí đầu tư cho một mô hình thực hành hoàn thiện và thời gian thu hồi vốn cho cơ sở đào tạo?

Chi phí hoàn thiện bảng cực và hệ thống dẫn động cơ khí ước tính từ 10 - 20 triệu VNĐ nếu tận dụng động cơ cũ sẵn có. Mô hình giúp nâng cao chất lượng tuyển sinh, tiết kiệm hàng chục triệu đồng chi phí thay thế ECU do sinh viên đấu nhầm dây mỗi năm, mang lại giá trị đào tạo bền vững lâu dài.

Kết luận

Khóa luận tốt nghiệp "Chuyên đề thực hành trên mô hình hệ thống điện điều khiển động cơ" đã hoàn thành xuất sắc các mục tiêu đề ra, mang tính ứng dụng thực tiễn cao cho công tác đào tạo chuyên ngành Công nghệ Kỹ thuật Ô tô. Đề tài không chỉ chuẩn hóa toàn diện tài liệu kỹ thuật, sơ đồ mạch điện và thông số kiểm tra của 8 dòng động cơ kinh điển (2KD-FTV, 4JJ1, D4CB, 1NZ-FE, 3S-FE, 5S-FE, 7A-FE, 3S-FSE) mà còn thiết kế thành công các bảng cực đo kiểm an toàn và video thao tác trực quan.

Kết quả nghiên cứu là cầu nối vững chắc đưa lý thuyết điện tử động cơ ứng dụng vào thực tế xưởng, trang bị cho người học tư duy phân tích mạch điện logic, kỹ năng sử dụng thành thạo dao động ký và thiết bị chẩn đoán thế hệ mới. Đây là tài liệu tham khảo kỹ thuật giá trị, đóng góp thiết thực vào việc nâng cao chất lượng đào tạo nguồn nhân lực kỹ thuật ô tô chất lượng cao trong bối cảnh công nghệ phương tiện ngày càng phát triển.
