Thiết kế và chế tạo mô hình giả lập tín hiệu đầu vào cho hệ thống điều khiển động cơ Kia

Khám phá quy trình thiết kế chế tạo mô hình giả lập tín hiệu đầu vào hệ thống điều khiển động cơ Kia, ứng dụng công nghệ hiện đại, đảm bảo hiệu quả tối ưu.

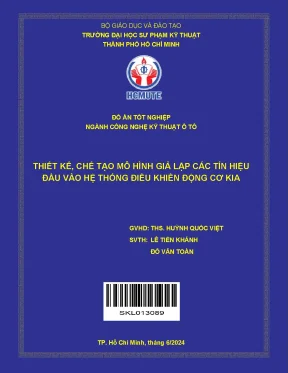

• Tác giả: Lê Tiến Khánh
• Người hướng dẫn: ThS. Huỳnh Quốc Việt
• Trường học: Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh
• Chuyên ngành: Công nghệ Kỹ thuật Ô tô
• Đề tài: Thiết kế, chế tạo mô hình giả lập các tín hiệu đầu vào hệ thống điều khiển động cơ Kia
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2024
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: Lý do chọn đề tài
• 1.1. Mục tiêu nghiên cứu
• 1.2. Đối tượng nghiên cứu
• 1.3. Phạm vi nghiên cứu
• 2. CHƯƠNG 2: LÝ THUYẾT HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ
• 2.1. Khái quát lịch sử hình thành – phát triển của Kia
• 2.2. Hoạt động cảm biến trên xe Kia Rio 2007
• 2.2.1. Cảm biến vị trí trục khuỷu
• 2.2.2. Cảm biến vị trí trục cam
• 2.2.3. Cảm biến nhiệt độ nước làm mát
• 2.2.4. Cảm biến khối lượng không khí nạp và nhiệt độ khí nạp
• 2.2.5. Cảm biến vị trí bướm ga
• 3. CHƯƠNG 3: THIẾT KẾ MÔ HÌNH
• 3.1. Thiết kế, xây dựng mô hình động cơ
• 3.2. Giả lập tín hiệu các cảm biến
• 3.2.1. Cảm biến đo gió
• 3.2.2. Cảm biến nhiệt độ không khí nạp
• 3.2.3. Cảm biến nhiệt độ nước làm mát
• 3.2.4. Cảm biến vị trí bướm ga
• 3.2.5. Cảm biến vị trục cam, trục khuỷu
• 3.2.6. Cảm biến Oxy
• 3.2.7. Cảm biến áp suất bình nhiên liệu
• 3.2.8. Cảm biến kích nổ
• 3.3. Giả lập các hệ thống điều khiển
• 3.3.1. Hệ thống đánh lửa
• 3.3.2. Hệ thống nhiên liệu
• 3.3.3. Hệ thống điều khiển tốc độ không tải
• 3.3.4. Quạt làm mát động cơ
• 3.3.5. Hệ thống thu hồi hơi xăng
• 3.4. Mô phỏng hệ thống PAN
• 4. CHƯƠNG 4: HƯỚNG DẪN SỬ DỤNG MÔ HÌNH
• 4.1. Các cụm cơ cấu trên mô hình
• 4.2. Hướng dẫn sử dụng mô hình
• 4.3. Các bài thực hành đánh PAN
• KẾT LUẬN VÀ ĐỀ NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về mô hình giả lập tín hiệu đầu vào

Mô hình giả lập tín hiệu đầu vào cho hệ thống điều khiển động cơ Kia là một công cụ quan trọng trong việc nghiên cứu và phát triển công nghệ ô tô. Thiết kế mô hình giả lập này không chỉ giúp người học hiểu rõ hơn về cấu trúc và chức năng của hệ thống mà còn hỗ trợ trong việc chẩn đoán và sửa chữa. Mô hình này cho phép mô phỏng các tín hiệu từ các cảm biến khác nhau, từ đó giúp người dùng có thể thực hành và kiểm tra các tình huống thực tế mà hệ thống có thể gặp phải. Việc giả lập tín hiệu từ các cảm biến như cảm biến vị trí trục khuỷu, cảm biến nhiệt độ nước làm mát, và cảm biến khối lượng không khí nạp là rất cần thiết để đảm bảo hệ thống hoạt động hiệu quả.

1.1. Tầm quan trọng của mô hình giả lập

Mô hình giả lập tín hiệu đầu vào đóng vai trò quan trọng trong việc nâng cao hiệu quả học tập và nghiên cứu. Nó giúp sinh viên và kỹ sư có thể thực hành trong môi trường an toàn mà không cần phải làm việc trực tiếp với các hệ thống thực tế. Mô hình giả lập cho phép người dùng thử nghiệm các kịch bản khác nhau, từ đó rút ra được những bài học quý giá về cách thức hoạt động của hệ thống điều khiển động cơ. Hơn nữa, việc sử dụng mô hình này cũng giúp giảm thiểu rủi ro hư hỏng cho các thiết bị thực tế, đồng thời tiết kiệm thời gian và chi phí trong quá trình nghiên cứu và phát triển.

II. Cấu trúc và chức năng của hệ thống điều khiển động cơ Kia

Hệ thống điều khiển động cơ Kia Rio 2007 được thiết kế với nhiều cảm biến và bộ chấp hành khác nhau, mỗi bộ phận đều có vai trò riêng trong việc tối ưu hóa hiệu suất động cơ. Hệ thống điều khiển này bao gồm các cảm biến như cảm biến vị trí trục khuỷu, cảm biến vị trí trục cam, và cảm biến nhiệt độ nước làm mát. Mỗi cảm biến sẽ cung cấp thông tin cần thiết cho ECU (Bộ điều khiển điện tử) để điều chỉnh thời gian phun nhiên liệu và góc đánh lửa. Việc hiểu rõ cấu trúc và chức năng của từng bộ phận trong hệ thống là rất quan trọng để có thể thực hiện các thao tác chẩn đoán và sửa chữa hiệu quả.

2.1. Các cảm biến trong hệ thống

Các cảm biến trong hệ thống điều khiển động cơ Kia Rio 2007 bao gồm cảm biến vị trí trục khuỷu, cảm biến vị trí trục cam, và cảm biến nhiệt độ nước làm mát. Mỗi cảm biến có nhiệm vụ riêng, ví dụ, cảm biến vị trí trục khuỷu giúp xác định tốc độ động cơ và vị trí của trục khuỷu, trong khi cảm biến nhiệt độ nước làm mát cung cấp thông tin về nhiệt độ của nước làm mát để điều chỉnh thời gian phun nhiên liệu. Sự tương tác giữa các cảm biến này là rất quan trọng để đảm bảo hệ thống hoạt động ổn định và hiệu quả.

III. Thiết kế và xây dựng mô hình giả lập

Quá trình thiết kế mô hình giả lập tín hiệu đầu vào cho hệ thống điều khiển động cơ Kia bao gồm nhiều bước quan trọng. Đầu tiên, cần xác định các cảm biến và bộ chấp hành cần thiết để mô phỏng. Sau đó, các mạch điện tử sẽ được thiết kế để tạo ra các tín hiệu tương ứng với các cảm biến thực tế. Mô hình này không chỉ giúp người học hiểu rõ hơn về cách thức hoạt động của hệ thống mà còn cung cấp một nền tảng để thực hành và kiểm tra các tình huống khác nhau. Việc giả lập tín hiệu từ các cảm biến như cảm biến vị trí bướm ga và cảm biến khối lượng không khí nạp là rất cần thiết để đảm bảo mô hình hoạt động chính xác.

3.1. Các bước thiết kế mô hình

Các bước thiết kế mô hình giả lập bao gồm việc xác định các thông số kỹ thuật của từng cảm biến, thiết kế mạch điện tử để tạo ra tín hiệu, và lắp đặt các bộ phận cần thiết. Mô hình cần được kiểm tra và hiệu chỉnh để đảm bảo rằng các tín hiệu đầu ra từ mô hình phản ánh chính xác các tín hiệu thực tế từ hệ thống điều khiển động cơ. Việc này không chỉ giúp nâng cao độ chính xác của mô hình mà còn giúp người học có được cái nhìn sâu sắc hơn về cách thức hoạt động của hệ thống điều khiển động cơ.

IV. Ứng dụng thực tiễn của mô hình giả lập

Mô hình giả lập tín hiệu đầu vào cho hệ thống điều khiển động cơ Kia không chỉ có giá trị trong việc học tập mà còn có nhiều ứng dụng thực tiễn trong ngành công nghiệp ô tô. Nó có thể được sử dụng để đào tạo kỹ thuật viên, giúp họ nắm vững kiến thức về hệ thống điều khiển động cơ và cách thức chẩn đoán các lỗi thường gặp. Hơn nữa, mô hình này cũng có thể được áp dụng trong nghiên cứu và phát triển công nghệ mới, từ đó nâng cao hiệu suất và độ tin cậy của các hệ thống điều khiển động cơ. Việc sử dụng mô hình giả lập cũng giúp tiết kiệm thời gian và chi phí trong quá trình phát triển sản phẩm mới.

4.1. Đào tạo và phát triển kỹ năng

Mô hình giả lập tín hiệu đầu vào cung cấp một công cụ hữu ích cho việc đào tạo kỹ thuật viên trong ngành công nghiệp ô tô. Nó cho phép người học thực hành trong môi trường an toàn, từ đó nâng cao kỹ năng chẩn đoán và sửa chữa. Việc sử dụng mô hình này giúp sinh viên và kỹ sư có thể tiếp cận với công nghệ mới và hiểu rõ hơn về cách thức hoạt động của hệ thống điều khiển động cơ, từ đó chuẩn bị tốt hơn cho công việc trong tương lai.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Sự phát triển của ngành công nghiệp ô tô đặt ra yêu cầu ngày càng cao về tối ưu hóa hiệu suất sử dụng nhiên liệu và cắt giảm phát thải khí xả nhằm đáp ứng các quy chuẩn bảo vệ môi trường. Trong cấu trúc động cơ đốt trong hiện đại, hệ thống phun xăng điện tử dưới sự điều khiển của bộ điều khiển điện tử (ECU/PCM) giữ vai trò trung tâm trong việc định lượng nhiên liệu và điều khiển góc đánh lửa sớm. Tuy nhiên, sự phức tạp của mạng lưới cảm biến, cơ cấu chấp hành và đường truyền tín hiệu điều khiển cũng dẫn đến nhiều nguy cơ hư hỏng tiềm ẩn, tạo ra thách thức trong công tác chẩn đoán, bảo dưỡng và sửa chữa.

Dòng xe Kia Rio 2007 (thế hệ thứ hai) trang bị động cơ xăng α-II 1.6D CVVT là phương tiện phổ biến, mang tính đại diện cao cho các cấu trúc điều khiển động cơ đốt trong có tích hợp van biến thiên và mạng truyền thông CAN. Việc nghiên cứu, phân tích và mô phỏng hệ thống điều khiển của dòng xe này là cơ sở quan trọng phục vụ đào tạo thực hành và nghiên cứu kỹ thuật.

Đề tài "Thiết kế, chế tạo mô hình giả lập các tín hiệu đầu vào hệ thống điều khiển động cơ Kia Rio 2007" do sinh viên Lê Tiến Khánh và Đỗ Văn Toàn thực hiện dưới sự hướng dẫn của ThS. Huỳnh Quốc Việt tại Khoa Cơ khí Động lực, Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (tháng 6/2024), được xây dựng nhằm giải quyết các mục tiêu và nhiệm vụ nghiên cứu cụ thể:

1. Khái quát và phân tích hệ thống điều khiển động cơ Kia Rio 2007: Khảo sát cấu trúc, nguyên lý hoạt động và tương tác giữa các thành phần nhằm làm rõ cơ chế tối ưu hóa công suất và giảm thiểu khí xả.
2. Nghiên cứu và phân tích đặc tính tín hiệu đầu vào của động cơ Kia Rio 2007.
3. Xây dựng mạch giả lập tín hiệu cảm biến thực tế: Thiết kế các mạch phần cứng mô phỏng chính xác tín hiệu của các cảm biến đầu vào (CKPS, CMPS, ECTS, MAFS, IATS, TPS, KS, HO2S, FTPS) trong các trạng thái làm việc khác nhau.
4. Xây dựng và tích hợp các bộ chấp hành thực tế: Kết nối các cơ cấu chấp hành như van không tải ISCA, kim phun nhiên liệu, bôbin và bugi đánh lửa, van điều khiển thu hồi hơi xăng PCSV, van đóng ngắt canister CCV, van điều khiển dầu OCV.
5. Xây dựng hệ thống đánh lỗi (PAN) dạng ON/OFF: Bố trí các công tắc chuyển mạch để ngắt hoặc tạo sai lệch tín hiệu, phục vụ quy trình huấn luyện chẩn đoán sự cố.
6. Thiết kế, lắp đặt mô hình học tập trực quan và hoàn thiện giao tiếp chẩn đoán: Tích hợp hộp điều khiển PCM Bosch, cổng chẩn đoán DLC chuẩn OBD2 giao tiếp với máy chẩn đoán chuyên dụng qua mạng CAN bus.

Đối tượng nghiên cứu của đồ án là hệ thống điều khiển động cơ Kia Rio 2007, bao gồm bộ điều khiển PCM Bosch, hệ thống 8 cảm biến đầu vào (CMPS, CKPS, ECTS, MAFS/IATS, KS, FTPS, HO2S, TPS) và các cơ cấu chấp hành (ISCA, kim phun, bugi đánh lửa, PCSV, CCV, OCV). Phạm vi nghiên cứu giới hạn ở việc khảo sát lý thuyết, thiết kế phần cứng mạch giả lập tín hiệu điện tử, chế tạo sa bàn mô hình tĩnh và tích hợp cổng giao tiếp chẩn đoán lỗi trên nền tảng động cơ α-II 1.6L CVVT của xe Kia Rio 2007.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết của đồ án dựa trên cấu trúc điều khiển động cơ α-II 1.6D CVVT trang bị trên xe Kia Rio 2007, với các thông số kỹ thuật tiêu chuẩn:

Thông số động cơ	Giá trị kỹ thuật
Kiểu động cơ	α-II 1.6D CVVT
Dung tích xi lanh	1,599 cc
Công suất cực đại	112 PS (tiêu chuẩn ULEV)
Mô-men xoắn cực đại	14.8 kg·m
Hệ thống phân phối khí	Van biến thiên liên tục (CVVT) trên trục cam nạp
Hệ thống đánh lửa	Đánh lửa độc lập (Direct Ignition System / Bobin đơn)
Bộ điều khiển trung tâm	Bosch Powertrain Control Module (PCM)
Mạng truyền thông	CAN bus (tốc độ cao 500 Kbps)

Tác giả phân loại và xác định nguyên lý hoạt động của hệ thống cảm biến trên động cơ:

Tên cảm biến	Ký hiệu	Kiểu cảm biến / Nguyên lý	Đặc tính tín hiệu kỹ thuật
Cảm biến vị trí trục khuỷu	CKPS	Điện từ (Inductive Type)	Vành răng 58 răng + 2 răng khuyết; tạo tín hiệu dạng sóng sin biến thiên theo tốc độ quay
Cảm biến vị trí trục cam	CMPS	Hiệu ứng Hall (Hall IC)	3 dây (12V, Mass, Signal); tạo tín hiệu xung vuông phụ thuộc vào vấu cực trục cam
Cảm biến vị trí bướm ga	TPS	Biến trở than tuyến tính (Potentiometer)	Nguồn 5V; điện áp xuất từ 0.7V (không tải) đến 4.5V (toàn tải); không dùng tiếp điểm IDL
Cảm biến nhiệt độ nước làm mát	ECTS	Nhiệt điện trở hệ số nhiệt âm (NTC)	Điện trở giảm khi nhiệt độ tăng; PCM cấp nguồn 5V qua điện trở cầu chia áp
Cảm biến nhiệt độ khí nạp	IATS	Nhiệt điện trở hệ số nhiệt âm (NTC)	Tích hợp cùng cụm MAFS; giám sát mật độ khí nạp
Cảm biến khối lượng khí nạp	MAFS	Màng nhiệt Platinum (Hot film)	Màng nhiệt bị làm mát khi lưu lượng gió tăng, làm thay đổi điện trở và điện áp báo về PCM
Cảm biến kích nổ	KS	Áp điện (Piezo-electricity)	Tinh thể thạch anh dao động tạo điện áp (< 2.5V) tại tần số cộng hưởng 6 kHz – 13 kHz; điện dung 950 ~ 1350 pF; điện trở 4.5 MΩ
Cảm biến oxy nung nóng	HO2S	Zirconia (ZrO2) dạng gia nhiệt	Hoạt động ở 315–343°C; điện trở sấy ~9 Ω; điện áp dao động 0.1V (hòa khí nhạt) đến 0.9V (hòa khí đậm)
Cảm biến áp suất bình xăng	FTPS	Áp trở (Piezo-resistive)	Giám sát áp suất trong bình nhiên liệu phục vụ hệ thống EVAP

Nguyên lý điều khiển cơ cấu chấp hành:

• Hệ thống phun nhiên liệu (EFI): Sử dụng bơm nhiên liệu kiểu ướt nhúng trong thùng chứa, có van một chiều và van an toàn; PCM nhận tín hiệu CKPS để kích hoạt rơ le bơm và gửi xung điều khiển nhấc kim phun (cuộn kháng kim phun tiêu chuẩn 13.8 Ω).
• Hệ thống đánh lửa (ESA): Điều khiển góc đánh lửa sớm điện tử thông qua IC đánh lửa tích hợp trên từng bôbin đơn (điện trở cuộn sơ cấp 0.75 ± 15% Ω, thứ cấp 0.75 ± 15% Ω ở 20°C).
• Hệ thống điều khiển tốc độ không tải: Dùng van xoay ISCA với 2 cuộn dây (cuộn đóng: 14.6 ~ 16.2 Ω; cuộn mở: 11.1 ~ 12.7 Ω ở 20°C) để bù gió khi khởi động, bật máy lạnh (+100 rpm), tải máy phát hoặc chuyển số tự động (P, R, D).
• Hệ thống van biến thiên (CVVT): Cụm điều khiển gồm 4 cánh gạt tạo 8 khoang dầu (4 sớm, 4 muộn), phớt teflon làm kín, chốt hãm tự nhả khi áp suất dầu đạt khoảng 0.5 kg/cm², điều phối bởi van điện từ OCV.
• Hệ thống kiểm soát bay hơi nhiên liệu (EVAP): Bình than hoạt tính lưu trữ hơi HC; van điện từ PCSV mở đưa khí vào cổ nạp khi nhiệt độ nước làm mát đạt từ 80°C trở lên, tải động cơ ở mức trung bình và hệ thống kiểm soát vòng lặp kín Lambda đang kích hoạt.
• Hệ thống tự chẩn đoán OBD2: Sử dụng đường truyền mạng CAN tốc độ cao (500 Kbps) với chân CAN High (B12 trên PCM nối chân số 6 giắc OBD2) và CAN Low (B27 trên PCM nối chân số 14 giắc OBD2).

Phương pháp nghiên cứu thực tế gồm:

• Phương pháp phân tích - tổng hợp tài liệu: Khảo sát sơ đồ mạch điện, dữ liệu chân giắc PCM và thông số chuẩn của xe Kia Rio 2007 từ tài liệu kỹ thuật của nhà sản xuất.
• Phương pháp thiết kế phần cứng: Sử dụng AutoCAD thiết kế bố cục giao diện sa bàn; thiết kế mạch điện tử mô phỏng tín hiệu analog và digital (dùng biến trở, mạch dao động, bộ lọc thông thấp R-C).
• Phương pháp thực nghiệm: Lắp ráp phần cứng, đo kiểm thông số điện áp/dạng sóng và kết nối thiết bị đọc lỗi chuyên dụng qua cổng DLC3 để kiểm tra tính tương thích dữ liệu động (Data Stream) và mã lỗi (DTC).

Nguồn dữ liệu sử dụng: Tài liệu hướng dẫn sửa chữa chính hãng Kia Rio 2007, sơ đồ giắc chân hộp PCM Bosch và sơ đồ mạch điện hệ thống quản lý động cơ Kia Rio 2007.

Thiết kế và chế tạo mô hình

Đồ án triển khai thiết kế và thi công mô hình học tập theo các khối chức năng:

1. Thiết kế kết cấu khung và giao diện mô hình:

• Khung mô hình được gia công kim loại dạng đứng, sơn tĩnh điện, chân gắn bánh xe có khóa hãm.
• Mặt panel giao diện thiết kế bằng phần mềm AutoCAD, thể hiện sơ đồ nguyên lý toàn bộ hệ thống điều khiển động cơ, bố trí các giắc đo kiểm tín hiệu (chân kiểm tra điện áp bằng đồng hồ VOM/Oscilloscope), đèn LED chỉ thị trạng thái, các núm vặn biến trở và cụm công tắc tạo pan.

2. Thiết kế các mạch giả lập tín hiệu cảm biến:

• Mạch giả lập MAFS và IATS: Sử dụng mạch cầu chia áp và biến trở để điều chỉnh điện áp ngõ ra mô phỏng sự thay đổi lưu lượng và nhiệt độ dòng khí nạp.
• Mạch giả lập ECTS và TPS: Ứng dụng các biến trở xoay tuyến tính cấp nguồn 5V chuẩn từ PCM để mô phỏng sự biến thiên nhiệt độ nước làm mát và góc mở bướm ga (0.7V – 4.5V).
• Mạch giả lập CKPS và CMPS: Thiết kế mạch phát xung mô phỏng vành răng 60-2 (58 răng thực, 2 răng khuyết) của trục khuỷu và xung vuông đồng bộ của trục cam qua bộ lọc thông thấp R-C nhằm khử nhiễu tín hiệu.
• Mạch giả lập HO2S: Mạch dao động điều khiển điện áp thay đổi liên tục trong dải 0.1V – 0.9V mô phỏng trạng thái hòa khí đậm/nhạt ở chế độ điều khiển vòng kín.
• Mạch giả lập FTPS và KS: Mạch điều áp mô phỏng áp suất bình nhiên liệu và mạch phát xung tần số cao mô phỏng tín hiệu rung động áp điện của cảm biến kích nổ.

3. Thiết kế mạch điều khiển và cơ cấu chấp hành:

• Tích hợp bộ chuyển đổi nguồn AC-DC sang DC 12V ổn định cung cấp cho toàn bộ mô hình và hộp PCM.
• Lắp ráp bôbin đánh lửa đơn thực tế kết hợp bugi thử tia lửa điện đặt trong khung mica cách điện trong suốt.
• Lắp đặt giàn kim phun nhiên liệu thực tế, van không tải ISCA, van điều khiển dầu OCV, van thông hơi bình than hoạt tính PCSV, rơ le điều khiển quạt làm mát và rơ le bơm xăng có gắn kèm LED chỉ thị trạng thái đóng ngắt.

4. Thiết kế hệ thống đánh lỗi (PAN): Bố trí cụm 5 công tắc cơ khí ON/OFF độc lập nhằm can thiệp trực tiếp vào các đường dây tín hiệu:

• PAN 1: Ngắt mạch điều khiển bôbin đánh lửa xy lanh số 4 (mất tín hiệu đánh lửa máy 4).
• PAN 2: Ngắt mạch điều khiển kim phun xy lanh số 4 (mất tín hiệu phun nhiên liệu máy 4).
• PAN 3: Mất tín hiệu cảm biến vị trí trục khuỷu CKPS (mô phỏng đứt dây tín hiệu hoặc hư hỏng cảm biến trục khuỷu, làm động cơ không thể khởi động).
• PAN 4: Làm mất tín hiệu cảm biến nhiệt độ nước làm mát ECTS (mô phỏng lỗi hở mạch cảm biến nhiệt độ nước, quạt làm mát quay liên tục ở chế độ an toàn).
• PAN 5: Ngắt tín hiệu nguồn IG On cấp vào hộp PCM (mô phỏng mất nguồn công tắc máy).

Nội dung chính theo từng chương

Chương 1. Lý do chọn đề tài, Mục tiêu nghiên cứu, Đối tượng nghiên cứu, Phạm vi nghiên cứu

Chương 1 làm rõ tính cấp thiết của việc xây dựng thiết bị giảng dạy trực quan trong ngành Công nghệ Kỹ thuật Ô tô. Tác giả trình bày tổng quan về vai trò của ECU trong việc kiểm soát ô nhiễm môi trường và tối ưu hóa hiệu suất nhiệt. Chương này xác lập 6 mục tiêu cụ thể, xác định đối tượng nghiên cứu là hệ thống điều khiển động cơ Kia Rio 2007 (PCM, 8 loại cảm biến, 6 nhóm cơ cấu chấp hành) và giới hạn phạm vi nghiên cứu ở việc thiết kế chế tạo mô hình giả lập và hệ thống mô phỏng 5 mã lỗi thực hành.

Chương 2. Lý thuyết hệ thống điều khiển động cơ

Nội dung chương 2 tập trung phân tích sâu cơ sở lý thuyết kỹ thuật:

• Lược sử phát triển của hãng xe Kia và đặc điểm dòng xe Kia Rio 2007 trang bị động cơ α-II 1.6D CVVT tiêu chuẩn khí thải ULEV.
• Cấu tạo, vị trí lắp đặt, sơ đồ mạch điện và đặc tính kỹ thuật của 8 cảm biến: CKPS (loại điện từ 58+2 răng), CMPS (hiệu ứng Hall), ECTS (NTC), MAFS/IATS (màng nhiệt Platinum/NTC), TPS (trở than 0.7–4.5V), KS (áp điện 6–13 kHz, dung lượng 950–1350 pF), HO2S (nung nóng ZrO2, sấy 9 Ω), FTPS (áp suất bình xăng).
• Nguyên lý vận hành các hệ thống điều khiển: Phun xăng điện tử MPI, đánh lửa trực tiếp ESA, điều khiển chạy cầm chừng ISCA (hai cuộn đóng/mở), hệ thống phân phối khí thông minh CVVT (8 khoang dầu, van OCV, chốt khóa 0.5 kg/cm²), hệ thống kiểm soát bay hơi xăng EVAP (van PCSV mở ở 80°C), điều khiển quạt két nước làm mát.
• Cấu trúc hệ thống tự chẩn đoán: Cổng kết nối tiêu chuẩn OBD2 16 chân, phân tích chân CAN High (B12 - chân 6 OBD2) và CAN Low (B27 - chân 14 OBD2) truyền thông ở tốc độ 500 Kbps với máy chẩn đoán.

Chương 3. Thiết kế mô hình

Chương này mô tả chi tiết quy trình thiết kế và sơ đồ mạch điện thi công:

• Thiết kế khung giá đỡ và bản vẽ AutoCAD mặt giao diện điều khiển sa bàn.
• Sơ đồ nguyên lý các mạch giả lập tín hiệu analog bằng biến trở (ECTS, TPS, MAFS, IATS, FTPS, HO2S).
• Thiết kế mạch tạo xung số giả lập tín hiệu CKPS và CMPS tích hợp mạch lọc RC khử sóng hài.
• Sơ đồ mạch điện đấu nối điều khiển cơ cấu chấp hành thực tế: Bôbin đơn, kim phun, van ISCA, van OCV, van PCSV, hệ thống đèn báo lỗi động cơ (Check Engine Light).
• Sơ đồ mạch điện của cụm công tắc chuyển mạch tạo 5 pan sự cố chẩn đoán (PAN 1 đến PAN 5).

Chương 4. Hướng dẫn sử dụng mô hình

Chương 4 cung cấp quy trình vận hành và tài liệu thực hành:

• Thuyết minh chức năng từng cụm cơ cấu, đồng hồ đo, núm điều chỉnh và cổng kết nối DLC trên mặt mô hình.
• Quy trình khởi động, cấp nguồn 12V, kích hoạt các dải tín hiệu giả lập và quan sát phản hồi của cơ cấu chấp hành (tần số đánh lửa của bugi, chu kỳ phun của kim phun, góc mở van không tải).
• Hướng dẫn chi tiết quy trình cắm máy chẩn đoán vào cổng OBD2, đọc dữ liệu thời gian thực (Live Data) và các bài thực hành phát hiện, chẩn đoán, đo kiểm xử lý khi bật 5 công tắc lỗi PAN.

Chương 5. Kết luận và đề nghị

Đánh giá mức độ hoàn thành so với mục tiêu đặt ra: Hệ thống mạch giả lập hoạt động ổn định, hộp PCM nhận diện đầy đủ tín hiệu và phản hồi chính xác ra cơ cấu chấp hành, giao tiếp máy quét chẩn đoán không xảy ra lỗi gián đoạn truyền thông mạng CAN. Đồng thời, tác giả đề xuất các hướng nâng cấp thiết bị trong tương lai.

Kết quả và đóng góp

Kết quả kỹ thuật đạt được:

• Chế tạo hoàn chỉnh một sa bàn mô hình học tập hệ thống điều khiển động cơ Kia Rio 2007 tích hợp đầy đủ phần cứng thực tế và mạch điện tử mô phỏng.
• Giả lập thành công dải tín hiệu của 8 loại cảm biến động cơ, cho phép thay đổi thông số đầu vào linh hoạt bằng cơ cấu biến trở và mạch dao động.
• Kích hoạt hoạt động đồng bộ của các cơ cấu chấp hành thực tế: Bôbin đánh lửa phát tia lửa cao áp, kim phun đóng ngắt theo chu kỳ, van ISCA và van OCV phản hồi đúng tín hiệu từ PCM.
• Kết nối thành công cổng OBD2 với máy chẩn đoán qua mạng CAN bus tốc độ cao 500 Kbps, đọc được chính xác các thông số dữ liệu động (Data Stream) và mã lỗi chẩn đoán (DTC).
• Tích hợp cụm công tắc đánh pan mô phỏng chính xác 5 trạng thái lỗi thường gặp trong thực tế vận hành ô tô.

Giải pháp và kiến nghị nâng cấp:

• Mở rộng thêm các mạch đánh pan phức tạp như lỗi tăng điện trở tiếp xúc trên đường dây tín hiệu cảm biến hoặc lỗi chạm chập đường truyền mạng CAN.
• Tích hợp thêm các khối hiển thị điện tử (màn hình LCD hiển thị giá trị điện áp, góc đánh lửa sớm và thời gian phun trực tiếp trên mặt sa bàn) nhằm tăng tính trực quan trong giảng dạy.

Đóng góp của đề tài:

• Đóng góp về mặt đào tạo: Cung cấp một thiết bị dạy học trực quan phục vụ học phần Thực tập Điện - Điện tử Ô tô và Chẩn đoán Hệ thống Điều khiển Động cơ tại Khoa Cơ khí Động lực.
• Đóng góp về mặt kỹ thuật: Chuẩn hóa sơ đồ chân giắc hộp PCM Bosch trên dòng xe Kia Rio 2007 và phương pháp thiết kế mạch giả lập tín hiệu cảm biến không cần sử dụng động cơ đốt trong đang nổ máy thực tế, giảm thiểu chi phí nhiên liệu và khí thải độc hại trong phòng thí nghiệm.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài:

• Mô hình hoạt động ở trạng thái giả lập tín hiệu điện tử tĩnh, chưa phản ánh được đầy đủ tải cơ học thực tế, áp suất nén buồng đốt và nhiệt độ khí xả thực tế như trên xe đang vận hành trên đường.
• Hệ thống đánh pan mới dừng lại ở 5 lỗi cơ bản dạng ngắt mạch (ON/OFF), chưa có các pan mô phỏng suy hao tín hiệu dạng chập chờn hay sai lệch giá trị tức thời do cảm biến lão hóa.

Hướng phát triển tiếp theo:

• Nghiên cứu mở rộng hệ thống mô phỏng tín hiệu cho các cảm biến thuộc hệ thống điều khiển thân xe (BCM), hệ thống chống bó cứng phanh (ABS) và hệ thống lái điện (EPS) đồng bộ trên cùng dòng xe Kia Rio.
• Phát triển phần mềm giao tiếp máy tính qua vi điều khiển để lập trình tự động hóa các kịch bản đánh pan phức tạp và chấm điểm thực hành chẩn đoán của sinh viên.

Giá trị tham khảo

Tài liệu đồ án này có giá trị tham khảo thiết thực cho các nhóm đối tượng:

• Giảng viên và sinh viên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ điện tử: Tham khảo phương pháp xây dựng mô hình học cụ, sơ đồ nguyên lý mạch giả lập cảm biến và quy trình tích hợp mạng truyền thông CAN bus.
• Kỹ thuật viên sửa chữa điện ô tô: Sử dụng sơ đồ chân hộp điều khiển PCM Bosch và bảng thông số chuẩn về điện áp, điện trở của các cảm biến trên xe Kia Rio 2007 (bảng tra cứu ECTS, TPS, KS, ISCA, bôbin) để phục vụ tra cứu trong quá trình chẩn đoán hư hỏng thực tế.
• Phần đáng tham khảo nhất: Toàn bộ Chương 3 (sơ đồ mạch giả lập chi tiết từng cảm biến và mạch đánh pan) cùng Phụ lục sơ đồ chân giắc hộp PCM và sơ đồ mạch điện nguyên lý toàn xe Kia Rio 2007.

Câu hỏi thường gặp

1. Động cơ Kia Rio 2007 trên mô hình có những đặc tính kỹ thuật cơ bản nào? Động cơ trang bị trên xe là loại α-II 1.6D CVVT, dung tích xi lanh 1,599 cc, công suất cực đại 112 PS đạt tiêu chuẩn khí thải ULEV, mô-men xoắn cực đại 14.8 kg·m, sử dụng hệ thống đánh lửa độc lập với bôbin đơn và hệ thống điều khiển trung tâm PCM do Bosch sản xuất.

2. Cảm biến vị trí trục khuỷu (CKPS) và cảm biến vị trí trục cam (CMPS) trên Kia Rio 2007 khác nhau như thế nào về cấu tạo và dạng tín hiệu? Cảm biến CKPS là loại cảm biến điện từ (Inductive Type) gồm cuộn dây, lõi nam châm và vành răng 58 răng kèm 2 răng khuyết, tạo ra tín hiệu điện áp xoay chiều dạng sóng sin. Trong khi đó, cảm biến CMPS là loại cảm biến hiệu ứng Hall (Hall IC) gồm 3 dây (nguồn 12V, mass, tín hiệu), tạo ra tín hiệu ngõ ra dạng xung vuông cao/thấp gửi về PCM để xác định vị trí góc quay trục cam và nhận diện kỳ nổ của từng xi lanh.

3. Hệ thống đánh lỗi (PAN) trên mô hình được thiết kế bao gồm những pan cụ thể nào? Hệ thống gồm 5 công tắc cơ khí ON/OFF mô phỏng 5 lỗi:

• PAN 1: Ngắt mạch điều khiển bôbin đánh lửa xi lanh số 4.
• PAN 2: Ngắt mạch điều khiển kim phun nhiên liệu xi lanh số 4.
• PAN 3: Mất tín hiệu cảm biến vị trí trục khuỷu CKPS.
• PAN 4: Làm mất tín hiệu cảm biến nhiệt độ nước làm mát ECTS.
• PAN 5: Ngắt nguồn IG On cấp vào hộp PCM.

4. Việc giao tiếp giữa hộp điều khiển PCM và cổng chẩn đoán OBD2 trên mô hình được thực hiện qua các chân nào? Hộp PCM giao tiếp với máy chẩn đoán thông qua chuẩn giao tiếp mạng CAN tốc độ cao (500 Kbps). Chân CAN High (ký hiệu B12 trên giắc PCM) được đấu nối với chân số 6 của giắc OBD2, và chân CAN Low (ký hiệu B27 trên giắc PCM) được đấu nối với chân số 14 của giắc OBD2.

5. Điều kiện tiêu chuẩn để hộp PCM điều khiển mở van điện từ thu hồi hơi xăng (PCSV) là gì? Van PCSV chỉ được PCM điều khiển mở để đưa lượng hơi xăng tích tụ từ bình than hoạt tính (Canister) vào cổ nạp khi thỏa mãn đồng thời ba điều kiện: Nhiệt độ nước làm mát động cơ đạt từ 80°C trở lên, tải động cơ ở mức độ trung bình và hệ thống điều khiển hòa khí vòng lặp kín (Closed Loop Lambda) đang hoạt động.

Kết luận

Đồ án "Thiết kế, chế tạo mô hình giả lập các tín hiệu đầu vào hệ thống điều khiển động cơ Kia Rio 2007" đã hoàn thành toàn diện việc nghiên cứu lý thuyết, thiết kế phần cứng và thi công hoàn chỉnh một sa bàn học cụ chuyên ngành ô tô. Mô hình đáp ứng chính xác khả năng giả lập 8 loại tín hiệu cảm biến, điều khiển đồng bộ các cơ cấu chấp hành thực tế, giao tiếp chẩn đoán dữ liệu qua mạng CAN 500 Kbps và tích hợp hệ thống 5 công tắc tạo lỗi phục vụ thực hành. Đây là công cụ có giá trị ứng dụng cao trong công tác giảng dạy, rèn luyện kỹ năng phân tích mạch điện và chẩn đoán hư hỏng hệ thống phun xăng điện tử cho sinh viên ngành Công nghệ Kỹ thuật Ô tô.

Trích đoạn nội dung tài liệu

Chương 1. Lý do chọn đề tài Trong bối cảnh ngành công nghiệp ô tô ngày càng phát triển, việc tối ưu hóa hiệu suất nhiên liệu và giảm thiểu khí thải đã trở thành một yêu cầu cấp thiết. Hệ thống phun xăng điện tử, với bộ điều khiển điện tử (ECU) làm trung tâm, đóng vai trò quan trọng trong việc đáp ứng yêu cầu này. Tuy nhiên, hệ thống này cũng tiềm ẩn những rủi ro hư hỏng, gây khó khăn trong việc chẩn đoán và sửa chữa.

Do đó, việc nghiên cứu và tìm hiểu về hệ thống điều khiển động cơ, đặc biệt là trên dòng xe phổ biến như Kia Rio 2007, là rất cần thiết. Đề tài "Thiết kế, chế tạo mô hình giả lập các tín hiệu đầu vào hệ thống điều khiển động cơ Kia Rio 2007" được lựa chọn nhằm mục đích cung cấp cái nhìn tổng quan về cấu trúc, chức năng và nguyên lý hoạt động của hệ thống. Đồng thời, nó cũng là công cụ hỗ trợ chẩn đoán và sửa chữa, góp phần nâng cao hiệu quả bảo dưỡng và vận hành xe. Mục tiêu nghiên cứu Khái quát và phân tích hệ thống điều khiển động cơ Kia Rio 2007: Nghiên cứu chi tiết các thành phần, nguyên lý hoạt động và tương tác giữa chúng để hiểu rõ cách thức hệ thống tối ưu hóa hiệu suất động cơ và giảm thiểu khí thải.

Xây dựng hệ thống đánh lỗi (PAN) dạng ON/OFF: Phát triển một hệ thống đơn giản nhưng hiệu quả để phát hiện các lỗi thường gặp trong hệ thống điều khiển. Mạch giả lập tín hiệu cảm biến thực tế: Xây dựng mạch giả lập tín hiệu từ các cảm biến khác nhau để kiểm tra và hiệu chỉnh hệ thống điều khiển. Thiết kế và lắp đặt mô hình học tập: Tạo ra một mô hình trực quan minh họa hệ thống điều khiển động cơ, giúp người học dễ dàng nắm bắt kiến thức. Hoàn thiện mô hình với giắc chẩn đoán DLC và giao tiếp máy chẩn đoán: Trang bị giắc chẩn đoán DLC tiêu chuẩn cho mô hình, cho phép kết nối với máy chẩn đoán chuyên dụng để kiểm tra và phân tích dữ liệu.

Nghiên cứu và phân tích đặc tính tín hiệu đầu vào của động cơ Kia Rio 2007. Xây dựng mạch giả lập tín hiệu cảm biến: Phát triển mạch giả lập tín hiệu cho các cảm biến nêu trên để mô phỏng các điều kiện vận hành khác nhau. 1 Xây dựng các bộ chấp hành thực tế: Như ISCA, kim phun nhiên liệu, bugi đánh lửa, PCSV, CCV, OCV. Thiết kế và lắp đặt mô hình hệ thống điều khiển: Tích hợp ECU, các cảm biến, bộ chấp hành và cổng chẩn đoán DLC3 vào mô hình.

Đối tượng nghiên cứu Hệ thống điều khiển động cơ Kia Rio 2007, bao gồm các bộ phận chính là ECU, các cảm biến (CMPS, CKPS, ECTS, MAFS, KS, FTPS, HO2S, TPS) và các bộ chấp hành (ISCA, kim phun nhiên liệu, bugi đánh lửa, PCSV, CCV, OCV). Phạm vi nghiên cứu Đề tài tập trung vào việc nghiên cứu, phân tích và mô phỏng hệ thống điều khiển động cơ Kia Rio 2007. LÝ THUYẾT HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ 2. Khái quát lịch sử hình thành – phát triển của Kia Hành trình của Kia trong ngành công nghiệp ô tô bắt đầu từ tháng 12 năm 1944, khi tiền thân của hãng là Công ty Công nghiệp Chính xác Hyungsung, chuyên sản xuất phụ tùng xe đạp.

Sau những thành công ban đầu, công ty đã cho ra đời chiếc xe đạp nội địa đầu tiên mang tên Samcholli-ho vào tháng 3 năm 1952, đánh dấu sự chuyển mình thành Công ty Công nghiệp Kia. Cái tên "Kia" mang ý nghĩa "Tăng trưởng vượt qua Châu Á", thể hiện khát vọng vươn xa của hãng.
