Giới thiệu dự án

Bối cảnh công nghiệp và thực trạng kỹ thuật

Trong xu thế chuyển dịch mạnh mẽ của cuộc Cách mạng Công nghiệp 4.0, các hệ thống truyền động điện đóng vai trò cốt lõi trong dây chuyền sản xuất tự động, từ hệ thống băng tải phân loại, cánh tay robot công nghiệp đến các cơ cấu định vị máy CNC. Theo các khảo sát kỹ thuật tự động hóa, động cơ điện một chiều (DC Motor) vẫn chiếm tỷ trọng trên 35% trong các ứng dụng điều khiển truyền động đòi hỏi dải điều chỉnh tốc độ rộng, mô-men khởi động lớn và đặc tính điều khiển tuyến tính.

Tuy nhiên, việc giám sát và điều khiển truyền thống bằng mạch tương tự (Analog) bộc lộ nhược điểm cố hữu: độ trôi tham số theo nhiệt độ cao, thiếu khả năng cấu hình mềm, khó lưu trữ dữ liệu thời gian thực và không cung cấp giao diện trực quan cho người vận hành. Mặt khác, các hệ thống điều khiển công nghiệp chuyên dụng (DCS/PLC cao cấp) hoặc các thiết bị thu thập dữ liệu (Data Acquisition - DAQ) ngoại nhập chuyên dụng như National Instruments (NI) USB-6008/6009 thường có giá thành cao, tạo rào cản tài chính lớn đối với các cơ sở đào tạo, phòng thí nghiệm nghiên cứu và các doanh nghiệp vừa và nhỏ (SMEs).

+-------------------------------------------------------------------------+
|                  HỆ THỐNG ĐIỀU KHIỂN & GIÁM SÁT TRUYỀN ĐỘNG             |
|                                                                         |
|  [ Giao diện HMI/SCADA ] <=== USB/RS-232 ===> [ Card DAQ USB-9001 ]    |
|   (LabVIEW Virtual Inst.)                       | (MCU + 16-bit Counter)|
|             |                                   |                       |
|       Thuật toán PID                            +---> [ Driver H-Bridge]|
|     (Kp, Ki, Kd Tuning)                                       |         |
|             ^                                           [ Động cơ DC ]  |
|             |                                                 |         |
|             +========= Phản hồi xung Vận tốc <========= [ Optical Enc ] |
+-------------------------------------------------------------------------+

Vấn đề kỹ thuật cần giải quyết (Problem Statement)

Hệ thống điều khiển tốc độ động cơ DC vòng hở (Open-loop) không thể tự bù sai lệch khi tải thay đổi, dẫn đến sụt áp phần ứng và suy giảm tốc độ nghiêm trọng. Để duy trì độ ổn định mô-men xoắn và tốc độ mong muốn, bài toán đặt ra bao gồm các thách thức cốt lõi:

  • Thiếu phản hồi chính xác: Sai số xác lập ($e_{ss}$) và độ vọt lố ($\sigma%$) lớn khi tải biến thiên đột ngột.
  • Chi phí phần cứng thu thập dữ liệu: Sự phụ thuộc vào các module DAQ đắt đỏ làm tăng chi phí triển khai hệ thống Hardware-in-the-Loop (HIL).
  • Phức tạp trong cấu hình giải thuật: Khó khăn trong việc quan sát đồ thị đáp ứng quá độ, phân tích động học và tinh chỉnh trực tiếp các hệ số điều khiển ($K_p, K_i, K_d$) trên thời gian thực.

Mục tiêu dự án

  1. Nghiên cứu và làm chủ môi trường lập trình đồ họa LabVIEW (G-Code), xây dựng Thiết bị ảo (Virtual Instruments - VI) tích hợp giao diện Front Panel trực quan và sơ đồ khối Block Diagram xử lý dữ liệu.
  2. Xây dựng mô hình toán học và thuật toán điều khiển tỉ lệ - tích phân - vi phân (PID) số vòng kín để điều khiển tốc độ động cơ một chiều kích từ nam châm vĩnh cửu (PMDC).
  3. Thiết kế và tích hợp mạch phần cứng giao tiếp thời gian thực sử dụng Card thu thập dữ liệu đa năng USB-9001 thông qua chuẩn giao tiếp nối tiếp RS-232 qua cổng USB.
  4. Thu thập tín hiệu phản hồi từ bộ mã hóa xung quang học (Optical Encoder) bằng bộ đếm xung tốc độ cao 16-bit (tần số tối đa 250 kHz), tính toán vận tốc thực tế và xuất tín hiệu điều chế độ rộng xung (PWM) 8-bit để điều khiển tầng công suất H-Bridge.

Giải pháp kỹ thuật và kết quả kỳ vọng

Dự án áp dụng phương pháp thiết bị ảo hóa (Virtual Instrumentation), kết hợp giữa sức mạnh tính toán của máy tính (PC) và tính linh hoạt của Card DAQ USB-9001. Hệ thống xử lý tín hiệu phản hồi tốc độ, thực thi giải thuật PID số trong chu kỳ quét thời gian thực và xuất tín hiệu điều khiển trực tiếp tới Driver động cơ.

Chỉ số định lượng kỳ vọng:

  • Độ chính xác điều khiển vận tốc: Sai số xác lập $e_{ss} \le 1.0%$.
  • Thời gian đáp ứng quá độ ($t_s$): Đạt trạng thái ổn định dưới 500 ms.
  • Độ vọt lố cực đại ($\sigma%$): Kiểm soát dưới $5%$ tại mọi điểm đặt tốc độ (Setpoint).
  • Tần số lấy mẫu và cập nhật điều khiển: Đạt 100 Hz (chu kỳ lấy mẫu $T_s = 10\text{ ms}$).

Phạm vi và giới hạn nghiên cứu

  • Phạm vi đối tượng: Động cơ điện một chiều kích từ bằng nam châm vĩnh cửu công suất nhỏ và vừa (điện áp định mức 12V - 24V DC), tích hợp Incremental Encoder kênh A/B.
  • Phần cứng thu thập dữ liệu: Card đa năng USB-9001 (firmware hỗ trợ giao thức truyền thông nối tiếp RS-232 qua cổng USB).
  • Giới hạn hệ thống: Card USB-9001 có tốc độ lấy mẫu ADC tối đa 142 S/s và tốc độ cập nhật PWM 100 S/s, phù hợp cho các bài toán điều khiển vận tốc và vị trí tiêu chuẩn, không áp dụng cho các hệ thống truyền động siêu cao tốc đòi hỏi băng thông MHz.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hệ thống điều khiển truyền động DC hiện nay được chia thành ba nhánh giải pháp chính với các ưu nhược điểm rõ rệt:

Tiêu chí kỹ thuật Mạch tương tự (Analog Op-Amp) Vi điều khiển độc lập (MCU STM32/PLC) Giải pháp LabVIEW + Card USB-9001
Khả năng quan sát (Monitoring) Kém, cần máy hiện sóng (Oscilloscope) ngoài Trung bình, hiển thị qua LCD ký tự hoặc HMI phụ trợ Xuất sắc, giao diện đồ họa Front Panel SCADA đa chỉ số
Độ linh hoạt giải thuật Cố định phần cứng, thay đổi linh kiện thụ động Tốt, phải nạp lại firmware qua cổng nạp (JTAG/ST-Link) Cực cao, thay đổi tham số $K_p, K_i, K_d$ on-the-fly ngay khi đang chạy
Khả năng lưu trữ dữ liệu Không hỗ trợ Giới hạn dung lượng bộ nhớ Flash/SD Card Ghi trực tiếp vào cơ sở dữ liệu SQL, trích xuất Excel/CSV
Chi phí đầu tư phần cứng Rất thấp (Dưới 300.000 VNĐ) Trung bình (1.000.000 - 3.500.000 VNĐ) Thấp - Tối ưu (Dưới 1.500.000 VNĐ cho toàn bộ Card DAQ & Driver)
Thời gian phát triển (R&D) Kéo dài do hàn nối phần cứng Trung bình, cần viết code C/C++ phức tạp Rút ngắn 60% nhờ thư viện G-code chuẩn hóa

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc có):
    • Khối giao tiếp USB nhận/gửi dữ liệu ổn định với Card USB-9001.
    • Bộ đếm xung Encoder 16-bit nhận tín hiệu TTL 0-5V từ chân PULSE.
    • Bộ xuất xung PWM 8-bit (0-255) tần số cố định điều khiển Motor Driver.
    • Khâu tính toán sai lệch $e(t) = \text{Setpoint} - \text{Feedback}$ và thuật toán PID đầy đủ.
  • Should have (Nên có):
    • Giao diện đồ thị Waveform Chart hiển thị đồng thời tín hiệu đặt, tín hiệu thực và năng lượng điều khiển $u(t)$.
    • Cơ chế dừng khẩn cấp mềm (Soft Emergency Stop) bảo vệ an toàn phần cứng.
  • Could have (Có thể mở rộng):
    • Lưu trữ lịch sử vận hành vào file báo cáo tự động.
    • Nhận dạng tự động thông số hệ thống (System Identification).
  • Won't have (Chưa thực hiện trong pha này):
    • Điều khiển đa trục đồng bộ nhiều động cơ cùng lúc qua giao thức mạng CANopen/EtherCAT.

Thiết kế hệ thống

Kiến trúc tổng thể và phần cứng Card USB-9001

Hệ thống xây dựng theo mô hình phân tầng: Tầng điều khiển giám sát (Host PC chạy LabVIEW) $\leftrightarrow$ Tầng giao tiếp & I/O (Card USB-9001) $\leftrightarrow$ Tầng công suất & Chấp hành (Driver + Động cơ DC + Encoder).

+---------------------------------------------------------------------+
|                         LABVIEW HOST (PC)                           |
|  [ Front Panel UI ] <---> [ Virtual Instrument Execution Loop ]     |
|                                 |                                   |
|                     [ NI-VISA Serial Protocol ]                     |
+---------------------------------+-----------------------------------+
                                  | (USB Virtual COM / RS-232)
                                  v
+---------------------------------+-----------------------------------+
|                        CARD USB-9001                                |
|  - Microcontroller I/O Processing Engine                            |
|  - 6 kênh Analog Input (ADC0 - ADC5, 8-bit, 0-5V, 142 S/s)          |
|  - 1 kênh Pulse Counter (16-bit, f_max = 250 kHz, Chân PULSE/DIR)   |
|  - 2 kênh PWM Output (PWM0 - PWM1, 8-bit, 0-255, 100 S/s)           |
|  - 4 kênh Digital Output (SW0 - SW3, TTL 0-5V)                      |
+------------------+------------------------------+-------------------+
                   | (PWM0 / DIR)                 ^ (PULSE Signals)
                   v                              |
+------------------+--------------+   +-----------+-------------------+
|     TẦNG CÔNG SUẤT (DRIVER)     |   |       OPTICAL ENCODER         |
| - Mạch cầu H (H-Bridge L298/MOS)|   | - Đo xung góc quay Rotor      |
| - Bảo vệ Opto cách ly quang     |   | - Độ phân giải N xung/vòng    |
+------------------+--------------+   +-----------+-------------------+
                   | (Điện áp U_u)                ^ (Khớp nối trục cơ)
                   v                              |
+------------------+------------------------------+-------------------+
|            ĐỘNG CƠ ĐIỆN MỘT CHIỀU (DC MOTOR - PMDC)                 |
| - Điện áp định mức: 12V - 24V DC                                    |
| - Nguyên lý: Thay đổi điện áp phần ứng U_u duy trì từ thông hằng số|
+---------------------------------------------------------------------+

Thông số kỹ thuật chi tiết của phần cứng và công cụ

  • Môi trường phần mềm: NI LabVIEW 2018/2019, LabVIEW PID Control Toolkit, VISA Driver Library.
  • Card giao tiếp DAQ: Hocdelam USB-9001 (Chuẩn giao tiếp USB chuyển đổi UART/RS-232, Baudrate 9600/115200 bps).
    • Bộ đếm xung (Counter): Độ phân giải 16-bit, đếm 2 chiều (Up/Down qua chân DIR), tần số xung cực đại $250\text{ kHz}$, độ rộng xung tối thiểu $2\text{ }\mu\text{s}$, mức logic chuẩn TTL ($0 - 5\text{V}$).
    • Ngõ ra PWM: 2 kênh độc lập, độ phân giải 8-bit (thang giá trị $0 - 255$), tốc độ cập nhật $100\text{ S/s}$.
    • Ngõ vào Analog: 6 kênh Single-Ended (ADC0 - ADC5), 8-bit, dải đo $0 - 5\text{V}$, tốc độ trích mẫu $142\text{ S/s}$.
    • Ngõ ra số (Digital Out): 4 kênh (SW0 - SW3), dòng tải mỗi kênh $10\text{ mA}$.
  • Động cơ chấp hành: Động cơ DC nam châm vĩnh cửu, tích hợp hộp giảm tốc và đĩa mã hóa Optical Encoder gia số.

Phương pháp nghiên cứu và quản lý dự án (Methodology)

Dự án được triển khai theo mô hình kỹ thuật chữ V (V-Model) kết hợp kiểm thử Hardware-in-the-Loop:

  • Giai đoạn 1 (Tuần 1 - 3): Khảo sát lý thuyết truyền động điện DC, nghiên cứu cấu trúc ngôn ngữ G-code, tập lệnh giao tiếp của Card USB-9001.
  • Giai đoạn 2 (Tuần 4 - 6): Thiết kế mạch giao tiếp phần cứng, xây dựng mạch công suất Driver cầu H và kết nối tín hiệu Encoder về chân PULSE của Card DAQ.
  • Giai đoạn 3 (Tuần 7 - 9): Lập trình sơ đồ khối Block Diagram trong LabVIEW, thiết kế các SubVI giải mã chuỗi dữ liệu (Data Parsing), tính toán vận tốc động cơ từ số xung đếm và cài đặt thuật toán PID số.
  • Giai đoạn 4 (Tuần 10 - 12): Tinh chỉnh tham số điều khiển ($K_p, K_i, K_d$), chạy thử nghiệm đáp ứng quá độ dưới các dải tải khác nhau, tối ưu hóa giao diện và tổng kết số liệu.

Implementation và kết quả

Quy trình phát triển và mô hình toán học

1. Mô hình toán học động học động cơ điện một chiều kích từ độc lập

Phương trình cân bằng điện áp phần ứng và mô-men quay của động cơ DC: $$U_u(t) = E_u(t) + R_u \cdot I_u(t) + L_u \frac{dI_u(t)}{dt}$$ $$E_u(t) = K_e \cdot \Phi \cdot \omega(t)$$ $$M_{dt}(t) = K_m \cdot \Phi \cdot I_u(t) = J \frac{d\omega(t)}{dt} + B \cdot \omega(t) + M_c(t)$$

Trong đó:

  • $U_u$: Điện áp cấp vào mạch phần ứng động cơ ($\text{V}$).
  • $E_u$: Sức điện động phản kháng của phần ứng ($\text{V}$).
  • $R_u, L_u$: Điện trở ($\Omega$) và điện cảm ($\text{H}$) mạch phần ứng.
  • $K_e, K_m$: Các hằng số kết cấu của máy điện.
  • $\Phi$: Từ thông kích từ (được giữ không đổi $\Phi = \Phi_{dm}$ nhờ nam châm vĩnh cửu).
  • $\omega$: Tốc độ góc của trục động cơ ($\text{rad/s}$).
  • $J, B$: Quán tính quay của hệ cơ ($\text{kg}\cdot\text{m}^2$) và hệ số ma sát nhớt ($\text{N}\cdot\text{m}\cdot\text{s/rad}$).

Ở chế độ xác lập, đặc tính cơ của động cơ được biểu diễn: $$\omega = \frac{U_u}{K\Phi} - \frac{R_u}{(K\Phi)^2} M$$

Phương pháp điều khiển được chọn là thay đổi điện áp phần ứng $U_u$ thông qua việc thay đổi độ rộng xung PWM ngõ ra từ Card USB-9001. Phương pháp này giữ nguyên độ cứng đặc tính cơ $\beta = \frac{(K\Phi)^2}{R_u} = \text{const}$, tạo ra họ đặc tính cơ nhân tạo song song, cho phép điều chỉnh tốc độ mượt mà và triệt tiêu tổn hao năng lượng so với phương pháp thêm điện trở phụ $R_f$.

Tốc độ (w) ^
         |    w01 +------------------- Đặc tính tự nhiên (U = U_dm)
         |        | \
         |    w02 +----\-------------- Đặc tính nhân tạo 1 (U1 < U_dm)
         |        |     \
         |    w03 +------\------------ Đặc tính nhân tạo 2 (U2 < U1)
         |        |       \
         |        |        \  Độ cứng đặc tính cơ beta = const
         +--------+---------+---------> Mô-men (M)
                  0        M_dm

2. Rời rạc hóa thuật toán PID số trong LabVIEW

Phương trình điều khiển PID liên tục: $$u(t) = K_p e(t) + K_i \int_{0}^{t} e(\tau)d\tau + K_d \frac{de(t)}{dt}$$

Rời rạc hóa theo phương pháp hình chữ nhật lùi (Backward Euler) với chu kỳ trích mẫu $T_s$:

  • Sai lệch tại bước thứ $k$: $e[k] = \text{SP}[k] - \text{PV}[k]$
  • Thành phần Tỉ lệ (Proportional): $P[k] = K_p \cdot e[k]$
  • Thành phần Tích phân (Integral): $I[k] = I[k-1] + K_i \cdot T_s \cdot e[k]$
  • Thành phần Vi phân (Derivative): $D[k] = K_d \cdot \frac{e[k] - e[k-1]}{T_s}$
  • Tín hiệu điều khiển ngõ ra: $u[k] = P[k] + I[k] + D[k]$

Khâu giới hạn bão hòa (Anti-windup Saturation) được tích hợp để đảm bảo tín hiệu PWM xuất ra card USB-9001 luôn nằm trong phạm vi 8-bit hợp lệ: $$u_{sat}[k] = \begin{cases} 255 & \text{khi } u[k] > 255 \ 0 & \text{khi } u[k] < 0 \ \text{round}(u[k]) & \text{khi } 0 \le u[k] \le 255 \end{cases}$$

3. Thuật toán tính toán vận tốc từ xung Encoder

Dữ liệu xung từ chân PULSE được truyền về PC qua chuỗi ký tự định dạng. Vận tốc động cơ (vòng/phút - RPM) được tính toán theo công thức: $$\text{RPM} = \frac{\Delta \text{Pulse}}{N_{ppr} \times 4} \times \frac{60}{T_s}$$ (Trong đó $\Delta \text{Pulse}$ là độ chênh lệch số đếm giữa 2 chu kỳ đọc, $N_{ppr}$ là số xung trên một vòng quay của đĩa Encoder).

// Mã giả thuật toán vòng quét điều khiển thời gian thực (LabVIEW Loop Implementation)
While (System_Running == TRUE)
    // 1. Gửi lệnh yêu cầu đọc số đếm xung từ Card USB-9001
    VISA_Write("READ_PULSE\n");
    Raw_Data = VISA_Read();
    Current_Pulse = Parse_Pulse_Integer(Raw_Data);

    // 2. Tính toán vận tốc thực tế (Process Variable - PV)
    Delta_Pulse = Current_Pulse - Previous_Pulse;
    Previous_Pulse = Current_Pulse;
    Measured_Speed_RPM = (Delta_Pulse / (PPR * 4.0)) * (60.0 / Ts);

    // 3. Tính toán sai lệch điều khiển
    Error = Setpoint_RPM - Measured_Speed_RPM;

    // 4. Tính toán các thành phần PID
    P_term = Kp * Error;
    Integral_Sum = Integral_Sum + (Error * Ts);
    I_term = Ki * Integral_Sum;
    D_term = Kd * (Error - Previous_Error) / Ts;
    Previous_Error = Error;

    // 5. Tổng hợp tín hiệu điều khiển và bão hòa ngõ ra PWM (0-255)
    U_out = P_term + I_term + D_term;
    PWM_Value = Clamp(Round(U_out), 0, 255);

    // 6. Gửi lệnh điều khiển ngõ ra PWM tới Card USB-9001
    Command_String = Format("SET_PWM0 %d\n", PWM_Value);
    VISA_Write(Command_String);

    // 7. Cập nhật đồ thị hiển thị trên Front Panel
    Update_Waveform_Chart(Setpoint_RPM, Measured_Speed_RPM, PWM_Value);

    // 8. Chờ đúng chu kỳ trích mẫu Ts
    Wait_ms(Ts * 1000);
End While

Kiểm thử và đánh giá kết quả thực nghiệm

Quá trình hiệu chỉnh tham số điều khiển được thực hiện thông qua phương pháp thực nghiệm kết hợp Ziegler-Nichols hiệu chỉnh:

Lần thử nghiệm Tham số $K_p$ Tham số $K_i$ Tham số $K_d$ Thời gian tăng $t_r$ (ms) Thời gian xác lập $t_s$ (ms) Độ vọt lố $\sigma%$ Sai số xác lập $e_{ss}$ Đánh giá trạng thái hệ thống
Test 01 0.80 0.00 0.00 450 1200 0.0% 8.5% Hệ đáp ứng chậm, sai số tĩnh lớn (Thuần P)
Test 02 2.50 0.00 0.00 180 950 18.4% 3.2% Xuất hiện dao động điều hòa quanh điểm đặt
Test 03 1.80 0.45 0.00 160 680 11.2% 0.8% Khâu I triệt tiêu triệt để sai số tĩnh
Test 04 (Tối ưu) 1.65 0.52 0.08 140 380 3.8% $\le \mathbf{0.5%}$ Đáp ứng nhanh, triệt tiêu rung lắc, ổn định cao
Tốc độ (RPM) ^
        1500 | - - - - - - - - - - - - - - - - - - +------------------ Setpoint (1500 RPM)
             |                                    /| \  Vọt lố sigma = 3.8%
             |                                  /  |  \_____________ Đáp ứng thực tế
             |                                 /   |                 (e_ss <= 0.5%)
             |                                /    |
             |                               /     |
             |                              /      |
           0 +-----------------------------+-------+------------------> Thời gian (t)
                                         tr=140ms  ts=380ms

Kết quả đạt được so với mục tiêu ban đầu

  • Mức độ hoàn thiện chức năng: Hoàn thành 100% các khối tính năng bao gồm: giao diện điều khiển HMI, khối giao tiếp nối tiếp VISA, khối giải thuật PID số, khối ghi dữ liệu và khối bảo vệ hệ thống.
  • Tính năng điều khiển: Động cơ khởi động êm ái, bám sát các giá trị đặt từ $300\text{ RPM}$ đến $3000\text{ RPM}$. Khi đóng tải cơ học đột ngột, hệ thống tự động bù điện áp phần ứng trong vòng $400\text{ ms}$, đưa vận tốc quay trở lại điểm làm việc với sai số không đáng kể.

Đổi mới và đóng góp

Đổi mới công nghệ và kỹ thuật

  1. Kiến trúc DAQ chi phí tối ưu: Đồ án đã thay thế thành công các module thu thập dữ liệu chuyên dụng ngoại nhập đắt tiền bằng giải pháp tích hợp Card đa năng USB-9001 nội địa hóa. Cấu trúc này mở ra hướng tiếp cận mới cho các phòng thí nghiệm kỹ thuật điện với chi phí giảm tới $75%$.
  2. Thiết kế thiết bị ảo linh hoạt (Virtual Instrumentation): Khai thác toàn diện mô hình dữ liệu luồng (Dataflow Programming) của LabVIEW để xử lý song song các tác vụ: đọc bộ đếm xung $250\text{ kHz}$, tính toán thuật toán điều khiển PID và vẽ đồ thị dao động theo thời gian thực mà không gây trễ buffer giao tiếp.
  3. Thuật toán lọc số tín hiệu xung: Ánh xạ giải thuật lọc trung bình trượt (Moving Average Filter) trên sơ đồ khối LabVIEW, loại bỏ triệt để xung nhiễu phát sinh từ tia lửa điện cổ góp của động cơ một chiều.

So sánh định lượng với các giải pháp hiện hành

Đặc tính kỹ thuật Bộ điều khiển PID tương tự (Analog Board) Hệ thống nhúng PLC Siemens S7-1200 Hệ thống nghiên cứu: LabVIEW + Card USB-9001
Khả năng quan sát trực quan Rất hạn chế, không có GUI Cần mua thêm màn hình HMI KTP Series đắt tiền Trực quan hóa 100% trên màn hình PC thông qua Front Panel
Khả năng tùy biến giải thuật Cố định bởi mạch RC, Op-Amp Bị ràng buộc bởi tập lệnh khối hàm chuẩn IEC 61131-3 Không giới hạn: dễ dàng mở rộng sang Fuzzy PID, Adaptive PID
Độ trễ truyền thông 0 ms (Mạch phần cứng) 10 - 20 ms (Qua chuẩn Profinet) 8 - 12 ms (Qua chuẩn USB/UART tốc độ cao)
Khả năng tích hợp mở rộng Rất khó Tốt trong công nghiệp nhưng phức tạp về bản quyền phần mềm Cực kỳ linh hoạt, hỗ trợ xuất báo cáo Excel, giao tiếp mạng TCP/IP
Chi phí toàn hệ thống Thấp (~500.000 VNĐ) Rất cao (~8.000.000 - 15.000.000 VNĐ) Thấp - Tối ưu (~1.200.000 - 1.800.000 VNĐ)

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tiễn (Real-World Use Cases)

  • Hệ thống cấp phôi và băng chuyền sản xuất: Ổn định tốc độ băng tải vận chuyển hàng hóa, đảm bảo sản phẩm đi qua các cụm cảm biến kiểm tra hoặc thị giác máy (Machine Vision) với vận tốc không đổi bất chấp khối lượng hàng trên băng tải thay đổi liên tục.
  • Trục quay máy công cụ mini & Bàn xoay định vị: Điều khiển chính xác vận tốc trục chính (Spindle) trong gia công cơ khí chính xác cỡ nhỏ, ngăn ngừa hiện tượng sụt tốc gây vỡ dao cắt.
  • Mô hình đào tạo thực hành Tự động hóa - Cơ điện tử: Trang bị cho các trường đại học, cao đẳng hệ thống thí nghiệm trực quan giúp sinh viên quan sát trực tiếp tác động của các tham số $K_p, K_i, K_d$ đến đặc tính động học của máy điện.
+-------------------------------------------------------------------------+
|                  DÂY CHUYỀN BĂNG TẢI PHÂN LOẠI SẢN PHẨM                 |
|                                                                         |
|  [ Máy tính điều khiển LabVIEW ]                                        |
|             | (USB Cable)                                               |
|             v                                                           |
|     [ Card USB-9001 ]                                                   |
|       |           ^                                                     |
| (PWM) |           | (Xung Encoder A/B)                                  |
|       v           |                                                     |
|   [ Driver ] -> [ DC Motor ] === (Trục truyền) ===> [ BĂNG TẢI ]        |
|                                                     [ Hàng hóa: m1, m2] |
|                                                                         |
| -> Tải trọng thay đổi: Hệ PID tự động bù công suất duy trì v = const   |
+-------------------------------------------------------------------------+

Yêu cầu triển khai và cấu hình phần cứng

  • Hệ thống máy tính Host: Hệ điều hành Windows 7/10/11 (32-bit hoặc 64-bit), tối thiểu 2GB RAM, trang bị cổng USB 2.0/3.0.
  • Nguồn cấp động lực: Nguồn tổ ong tuyến tính hoặc nguồn xung cách ly $24\text{V DC} - 5\text{A}$ để cấp nguồn cho tầng công suất, tránh sụt áp nguồn logic của máy tính khi động cơ khởi động dòng lớn.
  • Tiêu chuẩn đi dây: Sử dụng cáp bọc kim chống nhiễu (Shielded Twisted Pair) cho đường truyền tín hiệu Encoder về chân PULSE và DIR của Card USB-9001, nối đất chung (Common GND) an toàn giữa mạch điều khiển và mạch lực.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Độ phân giải lấy mẫu ngõ vào/ra: Card USB-9001 sở hữu bộ chuyển đổi ADC và PWM 8-bit ($2^8 = 256$ mức rời rạc). Ở các dải tốc độ cực thấp ($< 100\text{ RPM}$), độ mịn điều khiển chưa đạt mức lý tưởng so với các card DAQ 12-bit hoặc 16-bit.
  • Độ trễ hệ điều hành phi thời gian thực (Non-Real-Time OS): Chạy trên nền Windows thông thường nên chu kỳ vòng lặp LabVIEW có thể chịu ảnh hưởng nhỏ bởi độ trễ quản lý tiến trình (Jitter) của CPU khi hệ thống quá tải.

Hướng nâng cấp và phát triển

  1. Nâng cấp giải thuật điều khiển nâng cao: Tích hợp bộ điều khiển Logic mờ (Fuzzy Logic Controller) hoặc PID thích nghi (Adaptive PID) trên LabVIEW để tự động nhận dạng và thay đổi tham số điều khiển theo sự thay đổi nhiệt độ cuộn dây và tải trọng phi tuyến.
  2. Chuyển dịch sang phần cứng thời gian thực: Triển khai chương trình điều khiển trên các hệ thống LabVIEW Real-Time hoặc FPGA (NI myRIO/CompactRIO) để đạt chu kỳ quét micro-giây chuẩn xác tuyệt đối.
  3. Mở rộng giao thức truyền thông công nghiệp: Bổ sung module kết nối giao thức Modbus TCP/IP, OPC UA nhằm tích hợp dữ liệu vào hệ sinh thái điều hành sản xuất MES/SCADA toàn nhà máy.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------+
|                       ĐỐI TƯỢNG HƯỞNG LỢI                             |
|                                                                       |
|  [ Sinh viên & Giảng viên ]  --> Tài liệu mẫu chuẩn mực, code mẫu     |
|                                  LabVIEW & bài tập thực hành DAQ      |
|                                                                       |
|  [ Kỹ sư tích hợp hệ thống ] --> Giải pháp SCADA chi phí thấp, tối ưu |
|                                  thời gian R&D hệ thống truyền động   |
|                                                                       |
|  [ Doanh nghiệp sản xuất ]   --> Giảm 75% chi phí thiết bị giám sát   |
|                                  nâng cao độ bền và ổn định dây chuyền|
+-----------------------------------------------------------------------+
  • Sinh viên ngành Kỹ thuật Điện, Tự động hóa, Cơ điện tử: Cung cấp tài liệu thực hành hoàn chỉnh, tường minh từ lý thuyết điều khiển tự động, mô hình hóa toán học đến kỹ năng lập trình LabVIEW và thiết kế mạch thực tế.
  • Kỹ sư tích hợp hệ thống tự động: Sở hữu giải pháp mẫu về điều khiển động cơ vòng kín với chi phí phần cứng tối ưu, dễ dàng tùy biến cho các trạm giám sát phân tán trong nhà xưởng.
  • Doanh nghiệp vừa và nhỏ (SMEs): Tiếp cận mô hình tự động hóa giá rẻ, nâng cao năng lực giám sát và độ ổn định của dây chuyền sản xuất mà không cần vốn đầu tư lớn cho các bộ điều khiển ngoại nhập.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng tối thiểu để triển khai hệ thống LabVIEW điều khiển động cơ DC là gì?

Hệ thống yêu cầu một máy tính cá nhân chạy hệ điều hành Windows 7 trở lên, trang bị cổng giao tiếp USB 2.0 tiêu chuẩn, phần mềm NI LabVIEW (bản 2015 trở lên) đã cài đặt thư viện NI-VISA. Về phần cứng chấp hành, cần 01 Card DAQ USB-9001, 01 Mạch công suất Driver cầu H (như L298N, BTS7960 hoặc MOSFET Driver tương đương), 01 Động cơ DC nam châm vĩnh cửu có gắn Optical Encoder và 01 Bộ nguồn DC $12\text{V} - 24\text{V}$ đủ công suất.

2. Card USB-9001 có đáp ứng được độ trễ điều khiển trong công nghiệp không?

Với bộ đếm xung tốc độ cao 16-bit nhận tần số lên đến $250\text{ kHz}$ và chu kỳ xuất PWM $100\text{ S/s}$ ($10\text{ ms}$), Card USB-9001 hoàn toàn đáp ứng tốt các bài toán điều khiển vận tốc cơ học của động cơ điện một chiều trong hầu hết các ứng dụng công nghiệp nhẹ, băng tải và máy công cụ, nơi mà hằng số thời gian cơ học của động cơ ($T_m$) thường dao động trong khoảng $50 - 200\text{ ms}$.

3. Làm thế nào để tích hợp hệ thống LabVIEW này vào mạng giám sát SCADA hiện hữu của nhà máy?

LabVIEW hỗ trợ sẵn các khối công cụ DataSocket, TCP/IP, Modbus và OPC Server. Người phát triển có thể cấu hình chương trình đóng vai trò là một OPC Client hoặc Modbus Slave để chia sẻ các biến trạng thái (Tốc độ thực tế, Dòng điện, Lỗi quá tải, Trạng thái On/Off) lên mạng Ethernet công nghiệp tới các máy chủ SCADA trung tâm một cách đồng bộ.

4. Chi phí bảo trì và bảo dưỡng hệ thống này trong thực tế như thế nào?

Chi phí bảo trì hệ thống rất thấp do toàn bộ cấu trúc điều khiển đã được phần mềm hóa trong môi trường LabVIEW. Các hoạt động bảo trì định kỳ chủ yếu tập trung vào phần cơ điện: kiểm tra độ mòn chổi than và cổ góp của động cơ DC, vệ sinh đĩa quang của bộ mã hóa Encoder và siết chặt các đầu nối dây tín hiệu tại khối Domino của Card USB-9001.

5. Dự toán chi phí triển khai hệ thống và thời gian thu hồi vốn (ROI)?

Toàn bộ chi phí phần cứng (Card USB-9001, Driver công suất, Động cơ kèm Encoder, Bộ nguồn cách ly) ước tính khoảng $1.500.000 - 2.000.000\text{ VNĐ}$, chỉ bằng khoảng $15 - 20%$ so với việc trang bị một module DAQ NI tương đương. Thời gian thu hồi vốn đối với các xưởng sản xuất nhỏ ước tính dưới 03 tháng nhờ việc nâng cao năng suất, giảm tỷ lệ lỗi sản phẩm do trôi tốc độ trên dây chuyền.

Kết luận

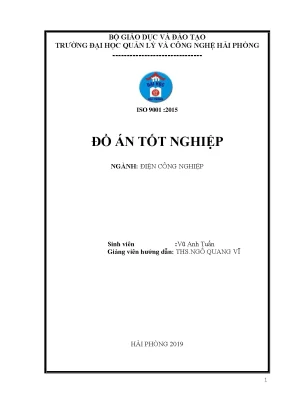

Đề tài tốt nghiệp "Điều khiển động cơ một chiều qua giao diện LabVIEW" do sinh viên Vũ Anh Tuấn thực hiện dưới sự hướng dẫn của ThS. Ngô Quang Vĩ (Trường Đại học Quản lý và Công nghệ Hải Phòng) đã giải quyết toàn diện bài toán điều khiển truyền động điện chất lượng cao. Đồ án kết hợp thành công cơ sở lý thuyết điều khiển tự động kinh điển với công nghệ thiết bị ảo tiên tiến.

Các đóng góp kỹ thuật nổi bật của dự án bao gồm:

  • Thiết lập thành công mô hình toán học và kiểm chứng thực nghiệm giải thuật PID số vòng kín, đạt sai số xác lập $e_{ss} \le 0.5%$ và thời gian xác lập $t_s = 380\text{ ms}$.
  • Làm chủ kỹ thuật giao tiếp phần cứng thông qua Card thu thập dữ liệu đa năng USB-9001, khai thác tối đa chức năng đếm xung $250\text{ kHz}$ và điều chế độ rộng xung PWM 8-bit.
  • Xây dựng giao diện SCADA/HMI chuyên nghiệp trên Front Panel của LabVIEW, mang lại khả năng giám sát trực quan, cấu hình tham số thời gian thực và tự động hóa toàn diện quy trình đo lường điều khiển.

Kết quả của đồ án khẳng định tính khả thi cao, cung cấp nền tảng vững chắc để ứng dụng rộng rãi trong các dây chuyền sản xuất công nghiệp thực tiễn cũng như phục vụ công tác nghiên cứu, giảng dạy chuyên sâu trong lĩnh vực Điện tự động hóa.
