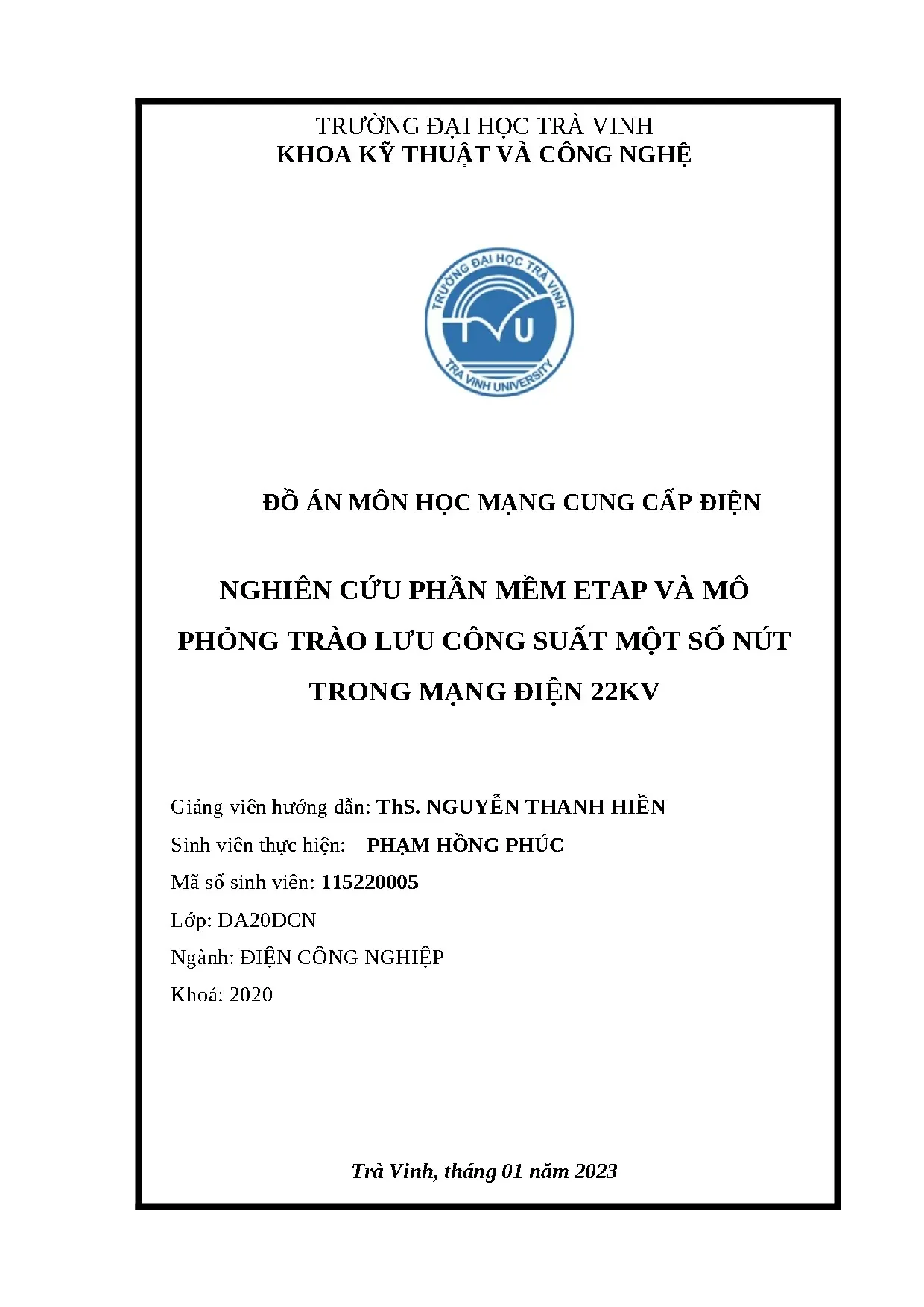

Đồ án mô phỏng trào lưu công suất mạng 22kV bằng phần mềm ETAP - ĐH Trà Vinh

Đồ án mạng cung cấp điện nghiên cứu ứng dụng phần mềm ETAP để tính toán và mô phỏng trào lưu công suất các nút trong lưới điện 22kV chi tiết.

• Tác giả: Phạm Hồng Phúc
• Người hướng dẫn: ThS. Nguyễn Thanh Hiền
• Trường học: Trường Đại học Trà Vinh
• Chuyên ngành: Điện công nghiệp
• Đề tài: Nghiên cứu phần mềm ETAP và mô phỏng trào lưu công suất một số nút trong mạng điện 22kV
• Loại tài liệu: Đồ án môn học
• Năm xuất bản: 2023
• Địa điểm: Trà Vinh

Tóm tắt

I. Tổng quan về nghiên cứu phần mềm ETAP và trào lưu công suất

Phần mềm ETAP (Electrical Transient Analyzer Program) là công cụ chuyên dụng trong phân tích hệ thống điện, hỗ trợ mô phỏng trào lưu công suất, ngắn mạch, và ổn định hệ thống. Đồ án nghiên cứu ứng dụng ETAP để phân tích trào lưu công suất tại các nút trong mạng điện 22kV, giúp đánh giá hiệu quả vận hành và phát hiện các điểm quá tải. Mạng điện 22kV là cấp điện áp phổ biến trong cung cấp điện công nghiệp và sinh hoạt, nơi các vấn đề về cân bằng tải, tổn thất điện năng và ổn định điện áp thường xuyên xảy ra. Việc mô phỏng trên ETAP cho phép tối ưu hóa cấu hình mạng, giảm thiểu rủi ro mất điện và nâng cao độ tin cậy cung cấp điện.

1.1. Giới thiệu phần mềm ETAP trong phân tích mạng điện

ETAP là phần mềm toàn diện hỗ trợ thiết kế, vận hành và phân tích hệ thống điện. Phần mềm cung cấp các module chuyên sâu như trào lưu công suất, ngắn mạch, bảo vệ relay, và ổn định hệ thống. Module trào lưu công suất trong ETAP sử dụng các phương pháp giải tích như Newton-Raphson, Gauss-Seidel để tính toán dòng điện, điện áp tại các nút. ETAP còn tích hợp cơ sở dữ liệu linh hoạt, cho phép nhập liệu thủ công hoặc tự động từ các thiết bị đo lường, đảm bảo độ chính xác cao trong mô phỏng.

1.2. Vai trò của trào lưu công suất trong vận hành mạng 22kV

Trào lưu công suất phản ánh sự phân bố dòng điện và điện áp trong mạng điện, quyết định đến hiệu quả vận hành và độ tin cậy cung cấp điện. Tại mạng 22kV, trào lưu công suất giúp xác định các nút có nguy cơ quá tải, mất ổn định điện áp hoặc tổn thất điện năng cao. Phân tích trào lưu công suất cho phép điều chỉnh cấu hình mạng, tối ưu hóa vị trí lắp đặt tụ bù, máy biến áp, hoặc điều chỉnh phụ tải để cải thiện chất lượng điện năng.

II. Phân tích vấn đề trào lưu công suất trong mạng 22kV

Mạng điện 22kV thường gặp các vấn đề như mất cân bằng tải, quá tải cục bộ, hoặc sụt áp tại các nút xa nguồn. Những vấn đề này xuất phát từ sự phân bố không đồng đều của phụ tải, chiều dài đường dây lớn, hoặc thiếu các giải pháp bù công suất phản kháng. Phân tích trào lưu công suất trên ETAP cho thấy các nút có điện áp thấp thường tập trung ở khu vực xa trung tâm phụ tải, nơi đường dây có điện trở cao. Ngoài ra, các nhánh phụ tải không đối xứng cũng gây ra hiện tượng lệch pha, ảnh hưởng đến hiệu suất truyền tải.

2.1. Nguyên nhân gây mất ổn định điện áp

Mất ổn định điện áp trong mạng 22kV chủ yếu do phụ tải tăng đột biến, sự cố ngắn mạch, hoặc thiếu hụt công suất phản kháng. Khi phụ tải vượt quá công suất khả dụng của nguồn, điện áp tại các nút xa nguồn sẽ sụt giảm nghiêm trọng. Các đường dây dài cũng góp phần tăng tổn thất điện áp do điện trở và điện kháng của dây dẫn. Phân tích trên ETAP cho thấy, khi phụ tải tăng 20% so với định mức, điện áp tại một số nút có thể giảm xuống dưới 90% định mức, gây ảnh hưởng đến hoạt động của thiết bị nhạy cảm.

2.2. Ảnh hưởng của trào lưu công suất không cân bằng

Trào lưu công suất không cân bằng giữa các pha gây ra hiện tượng lệch pha, tăng tổn thất điện năng và giảm hiệu suất truyền tải. Trong mạng 22kV, các phụ tải một pha (như chiếu sáng, thiết bị gia dụng) thường gây mất cân bằng, dẫn đến dòng điện thứ tự không trong hệ thống. Phân tích trên ETAP cho thấy, khi lệch pha vượt quá 10%, dòng điện thứ tự không có thể đạt tới 15-20% dòng điện định mức, gây quá nhiệt cho máy biến áp và thiết bị bảo vệ.

III. Phương pháp mô phỏng trào lưu công suất bằng ETAP

Để mô phỏng trào lưu công suất, trước tiên cần xây dựng sơ đồ một sợi (Single Line Diagram) trên ETAP, bao gồm nguồn, đường dây, phụ tải, và thiết bị bù. Các thông số kỹ thuật như điện trở, điện kháng đường dây, công suất phụ tải được nhập chính xác vào phần mềm. ETAP cung cấp ba phương pháp giải chính: Newton-Raphson, Gauss-Seidel, và phân lập nhanh. Phương pháp Newton-Raphson được ưu tiên do độ hội tụ nhanh và độ chính xác cao. Sau khi nhập liệu, phần mềm sẽ tính toán dòng điện, điện áp tại các nút và hiển thị kết quả dưới dạng biểu đồ hoặc bảng số liệu.

3.1. Xây dựng sơ đồ mạng điện trên ETAP

Sơ đồ một sợi là bản vẽ đơn giản hóa mạng điện, thể hiện các phần tử chính như nguồn, đường dây, phụ tải, và thiết bị bảo vệ. Trên ETAP, người dùng có thể kéo thả các biểu tượng phần tử và kết nối chúng thành sơ đồ hoàn chỉnh. Các thông số như điện trở, điện kháng đường dây, công suất phụ tải được nhập vào từng phần tử. ETAP cũng hỗ trợ nhập liệu từ file CAD hoặc bảng tính Excel, giúp tiết kiệm thời gian và giảm sai sót.

3.2. Tối ưu hóa kết quả mô phỏng

Sau khi chạy mô phỏng, ETAP cung cấp kết quả trào lưu công suất dưới dạng biểu đồ Sankey, bảng số liệu, hoặc báo cáo chi tiết. Người dùng có thể điều chỉnh các thông số như vị trí tụ bù, công suất nguồn, hoặc cấu hình mạng để tối ưu hóa kết quả. ETAP cũng hỗ trợ chức năng cảnh báo quá tải, sụt áp, giúp người vận hành nhanh chóng phát hiện và khắc phục sự cố. Các kịch bản mô phỏng khác nhau (như tăng phụ tải đột biến hoặc sự cố ngắn mạch) được thử nghiệm để đánh giá độ tin cậy của mạng.

IV. Kết luận và ứng dụng thực tiễn

Nghiên cứu đã chứng minh hiệu quả của phần mềm ETAP trong phân tích trào lưu công suất mạng điện 22kV. Việc mô phỏng trên ETAP giúp xác định các nút có nguy cơ quá tải, mất ổn định điện áp, từ đó đề xuất giải pháp tối ưu như lắp đặt tụ bù, điều chỉnh phụ tải, hoặc nâng cấp đường dây. Kết quả nghiên cứu có thể áp dụng trong thiết kế, vận hành, và bảo trì mạng điện, nâng cao độ tin cậy cung cấp điện. Ngoài ra, phương pháp này còn hỗ trợ đào tạo sinh viên ngành điện trong việc phân tích hệ thống điện phức tạp.

4.1. Đánh giá hiệu quả nghiên cứu

Kết quả mô phỏng trên ETAP cho thấy, sau khi tối ưu hóa cấu hình mạng, điện áp tại các nút xa nguồn tăng lên trên 95% định mức, giảm tổn thất điện năng xuống dưới 5%. Việc lắp đặt tụ bù tại các nút có phụ tải lớn cũng cải thiện hệ số công suất từ 0.8 lên 0.95. Phân tích trào lưu công suất còn giúp phát hiện các điểm quá tải tiềm ẩn, từ đó đề xuất biện pháp khắc phục kịp thời, tránh sự cố mất điện.

4.2. Hướng phát triển trong tương lai

Trong tương lai, nghiên cứu có thể mở rộng sang ứng dụng trí tuệ nhân tạo (AI) trong phân tích trào lưu công suất, giúp dự đoán sự cố và đề xuất giải pháp tự động. Ngoài ra, tích hợp ETAP với các hệ thống SCADA sẽ cho phép giám sát thời gian thực, nâng cao hiệu quả vận hành mạng điện. Việc nghiên cứu cũng có thể áp dụng cho các mạng điện cấp cao hơn (như 110kV) hoặc các hệ thống phân phối thông minh (Smart Grid).

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Phân tích và mô phỏng hệ thống điện là một phần quan trọng trong công tác quy hoạch, thiết kế và vận hành mạng lưới cung cấp điện. Sự phức tạp ngày càng tăng của các lưới điện phân phối đòi hỏi các kỹ sư và sinh viên ngành điện phải làm chủ các công cụ mô phỏng chuyên dụng nhằm giải quyết các bài toán tính toán chế độ xác lập, ngắn mạch, sóng hài và tối ưu hóa hệ thống. Công ty Operation Technology, Inc. (OTI), thành lập từ năm 1986, đã phát triển bộ phần mềm ETAP (với phiên bản thương mại ghi nhận tại thời điểm nghiên cứu là ETAP 19) cung cấp các giải pháp toàn diện từ thiết kế đến kiểm soát theo thời gian thực (Real-Time).

Trong chương trình đào tạo chuyên ngành Điện công nghiệp tại Khoa Kỹ thuật và Công nghệ – Trường Đại học Trà Vinh, việc tiếp cận và khai thác phần mềm ETAP có ý nghĩa thiết thực đối với môn học Mạng cung cấp điện. Tác giả Phạm Hồng Phúc (khóa 2020) dưới sự hướng dẫn của ThS. Nguyễn Thanh Hiền đã thực hiện đồ án môn học với đề tài: "Nghiên cứu phần mềm ETAP và mô phỏng trào lưu công suất một số nút trong mạng điện 22kV".

Nhiệm vụ nghiên cứu của đề tài được xác định cụ thể gồm hai nội dung:

1. Nghiên cứu tổng quan về phần mềm ETAP, thực hiện cài đặt và làm chủ phương pháp sử dụng phần mềm.
2. Thiết lập mô hình và mô phỏng trào lưu công suất tại một số nút trên lưới điện phân phối cấp điện áp 22kV.

Đối tượng nghiên cứu của đồ án là các mô-đun tính toán của phần mềm ETAP (tập trung vào phiên bản ETAP 7.00) cùng mô hình các phần tử cơ bản của hệ thống điện (nguồn, máy phát, máy biến áp, đường dây truyền tải, cáp lực, phụ tải). Phạm vi nghiên cứu về mặt không gian và học thuật là đồ án môn học chuyên ngành tại Trường Đại học Trà Vinh, thực hiện vào tháng 01 năm 2023, tập trung vào bài toán trào lưu công suất mạng điện 22kV cân bằng ba pha.

Cơ sở lý thuyết và phương pháp

Cơ sở lý thuyết của đề tài dựa trên lý thuyết tính toán chế độ xác lập của hệ thống điện, cụ thể là bài toán trào lưu công suất (Power Flow/Load Flow). Để giải hệ phương trình phi tuyến trào lưu công suất, văn bản đề cập đến ba phương pháp tính toán số phổ biến được tích hợp trong các phần mềm chuyên ngành:

• Phương pháp Newton-Raphson: Giải hệ phương trình đại số phi tuyến thông qua ma trận Jacobi, có tốc độ hội tụ bậc hai và độ chính xác cao.
• Phương pháp Gauss-Seidel: Phương pháp lặp tuần tự từng nút, yêu cầu bộ nhớ tính toán thấp nhưng tốc độ hội tụ phụ thuộc vào việc chọn nút cơ sở và hệ số gia tốc.
• Phương pháp phân lập nhanh (Fast Decoupled): Đơn giản hóa ma trận đạo hàm dựa trên giả thiết góc lệch điện áp nhỏ và tỷ số R/X của đường dây thấp, giúp tăng tốc độ tính toán cho các hệ thống quy mô lớn.

Hệ thống tiêu chuẩn kỹ thuật được tích hợp trong phần mềm ETAP phục vụ mô hình hóa bao gồm tiêu chuẩn tính toán ngắn mạch IEEE 60909, cùng các hệ tiêu chuẩn ANSI và IEC trong đánh giá tham số máy biến áp và khả năng mang tải của cáp.

Phương pháp nghiên cứu thực tế được tác giả triển khai bao gồm:

• Phương pháp thu thập và tổng hợp tài liệu: Khai thác tài liệu kỹ thuật từ internet, thư viện học thuật, sách báo chuyên ngành và tài liệu hướng dẫn sử dụng ETAP từ nhà sản xuất OTI để tổng hợp cơ sở lý thuyết về các mô hình toán học và tham số thiết bị.
• Phương pháp mô hình hóa và mô phỏng kỹ thuật: Sử dụng phần mềm ETAP 7.00 trên nền tảng máy tính cá nhân để xây dựng sơ đồ một sợi (Single-Line Diagram), nhập thông số kỹ thuật thực tế của các phần tử và chạy phân tích trào lưu công suất theo các trường hợp tính toán (Study Cases).
• Nguồn dữ liệu nghiên cứu: Thông số thiết bị chuẩn từ thư viện phần mềm ETAP, thông số kỹ thuật cáp lực và dây dẫn trên không từ các nhà sản xuất thực tế (ABB, LS VINA), cùng dữ liệu cấu hình hình học trụ và dây dẫn của lưới phân phối 22kV.

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 trình bày lịch sử hình thành và phát triển của công ty OTI cùng các tính năng chủ đạo của phần mềm ETAP qua các thế hệ. Văn bản nêu rõ mục tiêu cốt lõi của đề tài là nghiên cứu công cụ tính toán ETAP để phục vụ mô phỏng trào lưu công suất trên mạng điện 22kV. Tác giả xác định phương pháp tiếp cận chủ yếu là so sánh sai số giữa phương pháp giải tích lý thuyết và thuật toán số được cài đặt trong phần mềm. Nghiên cứu định hướng giúp sinh viên chuyên ngành Điện hiểu rõ mối liên hệ giữa cơ sở lý thuyết chuyên môn với các thuật toán thương mại, từ đó nâng cao năng lực phân tích các bài toán phức tạp của hệ thống điện.

Chương 2: Cơ sở lý thuyết

Chương 2 chiếm dung lượng lớn nhất trong đồ án, tập trung thuyết minh chi tiết 15 chức năng tính toán chính của ETAP 7.00, điều kiện kỹ thuật cài đặt hệ thống và cấu trúc dữ liệu của các phần tử mạng điện:

Nhóm chức năng chính của ETAP 7.00	Chi tiết ứng dụng
Phân tích chế độ xác lập	Tính trào lưu công suất tải cân bằng, trào lưu công suất không cân bằng, tối ưu hóa trào lưu công suất (OPF), bù tối ưu công suất phản kháng
Phân tích sự cố và quá độ	Tính ngắn mạch (theo IEEE 60909), đóng ngắt động cơ/máy điện quay, khảo sát ổn định hệ thống, phân tích sóng hài
Đánh giá và thiết kế hệ thống	Tính độ tin cậy hệ thống, tính toán lưới nối đất, tính toán cáp ngầm, phối hợp thiết bị bảo vệ, thiết kế mạch điều khiển
Quản lý nâng cao	Quản lý hệ thống theo thời gian thực (Real-Time), quản lý lưới điện trên nền tảng bản đồ địa lý GIS

Về yêu cầu cài đặt, phiên bản ETAP 7.00 tương thích với hệ điều hành Windows XP, Windows Vista và Windows 7 (phiên bản 32-bit). Cấu hình phần cứng tối thiểu đòi hỏi vi xử lý Intel Dual/Quad Core từ 2.0 GHz trở lên, bộ nhớ RAM tối thiểu 2 GB và cần có phần mềm bổ trợ từ Microsoft®.

Chương này đi sâu vào việc định nghĩa các trang tham số (Tabs) cho từng đối tượng trên sơ đồ một sợi:

• Nguồn hệ thống (Power Grid/Source): Khai báo tên nút kết nối (Bus), chế độ vận hành (Swing – nút cân bằng, Voltage Control – điều khiển điện áp, Mvar Control – điều khiển công suất phản kháng, PF Control – điều khiển hệ số công suất). Cung cấp các thông số công suất ngắn mạch (SC Rating), trở kháng hệ thống trên công suất cơ bản 100 MVA, các chỉ số độ tin cậy như tỷ lệ sự cố năm ($\lambda_A$), thời gian sửa chữa trung bình (MTTR), hệ số khả dụng sửa chữa ($\mu = 8760/\text{MTTR}$), hệ số ngừng vận hành cưỡng bức (FOR), cùng hàm chi phí giá điện (Energy Price).
• Máy phát điện (Generator): Khai báo công suất tác dụng (MW), công suất biểu kiến (MVA), điện áp định mức (kV), hệ số công suất (%PF), hiệu suất (%Eff), dòng định mức (FLA), số cực (Poles), tốc độ quay (RPM); các giới hạn công suất phản kháng (Mvar Limits); thông số trở kháng siêu quá độ; mô hình hệ thống kích từ (Exciter/AVR) và bộ điều tốc (Governor).
• Thanh cái (Bus): Thiết lập điện áp định mức (Nominal kV) và điện áp ban đầu cho vòng lặp lặp toán học (Bus Initial Voltages).
• Đường dây trên không (Transmission Line): Khai báo chiều dài, loại dây dẫn (đồng/nhôm), điện trở tại hai mốc nhiệt độ $R_{T1}$ và $R_{T2}$ để nội suy, đường kính ngoài, bán kính trung bình nhân (GMR), cảm kháng và dung dẫn đơn vị. Cấu hình hình học trụ gồm bố trí thẳng đứng, nằm ngang, tam giác, mạch kép; khoảng cách trung bình nhân giữa các pha (GMD), tình trạng hoán vị pha (Transposed), độ võng và lực căng dây (Sag & Tension) phụ thuộc vào tải trọng gió, băng và nhiệt độ môi trường.
• Cáp lực (Power Cable): Khai báo thông số điện trở một chiều ($R_{dc}$ tại 25°C), cấu trúc ruột dẫn (ConRnd, CmpRnd, CmpSgm, CmpSct), vật liệu vỏ cách điện và vỏ bọc bảo vệ (PE, PVC, XLPE, EPR, SBR, Rubber, Lead Sheath, Aluminum Sheath, Steel Armor). Tính toán khả năng mang dòng (Ampacity), ổn định nhiệt và hệ số mang tải theo chu kỳ phụ tải: $$T_t = T_{on} + T_{off}$$
• Máy biến áp 2 cuộn dây và 3 cuộn dây: Thiết lập cấp điện áp cao/hạ áp, công suất định mức (MVA), tỷ số trở kháng trên điện trở ($X/R$), phần trăm tổng trở ngắn mạch ($%Z$), tổ đấu dây, kiểu nối đất và nấc phân áp cố định hoặc tự động dưới tải (LTC/Voltage Regulator).
• Phụ tải (Load): Phân loại tải tĩnh và tải động, phụ tải cân bằng hoặc không cân bằng, công suất tiêu thụ và tỷ lệ đóng góp dòng ngắn mạch từ động cơ ($%LRC$).

Chương 2 cũng trình bày quy trình thao tác đồ họa (kéo thả, xoay phần tử qua thanh công cụ Tools, đổi màu theo cấp điện áp qua Theme Editor, tùy biến thông số hiển thị qua Display Options Edit). Khả năng tương tác dữ liệu ngoại vi gồm xuất bản vẽ sang định dạng DXF của AutoCAD, nhập lưới tiếp địa qua tệp XML, và nhập dữ liệu lưới từ định dạng .raw của phần mềm PSS/E (phiên bản từ 29 trở lên), kèm lưu ý về sự không tương thích đối với một số phần tử như bộ điều áp máy biến áp hoặc máy phát khi không lập trên giao diện đồ họa PSS/E. Ngoài ra, tác giả đã xây dựng cơ sở dữ liệu thư viện cáp lực hãng ABB, LS VINA và dây dẫn trên không LS VINA.

Chương 3: Mô phỏng trào lưu công suất một số nút trong mạng điện 22kV

Chương 3 trình bày việc ứng dụng mô-đun tính toán trào lưu công suất trên giao diện ETAP thông qua việc thiết lập hộp thoại "Edit Study Case":

• Trang Info: Lựa chọn phương pháp giải (Newton-Raphson, Gauss-Seidel, Fast Decoupled), giới hạn số vòng lặp tối đa (Max Iterations), mức độ chính xác hội tụ (Precision), hệ số gia tốc (Acceleration Factor), cập nhật góc pha của máy biến áp (Apply XFMR Phase-Shift), và gán giá trị điện áp nút ban đầu.
• Trang Loading: Thiết lập các kịch bản phụ tải (Loading Category) và chế độ phát của nguồn/máy phát (Generation Category).
• Trang Alert: Cài đặt các ngưỡng cảnh báo trạng thái vận hành của lưới điện, bao gồm ngưỡng quá tải (Critical) và ngưỡng non tải/sụt áp (Marginal).

Chương này bước đầu triển khai việc nhập dữ liệu hình học trụ đường dây, sơ đồ một sợi của lưới phân phối 22kV và gán thông số phụ tải cho từng nút tính toán.

Kết quả và đóng góp

Văn bản đồ án đã ghi nhận các kết quả kỹ thuật cụ thể:

1. Hệ thống hóa cấu trúc tham số phần mềm: Đồ án đã chi tiết hóa toàn bộ các trường dữ liệu bắt buộc và nâng cao của 7 nhóm phần tử cốt lõi trong hệ thống điện khi khai báo trên phần mềm ETAP 7.00.
2. Xây dựng thư viện thiết bị thực tế: Tác giả đã bổ sung và số hóa thành công các thông số kỹ thuật của các dòng cáp lực và dây dẫn trên không thực tế từ hai hãng sản xuất ABB và LS VINA vào thư viện phần mềm ETAP, giúp kết quả mô phỏng bám sát thực tế sản xuất tại Việt Nam.
3. Quy chuẩn hóa quy trình phân tích chế độ xác lập: Thiết lập hoàn chỉnh quy trình thiết lập bài toán trào lưu công suất trong cửa sổ Study Case, xác định các tiêu chí hội tụ toán học và thiết lập dải cảnh báo vận hành quá tải/non tải (Critical/Marginal Alert).
4. Đóng góp học thuật: Đồ án cung cấp tài liệu kỹ thuật có tính hệ thống cho sinh viên bộ môn Điện – Điện tử tại Trường Đại học Trà Vinh, đóng vai trò cầu nối giữa lý thuyết giải tích giải mạch điện truyền thống với việc ứng dụng công cụ mô phỏng số chuyên dụng.

Hạn chế và hướng nghiên cứu tiếp

Dựa trên nội dung được trình bày trong văn bản, các hạn chế kỹ thuật và hướng mở rộng được ghi nhận như sau:

Hạn chế:

• Phiên bản phần mềm sử dụng là ETAP 7.00 (chạy trên môi trường Windows 32-bit), hạn chế việc tận dụng hiệu năng phần cứng máy tính 64-bit hiện đại.
• Việc chuyển đổi dữ liệu từ định dạng .raw của phần mềm PSS/E sang ETAP còn tồn tại lỗi không đồng bộ đối với vị trí không gian sơ đồ một sợi, máy phát điện và bộ điều chỉnh nấc phân áp máy biến áp.
• Bản thử nghiệm (demo) của phần mềm bị giới hạn số nút tính toán trên sơ đồ.

Hướng nghiên cứu tiếp:

• Mở rộng quy mô lưới điện 22kV với số lượng nút lớn hơn và tích hợp các kịch bản vận hành không cân bằng pha.
• Ứng dụng các phiên bản ETAP mới hơn (như ETAP 19 đã nêu trong phần tổng quan) để khai thác các tính năng quản lý thời gian thực (Real-Time) và tích hợp bản đồ địa lý GIS.
• Khai thác sâu các mô-đun nâng cao khác của ETAP như tối ưu hóa trào lưu công suất (OPF), tính toán ngắn mạch theo chuẩn IEEE 60909 và phối hợp bảo vệ rơ-le.

Giá trị tham khảo

Đồ án là tài liệu tham khảo kỹ thuật phù hợp cho sinh viên, giảng viên ngành Kỹ thuật Điện, Điện công nghiệp và Hệ thống điện đang thực hiện các đồ án môn học như Mạng cung cấp điện, Phân tích hệ thống điện hoặc Đồ án tốt nghiệp.

Phần giá trị tham khảo trọng tâm của tài liệu nằm ở Chương 2 và Chương 3:

• Hướng dẫn chi tiết cách khai báo tham số cho từng thiết bị điện (nguồn, cáp, máy biến áp, đường dây trên không).
• Cách thiết lập các phương pháp lặp trào lưu công suất (Newton-Raphson, Gauss-Seidel, Phân lập nhanh) và cài đặt ngưỡng cảnh báo sự cố kỹ thuật trong môi trường ETAP.

Câu hỏi thường gặp

1. Phần mềm ETAP hỗ trợ những phương pháp toán học nào để giải bài toán trào lưu công suất? Phần mềm ETAP hỗ trợ 3 phương pháp tính toán trào lưu công suất phổ biến: Phương pháp Newton-Raphson, phương pháp Gauss-Seidel và phương pháp phân lập nhanh (Fast Decoupled).

2. Nút nguồn hệ thống (Power Grid) trong ETAP có những chế độ vận hành (Mode) nào? Nguồn hệ thống trong ETAP có 4 chế độ vận hành: Swing (nút cân bằng công suất và điện áp), Voltage Control (nút điều khiển điện áp), Mvar Control (nút điều khiển công suất phản kháng) và PF Control (nút điều khiển hệ số công suất).

3. Cấu hình phần cứng và hệ điều hành tối thiểu để cài đặt phiên bản ETAP 7.00 trong đồ án là gì? Hệ điều hành tương thích gồm Windows XP, Vista và Windows 7 (32-bit). Cấu hình phần cứng tối thiểu là vi xử lý Intel Dual/Quad Core từ 2.0 GHz trở lên và dung lượng RAM tối thiểu 2 GB, đồng thời yêu cầu cài đặt phần mềm bổ trợ từ Microsoft®.

4. Khả năng trao đổi dữ liệu giữa ETAP với các phần mềm AutoCAD và PSS/E diễn ra như thế nào? ETAP có thể xuất sơ đồ hệ thống sang AutoCAD dưới định dạng DXF và nhập dữ liệu lưới nối đất qua định dạng XML. Đối với PSS/E, ETAP nhập được tệp dữ liệu định dạng .raw từ phiên bản 29 trở lên, tuy nhiên không tự động nhận diện vị trí đồ họa của sơ đồ nếu không dựng trên giao diện đồ họa, đồng thời không trao đổi được một số phần tử như máy phát điện và bộ điều áp máy biến áp.

5. Thư viện thiết bị trong đồ án đã được xây dựng bổ sung từ các nhà sản xuất nào? Tác giả đã xây dựng và bổ sung vào thư viện phần mềm thông số của cáp lực thuộc hai hãng ABB và LS VINA, cùng thông số dây dẫn trên không của hãng LS VINA.

Kết luận

Đồ án môn học "Nghiên cứu phần mềm ETAP và mô phỏng trào lưu công suất một số nút trong mạng điện 22kV" của tác giả Phạm Hồng Phúc đã hệ thống hóa toàn diện cơ sở lý thuyết và phương pháp khai báo thông số kỹ thuật trên phần mềm ETAP 7.00. Công trình làm rõ nguyên lý tính toán trào lưu công suất thông qua các phương pháp số như Newton-Raphson, Gauss-Seidel và phân lập nhanh, đồng thời xây dựng thành công cơ sở dữ liệu thiết bị thực tế từ các nhà sản xuất ABB và LS VINA. Đây là tài liệu hướng dẫn kỹ thuật có giá trị thực tiễn cao, hỗ trợ hiệu quả cho việc học tập, nghiên cứu và mô phỏng lưới điện phân phối chuyên ngành Điện công nghiệp.

Trích đoạn nội dung tài liệu

Đặt vấn đề OTI (Operation Technology, Inc) được thành lập từ năm 1986, chuyên cung cấp các giải pháp để phân tích hệ thống điện, mô phỏng, thiết kế, vận hành, kiểm soát tối ưu hóa, và tự động hóa. Phiên bản mới nhất hiện nay là Etap 19. Điểm nổi bật nhất của Etap là Real-Time: kiểm soát và điều khiển hệ thống trực tiếp theo thời gian thực nhằm tăng cường độ tin cậy, và vận hành hệ thống một cách tối ưu và tiết kiệm. OTI sở hữu một đội ngũ kỹ sư, chuyên gia giàu kinh nghiệm hàng đầu thế giới luôn tiếp cận những tiến bộ công nghệ mới nhất.

Ngoài các chức năng trên, Etap còn có thể tính toán các thông số của hệ thống điện như dòng điện, dòng công suất tối ưu, đánh giá ổn định của hệ thống. Vậy nên em đã nghiên cứu về đề tài phần mềm Etap và mô phỏng trào lưu công suất một số nút trong mạng điện 22kV. Nhiệm vụ và phạm vi nghiên cứu Nhiệm vụ nghiên cứu: Nghiên cứu phần mềm Etap, cài đặt và biết cách sử dụng. Mô phỏng được trào lưu công suất một số nút trong mạng điện 22kV.

Phạm vi nghiên cứu: đồ án môn học tại Trường Đại học Trà Vinh. Phương pháp nghiên cứu Phương pháp nghiên cứu được thực hiện thông qua việc tìm kiếm tài liệu tại các trang mạng xã hội, internet, báo chí, thư viện, … tổng hợp cơ sở lý thuyết để viết nên các chức năng, khả năng tính toán đúng với với phần mềm. Ý nghĩa và thực tiễn của đề tài Điểm nổi bật của phương pháp nghiên cứu này là so sánh các sai số giữa tính toán lý thuyết với thuật toán được ứng dụng trên phần mềm khi mô phỏng. Nghiên cứu này nhằm giúp sinh viên ngành Điện hiểu rõ hơn cơ sở lý thuyết về chuyên môn với các thuật toán được ứng dụng trong phần mểm do Công ty Operation Technology, Inc phát triển, để từ đó tự tin trong việc phân tích các bài toán phức tạp khi ứng dụng phần mểm chuyên ngành để mô phỏng hệ thống điện phức tạp với sự trợ giúp của máy tính.

4 Chương 2 CƠ SỞ LÝ THUYẾT GIỚI THIỆU ETAP CÁC KHẢ NĂNG TÍNH TOÁN CỦA ETAP 7.00 - Tính trào lưu công suất tải cân bằng - Tính trào lưu công suất tải không cân bằng - Tính ngắn mạch - Đóng ngắt động cơ, máy điện quay - Phân tích sóng hài - Khảo sát ổn định hệ thống - Phối hợp các thiết bị bảo vệ - Tối ưu trào lưu công suất - Tính độ tin cậy hệ thống - Bù tối ưu công suất phản kháng - Tính lưới nối đất - Tính toán cáp ngầm - Thiết kế mạch điều khiển - Quản lý hệ thống theo thời gian thực (Real Time) - Quản lý lưới điện trên sơ đồ địa lý GIS CÀI ĐẶT (ETAP 7.00 chạy tốt trên window xp, vista và window 7. Etap cung cấp bản demo tại địa chỉ www. Tuy nhiên bản demo này nhiều tính năng và số nút bị hạn chế. Bản crack phổ biến trên các diễn đàn HTĐ hiện nay là bản Etap 7.00 và chỉ chạy được tên win 32bit.

- Khi cài đặt đòi hỏi phải có phần mềm hỗ trợ là Microsoft®. Do chương trình hỗ trợ đồ họa cao nên yều cầu cấu hình máy tính tối thiểu: Intel Dual/Quad core – 2.0 GHz trở lên RAM 2 GB.00 5 Cửa sổ chính: Hình 2.1 Cửa sổ chính Các chức năng tính toán: Hình 2.2 Các chức năng tính toán Các phần tử AC: 6 Hình 2.3 Các phần tử AC Các thiết bị đo lường, bảo vệ: Hình 2.4 Các thiết bị đo lường, bảo vệ CÁC PHẦN TỬ CHÍNH Nguồn (hệ thống) Nguồn được xem là thay thế cho 1 hệ thống phức tạp vô cùng lớn được đặc trưng bởi các thông số sau: 7 Hình 2.5 Trang Info của nguồn - IP: Tên của nguồn (hệ thống). - Bus: Kết nối với bus nào (kèm điện áp định mức). - Mode: Chọn chức năng của nguồn + Swing: nút cân bằng + Voltage Control: điều chỉnh điện áp + Mvar Control: điều chỉnh công suất kháng + PF Control: điều chỉnh hệ số công suất 8 Hình 2.6 Trang Rating của nguồn - Rated: điện áp định mức (kèm kiểu đấu dây) - Balanced/Unbalanced: ba pha cân bằng/ không cân bằng - Generation Categorie: các thiết lập các thông số hoạt động của nguồn - Operating: các giá trị của trạng thái hoạt động gần nhất - SC Rating: công suất ngắn mạch và trở kháng hệ thống - SC Imp (100MVA base): trở kháng hệ thống ở công suất cơ bản 100MVA Trang Hamnic: - Lựu chọn dạng điện áp đầu ra và sóng hài của hệ thống (sin, không sin, các dạng sóng nghịch lưu …).

Nếu là hệ thống cho điện áp đầu ra hình sin thì ta chọn None.7 Trang Hamnic của nguồn Hình 2.8 Trang Reliability của nguồn Các thông số để tính bài toán xác định độ tin cậy cung cấp điện toàn hệ thống - λA: số lần sự cố/ năm - MTTR: thời gian sửa chữa (giờ)/ năm 10 - μ: tỷ lệ sửa chữa trung bình/ năm( μ=8760/MTTR) - FOR = MTTR/(MTTR + 8760/ λA) - MTTF: khoảng thời gian giữa 2 lần hư hỏng - rp: thời gian thay thiết bị - switch Time: thời gian chuyển sang nguồn cung cấp mới Hình 2.9 Trang Energy Price của nguồn Giá cung cấp điện của hệ thống. Ta có thể xây dựng hàm chi phí của hệ thống để tính toán khi sử dụng các chức năng vận hành tối ưu nguồn phát. MÁY PHÁT Máy phát cũng tương tự như nguồn, chỉ khác 1 vài điểm sau: - Rating: + MW: công suất P định mức + kV: điện áp định mức + %PF: hệ số công suất + MVA: công suất S định mức + %Eff: hiệu suất làm việc + Poles: số cực + FLA: dòng pha ở công suất định mức 11 + RPM: tốc độ đồng hồ - PrimeMover Rating: công suất liên tục và cao điểm dùng để tính các cảnh báo lúc khởi động các phụ tải động cơ. - Mvar Limits: giới hạn công suất kháng lúc cao điểm.

Có thể cài đặt hoặc Etap tự tính theo PrimeMover Rating.10 Trang Energy Price của máy phát 12 Hình 2.11 Trang Imp /Mode của máy phát - Impedance: thông tin về trở kháng siêu quá độ, thứ tự thuận, nghịch không dùng trong tính toán ngắn mạch. - Dynamic Model: mô hình máy phát và các thống số (bộ thông số chuẩn) để phân tích ổn định hệ thống. - Type: kiểu máy phát (hơi, khí, thủy điện) và loại rotor (cực ẩn, cực lồi).C: giới hạn chịu được khi ngắn mạch theo tiêu chuẩn IEEE 60909.12 Trang Capalibity của máy phát Thông tin về giới hạn hoạt động an toàn của máy phát.13 Trang Exciter của máy phát Thông tin về hệ thống kích từ và bộ tự điều chỉnh điện áp AVR 14 Hình 2.14 Trang Govemor của máy phát Thông tin về bộ điều tốc của máy phát.15 Trang Info của Bus - Nominal kV: điện áp định mức. - Bus Voltage: giá trị ban đầu của vòng lặp trong tính toán.

Đường dây 15 Hình 2.16 Trang Info của đường dây - ID: tên đường dây. - From/to: dây nối từ Bus/ đến Bus. - Length: chiều dài dây, chọn đơn vị thích hợp.17 Trang parameter của đường dây - Conductor Type: loại dây đồng hay nhôm. - R-T1: điện trở ở nhiệt độ T1 16 - R-T2: điện trở ở nhiệt độ T2 (R-T1 và R-T2 là 2 điểm để Etap nội suy ra điện trở đường dây ở các nhiệt độ khác).

- Outside Diameter: đường kính ngoài của dây. - GMR: bán kính trung bình nhân giữa các nhóm dây dây cùng pha (Dm). - Xa: trở kháng của dây pha trên 1 đơn vị chiều dài (Etap tự tính). - Xa: dung dẫn của dây pha (với khoảng cách trung bình hình học giữa các dây pha là 1ft) trên 1 đơn vị chiều dài (Etap tự tính).

- Ground Wire: thông số dây nối đất. Ngoài ra Etap còn cung cấp 1 thư viện dây phổ biến với đầy đủ các thông số rất tiện lợi. Thư viện này có thể tùy biến theo điều chỉnh của người dùng.18 Trang Configuration của đường dây - Configuration: cách bố trí dây (thẳng đứng, nằm ngang, tam giác, mạch kép). - GMD: khoảng cách trung bình nhân giữa các dây pha (Dm).

- Phase: khoảng cách giữa các dây pha, các dây pha với đất. - Transposed: chọn nếu dây dẫn có hoán vị đầy đủ. - Separation: khoảng cách trung bình hình học giữa các dây (trường hợp phân pha). 17 - Ground Wire: số dây trong cùng một pha (trường hợp phân pha).

Với các thông số trên Etap sẽ tự tính ra trở kháng đường dây.19 Trang Grouping của đường dây Các thông tin về nối đất đường dây (nối đất chống sét, nối đất lặp lại…) 18 Hình 2.20 Trang Earth của đường dây Các thông tin về lớp đất bên dưới dây dẫn.21 Trang Impedance của đường dây Có 2 tùy chọn: - Calculated: nhận kết quả tính từ Etap (R, X, B). 19 - User Defined: nhập số liệu có sẵn (R, X, B). - Impedance (per phase): các thông số R, X, B cho thứ tự thuận, nghịch và thứ tự không.22 Trang Sag & Tension của đường dây - Line Section: + Same Tower Height: các cột có cùng độ cao + Op Temp: nhiệt độ vận hành của đường dây + Horiz. Tension: lực căng ngang + Ruling Span: khoảng vượt (khi các cột có cùng độ cao) + Span: khoảng vượt cụ thể + Height Diff: sai biệt độ cao giữa 2 cột + Span: khoảng vượt + Sag: độ võng - Loaded Conditions: + Weight: trọng lượng dây + k Factor: hệ số k + Ice: độ dày lớp băng bám trên dây + Wind: áp lực gió 20 + Elongation Coefficient: hệ số giản nở của dây dẫn - Al/Cu Strands: số sợ và đường kính mỗi sợi phần dẫn điện.

- Steel Strands: số sợi và đường kính mỗi sợi phần chịu lực. - Modulus of Elasticity: khả năng chịu lực kéo. - Known Conditions: các điều kiện + Ice: độ dày của lớp băng bám trên dây dẫn + Wind: áp lực gió + k Factor: hệ số k + Temperature: nhiệt độ vận hành + Tension or Sag: chọn giá trị độ võng hay lực căng dây cho phép Cáp lực Hình 2.23 Trang Info của cáp - ID: tên cáp. - Connection: cáp cấp điện cho tải 1 pha/ 3 pha.

- Length: chiều dài cáp. - Tolerance: sai số chiều dài. - # conductors/phase: số sợi cáp/ 1 pha.24 Trang Impedance của cáp - Impedance (per conductor): trở kháng thứ tự thuận và thứ tự nghịch. - Units: đơn vị trở kháng.

- Cable temperature: nhiệt độ cáp + Base: nhiệt độ tính R (ở mục trở kháng) + Min: nhiệt độ vận hành nhỏ nhất + Max: nhiệt độ vận hành lớn nhất Giá trị nhiệt độ này dùng để nội suy ra điện cơ của cáp ở nhiệt độ hoạt động khác nhau.25 Trang Physical của cáp - Rdc: điện trở DC ở 25oC. - Cable OD: đường kính ngoài.
