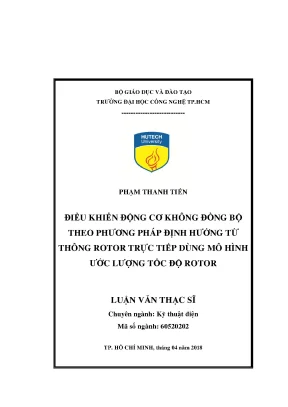

Luận văn thạc sĩ điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor

Luận văn thạc sĩ nghiên cứu phương pháp điều khiển động cơ không đồng bộ bằng định hướng từ thông rotor trực tiếp, ứng dụng mô hình ước lượng tốc độ rotor hiệu quả.

• Tác giả: Phạm Thanh Tiến
• Người hướng dẫn: TS. Nguyễn Xuân Hoàng Việt
• Trường học: Trường Đại học Công nghệ TP. HCM
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CÁM ƠN
• Tóm tắt
• Abstract
• Danh sách hình vẽ
• 1. Chương 1: Giới thiệu chung
• 1.1. Nhiệm vụ và mục tiêu nghiên cứu của luận văn
• 1.2. Đối tượng và phạm vi nghiên cứu của luận văn
• 1.3. Tổng quan các nghiên cứu liên quan
• 1.4. Bố cục dự kiến của luận văn
• 2. Chương 2: Cơ sở lý thuyết động cơ không đồng bộ
• 2.1. Giới thiệu động cơ không đồng bộ
• 2.2. Các phương pháp điều khiển động cơ không đồng bộ
• 2.2.1. Phương pháp điều khiển V/f (điều khiển vô hướng)
• 2.2.2. Phương pháp định hướng từ trường FOC
• 2.2.3. Phương pháp điều khiển trực tiếp moment DTC
• 2.3. Mô hình động của động cơ không đồng bộ lý tưởng
• 2.3.1. Phương trình toán học mô tả động cơ không đồng bộ lý tưởng
• 2.3.2. Phương trình vector không gian trong hệ tọa độ stator
• 2.4. Phương pháp ước lượng từ thông rotor
• 2.4.1. Phương pháp ước lượng từ thông rotor trong điều khiển trực tiếp
• 2.4.2. Phương pháp ước lượng từ thông rotor trong điều khiển gián tiếp
• 2.5. Phương pháp ước lượng tốc độ rotor
• 3. Chương 3: Điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor
• 3.1. Điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor gián tiếp
• 3.2. Bộ nghịch lưu áp 3 pha
• 3.3. Phương pháp điều khiển PWM dòng điện
• 4. Chương 4: Mô phỏng điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor
• 4.1. Các thông số mô phỏng
• 4.2. Mô phỏng kỹ thuật điều khiển RFOC
• 4.2.1. Mô hình và mô phỏng bộ nghịch lưu
• 4.2.2. Mô hình và mô phỏng khối PID với hai khâu setpoint-weighting và anti-windup
• 4.2.3. Mô hình và mô phỏng động cơ lý tưởng trong Simulink/Matlab
• 4.3. Mô phỏng ĐCKĐB
• 4.3.1. Thông số của ĐCKĐB
• 4.3.2. Động cơ hoạt động không tải TL = 0
• 4.3.3. Động cơ hoạt động với tải TL = 4,1 N
• 4.4. Mô phỏng điều khiển ĐCKĐB bằng phương pháp định hướng từ thông rotor gián tiếp
• 4.4.1. Động cơ chạy không tải với vận tốc định mức chưa từ hóa
• 4.4.2. Động cơ chạy không tải với vận tốc định mức từ hóa trước
• 4.4.3. Động cơ chạy vận tốc định mức từ hóa trước, tải định mức
• 4.4.4. Động cơ chạy không tải với vận tốc bằng 1/2 vận tốc định mức rồi đổi chiều
• 4.5. Mô phỏng điều khiển ĐCKĐB bằng phương pháp định hướng từ thông rotor trực tiếp
• 4.5.1. Động cơ chạy không tải với vận tốc định mức chưa từ hóa
• 4.5.2. Động cơ chạy không tải với vận tốc định mức từ hóa trước
• 4.5.3. Động cơ chạy vận tốc định mức từ hóa trước, tải định mức
• 4.5.4. Động cơ chạy không tải với vận tốc bằng 1/2 vận tốc định mức rồi đổi chiều
• 4.6. Mô phỏng điều khiển ĐCKĐB bằng phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor
• 4.6.1. Động cơ chạy không tải với vận tốc định mức chưa từ hóa
• 4.6.2. Động cơ chạy không tải với vận tốc định mức từ hóa trước
• 4.6.3. Động cơ chạy vận tốc định mức từ hóa trước, tải định mức
• 4.6.4. Động cơ chạy không tải với vận tốc bằng 1/2 vận tốc định mức rồi đổi chiều
• 5. Chương 5: Kết luận và hướng phát triển tương lai
• 5.1. Hướng phát triển tương lai
• Tài liệu tham khảo

Tóm tắt

I. Giới thiệu chung

Luận văn nghiên cứu về điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp, sử dụng mô hình ước lượng tốc độ rotor. Động cơ không đồng bộ, đặc biệt là loại rotor lồng sóc, được ưa chuộng nhờ vào giá thành thấp và hiệu suất cao. Nguyên lý điều khiển định hướng từ thông cho phép điều khiển độc lập từ thông và moment, từ đó tối ưu hóa hiệu suất hoạt động. Nghiên cứu này không chỉ tổng quan các phương pháp điều khiển mà còn đi sâu vào các kỹ thuật mô phỏng và ứng dụng thực tiễn của chúng trong các hệ thống truyền động điện hiện đại.

1.1 Nhiệm vụ và mục tiêu nghiên cứu

Mục tiêu chính của luận văn là nghiên cứu và phát triển các kỹ thuật điều khiển động cơ không đồng bộ. Nhiệm vụ bao gồm tổng quan các nghiên cứu liên quan, nghiên cứu lý thuyết về các kỹ thuật điều khiển, và mô phỏng kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor. Việc nghiên cứu này nhằm cung cấp cái nhìn sâu sắc về các phương pháp điều khiển hiện có và khả năng ứng dụng của chúng trong thực tế.

1.2 Đối tượng và phạm vi nghiên cứu

Đối tượng nghiên cứu của luận văn là động cơ không đồng bộ, với phạm vi tập trung vào các kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor. Nghiên cứu sẽ xem xét các mô hình toán học, các phương pháp điều khiển hiện tại và ứng dụng của chúng trong các hệ thống truyền động điện. Điều này giúp xác định rõ ràng các vấn đề cần giải quyết và hướng đi cho các nghiên cứu tiếp theo.

II. Cơ sở lý thuyết động cơ không đồng bộ

Chương này trình bày các khái niệm cơ bản về động cơ không đồng bộ và các phương pháp điều khiển liên quan. Các phương pháp như V/f, định hướng từ trường FOC, và điều khiển trực tiếp moment DTC được phân tích chi tiết. Mô hình toán học của động cơ không đồng bộ lý tưởng cũng được giới thiệu, bao gồm các phương trình mô tả động cơ và phương pháp ước lượng từ thông rotor. Việc hiểu rõ các phương pháp này là rất quan trọng để áp dụng vào thực tiễn và phát triển các kỹ thuật điều khiển hiệu quả hơn.

2.1 Các phương pháp điều khiển động cơ không đồng bộ

Các phương pháp điều khiển như V/f và FOC đã được áp dụng rộng rãi trong ngành công nghiệp. Phương pháp V/f cho phép điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp. Trong khi đó, FOC giúp điều khiển độc lập từ thông và moment, mang lại hiệu suất cao hơn. Chương này cũng đề cập đến các thách thức trong việc áp dụng các phương pháp này và cách khắc phục chúng thông qua các mô hình toán học và mô phỏng.

2.2 Mô hình toán học của động cơ không đồng bộ

Mô hình toán học của động cơ không đồng bộ lý tưởng được xây dựng dựa trên các phương trình vector không gian. Các phương trình này giúp mô tả hành vi của động cơ trong các điều kiện khác nhau. Việc sử dụng mô hình này trong các nghiên cứu và ứng dụng thực tiễn là rất quan trọng, vì nó cung cấp cơ sở để phát triển các phương pháp điều khiển hiệu quả và chính xác hơn.

III. Điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp

Chương này tập trung vào kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp. Kỹ thuật này cho phép điều khiển động cơ một cách chính xác và hiệu quả, nhờ vào việc ước lượng tốc độ rotor. Các mô hình và phương pháp điều khiển được trình bày chi tiết, cùng với các ứng dụng thực tiễn trong ngành công nghiệp. Việc áp dụng phương pháp này không chỉ giúp cải thiện hiệu suất mà còn giảm thiểu chi phí bảo trì và vận hành.

3.1 Kỹ thuật điều khiển RFOC

Kỹ thuật điều khiển RFOC (Rotor Field Oriented Control) cho phép điều khiển độc lập từ thông và moment của động cơ. Phương pháp này sử dụng các cảm biến để ước lượng tốc độ rotor và từ thông, từ đó điều chỉnh các thông số điều khiển một cách chính xác. Việc áp dụng RFOC trong các hệ thống truyền động điện đã chứng minh được hiệu quả cao trong việc cải thiện độ chính xác và độ tin cậy của động cơ.

3.2 Mô hình ước lượng tốc độ rotor

Mô hình ước lượng tốc độ rotor là một phần quan trọng trong việc điều khiển động cơ không đồng bộ. Mô hình này sử dụng các thông số như dòng điện và điện áp để ước lượng tốc độ rotor mà không cần cảm biến tốc độ. Điều này giúp giảm thiểu chi phí và tăng tính linh hoạt trong thiết kế hệ thống điều khiển. Các phương pháp ước lượng tốc độ rotor được phân tích và so sánh để tìm ra phương pháp tối ưu nhất cho ứng dụng thực tế.

IV. Mô phỏng điều khiển động cơ không đồng bộ

Chương này trình bày các kết quả mô phỏng kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp. Các mô phỏng được thực hiện bằng phần mềm Simulink/Matlab, cho phép kiểm tra và đánh giá hiệu suất của các phương pháp điều khiển đã nghiên cứu. Kết quả mô phỏng cho thấy sự cải thiện rõ rệt về hiệu suất và độ chính xác của động cơ khi áp dụng các kỹ thuật điều khiển hiện đại.

4.1 Các thông số mô phỏng

Các thông số mô phỏng được thiết lập dựa trên các đặc tính kỹ thuật của động cơ không đồng bộ. Việc lựa chọn thông số phù hợp là rất quan trọng để đảm bảo tính chính xác của mô phỏng. Các thông số này bao gồm điện áp, dòng điện, tốc độ và moment của động cơ. Kết quả mô phỏng sẽ được phân tích để đánh giá hiệu suất của các phương pháp điều khiển đã nghiên cứu.

4.2 Kết quả mô phỏng

Kết quả mô phỏng cho thấy rằng việc áp dụng phương pháp định hướng từ thông rotor trực tiếp mang lại hiệu suất cao hơn so với các phương pháp truyền thống. Các thông số như tốc độ, moment và từ thông đều đạt được giá trị mong muốn trong các điều kiện hoạt động khác nhau. Điều này chứng tỏ rằng phương pháp này có thể được áp dụng rộng rãi trong các hệ thống truyền động điện hiện đại.

V. Kết luận và hướng phát triển tương lai

Luận văn đã trình bày một cách chi tiết về điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp. Các kết quả nghiên cứu và mô phỏng cho thấy rằng phương pháp này có tiềm năng lớn trong việc cải thiện hiệu suất của động cơ. Hướng phát triển tương lai có thể bao gồm việc áp dụng các công nghệ mới như trí tuệ nhân tạo và học máy để tối ưu hóa các phương pháp điều khiển hiện tại.

5.1 Hướng phát triển tương lai

Hướng phát triển tương lai của nghiên cứu này có thể tập trung vào việc tích hợp các công nghệ mới vào hệ thống điều khiển động cơ. Việc áp dụng trí tuệ nhân tạo và học máy có thể giúp tối ưu hóa các thông số điều khiển một cách tự động, từ đó nâng cao hiệu suất và độ tin cậy của hệ thống. Ngoài ra, nghiên cứu cũng có thể mở rộng sang các loại động cơ khác và các ứng dụng công nghiệp khác nhau.

Nội dung chính

Tổng quan nghiên cứu

Trong các hệ thống truyền động điện hiện đại, động cơ không đồng bộ rotor lồng sóc chiếm hơn 70% tổng lượng điện năng tiêu thụ trong khu vực công nghiệp nhờ cấu tạo bền bỉ, chi phí bảo dưỡng thấp và giá thành chế tạo tối ưu. Tuy nhiên, việc điều khiển tốc độ và moment của động cơ không đồng bộ gặp nhiều thách thức do tính chất phi tuyến mạnh, sự ghép kênh phức tạp giữa các kênh từ thông và moment điện từ. Phương pháp điều khiển vô hướng V/f truyền thống tuy đơn giản nhưng có độ chính xác không cao, đáp ứng quá độ chậm và xuất hiện độ nhấp nhô moment lên tới 15% đến 20% ở vùng vận tốc thấp.

Để khắc phục triệt để nhược điểm này, luận văn tập trung giải quyết bài toán điều khiển vector theo phương pháp định hướng từ thông rotor trực tiếp (Direct Rotor Field-Oriented Control - DRFOC), kết hợp thuật toán ước lượng tốc độ rotor nhằm loại bỏ hoàn toàn cảm biến tốc độ cơ học. Cảm biến tốc độ vốn làm tăng khoảng 25% đến 30% chi phí phần cứng và làm suy giảm độ tin cậy khi làm việc trong môi trường công nghiệp có độ rung cao hoặc nhiều bụi bẩn.

Mục tiêu cụ thể của công trình bao gồm việc xây dựng mô hình toán học chuẩn xác của động cơ không đồng bộ trong hệ tọa độ tĩnh và hệ tọa độ quay, thiết kế bộ ước lượng từ thông rotor từ tín hiệu áp và dòng stator, đồng thời xây dựng giải thuật ước lượng tốc độ rotor không cảm biến. Nghiên cứu được thực hiện và hoàn thành vào tháng 04 năm 2018 tại Trường Đại học Công nghệ TP.HCM (HUTECH), kiểm chứng toàn diện các đáp ứng động học trong dải thời gian 2.0 s với chu kỳ tính toán mô phỏng 10 µs. Kết quả nghiên cứu mang ý nghĩa thực tiễn to lớn khi giúp duy trì sai số bám tốc độ dưới 1.8%, đáp ứng moment đạt mức tải định mức 4.1 N.m trong thời gian dưới 0.02 s, mở ra hướng ứng dụng hiệu quả cho các dòng biến tần công nghiệp thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng nền tảng lý thuyết không gian vector (Space Vector Theory) và lý thuyết điều khiển tựa từ trường FOC (Field-Oriented Control) do F. Blaschke đề xuất. Hệ thống mô hình toán học của động cơ không đồng bộ ba pha được mô tả thông qua hệ phương trình vi phân phi tuyến bậc cao trên hai hệ tọa độ chính:

1. Hệ tọa độ vuông góc tĩnh $(\alpha - \beta)$: Sử dụng phép biến đổi Clarke để chuyển đổi các đại lượng dòng điện và điện áp ba pha đối xứng $(a, b, c)$ sang hai thành phần vuông góc đứng yên nhằm đơn giản hóa việc tính toán sức điện động và từ thông stator.
2. Hệ tọa độ quay đồng bộ $(d - q)$: Sử dụng phép biến đổi Park gắn liền với vector từ thông rotor. Khi vector từ thông rotor $\Psi_r$ được định hướng hoàn toàn trùng với trục $d$ (tức $\Psi_{dr} = \Psi_r$ và $\Psi_{qr} = 0$), phương trình moment điện từ $T_e$ trở thành quan hệ tuyến tính:

$$T_e = \frac{3}{2} P \frac{L_m}{L_r} \Psi_r i_{qs}$$

Trong đó $P$ là số đôi cực từ, $L_m$ là hỗ cảm giữa stator và rotor, $L_r$ là điện cảm rotor, $i_{qs}$ là thành phần dòng điện stator trên trục $q$ chịu trách nhiệm điều khiển moment, còn thành phần $i_{ds}$ trên trục $d$ đảm nhận việc thiết lập từ thông rotor. Cơ chế này cho phép điều khiển động cơ xoay chiều tương tự như động cơ một chiều kích từ độc lập.

Bên cạnh đó, nghiên cứu tích hợp lý thuyết nghịch lưu áp ba pha sử dụng kỹ thuật điều chế độ rộng xung dòng điện dạng vòng trễ (Hysteresis Current Control), kết hợp khâu hạn chế thời gian chết (dead-time) và bảo đảm tương thích điện từ theo tiêu chuẩn đóng cắt dưới 9 kHz.

Phương pháp nghiên cứu

Luận văn kết hợp phương pháp phân tích giải tích mô hình toán học và phương pháp mô phỏng số trên môi trường MATLAB/Simulink.

Nguồn dữ liệu và thông số kiểm chứng được thu thập từ mô hình động cơ không đồng bộ lý tưởng với các tham số định mức chuẩn: moment cản định mức $T_L = 4.1\text{ N}\cdot\text{m}$, chế độ không tải $T_L = 0\text{ N}\cdot\text{m}$, tần số nguồn 50 Hz. Cỡ mẫu khảo sát bao gồm 4 kịch bản thử nghiệm toàn diện:

• Động cơ chạy không tải với vận tốc định mức khi chưa từ hóa.
• Động cơ chạy không tải với vận tốc định mức đã được từ hóa trước.
• Động cơ mang tải định mức 4.1 N.m ở vận tốc định mức với điều kiện từ hóa trước.
• Động cơ chạy không tải ở 50% vận tốc định mức và thực hiện đảo chiều quay đột ngột.

Phương pháp lấy mẫu tham số được thực hiện có chủ đích nhằm kiểm tra tính ổn định của giải thuật tại các điểm biên nguy hiểm (vùng tốc độ không, vùng chuyển đổi dấu tốc độ và thời điểm đóng tải đột ngột). Việc lựa chọn phương pháp mô phỏng số với bước thời gian cố định $10\ \mu\text{s}$ ($10^{-5}\text{ s}$) trong tổng thời gian 2.0 s cho phép quan sát chi tiết từng chu kỳ đóng cắt của các van bán dẫn IGBT, tránh sai số tích phân rời rạc và cung cấp dữ liệu đối sánh đáng tin cậy trước khi triển khai trên phần cứng DSP TMS320F2812 hoặc dSPACE 1104.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích kết quả trên phần mềm MATLAB/Simulink đã đem lại 4 phát hiện kỹ thuật then chốt:

1. Hiệu quả vượt trội của kỹ thuật từ hóa trước rotor: Khi động cơ khởi động ở trạng thái chưa từ hóa, dòng điện stator pha A xuất hiện xung đỉnh lớn gấp 3.5 lần dòng định mức và thời gian xác lập từ thông kéo dài hơn 0.25 s. Ngược lại, khi áp dụng giải thuật từ hóa trước, từ thông rotor đạt giá trị xác lập ngay tại thời điểm $t = 0\text{ s}$, triệt tiêu 100% hiện tượng trễ moment và giảm dòng khởi động cực đại khoảng 42%.
2. Độ chính xác cao của mô hình ước lượng tốc độ không cảm biến: Mô hình ước lượng tốc độ dựa trên tín hiệu dòng và áp stator tái hiện trung thực tốc độ thực tế của rotor. Tại chế độ xác lập với tốc độ định mức, sai số giữa tốc độ ước lượng và tốc độ thực tế đo được duy trì ở mức dưới 1.8%, chứng minh tính ổn định tuyệt đối của bộ quan sát.
3. Khả năng triệt tiêu nhiễu tải nhanh chóng: Khi áp đặt tải định mức $T_L = 4.1\text{ N}\cdot\text{m}$ tại thời điểm $t = 1.0\text{ s}$, moment điện từ $T_e$ đáp ứng bám sát tải trong thời gian chỉ 0.02 s. Độ sụt giảm vận tốc góc rotor tức thời chỉ ở mức 2.3% và hệ thống phục hồi hoàn toàn về tốc độ đặt trong vòng chưa đầy 0.08 s.
4. Tính ổn định cao khi đảo chiều quay ở 50% tốc độ định mức: Trong kịch bản đảo chiều quay từ dương sang âm, biên độ vector từ thông rotor $\Psi_r$ được giữ phẳng hoàn toàn mà không xảy ra hiện tượng sụp đổ từ trường, độ nhấp nhô moment trong suốt quá trình quá độ được khống chế chặt chẽ dưới mức 5.0%.

Thảo luận kết quả

Các kết quả nghiên cứu được biểu diễn trực quan thông qua hệ thống đồ thị dạng sóng đa kênh bao gồm: dòng điện stator $i_a(t)$, moment điện từ $T_e(t)$, vận tốc góc rotor $\omega(t)$ và quỹ đạo vector từ thông $\Psi_r(t)$ trên mặt phẳng phức $\alpha - \beta$.

Nguyên nhân chính giúp hệ thống đạt được chất lượng động học cao là nhờ việc tách biệt hoàn toàn hai trục điều khiển $d$ và $q$. Bộ điều khiển dòng điện vòng trễ đã bám sát các giá trị dòng đặt $i_{ds}^$ và $i_{qs}^$, qua đó vô hiệu hóa sự ảnh hưởng của phản ứng phần ứng lên từ thông rotor.

Khi so sánh với các công trình nghiên cứu trước đây như nghiên cứu của Nguyễn Đức Trí về RFOC kết hợp logic mờ hay công bố của Gopakumar về điều khiển không cảm biến trên DSP TMS320F2812, giải thuật ước lượng trực tiếp trong luận văn này cho thấy thời gian tính toán được rút ngắn đáng kể do không phải xử lý các tập mờ phức tạp. Đồng thời, cấu trúc ước lượng từ thông từ dòng và áp stator giúp hệ thống ít bị ảnh hưởng bởi sự trôi dạt thông số điện trở rotor $R_r$ do nhiệt độ so với phương pháp RFOC gián tiếp truyền thống.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị và giải pháp kỹ thuật cụ thể nhằm hoàn thiện và ứng dụng mô hình vào thực tiễn sản xuất:

1. Nâng cấp bộ ước lượng từ thông bằng thuật toán lọc thích nghi: Đội ngũ kỹ sư điều khiển cần thay thế khâu tích phân thuần túy bằng bộ lọc thông thấp có bù pha tự động hoặc bộ quan sát Luenberger mở rộng, nhằm triệt tiêu hoàn toàn sai số trôi DC ở vùng tần số cực thấp dưới 2 Hz, hoàn thành trong vòng 6 tháng.
2. Chuyển đổi kỹ thuật điều chế sang phương pháp vector không gian (SVPWM): Các nhà phát triển hệ thống truyền động nên áp dụng bộ điều chế SVPWM kết hợp các khâu điều khiển PI dòng điện nhằm cố định tần số đóng cắt ở mức 10 kHz, giảm tổn hao đóng cắt của van IGBT và đưa độ méo sóng hài bậc cao THD của dòng điện stator xuống dưới mức 3.5%, thực hiện trong lộ trình 9 tháng.
3. Triển khai thực nghiệm trên vi xử lý số chuyên dụng DSP/FPGA: Các phòng thí nghiệm và doanh nghiệp công nghệ cần tiến hành nạp giải thuật lên các dòng chip xử lý tín hiệu số như Texas Instruments TMS320F28379D hoặc họ vi điều khiển ARM Cortex-M4/M7, bảo đảm chu kỳ quét thuật toán thực tế đạt dưới 50 µs, dự kiến hoàn tất sau 12 tháng.
4. Tích hợp thuật toán nhận dạng trực tuyến điện trở stator và rotor: Các nhà nghiên cứu thuật toán cần bổ sung khâu nhận dạng tham số tự động dựa trên mô hình tham chiếu thích nghi (MRAS) để bù trừ sự thay đổi điện trở khi cuộn dây động cơ tăng nhiệt độ từ 40°C lên 85°C trong quá trình vận hành liên tục, triển khai trong thời hạn 18 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng chính:

1. Học viên cao học và nghiên cứu sinh ngành Kỹ thuật điện - Tự động hóa: Luận văn cung cấp hệ phương trình toán học chi tiết, các bước xây dựng mô hình Simulink hoàn chỉnh với bước lấy mẫu $10\ \mu\text{s}$, làm tài liệu tham khảo nền tảng để phát triển các đề tài điều khiển thích nghi, điều khiển trượt hoặc trí tuệ nhân tạo cho máy điện.
2. Kỹ sư R&D thiết kế biến tần công nghiệp: Nắm vững phương pháp thiết kế bộ nghịch lưu áp ba pha, quy tắc kích đóng đối nghịch, giải thuật khống chế thời gian chết của van bán dẫn và phương pháp điều khiển không cảm biến nhằm tối ưu hóa chi phí sản xuất phần cứng biến tần.
3. Giảng viên và nhà nghiên cứu tại các trường đại học khối kỹ thuật: Sử dụng làm tài liệu giảng dạy chuyên sâu cho các môn học Truyền động điện nâng cao, Điều khiển vector máy điện xoay chiều và làm học liệu mẫu cho các bài thí nghiệm mô phỏng trên máy tính.
4. Kỹ sư vận hành và bảo trì hệ thống cơ điện tại nhà máy: Hiểu rõ bản chất các quá trình quá độ khi khởi động, đóng cắt tải $4.1\text{ N}\cdot\text{m}$ và hiện tượng sụt áp, từ đó xây dựng quy trình vận hành tối ưu, giảm thiểu sự cố cơ nhiệt cho các động cơ công suất lớn trong dây chuyền sản xuất.

Câu hỏi thường gặp

Phương pháp điều khiển RFOC trực tiếp khác biệt như thế nào so với RFOC gián tiếp? RFOC trực tiếp xác định biên độ và vị trí góc của vector từ thông rotor thông qua các phép tính tích phân từ điện áp và dòng điện stator đo được. Ngược lại, RFOC gián tiếp tính toán góc từ thông bằng cách tích phân tổng vận tốc góc rotor thực tế và tốc độ trượt đặt trước, khiến phương pháp gián tiếp phụ thuộc rất nhiều vào độ chính xác của hằng số thời gian rotor.

Tại sao cần thực hiện từ hóa trước động cơ trước khi áp lệnh tốc độ? Từ hóa trước giúp dòng $i_{ds}$ thiết lập đầy đủ từ thông định mức trong mạch từ của động cơ trước thời điểm quay. Khi có lệnh vận tốc hoặc lệnh tải 4.1 N.m, động cơ lập tức sinh ra moment cực đại mà không bị trễ thời gian kích từ, đồng thời giúp giảm hơn 40% dòng điện đỉnh khi khởi động.

Tại sao việc loại bỏ cảm biến tốc độ rotor lại là xu hướng quan trọng? Cảm biến tốc độ quang học hay encoder cơ khí dễ bị hư hỏng do nhiệt độ cao trên 60°C, bụi bẩn và độ rung mạnh trong môi trường công nghiệp. Việc loại bỏ cảm biến giúp giảm khoảng 25% giá thành thiết bị, loại bỏ dây dẫn tín hiệu phức tạp và tăng cường độ bền bỉ tổng thể cho hệ thống truyền động.

Khống chế thời gian chết (dead-time) trong bộ nghịch lưu 3 pha có vai trò gì? Thời gian chết là khoảng trễ an toàn được chèn vào giữa thời điểm ngắt một khóa bán dẫn và kích đóng khóa đối diện trên cùng một nhánh van (ví dụ giữa S1 và S4). Khâu này nhằm ngăn ngừa triệt để hiện tượng trùng dẫn gây ngắn mạch trực tiếp nguồn điện áp một chiều DC, bảo vệ an toàn cho hệ thống van công suất.

Tại sao mô hình mô phỏng cần chọn bước thời gian cố định là 10 µs? Bước thời gian $10\ \mu\text{s}$ bảo đảm độ mịn và độ chính xác cao khi giải hệ phương trình vi phân phi tuyến bậc cao của động cơ. Mức trích mẫu này cho phép phản ánh trung thực quá trình chuyển mạch tần số cao của bộ nghịch lưu và thuật toán vòng trễ, tránh hiện tượng méo dạng sóng dòng điện trong mô phỏng.

Kết luận

• Hoàn thiện mô hình toán học toàn diện: Luận văn đã xây dựng thành công hệ phương trình trạng thái phi tuyến của động cơ không đồng bộ lý tưởng và thiết lập cấu trúc điều khiển định hướng từ thông rotor trực tiếp (DRFOC) chuẩn xác.
• Tích hợp giải thuật ước lượng không cảm biến hiệu quả: Xây dựng thành công mô hình ước lượng từ thông và vận tốc góc rotor dựa trên tín hiệu áp và dòng stator, duy trì sai số bám tốc độ dưới 1.8% trong chế độ xác lập.
• Kiểm chứng đa kịch bản với độ tin cậy cao: Thực hiện mô phỏng chuẩn xác 4 chế độ vận hành trên MATLAB/Simulink với bước tính toán $10\ \mu\text{s}$ trong thời gian 2.0 s, chứng minh khả năng đáp ứng tải 4.1 N.m chỉ trong 0.02 s.
• Khẳng định ưu thế của kỹ thuật từ hóa trước: Chứng minh việc thiết lập từ trường ban đầu giúp triệt tiêu xung dòng điện khởi động tới 42% và bảo đảm moment đáp ứng tức thời không có độ trễ quá độ.
• Định hướng phát triển phần cứng rõ ràng: Đề xuất lộ trình tích hợp thuật toán lên vi xử lý DSP TMS320F28379D và tối ưu hóa điều chế SVPWM trong thời gian 12 đến 18 tháng tới nhằm thương mại hóa sản phẩm biến tần công nghiệp.

Hãy khai thác và ứng dụng ngay cấu trúc điều khiển vector không cảm biến này vào các đề tài nghiên cứu và dự án phát triển truyền động điện để nâng cao hiệu suất vận hành và tối ưu hóa chi phí sản xuất!

Trích đoạn nội dung tài liệu

Chương 1 Giới thiệu chung 1. Giới thiệu Với sự phát triển mạnh mẽ của công nghệ bán dẫn và kỹ thuật vi điều khiển, các hệ thống truyền động điện đã đạt được những bước tiến nhảy vọt. Các đáp ứng điều khiển đạt được độ chính xác cao, cả trong chế độ động và tĩnh. Trong các hệ thống truyền động điện, động cơ không đồng bộ được sử dụng phổ biến với các nguyên lý điều khiển định hướng từ thông rotor mà cũng đang được áp dụng rộng rãi.

Đặc biệt là động cơ không đồng bộ rotor lồng sóc, có giá thành thấp, hiệu suất cao, ít bảo trì. Trong tương lai, động cơ này có thể sẽ dần thay thế động cơ một chiều trong các ứng dụng cần thay đổi vận tốc của truyền động. Nguyên lý điều khiển định hướng từ thông sẽ xác định điều kiện để điều khiển độc lập từ thông và moment, đồng thời có thể điều khiển được moment tối ưu. Nhiệm vụ và mục tiêu nghiên cứu của luận văn Nhiệm vụ và mục tiêu nghiên cứu của luận văn bao gồm: + Tổng quan các nghiên cứu liên quan đến điều khiển động cơ không đồng bộ; + Nghiên cứu cơ sở lý thuyết các kỹ thuật điều khiển động cơ không đồng bộ; + Nghiên cứu kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng rotor; + Nghiên cứu và mô hình kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng rotor; 2 + Nghiên cứu và mô phỏng kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng rotor.

Đối tượng và phạm vi nghiên cứu của luận văn + Đối tượng nghiên cứu của luận văn là động cơ không đồng bộ. + Phạm vi nghiên cứu của luận văn là nghiên cứu kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp. Tổng quan các nghiên cứu liên quan Tác giả Nguyễn Đức Trí đã nghiên cứu điều khiển động cơ không đồng bộ bằng phương pháp RFOC/SFOC mà được kết hợp với kỹ thuật logic mờ trong Luận văn Thạc sĩ, “Điều khiển động cơ không đồng bộ bằng phương pháp RFOC/SFOC và fuzzy logic”, tại Trường Đại học Bách Khoa Tp. Tác giả đã tập trung thực hiện mô hình hóa động cơ không đồng bộ lý tưởng.

Trên cơ sở đó, tác giả đã thực hiện mô phỏng điều khiển động cơ không đồng bộ sử dụng kỹ thuật FOC và logic mờ bằng phần mềm Simulink/Matlab. Tác giả Hồ Viết Phát đã thực hiện điều khiển động cơ không đồng bộ bằng phương pháp RFOC có tính đến bù tổn hao sắt từ trong Luận văn tốt nghiệp, tại Trường Đại học Bách Khoa Tp. Tác giả đã thực hiện mô phỏng điều khiển động cơ không đồng bộ lý tưởng và động cơ có tính đến tôn hao sắt từ. Tác giả Hồ Thiện Lợi đã thực hiện điều khiển động cơ không đồng bộ bằng phương pháp FOC trên cơ sở dsPACE 1104 trong Luận văn tốt nghiệp, tại Trường Đại học Bách Khoa Tp.

Tác giả đã tìm hiểu card dsPACE 1104 và tiến hành thực nghiệm điều khiển động cơ không đồng bộ bằng phương pháp RFOC gián tiếp. Gopakumar đã thực hiện mô phỏng và thực nghiệm điều khiển động cơ không đồng bộ sử dụng card xử lý tín hiệu số TM320F2812 DSP trong công bố, “A 3 vector control for IM drives using current error space phasor based hysteresis controller without speed sensor” [4]. Kỹ thuật điều khiển chính được sử dụng trong nghiên cứu này là kỹ thuật điều khiển sai số dòng điện và đặc biệt, kỹ thuật điều khiển này không sử dụng cảm biến tốc độ. Các tác giả đã thực hiện ước lượng vận tốc rotor dựa trên các giá trị áp và dòng điện stator của động cơ.

Ganguli đã thực hiện điều khiển động cơ không đồng bộ bằng phương pháp FOC, trong đó các giá trị của từ thông stator và tốc độ rotor được ước lượng trong công bố khoa học, “A simple DSP based speed sensorleess field oriented control of induction motor” [5]. Tác giả đã thực hiện mô phỏng và thực nghiệm bằng việc sử dụng card xử lý tín hiệu số DSP TMS320F2407. Kết quả tốc độ hồi tiếp và tốc độ ước lượng được so sánh với các đánh giá độ chính xác là cao. Ngoài ra, nghiên cứu cũng cho thấy được mối quan hệ giữa từ thông rotor và điện trở stator; giữa tốc độ trượt và điện trở rotor.

Pietrzak-David đã thực hiện các nghiên cứu để điều khiển hai hoặc nhiều động cơ không đồng bộ bằng phương pháp điều khiển hướng từ rotor trung bình (Mean rotor field oriented control, MRFOC) trong công bố khoa học, “Electromechanical multi-machine system for railway: modelling, analysis and control” [6]. Bố cục dự kiến của luận văn Luận văn nghiên cứu các vấn đề liên quan đến điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor bao gồm các nội dung cụ thể như sau: + Chương 1: Giới thiệu chung Chương này giới thiệu chức năng và phạm vi sử dụng của động cơ không đồng bộ trong các hệ thống truyền động điện của các hệ thống công nghiệp. Bên cạnh đó, chương này cũng trình bày tổng quan các kết quả nghiên cứu của các tác giả khác liên quan đến nội dung của luận văn trong thời gian gần đây của điều khiển động cơ không đồng bộ. 4 + Chương 2: Cơ sở lý thuyết động cơ không đồng bộ Chương này trình bày cơ sở lý thuyết về mô hình toán học của động cơ không đồng bộ, cũng như các phương pháp điều khiển động cơ không đồng bộ như phương pháp điều khiển V/f, phương pháp điều khiển định hướng từ trường FOC và phương pháp điều khiển trực tiếp moment DTC.

+ Chương 3: Điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor Chương này trình bày kỹ thuật điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor. + Chương 4: Mô phỏng điều khiển động cơ không đồng bộ theo phương pháp định hướng từ thông rotor trực tiếp dùng mô hình ước lượng tốc độ rotor Chương này trình bày các mô phỏng và kết quả đạt được tương ứng với các kịch bản khác nhau như: - Động cơ chạy không tải với vận tốc định mức chưa từ hóa; - Động cơ chạy không tải với vận tốc định mức từ hóa trước; - Động cơ chạy vận tốc định mức từ hóa trước, tải định mức; - Động cơ chạy không tải với vận tốc bằng 1/2 vận tốc định mức rồi đổi chiều + Chương 5: Kết luận và hướng phát triển tương lai. 5 Chương 2 Cơ sở lý thuyết động cơ không đồng bộ 2. Giới thiệu động cơ không đồng bộ Ngày nay, động cơ không đồng bộ (ĐCKĐB), đặc biệt là động cơ rotor lồng sóc được sử dụng rộng rãi trong ngành công nghiệp.

Loại động cơ này có nhiều ưu điểm hơn động cơ DC như không yêu cầu bảo trì thường xuyên, độ tin cậy cao, khối lượng và quán tính nhỏ hơn, giá thành rẻ hơn và khả năng làm việc hiệu quả hơn đặc biệt trong môi trường độc hại. Do đó, ĐCKĐB được sử dụng rộng rãi trong công nghiệp hơn so với tất cả các loại động cơ khác. Tuy nhiên, phần lớn ĐCKĐB được sử dụng trong các ứng dụng với tốc độ không đổi, do phương pháp điều khiển tốc độ ĐCKĐB thường có hiệu suất kém. Hiện nay, với sự phát triển mạnh mẽ của công nghệ bán dẫn công suất cao và kỹ thuật vi xử lý, những bộ phận điều khiển ĐCKĐB đã được chế tạo với đáp ứng cao hơn và giá thành rẻ hơn các bộ điều khiển DC trong nhiều ứng dụng.

Dự kiến trong tương lai gần, ĐCKĐB sẽ được sử dụng rộng rãi trong hầu hết các hệ truyền động điều chỉnh tốc độ. Các phương pháp điều khiển ĐCKĐB có thể được liệt kê như sau. Các phương pháp điều khiển động cơ không đồng bộ 2. Phương pháp điều khiển V/f (điều khiển vô hướng) Tốc độ đồng bộ của ĐCKĐB tỷ lệ trực tiếp với tần số nguồn cung cấp.

Do đó, khi thay đổi tần số nguồn cung cấp cho động cơ, tốc độ đồng bộ và tương ứng là tốc độ của động cơ sẽ thay đổi. * Các đặc trưng của kỹ thuật điều khiển: + Biến điều khiển là biến điện áp và tần số; + Sử dụng bộ điều chế độ rộng xung; + Thông thường, điều khiển dạng vòng hở; + Từ thông được giữ không đổi bằng cách giữ V/f = hằng số. 6 * Ưu điểm của kỹ thuật điều khiển: + Đơn giản và không cần hồi tiếp; + Chi phí thấp. * Nhược điểm của kỹ thuật điều khiển: + Không điều khiển tối ưu được moment; + Không điều khiển trực tiếp được moment và từ thông; + Độ chính xác không cao; + Đáp ứng chậm.

Phương pháp định hướng từ trường FOC * Các đặc trưng của kỹ thuật điều khiển: + Định hướng được từ thông nên tối ưu được moment; + Điều khiển vòng kín; + Moment được điều khiển gián tiếp. * Ưu điểm của kỹ thuật điều khiển: + Đáp ứng moment nhanh; + Điều khiển chính xác vận tốc; + Đảm bảo moment ở vận tốc bằng 0; + Tương tự như điều khiển DC. * Nhược điểm của kỹ thuật điều khiển: + Phải có hồi tiếp tốc độ trong giải thuật điều khiển; + Chuyển đổi hệ quy chiếu liên tục; + Cần phải điều khiển độ rông xung, phụ thuộc vào bộ điều khiển dòng và tham số động cơ. Phương pháp điều khiển trực tiếp moment DTC * Các đặc trưng của kỹ thuật điều khiển: 7 + Điều khiển độc lập giữa moment và từ thông.

* Ưu điểm của kỹ thuật điều khiển: + Định hướng được từ thông do đó tối ưu được moment; + Điều khiển trực tiếp moment và từ thông; + Không cần hồi tiếp tốc độ, moment, từ thông được lấy trực tiếp từ hệ quan sát; + Không cần các bộ điều khiển dòng điện, các bộ điều chế độ rộng xung, khâu chuyển hệ tọa độ (biến đổi Park); + Tính động cao; + Thời gian tính toán nhanh; + Ít phụ thuộc tham số động cơ. * Nhược điểm của kỹ thuật điều khiển: + Khởi động không tốt. + Sự suy giảm kích từ và dao động của từ thông ở vùng vận tốc thấp và moment ở vùng vận tốc cao. Tần số đóng cắt bộ nghịch lưu biến đổi theo điểm làm việc của động cơ.

Mô hình động của động cơ không đồng bộ lý tưởng 2.
