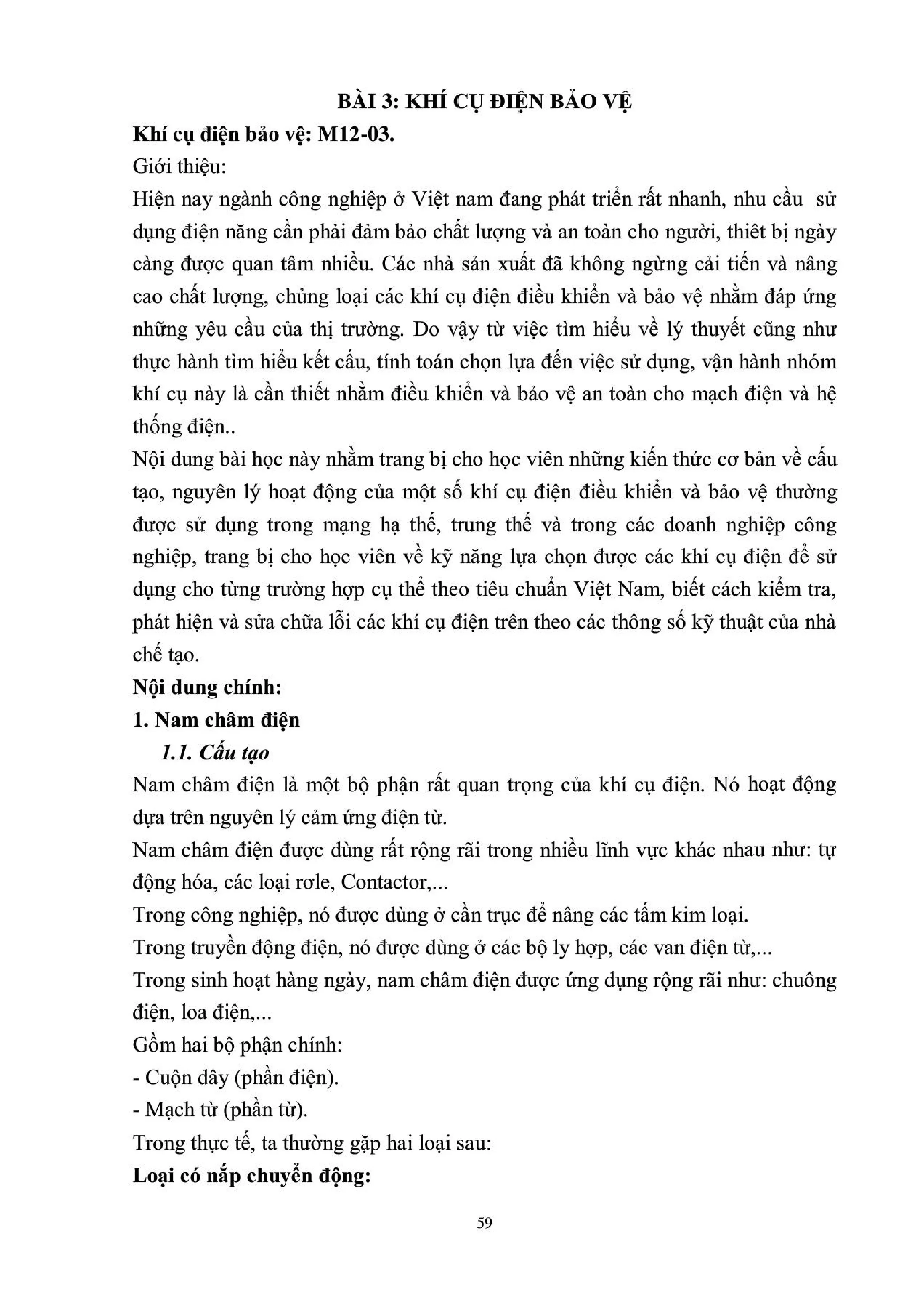

I. Tổng quan về khí cụ điện bảo vệ trong mạng điện công nghiệp
Khí cụ điện bảo vệ giữ vai trò then chốt trong hệ thống điện công nghiệp. Chúng đảm bảo an toàn cho người vận hành và thiết bị. Ngành công nghiệp Việt Nam phát triển nhanh. Nhu cầu điện năng tăng cao. Chất lượng và an toàn điện trở thành yêu cầu bắt buộc. Các nhà sản xuất liên tục cải tiến chủng loại khí cụ điện điều khiển và bảo vệ. Mục tiêu là đáp ứng thị trường ngày càng khắt khe. Nội dung này trang bị kiến thức cơ bản về cấu tạo và nguyên lý hoạt động của các khí cụ điện bảo vệ thường dùng trong mạng hạ thế và trung thế. Người học nắm được cách lựa chọn khí cụ điện phù hợp theo tiêu chuẩn Việt Nam. Kỹ năng kiểm tra, phát hiện lỗi và sửa chữa cũng được đề cập. Nam châm điện là bộ phận quan trọng trong nhiều khí cụ bảo vệ. Nó hoạt động dựa trên nguyên lý cảm ứng điện từ. Ứng dụng của nam châm điện rất đa dạng. Tự động hóa, rơle, contactor đều sử dụng nguyên lý này. Trong công nghiệp, nam châm điện xuất hiện ở cần trục nâng kim loại. Trong sinh hoạt, nó có mặt ở chuông điện và loa điện. Hiểu rõ cấu tạo và nguyên lý làm việc giúp vận hành hệ thống điện an toàn và hiệu quả hơn.
1.1. Vai trò của khí cụ điện bảo vệ trong hệ thống điện
Khí cụ điện bảo vệ ngăn ngừa sự cố lan rộng trong mạng điện. Chúng phát hiện dòng điện bất thường và cắt mạch kịp thời. Nhờ đó, thiết bị và con người được bảo vệ an toàn. Trong công nghiệp, hệ thống điện thường xuyên chịu tải lớn. Sự cố ngắn mạch hoặc quá tải có thể xảy ra bất cứ lúc nào. Khí cụ bảo vệ giám sát liên tục các thông số dòng điện, điện áp. Khi phát hiện bất thường, chúng tác động ngay lập tức. Thời gian phản ứng nhanh giúp giảm thiểu thiệt hại. Các thiết bị như rơle, contactor, cầu dao tự động đều thuộc nhóm này. Việc lựa chọn đúng loại khí cụ theo tải và điều kiện vận hành rất quan trọng. Điều này quyết định độ tin cậy của toàn hệ thống điện.
1.2. Nguyên lý cảm ứng điện từ trong nam châm điện
Nam châm điện hoạt động dựa trên hiện tượng cảm ứng điện từ. Cuộn dây có N vòng quấn quanh mạch từ. Khi dòng điện I chạy qua, từ trường được sinh ra. Vật liệu sắt từ đặt trong từ trường này bị từ hóa. Từ thông xuyên qua vật liệu theo đường khép kín. Cực bắc là nơi từ thông đi ra. Cực nam là nơi từ thông đi vào. Cực tính vật liệu sắt từ ngược dấu với cuộn dây. Do đó, vật liệu sắt từ bị hút về phía cuộn dây bởi lực điện từ. Khi lực hút vượt quá lực phản hồi của lò xo, nắp từ bắt đầu di chuyển. Tốc độ di chuyển tăng dần khi khe hở không khí giảm. Đảo chiều dòng điện làm từ trường đổi chiều nhưng cực tính vật liệu vẫn giữ nguyên.
II. Phân tích cấu tạo và phân loại các khí cụ điện bảo vệ
Khí cụ điện bảo vệ có nhiều loại cấu tạo khác nhau. Nam châm điện gồm hai bộ phận chính: cuộn dây và lõi sắt từ. Loại có nắp chuyển động gồm phần cố định và phần di động. Loại không có nắp chỉ gồm cuộn dây và lõi sắt từ cố định. Thiết bị bảo vệ chống dòng điện rò cũng đa dạng. RCCB, DDR, ID và RCD là các loại phổ biến. Mỗi loại có thông số tác động riêng biệt. Giá trị dòng tác động dao động từ 10mA đến 500mA. Lựa chọn thiết bị phụ thuộc vào đặc điểm mạng điện cần bảo vệ. Mục tiêu là đảm bảo cung cấp nguồn liên tục. Khi sự cố xảy ra, phạm vi mất điện phải nhỏ nhất. Tính chọn lọc trong cắt mạch là yếu tố quan trọng. Khi nhiều thiết bị bảo vệ có độ nhạy khác nhau cùng hoạt động, cắt chọn lọc tránh việc ngắt nhầm. Bộ khống chế cũng là khí cụ điện bảo vệ quan trọng. Có hai loại chính: bộ khống chế hình trống và hình cam. Mỗi loại có cấu tạo và nguyên lý hoạt động riêng. Hiểu rõ từng loại giúp lựa chọn đúng cho ứng dụng cụ thể.
2.1. Phân loại thiết bị chống dòng điện rò
Thiết bị chống dòng điện rò được phân loại theo độ nhạy tác động. Loại 300mA và 500mA phù hợp bảo vệ hệ thống điện dân dụng. Chúng chủ yếu tránh rủi ro hỏa hoạn. Loại 100mA dùng khi thiết bị gia dụng chạm vỏ liên tục với dòng rò lớn. Loại 30mA phổ biến nhất, dùng để bảo vệ chống điện giật trực tiếp. Các hệ thống đòi hỏi an toàn cao như bệnh viện, trường học cần loại 30mA. Nơi công cộng và nơi có người tàn tật cũng ưu tiên loại này. Việc chọn đúng độ nhạy giúp cân bằng giữa an toàn và độ tin cậy vận hành. Chọn sai có thể gây cắt nhầm hoặc không bảo vệ đủ mức cần thiết.
2.2. Cấu tạo bộ khống chế hình trống và hình cam
Bộ khống chế hình trống có trục bọc cách điện gắn các vành trượt bằng đồng. Mỗi vành có cung làm việc riêng. Tiếp xúc tĩnh có lò xo đàn hồi kẹp trên cán cố định. Khi trục quay, vành trượt tiếp xúc với chổi tiếp xúc tương ứng. Quá trình này thực hiện chuyển đổi mạch điều khiển. Bộ khống chế hình cam có trục quay gắn hình cam. Trục nhỏ có vấu tỳ vào hình cam nhờ lò xo đàn hồi. Khi trục quay, hình cam xoay theo. Vấu khớp vào phần lõm hoặc lồi của hình cam. Điều này đóng hoặc mở các tiếp điểm tương ứng. Hai loại bộ khống chế phục vụ mục đích điều khiển mạch khác nhau tùy ứng dụng.
III. Giải pháp lựa chọn và lắp đặt khí cụ điện bảo vệ hiệu quả
Lựa chọn khí cụ điện bảo vệ cần dựa trên tiêu chuẩn kỹ thuật rõ ràng. Trước hết, xác định đặc điểm và yêu cầu của mạng điện cần bảo vệ. Đảm bảo cắt có chọn lọc là nguyên tắc hàng đầu. Thiết bị bảo vệ tổng đặt ở đầu vào phải phối hợp tốt với thiết bị nhánh. Độ nhạy khác nhau giữa các thiết bị cần được tính toán kỹ. Điều này tránh cắt nhầm khi sự cố xảy ra ở nhánh khác. Chọn dòng tác động phù hợp với từng khu vực sử dụng. Khu vực dân dụng thông thường có thể dùng độ nhạy thấp hơn. Khu vực yêu cầu an toàn cao cần độ nhạy 30mA. Đối với nam châm điện, kiểm tra khe hở không khí định kỳ. Khe hở quá lớn làm giảm lực hút điện từ. Bảo trì cuộn dây và lõi sắt từ giúp kéo dài tuổi thọ thiết bị. Đối với bộ khống chế, kiểm tra độ mòn của vành trượt và tiếp điểm. Vệ sinh định kỳ tránh oxy hóa bề mặt tiếp xúc. Tuân thủ thông số kỹ thuật của nhà chế tạo khi lắp đặt và vận hành.
3.1. Nguyên tắc chọn lọc trong bảo vệ nhiều cấp
Hệ thống điện công nghiệp thường có nhiều cấp bảo vệ nối tiếp. Thiết bị tổng đặt ở đầu nguồn cần độ nhạy thấp hơn thiết bị nhánh. Điều này đảm bảo chỉ thiết bị gần sự cố nhất tác động. Phối hợp thời gian tác động giữa các cấp cũng rất quan trọng. Thiết bị nhánh nên tác động nhanh hơn thiết bị tổng. Nhờ đó, phạm vi mất điện khi sự cố được thu hẹp tối đa. Kỹ thuật viên cần tính toán dòng tác động cho từng cấp cẩn thận. Sai sót trong phối hợp có thể gây mất điện diện rộng không cần thiết. Kiểm tra định kỳ hệ thống bảo vệ giúp phát hiện sớm bất cập trong phối hợp chọn lọc.
3.2. Bảo trì và kiểm tra định kỳ khí cụ điện
Bảo trì định kỳ kéo dài tuổi thọ khí cụ điện bảo vệ. Kiểm tra tiếp điểm, cuộn dây và lò xo là bước cơ bản. Vệ sinh bụi bẩn trên bề mặt tiếp xúc giúp giảm điện trở tiếp xúc. Đo thông số dòng tác động thực tế so với giá trị danh định. Sai lệch lớn báo hiệu thiết bị cần thay thế hoặc hiệu chỉnh. Kiểm tra khe hở không khí ở nam châm điện thường xuyên. Khe hở tăng theo thời gian do mài mòn cơ khí. Ghi chép lịch sử bảo trì giúp dự đoán thời điểm thay thế phù hợp. Tuân thủ khuyến cáo của nhà sản xuất về chu kỳ bảo trì là bắt buộc.
IV. Kết luận và ứng dụng thực tiễn khí cụ điện bảo vệ
Khí cụ điện bảo vệ là thành phần không thể thiếu trong hệ thống điện công nghiệp hiện đại. Nắm vững cấu tạo và nguyên lý hoạt động giúp vận hành hệ thống an toàn. Nam châm điện, thiết bị chống dòng rò và bộ khống chế đều đóng vai trò riêng biệt. Mỗi loại khí cụ phù hợp với một nhóm ứng dụng cụ thể. Trong công nghiệp, nam châm điện hỗ trợ nâng hạ và điều khiển tự động. Thiết bị chống dòng rò bảo vệ con người khỏi nguy cơ điện giật. Bộ khống chế điều khiển chuyển đổi mạch trong hệ thống truyền động. Lựa chọn đúng khí cụ điện theo tiêu chuẩn Việt Nam là yêu cầu bắt buộc. Điều này đảm bảo an toàn cho cả thiết bị và người vận hành. Kỹ năng kiểm tra, phát hiện lỗi giúp xử lý sự cố nhanh chóng. Bảo trì đúng quy trình kéo dài tuổi thọ khí cụ điện. Ứng dụng kiến thức này vào thực tế sản xuất mang lại hiệu quả kinh tế cao. Ngành điện công nghiệp Việt Nam tiếp tục phát triển. Nhu cầu về nhân lực am hiểu khí cụ điện bảo vệ ngày càng tăng.
4.1. Ứng dụng khí cụ điện bảo vệ trong sản xuất công nghiệp
Nhà máy sản xuất sử dụng nhiều loại khí cụ điện bảo vệ đồng thời. Cầu trục và băng tải cần nam châm điện để nâng hạ vật liệu. Hệ thống điện phân phối cần thiết bị chống dòng rò bảo vệ công nhân. Dây chuyền tự động hóa dùng bộ khống chế điều khiển chuyển mạch. Phối hợp các khí cụ này tạo thành hệ thống bảo vệ toàn diện. Sự cố ở bất kỳ khâu nào cũng được phát hiện và xử lý kịp thời. Doanh nghiệp giảm thiểu rủi ro cháy nổ và tai nạn lao động. Hiệu quả sản xuất được duy trì ổn định nhờ hệ thống bảo vệ đáng tin cậy.
4.2. Xu hướng phát triển khí cụ điện bảo vệ thông minh
Công nghệ khí cụ điện bảo vệ đang chuyển sang hướng thông minh hóa. Thiết bị tích hợp cảm biến giám sát liên tục thông số vận hành. Dữ liệu được truyền về hệ thống giám sát trung tâm theo thời gian thực. Cảnh báo sớm giúp kỹ thuật viên can thiệp trước khi sự cố nghiêm trọng xảy ra. Xu hướng tự động hóa giảm phụ thuộc vào kiểm tra thủ công. Chi phí bảo trì được tối ưu nhờ dự đoán hỏng hóc chính xác hơn. Ngành công nghiệp Việt Nam từng bước áp dụng công nghệ này. Đào tạo nhân lực nắm vững cả kiến thức nền tảng và công nghệ mới là cần thiết.
