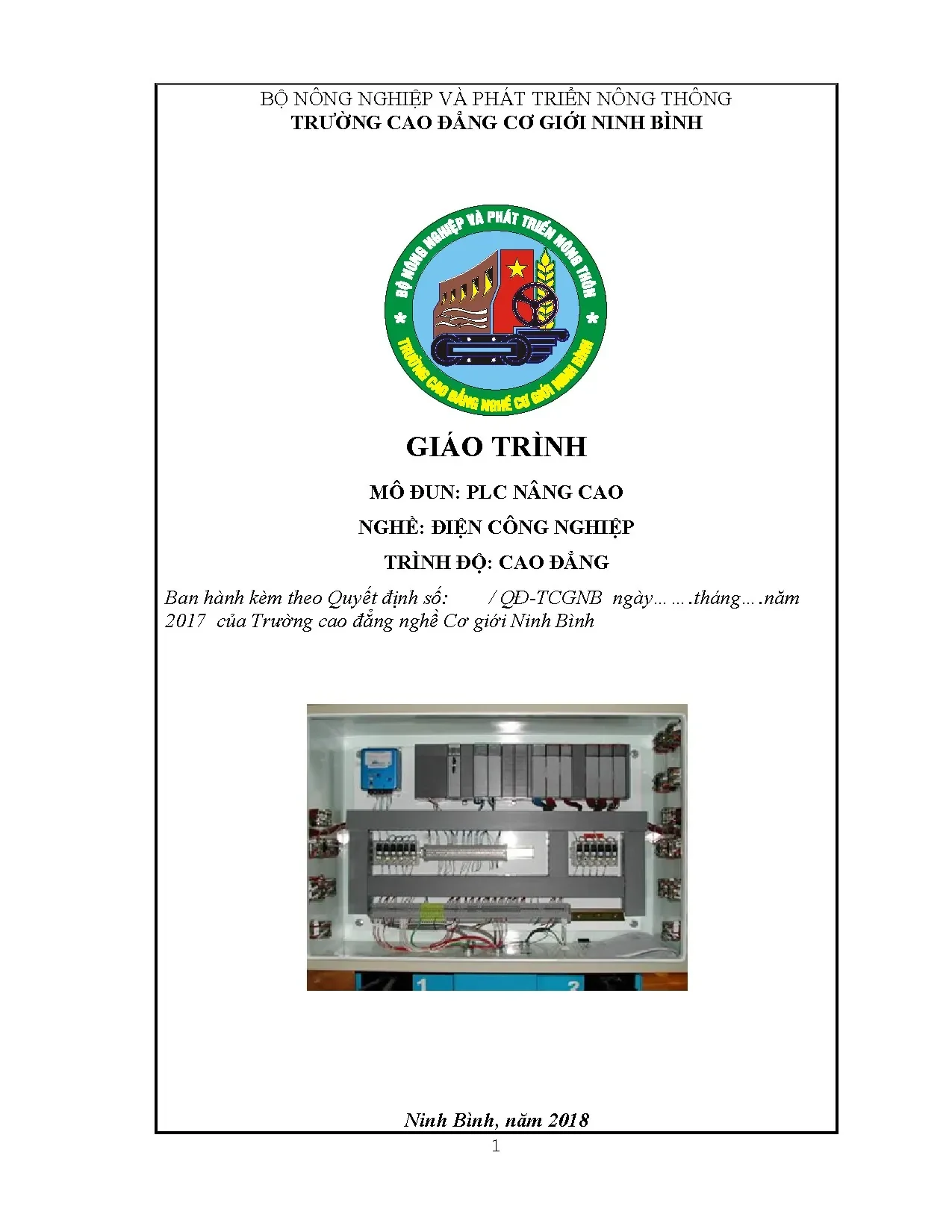

Giáo trình Mô đun PLC nâng cao - Nghề Điện Công nghiệp - Trường CĐ Cơ giới Ninh Bình

Dưới đây là các meta tags cho bài viết 'Giáo trình PLC nâng cao nghề Điện Công nghiệp': { "ai_description": "Giáo trình PLC nâng cao nghề Điện Công nghiệp

• Tác giả: Bùi Thị Thủy
• Trường học: Trường Cao Đẳng Cơ Giới Ninh Bình
• Chuyên ngành: Điện công nghiệp
• Đề tài: PLC nâng cao
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2018
• Địa điểm: Ninh Bình

Tóm tắt

I. Tổng quan giáo trình PLC nâng cao nghề điện công nghiệp cao đẳng

Giáo trình PLC nâng cao nghề điện công nghiệp cao đẳng là tài liệu đào tạo chuyên sâu do Trường Cao đẳng Cơ giới Ninh Bình biên soạn. Chương trình thuộc mô đun chuyên môn dành cho học viên ngành Điện công nghiệp trình độ cao đẳng. Nội dung giáo trình tập trung vào bộ điều khiển lập trình PLC của hai hãng lớn là OMRON và SIEMENS, đặc biệt là dòng S7-200 và S7-300. Mục tiêu chính nhằm trang bị cho học viên kỹ năng lắp đặt, lập trình và điều khiển cho các hệ thống tự động hóa thực tế. Từ đó hình thành tư duy kỹ thuật để áp dụng vào sản xuất công nghiệp. Giáo trình được thiết kế theo phương pháp học đi đôi với hành, mỗi bài học đều bao gồm viết chương trình, lắp đặt nối dây, nạp chương trình và vận hành thử nghiệm. Cách tiếp cận này đảm bảo học viên nắm vững toàn bộ quy trình triển khai hệ thống điều khiển tự động.

1.1. Mục tiêu đào tạo của giáo trình PLC nâng cao

Giáo trình PLC nâng cao hướng đến trang bị cho học viên những kỹ năng cần thiết để lắp đặt và lập trình điều khiển cho các hệ thống tự động hóa công nghiệp. Học viên được đào tạo để có tư duy kỹ thuật, biết cách áp dụng kiến thức vào thực tiễn sản xuất. Các kỹ năng bao gồm viết chương trình ladder logic, cấu hình phần cứng PLC S7-300, kết nối với thiết bị ngoại vi và giám sát vận hành hệ thống. Phương pháp đào tạo kết hợp lý thuyết với thực hành giúp học viên tiếp cận trực tiếp với các tình huống thực tế trong nhà máy sản xuất công nghiệp.

1.2. Cấu trúc nội dung các bài học trong giáo trình

Giáo trình PLC nâng cao được chia thành nhiều bài học với cấu trúc thống nhất. Mỗi bài bắt đầu bằng việc xác định mục tiêu và mã bài học cụ thể. Học viên sẽ viết chương trình điều khiển trên phần mềm lập trình, sau đó lắp đặt và nối dây cho PLC S7-300. Tiếp theo là nạp chương trình vào PLC và vận hành thử nghiệm hệ thống. Các bài học tiến dần từ đơn giản đến phức tạp, bao gồm điều khiển động cơ, đèn giao thông, đếm sản phẩm, máy trộn, đo điện áp DC, điều khiển nhiệt độ, servo motor và thang máy.

II. Phân tích nội dung và thách thức đào tạo PLC nâng cao

Đào tạo PLC nâng cao trong nghề điện công nghiệp đối mặt với nhiều thách thức thực tế. Thứ nhất, công nghệ PLC liên tục phát triển với nhiều hãng sản xuất khác nhau như Siemens, OMRON, Mitsubishi, Allen Bradley. Mỗi hãng có ngôn ngữ lập trình và cấu trúc phần cứng riêng biệt. Điều này đòi hỏi giáo trình phải cập nhật thường xuyên để theo kịp xu hướng công nghệ mới. Thứ hai, học viên cần có nền tảng vững chắc về điện cơ bản, mạch logic và kỹ thuật số trước khi tiếp cận nội dung nâng cao. Nhiều học viên gặp khó khăn khi chuyển đổi từ tư duy mạch relay truyền thống sang lập trình PLC hiện đại. Thứ ba, chi phí đầu tư thiết bị thực hành PLC S7-300 khá cao, bao gồm CPU, module vào ra, cảm biến, động cơ và các thiết bị ngoại vi. Cơ sở vật chất tại các trường dạy nghề đôi khi chưa đáp ứng đầy đủ nhu cầu thực hành của học viên.

2.1. Khó khăn trong việc tiếp cận công nghệ PLC đa hãng

Thị trường PLC hiện nay có sự đa dạng về hãng sản xuất và dòng sản phẩm. Siemens với S7-200 và S7-300 phổ biến trong công nghiệp châu Âu và Việt Nam. OMRON chiếm thị phần lớn tại thị trường châu Á với các dòng CJ, CP và NJ. Mitsubishi được ưa chuộng trong ngành sản xuất với dòng FX và Q series. Mỗi dòng PLC có phần mềm lập trình riêng, cú pháp lệnh khác nhau và cách cấu hình phần cứng đặc thù. Học viên cần được tiếp cận nhiều dòng PLC để có khả năng thích ứng linh hoạt khi làm việc tại các nhà máy sử dụng thiết bị từ nhiều hãng khác nhau.

2.2. Yêu cầu kiến thức nền tảng cho học viên PLC nâng cao

Để tiếp thu hiệu quả nội dung giáo trình PLC nâng cao, học viên cần nắm vững nhiều kiến thức nền tảng quan trọng. Kiến thức về mạch điện cơ bản, nguyên lý hoạt động của contactor, relay nhiệt và các khí cụ điện là điều kiện tiên đầu tiên. Học viên cần hiểu nguyên lý logic Boolean, bảng chân trị và các phép toán logic AND, OR, NOT. Kỹ năng đọc hiểu sơ đồ nguyên lý mạch điện và sơ đồ nối dây là không thể thiếu. Ngoài ra, khả năng sử dụng máy tính cơ bản, cài đặt phần mềm và thao tác với giao diện lập trình cũng cần được trang bị trước khi tham gia khóa học PLC nâng cao.

III. Giải pháp và phương pháp đào tạo PLC nâng cao hiệu quả

Để nâng cao chất lượng đào tạo PLC nâng cao, nhiều giải pháp và phương pháp đã được áp dụng thành công. Phương pháp đào tạo dựa trên dự án thực tế giúp học viên tiếp cận trực tiếp với bài toán công nghiệp. Thay vì chỉ học lý thuyết suông, học viên được giao các dự án nhỏ như điều khiển băng chuyền đếm sản phẩm, hệ thống đèn giao thông hay máy trộn tự động. Cách tiếp cận này kích thích tư duy sáng tạo và khả năng giải quyết vấn đề. Sử dụng phần mềm mô phỏng PLC là giải pháp hiệu quả để giảm chi phí đầu tư thiết bị. Phần mềm PLCSIM của Siemens cho phép mô phỏng toàn bộ hoạt động của PLC S7-300 trên máy tính. Học viên có thể viết chương trình, tải lên phần mềm mô phỏng và kiểm tra kết quả mà không cần thiết bị vật lý. Phương pháp học nhóm và thảo luận cũng được khuyến khích để phát triển kỹ năng làm việc nhóm và chia sẻ kiến thức giữa các học viên.

3.1. Ứng dụng phần mềm mô phỏng trong đào tạo PLC

Phần mềm mô phỏng đóng vai trò quan trọng trong đào tạo PLC nâng cao. PLCSIM của Siemens cho phép tạo mô phỏng hoàn chỉnh của hệ thống PLC S7-300 trên máy tính cá nhân. Học viên có thể xây dựng chương trình trong môi trường STEP 7, tải lên PLCSIM và chạy thử mà không cần kết nối thiết bị vật lý. Phần mềm mô phỏng giúp tiết kiệm chi phí đầu tư, tăng thời gian thực hành cho mỗi học viên và cho phép thử nghiệm nhiều kịch bản điều khiển khác nhau. Ngoài ra, các phần mềm như Factory I/O còn tạo môi trường mô phỏng nhà máy 3D sinh động, giúp học viên hình dung trực quan hệ thống điều khiển thực tế.

3.2. Phương pháp đào tạo dựa trên dự án thực tế công nghiệp

Đào tạo PLC nâng cao hiệu quả đòi hỏi phương pháp tiếp cận dựa trên các dự án thực tế từ nhà máy công nghiệp. Học viên được giao bài toán cụ thể như điều khiển băng chuyền đóng gói sản phẩm với yêu cầu đếm số lượng, phân loại và dừng khẩn cấp. Từ yêu cầu công nghệ, học viên phải phân tích bài toán, xây dựng sơ đồ kết nối phần cứng, viết chương trình điều khiển và lắp đặt hệ thống hoàn chỉnh. Quá trình này rèn luyện tư duy kỹ thuật toàn diện từ phân tích đến triển khai. Giáo trình PLC nâng cao nghề điện công nghiệp áp dụng phương pháp này qua các bài tập như điều khiển máy trộn, hệ thống thang máy và giám sát nhiệt độ, mang lại hiệu quả đào tạo vượt trội so với phương pháp truyền thống.

IV. Ứng dụng và triển vọng nghề nghiệp từ giáo trình PLC nâng cao

Giáo trình PLC nâng cao nghề điện công nghiệp cao đẳng mở ra nhiều cơ hội nghề nghiệp hấp dẫn cho học viên sau khi tốt nghiệp. PLC là thiết bị không thể thiếu trong hầu hết các nhà máy sản xuất công nghiệp hiện đại. Từ nhà máy chế biến thực phẩm, nhà máy lắp ráp ô tô, nhà máy xi măng đến hệ thống xử lý nước thải đều sử dụng PLC để điều khiển quy trình tự động. Học viên hoàn thành khóa học có thể đảm nhận vị trí kỹ thuật viên bảo trì hệ thống điện tự động hóa, kỹ sư lập trình PLC hoặc nhân viên kỹ thuật tại các công ty tích hợp hệ thống. Mức lương khởi điểm cho kỹ thuật viên PLC thường cao hơn so với các vị trí kỹ thuật điện thông thường. Ngoài ra, kiến thức về PLC là nền tảng vững chắc để phát triển lên các vị trí quản lý kỹ thuật, thiết kế hệ thống điều khiển phân tán DCS hoặc tích hợp với hệ thống SCADA giám sát và thu thập dữ liệu từ xa.

4.1. Các vị trí việc làm liên quan đến kỹ năng PLC nâng cao

Kỹ năng PLC nâng cao mở ra nhiều vị trí việc làm đa dạng trong ngành công nghiệp tự động hóa. Kỹ thuật viên bảo trì điện tự động hóa chịu trách nhiệm vận hành, bảo dưỡng và sửa chữa hệ thống PLC tại nhà máy. Kỹ sư lập trình PLC thiết kế chương trình điều khiển cho dây chuyền sản xuất mới. Nhân viên kỹ thuật tại các công ty tích hợp hệ thống triển khai giải pháp tự động hóa cho khách hàng. Kỹ sư ứng dụng tại các hãng PLC hỗ trợ khách hàng kỹ thuật và phát triển sản phẩm mới. Ngoài ra, học viên có thể trở thành giảng viên dạy nghề hoặc kỹ sư tư vấn thiết kế hệ thống điện công nghiệp tại các công ty thiết kế.

4.2. Xu hướng phát triển công nghiệp tự động hóa tại Việt Nam

Ngành công nghiệp tự động hóa tại Việt Nam đang phát triển mạnh mẽ với tốc độ tăng trưởng hai chữ số hàng năm. Chính sách khuyến khích đầu tư sản xuất công nghiệp và chuyển đổi số đã tạo ra nhu cầu lớn về nhân lực có kỹ năng PLC. Các khu công nghiệp lớn tại Bắc Ninh, Thái Nguyên, Vĩnh Phúc, Đồng Nai và TP.HCM liên tục tuyển dụng kỹ thuật viên PLC. Xu hướng Industry 4.0 với IoT công nghiệp, trí tuệ nhân tạo và dữ liệu lớn đang mở rộng phạm vi ứng dụng của PLC. Học viên tốt nghiệp giáo trình PLC nâng cao nghề điện công nghiệp cao đẳng có lợi thế cạnh tranh lớn trên thị trường lao động, đặc biệt khi kết hợp thêm kỹ năng về mạng công nghiệp và hệ thống SCADA.

Trích đoạn nội dung tài liệu

MỞ ĐẦU: VỊ TRÍ, ỨNG DỤNG PLC TRONG CÔNG NGHIỆP Mã bài: MĐ 30-00 Giới thiệu: Trong công nghiệp, các bài toán về điều khiển rất đa dạng và phong phú. Tùy vào đặc điểm của từng hệ thống sản xuất mà việc đưa ra các cách thức điều khiển khác nhau như điều khiển cho động cơ cụ thể hay điều khiển theo một quá trình liên tục, có mối liên quan mật thiết giữa nhiều thiết bị trong hệ thống. Nội dung bài học này sẽ đưa ra các đặc điểm của các bài toán điều khiển động cơ và bài toán điều khiển quá trình giúp cho học viên có được những kiens thức cơ bản nhất áp dụng vào giải quyết các nội dung còn lại trong mô đun cũng như trong thực tế thực tế sản xuất. Mục tiêu: - Phân biệt được các bài toán điều khiển động cơ và các bài toán điều khiển quá trình.

- Rèn luyện đức tính cẩn thận, chính xác, tập trung trong công việc. Nội dung chính: 1. Các bài toán điều khiển động cơ  Các nguyên tắc điều khiển Quá trình làm việc của động cơ điện để truyền động một máy sản xuất thường gồm các giai đoạn: khởi động, làm việc và điều chỉnh tốc độ, dừng và có thể có cả giai đoạn đảo chiều. Xét động cơ là một thiết bị động lực, quá trình làm việc và đặc biệt là quá trình khởi động, hãm thường có dòng điện lớn, tự thân động cơ điện vừa là thiết bị chấp hành nhưng cũng vừa là đối tượng điều khiển phức tạp.

Về nguyên lý khống chế truyền động điện, để khởi động và hãm động cơ với dòng điện được hạn chế trong giới hạn cho phép, thường dùng ba nguyên tắc khống chế tự động sau: - Nguyên tắc thời gian: Việc đóng cắt để thay đổi tốc độ động cơ dựa theo nguyên tắc thời gian, nghĩa là sau những khoảng thời gian xác định sẽ có tín hiệu điều khiển để thay đồi tốc độ động cơ. Phần tử cảm biến và khống chế cơ bản ở đây là rơle thời gian - Nguyên tắc tốc độ: Việc đóng cắt để thay đổi tốc độ động cơ dựa vào nguyên lý xác định tốc độ tức thời của động cơ. Phần tử cảm biến và khống chế cơ bản ở đây là rơle tốc độ. 12 - Nguyên tắc dòng điện: Biết tốc độ động cơ do mô men động cơ xác định, mà mô men lại phụ thuộc vào dòng điện chạy qua động cơ, do vậy có thể đo dòng điện để khống chế quá trình thay đổi tốc độ động cơ điện.

Phần tử cảm biến và khống chế cơ bản ở đây là rơle dòng điện. Mỗi nguyên tắc điều khiển đều có ưu nhược điểm riêng, tùy từng trường hợp cụ thể mà chọn các phương pháp cho phù hợp.  Các thiết bị điều khiển Để đóng cắt không thường xuyên thường dùng áptômát. Trong áptômát hệ thống tiếp điểm có bộ phân dập hổ quang và các bộ phân tự động cắt mạch để bảo vệ quá tải và ngắn mạch.

Bộ phận cắt mạch điện bằng tác động điện từ theo kiểu dòng điện cực đại. Khi dòng điện vượt quá trị số cho phép chúng sẽ cắt mạch điện để bảo vệ ngắn mạch, ngoài ra còn có rơle nhiệt bảo vệ quá tải Phần tử cơ bản của rơle nhiệt là bản lưỡng kim gồm hai miếng kim loại có độ dãn nở nhiệt khác nhau dán lại với nhau. Khi bản lưỡng kim khi bị đất nóng (thường là bằng dòng điện cần bảo vệ) sẽ bị biến dạng (cong), độ biến dạng tới ngưỡng thì sẽ tác động vào các bộ phận khác để cắt mạch điện. Các rơle điện từ, công tắc tơ tác dụng nhờ lực hút điện từ.

Cấu tạo của rơle điện từ thường gồm các bộ phân chính sau: cuộn hút; mạch từ tĩnh làm bằng vật liệu sắt từ; phần động còn gọi là phần ứng và hệ thống các tiếp điểm Mạch từ của rơle có dòng điện một chiều chạy qua làm bằng thép khối, còn mạch từ của rơle dòng điện xoay chiều làm bằng lá thép kỹ thuật điện. Để chống rung vì lực hút của nam châm điện có dạng xung trên mặt cực người ta đặt vòng ngắn mạch. Sức điện động cảm ứng trong vòng ngắn mạch sẽ tạo ra dòng điện và làm cho từ thông qua vòng ngắn mạch lệch pha với từ thông chính, nhờ đó lực hút phần ứng không bị gián đoạn, các tiếp điểm luôn được tiếp xúc tết Tuỳ theo nguyên lý tác động người ta chế tạo nhiều loại thiết bị điều khiển khác nhau như rơle dòng điện, rơle điện áp, rơle thời gian. Hệ thống tiếp điểm của các thiết bị điều khiển có cấu tạo khác nhau và thường mạ bạc hay thiếc để đảm bảo tiếp xúc tết.

Các thiết bị đóng cắt mạch động lực có dòng điện lớn, hệ thống tiếp điểm chính có bộ phận dập hồ quang, ngoài ra còn có các tiếp điểm phụ để đóng cắt cho mạch điều khiển. Tuỳ theo trạng thái tiếp điểm người ta chia ra các loại tiếp điểm khác nhau. Các bài toán điều khiển quá trình 13 Điều khiển quá trình là quá trình ứng dụng kỹ thuật điều khiển tự động trong điều khiển, vận hành và giám sát các quá trình công nghệ, nhằm nâng cao hiệu quả sản xuất và đảm bảo các yêu cầu về bảo vệ con người, máy móc và môi trường. - Phạm vi ứng dụng: công nghiệp chế biến, khai thác và năng lượng.

- Bài toán đặc thù và quan trọng nhất: điều chỉnh. - Đối tượng điều khiển: quá trình công nghệ. Đặc thù của các quá trình công nghệ: - Quy mô sản xuất thông thường vừa và lớn. - Yêu cầu rất cao về độ tin cậy và tính sẵn sàng.

- Các quá trình liên quan tới biến đổi năng lượng và vật chất Điều khiển quá trình công nghệ gồm 2 loại: - Điều khiển quá trình liên tục: điều khiển một quá trình công nghệ hoạt động liên tục. Ví dụ: các quá trình chưng cất, quá trình sản xuất điện, quá trình sản xuất xi măng… - Điều khiển quá trình mẻ: điều khiển các quá trình công nghệ hoạt động theo mẻ. Ví dụ: quá trình trộn bê tông, quá trình phản ứng hóa chất, quá trình sản xuất bia… Mục đích điều khiển: - Đảm bảo hệ thống vận hành ổn định, trơn tru: đảm bảo các điều kiện vận hành bình thường, kéo dài tuổi thọ máy móc, vận hành thuận tiện. - Đảm bảo năng suất và chất lượng sản phẩm: thay đổi tốc độ sản xuất theo ý muốn, giữ các thông số chất lượng sản phẩm biến động trong giới hạn quy định.

- Đảm bảo vận hành an toàn: nhằm mục đích bảo vệ con người, máy móc, thiết bị và môi trường. - Bảo vệ môi trường: giảm nồng độ các chất độc hại trong khí thải, nước thải, giảm bụi, giảm sử dụng nguyên liệu và nhiên liệu. - Nâng cao hiệu quả kinh tế, tăng lợi nhuận: giảm chi phí nhân công, nguyên liệu và nhiên liệu, thích ứng nhanh với yêu cầu thay đổi của thị trường. Các chức năng điều khiển quá trình: 14 Trong đó: - Điều khiển cơ sở: Gồm: + Điều chỉnh (điều chỉnh tự động, điều chỉnh bằng tay) + Điều khiển rời rạc (điều khiển thiết bị, khóa liên động quá trình) + Điều khiển trình tự (khởi động và dừng hệ thống, điều khiển phối hợp, điều khiển theo mẻ) + Điều khiển an toàn (khóa liên động an toàn) - Vận hành và giám sát: Gồm: + Thu thập và quản lí dữ liệu + Giao diện người-máy + Cảnh báo và báo động + Giám sát và chẩn đoán + Lập báo cáo tự động - Điều khiển cao cấp: Gồm: + Điều khiển quản lí mẻ.

+ Điều khiển chất lượng, điều khiển thống kê + Tối ưu hóa quá trình, điều khiển tối ưu hóa. Cấu trúc cơ bản của một hệ thống điều khiển: 15 Sơ đồ khối một vòng điều khiển: Trong đó: - Thiết bị đo quá trình: Gồm: + Measurement device: Thiết bị đo, VD: đo nhiệt độ, áp suất, nồng độ + Transducer: bộ chuyển đổi theo nghĩa rộng, VD: áp suất - dịch chuyển, dịch chuyển – điện áp. + Sensor: Cảm biến, cũng là một dạng chuyển đổi, VD: cặp nhiệt, ống venturi, siêu âm… + Sensor element: cảm biến, phần tử cảm biến 16 + Signal conditioning: điều hòa tín hiệu + Transmitter: chuyển đổi tín hiệu và truyền phát tín hiệu chuẩn. - Thiết bị chấp hành: Gồm: + Actuator: Thiết bị chấp hành, cơ cấu chấp hành (van điều khiển, máy bơm, quạt gió, chắn gió, rơ-le) + Actuator, actuating element: cơ cấu dẫn động, phần tử dẫn động (động cơ điện, khối chuyển đổi dòng-khí nén, cuộn hút từ…) + Final control element: Phần tử chấp hành (thân van, tiếp điểm, sợi đốt…) - Hệ thống vận hành và giám sát: Một số ví dụ về điều khiển quá trình: - Quá trình sản xuất hóa chất: 17 - Lò hơi: Thiết bị điều khiển logic lập trình được PLC là dạng thiết bị điều khiển đặc biệt dựa trên bộ vi xử lý, sử dụng bộ nhớ lập trình được để lưu trữ các lệnh và thực hiện các chức năng, chẳng hạn cho phép tính logic, lập chuỗi, định giờ, 18 đếm, và các thuật toán để điều khiển máy và các quá trình công nghệ.

PLC được thiết kế cho các kỹ sư, không yêu cầu cao về kiến thức máy tính và ngôn ngữ máy tính, có thể vận hành. Chúng được thiết kế cho các nhà kỹ thuật có thể cài đặt hoặc thay đổi chương trình. Vì vậy, các nhà thiết kế PLC phải lập trình sẵn sao cho chương trình điều khiển có thể nhập bằng cách sử dụng ngôn ngữ đơn giản (ngôn ngữ điều khiển). Thuật ngữ logic được sử dụng vì việc lập trình chủ yếu liên quan đến các hoạt động logic, ví dụ nếu có các điều kiện A và B thì C làm việc.

Người vận hành nhập chương trình (chuỗi lệnh) vào bộ nhớ PLC. Thiết bị điều khiển PLC sẽ giám sát các tín hiệu vào và các tín hiệu ra theo chương trình này và thực hiện các quy tắc điều khiển đã được lập trình. Các PLC tương tự máy tính, nhưng máy tính được tối ưu hoá cho các tác vụ tính toán và hiển thị, còn PLC được chuyên biệt cho các tác vụ điều khiển và môi trường công nghiệp. Vì vậy các PLC: + Được thiết kế bền để chịu được rung động, nhiệt, ẩm và tiếng ồn + Có sẵn giao diện cho các thiết bị vào ra + Được lập trình dễ dàng với ngôn ngữ điều khiển dễ hiểu, chủ yếu giải quyết các phép toán logic và chuyển mạch.
