Giáo trình PLC nâng cao S7-300 nghề Điện - CĐ Công nghiệp Hải Phòng

Dưới đây là các meta tag được tạo cho bài viết: { "ai_description": "Giáo trình PLC nâng cao ngành điện công nghiệp tại Hải Phòng. Nâng cao kiến thức và kỹ

• Loại tài liệu: Giáo trình
• Trường học: Trường Cao đẳng Công nghiệp Hải Phòng
• Chuyên ngành: Điện công nghiệp
• Đề tài: Giáo trình PLC nâng cao ngành Điện công nghiệp Hải Phòng
• Năm xuất bản: 2019
• Địa điểm: Hải Phòng

Tóm tắt

I. Tổng quan về giáo trình PLC nâng cao ngành điện công nghiệp

Giáo trình PLC nâng cao ngành điện công nghiệp tại Cao đẳng Công nghiệp Hải Phòng cung cấp kiến thức chuyên sâu về lập trình PLC S7-300, tập trung vào cấu trúc phần cứng, nguyên lý hoạt động và ứng dụng trong tự động hóa công nghiệp. Nội dung bao gồm giới thiệu chi tiết về các module CPU, module vào/ra tín hiệu, module chức năng và truyền thông, cùng với hướng dẫn cài đặt phần mềm SIMATIC MANAGER. Giáo trình đặc biệt nhấn mạnh kỹ năng lập trình nâng cao sử dụng các lệnh cơ bản, lập trình khối FC/FB/SFC/SFB, và phương pháp sử dụng tên hình thức để tối ưu hóa quy trình lập trình. Đây là tài liệu quan trọng giúp sinh viên nắm vững kiến thức chuyên ngành, đáp ứng nhu cầu thực tế trong sản xuất công nghiệp.

1.1. Giới thiệu về PLC S7 300

PLC S7-300 là dòng sản phẩm của Siemens, được sử dụng rộng rãi trong tự động hóa công nghiệp nhờ tính ổn định và khả năng mở rộng linh hoạt. Module CPU đóng vai trò trung tâm, điều khiển toàn bộ hệ thống thông qua phần mềm SIMATIC MANAGER. Các module vào/ra tín hiệu (SM) xử lý dữ liệu analog/digital, trong khi module chức năng (FM) hỗ trợ các nhiệm vụ chuyên biệt như điều khiển động cơ servo. Module truyền thông CP-300 cho phép kết nối mạng công nghiệp, đảm bảo truyền dữ liệu ổn định giữa PLC và các thiết bị ngoại vi.

1.2. Vai trò của giáo trình PLC nâng cao

Giáo trình PLC nâng cao cung cấp nền tảng vững chắc cho sinh viên ngành điện công nghiệp, trang bị kỹ năng lập trình PLC chuyên nghiệp. Nội dung bao gồm hướng dẫn chi tiết về cách tạo project, cấu hình phần cứng, và lập trình sử dụng các khối FC/FB. Giáo trình cũng giới thiệu phương pháp sử dụng tên hình thức để nâng cao tính dễ hiểu và bảo trì chương trình. Đây là tài liệu tham khảo thiết yếu cho sinh viên Cao đẳng Công nghiệp Hải Phòng, hỗ trợ họ đáp ứng yêu cầu ngày càng cao của thị trường lao động ngành tự động hóa.

II. Phân tích nhu cầu đào tạo PLC nâng cao trong ngành điện công nghiệp

Ngành điện công nghiệp đang phát triển mạnh mẽ với xu hướng tự động hóa ngày càng phổ biến. Nhu cầu về nhân lực có kỹ năng lập trình PLC nâng cao ngày càng tăng, đặc biệt tại các khu công nghiệp như Hải Phòng. Giáo trình PLC nâng cao được xây dựng nhằm đáp ứng yêu cầu này, cung cấp kiến thức chuyên sâu về lập trình PLC S7-300. Nội dung tập trung vào các lệnh nâng cao, lập trình khối, và sử dụng thư viện chuẩn hóa. Giáo trình cũng đề cập đến các ứng dụng thực tế trong điều khiển động cơ, giám sát hệ thống, và xử lý tín hiệu. Việc đào tạo nâng cao kỹ năng lập trình PLC giúp sinh viên nâng cao năng lực cạnh tranh trong thị trường lao động ngành tự động hóa.

2.1. Thách thức trong đào tạo PLC hiện nay

Một trong những thách thức lớn nhất trong đào tạo PLC là sự đa dạng của các dòng sản phẩm và phần mềm lập trình. Giáo trình cần đảm bảo cung cấp kiến thức cập nhật về các công nghệ mới nhất, đồng thời giữ được tính ổn định và dễ hiểu. Ngoài ra, việc thiếu cơ sở vật chất thực hành cũng là một vấn đề nan giải. Tại Cao đẳng Công nghiệp Hải Phòng, sinh viên được tiếp cận với phần mềm mô phỏng PLCSIM để khắc phục hạn chế này. Giáo trình cũng cần được cập nhật thường xuyên để theo kịp sự phát triển của ngành công nghiệp.

2.2. Ứng dụng của PLC trong ngành điện công nghiệp

PLC được ứng dụng rộng rãi trong ngành điện công nghiệp, từ điều khiển hệ thống sản xuất tự động đến giám sát và bảo trì thiết bị. Tại các nhà máy xi măng, thép, hay chế biến thực phẩm, PLC đóng vai trò quan trọng trong việc tối ưu hóa quy trình sản xuất. Giáo trình PLC nâng cao cung cấp kiến thức về lập trình điều khiển động cơ, giám sát nhiệt độ, áp suất, và lưu lượng. Ngoài ra, giáo trình cũng đề cập đến các ứng dụng trong hệ thống SCADA, giúp sinh viên hiểu rõ hơn về vai trò của PLC trong hệ thống điều khiển công nghiệp hiện đại.

III. Giải pháp đào tạo giáo trình PLC nâng cao hiệu quả

Để nâng cao hiệu quả đào tạo giáo trình PLC nâng cao, Cao đẳng Công nghiệp Hải Phòng đã triển khai nhiều giải pháp thiết thực. Thứ nhất, giáo trình được biên soạn theo hướng tích hợp, kết hợp lý thuyết và thực hành thông qua các bài tập ứng dụng. Thứ hai, sinh viên được tiếp cận với phần mềm mô phỏng PLCSIM, giúp họ thực hành lập trình mà không cần phần cứng. Thứ ba, giáo trình được cập nhật thường xuyên để đảm bảo tính thời sự. Ngoài ra, nhà trường cũng tổ chức các buổi workshop với chuyên gia từ doanh nghiệp để sinh viên nắm bắt xu hướng mới nhất trong ngành tự động hóa.

3.1. Phương pháp giảng dạy tích hợp

Phương pháp giảng dạy tích hợp được áp dụng trong giáo trình PLC nâng cao, kết hợp lý thuyết và thực hành. Sinh viên được hướng dẫn cách tạo project, cấu hình phần cứng, và lập trình sử dụng các khối FC/FB. Giáo trình cũng bao gồm các bài tập ứng dụng, giúp sinh viên áp dụng kiến thức vào thực tế. Phương pháp này giúp sinh viên hiểu rõ hơn về vai trò của PLC trong hệ thống điều khiển công nghiệp, đồng thời nâng cao kỹ năng lập trình của họ.

3.2. Sử dụng phần mềm mô phỏng PLCSIM

Phần mềm PLCSIM đóng vai trò quan trọng trong đào tạo PLC nâng cao, cho phép sinh viên thực hành lập trình mà không cần phần cứng. Sinh viên có thể mô phỏng quá trình lập trình, kiểm tra lỗi, và tối ưu hóa chương trình. Giáo trình cung cấp hướng dẫn chi tiết về cách sử dụng PLCSIM, từ khởi động phần mềm đến mô phỏng chương trình. Phương pháp này giúp sinh viên tiết kiệm thời gian và chi phí, đồng thời nâng cao hiệu quả học tập.

IV. Kết luận và ứng dụng thực tiễn giáo trình PLC nâng cao

Giáo trình PLC nâng cao ngành điện công nghiệp tại Cao đẳng Công nghiệp Hải Phòng là tài liệu quan trọng, cung cấp kiến thức chuyên sâu về lập trình PLC S7-300. Nội dung bao gồm giới thiệu về phần cứng, lập trình nâng cao, và ứng dụng trong thực tế. Giáo trình đã góp phần nâng cao chất lượng đào tạo, giúp sinh viên nắm vững kiến thức chuyên ngành. Ngoài ra, giáo trình cũng hỗ trợ sinh viên nâng cao năng lực cạnh tranh trong thị trường lao động ngành tự động hóa. Việc áp dụng giáo trình vào thực tế đào tạo đã mang lại kết quả tích cực, góp phần đáp ứng nhu cầu nhân lực chất lượng cao cho ngành công nghiệp.

4.1. Đánh giá hiệu quả đào tạo

Sau khi áp dụng giáo trình PLC nâng cao, sinh viên ngành điện công nghiệp tại Cao đẳng Công nghiệp Hải Phòng đã thể hiện sự tiến bộ rõ rệt. Họ nắm vững kiến thức về lập trình PLC, có khả năng lập trình các khối FC/FB, và sử dụng phần mềm mô phỏng hiệu quả. Đánh giá từ doanh nghiệp cũng ghi nhận sự cải thiện về kỹ năng lập trình của sinh viên. Giáo trình đã góp phần nâng cao chất lượng đào tạo, giúp sinh viên sẵn sàng cho công việc trong ngành tự động hóa.

4.2. Định hướng phát triển giáo trình

Trong tương lai, giáo trình PLC nâng cao sẽ tiếp tục được cập nhật để theo kịp sự phát triển của ngành công nghiệp. Nhà trường sẽ bổ sung thêm các nội dung về lập trình PLC S7-1500, ứng dụng trong hệ thống SCADA, và các công nghệ mới như IoT. Ngoài ra, giáo trình cũng sẽ tích hợp thêm các bài tập thực hành tại doanh nghiệp, giúp sinh viên nắm bắt xu hướng mới nhất. Việc nâng cao chất lượng giáo trình sẽ góp phần đào tạo nguồn nhân lực chất lượng cao, đáp ứng nhu cầu ngày càng cao của thị trường lao động ngành tự động hóa.

Trích đoạn nội dung tài liệu

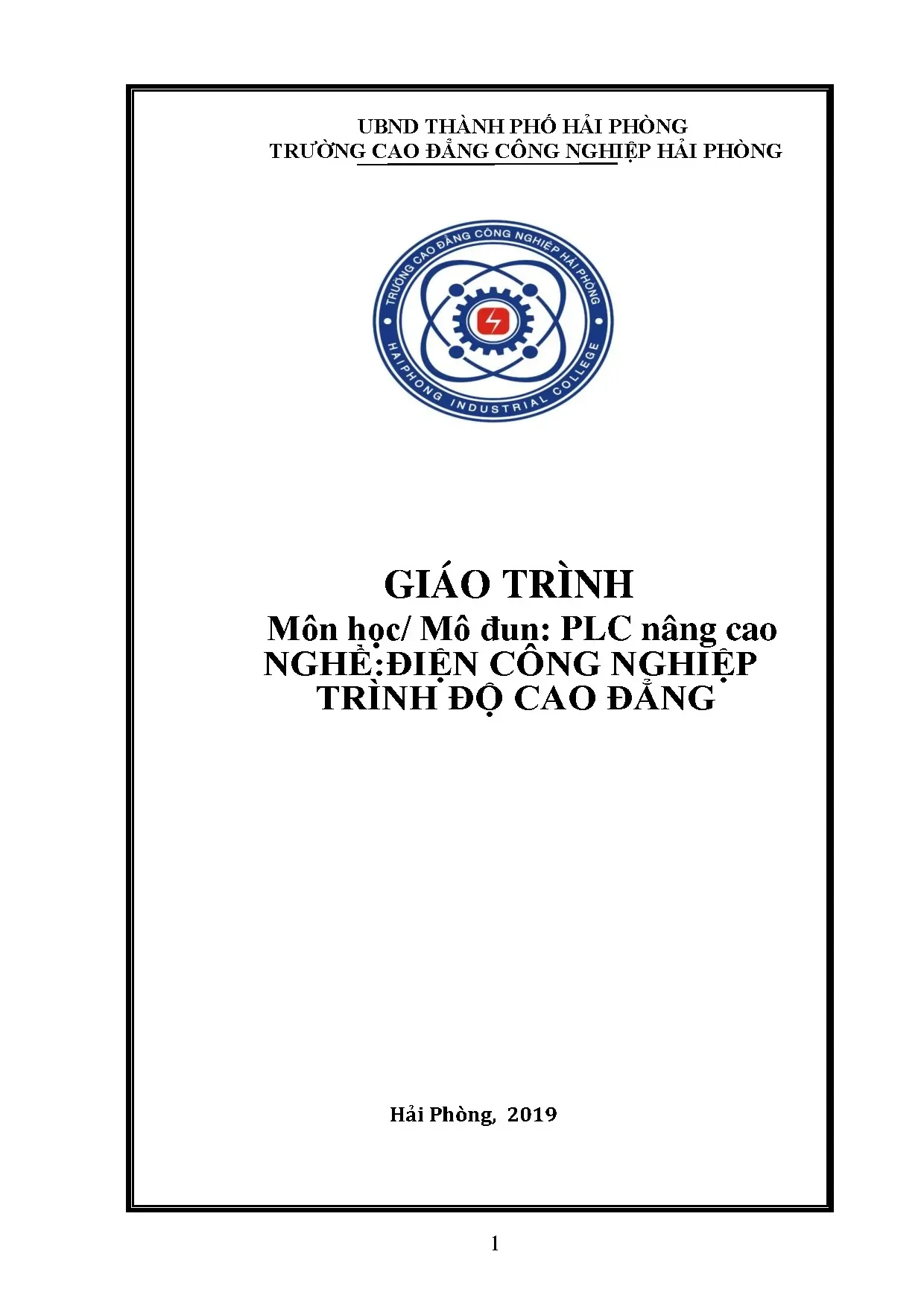

UBND THÀNH PHỐ HẢI PHÒNG TRƯỜNG CAO ĐẲNG CÔNG NGHIỆP HẢI PHÒNG GIÁO TRÌNH Môn học/ Mô đun: PLC nâng cao NGHỀ:ĐIỆN CÔNG NGHIỆP TRÌNH ĐỘ CAO ĐẲNG Hải Phòng, 2019 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dẫn dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU 2 Đất nước ta đang trong thời kỳ Công nghiệp hoá, hiện đại hoá để từng bước bắt kịp sự phát triển của các nước trong khu vực cũng như các nước trên thế giới về mọi mặt kinh tế, văn hoá và xã hội. Trong đó, Công nghiệp đóng vai trò quan trọng trong việc phát triển của đất nước.

Trong các nhà máy xí nghiệp hiện nay, yêu cầu về tự động hoá đang được chú trọng và phát triển. Tự động hoá giúp cho việc xử lý kết quả tự động và chính xác hơn. Tự động hoá giúp cho việc vận hành sửa chữa dễ dàng hơn, hiệu suất công việc cao hơn. Trong các ngành Công nghiệp PLC đã được sử dụng rộng rãi với độ bền và tính ổn định cao.

Hiện nay, rất nhiều trường Đại học, Cao đẳng đã đưa PLC vào giảng dạy. Module PLC nâng cao là module cơ sở quan trọng đối với sinh viên nghề Điện nói chung và sinh viên nghề điện Công nghiệp nói riêng. Để tiếp tục nghiên cứu chuyên sâu về lĩnh vực tự động hóa thì sinh viên cần nắm vững kiến thức cũng như kỹ năng của module PLC nâng cao. Giáo trình này tác giả trình bày các kiến thức cơ bản trong điều khiển lập trình, cách sử dụng phần mềm SIMATIC MANAGER, cấu trúc cách khai báo, nguyên lý làm việc của các lệnh cơ bản trong PLC S7-300.

Đặc biệt trong giáo trình này các tập lệnh và ứng dụng của các tập lệnh trong các công nghệ cụ thể được biên soạn theo hướng tích hợp. Hải Phòng, ngày tháng năm 2019 Tổ bộ môn MỤC LỤC 3 ĐỀ MỤC TRANG TUYÊN BỐ BẢN QUYỀN. 1 LỜI GIỚI THIỆU. 2 BÀI 1 GIỚI THIỆU VỀ PLC S7-300 VÀ PHẦN MỀMLẬP TRÌNH SIMATIC MANAGER.

GIỚI THIỆU VỀ PLC S7-300. Các module trong hệ PLC S7-300. Giới thiệu về các module CPU. Module vào/ ra tín hiệu tương tự/ số SM.

Module chức năng FM. Module truyền thông CP-300. Module nguồn PS-300. Module ghép nối IM.

CÀI ĐẶT VÀ SỬ DỤNG PHẦN MỀM STEP 7 SIMATIC MANAGER. Cách tạo một Project. Khai báo và mở một Project. Xây dựng cấu hình cứng cho trạm PLC.

Đặt tham số quy định chế độ làm việc cho Module. Soạn thảo chương trình cho các khối logic. Sử dụng tên hình thức. MÔ PHỎNG BẰNG PHẦN MỀM PLCSIM.

Khởi động phần mềm PLCSIM. Truy nhập các module. Tiến hành download chương trình xuống CPU. Tiến hành mô phỏng.

BÀI TẬP ỨNG DỤNG. 30 BÀI 2KẾT NỐI PHẦN CỨNG CHO PLC S7 - 300. CÁCH LẮP ĐẶT MỘT TRẠM CỦA PLC S7-300. Nguyên tắc lắp đặt các module.

Nguyên tắc nối dây từ nguồn đến CPU. SƠ ĐỒ KẾT NỐI CÁC MODULE VÀO/RA SỐ. Module vào số SM321. Module ra số SM322.

KẾT NỐI PLC S7 -300 VÀ MÁY TÍNH. Quy định địa chỉ MPI cho Module CPU. Đổ chương trình xuống CPU. Giám sát việc thực hiện chương trình.

Giám sát module CPU. Quan sát nội dung ô nhớ. 42 SỬ DỤNG LỆNH TIMER VÀ COUNTER. SỬ DỤNG CÁC LỆNH TIMER.

Nguyên tắc hoạt động. Các loại Timer của S7-300. SỬ DỤNG LỆNH CONTER. Giới thiệu về Counter.

Bộ đếm lên (S_CU). Bộ đếm xuống (S_CD). Bộ đếm lên/xuống (S_CUD). Bài tập ứng dụng.

65 BÀI 4 LẬP TRÌNH ĐIỀU KHIỂN TRẠM PHÂN LOẠI SẢN PHẨM KIM LOẠI VÀ KHÔNG PHẢI KIM LOẠI. CẤU TẠO CỦA TRẠM. Hệ thống băng tải. Các loại cảm biến.

Các thiết bị khí nén. YÊU CẦU CÔNG NGHỆ. CHƯƠNG TRÌNH ĐIỀU KHIỂN. Bảng địa chỉ vào/ra.

Chương trình điều khiển. SƠ ĐỒ KẾT NỐI CỦA PLC VÀ CÁC THIẾT BỊ VÀO/RA. Sơ đồ chuyển đổi nguồn 220VAC/24VDC. Sơ đồ kết nối PLC.

Mạch điều khiển động cơ. Mạch điều khiển khí nén. BÀI TẬP ỨNG DỤNG. 87 BÀI 5 LẬP TRÌNH ĐIỀU KHIỂN TRẠM PHÂN LOẠI SẢN PHẨM THEO CHIỀU CAO.

CẤU TẠO CỦA TRẠM. YÊU CẦU CÔNG NGHỆ. CHƯƠNG TRÌNH ĐIỀU KHIỂN. Bảng địa chỉ vào/ra.

Chương trình điều khiển. SƠ ĐỒ KẾT NỐI CỦA PLC VÀ CÁC THIẾT BỊ VÀO/RA. Sơ đồ kết nối PLC với thiết bị. Sơ đồ mạch điều khiển động cơ.

BÀI TẬP ỨNG DỤNG. LẬP TRÌNH ĐIỀU KHIỂN TRẠM XUẤT VÀ. 96 LƯU TRỮ TỰ ĐỘNG (ASRS). CẤU TẠO CỦA HỆ THỐNG ASRS.

Cấu tạo chung. Cơ cấu truyền động. Các loại cảm biến. YÊU CẦU CÔNG NGHỆ.

CHƯƠNG TRÌNH ĐIỀU KHIỂN. Bảng địa chỉ vào/ra. Chương trình điều khiển. SƠ ĐỒ KẾT NỐI CỦA PLC VÀ CÁC THIẾT BỊ VÀO/RA.

Sơ đồ kết nối PLC với thiết bị. Sơ đồ điều khiển động cơ. LẬP TRÌNH ĐIỀU KHIỂN MÁY TRỘN. CÁC KHỐI LỆNH SỬ DỤNG TRONG CHƯƠNG TRÌNH.

YÊU CẦU CÔNG NGHỆ. Khối A/B gồm có bơm, van vào và van ra. Khối bồn trộn. Phân tích bài toán.

CHƯƠNG TRÌNH ĐIỀU KHIỂN. Bảng địa chỉ vào/ra. Chương trình điều khiển. SỬ DỤNG MODULE ANALOG VÀ.

126 ỨNG DỤNG ĐIỀU KHIỂN MỨC NƯỚC. GIỚI THIỆU CHUNG VỀ MODULE ANALOG. Khái niệm module analog. Analog input module.

Analog output module. Nguyên lý chung của các bộ cảm biến trong công nghiệp. Đặc điểm của module SM331 (AI2x12Bit). Đặc điểm của module ra analog SM332 (AO2x12Bit).

SỬ DỤNG HÀM THƯ VIỆN FC 105 VÀ FC 106. Hàm căn chỉnh tín hiệu đầu vào FC105. Hàm căn chỉnh tín hiệu đầu ra FC106 “UNSCALE”. ỨNG DỤNG MODHLE ANALOG ĐIỀU KHIỂN MỨC NƯỚC.

Yêu cầu công nghệ. Tính toán mức nước từ cảm biến. Điều khiển van. Viết chương trình trong phần mềm Step7.

SỬ DỤNG MODULE PID VÀ ỨNG DỤNG. 141 PID ĐIỀU KHIỂN MỨC NƯỚC. SỬ DỤNG BỘ ĐIỀU KHIỂN PID. Khối tổ chức của bộ điều khiển PID.

Module mềm FB41 “CONT_C”. Sử dụng khối FB41 “CONT_C” trong phần mềm Step7. SỬ DỤNG BỘ PID “CONT_C” ĐIỀU KHIỂN MỨC NƯỚC. Yêu cầu công nghệ.

Xây dựng phần cứng trên phần mềm Step7. Xây dựng chương trình phần mềm. Khai báo các địa chỉ vào/ra. Viết chương trình.

BÀI TẬP ỨNG DỤNG. SỬ DỤNG CÁC HÀM THỜI GIAN THỰC VÀ ỨNG DỤNG ĐIỀU KHIỂN BƠM NƯỚC TỰ ĐỘNG. CÁC HÀM THỜI GIAN THỰC. ỨNG DỤNG THỜI GIAN THỰC ĐIỀU KHIỂN HỆ THỐNG BƠM TỰ ĐỘNG.

Yêu cầu công nghệ điều khiển hệ thống bơm nước tự động. Xây dựng phần cứng trên phần mềm Step7. Viết chương trình điều khiển:. 158 Tài liệu cần tham khảo.

161 8 GIÁO TRÌNH MÔN HỌC/MÔ ĐUN Tên mô đun: PLC Nâng cao Mã số mô đun: 28 Vị trí, ý nghĩa, vai trò mô đun/môn học: - Vị trí: Trước khi học mô đun này cần hoàn thành các mô đun cơ sở, đặc biệt các mô đun : Tin học cơ bản ; Trang bị điện, Kỹ thuật cảm biến, truyền động điện và PLC cơ bản. - Tính chất: Là mô đun đào tạo nghề bắt buộc Mục tiêu mô đun/môn học: - Kiến thức: +Trình bày được cấu trúc, nguyên lý làm việc, cách khai báo các câu lệnh cơ bản cho PLC S7-300 + Có khả năng tự nghiên cứu để sử dụng các loại PLC của các hãng khác. - Kỹ năng: + Viết được các chương trình ứng dụng cho PLC theo yêu cầu thực tế. + Sử dụng được các loại PLC của hãng SIEMENS.

+ Vận hành được một hệ thống điều khiển dùng PLC có sẵn. + Lắp đặt được các hệ thống điều khiển dùng PLC. - Năng lực tự chủ: +Rèn luyện đức tính cẩn thận, tỉ mỉ, tư duy sáng tạo và khoa học, đảm bảo an toàn, tiết kiệm. Nội dung của mô đun: 1.

Nội dung tổng quát và phân phối thời gian: Bài 1. Giới thiệu về PLC S7-300 và phần mềm lập trình SIMATIC MANAGER. Kết nối phần cứng cho PLC S7-300 Bài 3: Sử dụng bộ TIMER và COUNTER. Đấu lắp, lập trình điều khiển phân loại phôi sản phẩm kim loại và không phải kim loại Bài 5.

Đấu lắp, lập trình điều khiển phân loại sản phẩm theo chiều cao Bài 6 Đấu lắp, lập trình điều khiển trạm ASRS Bài 7. Lập trình điều khiển máy trộn Bài 8. Sử dụng module Analog và ứng dụng điều khiển mức nước Bài 9. Sử dụng module PID và ứng dụng điều khiển ổn định mức nước Bài 10.

Sử dụng các hàm thời gian thực và ứng dụng hệ thống bơm nước tự động 9 BÀI 1 GIỚI THIỆU VỀ PLC S7-300 VÀ PHẦN MỀM LẬP TRÌNH SIMATIC MANAGER MÃ BÀI: PLCNC1 Giới thiệu: Sự phát triển kỹ thuật điều khiển tự động hiện đại và công nghệ điều logic khả trình dựa trên cơ sở phát triển của tin học mà cụ thể là sự phát triển của kỹ thuật máy tính. Kỹ thuật điều khiển logic khả trình PLC (Programmabble Logic Control) được phát triển từ những năm 1968 – 1970. Ngày nay các thiết bị PLC đã phát triển mạnh mẽ và có mức độ phổ cập cao. Là loại thiết bị cho phép điều khiển linh hoạt các thuật toán điều khiến số thông qua một ngôn ngữ lập trình, thay cho việc phải thể hiện mạch toán đó trên mạch số.

Như vậy với chương trình điều khiển , PLC trở thành bộ điều khiển nhỏ gọn, dễ thay đổi thuật toán và đặc biệt dễ trao đổi thông tin với các thiết khác. Mục tiêu của bài: - Trình bày được cấu trúc và nhiệm vụ các khối chức năng của PLC. - Sử dụng được phần mềm SIMATIC MANAGER - Rèn luyện tính tỉ mỉ, cẩn thận trong công viêc Nội dung bài: 1. GIỚI THIỆU VỀ PLC S7-300 Thiết bị điều khiển logic khả trình (PLC) là loại thiết bị thực hiện linh hoạt các thuật toán điều khiển số thông qua một ngôn ngữ lập trình.

PLC là một bộ điều khiển số nhỏ gọn, dễ thay đổi thuật toán và đặc biệt dễ trao đổi thông tin với môi trường xung quanh (với PLC khác hoặc với máy tính). Các module trong hệ PLC S7-300 - Module CPU: Bộ xử lý trung tâm. - Module SM: module xuất/nhập tín hiệu tương tự/số. - Module chức năng FM.

- Module truyền thông CP. - Module nguồn PS-300. - Module ghép nối IM. Giới thiệu về các module CPU Các module CPU của PLC S7-300 khác nhau có hình dạng, chức năng, tốc độ xử lý lệnh, bộ nhớ khác nhau.Tuy nhiên về cơ bản có các loại sau: - Loại thường: Gồm CPU 312, 313, 314, 315, 316.
