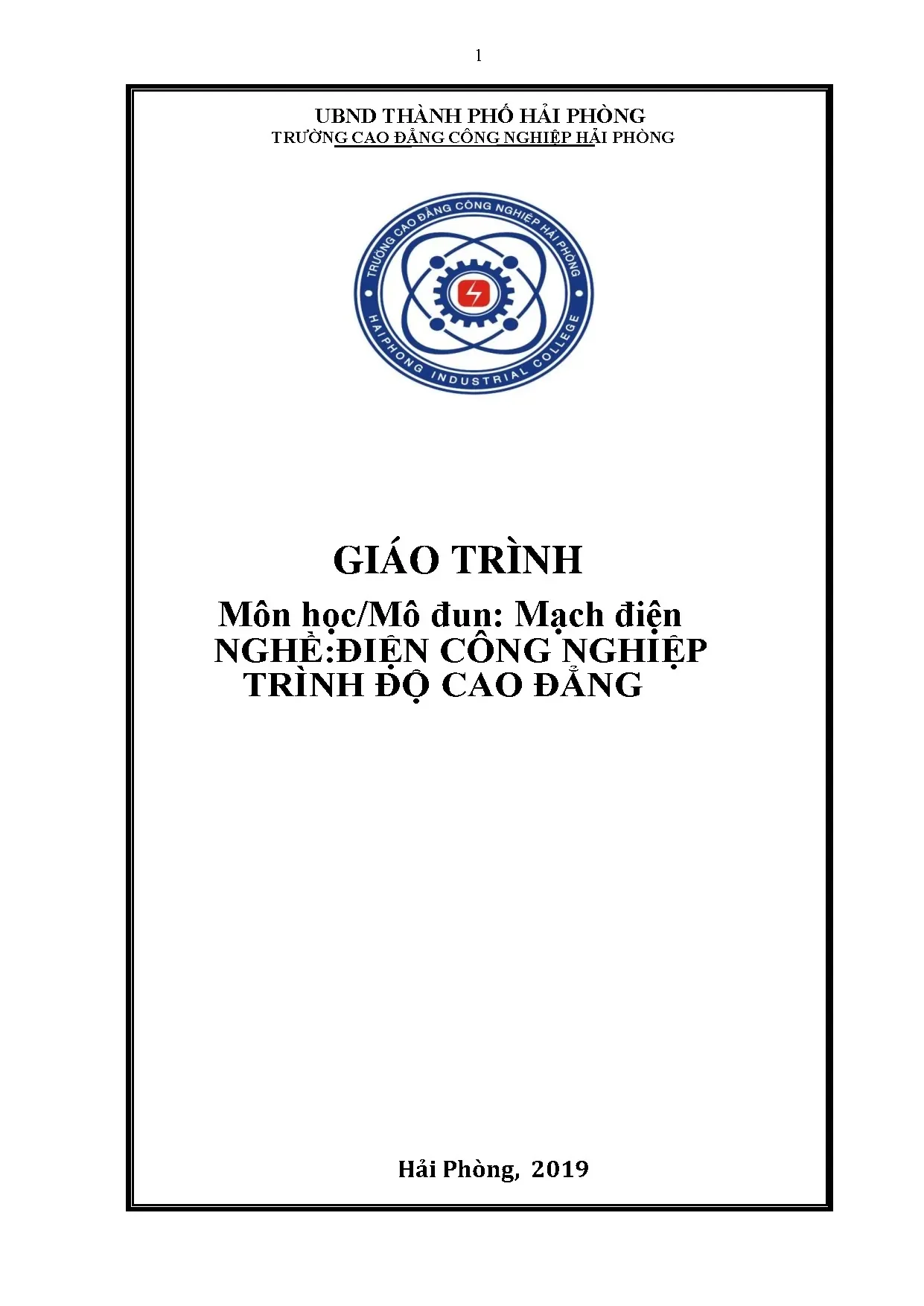

Giáo trình Mạch điện nghề Điện công nghiệp - CĐ Công nghiệp Hải Phòng

Dưới đây là meta tags cho bài viết "Giáo trình mạch điện ngành điện công nghiệp cđ công nghiệp hải phòng": { "ai_description": "Giáo trình mạch điện ngành

• Trường học: Cao đẳng Hải Phòng
• Chuyên ngành: Điện công nghiệp
• Đề tài: Giáo trình Mạch điện ngành Điện công nghiệp
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2019
• Địa điểm: Hải Phòng

Tóm tắt

I. Tổng quan về giáo trình mạch điện ngành điện công nghiệp tại Hải Phòng

Giáo trình mạch điện ngành điện công nghiệp tại Cao đẳng Công nghiệp Hải Phòng cung cấp nền tảng lý thuyết và thực hành quan trọng cho sinh viên ngành điện. Tài liệu này được biên soạn bởi tổ bộ môn dựa trên chương trình đào tạo chuẩn trình độ cao đẳng. Nội dung bao gồm ba chương chính: mạch điện một chiều, từ trường và cảm ứng điện từ, mạch điện xoay chiều. Giáo trình giúp người học nắm vững các định luật cơ bản như định luật Ôm, định luật Kiếchốp, định luật Jun-Lenxơ cùng phương pháp giải mạch điện phức tạp. Ngoài ra, tài liệu còn trang bị kiến thức về công suất, hiệu suất và ứng dụng thực tế trong hệ thống điện công nghiệp. Việc học tập giáo trình này sẽ trang bị cho sinh viên khả năng phân tích, tính toán và thiết kế các mạch điện cơ bản.

1.1. Cấu trúc chương trình đào tạo mạch điện tại Hải Phòng

Chương trình đào tạo mạch điện ngành điện công nghiệp tại Hải Phòng được xây dựng theo chuẩn khung trình độ cao đẳng, bao gồm ba học phần chính. Chương 1 tập trung vào mạch điện một chiều với các chủ đề như định luật Ôm, định luật Kiếchốp và phương pháp giải mạch phức tạp. Chương 2 giới thiệu từ trường, cảm ứng điện từ cùng các định luật liên quan. Chương 3 đi sâu vào mạch điện xoay chiều, bao gồm phân tích mạch RLC, công suất và hệ số công suất. Tài liệu được thiết kế theo hướng ứng dụng, kết hợp lý thuyết với bài tập thực hành nhằm nâng cao năng lực chuyên môn cho sinh viên.

1.2. Vai trò của giáo trình mạch điện trong ngành điện công nghiệp

Giáo trình mạch điện đóng vai trò nền tảng trong chương trình đào tạo ngành điện công nghiệp, cung cấp kiến thức cơ sở cho các môn học chuyên ngành như trang bị điện, máy biến áp và động cơ điện. Tài liệu giúp sinh viên hiểu rõ nguyên lý hoạt động của các thiết bị điện, từ đó phát triển kỹ năng phân tích và giải quyết vấn đề trong thực tế. Ngoài ra, giáo trình còn hỗ trợ sinh viên chuẩn bị cho các kỳ thi chứng chỉ nghề quốc gia và quốc tế. Việc nắm vững nội dung giáo trình sẽ tạo nền tảng vững chắc cho sự nghiệp trong lĩnh vực điện công nghiệp.

II. Những vấn đề thường gặp khi học mạch điện ngành điện công nghiệp

Sinh viên ngành điện công nghiệp thường gặp khó khăn trong việc tiếp cận các khái niệm trừu tượng về từ trường, cảm ứng điện từ và mạch điện xoay chiều. Nhiều học viên chưa nắm vững cách áp dụng định luật Kiếchốp trong mạch phức tạp, dẫn đến sai sót trong tính toán. Một vấn đề phổ biến khác là khó khăn trong việc chuyển đổi giữa các phương pháp giải mạch như phương pháp dòng điện nhánh, dòng điện vòng hay điện áp hai nút. Ngoài ra, việc hiểu rõ bản chất của các đại lượng phức trong mạch điện xoay chiều cũng gây khó khăn cho nhiều sinh viên. Những hạn chế này xuất phát từ thiếu thực hành và ứng dụng lý thuyết vào bài tập cụ thể.

2.1. Khó khăn trong tiếp cận lý thuyết mạch điện phức tạp

Nhiều sinh viên gặp trở ngại khi tiếp cận các lý thuyết về từ trường và cảm ứng điện từ do tính trừu tượng cao. Khái niệm về sức từ động, cường độ từ trường và đường sức từ thường khó hình dung bằng trực quan. Đặc biệt, việc áp dụng định luật cảm ứng điện từ vào các bài toán thực tế đòi hỏi khả năng tư duy không gian tốt. Nhiều học viên thiếu nền tảng toán học vững chắc, dẫn đến khó khăn trong việc giải các bài toán liên quan đến đạo hàm, tích phân và phương trình vi phân. Những trở ngại này ảnh hưởng trực tiếp đến kết quả học tập và sự tự tin của sinh viên.

2.2. Sai sót trong ứng dụng định luật Kiếchốp

Một trong những lỗi phổ biến khi học mạch điện là sai sót trong việc áp dụng định luật Kiếchốp. Nhiều sinh viên nhầm lẫn giữa định luật Kiếchốp 1 (bảo toàn dòng điện) và định luật Kiếchốp 2 (bảo toàn điện áp). Việc xác định chiều dòng điện và dấu của điện áp trong mạch cũng gây khó khăn, dẫn đến kết quả tính toán không chính xác. Ngoài ra, việc không phân biệt rõ ràng giữa mạch tuyến tính và phi tuyến khiến nhiều học viên gặp trở ngại trong quá trình giải bài tập. Những sai sót này thường xuất hiện trong các kỳ thi và ảnh hưởng đến điểm số cuối khóa.

III. Phương pháp học hiệu quả giáo trình mạch điện ngành điện

Để học hiệu quả giáo trình mạch điện ngành điện công nghiệp, sinh viên cần kết hợp lý thuyết với thực hành thông qua các bài tập ứng dụng. Việc sử dụng phần mềm mô phỏng như Multisim hay Proteus sẽ giúp trực quan hóa các khái niệm trừu tượng và kiểm chứng kết quả tính toán. Sinh viên nên luyện tập thường xuyên các phương pháp giải mạch như dòng điện nhánh, dòng điện vòng và điện áp hai nút để nâng cao kỹ năng. Ngoài ra, việc tham khảo tài liệu bổ sung như sách bài tập và đề thi mẫu sẽ giúp củng cố kiến thức. Quan trọng nhất là sinh viên cần xây dựng thói quen ghi chép công thức và lưu ý các điểm quan trọng trong giáo trình.

3.1. Sử dụng phần mềm mô phỏng để nâng cao hiểu biết

Phần mềm mô phỏng như Multisim, Proteus hay MATLAB Simulink là công cụ hữu hiệu giúp sinh viên trực quan hóa các khái niệm mạch điện. Việc xây dựng mô hình mạch điện trên phần mềm cho phép quan sát sự thay đổi của dòng điện, điện áp và công suất theo thời gian. Sinh viên có thể dễ dàng kiểm chứng kết quả tính toán lý thuyết thông qua mô phỏng, từ đó phát hiện và sửa chữa sai sót. Ngoài ra, phần mềm còn hỗ trợ phân tích mạch phức tạp mà không cần giải thủ công, tiết kiệm thời gian và nâng cao hiệu quả học tập.

3.2. Luyện tập phương pháp giải mạch điện thường xuyên

Việc luyện tập thường xuyên các phương pháp giải mạch điện là yếu tố then chốt để thành thạo môn học. Sinh viên nên bắt đầu từ những bài tập đơn giản, sau đó tiến dần đến các mạch phức tạp hơn. Việc áp dụng linh hoạt các phương pháp như dòng điện nhánh, dòng điện vòng hay điện áp hai nút sẽ giúp phát triển tư duy phân tích. Ngoài ra, sinh viên nên tham khảo các đề thi mẫu và bài tập trong giáo trình để làm quen với dạng câu hỏi thường gặp. Việc giải bài tập theo nhóm cũng là cách hiệu quả để trao đổi kiến thức và nâng cao kỹ năng.

IV. Ứng dụng thực tế giáo trình mạch điện trong ngành điện công nghiệp

Giáo trình mạch điện ngành điện công nghiệp không chỉ cung cấp kiến thức lý thuyết mà còn trang bị kỹ năng ứng dụng vào thực tế sản xuất. Sinh viên sau khi hoàn thành khóa học có thể tham gia thiết kế, lắp đặt và bảo trì các hệ thống điện công nghiệp. Kiến thức về mạch điện xoay chiều giúp sinh viên hiểu rõ nguyên lý hoạt động của động cơ điện, máy biến áp và các thiết bị điều khiển. Ngoài ra, giáo trình còn hỗ trợ sinh viên trong việc phân tích hiệu suất năng lượng, tối ưu hóa tiêu thụ điện và khắc phục sự cố trong hệ thống. Những ứng dụng này đóng vai trò quan trọng trong ngành điện công nghiệp hiện đại.

4.1. Thiết kế và lắp đặt hệ thống điện công nghiệp

Sinh viên ngành điện công nghiệp có thể ứng dụng kiến thức từ giáo trình mạch điện vào thiết kế hệ thống điện cho nhà máy, xí nghiệp. Việc tính toán tải điện, lựa chọn dây dẫn và thiết bị bảo vệ dựa trên định luật Ôm và định luật Kiếchốp là kỹ năng quan trọng. Ngoài ra, sinh viên cần nắm vững nguyên lý hoạt động của các thiết bị như contactor, relay và biến tần để đảm bảo hệ thống hoạt động ổn định. Giáo trình cung cấp nền tảng vững chắc cho việc đọc hiểu sơ đồ điện và lập bảng kê vật tư.

4.2. Phân tích và khắc phục sự cố trong hệ thống điện

Khả năng phân tích mạch điện giúp sinh viên nhanh chóng xác định nguyên nhân sự cố trong hệ thống điện công nghiệp. Việc sử dụng các thiết bị đo như đồng hồ vạn năng, ampe kế và oscilloscope để kiểm tra dòng điện, điện áp là kỹ năng không thể thiếu. Giáo trình trang bị kiến thức về từ trường và cảm ứng điện từ giúp sinh viên hiểu rõ nguyên lý hoạt động của máy biến áp, động cơ điện. Những kiến thức này đóng vai trò quan trọng trong việc bảo trì, sửa chữa và nâng cao tuổi thọ thiết bị điện.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 MẠCH ĐIỆN MỘT CHIỀU Mã chương: MH08.01 Giới thiệu: Khái niệm, định nghĩa về dòng điện, mạch điện, nguồn điện là những khái niệm, định nghĩa cơ bản nhất trong ngành điện. Khi tìm hiểu và giải các mạch điện, chúng ta không thể bỏ qua các định luật cơ bản về mạch điện. Từ đó áp dụng các định luật cơ bản này để giải các mạch điện từ đơn giản đến phức tạp bằng các phương pháp thích hợp khác nhau, tùy theo đặc điểm của từng mạch cụ thể. Chương đầu tiên này sẽ cung cấp cho học sinh những kiến thức cơ bản về những điều đã đề cập ở trên.

Mục tiêu: - Trình bày được các khái niệm về dòng điện, mạch điện, nguồn điện và các phương pháp giải mạch điện một chiều. - Giải được các mạch điện một chiều phức tạp. - Tuân thủ các bước giải mạch điện. - Tỉ mỉ, chính xác, có tư duy logic, trách nhiệm trong công việc.

Nội dung chính: 1. Khái niệm dòng điện và mạch điện Mục tiêu: - Trình bày được khái niệm dòng điện và mạch điện. - Xác định được số nhánh, nút, mạch vòng của một mạch điện đã cho. Khái niệm về dòng điện Dòng điện là dòng chuyển dời có hướng của các điện tích trong điện trường.

Tùy theo từng môi trường khác nhau mà bản chất dòng điện trong đó sẽ khác nhau. Ví dụ: Nếu trong kim loại thì dòng điện là dòng chuyển dời có hướng của các electron tự do; trong chất điện phân là dòng chuyển dời có hướng của các ion dương và ion âm; trong không khí là dòng chuyển dời có hướng của các điện tích dương và điện tích âm. Tác dụng của dòng điện Dòng điện có các tác dụng: - Tác dụng nhiệt: Khi có dòng điện chạy qua các vật dẫn thì các vật dẫn bị phát nóng. Người ta sử dụng tác dụng nhiệt của dòng điện để chế tạo các thiết bị như máy sấy, nồi cơm điện, lò nướng điện.

- Tác dụng quang: Khi có dòng điện chạy qua các vật dẫn thì các vật dẫn bị phát sáng. Người ta sử dụng tác dụng quang của dòng điện để chế tạo bóng đèn sợi nung. - Tác dụng hóa học: Khi có dòng điện chạy qua các dung dịch hóa học sẽ làm cho tính chất hóa học của chúng thay đổi. Người ta sử dụng tác dụng hóa học của dòng điện để điện phân, nạp ắc quy.

Cường độ và mật độ dòng điện Người ta biểu diễn độ “mạnh”, “yếu” của dòng điện thông qua tham số cường độ dòng điện. 9 Cường độ dòng điện là trị số của dòng điện tính bằng tốc độ biến thiên của lượng điện tích q qua tiết diện ngang của vật dẫn, đơn vị tính của cường độ dòng điện là Ampe (A): dq i= A (1- 1) dt Chiều quy ước của dòng điện là chiều chuyển động của các điện tích dương trong điện trường. Trong tính toán mạch điện, người ta còn sử dụng khái niệm mật độ dòng điện. Mật độ dòng điện là trị số của dòng điện tính bằng tốc độ biến thiên của lượng điện tích q qua một đơn vị diện tích của tiết diện ngang của vật dẫn, đơn vị tính của mật độ dòng điện là A/mm2.

Nếu tiết diện ngang của vật dẫn là S thì mật độ dòng điện được tính: dq σ= A/mm2 (1- 2) S. Khái niệm về mạch điện Mạch điện là tập hợp các thiết bị điện nối với nhau bằng các dây dẫn tạo thành mạch kín theo một quy luật đã được thiết kế trước, trong đó có dòng điện chạy qua. Mạch điện thường bao gồm các phần tử: nguồn điện, phụ tải, dây dẫn. Hình 1- 1 là một ví dụ về mạch điện.

- Nguồn điện: Nguồn điện là thiết bị biến đổi các dạng năng lượng khác như cơ năng, nhiệt năng, hóa năng. thành điện năng. - Tải: Tải là các thiết bị tiêu thụ điện năng và biến đổi điện năng thành các dạng năng lượng khác như cơ năng, nhiệt năng, quang năng. - Dây dẫn: Dây dẫn làm bằng vật liệu dẫn điện tốt (đồng,nhôm.) dùng để truyền tải điện năng từ nguồn đến tải.

Dây dẫn MF ĐC Hình 1.1: Mạch điện Nguồn điện Phụ tải 1. Mô hình mạch điện Để tiện lợi khi tính toán thiết kế và khảo sát các quá trình điện từ xảy ra trong mạch điện người ta sử dụng mô hình mạch điện. Mạch điện thực tế với các thiết bị điện được thay thế bằng mô hình mạch với các phần tử lý tưởng đặc trưng cho một quá trình nào đó. Mô hình mạch bao gồm: - Các phần tử tích cực: nguồn áp u(t), nguồn dòng i(t) lý tưởng; - Các phần tử thụ động: điện trở R, điện cảm L, điện dung C lý tưởng; - Dây dẫn lý tưởng.

Nguồn áp u(t) hay máy phát điện áp, còn được gọi là nguồn sức điện động e(t) đặc trưng cho khả năng tạo nên và duy trì một điện áp không đổi trên hai 10 cực của nguồn. Đặc tính quan trọng của nguồn áp là có điện trở nội r = 0 , hiệu điện thế trên hai cực của nguồn là không đổi và không phụ thuộc vào giá trị phụ tải. Ký hiệu quy ước của nguồn áp như hình 1-2, a. Ta có giá trị của nguồn áp: u(t) = - e(t) (1-3) 2.

Nguồn dòng điện i(t). Nguồn dòng điện i(t) hay máy phát dòng, đặc trưng cho khả năng tạo nên và duy trì một dòng điện không đổi trong mạch. Đặc tính quan trọng của nguồn dòng là có nội trở r = ∞ và giá trị của dòng điện trong mạch không phụ thuộc vào phụ tải. Ký hiệu quy ước của nguồn dòng chỉ ra trên hình 1- 2, b.

Trên thực tế, các bộ nguồn đều có một nội trở hữu hạn nào đó. Do vậy, khi thay thế trong mô hình mạch, chúng được biểu diễn ở dạng một nguồn sức điện động e(t) mắc nối tiếp với một một điện trở r (hình 1- 2 c), hoặc ở dạng một nguồn dòng điện i (t) mắc song song với một điện trở r (hình 1- 2 d). Ký hiệu quy ước nguồn áp và nguồn dòng a, b – Nguồn áp và nguồn dòng lý tưởng; c, d – Nguồn áp và nguồn dòng thực tế 3. Điện trở R đặc trưng cho vật dẫn về mặt cản trở dòng điện.

Về mặt năng lượng điện trở R đặc trưng cho quá trình tiêu thụ điện năng và biến điện năng thành các dạng năng lượng khác như nhiệt năng, quang năng, cơ năng, … Quan hệ giữa dòng điện và điện áp trên điện trở là: uR = R.i (1-4) Công suất thoát ra trên điện trở: p = R. Là phần tử có khả năng tích – phóng năng lượng dưới dạng từ trường. Một cuộn dây có dòng điện i chạy qua sẽ sinh ra từ trường. Từ thông gửi qua n vòng của cuộn dây là Y = n.

Điện cảm của cuộn dây được định nghĩa là: Y n. F L= = i i Trong hệ đơn vị SI đơn vị điện cảm (L) là henri (H) Năng lượng từ trường được tích lũy trên cuộn cảm: 11 1 2 W = Li di Quan hệ giữa dòng và áp trên cuộn cảm: u = L (V) dt Ký hiệu: 5. Là phần tử có khả năng tích – phóng năng lượng dưới dạng điện trường. Khi nối hai đầu của một tụ điện có điện dung C vào nguồn điện áp u, tụ điện sẽ được tích điện.

Độ lớn của điện tích q: q = C u (1-6) Trong hệ đơn vị SI đơn vị điện dung (C) là fara (F). Năng lượng điện trường được tích lũy trên tụ điện: 1 2 W = CU du Quan hệ giữa dòng và áp trên tụ điện: i = C (V) dt Ký hiệu: 6. Dạng các phần tử thụ động trên thực tế: Trên thực tế không có phần tử nào là thuần điện trở R,r thuần dung C, thuần cảm L cả. Để tiện cho tính toán giải mạch điện ta đã chấp nhận sai số mô hình coi các phần tử chỉ mang tính chất đặt trưng của chúng.

Khi nghiên cứu sâu, mô hình chính xác hơn ta có thể mô phỏng gần đúng các phần tử như sau: a. Phần tử điện trở: Cr Lr b. Phần tử điện cảm: CL rL c. Phần tử điện dung: LC C LC 7.

Mô hình mạch điện. Mô hình mạch điện là sơ đồ thay thế tương đương các phần tử của mạch điện bằng các phần tử mô hình lý tưởng e, i, R, L, C sao cho kết cấu hình học và các quá trình năng lượng xảy ra trong mạch giống như ở mạch điện thực. Để thiết lập mô hình mạch ta phân tích các quá trình năng lượng xảy ra trong từng phần tử mạch và thay thế chúng bằng các phần tử tương đương. Khi phân tích cần chú ý rằng, tùy thuộc vào điều kiện làm việc của mạch điện, đặc biệt là dải tần công tác mà sơ đồ thay thế sẽ khác nhau.

Ví dụ: Ta xét một mạch điện thực tế gồm một máy phát cung cấp điện cho phụ tải là một bóng đèn mắc song song với một cuộn dây theo sơ đồ hình 1-3, a. 12 Khi chuyển sang sơ đồ thay thế đối với dòng điện xoay chiều, máy phát điện được thay thế bằng (Ef ,Lf ,Rf). Phụ tải là bóng đèn thay thế bằng Rz, còn cuộn dây bằng L, R; dây dẫn nối giữa các phần tử được thay bằng phần tử tập trung Ld , Rd (hình 1-3, b). Tuy nhiên khi chuyển sang sơ đồ thay thế đối với dòng điện một chiều, do các phần tử kháng bằng không nên sơ đồ thay thế có dạng đơn giản hơn (hình 1-3, c).

Mạch điện và mô hình mạch điện a – Sơ đồ thực tế. b – Sơ đồ tương đương cho mạch điện xoay chiều. c – Sơ đồ tương đương cho mạch điện một chiều. Nhánh, nút và mạch vòng của mạch điện: Nhánh (n): Là một đoạn của mạch điện chỉ bao gồm các phần tử của mạch điện mắc nối tiếp với nhau và có dòng điện đi qua.

Nút (d): Là nơi giao nhau của từ 3 nhánh mạch điện trở lên. Mạch vòng (c) - còn được gọi là “mắt”: Là lối đi khép kín qua các nhánh của mạch điện. Ví dụ: Cho mạch điện như trên hình 1-4: Hình 1- 4. Mạch điện và các nhánh, nút, mạch vòng Mạch bao gồm 5 nhánh (n = 5) AB, AC, CB, CD và BD; kết nối với nhau tạo thành 4 nút (d = 4) A, B, C và D; mạch có 3 mạch vòng (ACBA), (BCDB) và (ACDBA).

Các định luật cơ bản về mạch điện Mục tiêu: - Trình bày được nội dung các định luật đã học. - Áp dụng được các định luật để giải các bài toán về mạch điện thông thường. Định luật Ôm 2.1 Định luật Ôm cho đoạn mạch: Xét một đoạn mạch như trên hình 1.
