THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH KỸ THUẬT AN TOÀN THIẾT BỊ ÁP LỰC

Tổng quan về giáo trình

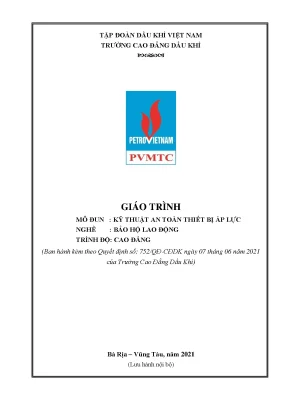

Giáo trình Kỹ thuật an toàn thiết bị áp lực (Mã mô đun: SAEN52116) là tài liệu đào tạo chuyên ngành chính thức do Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) ban hành kèm theo Quyết định số 752/QĐ-CĐDK ngày 07 tháng 06 năm 2021. Giáo trình được biên soạn bởi tập thể tác giả gồm ThS. Nguyễn Đình Chung (Chủ biên) và kỹ sư Phạm Lê Ngọc Tú, phục vụ giảng dạy tại Trung tâm Đào tạo An toàn môi trường.

Mã mô đun: SAEN52116 | Thời lượng: 45 giờ (Lý thuyết: 14h, Thực hành/Thảo luận: 29h, Kiểm tra: 2h)
Chuyên ngành đào tạo: Nghề Bảo hộ lao động | Trình độ: Cao đẳng (Quy mô toàn khóa: 72 tín chỉ)
Quyết định ban hành: Số 752/QĐ-CĐDK ngày 07/06/2021 của Hiệu trưởng Trường Cao đẳng Dầu khí

Trong cấu trúc chương trình đào tạo Cao đẳng Bảo hộ lao động (tổng khối lượng 72 tín chỉ với 1.680 giờ học), mô đun được bố trí trong nhóm 51 tín chỉ chuyên môn nghề, giảng dạy sau khi sinh viên hoàn thành 21 tín chỉ thuộc khối môn học chung. Mô đun có tổng thời lượng 45 giờ, bao gồm 14 giờ lý thuyết, 29 giờ thực hành, bài tập, thảo luận và 02 giờ kiểm tra đánh giá.

Mục tiêu học tập của giáo trình được xác định cụ thể theo 3 nhóm chuẩn đầu ra:

  • Về kiến thức (A1–A7): Trình bày định nghĩa, phân loại thiết bị chịu áp lực có áp suất làm việc lớn hơn 0,7 bar theo Quy chuẩn kỹ thuật quốc gia QCVN: 01-2008/BLĐTBXH; phân tích các yếu tố nguy hiểm, nguyên nhân nổ vỡ; giải thích cấu tạo, nguyên lý vận hành của hệ thống đo lường, kiểm tra và cơ cấu an toàn; trình bày quy định pháp lý và kỹ thuật vận hành nồi hơi, bình áp lực.
  • Về kỹ năng (B1): Thực hiện đúng quy trình thao tác vận hành, kiểm tra định kỳ, bảo quản và xử lý sự cố đối với bình chịu áp lực, chai chứa khí, nồi đun điện và nồi hơi công nghiệp.
  • Về năng lực tự chủ và trách nhiệm (C1–C2): Rèn luyện tác phong làm việc công nghiệp, tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật và quy định pháp luật về an toàn lao động.

Giáo trình tiếp cận kiến thức theo logic tuyến tính từ cơ sở định nghĩa kỹ thuật, nhận diện thông số rủi ro, phân tích cấu tạo cơ cấu bảo vệ đến các quy phạm pháp lý và quy trình công nghệ vận hành thiết bị tại hiện trường sản xuất.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được chia thành 6 bài học chuyên đề, phân bổ thời gian hợp lý giữa lý thuyết và thực hành xưởng:

[Bài 1: Định nghĩa & Phân loại (2h LT)]
  • Bài 1: Định nghĩa, phân loại thiết bị áp lực (2 giờ lý thuyết): Thiết lập định nghĩa thiết bị chịu áp lực là thiết bị có thể tích đóng kín, áp suất làm việc cao hơn 0,7 bar dùng cho quá trình nhiệt học, hóa học hoặc tồn trữ khí nén, khí hóa lỏng. Giới thiệu công thức quy đổi áp suất: $1 \text{ kG/cm}^2 = 0{,}1 \text{ MPa} = 0{,}98 \text{ bar} = 14{,}4 \text{ PSI}$ và mối quan hệ giữa áp suất tuyệt đối, áp suất tương đối (áp suất dư) và áp suất khí quyển ($760 \text{ mmHg}$). Phân loại thiết bị thành 2 nhóm lớn: Bình chịu áp lực và Nồi hơi.
  • Bài 2: Nguyên nhân gây hư hỏng nổ vỡ thiết bị áp lực và biện pháp phòng tránh (4 giờ: 2 LT, 2 TH): Phân tích các thông số cơ bản (thể tích, lưu lượng khối $\text{tấn/h}$, lưu lượng thể tích $\text{m}^3\text{/h}$, áp suất làm việc, áp suất thiết kế, áp suất thử thủy lực hydro testing). Xác định 2 nhóm nguy cơ đặc trưng: nổ thiết bị (nổ vật lý, nổ hóa học) và bỏng (bỏng nóng, bỏng lạnh). Phân loại nguyên nhân sự cố theo 3 công đoạn: Chế tạo/sửa chữa; Trang bị/lắp đặt; Quản lý/vận hành, đồng thời thiết lập hệ thống biện pháp kiểm soát an toàn kỹ thuật.
  • Bài 3: Dụng cụ đo lường, kiểm tra, cơ cấu an toàn trên thiết bị áp lực (4 giờ: 2 LT, 2 TH): Trình bày nguyên lý cấu tạo của áp kế (loại cơ khí ống Bourdon, loại điện tử cảm biến màng biến trở, đồng hồ mặt dầu chống rung, đồng hồ màng); nhiệt kế (nhiệt kế chất lỏng, nhiệt kế điện trở bạch kim/niken/sắt/đồng, cảm biến bán dẫn LM335 dải $10\text{ mV/}^\circ\text{K}$, nhiệt kế hồng ngoại); lưu lượng kế (flow meter nước cánh quay, vortex flow meter đo dòng xoáy đa biến, siêu âm ultrasonic flow meter đo thời gian vi sai, magnetic flow meter cảm ứng điện từ Faraday); ống thủy nồi hơi (ống thủy sáng, ống thủy tối nối theo nguyên tắc bình thông nhau); van an toàn trực tiếp/gián tiếp; màng phòng nổ (ruptured disc theo TCVN 7915-4 và TCVN 7915-5); relay áp suất (đơn, kép LP/HP); relay nhiệt (thanh lưỡng kim bimetal Invar: $36% \text{ Ni}, 64% \text{ Fe}$); van điện từ (solenoid valve 24V/220V) và các dạng van một chiều.
  • Bài 4: Quy định về biện pháp an toàn thiết bị chịu áp lực (4 giờ: 2 LT, 2 TH): Hệ thống hóa quy định quản lý nhà nước về thiết kế, chế tạo, kiểm tra mối hàn, xuất xưởng, điều kiện khoảng cách lắp đặt an toàn, quy trình cấp phép sửa chữa, kiểm định an toàn định kỳ và thủ tục đăng ký sử dụng nồi hơi, bình áp lực.
  • Bài 5: Quy trình vận hành, xử lí và bảo quản một số loại bình chịu áp lực (10 giờ: 2 LT, 7 TH, 1 KT): Hướng dẫn kỹ thuật vận hành tiêu chuẩn, bảo quản chai chứa khí nén, khí hóa lỏng, nồi đun điện, nồi hấp công nghiệp, máy nén khí; quy tắc an toàn nghiêm cấm hàn cắt khi thiết bị đang chịu áp lực.
  • Bài 6: Kỹ thuật vận hành nồi hơi (21 giờ: 4 LT, 16 TH, 1 KT): Chiếm $46{,}7%$ tổng thời lượng mô đun, tập trung vào kỹ thuật thao tác lò hơi và quy trình xử lý 7 sự cố nguy hiểm: hiện tượng cạn nước quá mức, hiện tượng đầy nước quá mức, van an toàn bị kẹt, van an toàn bị xì, áp kế hư hỏng/mất độ nhạy, áp kế tăng quá mức cho phép, áp suất lò hơi tụt nhanh chóng.

Kiến thức nền tảng được xây dựng

  1. Nguyên lý nhiệt - động lực học và cơ học chất lưu: Phân tích quy luật biến thiên trạng thái khí - hơi dưới áp suất cao, hiện tượng tích lũy năng lượng sinh áp suất nổ, sự hình thành dòng xoáy vortex và nguyên lý bình thông nhau.
  2. Nguyên lý cơ điện tử và cảm biến công nghiệp: Nắm vững cấu tạo ống đàn hồi Bourdon, cơ chế cảm ứng điện từ theo Định luật Faraday ($e = B \cdot l \cdot v$), sự biến thiên nhiệt điện trở trong dải nhiệt độ bạch kim từ $263^\circ\text{C}$ đến $1.064^\circ\text{C}$, hiệu ứng giãn nở nhiệt không đồng đều trên thanh lưỡng kim Invar.
  3. Cơ sở pháp lý an toàn lao động: Nắm vững cấu trúc tiêu chuẩn kỹ thuật an toàn quốc gia bao gồm QCVN: 01-2008/BLĐTBXH, hệ thống tiêu chuẩn thiết bị xả áp TCVN 7915-4, TCVN 7915-5, cùng các thông tư hướng dẫn công tác huấn luyện an toàn vệ sinh lao động (Thông tư 37/2005/TT-BLĐTBXH, Thông tư 41/2011/TT-BLĐTBXH).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện lắp đặt sơ đồ hệ thống máy nén khí chuẩn; đọc và hiệu chuẩn các thông số trên áp kế, ống thủy, lưu lượng kế; thực hiện thao tác kiểm tra xả thử van an toàn bằng tay giật; đấu nối và điều chỉnh tiếp điểm áp suất cao/thấp trên rơ le áp suất kép.
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Nhận diện các khuyết tật mối hàn góc, hiện tượng ăn mòn cục bộ; phân tích nguyên nhân tụt áp hoặc tăng áp bất thường; xác định ranh giới sai lệch mực nước trong balong nồi hơi.
  • Năng lực thực hành hiện trường (Practical competencies): Xử lý quy trình dừng lò khẩn cấp khi cạn nước hoặc quá áp; thực hiện các bước cô lập, xả áp an toàn trước khi bảo trì chai chứa khí và bình chịu áp lực.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp lý thuyết gắn liền với thực hành thao tác trực tiếp tại xưởng thiết bị dầu khí:

           MÔ HÌNH DẠY HỌC TÍCH CỰC
  • Hoạt động của người dạy: Áp dụng các phương pháp sư phạm tích cực gồm thuyết trình ngắn, giảng dạy dựa trên vấn đề (Problem-based learning), giao bài tập tình huống thực tế, hướng dẫn thực hành theo phiếu tiêu chí công việc và tổ chức cho học viên tham quan kiến tập tại các cơ sở vận hành thiết bị áp lực.
  • Hoạt động của người học: Làm việc nhóm từ 8–10 thành viên để giải quyết các chủ đề kỹ thuật được giao trước; tự nghiên cứu giáo trình và tài liệu thư viện; tham gia tối thiểu $70%$ thời lượng lý thuyết trên lớp (trường hợp vắng trên $30%$ số tiết lý thuyết bắt buộc phải học lại mô đun).
  • Hệ thống cơ sở vật chất và học liệu: Sử dụng phòng học đa phương tiện (máy chiếu, flipchart A1), xưởng thực hành trang bị đầy đủ máy nén khí, bình tích khí, nồi hấp công nghiệp, mô hình nồi hơi, bộ dụng cụ cắt mở van an toàn, cùng hệ thống phiếu đánh giá kỹ năng nghề.
  • Cơ chế kiểm tra và đánh giá: Tuân thủ Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động - Thương binh và Xã hội về đào tạo theo hệ thống tín chỉ:
Thành phần đánh giá Phương pháp kiểm tra Chuẩn đầu ra đánh giá Trọng số Thời điểm thực hiện
Kiểm tra thường xuyên Hỏi miệng, trắc nghiệm, thuyết trình báo cáo A1–A7, B1, C1, C2 $40%$ 1 cột điểm sau 17 giờ học
Kiểm tra định kỳ Tự luận, trắc nghiệm, thực hành thao tác A1–A7, B1, C1, C2 (Hệ số 2) 2 cột điểm sau 36 giờ học
Thi kết thúc mô đun Viết kết hợp tự luận và trắc nghiệm A1–A7, B1, C1, C2 $60%$ Sau 45 giờ học (khi hoàn thành mô đun)

Điểm môn học chấm theo thang điểm 10, làm tròn đến một chữ số thập phân và quy đổi sang điểm chữ, thang điểm 4 theo quy chế hiện hành.

Điểm nổi bật và cập nhật của giáo trình

  1. Chuẩn hóa theo hệ thống văn bản pháp quy hiện hành: Toàn bộ nội hàm kỹ thuật bám sát Quy chuẩn kỹ thuật quốc gia QCVN: 01-2008/BLĐTBXH, Thông tư số 37/2005/TT-BLĐTBXH, Thông tư số 41/2011/TT-BLĐTBXH và quy chế đào tạo Thông tư số 09/2017/TT-LĐTBXH.
  2. Cập nhật công nghệ đo lường và an toàn công nghiệp mới: Bên cạnh các thiết bị cơ khí cổ điển, giáo trình mở rộng phân tích các thiết bị đo kiểm hiện đại như:
    • Áp kế mặt dầu chuyên dụng chống rung chấn trong nhà máy lọc hóa dầu.
    • Đồng hồ đo áp suất màng chống bám cặn hóa chất.
    • Cảm biến nhiệt bán dẫn LM335 dải $10\text{ mV/}^\circ\text{K}$.
    • Thiết bị đo lưu lượng siêu âm (ultrasonic) kẹp ngoài thành ống.
    • Thiết bị đo lưu lượng dòng xoáy (vortex) tích hợp đo đồng thời 5 biến: nhiệt độ, áp suất, mật độ, lưu lượng khối, tốc độ dòng chảy.
    • Cơ cấu đĩa nổ (ruptured disc) phối hợp với van an toàn theo tiêu chuẩn TCVN 7915-4 và TCVN 7915-5.
  3. Phân tích nguyên nhân sự cố dựa trên dữ liệu thực tế: Tài liệu trực quan hóa các lỗi kỹ thuật phổ biến thông qua hệ thống 33 hình vẽ và bảng tra cứu (ví dụ: hình ảnh hiện trường vụ nổ chai khí nén, lỗi sử dụng áp kế hỏng trên van giảm áp, sơ đồ lắp đặt bình khí nén chuẩn, mặt cắt chi tiết van an toàn 10 bộ phận).
  4. Tỷ trọng thực hành chuyên sâu: Thời lượng thực hành, thảo luận và xử lý sự cố chiếm tới $64{,}4%$ tổng thời gian học ($29/45\text{ giờ}$), gắn liền trực tiếp với môi trường sản xuất thực tế của ngành Dầu khí.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ hai theo học trình độ Cao đẳng nghề Bảo hộ lao động tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo ngành kỹ thuật an toàn.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức chung và các mô đun cơ sở ngành liên quan gồm: Pháp luật bảo hộ lao động (SAEN62004), Tín hiệu, biển báo an toàn (SAEN52005), Kỹ thuật an toàn điện (SAEN52109) và An toàn phòng chống cháy nổ (SAEN52110).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức tại Trung tâm Đào tạo An toàn môi trường; làm căn cứ xây dựng kế hoạch bài giảng, biên soạn phiếu học tập, thiết lập tiêu chí đánh giá kỹ năng thực hành và ngân hàng câu hỏi thi.
  • Kỹ thuật viên và cán bộ quản lý an toàn: Cán bộ an toàn vệ sinh lao động (HSE), kỹ thuật viên vận hành lò hơi, trạm nén khí, công nhân bảo trì thiết bị nhiệt tại các doanh nghiệp công nghiệp sử dụng làm tài liệu tra cứu quy chuẩn kỹ thuật và quy trình xử lý sự cố.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên nghề Bảo hộ lao động trình độ Cao đẳng. Đồng thời, nội dung tài liệu đáp ứng yêu cầu bồi dưỡng, huấn luyện chuyên môn cho cán bộ an toàn (HSE) và kỹ thuật viên vận hành thiết bị nhiệt áp lực trong các nhà máy, xí nghiệp công nghiệp.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức chung (Vật lý đại cương, Tin học, Pháp luật) và các mô đun chuyên ngành cơ sở gồm Kỹ thuật an toàn điện, An toàn phòng chống cháy nổ, Hệ thống biển báo tín hiệu an toàn và Pháp luật bảo hộ lao động.

3. Điểm khác biệt cốt lõi giữa giáo trình này và các tài liệu an toàn lao động đại cương?

Giáo trình đi sâu vào nhóm thiết bị chịu áp lực có áp suất làm việc $P > 0{,}7\text{ bar}$, phân tích chi tiết cấu tạo cơ học và nguyên lý vận hành của từng dòng thiết bị đo kiểm hiện đại (ống Bourdon, siêu âm, cảm ứng điện từ Faraday, rơ le nhiệt Invar, màng nổ theo TCVN 7915). Đồng thời, thời lượng thực hành xưởng chiếm tỷ trọng vượt trội ($64{,}4%$).

4. Phương pháp tự học giáo trình đạt hiệu quả cao nhất?

Người học cần đọc trước nội dung từng bài, trả lời hệ thống câu hỏi thảo luận ở cuối mỗi bài học, nghiên cứu kỹ sơ đồ nguyên lý của các thiết bị đo/bảo vệ, tham gia tích cực vào các buổi thảo luận nhóm từ 8–10 người và đối chiếu lý thuyết với các bài tập thực hành trên thiết bị thực tế tại xưởng.

5. Giáo trình có những tài liệu bổ trợ nào kèm theo?

Học liệu đi kèm gồm: Danh mục tài liệu tham khảo chuyên ngành (Giáo trình An toàn lao động của PGS.TS Nguyễn Thế Đạt - NXB Giáo dục), hệ thống quy chuẩn quốc gia (QCVN 01-2008/BLĐTBXH, TCVN 7915), bộ phiếu học tập thực hành xưởng, phiếu tiêu chí đánh giá kỹ năng thực hiện công việc và ngân hàng câu hỏi trắc nghiệm kiểm tra.

Kết luận

Giáo trình Kỹ thuật an toàn thiết bị áp lực của Trường Cao đẳng Dầu khí là tài liệu đào tạo nghề nghiệp được xây dựng trên cơ sở tích hợp quy chuẩn kỹ thuật an toàn quốc gia và yêu cầu kỹ thuật thực tiễn. Tài liệu cung cấp toàn diện hệ thống lý thuyết về áp suất, nguyên lý cấu tạo của thiết bị đo lường, cơ cấu bảo vệ tự động, cũng như các thao tác công nghệ trong vận hành và xử lý sự cố nồi hơi, bình chịu áp lực.

Lộ trình học tập đề xuất:

[Bài 1: Xác lập khái niệm, đơn vị đo và phân loại thiết bị áp lực]
[Bài 2: Phân tích thông số làm việc, nhận diện nguy cơ nổ - bỏng]
[Bài 3: Nghiên cứu cấu tạo, nguyên lý thiết bị đo lường & cơ cấu an toàn]
[Bài 4: Nắm vững quy định pháp lý về thiết kế, chế tạo, kiểm định]
[Bài 5 & 6: Thực hành quy trình vận hành, xử lý sự cố bình áp lực & nồi hơi]

Tài nguyên tham khảo bổ trợ bao gồm: QCVN 01-2008/BLĐTBXH, TCVN 7915-4/5, các thông tư quản lý huấn luyện an toàn lao động của Bộ LĐ-TB&XH, cùng hệ thống thiết bị thực hành tại xưởng thực nghiệm Dầu khí.
