Tổng quan về giáo trình

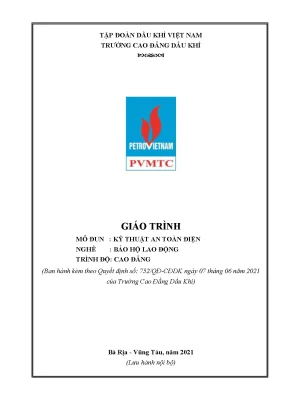

Giáo trình Kỹ thuật an toàn điện (Mã mô đun: SAEN52109) là tài liệu giảng dạy và học tập chính thức được ban hành kèm theo Quyết định số 752/QĐ-CĐDK ngày 07 tháng 06 năm 2021 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Giáo trình do nhóm tác giả gồm ThS. Nguyễn Văn Buôn (Chủ biên) và ThS. Nguyễn Đình Chung biên soạn, phục vụ trực tiếp cho công tác đào tạo tại Trung tâm Đào tạo An toàn môi trường.

Trong khung chương trình đào tạo nghề Bảo hộ lao động trình độ Cao đẳng (tổng khối lượng 72 tín chỉ/1680 giờ), mô đun Kỹ thuật an toàn điện có thời lượng 2 tín chỉ, tương đương 45 giờ học tập (bao gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận và 02 giờ kiểm tra). Mô đun này thuộc khối các môn học, mô đun chuyên môn ngành nghề (khối II với 51 tín chỉ), được bố trí giảng dạy sau khi sinh viên đã hoàn thành khối các môn học chung (chính trị, pháp luật, tin học, ngoại ngữ) và học phần liên quan như Pháp luật bảo hộ lao động, Ecgonomic, Tín hiệu - biển báo an toàn.

Mục tiêu học tập của giáo trình được xác định cụ thể theo 3 chuẩn đầu ra:

  • Về kiến thức (A1): Trình bày hệ thống văn bản pháp luật, các khái niệm cơ bản về dòng điện trong đất, điện áp bước, điện áp tiếp xúc; giải thích các biện pháp kỹ thuật an toàn của lưới điện hạ áp và cao áp; phân loại phương tiện bảo vệ và quy trình tổ chức vận hành an toàn.
  • Về kỹ năng (B1): Thực hiện đúng kỹ thuật sơ cứu người bị điện giật; thao tác nối đất bảo vệ, nối dây trung tính và kiểm tra an toàn điện.
  • Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định, nội quy an toàn điện tại nơi làm việc, đảm bảo tác phong làm việc chuẩn mực trong môi trường sản xuất công nghiệp.

Giáo trình được cấu trúc theo phương pháp tiếp cận mô-đun hóa, tích hợp lý thuyết kỹ thuật điện với quy chuẩn an toàn lao động hiện hành và kỹ năng thao tác thực tế tại xưởng. Điểm đặc thù của tài liệu là gắn liền hệ thống lý thuyết với các số liệu thực nghiệm, tiêu chuẩn Việt Nam (TCVN) và ứng dụng thực tiễn trong ngành kỹ thuật - công nghiệp dầu khí.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được phân bổ theo trình tự logic kỹ thuật qua 5 bài học trọng tâm:

  • Bài 1: Những hiểu biết cơ bản về an toàn điện (5 giờ: 4 LT, 1 TH): Trình bày hệ thống văn bản quy phạm pháp luật của Việt Nam về an toàn vệ sinh lao động (Luật số 84/2015/QH13, Bộ luật Lao động số 10/2012/QH13, các Nghị định và Thông tư hướng dẫn); định nghĩa lưới điện theo Luật Điện lực 2004; phân loại 3 hình thức tai nạn điện (chạm trực tiếp pha, chạm vỏ rò điện, điện áp bước khi dòng điện rò trong đất) và sự cố do thao tác đóng điện nhầm; phân tích cơ chế tác hại của dòng điện đối với cơ thể người (tác dụng nhiệt gây bỏng/kim loại hóa da, tác dụng cơ gây co giật/rung tim/ngừng thở, tác dụng thần kinh gây sốc điện); các nhân tố vật lý ảnh hưởng gồm cường độ dòng điện ($I_{ng}$), thời gian tiếp xúc, tần số (dải nguy hiểm nhất $50\text{ - }60\text{ Hz}$), môi trường và đường đi dòng điện qua tim (đầu - chân: $6,8%$, đầu - tay: $7,0%$, tay trái - chân: $6,7%$, tay - tay: $3,3%$, chân - chân: $0,4%$).
  • Bài 2: Các khái niệm cơ bản (4 giờ: 4 LT): Nghiên cứu hiện tượng dòng điện đi trong đất theo định luật Ohm dạng vi phân ($E = j \cdot \rho$ và $dU = E \cdot dx$); quy luật phân bố điện áp hình hyperbol quanh cực nối đất (trong đó $68%$ điện áp rơi trên $1\text{ m}$ đầu, $24%$ trong khoảng $1\text{ - }10\text{ m}$, $8%$ trong khoảng $10\text{ - }20\text{ m}$, và ngoài $20\text{ m}$ xem như bằng $0$); định lượng điện áp tiếp xúc ($U_t = \alpha \cdot U_đ$) và điện áp bước ($U_b$ ứng với bước chân $a = 0,8\text{ m}$); hệ thống bảng tiêu chuẩn TCVN liên quan; trị số dòng điện an toàn ($10\text{ mA}$ đối với điện xoay chiều, $50\text{ mA}$ đối với điện một chiều); ngưỡng điện áp an toàn ($42\text{ V}$ trong điều kiện bình thường, $36\text{ V}$ ở nơi nguy hiểm, dưới $12\text{ V}$ ở nơi đặc biệt nguy hiểm/lò kim loại); cung cấp bảng thuật ngữ chuẩn 37 mục song ngữ Việt - Anh.
  • Bài 3: Các biện pháp kĩ thuật an toàn điện (20 giờ: 2 LT, 18 TH): Chi tiết hóa các giải pháp bảo vệ kỹ thuật bao gồm phân tích nguy cơ tai nạn điện theo thống kê của Cục Kỹ thuật an toàn và Môi trường công nghiệp (Bộ Công Thương); ứng dụng thiết bị điện an toàn (ví dụ: rơ le phao điện an toàn SRF-111M Plus sử dụng nguồn cách ly $9\text{ V}$ DC); nguyên lý và sơ đồ kỹ thuật nối đất bảo vệ trực tiếp, nối đất lặp lại máy phát điện, mạng nối đất tập trung, mạng nối đất mạch vòng, cấu tạo hệ thống nối đất; kỹ thuật nối dây trung tính bảo vệ (nối không); khoảng cách an toàn hành lang đường dây điện cao áp và khoảng cách thẳng đứng tối thiểu.
  • Bài 4: Phương tiện bảo vệ và dụng cụ cần thiết cho an toàn điện (10 giờ: 2 LT, 7 TH, 1 KT): Hướng dẫn phân loại và quy chuẩn sử dụng trang thiết bị bảo hộ lao động cách điện (sào cách điện, kìm, tuốc nơ vít, găng tay, ủng cao su, thảm cách điện); phương pháp sử dụng dụng cụ đo chuyên dụng (Ampe kìm, Vôn kế, Mêgôm mét, máy đo điện trở tiếp địa); nguyên lý thiết bị cắt điện bảo vệ tự động (cầu chì, cầu dao, aptomat, rơ le); các quy định về tổ chức thao tác và quản lý vận hành an toàn lưới điện.
  • Bài 5: Sơ cứu người bị điện giật (6 giờ: 2 LT, 3 TH, 1 KT): Quy trình xử lý khẩn cấp khi xảy ra tai nạn điện; kỹ thuật tách nạn nhân ra khỏi nguồn điện (cắt cầu dao, dùng gậy khô gạt dây dẫn); quy trình cấp cứu lâm sàng hồi phục tuần hoàn và hô hấp gồm các bước đánh giá ý thức, phương pháp hô hấp nhân tạo hà hơi thổi ngạt (miệng - miệng, miệng - mũi) kết hợp ép tim ngoài lồng ngực.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức nền tảng dựa trên:

  1. Lý thuyết vật lý và trường điện từ: Mối quan hệ giữa dòng điện qua người, điện áp chạm và điện trở người qua công thức $I_{ng} = \frac{U}{R_{ng}}$; lý thuyết trường tản dòng điện trong môi trường đất đồng nhất $q = 2\pi x^2$.
  2. Khung nguyên lý bảo vệ an toàn kỹ thuật: Nguyên lý bảo vệ bằng nối đất (Earthing), nguyên lý bảo vệ bằng nối không trung tính (Neutral earthing), cơ chế bảo vệ cắt nguồn tự động và cân bằng đẳng thế.
  3. Khung quy phạm pháp quy: Tích hợp trực tiếp các điều khoản trong Luật An toàn, vệ sinh lao động, các quy chuẩn kỹ thuật an toàn điện hạ áp, cao áp và tiêu chuẩn ngành dầu khí.

Kỹ năng phát triển

Thông qua 29 giờ thực hành, mô đun tập trung rèn luyện cho người học:

  • Kỹ năng kỹ thuật (Technical skills): Đo đạc và kiểm tra thông số điện trở đất bằng Mêgôm mét/thiết bị đo tiếp địa; lắp đặt, đấu nối hệ thống tiếp địa và hệ thống dây trung tính bảo vệ; sử dụng thành thạo phương tiện bảo vệ cá nhân cách điện chuyên dụng.
  • Kỹ năng phân tích (Analytical skills): Nhận diện mối nguy và đánh giá nguy cơ rò điện, phóng điện; tính toán khoảng cách vùng nguy hiểm quanh điểm chạm đất (khoảng cách cấm lại gần: $4\text{ - }5\text{ m}$ trong nhà, $8\text{ - }10\text{ m}$ ngoài trời); phân tích nguyên nhân sự cố chạm chập và ngắn mạch chạm vỏ.
  • Kỹ năng thực hành khẩn cấp (Practical competencies): Thực hiện quy trình tách nạn nhân khỏi mạch điện hạ áp và cao áp an toàn; thuần thục thao tác sơ cấp cứu hồi sinh tim phổi (CPR), hô hấp nhân tạo cho nạn nhân bị ngừng thở, ngừng tim do điện giật.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm (Pedagogical approach)

Mô đun áp dụng phương pháp dạy học tích cực, chuyển giao trọng tâm từ truyền thụ thụ động sang người học chủ động giải quyết tình huống kỹ thuật:

  • Đối với giảng viên: Kết hợp diễn giảng ngắn gọn, đặt câu hỏi nêu vấn đề, hướng dẫn đọc tài liệu quy chuẩn kỹ thuật và thị phạm các thao tác kỹ thuật đo kiểm, đấu nối, sơ cứu.
  • Đối với người học: Thực hiện học tập kết hợp cá nhân và thảo luận nhóm (mỗi nhóm từ 8 đến 10 học viên). Mỗi thành viên chịu trách nhiệm nghiên cứu một phần nội dung, thực hiện báo cáo chuyên đề và giải quyết các bài tập tình huống do giảng viên phân công.

Bài tập, tình huống và thực hành xưởng

  • Bài tập tình huống: Phân tích các trường hợp tiếp xúc điện thực tế: người chạm vào 2 pha của mạng điện 3 pha trung tính không nối đất; chạm vào 1 pha của mạng điện 3 pha trung tính nối đất; chạm vào vỏ kim loại thiết bị khi cách điện bị hỏng.
  • Thực hành tại xưởng chuyên môn hóa: Sử dụng phòng trang bị điện và trạm điện thực hành với trang thiết bị thực tế (Ampe kìm, Vôn kế, Mêgôm mét, bộ cọc tiếp địa, dây dẫn, rơ le bảo vệ, thiết bị chống giật, trang bị bảo hộ chuyên dụng).
  • Thực hành cấp cứu: Huấn luyện trực tiếp trên mô hình mô phỏng thao tác hà hơi thổi ngạt và ép tim ngoài lồng ngực đúng tần số và kỹ thuật cứu hộ.

Phương pháp kiểm tra và đánh giá

Quy trình đánh giá kết quả học tập tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:

Thành phần đánh giá Hình thức Thời điểm Chuẩn đầu ra đánh giá Trọng số
Kiểm tra thường xuyên Vấn đáp / Tự luận / Trắc nghiệm / Báo cáo nhóm Sau 27 giờ học A1, A2, A3, B1, C1, C2 Hệ số 1 (thuộc nhóm 40%)
Kiểm tra định kỳ Tự luận / Thực hành / Trắc nghiệm Sau 36 giờ học A2, B1, C1 Hệ số 2 (thuộc nhóm 40%)
Thi kết thúc mô đun Viết tự luận kết hợp trắc nghiệm Sau 45 giờ học A1, A2, A3, B1, C1, C2 60% tổng điểm

Quy tắc tính điểm: Chấm theo thang điểm 10, làm tròn đến một chữ số thập phân, sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy định đào tạo tín chỉ.

Yêu cầu tự học

  • Người học bắt buộc phải tham dự tối thiểu $70%$ số giờ lý thuyết trên lớp. Sinh viên vắng quá $30%$ thời lượng lý thuyết phải học lại mô đun.
  • Chuẩn bị đầy đủ giáo trình, phiếu học tập, nghiên cứu trước tài liệu theo hướng dẫn và hoàn thành các câu hỏi thảo luận cuối mỗi bài trước khi đến lớp.

Điểm nổi bật và cập nhật

Cơ sở pháp lý và quy chuẩn kỹ thuật

Giáo trình tích hợp một danh mục toàn diện các văn bản quy phạm pháp luật của Việt Nam về an toàn lao động:

  • Luật: Luật An toàn, vệ sinh lao động số 84/2015/QH13, Bộ luật Lao động số 10/2012/QH13, Luật Điện lực 2004.
  • Nghị định Chính phủ: Nghị định số 45/2013/NĐ-CP, Nghị định số 95/2013/NĐ-CP, Nghị định số 88/2015/NĐ-CP, Nghị định số 59/2015/NĐ-CP, Nghị định số 37/2016/NĐ-CP, Nghị định số 39/2016/NĐ-CP, Nghị định số 44/2016/NĐ-CP, Nghị định số 44/2017/NĐ-CP, Nghị định số 83/2017/NĐ-CP.
  • Thông tư chuyên ngành: Thông tư số 31/2014/TT-BCT và 09/2017/TT-BCT của Bộ Công Thương; Thông tư số 04/2014/TT-BLĐTBXH, 13/2016/TT-BLĐTBXH, 53/2016/TT-BLĐTBXH, 54/2016/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội; Thông tư số 15/2016/TT-BYT của Bộ Y tế.

Tiêu chuẩn kỹ thuật quốc gia (TCVN) và ứng dụng thực tiễn

Tài liệu viện dẫn trực tiếp hệ thống tiêu chuẩn kỹ thuật an toàn điện bắt buộc:

  • TCVN 2295-78 (Tủ điện và trạm biến áp trọn bộ), TCVN 2572-78 (Biển báo an toàn điện).
  • TCVN 3144-79 và TCVN 3145-79 (Yêu cầu an toàn thiết bị điện và khí cụ đóng cắt đến $1000\text{ V}$).
  • TCVN 4086-85 (An toàn điện trong xây dựng), TCVN 4114-85 (Thiết bị điện lớn hơn $1000\text{ V}$).
  • TCVN 5334-1991 (Quy phạm kỹ thuật an toàn thiết bị điện kho dầu và sản phẩm dầu).
  • TCVN 5556-1991 (Bảo vệ chống điện giật thiết bị hạ áp), TCVN 5699-1:1998 / IEC 335-1:1991 (An toàn thiết bị điện gia dụng), TCXD 46:1984 (Chống sét công trình).

Ứng dụng thực tế trong môi trường công nghiệp

Nội dung giáo trình phản ánh các rủi ro vận hành điện thực tế trong lĩnh vực công nghiệp và dầu khí: các thiết bị điện làm việc trong điều kiện độ ẩm cao, không gian hạn chế, kho chứa dầu khí và sản phẩm dầu; các giải pháp chuyển đổi nguồn điều khiển phao điện sang mức an toàn $9\text{ V}$ DC để triệt tiêu nguy cơ rò điện.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Tài liệu phục vụ chính thức cho sinh viên học nghề Bảo hộ lao động hệ Cao đẳng tại Trường Cao đẳng Dầu khí và các trường đào tạo khối kỹ thuật có đào tạo ngành An toàn lao động / Kỹ thuật môi trường.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ bản về Vật lý đại cương/Kỹ thuật điện cơ sở, các môn học chung như Pháp luật, Tin học, và môn chuyên ngành bổ trợ như Pháp luật bảo hộ lao động, Ecgonomic, Tín hiệu, biển báo an toàn.
  • Giảng viên giảng dạy: Dùng làm đề cương, tài liệu chuẩn để soạn bài giảng, phiếu đánh giá tiêu chuẩn công việc, thiết kế bài tập tình huống và bố trí bài thực hành tại xưởng trang bị điện và trạm điện.
  • Tự học và tham khảo chuyên môn: Kỹ thuật viên an toàn (HSE), cán bộ giám sát an toàn vệ sinh lao động tại các doanh nghiệp sản xuất công nghiệp, công trình xây dựng và nhà máy lọc hóa dầu có thể sử dụng tài liệu làm nguồn tra cứu tiêu chuẩn kỹ thuật nối đất, nối không và quy trình sơ cứu điện giật.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này được biên soạn cho đối tượng học tập nào?

Giáo trình được biên soạn theo chương trình khung trình độ Cao đẳng nghề Bảo hộ lao động tại Trường Cao đẳng Dầu khí, đồng thời phù hợp làm tài liệu tham khảo cho sinh viên các khối ngành kỹ thuật điện, cơ khí, xây dựng và cán bộ an toàn lao động công nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần nắm vững các định luật cơ bản về mạch điện (định luật Ohm, phân nhánh dòng điện, điện thế), hiểu biết về cấu tạo lưới điện cơ bản và đã học qua các học phần pháp luật đại cương, pháp luật bảo hộ lao động.

3. Điểm khác biệt về mặt cấu trúc của giáo trình so với các tài liệu an toàn thông thường là gì?

Giáo trình phân bổ thời lượng thực hành vượt trội ($29/45\text{ giờ}$, chiếm hơn $64%$), tích hợp trực tiếp bảng tra cứu 37 thuật ngữ chuyên ngành Anh - Việt, hệ thống hóa chi tiết các TCVN chuyên ngành điện/dầu khí và kết hợp cụ thể giữa tính toán kỹ thuật (trường tản dòng trong đất, điện áp bước) với quy trình xử lý y tế cấp cứu.

4. Người học cần phương pháp tự học như thế nào để đáp ứng chuẩn đầu ra?

Cần đọc trước nội dung từng bài trong giáo trình, chuẩn bị bài tập nhóm theo định dạng phân công 8-10 người, rèn luyện kỹ năng giải các bài toán chênh lệch điện áp tiếp xúc/điện áp bước và tham gia đầy đủ $100%$ các buổi rèn luyện kỹ năng thực hành tại xưởng.

5. Những tài liệu bổ trợ nào được nêu trong danh mục tham khảo của giáo trình?

Người học có thể tham khảo 3 tài liệu chính thức được nhóm tác giả trích dẫn:

  1. Đinh Hạnh Thưng, An toàn điện trong quản lý, sản xuất và đời sống, NXB Giáo dục.
  2. Dự án nâng cao năng lực huấn luyện An toàn - vệ sinh lao động ở Việt Nam, An toàn vệ sinh lao động trong sử dụng điện, NXB Lao động - Xã hội.
  3. Khoa An toàn Môi trường, Giáo trình an toàn điện (lưu hành nội bộ), Trường Cao đẳng nghề Dầu khí.

Kết luận

Giáo trình Kỹ thuật an toàn điện (Mã: SAEN52109) cung cấp toàn diện hệ thống kiến thức lý thuyết và kỹ năng thực hành chuẩn mực về an toàn điện công nghiệp. Lộ trình đào tạo được xây dựng chặt chẽ từ việc tiếp cận hành lang pháp lý, bản chất vật lý của dòng điện trong đất, các giải pháp kỹ thuật nối đất/nối không, quy chuẩn vận hành thiết bị bảo vệ cho đến thao tác cấp cứu hồi sinh lâm sàng người bị tai nạn điện.

Việc hoàn thành mô đun giúp người học hình thành năng lực kiểm soát rủi ro điện, đáp ứng trực tiếp yêu cầu công tác an toàn vệ sinh lao động tại các cơ sở sản xuất và công trình dầu khí. Để mở rộng kiến thức, người học nên kết hợp tra cứu các tài liệu bổ trợ từ NXB Giáo dục, NXB Lao động - Xã hội và hệ thống Tiêu chuẩn Quốc gia (TCVN) liên quan được nêu trong giáo trình.
