Mô tả thư mục học thuật: Giáo trình Mô đun Kỹ thuật An toàn điện

Tổng quan về giáo trình

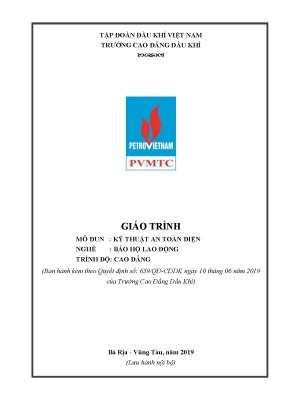

Giáo trình mô đun Kỹ thuật an toàn điện (Mã mô đun: ATMT19MĐ14) là tài liệu giảng dạy chuyên ngành chính thức thuộc chương trình đào tạo nghề Bảo hộ lao động ở trình độ Cao đẳng. Giáo trình được ban hành kèm theo Quyết định số 659/QĐ-CĐDK ngày 10 tháng 06 năm 2019 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), do nhóm tác giả gồm ThS. Nguyễn Đình Chung (Chủ biên) và Phạm Lê Ngọc Tú biên soạn, lưu hành nội bộ phục vụ công tác đào tạo tại Trung tâm Đào tạo An toàn môi trường.

Trong cấu trúc chương trình đào tạo tổng thể gồm 135 tín chỉ (2835 giờ), mô đun có thời lượng 4 tín chỉ, tương đương 90 giờ học tập (bao gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra đánh giá). Vị trí của mô đun được xếp vào nhóm kiến thức chuyên môn ngành, được bố trí giảng dạy sau khi sinh viên hoàn thành các môn học chung bắt buộc.

Mục tiêu đào tạo (Learning Outcomes) của giáo trình được xác lập trên ba phương diện:

  • Kiến thức (A1): Trình bày hệ thống văn bản quy phạm pháp luật, khái niệm kỹ thuật lưới điện, cơ chế tác hại sinh học của dòng điện, các hiện tượng điện áp trong đất (điện áp tiếp xúc, điện áp bước), giải pháp kỹ thuật an toàn hạ áp - cao áp, phương tiện bảo vệ và quy trình vận hành an toàn.
  • Kỹ năng (B1): Thực hiện kỹ thuật đo kiểm, các biện pháp nối đất bảo vệ, nối dây trung tính và quy trình sơ cấp cứu hồi sức cho người bị điện giật.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định pháp luật và nội quy an toàn điện, bảo đảm điều kiện làm việc an toàn tại cơ sở sản xuất.

Cấu trúc giáo trình gồm 5 bài học, tiếp cận từ cơ sở pháp lý và lý thuyết sinh lý học, tiến tới tính toán trường điện trong đất, triển khai biện pháp kỹ thuật phòng ngừa và xử lý cấp cứu hiện trường. Đặc điểm nổi bật của giáo trình là tính định lượng kỹ thuật cao kết hợp hệ thống hóa quy chuẩn TCVN và bố trí thời lượng thực hành chiếm 64,4% tổng quỹ thời gian đào tạo.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 5 bài học chuyên đề có tính liên kết chặt chẽ:

  • Bài 1: Những hiểu biết cơ bản về an toàn điện (15 giờ: 5 LT, 10 TH/BT): Hệ thống hóa hệ thống pháp luật an toàn vệ sinh lao động liên quan đến an toàn điện (Bộ luật Lao động số 10/2012/QH13, Luật An toàn, vệ sinh lao động số 84/2015/QH13, Luật Điện lực 2004; các Nghị định số 45/2013/NĐ-CP, 95/2013/NĐ-CP, 88/2015/NĐ-CP, 37/2016/NĐ-CP, 39/2016/NĐ-CP, 44/2016/NĐ-CP, 44/2017/NĐ-CP, 83/2017/NĐ-CP; Thông tư số 31/2014/TT-BCT, Thông tư số 04/2014/TT-BLĐTBXH, Thông tư số 13/2016/TT-BLĐTBXH, Thông tư số 53/2016/TT-BLĐTBXH; các thông tư quy định quy trình kiểm định kỹ thuật an toàn 54/2016/TT-BLĐTBXH, 29/2016/TT-BXD, 10/2017/TT-BCT, 11/2017/TT-BXD). Định nghĩa lưới điện truyền tải và lưới điện phân phối; phân loại 3 hình thức tai nạn điện (tiếp xúc trực tiếp pha mang điện, tiếp xúc kết cấu kim loại mang điện do hỏng cách điện, tai nạn do điện áp ở vùng dòng điện rò trong đất) và nguyên nhân thao tác sai khi sửa chữa. Phân tích tác hại cơ thể học gồm tác dụng nhiệt (bỏng hồ quang, dấu vết điện ở $120^\circ\text{C}$, kim loại hóa da), tác dụng cơ (co giật cơ, rung tim, ngừng thở ở ngưỡng 20–25 mA tần số 50 Hz), tác dụng thần kinh (sốc điện, phá hủy quá trình điện sinh lý). Khảo sát các yếu tố ảnh hưởng trực tiếp: trị số dòng điện $I_{ng} = U / R_{ng}$, thời gian tác dụng, tần số dòng điện (vùng 50–60 Hz nguy hiểm nhất), điện trở người và đường đi dòng điện qua tim theo bảng định lượng cụ thể:
Đường đi của dòng điện Tỷ lệ dòng điện qua tim (%) Tỷ lệ nạn nhân bất tỉnh (%)
Đầu – tay 7,0 92
Đầu – chân 6,8 88
Tay trái – chân 6,7 87
Tay phải – chân 3,7 80
Tay – tay 3,3 83
Chân – chân 0,4 15

  • Bài 2: Các khái niệm cơ bản (15 giờ: 5 LT, 9 TH, 1 KT): Mô hình hóa trường tản dòng điện trong đất từ cực nối đất bán cầu có điện trở suất $\rho$ theo phương trình vi phân $E = j \cdot \rho$ và $dU = E \cdot dx$. Phân tích đường cong hyperbol biểu diễn sự phân bố điện áp theo khoảng cách $x$: 68% điện áp tổn hao trong phạm vi 1 m đầu tiên, 24% trong đoạn 1–10 m, 8% trong đoạn 10–20 m; ngoài phạm vi 20 m điện thế coi như bằng 0. Định lượng điện áp tiếp xúc ($U_t = \alpha \cdot U_đ$, đạt cực đại $U_t = U_đ$ tại khoảng cách 20 m, $U_t = 0$ khi người đứng trên cực) và điện áp bước ($U_b$ ứng với bước chân $a = 0,8\text{ m}$). Thiết lập quy định khoảng cách an toàn cấm đến gần điểm chạm đất: 4–5 m đối với thiết bị trong nhà và 8–10 m đối với thiết bị ngoài trời. Bảng hóa 37 thuật ngữ an toàn điện theo TCVN (như bảo vệ chống chạm điện, biến áp cách ly, cách điện kép, cách điện tăng cường, nối đất bảo vệ, nối không, cắt điện bảo vệ tự động) và danh mục tiêu chuẩn Việt Nam liên quan (TCVN 2295-78, TCVN 3144-79, TCVN 4086-85, TCVN 5334-1991, TCVN 5556-1991, TCXD 46:1984...). Bảng phân loại tác hại theo dải tần số (DC–10 kHz; 100 kHz–100 MHz; 100 MHz–100 GHz) và bảng trị số ngưỡng kích thích cơ thể (ngưỡng cảm giác 0,5–1,5 mA; ngưỡng co giật 8–10 mA; tê liệt hô hấp 20–25 mA; rung tim 50–100 mA).

  • Bài 3: Các biện pháp kĩ thuật an toàn điện (30 giờ: 8 LT, 21 TH, 1 KT): Trình bày 15 biện pháp kỹ thuật an toàn khi sử dụng và vận hành thiết bị điện; phân tích nguyên lý giải pháp hạ áp điều khiển an toàn (ví dụ: chuyển đổi mạch điều khiển rơ le phao điện máy bơm SRF-111M Plus từ nguồn 220V AC sang nguồn 9V DC cách ly). Quy chuẩn kỹ thuật nối đất bảo vệ trực tiếp, nối đất lặp lại máy phát điện, cấu tạo hệ thống nối đất, mạng nối đất tập trung và mạng nối đất mạch vòng. Kỹ thuật nối dây trung tính (nối không bảo vệ) trong mạng 3 pha 4 dây; quy định hành lang bảo vệ an toàn đường dây điện cao áp trên không và khoảng cách thẳng đứng tối thiểu.

  • Bài 4: Phương tiện bảo vệ và dụng cụ cần thiết cho an toàn điện (15 giờ: 5 LT, 9 TH, 1 KT): Phân loại trang bị phương tiện bảo vệ cá nhân (ủng cách điện, găng tay cách điện, sào cách điện, thảm cao su, giá cách điện, kìm, tuốc nơ vít cách điện); thiết bị đo kiểm chuyên dụng (ampe kìm, vôn kế, mêgôm mét đo điện trở cách điện, máy đo điện trở đất). Nguyên lý hoạt động của thiết bị cắt điện bảo vệ tự động (cầu chì, cầu dao, aptomat, rơ le chống giật, thiết bị đóng cắt từ xa); quy trình tổ chức và quản lý kỹ thuật vận hành an toàn điện.

  • Bài 5: Sơ cứu người bị điện giật (15 giờ: 5 LT, 9 TH, 1 KT): Quy trình xử lý tách nạn nhân ra khỏi mạch điện đối với mạng điện hạ áp và cao áp (cắt cầu dao, dùng sào cách điện, gạt dây bằng vật liệu khô cách điện). Trình tự cấp cứu lâm sàng; kỹ thuật hồi sức tim phổi CPR bao gồm ép tim ngoài lồng ngực và các phương pháp hô hấp nhân tạo (thổi ngạt miệng – miệng, miệng – mũi).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập khối kiến thức nền tảng qua ba trụ cột:

  1. Lý thuyết trường điện trường trong môi trường dẫn điện: Ứng dụng định luật Ohm dưới dạng vi phân ($E = j \cdot \rho$) để mô hình hóa trường tản dòng điện trong đất đồng nhất và cơ chế suy giảm điện thế theo hàm hyperbol.
  2. Mô hình mạch điện sinh học người: Thiết lập quan hệ thông số dòng điện, điện thế và điện trở cơ thể qua công thức $I_{ng} = U / R_{ng}$; phân tích phản ứng điện hóa, hiện tượng hủy hoại mô do nhiệt độ hồ quang và cơ chế rung tâm thất.
  3. Khung chuẩn hóa kỹ thuật và quy chuẩn pháp lý: Xây dựng hệ thống 37 thuật ngữ kỹ thuật đối chiếu Anh - Việt chuẩn mực theo TCVN cùng hệ thống các văn bản Luật, Nghị định, Thông tư kiểm định an toàn máy thiết bị nghiêm ngặt.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán thông số điện áp bước ($U_b$), điện áp tiếp xúc ($U_t$); đo kiểm điện trở đất bằng máy đo chuyên dụng; kiểm tra độ cách điện bằng mêgôm mét; đấu nối và cấu hình hệ thống nối đất bảo vệ, nối dây trung tính.
  • Kỹ năng phân tích (Analytical skills): Nhận diện và đánh giá rủi ro chạm điện trực tiếp/gián tiếp; phân tích các thông số dòng điện sự cố rò vỏ và ngắn mạch; xác định vùng ranh giới an toàn tại khu vực chạm đất trong nhà và ngoài trời.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Sử dụng thành thạo trang thiết bị bảo hộ cá nhân (sào, găng, ủng cách điện); thực hiện thao tác cắt điện khẩn cấp an toàn; triển khai độc lập quy trình tách nạn nhân khỏi nguồn điện và thao tác thành thạo kỹ thuật hồi sinh tim phổi (CPR).

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Mô đun áp dụng phương pháp dạy học tích cực (active learning) lấy người học làm trung tâm. Giáo viên sử dụng các kỹ thuật thuyết trình ngắn, giảng dạy nêu vấn đề, hướng dẫn nghiên cứu tài liệu kỹ thuật, phân tích tình huống thực tế và điều phối thảo luận nhóm. Người học thực hiện nhiệm vụ theo cá nhân hoặc nhóm học tập từ 8–10 thành viên, hoàn thiện phiếu học tập và báo cáo chuyên đề trước giờ lên lớp.

Bài tập và tình huống thực tế (Case studies & Practical exercises)

  • Bài tập tình huống: Phân tích các số liệu thực tế về tai nạn điện do Cục Kỹ thuật an toàn và môi trường công nghiệp (Bộ Công Thương) công bố (400–500 vụ/năm, trong đó 70% bắt nguồn từ mất an toàn sinh hoạt, 15% từ sản xuất); giải quyết bài toán ngắn mạch chạm vỏ thiết bị và phân tích sự cố vi phạm hành lang an toàn đường dây cao áp.
  • Thực hành xưởng (58 giờ): Tổ chức tại phòng thực hành chuyên môn hóa và trạm điện. Sinh viên thao tác trực tiếp với các thiết bị đóng cắt bảo vệ (cầu chì, cầu dao, aptomat), thiết bị đo điện (ampe kìm, vôn kế, mêgôm mét, máy đo điện trở đất), phương tiện cách điện (sào, ủng, găng tay, thảm cao su) và mô hình diễn tập hồi sức cấp cứu.

Phương pháp và quy chế đánh giá

Cơ chế đánh giá tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (hệ số 1, kiểm tra miệng/thuyết trình/bài tập sau 27 giờ) và điểm kiểm tra định kỳ (hệ số 2, hình thức tự luận/trắc nghiệm/báo cáo sau 36 giờ).
  • Đánh giá kết thúc môn học (Trọng số 60%): Bài thi viết kết hợp tự luận và trắc nghiệm thực hiện sau khi hoàn thành chương trình môn học.
  • Thang điểm: Điểm thành phần và điểm tổng kết chấm theo thang điểm 10 (làm tròn một chữ số thập phân), sau đó quy đổi sang thang điểm chữ (A, B, C, D, F) và thang điểm 4 theo quy định đào tạo tín chỉ.

Hướng dẫn tự học (Self-study guidelines)

  • Chuyên cần: Sinh viên bắt buộc tham dự tối thiểu 70% tổng thời lượng giảng dạy lý thuyết. Trường hợp vắng mặt vượt quá 30% số tiết lý thuyết, người học không đủ điều kiện dự thi và phải đăng ký học lại mô đun.
  • Tổ chức học nhóm: Nhóm học tập (8–10 sinh viên) nhận chủ đề phân công từ giáo viên, tự phân chia nội dung nghiên cứu tài liệu tham khảo (thư viện, tài liệu số), thảo luận, tổng hợp và nộp báo cáo nhóm đúng tiến độ quy định.

Điểm nổi bật và cập nhật

  • Cập nhật hệ thống văn bản quy phạm pháp luật: Giáo trình tích hợp hệ thống văn bản pháp lý mới ban hành tính đến thời điểm nghiệm thu (năm 2019), bao gồm Luật An toàn, vệ sinh lao động số 84/2015/QH13, các Nghị định số 37/2016/NĐ-CP, 39/2016/NĐ-CP, 44/2016/NĐ-CP, 44/2017/NĐ-CP, 83/2017/NĐ-CP và các Thông tư ban hành quy trình kiểm định kỹ thuật an toàn máy, thiết bị nghiêm ngặt (Thông tư 54/2016/TT-BLĐTBXH, Thông tư 29/2016/TT-BXD, Thông tư 10/2017/TT-BCT, Thông tư 11/2017/TT-BXD).
  • Chuẩn hóa thuật ngữ kỹ thuật song ngữ: Xây dựng bảng tra cứu 37 thuật ngữ an toàn điện chuẩn hóa đối chiếu tiếng Việt và tiếng Anh kỹ thuật (như electrical safety, step voltage, contact voltage, heart fibrillation threshold current, protective earthing, potential equalization...), tạo cơ sở tra cứu tài liệu quốc tế.
  • Tích hợp giải pháp an toàn công nghệ: Cập nhật các giải pháp kỹ thuật bảo vệ phụ trợ hiện đại trong ứng dụng dân dụng và công nghiệp, cụ thể như giải pháp mạch điều khiển cách ly điện áp thấp 9V DC (thiết bị SRF-111M Plus) thay thế điện áp 220V trực tiếp tại phao đóng cắt máy bơm nước.
  • Gắn kết thực tiễn chuỗi môn học kỹ thuật an toàn: Nội dung mô đun được thiết kế đồng bộ với các môn học chuyên sâu trong chương trình Cao đẳng Bảo hộ lao động như An toàn phòng chống cháy nổ (ATMT19MĐ15), An toàn công nghiệp dầu khí (ATMT19MĐ23), An toàn hàng hải (ATMT19MĐ24) và An toàn làm việc không gian hạn chế (ATMT19MĐ26).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên trình độ Cao đẳng nghề Bảo hộ lao động tại Trường Cao đẳng Dầu khí và các trường cao đẳng, đại học đào tạo khối ngành Bảo hộ lao động, An toàn công nghiệp, Kỹ thuật môi trường và Kỹ thuật điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức các môn học chung bắt buộc trong chương trình khung gồm: Pháp luật (MHCB19MH04), Giáo dục chính trị (MHCB19MH02), Tin học (MHCB19MH10), Tiếng Anh (TA19MH02) và các kiến thức vật lý đại cương về mạch điện trước khi tiếp thu mô đun.
  • Giảng viên và cán bộ đào tạo: Tài liệu được sử dụng làm giáo trình giảng dạy chính thức cho giảng viên Trung tâm Đào tạo An toàn môi trường để xây dựng giáo án lý thuyết, bài tập tình huống xưởng thực hành và ngân hàng câu hỏi trắc nghiệm kiểm tra định kỳ.
  • Kỹ sư, cán bộ an toàn (HSE) và tài liệu tham khảo: Tài liệu phục vụ cán bộ kỹ thuật an toàn tại các nhà máy, công trình dầu khí, xí nghiệp công nghiệp sử dụng để tra cứu quy chuẩn kỹ thuật an toàn điện, tiêu chuẩn TCVN và huấn luyện định kỳ cho người lao động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ trực tiếp cho giảng viên và sinh viên trình độ Cao đẳng chuyên ngành Bảo hộ lao động. Đồng thời, giáo trình là tài liệu tham khảo chuyên môn cho cán bộ giám sát an toàn lao động (HSE), kỹ thuật viên vận hành lưới điện tại các doanh nghiệp sản xuất và cơ sở công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học chung theo chương trình đào tạo bao gồm Pháp luật, Giáo dục chính trị, Tin học, Tiếng Anh và nắm vững kiến thức cơ sở về vật lý đại cương (dòng điện xoay chiều, định luật Ohm, công suất điện, cấu trúc mạch điện 1 pha và 3 pha).

3. Điểm khác biệt với giáo trình khác?

Giáo trình phân định định lượng rõ ràng các thông số trường điện trong đất (suy giảm 68% trong 1 m đầu, ngoài 20 m điện áp bằng 0), lập bảng đối chiếu 37 thuật ngữ kỹ thuật song ngữ Việt - Anh theo TCVN, cập nhật danh mục 24 thông tư và nghị định pháp luật chuyên ngành, đồng thời dành 64,4% quỹ thời lượng cho nội dung thực hành và xử lý tình huống.

4. Làm sao để tự học hiệu quả?

Người học cần nghiên cứu bài đọc trước khi đến lớp, thực hiện đầy đủ các câu hỏi thảo luận cuối mỗi bài, tham gia thảo luận theo nhóm 8–10 người, tuân thủ kỷ luật chuyên cần (tham gia tối thiểu 70% số tiết lý thuyết) và rèn luyện kỹ năng thao tác thiết bị đo kiểm, sơ cứu trực tiếp tại phòng thực hành.

5. Có tài liệu bổ trợ nào kèm theo?

Kèm theo giáo trình là hệ thống ngân hàng câu hỏi trắc nghiệm, phiếu học tập cá nhân, phiếu đánh giá tiêu chuẩn thực hiện công việc, hệ thống 23 tiêu chuẩn quốc gia TCVN/TCXD và danh mục tài liệu tham khảo từ Nhà xuất bản Giáo dục và Nhà xuất bản Lao động – Xã hội.

Kết luận

Giáo trình Kỹ thuật an toàn điện (ATMT19MĐ14) cung cấp hệ thống lý thuyết định lượng, cơ sở pháp lý và giải pháp kỹ thuật bảo vệ an toàn điện đạt chuẩn quy phạm kỹ thuật quốc gia. Tiến trình học tập được thiết kế khoa học: bắt đầu từ việc nắm vững khung pháp lý và tác hại sinh học của dòng điện (Bài 1), hiểu rõ bản chất vật lý dòng điện trong đất và thuật ngữ tiêu chuẩn (Bài 2), làm chủ kỹ thuật nối đất, nối không bảo vệ (Bài 3), sử dụng thành thạo trang thiết bị đo kiểm, bảo hộ cá nhân (Bài 4), đến hoàn thiện năng lực xử lý khẩn cấp và sơ cấp cứu tai nạn điện (Bài 5).

Người học có thể tham khảo thêm các tài liệu liên quan trong chương trình đào tạo gồm giáo trình Sơ cấp cứu (ATMT19MĐ10), An toàn phòng chống cháy nổ (ATMT19MĐ15), An toàn công nghiệp dầu khí (ATMT19MĐ23), giáo trình An toàn điện trong quản lý, sản xuất và đời sống của Đinh Hạnh Thưng (NXB Giáo dục), tài liệu An toàn vệ sinh lao động trong sử dụng điện (NXB Lao động - Xã hội) cùng hệ thống tiêu chuẩn TCVN 5556-1991 và TCVN 5334-1991.
