Tổng quan về giáo trình

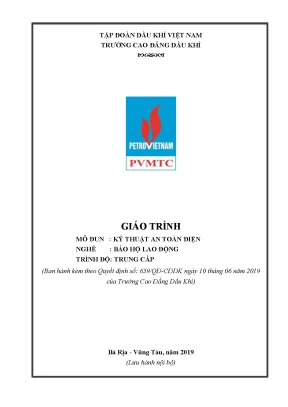

Giáo trình Kỹ thuật an toàn điện (Mã mô đun: ATMT19MĐ14) được ban hành kèm theo Quyết định số 659/QĐ-CĐDK ngày 10 tháng 06 năm 2019 của Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), do kỹ sư Nguyễn Đình Chung làm chủ biên. Tài liệu được thiết kế làm giáo trình giảng dạy chính thức cho học sinh, sinh viên ngành Bảo hộ lao động tại Trung tâm Đào tạo An toàn môi trường.

Trong chương trình đào tạo chuyên môn ngành (gồm 79 tín chỉ với tổng thời lượng 1.680 giờ), mô đun Kỹ thuật an toàn điện có thời lượng 4 tín chỉ (90 giờ học tập), được bố trí giảng dạy sau khi người học hoàn thành các môn học chung như Giáo dục chính trị, Pháp luật, Tin học và Tiếng Anh. Cơ cấu thời lượng được phân bổ gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra.

Mục tiêu học tập của giáo trình được xác định cụ thể theo 3 chuẩn đầu ra:

  • Về kiến thức (A1): Trình bày hệ thống văn bản pháp lý về an toàn điện; các khái niệm vật lý về điện trường trong đất, điện áp tiếp xúc, điện áp bước; các biện pháp kỹ thuật an toàn của lưới điện hạ áp và cao áp; các phương tiện, dụng cụ bảo vệ và quy trình tổ chức vận hành an toàn.
  • Về kỹ năng (B1): Thực hiện được kỹ thuật nối đất bảo vệ, nối dây trung tính và quy trình sơ cứu, hồi sức tổng hợp cho người bị điện giật.
  • Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ nghiêm ngặt các quy định, nội quy an toàn điện tại nơi làm việc và hình thành tác phong công nghiệp.

Giáo trình tiếp cận kiến thức từ cơ sở pháp luật, cơ chế tác động sinh lý học của dòng điện, mô hình toán lý về điện trường trong đất đến các giải pháp kỹ thuật bảo vệ và kỹ năng thao tác ứng phó khẩn cấp tại hiện trường. Điểm đặc sắc của tài liệu là định hướng ứng dụng thực hành chuyên sâu (thời lượng thực hành chiếm 64,4%), tích hợp hệ thống 37 thuật ngữ chuyên ngành đối chiếu Việt - Anh và danh mục tiêu chuẩn kỹ thuật quốc gia TCVN, tiêu chuẩn quốc tế IEC.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình gồm 5 bài học được sắp xếp theo trình tự logic chặt chẽ từ nhận thức lý thuyết, mô hình hóa kỹ thuật đến giải pháp công nghệ và xử lý tình huống:

  • Bài 1: Những hiểu biết cơ bản về an toàn điện (15 giờ: 5 LT, 10 TH)
    Hệ thống hóa khung pháp lý Việt Nam (Bộ luật Lao động 10/2012/QH13, Luật An toàn, vệ sinh lao động 84/2015/QH13, các Nghị định và Thông tư chuyên ngành như Thông tư 31/2014/TT-BCT, Thông tư 53/2016/TT-BLĐTBXH). Khái quát về hệ thống lưới điện truyền tải và phân phối theo Điều 3 Luật Điện lực 2004. Phân loại 3 hình thức tai nạn điện (chạm trực tiếp vào vật mang điện, chạm gián tiếp qua vỏ máy hỏng cách điện, tổn thương do điện áp trong đất) và sự cố do đóng điện sai. Trình bày các tác hại nhiệt (bỏng điện, dấu vết điện ở 120°C, kim loại hóa da), tác hại cơ (co cơ, rung tim, ngừng thở do dòng 20-25 mA) và tác hại thần kinh (sốc điện). Phân tích các yếu tố ảnh hưởng trực tiếp gồm: trị số dòng điện $I_{ng} = U / R_{ng}$, thời gian tiếp xúc, tần số nguy hiểm nhất (50 - 60 Hz), điện trở người và đường đi dòng điện qua tim (đầu - tay chiếm tỷ lệ qua tim 7,0% với 92% nạn nhân bất tỉnh; đầu - chân chiếm 6,8% với 88% bất tỉnh; chân - chân chiếm 0,4% với 15% bất tỉnh).

  • Bài 2: Các khái niệm cơ bản (15 giờ: 5 LT, 9 TH, 1 KT)
    Phân tích hiện tượng dòng điện đi trong đất qua cực nối đất bán cầu theo định luật Ohm vi phân: $E = j \cdot \rho$ và $dU = E \cdot dx$. Mô tả đường cong hyperbol phân bố điện áp trong đất: 68% điện áp rơi trên 1m đầu tiên quanh cực nối đất, 24% rơi trên đoạn 1 - 10m, 8% rơi trên đoạn 10 - 20m, và ngoài phạm vi 20m điện thế xem như bằng 0. Định nghĩa điện áp tiếp xúc $U_t = \alpha \cdot U_đ$ và điện áp bước $U_b$ ứng với khoảng cách bước chân $a = 0,8\text{ m}$. Quy định khoảng cách an toàn khi xảy ra sự cố chạm đất: cấm đến gần 4 - 5m đối với thiết bị trong nhà và 8 - 10m đối với thiết bị ngoài trời. Tổng hợp bảng đối chiếu 37 thuật ngữ kỹ thuật an toàn điện Anh - Việt và hệ thống bảng tác hại của dòng điện từ 0,5 mA đến 100 mA.

  • Bài 3: Các biện pháp kĩ thuật an toàn điện (30 giờ: 8 LT, 21 TH, 1 KT)
    Cung cấp số liệu thống kê từ Cục Kỹ thuật an toàn và Môi trường công nghiệp (400 - 500 vụ tai nạn điện/năm, 350 - 400 người tử vong; trong đó 70% bắt nguồn từ điện sinh hoạt, 15% từ điện sản xuất). Trình bày 15 biện pháp an toàn khi sử dụng điện, điển hình như việc ứng dụng thiết bị hạ áp điều khiển gián tiếp (Rơ le phao điện an toàn SRF-111M Plus đưa điện áp 9V DC cách ly thay thế nguồn 220V AC). Hướng dẫn chi tiết kỹ thuật nối đất bảo vệ trực tiếp, mạng nối đất tập trung, mạng nối đất mạch vòng, cấu tạo hệ thống nối đất và kỹ thuật nối dây trung tính (nối không bảo vệ).

  • Bài 4: Phương tiện bảo vệ và dụng cụ cần thiết cho an toàn điện (15 giờ: 5 LT, 9 TH, 1 KT)
    Hệ thống hóa các trang bị phương tiện bảo vệ cá nhân (ủng cách điện, găng tay cách điện, sào cách điện, kìm, thảm cao su, giá cách điện) và dụng cụ đo kiểm (ampe kìm, vôn kế, mêgôm mét, máy đo điện trở đất). Hướng dẫn nguyên lý và phương pháp lắp đặt thiết bị cắt điện bảo vệ tự động, các quy tắc tổ chức, vận hành an toàn điện và khoảng cách hành lang bảo vệ an toàn lưới điện cao áp trên không.

  • Bài 5: Sơ cứu người bị điện giật (15 giờ: 5 LT, 9 TH, 1 KT)
    Quy trình thao tác khẩn cấp nhằm tách nạn nhân ra khỏi nguồn điện (cắt cầu dao, aptomat, dùng gậy gỗ khô hoặc sào gạt dây dẫn). Trình tự cấp cứu nạn nhân tại chỗ theo tình trạng tri giác và hô hấp/tuần hoàn; hướng dẫn kỹ thuật thao tác hà hơi thổi ngạt (phương pháp miệng - miệng, miệng - mũi) kết hợp xoa bóp tim ngoài lồng ngực.

Kiến thức nền tảng được xây dựng

  • Lý thuyết trường dòng điện trong đất: Thiết lập mô hình giải tích cho mật độ dòng điện $j = I / (2\pi x^2)$ và cường độ điện trường $E$, chứng minh quy luật suy giảm điện áp theo hàm hyperbol và giới hạn vùng tản dòng điện trong bán kính 20 mét.
  • Nguyên lý hình thành điện thế tiếp xúc và bước: Cơ chế phân chia điện áp dựa trên hệ số tiếp xúc $\alpha$ và độ dài sải bước tiêu chuẩn ($a = 0,8\text{ m}$) khi xuất hiện dòng ngắn mạch chạm vỏ hoặc chạm đất.
  • Khung tiêu chuẩn kỹ thuật: Hệ thống các tiêu chuẩn TCVN (TCVN 2295-78, TCVN 4086-85, TCVN 4114-85, TCVN 5334-1991 về thiết bị điện kho dầu, TCVN 5556-1991) và tiêu chuẩn IEC 335-1:1991 quy định về ngưỡng an toàn điện áp (tối đa 42V trong điều kiện bình thường, 36V tại nơi nguy hiểm và 12V tại nơi đặc biệt nguy hiểm).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện đấu nối hệ thống tiếp địa bảo vệ, mạng nối đất mạch vòng, liên kết dây trung tính bảo vệ; đo đạc kiểm tra điện trở cách điện bằng mêgôm mét và đo điện trở tiếp địa theo quy phạm an toàn.
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ tiếp xúc mạng 3 pha có trung tính nối đất và trung tính cách ly; nhận diện nguy cơ phóng điện hồ quang, quá áp và tính toán mức độ sụt áp tại các vùng tản dòng.
  • Năng lực thực hành cấp cứu (Practical competencies): Vận dụng đúng quy trình tách nguồn điện an toàn không để xảy ra tai nạn thứ cấp; thực hiện chuẩn xác các thao tác hồi sinh tim phổi (CPR), kỹ thuật thổi ngạt miệng - miệng và miệng - mũi.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích cực kết hợp giữa thuyết trình ngắn, phương pháp dạy học nêu vấn đề (Problem-Based Learning) và thảo luận tình huống thực tế:

  • Tổ chức giảng dạy lý thuyết và thảo luận: Người dạy sử dụng bài giảng đa phương tiện (máy chiếu, phim tư liệu tai nạn điện), kết hợp phân nhóm nhỏ (8 - 10 học viên) để phân tích các tình huống sự cố điện và báo cáo chuyên đề.
  • Tổ chức thực hành tại xưởng: Học viên được trực tiếp vận hành các thiết bị đo kiểm chuyên dụng (mêgôm mét, ampe kìm, máy đo điện trở đất), thực hành lắp đặt khí cụ bảo vệ (aptomat, cầu chì, rơ le cách ly an toàn) và diễn tập sơ cấp cứu trên mô hình tại Phòng trang bị điện và Trạm điện thực hành.

Cơ chế đánh giá kết quả học tập tuân thủ Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:

  • Đánh giá quá trình (Trọng số 40%): Bao gồm điểm kiểm tra thường xuyên (hệ số 1, thực hiện vấn đáp hoặc thuyết trình sau 27 giờ học) và điểm kiểm tra định kỳ (hệ số 2, thực hiện bằng bài kiểm tra viết/trắc nghiệm sau 36 giờ học), đánh giá các chuẩn đầu ra A1, A2, A3, B1, C1, C2.
  • Đánh giá kết thúc môn học (Trọng số 60%): Bài thi viết kết hợp tự luận và trắc nghiệm sau khi hoàn thành 45 giờ giảng dạy lý thuyết, bao quát toàn bộ mục tiêu kiến thức và kỹ năng.
  • Quy đổi điểm: Điểm chấm theo thang điểm 10 (làm tròn 1 chữ số thập phân), tính tổng điểm theo trọng số rồi quy đổi sang thang điểm chữ (A, B, C, D, F) và thang điểm 4 theo quy chế đào tạo tín chỉ.

Về quy định tự học, người học phải nghiên cứu trước giáo trình và tài liệu tham khảo theo đề cương, hoàn thành câu hỏi thảo luận theo nhóm. Sinh viên bắt buộc phải tham dự tối thiểu 70% thời lượng lý thuyết; trường hợp vắng quá 30% số tiết lý thuyết sẽ không đủ điều kiện dự thi và phải học lại mô đun.

Điểm nổi bật và cập nhật

  • Tích hợp hệ thống văn bản quy phạm pháp luật: Giáo trình cập nhật đầy đủ hệ thống văn bản pháp lý về an toàn vệ sinh lao động tại Việt Nam, bao gồm Luật An toàn, vệ sinh lao động 2015, các Nghị định số 44/2016/NĐ-CP, Nghị định 39/2016/NĐ-CP, Nghị định 83/2017/NĐ-CP về cứu nạn cứu hộ và các Thông tư liên bộ (Thông tư 31/2014/TT-BCT về an toàn điện, Thông tư 53/2016/TT-BLĐTBXH về danh mục thiết bị nghiêm ngặt).
  • Chuẩn hóa hệ thống thuật ngữ kỹ thuật Anh - Việt: Xây dựng bảng tra cứu 37 thuật ngữ tiêu chuẩn chuyên ngành an toàn điện đối chiếu song ngữ (như Electrical safety, Protective earthing, Step voltage, Contact voltage, Heart fibrillation current), được sắp xếp theo bảng chữ cái phục vụ việc đọc hiểu tài liệu quốc tế.
  • Gắn liền số liệu thực tiễn và giải pháp thiết bị cụ thể: Đưa vào phân tích số liệu tai nạn điện của Bộ Công Thương và giới thiệu các ứng dụng thiết bị công nghệ thực tế như rơ le phao điện an toàn SRF-111M Plus cách ly nguồn 220V xuống 9V DC.
  • Hệ thống hóa 22 tiêu chuẩn kỹ thuật TCVN và IEC: Bao quát các quy chuẩn an toàn từ tủ phân phối (TCVN 2295-78), thiết bị hạ áp (TCVN 5556-1991), thiết bị điện kho dầu khí (TCVN 5334-1991) đến tiêu chuẩn an toàn thiết bị gia dụng (IEC 335-1:1991).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề Bảo hộ lao động (thuộc Khoa/Trung tâm Đào tạo An toàn môi trường) tại Trường Cao đẳng Dầu khí và các trường đào tạo khối kỹ thuật công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức chung (MHCB19MH01 Giáo dục chính trị, MHCB19MH03 Pháp luật, TA19MH01 Tiếng Anh) và nắm vững kiến thức vật lý đại cương về mạch điện cơ bản.
  • Giảng viên và cán bộ đào tạo: Sử dụng giáo trình làm tài liệu giảng dạy chính thức, làm căn cứ xây dựng đề cương bài giảng, thiết kế bài tập tình huống xưởng và xây dựng ngân hàng câu hỏi trắc nghiệm/vấn đáp đánh giá theo chuẩn đầu ra.
  • Tài liệu tham khảo chuyên môn: Phục vụ kỹ sư an toàn (HSE), cán bộ giám sát an toàn lao động, kỹ thuật viên bảo trì hệ thống điện tại các doanh nghiệp dầu khí, xây dựng và công nghiệp chế tạo.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn phục vụ đối tượng đào tạo nào?

Giáo trình là tài liệu giảng dạy chính thức cho học sinh, sinh viên nghề Bảo hộ lao động trình độ Trung cấp/Cao đẳng tại Trường Cao đẳng Dầu khí, đồng thời là tài liệu tham khảo cho cán bộ quản lý an toàn môi trường tại các cơ sở sản xuất.

2. Người học cần đáp ứng những kiến thức tiên quyết nào trước khi học mô đun này?

Học viên cần hoàn thành các môn học chung theo chương trình đào tạo (gồm Pháp luật, Tin học, Tiếng Anh) và có kiến thức nền tảng về vật lý điện học (khái niệm dòng điện xoay chiều, định luật Ohm, công suất điện).

3. Cấu trúc nội dung của giáo trình có điểm gì khác biệt so với các tài liệu kỹ thuật điện đại cương?

Giáo trình tập trung chuyên sâu vào kỹ thuật an toàn và bảo hộ lao động: thời lượng thực hành chiếm tới 58/90 giờ; tích hợp bảng dữ liệu tác hại dòng điện theo tần số và đường đi qua tim; định lượng điện trường trong đất theo hàm hyperbol; và cung cấp bảng tra cứu 37 thuật ngữ kỹ thuật Anh - Việt kèm danh mục tiêu chuẩn TCVN/IEC.

4. Người học cần thực hiện phương pháp tự học như thế nào để hoàn thành mô đun?

Người học cần đọc trước nội dung giáo trình theo từng bài học, tham gia thảo luận nhóm (8 - 10 người) để giải quyết các bài tập tình huống, thực hiện đầy đủ các bài kiểm tra thường xuyên/định kỳ và bảo đảm tham dự trên 70% số tiết lý thuyết.

5. Giáo trình được biên soạn dựa trên những nguồn tài liệu tham khảo nào?

Nội dung giáo trình được trích dẫn và tổng hợp từ 3 tài liệu chính:

  1. An toàn điện trong quản lý, sản xuất và đời sống (Tác giả: Đinh Hạnh Thưng - NXB Giáo dục).
  2. An toàn vệ sinh lao động trong sử dụng điện (Dự án nâng cao năng lực huấn luyện An toàn - vệ sinh lao động ở Việt Nam - NXB Lao động - Xã hội).
  3. Giáo trình an toàn điện (Khoa An toàn Môi trường - Trường Cao đẳng nghề Dầu khí lưu hành nội bộ).

Kết luận

Giáo trình Kỹ thuật an toàn điện (Mã mô đun: ATMT19MĐ14) cung cấp hệ thống kiến thức toàn diện và có cấu trúc chặt chẽ về an toàn điện công nghiệp, bao gồm căn cứ pháp lý, cơ chế tác động sinh lý của dòng điện, mô hình toán lý về điện áp bước/điện áp tiếp xúc, kỹ thuật nối đất - nối trung tính bảo vệ và thao tác sơ cấp cứu người bị nạn.

Lộ trình học tập được thiết kế xuyên suốt 5 bài học: từ việc tiếp thu hệ thống quy định pháp luật và thông số nguy hại của dòng điện (Bài 1), hiểu rõ bản chất điện trường đất và thuật ngữ tiêu chuẩn (Bài 2), thực hành các giải pháp kỹ thuật nối đất, nối không và rơ le an toàn (Bài 3, Bài 4), đến việc thành thạo kỹ năng thao tác tách nguồn và cấp cứu hồi sinh tim phổi tại hiện trường (Bài 5).

Để đạt kết quả học tập tốt, người học cần kết hợp nghiên cứu nội dung giáo trình với việc tra cứu các văn bản quy phạm pháp luật ATVSLĐ hiện hành, hệ thống tiêu chuẩn kỹ thuật TCVN/IEC và các tài liệu chuyên khảo được trích dẫn trong danh mục tham khảo của chương trình.
