Tổng quan về giáo trình

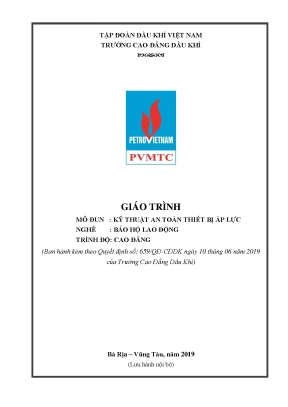

Giáo trình Kỹ thuật an toàn thiết bị áp lực (Mã mô đun: ATMT19MĐ21) là tài liệu học tập và giảng dạy chính thức được ban hành kèm theo Quyết định số 659/QĐ-CĐDK ngày 10 tháng 06 năm 2019 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu do tập thể giảng viên Trung tâm Đào tạo An toàn môi trường biên soạn, với sự chủ biên của tác giả Nguyễn Đình Chung và đồng tác giả Phạm Lê Ngọc Tú.

Trong chương trình đào tạo nghề Bảo hộ lao động trình độ Cao đẳng với tổng khối lượng 135 tín chỉ (2.835 giờ), mô đun ATMT19MĐ21 giữ vị trí môn học chuyên môn ngành bắt buộc. Mô đun được bố trí giảng dạy sau khi sinh viên hoàn thành các môn học chung (như Giáo dục chính trị, Pháp luật, Tin học, Tiếng Anh) và tiếp nối các học phần kỹ thuật an toàn cơ sở (Pháp luật Bảo hộ lao động, Ecgonomic, Kỹ thuật an toàn điện, Kỹ thuật an toàn cơ khí).

Về mục tiêu học tập (learning outcomes), giáo trình hướng đến ba nhóm chuẩn đầu ra chính:

  • Chuẩn kiến thức (A1 - A7): Sinh viên trình bày được định nghĩa, phân loại thiết bị áp lực theo quy chuẩn kỹ thuật; nhận diện đầy đủ các yếu tố nguy hiểm, có hại; phân tích nguyên nhân hư hỏng, nổ vỡ; giải thích rõ cấu tạo, nguyên lý hoạt động của các dụng cụ đo kiểm và cơ cấu an toàn; nắm vững quy chuẩn quản lý, thiết kế, chế tạo, kiểm định kỹ thuật an toàn và quy trình vận hành nồi hơi, bình áp lực.
  • Chuẩn kỹ năng (B1): Thực hiện đúng trình tự kỹ thuật vận hành, xử lý sự cố và bảo quản các loại bình chịu áp lực, nồi hơi công nghiệp.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1 - C2): Hình thành tác phong làm việc công nghiệp, tuân thủ nghiêm ngặt các quy định pháp luật và quy chuẩn an toàn lao động.

Cấu trúc giáo trình có thời lượng 60 giờ (tương đương 3 tín chỉ), bao gồm 28 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập và 3 giờ kiểm tra. Điểm đặc sắc của tài liệu là sự kết hợp giữa khung pháp lý an toàn lao động của Nhà nước (QCVN, TCVN), cơ chế kỹ thuật cơ học - nhiệt học của thiết bị và hướng dẫn xử lý các tình huống sự cố thực tế trong ngành công nghiệp dầu khí và sản xuất.

Nội dung kiến thức cốt lõi

[Bài 1: Định nghĩa & Phân loại]
[Bài 2: Thông số, Nguy cơ nổ vỡ & Phòng tránh]
[Bài 3: Dụng cụ đo lường & Cơ cấu an toàn]
[Bài 4: Quy định pháp chuẩn & Kiểm định an toàn]
[Bài 5: Vận hành bình chịu áp lực & chai khí]
[Bài 6: Vận hành nồi hơi & Xử lý sự cố khẩn cấp]

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 6 bài học chính theo logic từ lý thuyết đại cương, cấu tạo thiết bị, hành lang pháp chuẩn đến kỹ năng vận hành và xử lý sự cố thực tế:

  • Bài 1: Định nghĩa, phân loại thiết bị áp lực (3 giờ: 2 LT - 1 TH): Trình bày định nghĩa thiết bị áp lực theo Quy chuẩn kỹ thuật quốc gia QCVN 01-2008/BLĐTBXH (áp suất làm việc cao hơn 0,7 bar); hệ thống quy đổi đơn vị áp suất ($1 \text{ kG/cm}^2 = 0,1 \text{ MPa} = 0,98 \text{ bar} = 14,4 \text{ PSI}$); phân biệt khái niệm áp suất tuyệt đối, áp suất tương đối (áp suất dư) và áp suất khí quyển ($760 \text{ mmHg}$); phân loại hai nhóm thiết bị căn bản gồm Bình chịu áp lực và Nồi hơi.
  • Bài 2: Nguyên nhân gây hư hỏng nổ vỡ thiết bị áp lực và biện pháp phòng tránh (4 giờ: 2 LT - 2 TH): Xác định các thông số kỹ thuật (thể tích, áp suất làm việc, áp suất thiết kế, áp suất thử nghiệm thủy lực - hydro testing, lưu lượng khối $\text{tấn/h}$, lưu lượng thể tích $\text{m}^3/\text{h}$); phân tích hai nhóm nguy cơ đặc trưng gồm nguy cơ nổ (nổ vật lý và nổ kết hợp hóa học) và nguy cơ bỏng (bỏng nóng, bỏng lạnh); phân nhóm nguyên nhân sự cố do lỗi chế tạo/sửa chữa (mối hàn góc sai, không có thiết kế duyệt), do trang bị/lắp đặt thiếu đồng bộ, và do quản lý/vận hành vi phạm quy trình; đề xuất giải pháp phòng ngừa ở cấp doanh nghiệp và cơ quan quản lý Nhà nước (dẫn chiếu Thông tư 37/2005/TT-BLĐTBXH và Thông tư 41/2011/TT-BLĐTBXH).
  • Bài 3: Dụng cụ đo lường, kiểm tra, cơ cấu an toàn trên thiết bị áp lực (6 giờ: 3 LT - 3 TH): Trình bày chi tiết cấu tạo, nguyên lý và phân loại các thiết bị:
    • Áp kế: Đồng hồ đo áp suất cơ khí ống Bourdon (dạng dấu hỏi, liên kết bánh răng và lò xo đàn hồi), đồng hồ áp suất điện tử màng biến trở, đồng hồ mặt dầu chống rung lắc trong nhà máy lọc hóa dầu, đồng hồ không dầu và đồng hồ đo áp suất màng ngăn tạp chất.
    • Nhiệt kế: Nhiệt kế chất lỏng (thủy ngân, rượu, pentan, benzen toluen), nhiệt kế điện trở (bạch kim đo từ $263^\circ\text{C}$ đến $1064^\circ\text{C}$, niken, sắt, đồng), nhiệt kế bán dẫn tích hợp IC LM335 ($10 \text{ mV/}^\circ\text{K}$) và nhiệt kế hồng ngoại.
    • Lưu lượng kế (Flow meter): Flow meter cơ học tuabin, Flow meter đo dòng xoáy (vortex flow meter đo đa biến: áp suất, nhiệt độ, mật độ, lưu lượng khối, tốc độ), Flow meter siêu âm (ultrasonic) kẹp ngoài thành ống theo nguyên lý thời gian vi sai, và Flow meter từ tính (magnetic flow meter) theo định luật cảm ứng điện từ Faraday.
    • Ống thủy: Ống thủy tối gắn van bích liên kết balong và ống thủy sáng hiển thị mức nước theo nguyên tắc bình thông nhau.
    • Cơ cấu an toàn: Van an toàn tác động trực tiếp/gián tiếp và van an toàn tay giật; Màng phòng nổ (đĩa nổ/ruptured disc) theo tiêu chuẩn TCVN 7915-4 và TCVN 7915-5; Rơ le áp suất (công tắc áp suất đơn LP/HP, công tắc áp suất kép cho môi chất freon và amoniac chống cháy nổ); Rơ le nhiệt sử dụng thanh lưỡng kim bimetal (hợp kim Invar 36% Ni, 64% Fe ghép với kim loại giãn nở cao); Van điện từ (solenoid valve 24V/220V) và van một chiều (dạng bi, dạng đặt đứng).
  • Bài 4: Quy định về biện pháp an toàn thiết bị chịu áp lực (6 giờ: 3 LT - 2 TH - 1 KT): Hệ thống hóa quy định quản lý, tiêu chuẩn thiết kế, chế tạo, kiểm tra mối hàn/vật liệu, quy chuẩn xuất xưởng, lắp đặt khoảng cách an toàn, quy trình sửa chữa có thẩm quyền, quy định kiểm định an toàn định kỳ và đăng ký sử dụng nồi hơi, bình chịu áp lực.
  • Bài 5: Quy trình vận hành, xử lí và bảo quản một số loại bình chịu áp lực (20 giờ: 10 LT - 9 TH - 1 KT): Hướng dẫn quy trình thao tác an toàn cho chai chứa khí nén, bình khí hóa lỏng, nồi đun điện, bình tích áp và nồi hấp công nghiệp.
  • Bài 6: Kỹ thuật vận hành nồi hơi (21 giờ: 8 LT - 12 TH - 1 KT): Hướng dẫn kỹ thuật vận hành lò hơi và quy trình xử lý 7 dạng sự cố nghiêm trọng: nước cạn quá mức, nước đầy quá mức, van an toàn bị kẹt, van an toàn bị xì, áp kế hư hỏng/mất độ nhạy, áp suất tăng quá mức cho phép, áp suất nồi hơi tụt nhanh chóng.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động học và thủy khí: Khái niệm trạng thái áp suất (tuyệt đối, tương đối, chân không, khí quyển), nhiệt độ, sự giãn nở nhiệt của kim loại/chất lỏng và cơ chế chuyển pha môi chất trong không gian đóng kín.
  • Nguyên lý chuyển đổi tín hiệu và cơ học ứng suất: Nguyên lý biến dạng đàn hồi của ống dẹt Bourdon, hiệu ứng điện trở màng bán dẫn, hiện tượng xoáy chất lưu quanh vật cản, cảm ứng từ trường Faraday và cơ chế biến dạng của phiến lưỡng kim bimetal dưới tác dụng nhiệt của dòng điện.
  • Khung pháp chuẩn và tiêu chuẩn an toàn lao động: Quy chuẩn kỹ thuật an toàn QCVN 01-2008/BLĐTBXH, tiêu chuẩn hệ thống an toàn xả áp TCVN 7915-4, TCVN 7915-5 và các văn bản quy phạm pháp luật về quản lý kỹ thuật an toàn áp lực.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc và hiệu chuẩn các thông số áp kế, lưu lượng kế, ống thủy sáng; thao tác kiểm tra cơ cấu an toàn bằng tay giật; đấu nối và cân chỉnh rơ le áp suất kép, van điện từ và hệ thống xả đáy lò hơi.
  • Kỹ năng phân tích rủi ro (Analytical skills): Nhận diện các hiện tượng sai lệch thông số áp suất - nhiệt độ; phát hiện khuyết tật mối hàn và nguy cơ rò rỉ môi chất độc hại/dễ cháy nổ; phân tích nguyên nhân gốc rễ dẫn đến nổ vỡ vật lý hoặc kết hợp hóa học.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành đúng quy chuẩn bình chịu áp lực, máy nén khí, nồi hấp và lò hơi công nghiệp; thực hiện thao tác cô lập, dừng khẩn cấp và xử lý sự cố theo quy trình kỹ thuật an toàn.

Phương pháp giảng dạy và học tập

Mô đun ATMT19MĐ21 áp dụng phương pháp giáo dục nghề nghiệp tích cực, lấy người học làm trung tâm, kết hợp chặt chẽ giữa lý thuyết pháp quy và thực nghiệm kỹ thuật:

  • Phương pháp giảng dạy (Pedagogical approach): Giảng viên sử dụng các kỹ thuật thuyết trình ngắn, nêu vấn đề, hướng dẫn nghiên cứu tài liệu kỹ thuật, tổ chức thảo luận nhóm và giao bài tập phân tích tình huống (case study).
  • Phân tích tình huống và bài tập thực tiễn: Giáo trình sử dụng trực tiếp các tư liệu sự cố thực tế để sinh viên phân tích, ví dụ: hiện tượng nổ chai chứa khí nén tại cơ sở sản xuất, sự cố đồng hồ đo áp lực bị hỏng nhưng không được thay thế, các trường hợp vi phạm nghiêm trọng như hàn/cắt bình chứa khí nén khi bên trong vẫn còn áp lực.
  • Điều kiện cơ sở vật chất và thực hành:
    • Phòng học chuyên môn hóa và xưởng thực hành: Trang bị phòng học lý thuyết có máy chiếu, flipchart, cùng Xưởng thiết bị dầu khí trang bị máy nén khí, mô hình lò hơi, các bộ đồng hồ áp suất (mặt dầu, ống Bourdon, màng), van an toàn, đĩa nổ, rơ le áp suất kép và ống thủy chuẩn.
    • Kiến tập thực địa: Tổ chức tham quan, kiến tập tại các cơ sở sản xuất kinh doanh dầu khí và công nghiệp có vận hành hệ thống áp lực.
  • Phương pháp kiểm tra, đánh giá (Assessment methods): Căn cứ theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/03/2017 của Bộ Lao động - Thương binh và Xã hội, cơ cấu điểm học phần được phân bổ:
    • Điểm kiểm tra thường xuyên (Hệ số 1 - Trọng số 40%): 01 bài kiểm tra hình thức hỏi miệng, tự luận, trắc nghiệm hoặc báo cáo nhóm sau 17 giờ học.
    • Điểm kiểm tra định kỳ (Hệ số 2 - nằm trong trọng số 40% quá trình): 02 bài kiểm tra viết/thuyết trình sau 36 giờ học.
    • Điểm thi kết thúc mô đun (Trọng số 60%): 01 bài thi tự luận kết hợp trắc nghiệm hoặc thực hành sau khi hoàn thành 60 giờ học. Kết quả tính theo thang điểm 10, quy đổi sang thang điểm 4 và điểm chữ.
  • Hướng dẫn tự học (Self-study guidelines): Sinh viên được chia nhóm từ 8-10 người, nhận chủ đề nghiên cứu trước mỗi bài giảng, phân công nhiệm vụ tìm hiểu tài liệu, lập biên bản làm việc nhóm và nộp báo cáo. Người học bắt buộc phải tham dự tối thiểu 70% tổng số tiết lý thuyết; trường hợp vắng quá 30% phải đăng ký học lại mô đun.

Điểm nổi bật và cập nhật

  • Tính pháp chuẩn hóa cao: Giáo trình cập nhật các văn bản quy chuẩn quốc gia và thông tư chuyên ngành, bao gồm Quy chuẩn kỹ thuật quốc gia về ATLĐ nồi hơi và bình chịu áp lực QCVN 01-2008/BLĐTBXH, Thông tư 37/2005/TT-BLĐTBXH, Thông tư 41/2011/TT-BLĐTBXH về huấn luyện an toàn vệ sinh lao động, cùng hệ thống tiêu chuẩn thiết bị an toàn xả áp TCVN 7915-4 và TCVN 7915-5.
  • Tích hợp các công nghệ đo lường công nghiệp: Ngoài các thiết bị cơ khí truyền thống, tài liệu cập nhật chi tiết các thiết bị đo kiểm hiện đại như: đồng hồ đo áp suất kiểu điện tử, lưu lượng kế siêu âm (ultrasonic flow meter) đo lưu lượng bằng xung âm qua thành ống, lưu lượng kế đo dòng xoáy đa biến (đo cùng lúc 5 biến quá trình: áp suất, nhiệt độ, mật độ, lưu lượng khối, tốc độ), lưu lượng kế từ tính (magnetic) và cảm biến nhiệt bán dẫn IC LM335.
  • Gắn liền thực tiễn ngành công nghiệp Dầu khí: Các giải pháp kỹ thuật an toàn được thiết kế đáp ứng các môi trường làm việc đặc thù, như hướng dẫn sử dụng áp kế mặt dầu chống rung sốc trong các nhà máy lọc dầu, và công tắc áp suất kép cho môi chất amoniac đảm bảo an toàn chống cháy nổ trong không gian dễ bắt lửa.
  • Cấu trúc quy trình xử lý sự cố chi tiết: Tài liệu xây dựng các hướng dẫn kỹ thuật rõ ràng cho từng dạng hỏng hóc thực địa của lò hơi và bình chứa (kẹt van an toàn, xì van, ống thủy bị nghẹt, áp kế sai chỉ số, cạn nước/đầy nước lò hơi), cung cấp cơ sở thao tác chính xác cho kỹ thuật viên an toàn.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Tài liệu học tập bắt buộc đối với sinh viên trình độ Cao đẳng nghề Bảo hộ lao động (thuộc hệ thống giáo dục nghề nghiệp dầu khí), đồng thời là tài liệu học phần chuyên môn cho sinh viên các ngành Kỹ thuật Cơ khí, Vận hành thiết bị chế biến Dầu khí, Công nghệ Nhiệt - Lạnh.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung (Pháp luật, Tin học, Tiếng Anh kỹ thuật) và các mô đun kỹ thuật an toàn nền tảng gồm Pháp luật BHLĐ (ATMT19MĐ08), Kỹ thuật an toàn điện (ATMT19MĐ14) và Kỹ thuật an toàn cơ khí (ATMT19MĐ16).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chính thức tại Trung tâm Đào tạo An toàn môi trường - Trường Cao đẳng Dầu khí; làm căn cứ xây dựng đề cương bài giảng, ngân hàng câu hỏi kiểm tra trắc nghiệm/tự luận, phiếu học tập và phiếu đánh giá tiêu chí thực hành nghề.
  • Kỹ sư an toàn và cán bộ vận hành: Tài liệu tham khảo cho cán bộ chuyên trách an toàn - vệ sinh lao động (HSE), nhân viên kiểm định kỹ thuật an toàn, kỹ thuật viên vận hành nồi hơi, trạm cấp khí nén và hệ thống bồn chứa chịu áp lực tại các nhà máy công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ chính thức cho sinh viên trình độ Cao đẳng nghề Bảo hộ lao động, sinh viên các ngành kỹ thuật liên quan đến thiết bị nhiệt, thiết bị áp lực, cùng giảng viên chuyên ngành an toàn môi trường và cán bộ kỹ thuật an toàn lao động (HSE) tại doanh nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Sinh viên cần tích lũy kiến thức từ các mô đun tiên quyết trong chương trình đào tạo, bao gồm: Pháp luật Bảo hộ lao động (ATMT19MĐ08), Kỹ thuật an toàn điện (ATMT19MĐ14), Kỹ thuật an toàn cơ khí (ATMT19MĐ16), cùng các nguyên lý vật lý đại cương về nhiệt học và thủy khí.

3. Điểm khác biệt của giáo trình này là gì?

Giáo trình kết hợp đồng bộ ba yếu tố: tiêu chuẩn pháp quy kỹ thuật (QCVN 01-2008/BLĐTBXH, TCVN 7915), cấu tạo nguyên lý của các thiết bị đo kiểm - cơ cấu an toàn hiện đại (đồng hồ áp suất màng, lưu lượng kế siêu âm/vortex, rơ le áp suất kép amoniac), và hướng dẫn chi tiết quy trình xử lý các tình huống sự cố thực tế trong vận hành nồi hơi, bình khí nén.

4. Làm sao để học tập và tự học mô đun này hiệu quả?

Người học cần nghiên cứu bài đọc trước khi lên lớp, tham gia nhóm học tập từ 8-10 người để thảo luận và giải quyết các bài tập tình huống sự cố, thực hiện đầy đủ các bài tập thực hành trên thiết bị mô hình tại Xưởng thiết bị dầu khí, và tuân thủ điều kiện tham dự tối thiểu 70% thời lượng lý thuyết.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu học tập đi kèm danh mục tài liệu tham khảo chuyên ngành (như Giáo trình an toàn lao động của tác giả Nguyễn Thế Đạt - Nhà xuất bản Giáo dục), hệ thống phiếu học tập, ngân hàng câu hỏi trắc nghiệm, phiếu đánh giá tiêu chí thực hiện công việc và các quy chuẩn kỹ thuật an toàn quốc gia hiện hành.

Kết luận

Giáo trình Kỹ thuật an toàn thiết bị áp lực (ATMT19MĐ21) cung cấp hệ thống kiến thức toàn diện và có tính chuẩn hóa cao về an toàn lao động đối với nhóm thiết bị có yêu cầu nghiêm ngặt về an toàn kỹ thuật. Nội dung tài liệu liên kết chặt chẽ giữa căn cứ pháp lý, nguyên lý vận hành của thiết bị đo lường - bảo vệ và kỹ năng xử lý tình huống thực tế.

Lộ trình học tập đề xuất:

  1. Nắm vững định nghĩa, thông số và phân tích các nhóm nguyên nhân gây nổ vỡ (Bài 1, Bài 2);
  2. Nghiên cứu cấu tạo, nguyên lý làm việc của các dụng cụ đo lường và cơ cấu an toàn xả áp (Bài 3);
  3. Nắm rõ các quy chuẩn pháp lý về thiết kế, chế tạo, kiểm định kỹ thuật (Bài 4);
  4. Rèn luyện kỹ năng thực hành vận hành an toàn và xử lý sự cố nguy hiểm trên bình chịu áp lực và hệ thống nồi hơi công nghiệp (Bài 5, Bài 6).

Tài liệu tham khảo bổ trợ trọng tâm bao gồm: Giáo trình an toàn lao động (Nguyễn Thế Đạt, NXB Giáo dục), Quy chuẩn kỹ thuật quốc gia QCVN 01-2008/BLĐTBXH, Tiêu chuẩn quốc gia TCVN 7915-4/TCVN 7915-5 và Quy chế đào tạo ban hành theo Thông tư 09/2017/TT-BLĐTBXH.
