Tổng quan về giáo trình

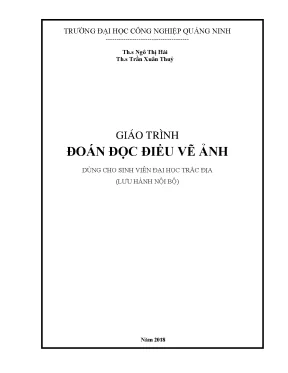

Giáo trình Đoán đọc Điều vẽ ảnh do Thạc sĩ Ngô Thị Hài và Thạc sĩ Trần Xuân Thuỷ biên soạn, được Trường Đại học Công nghiệp Quảng Ninh xuất bản năm 2018 dưới hình thức lưu hành nội bộ. Tài liệu được thiết kế chuyên biệt cho học phần cùng tên thuộc chương trình đào tạo trình độ đại học ngành Kỹ thuật Trắc địa. Trong cấu trúc chương trình đào tạo trắc địa - bản đồ, học phần này giữ vai trò là khối kiến thức chuyên ngành cầu nối giữa trắc địa truyền thống, công nghệ viễn thám và công tác thành lập, hiện chỉnh bản đồ địa hình, bản đồ địa chính cũng như các loại bản đồ chuyên đề.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học hệ thống lý thuyết về bản chất vật lý, hình học và quang học của quá trình tạo ảnh; rèn luyện khả năng nhận biết, phân loại và trích xuất các thông tin không gian của địa hình, địa vật từ tư liệu ảnh hàng không và ảnh vệ tinh. Sinh viên sau khi hoàn thành chương trình có thể vận dụng các quy luật nhận dạng để thực hiện công tác điều vẽ nội nghiệp (trong phòng) và điều vẽ ngoại nghiệp (ngoài thực địa), đảm bảo tính chính xác và đầy đủ theo yêu cầu kỹ thuật của bản đồ gốc.

Giáo trình được tiếp cận theo hướng tích hợp đa ngành giữa khoa học viễn thám, cơ sở vật lý quang học, cơ sở sinh lý thị giác và quy luật phân bố địa lý cảnh quan tự nhiên. Điểm đặc sắc của tài liệu là sự gắn kết chặt chẽ giữa nguyên lý lý thuyết với các dữ kiện thực tế sản xuất tại Việt Nam, phản ánh quá trình chuyển giao công nghệ từ phương pháp ảnh đơn tương tự trong đo đạc giải thửa (Chỉ thị 299) sang công nghệ số hóa hiện đại với các phần mềm chuyên dụng như Intergraph.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được phân chia theo trình tự logic chặt chẽ qua các chương chuyên đề:

  • Chương I: Các chuẩn đoán đọc điều vẽ ảnh: Trình bày khái niệm cơ bản về viễn thám môi trường, phân loại các dạng đoán đọc (tổng hợp, chuyên đề, trong phòng, ngoài trời). Chương này chuẩn hóa ba hệ thống chuẩn đoán đọc cơ bản:
    • Chuẩn trực tiếp: Nhận diện qua hình dáng (xác định/không xác định, hình tuyến, phẳng, khối), kích thước, nền ảnh (độ hóa đen, hệ số phản xạ, độ ẩm), màu sắc và bóng (bóng bản thân, bóng đổ).
    • Chuẩn gián tiếp: Dựa trên mối quan hệ tương hỗ tự nhiên, tính chất phân bố không gian và dấu vết hoạt động của địa vật (ví dụ: công trình ngầm, hướng dòng chảy, thảm thực vật chỉ báo nguồn nước ngầm).
    • Chuẩn tổng hợp: Cấu trúc nền ảnh của tập hợp lãnh thổ tự nhiên (dạng khảm bàn cờ của đô thị, cấu trúc hạt của rừng, cấu trúc dải của vườn cây).
  • Chương II: Các cơ sở của đoán đọc điều vẽ ảnh: Xây dựng nền tảng khoa học liên ngành cho công tác giải đoán ảnh, gồm ba trụ cột:
    • Cơ sở địa lý cảnh quan: Đơn vị cảnh quan, cảnh khu, tiểu cảnh khu; tính chỉ báo của địa hình, thổ nhưỡng, mạng lưới thủy văn và mối quan hệ giữa độ dốc với lớp phủ thực vật.
    • Cơ sở sinh lý: Thụ cảm thị giác của mắt người, độ tinh mắt, độ tương phản thị giác ($B_{\text{max}}, B_{\text{min}}$), góc giao hội ($b'/D$ với khoảng cách đáy mắt $b'=65\text{ mm}$), thị sai sinh lý ($a_1b_1 - a_2b_2$), ngưỡng nhìn không gian nhỏ nhất ($\gamma_{\text{min}} = 30''$) và các giới hạn kích thước nhận biết chi tiết.
    • Cơ sở chụp ảnh: Phép chiếu xuyên tâm, góc nghiêng ảnh, độ dịch chuyển điểm ảnh do địa hình; thông số quang học kính vật máy chụp ảnh, ảnh hưởng của khí quyển (mù xanh, mù xám) và việc lựa chọn thời điểm, mùa bay chụp tối ưu.
  • Chương III: Công tác đoán đọc điều vẽ ảnh hàng không khi thành lập và hiện chỉnh bản đồ: Quy trình kỹ thuật thực hiện đoán đọc ngoài trời (đối soát, châm lỗ định vị, đo giao hội), đoán đọc trong phòng (nghiên cứu chỉ thị kỹ thuật, ảnh mẫu, khoanh diện tích làm việc bằng mực xanh, khung đỏ) và phương pháp kết hợp. Chương này trình bày chi tiết về thiết bị quang cơ (kính lúp, kính lập thể, máy đo lập thể, máy chiếu đa phổ MSP4), quy trình 7 bước kiểm tra nghiệm thu bản đồ, lịch sử ứng dụng công nghệ ảnh đơn tại Việt Nam và tổng quan hệ thống vệ tinh viễn thám (Landsat, SPOT, Cosmos).
  • Chương IV: Đoán đọc điều vẽ ảnh hàng không và cơ sở phổ viễn thám: Khái niệm bức xạ điện từ theo phương trình Maxwell, 4 thuộc tính cơ bản (tần số/bước sóng, hướng lan truyền, biên độ, mặt phân cực), phương trình cân bằng năng lượng: $$E_0 = E_p + E_a + E_t$$ Đặc tính đường cong phản xạ phổ của ba nhóm đối tượng tự nhiên: thực vật (vai trò của diệp lục và hàm lượng nước), thổ nhưỡng (ảnh hưởng của độ ẩm, cấu trúc hạt sét/bụi/cát, chất hữu cơ, oxit sắt) và thủy văn (độ thấu quang theo bước sóng, ảnh hưởng của độ đục).

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các nguyên lý khoa học nền tảng định lượng:

  • Nguyên lý hình học và quang học: Xử lý sai số hình học dựa trên quy luật phép chiếu xuyên tâm; điều kiện giới hạn quang học của mắt người để phân biệt địa vật dạng điểm ($a = 0{,}12\text{ mm}$) và dạng tuyến ($c = 0{,}05\text{ mm}$) khi quan sát trực tiếp hoặc qua kính phóng đại có độ phóng đại $V$.
  • Mô hình cân bằng phổ bức xạ: Xác định hệ số phản xạ phổ $\rho$ của đối tượng theo bước sóng $\lambda$; phân tích cơ chế hấp thụ bức xạ của diệp lục ở vùng ánh sáng đỏ/xanh và đỉnh phản xạ tại $0{,}54,\mu\text{m}$, cùng các dải hấp thụ mạnh của nước ở bước sóng $1{,}4,\mu\text{m}$, $1{,}9,\mu\text{m}$ và $2{,}7,\mu\text{m}$.
  • Quy luật cảnh quan địa lý tự nhiên: Mô hình hóa không gian địa lý theo cấu trúc phân vị tự nhiên, sử dụng mối quan hệ tương quan thống kê giữa dạng vi địa hình, độ dốc sườn với các kiểu thảm thực vật và loại hình đất mặn, đất sét, đầm lầy.
flowchart TD
    A["Tư liệu ảnh hàng không / Vệ tinh"] --> B["Cơ sở khoa học"]
    B --> B1["Cơ sở vật lý quang học & Bức xạ"]
    B --> B2["Cơ sở sinh lý thị giác"]
    B --> B3["Cơ sở địa lý cảnh quan"]

    B1 --> C["Hệ thống chuẩn đoán đọc"]
    B2 --> C
    B3 --> C

    C --> C1["Chuẩn trực tiếp: Hình dạng, kích thước, nền ảnh, bóng"]
    C --> C2["Chuẩn gián tiếp: Quan hệ không gian, vật chỉ báo"]
    C --> C3["Chuẩn tổng hợp: Cấu trúc cảnh quan"]

    C1 --> D["Phương pháp thực hiện"]
    C2 --> D
    C3 --> D

    D --> D1["Điều vẽ trong phòng (Nội nghiệp)"]
    D --> D2["Điều vẽ ngoài trời (Thực địa)"]
    D --> D3["Phương pháp kết hợp"]

    D1 --> E["Sản phẩm: Bản đồ địa hình / Địa chính / Chuyên đề"]
    D2 --> E
    D3 --> E

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác thành thạo trên các thiết bị quang học như kính lập thể cầm tay, kính lúp đo đạc, máy đo lập thể; vận hành quy trình số hóa bản đồ qua máy quét (scanner, photo-scanner) và xử lý dữ liệu ảnh đơn trên phần mềm Intergraph.
  • Kỹ năng phân tích: Đọc hiểu và phân tích cấu trúc nền ảnh, phân biệt bóng bản thân và bóng đổ để tính toán chiều cao địa vật; suy luận thông tin ẩn từ các vật chỉ báo tự nhiên.
  • Kỹ năng thực hành chuyên môn: Thiết lập diện tích công tác trên ảnh chụp theo tuyến bay; thực hiện đối soát, châm ảnh và giao hội điểm ngoài thực địa; biên tập và chuẩn hóa hệ thống ký hiệu quy ước theo quy phạm bản đồ học.

Phương pháp giảng dạy và học tập

Giáo trình định hướng phương pháp giảng dạy kết hợp chặt chẽ giữa thuyết giảng lý thuyết cơ sở và rèn luyện kỹ năng thực hành phân tích tư liệu ảnh mẫu:

  • Cách tiếp cận sư phạm: Đi từ bản chất tự nhiên của đối tượng đến các biểu hiện hình học và quang học trên ảnh; hướng dẫn người học phương pháp tư duy suy giải logic từ dấu hiệu trực tiếp sang dấu hiệu gián tiếp.
  • Bài tập thực hành mẫu: Quy trình đào tạo yêu cầu thực hiện điều vẽ thử nghiệm trên 2-3 tấm ảnh chụp tại khu vực mẫu đặc trưng trước khi triển khai toàn diện. Sinh viên tiến hành so sánh ảnh hàng không với tài liệu bản đồ địa hình tỷ lệ lớn hiện có để phân tích sai số và chuẩn hóa ký hiệu.
  • Thao tác thực địa: Thực hành điều vẽ ngoài trời với các bài tập định hướng ảnh, đo đạc giao hội để đưa các địa vật bị che khuất hoặc mới xuất hiện lên ảnh; châm lỗ định vị tại mặt sau ảnh và lập sơ đồ ghi chú chi tiết đặc trưng định lượng (chiều rộng đường, tốc độ dòng chảy, độ sâu lòng sông).
  • Phương pháp đánh giá và kiểm tra: Kết quả học tập được đánh giá dựa trên 7 tiêu chí nghiệm thu kỹ thuật:
    1. Mức độ phù hợp của kết quả điều vẽ trong phòng so với thực tế.
    2. Mức độ đầy đủ của các đối tượng địa hình, địa vật cần thu nhận.
    3. Tính chuẩn xác của việc sử dụng ký hiệu quy ước bản đồ.
    4. Độ chính xác của các đặc trưng số lượng (kích thước, tải trọng cầu, độ cao).
    5. Tính hợp lý của việc tổng hợp, khái quát hóa nội dung theo tỷ lệ bản đồ.
    6. Tính chính xác của hệ thống địa danh thu thập.
    7. Chất lượng kỹ thuật vẽ đường nét, thể hiện màu sắc (ranh giới mực xanh, khung mực đỏ, lớp phủ thổ nhưỡng màu vàng).
  • Hướng dẫn tự học: Người học cần phân bổ thời gian quan sát lập thể hợp lý để tránh mỏi mắt và hiện tượng ảo giác quang học (như ảo giác địa hình ngược). Năng lực xử lý thị giác của não bộ đạt ngưỡng tiếp nhận đồng thời không quá 7-8 tín hiệu; do đó, việc tự học cần tuân thủ trình tự phân loại từng yếu tố nội dung: thủy văn, giao thông, dân cư, địa hình và lớp phủ thực vật.

Điểm nổi bật và cập nhật

  • Phân tích quá trình chuyển dịch công nghệ: Giáo trình ghi nhận sự phát triển của công nghệ thành lập bản đồ địa chính bằng ảnh đơn tại Việt Nam, từ giai đoạn đo đạc giải thửa theo Chỉ thị 299 sử dụng phương pháp tương tự (phóng to, nắn, cắt dán thủ công trên đế cứng) đến phương pháp số hóa hiện đại (quét phim bằng photo-scanner độ phân giải cao, nắn ảnh và biên tập bản đồ số trên môi trường máy tính).
  • Hệ thống hóa các nguồn tư liệu vệ tinh quốc tế: Tài liệu phân tích chi tiết thông số kỹ thuật và phạm vi ứng dụng của ba hệ thống vệ tinh viễn thám tiêu biểu:
    • Landsat (Mỹ): Quỹ đạo cận cực độ cao 705 km, chu kỳ lặp 18 ngày, 7 kênh phổ của máy quét TM; tối ưu cho suy giải địa chất, nông nghiệp và nghiên cứu biến động môi trường biển.
    • SPOT (Pháp/Thụy Điển/Bỉ): Quỹ đạo 830 km, chu kỳ 26 ngày, máy quét HRV cảm biến CCD có khả năng nghiêng gương $27^\circ$ cho phép quan sát lập thể và thành lập bản đồ tỷ lệ 1:50.000.
    • Cosmos (Nga): Hệ thống chụp ảnh quang học đa phổ Soyuz (10 máy ảnh), cung cấp ảnh KFA-1000 có độ phân giải mặt đất đạt $6{,}7\text{ m}$ và ảnh TK-350 dùng trong đo vẽ địa hình tỷ lệ lớn.
  • Dẫn chứng số liệu địa lý thực tế tại Việt Nam: Các quy luật chỉ báo được minh họa cụ thể qua các vùng sinh thái đặc trưng trong nước:
    • Mối liên hệ giữa rừng phi lao chắn cát với các cồn cát ven biển Quảng Nam - Đà Nẵng với xác suất xuất hiện đạt 95%.
    • Sự phân bố của các đồn điền cao su, cà phê gắn liền với vùng đất đỏ bazan tại Tây Nguyên.
    • Ảnh hưởng của hướng địa hình Tây Bắc - Đông Nam ở miền Bắc đối với chế độ đón gió ẩm, dẫn đến sự phát triển dày đặc của thảm thực vật tại sườn đón gió phía Đông so với sườn Tây.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Giáo trình phục vụ trực tiếp cho sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Kỹ thuật Trắc địa, Bản đồ, Địa chính và Quản lý đất đai tại Trường Đại học Công nghiệp Quảng Ninh cũng như các cơ sở đào tạo kỹ thuật trắc địa khác.
  • Kiến thức tiên quyết (Prerequisites): Để tiếp thu tốt nội dung, sinh viên cần hoàn thành các học phần nền tảng: Trắc địa đại cương, Bản đồ học, Vật lý quang học, Toán giải tích và Cơ sở địa lý tự nhiên.
  • Giảng viên: Tài liệu cung cấp cấu trúc bài giảng chuẩn mực, bảng phân loại chi tiết các chuẩn đoán đọc và hệ thống tiêu chí nghiệm thu phục vụ công tác hướng dẫn thực tập nội nghiệp và dã ngoại.
  • Kỹ sư và cán bộ kỹ thuật: Là tài liệu tham khảo cho các kỹ sư trắc địa, cán bộ địa chính, chuyên viên quy hoạch tài nguyên môi trường, lâm nghiệp và địa chất trong việc khai thác tư liệu ảnh hàng không, ảnh vệ tinh để thành lập bản đồ chuyên đề.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên đại học ngành Kỹ thuật Trắc địa, đồng thời là tài liệu tham khảo kỹ thuật cho cán bộ, kỹ sư làm việc trong lĩnh vực đo đạc bản đồ, quản lý đất đai và viễn thám ứng dụng.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức trắc địa cơ bản, nguyên lý bản đồ học, các định luật quang học hình học, cơ sở vật lý về sóng điện từ và hiểu biết về các yếu tố địa lý tự nhiên (địa mạo, thổ nhưỡng, thủy văn).

3. Điểm khác biệt của giáo trình so với các tài liệu viễn thám thuần túy?

Giáo trình tập trung chuyên sâu vào quy trình kỹ thuật "đoán đọc - điều vẽ" phục vụ trực tiếp công tác thành lập và hiện chỉnh bản đồ trắc địa. Nội dung chú trọng phân tích cơ chế thụ cảm thị giác của con người, nguyên lý đo vẽ lập thể và các quy định kỹ thuật thực địa tại Việt Nam.

4. Làm sao để tự học hiệu quả?

Cần kết hợp việc nghiên cứu lý thuyết phản xạ phổ với bài tập phân tích ảnh mẫu. Khi làm việc trên kính lập thể, cần kiểm soát thời gian làm việc (nghỉ ngơi định kỳ sau 2-3 giờ) để tránh hiện tượng suy giảm thị lực và sai số do ảo giác địa hình.

5. Có tài liệu và công cụ bổ trợ nào kèm theo?

Học phần yêu cầu sử dụng kết hợp bộ ảnh mẫu chuẩn hóa, bản đồ địa hình tỷ lệ lớn cùng khu vực, các thiết bị quang cơ (kính lúp, kính lập thể, máy MSP4) và phần mềm xử lý bản đồ số (tiêu biểu như bộ sản phẩm Intergraph).

Kết luận

Giáo trình Đoán đọc Điều vẽ ảnh của Th.S Ngô Thị Hài và Th.S Trần Xuân Thuỷ cung cấp hệ thống kiến thức toàn diện và có cơ sở khoa học chặt chẽ về phương pháp trích xuất thông tin không gian từ ảnh hàng không và ảnh vệ tinh. Giá trị của giáo trình thể hiện qua việc chuẩn hóa hệ thống chuẩn đoán đọc trực tiếp, gián tiếp và tổng hợp, kết hợp với các cơ sở vật lý phổ và sinh lý thị giác.

Lộ trình học tập đề xuất cho sinh viên là nắm vững bản chất bức xạ điện từ và các chuẩn đoán đọc, thực hành phân tích trên tư liệu ảnh mẫu trong phòng, và hoàn thiện kỹ năng thông qua đối soát, châm ảnh thực địa ngoài trời. Tài liệu là nguồn tư liệu học thuật nền tảng phục vụ công tác đào tạo và nghiên cứu chuyên ngành trắc địa - bản đồ.
