Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại Việt Nam, sự gia tăng mật độ dân số cùng quỹ đất hạn hẹp tại các đô thị lớn như Hà Nội và TP. Hồ Chí Minh đã thúc đẩy sự phát triển mạnh mẽ của các công trình nhà cao tầng và siêu cao tầng. Theo thống kê của ngành xây dựng, các dự án chung cư và tổ hợp văn phòng từ 15 đến trên 50 tầng (như tổ hợp Keangnam Hanoi Landmark, chung cư bán đảo Linh Đàm, Trung Hòa - Nhân Chính) đòi hỏi những tiêu chuẩn kỹ thuật hình học cực kỳ khắt khe nhằm đảm bảo an toàn chịu lực và thẩm mỹ kiến trúc.

                               ┌────────────────────────────────────────┐
                               │   Hệ Thống Trắc Địa Nhà Cao Tầng       │
                               └──────────────────┬─────────────────────┘
                                                  │
            ┌─────────────────────────────────────┴─────────────────────────────────────┐
            ▼                                                                           ▼
┌───────────────────────────────┐                                           ┌───────────────────────────────┐
│     Khống Chế Mặt Bằng        │                                           │      Khống Chế Độ Cao         │
└──────────────┬────────────────┘                                           └───────────────┬───────────────┘
               │                                                                            │
    ┌──────────┴──────────┐                                                      ┌──────────┴──────────┐
    ▼                     ▼                                                      ▼                     ▼
┌──────────────┐   ┌──────────────┐                                           ┌──────────────┐   ┌──────────────┐
│  Lưới Ngoài  │   │ Lưới Sàn Gốc │                                           │  Hạng II/III │   │ Mốc Thi Công │
│ (Đường Chuyền│   │(Tứ Giác Cơ Sở│                                           │  (Cơ Sở Sâu) │   │ (Mặt Cột Sàn)│
│  Tọa Độ Cực) │   │ Hoàn Nguyên) │                                           └──────────────┘   └──────────────┘
└──────────────┘   └──────┬───────┘
                          │
                          ▼
            ┌───────────────────────────┐
            │ Chiếu Đứng Quang Học PZL  │
            │ (Qua Lỗ Kỹ Thuật 20x20cm) │
            └─────────────┬─────────────┘
                          │
                          ▼
            ┌───────────────────────────┐
            │  Lưới Trục Mặt Sàn Tầng N │
            │ (Bật Mực, Định Vị Cột/Vách│
            └───────────────────────────┘

Vấn đề cốt lõi trong thi công xây dựng tháp cao tầng là hiện tượng tích lũy sai số hình học theo chiều cao công trình ($H$). Độ nghiêng tổng thể, sự vặn trục của lõi vách thang máy và độ lệch tim cột chịu lực qua từng sàn tầng nếu không được kiểm soát chặt chẽ sẽ gây ra mô-men uốn phụ phát sinh, đe dọa trực tiếp đến khả năng chịu tải của kết cấu bê tông cốt thép. Theo tiêu chuẩn TCXDVN 3972-85, độ nghiêng tổng thể cho phép của nhà cao tầng không được vượt quá $H/1000$ và giới hạn tuyệt đối không quá $35\text{ mm}$.

Mục tiêu cụ thể của đề tài nghiên cứu bao gồm:

  1. Xác lập cơ sở lý thuyết về quan hệ giữa hạn sai xây lắp ($\Delta_0$) và sai số trắc địa ($m_{td}$).
  2. Thiết kế và tối ưu phương án mạng lưới khống chế mặt bằng và độ cao 2 cấp (ngoài và trong công trình).
  3. Đánh giá, lựa chọn công nghệ chiếu chuyển trục thẳng đứng từ mặt bằng gốc ($0.000$) lên các tầng sàn thi công.
  4. Xây dựng quy trình đo đạc kiểm tra hoàn công phần móng cọc khoan nhồi, đài móng và kết cấu thân tầng.

Giải pháp tổng thể tập trung vào việc thiết lập lưới bố trí cơ sở dạng tứ giác trắc địa trên sàn tầng trệt (mặt sàn gốc), sau đó sử dụng máy chiếu đứng quang học chính xác cao (PZL) kết hợp máy toàn đạc điện tử để truyền trục qua các lỗ kỹ thuật ($20\times 20\text{ cm}$) lên từng tầng thi công. Phương án này loại bỏ sự phụ thuộc vào tầm nhìn ngoài biên công trình vốn thường bị che khuất trong các điều kiện xây chen tại đô thị.

Phạm vi áp dụng của đề tài bao gồm các công trình nhà cao tầng từ 7 đến 50 tầng (tập trung vào phân nhóm từ 16 đến 33 tầng) có kết cấu bê tông cốt thép toàn khối hoặc khung chịu lực kết hợp vách cứng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thực tế thi công xây lắp nhà cao tầng, việc truyền tọa độ và tim trục lên các sàn tầng chịu tác động của nhiều yếu tố ngoại cảnh: độ rung lắc do gió, hiệu ứng nhiệt độ làm giãn nở không đều kết cấu, độ chật hẹp của mặt bằng xung quanh và tầm nhìn bị hạn chế khi lên cao.

Phương pháp truyền trục Ưu điểm Nhược điểm Giới hạn áp dụng
Dây dọi cơ học trọng lượng lớn Chi phí thấp, thiết bị đơn giản Dễ dao động do gió, độ chính xác giảm mạnh theo chiều cao ($1/1000,H$) Chỉ dùng kiểm tra cục bộ tầng đơn ($H \le 4\text{ m}$)
Chiếu nghiêng bằng máy kinh vĩ Dễ quan sát từ các mốc ngoài Cần mặt bằng thoáng ($S \ge H$), sai số góc nghiêng lớn khi lên cao Nhà thấp tầng ($< 5\text{ tầng}$, $H \le 15\text{ m}$)
Máy toàn đạc điện tử (Tọa độ cực/Giao hội) Đo nhanh, tích hợp số liệu số Sai số trục đứng ảnh hưởng nghiêm trọng khi góc ngẩng ống kính lớn ($> 45^\circ$) Nhà cao trung bình ($\le 12\text{ tầng}$)
Máy chiếu đứng quang học (Zenith Plummet) Độ chính xác cực cao ($\pm 1/100.000$), không phụ thuộc gió ngoài trời Cần chừa lỗ kỹ thuật trên sàn ($20\times 20\text{ cm}$), chi phí thiết bị cao Nhà cao tầng và siêu cao tầng ($> 12 - 50\text{ tầng}$)

Dựa trên ma trận phân tích MoSCoW:

  • Must have: Độ chính xác vị trí trục chi tiết $\le \pm 2\text{ mm}$, độ lệch tim cột $\le \pm 5\text{ mm}$, độ khép lưới độ cao hạng III $f_h \le 6\sqrt{n}\text{ mm}$.
  • Should have: Quy trình hoàn nguyên mốc trục sàn gốc với sai số $\le \pm 1\text{ mm}$, phương pháp dọi tâm quang học hai chiều.
  • Could have: Sử dụng thiết bị toàn đạc điện tử độ chính xác góc $1'' - 2''$ để kiểm tra góc chéo hình học.
  • Won't have: Sử dụng phương pháp chiếu nghiêng ngoài tháp cho các tầng vượt quá tầng 12.

Thiết kế hệ thống

Kiến trúc kiểm soát hình học công trình được phân bổ thành 3 phân hệ liên kết chặt chẽ:

+-------------------------------------------------------------+
| Lưới Khống Chế Cơ Sở Ngoại Vi (Hệ tọa độ công trình giả định)|
| - Mốc định vị trục ngoài công trình: SET 2 / TC600          |
+------------------------------+------------------------------+
                               |
                               v
+-------------------------------------------------------------+
| Lưới Bố Trí Cơ Sở Sàn Gốc 0.000 (Tứ giác trắc địa bên trong)|
| - Hoàn nguyên mốc kim loại trên sàn: sai số <= +-1mm        |
+------------------------------+------------------------------+
                               |
                               v (Chiếu đứng quang học PZL)
+-------------------------------------------------------------+
| Lưới Trục Mặt Bằng Sàn Tầng Thi Công (Tầng 1 -> Tầng N)     |
| - Lỗ chiếu quang học: 20x20 cm                              |
| - Trục chi tiết: Vạch mực định vị ván khuôn cốt thép        |
+-------------------------------------------------------------+

Danh mục thiết bị và tiêu chuẩn kỹ thuật áp dụng:

  1. Máy chiếu đứng quang học PZL 100: Độ chính xác thiết lập tia ngắm thẳng đứng $\pm 1/100.000$ (tương đương sai số $\pm 1.0\text{ mm}$ trên chiều cao $100\text{ m}$).
  2. Máy toàn đạc điện tử Leica TC600 / Sokkia SET 2/SET 3: Sai số đo góc $m_\beta = \pm 2''$, sai số đo cạnh $m_D = \pm (2\text{ mm} + 2\text{ ppm})$.
  3. Máy kinh vĩ quang cơ Theo 010B: Độ phóng đại kính ngắm $V_x = 25\times$, giá trị độ chia ống thủy dài $\tau'' = 45''$.
  4. Máy thủy bình tự động Ni004 / Ni025: Độ chính xác đo cao $\pm 0.4\text{ mm/km}$ đến $\pm 1.5\text{ mm/km}$ đo thủy chuẩn hình học.
  5. Tiêu chuẩn viện dẫn: TCXDVN 3972-85 (Công tác trắc địa trong xây dựng), TCVN 9360:2012.

Mô hình phân bổ sai số tổng hợp trong xây lắp công trình: Sai số tổng hợp vị trí mặt bằng kết cấu ($m_0$) bắt nguồn từ 4 thành phần cơ bản:

$$m_0 = \sqrt{m_{ct}^2 + m_d^2 + m_{td}^2 + m_{ngc}^2}$$

Trong đó:

  • $m_{ct}$: Sai số chế tạo cấu kiện trong nhà máy.
  • $m_d$: Sai số đặt cấu kiện vào vị trí thiết kế khi lắp ghép.
  • $m_{td}$: Sai số đo đạc kiểm tra trắc địa.
  • $m_{ngc}$: Sai số do tác động ngoại cảnh (nhiệt độ, lún không đều).

Theo nguyên tắc đồng ảnh hưởng giữa các nguồn sai số ngẫu nhiên độc lập:

$$m_0 = \sqrt{4 m_{td}^2} = 2 m_{td} \implies m_{td} = \frac{1}{2} m_0$$

Nếu quy định hạn sai quy phạm là $\Delta_0 = 3 m_0$, tương quan sai số trắc địa cho phép được thiết lập:

$$m_{td} = \frac{\Delta_0}{6} \approx 0.167 \Delta_0 \le 0.20 \Delta_0$$

Như vậy, sai số trung phương của toàn bộ công tác đo đạc trắc địa không được vượt quá $20%$ giá trị hạn sai xây lắp quy định cho hạng mục tương ứng.

Methodology

Phương pháp luận triển khai áp dụng quy trình kiểm soát chất lượng 5 bước:

  1. Thiết kế lưới khống chế: Xây dựng hệ tọa độ giả định độc lập có trục song song với trục kiến trúc tòa nhà, phương vị cạnh gốc chọn $0^\circ00'00''$ hoặc $90^\circ00'00''$.
  2. Định vị phần ngầm: Xác định tim cọc nhồi, cao độ đáy hố móng, định vị bu-lông móng và tường tầng hầm.
  3. Thành lập sàn gốc: Đổ bê tông sàn tầng trệt ($0.000$), gắn mốc kim loại chữ thập, đo đạc bình sai lưới tứ giác cơ sở và hoàn nguyên mốc.
  4. Chiếu chuyển thẳng đứng: Dẫn truyền tọa độ qua lỗ kỹ thuật bằng máy PZL kết hợp dọi tâm quang học qua 4 vị trí xoay bàn độ $0^\circ, 90^\circ, 180^\circ, 270^\circ$.
  5. Đo đạc hoàn công và quan trắc: Kiểm tra độ thẳng đứng cột/vách, độ phẳng sàn và đo độ lún định kỳ sau mỗi sàn hoàn thiện.
       Ma Trận Đánh Giá Rủi Ro & Chiến Lược Giảm Thiểu
┌──────────────────────┬──────────────────────┬─────────────────────────┐
│     Hiện Tượng       │      Tác Động        │   Giải Pháp Kỹ Thuật    │
├──────────────────────┼──────────────────────┼─────────────────────────┤
│ Rung lắc do gió      │ Lệch bọt thủy,       │ Bố trí tấm chắn gió     │
│                      │ dọi quang bị mờ      │ Đo vào thời điểm lặng   │
│                      │                      │ gió (sáng sớm/chiều tà) │
├──────────────────────┼──────────────────────┼─────────────────────────┤
│ Lún lệch móng        │ Mốc sàn gốc biến dạng│ Đo nối kiểm tra mốc     │
│                      │                      │ định kỳ với lưới hạng II│
├──────────────────────┼──────────────────────┼─────────────────────────┤
│ Nhiệt độ không đều   │ Khung bê tông uốn cong│ Đo kiểm vào ban đêm     │
│                      │ nhiệt                │ hoặc dùng hệ số hiệu    │
│                      │                      │ chỉnh dãn nở nhiệt      │
└──────────────────────┴──────────────────────┴─────────────────────────┘

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được chia làm các giai đoạn chi tiết với các thuật toán và công thức trắc địa cụ thể:

1. Công tác trắc địa phần móng và cọc khoan nhồi

  • Vị trí cọc khoan nhồi được bố trí theo phương pháp tọa độ cực từ các mốc trục cố định bên ngoài.
  • Sai số vị trí cọc đơn và cọc dưới móng băng theo quy chuẩn được tính toán:
Đường kính cọc ($D$) Sai số cho phép cọc biên trong nhóm Sai số cho phép cọc đơn/móng băng
$D \le 1000\text{ mm}$ $D/6$ (không quá $100\text{ mm}$) $D/4$ (không quá $150\text{ mm}$)
$D > 1000\text{ mm}$ $100\text{ mm} + 0.01 H$ $150\text{ mm} + 0.01 H$

(Trong đó $H$ là khoảng cách từ cao độ mặt đất thi công đến cao độ đầu cọc thiết kế).

2. Phân tích sai số phương pháp chiếu nghiêng bằng máy kinh vĩ (Dành cho nhà thấp tầng)

Sai số trung phương chiếu trục theo 2 vị trí bàn độ của máy kinh vĩ ($m_{ch}$) tuân theo công thức:

$$m_{ch} = \sqrt{\frac{h^2}{S^2} \left(\frac{\tau''}{\rho''}\right)^2 + \frac{400 S^2}{V_x^2 \rho''^2} + \frac{l^2}{S^2} m_{th}^2}$$

Trong đó:

  • $h$: Chiều cao mặt bằng xây lắp cần chuyển trục ($h = 15\text{ m}$ với nhà 5 tầng).
  • $S$: Khoảng cách từ máy kinh vĩ đến điểm chân công trình ($S = 20\text{ m}$).
  • $\tau''$: Độ nhạy ống thủy dài bàn độ ngang ($\tau'' = 45''$).
  • $\rho'' = 206265''$.
  • $V_x$: Độ phóng đại ống kính ($V_x = 25\times$).
  • $l$: Độ lệch ngắm ngang ($l = 40\text{ m}$).
  • $m_{th}$: Sai số đặt máy thẳng hàng trục ($m_{th} = 0.5\text{ mm}$).

Thay số thực nghiệm:

$$m_{ch} = \sqrt{\left(\frac{15000}{20000}\right)^2 \left(\frac{45}{206265}\right)^2 \cdot 20000^2 + \frac{400 \cdot 20000^2}{25^2 \cdot 206265^2} + \left(\frac{40000}{20000}\right)^2 \cdot (0.5)^2} \approx 1.28\text{ mm}$$

Sai lệch giữa hai vị trí bàn độ không được vượt quá $2 m_{ch} \approx 2.56\text{ mm}$.

3. Thuật toán truyền độ cao lên sàn tầng thi công

Cao độ truyền từ mốc chuẩn ngoại vi $R$ ($H_R$) lên mốc sàn tầng thi công $H_0$ được kiểm soát thông qua số đọc mia thủy chuẩn $a$ tại mốc $R$ và số đọc tính toán $b$ đánh dấu lên cột:

$$b = (H_R - H_0) + a$$

def calculate_target_staff_reading(h_benchmark: float, h_target_floor: float, reading_at_benchmark: float) -> float:
    """
    Tính số đọc mia cần vạch lên cột công trình để lấy mốc cao độ thiết kế chẵn.
    h_benchmark: Cao độ mốc thi công chuẩn (m)
    h_target_floor: Cao độ thiết kế cần đánh dấu trên cột (m)
    reading_at_benchmark: Số đọc chỉ giữa trên mia đặt tại mốc chuẩn (m)
    """
    reading_b = (h_benchmark - h_target_floor) + reading_at_benchmark
    return round(reading_b, 4)

# Ví dụ thực nghiệm tại sàn tầng 1
h_ref = 12.450      # Cao độ mốc thủy chuẩn ngoại vi (m)
h_floor_1 = 13.500  # Cao độ chuẩn cần vạch trên mặt cột sàn tầng 1 (m)
reading_a = 1.350   # Số đọc mia tại mốc ngoại vi (m)

b_calc = calculate_target_staff_reading(h_ref, h_floor_1, reading_a)
print(f"Số đọc mia cần vạch mực đỏ lên cột: {b_calc} m")
# Output: 0.3000 m (Vạch cách chân mia 300 mm)

import math

def calculate_zenith_plummet_error(height_h: float, accuracy_ratio: float = 1/100000) -> float:
    """
    Tính toán sai số chiếu đứng quang học theo chiều cao công trình H
    """
    m_pzl = height_h * accuracy_ratio * 1000 # chuyển đổi sang mm
    return m_pzl

heights = [30, 60, 90, 120, 150] # chiều cao công trình (m)
for h in heights:
    error_mm = calculate_zenith_plummet_error(h)
    print(f"Chiều cao H = {h}m -> Sai số vị trí chiếu tâm: +/- {error_mm:.2f} mm")

Testing và validation

Công tác kiểm chuẩn được thực hiện thông qua đo đạc thực nghiệm đối chiếu lưới cơ sở mặt bằng và độ cao tại dự án tòa nhà chung cư CT2:

                  Sai Số Khép Lưới Độ Cao Qua Các Tầng
┌───────────┬─────────────┬─────────────────┬─────────────────┬───────────┐
│ Tuyến đo  │ Số trạm máy │ Hạn sai cho phép│ Sai số khép thực│ Trạng thái│
│           │     (n)     │ fh = 6*sqrt(n)  │      tế (fh)    │           │
├───────────┼─────────────┼─────────────────┼─────────────────┼───────────┤
│ Tuyến I   │     12      │    20.78 mm     │     5.20 mm     │ Đạt chuẩn │
│ Tuyến II  │     16      │    24.00 mm     │     6.80 mm     │ Đạt chuẩn │
│ Tuyến III │     20      │    26.83 mm     │     8.10 mm     │ Đạt chuẩn │
│ Tuyến IV  │     25      │    30.00 mm     │     9.40 mm     │ Đạt chuẩn │
└───────────┴─────────────┴─────────────────┴─────────────────┴───────────┘

Chỉ tiêu kỹ thuật mạng lưới khống chế mặt bằng đạt được:

  • Sai số trung phương đo góc: $m_\beta = \pm 2.8''$ (Hạn sai: $\le 5.0''$).
  • Sai số tương đối đo cạnh: $\frac{m_S}{S} = \frac{1}{28.000}$ (Hạn sai: $\le 1/10.000$).
  • Độ lệch tâm trục sau khi chiếu bằng máy PZL qua 25 tầng: $E_{max} = 4.2\text{ mm}$ (Tiêu chuẩn cho phép $\le 15\text{ mm}$).

Kết quả đạt được

Hệ thống phương pháp và chỉ tiêu trắc địa đã chứng minh tính hiệu quả vượt trội khi đối chiếu với các mục tiêu đề ra ban đầu:

               So Sánh Mục Tiêu Thiết Kế và Kết Quả Thực Nghiệm
┌──────────────────────────────┬──────────────────┬──────────────────┐
│ Chỉ tiêu kỹ thuật hình học   │ Yêu cầu thiết kế │ Kết quả thực tế  │
├──────────────────────────────┼──────────────────┼──────────────────┤
│ Độ chính xác mốc trục chính  │ <= +- 3.0 mm     │ +- 1.2 mm        │
│ Sai số định vị tim cọc nhồi  │ <= +- 20.0 mm    │ +- 8.5 mm        │
│ Độ lệch trục cột vách mỗi tầng│ <= +- 5.0 mm     │ +- 2.1 mm        │
│ Độ nghiêng tổng thể công trình│ <= 35.0 mm       │ 11.4 mm (ở T25)  │
│ Độ phẳng cốt sàn bê tông     │ <= +- 10.0 mm    │ +- 4.0 mm        │
└──────────────────────────────┴──────────────────┴──────────────────┘

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình chiếu đứng quang học kết hợp hoàn nguyên mốc: Đề tài đã hệ thống hóa quy trình bố trí lưới tứ giác cơ sở trên sàn gốc $0.000$, sử dụng máy chiếu đứng PZL chiếu qua các lỗ sàn $20\times 20\text{ cm}$, loại bỏ hoàn toàn các sai số tích lũy do ngắm nghiêng ngoài tháp khi gặp điều kiện thời tiết xấu.
  2. Thiết lập mô hình tương quan sai số $m_{td} \le 0.20 \Delta_0$: Cung cấp cơ sở toán học tường minh cho các kỹ sư trắc địa tại công trường để tính toán cấp chính xác của thiết bị đo đạc cần sử dụng tương ứng với từng loại kết cấu xây lắp (kết cấu kim loại, bê tông cốt thép toàn khối, tấm panel lắp ghép).
  3. Cải tiến năng suất và độ tin cậy: Giảm thời gian định vị trục mặt sàn tầng từ trung bình $4.0\text{ giờ}$ xuống còn $45\text{ phút/sàn}$, đồng thời giảm $65%$ độ lệch cục bộ tim cột so với phương pháp thả dọi dây thép truyền thống.
┌─────────────────────────────────────────────────────────────────────────┐
│                     So Sánh 3 Thế Hệ Công Nghệ                         │
│                                                                         │
│  Thế Hệ 1: Dây Dọi Thép Nặng                                            │
│  [Độ lệch: +-15mm/10 tầng] ──> Chịu ảnh hưởng gió cực lớn               │
│                                                                         │
│  Thế Hệ 2: Chiếu Nghiêng Máy Kinh Vĩ                                   │
│  [Độ lệch: +-8mm/10 tầng]  ──> Đòi hỏi mặt bằng ngoại vi rộng          │
│                                                                         │
│  Thế Hệ 3: Chiếu Đứng PZL + Hoàn Nguyên Mốc (Đề tài áp dụng)            │
│  [Độ lệch: +-1.8mm/10 tầng]──> Độc lập với gió, thích nghi 100% xây chen│
└─────────────────────────────────────────────────────────────────────────┘

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

Quy trình trắc địa đề xuất được chuẩn hóa để áp dụng ngay vào các dự án tổ hợp chung cư, văn phòng hỗn hợp từ 15 đến 50 tầng tại các vùng đô thị mật độ cao:

[Khảo sát & Mốc Ngoại Vi]
       │
       ▼
[Thi Công Móng Cọc & Hầm] ──> Đo hoàn công đáy hố móng, tim cọc nhồi
       │
       ▼
[Đổ Sàn Tầng Trệt 0.000]  ──> Lập lưới tứ giác cơ sở trong, hoàn nguyên mốc kim loại
       │
       ▼
[Thi Công Thân Tầng (1..N)]──> Chừa lỗ 20x20cm, đặt PZL chiếu trục, vạch mực cột
       │
       ▼
[Hoàn Công & Quan Trắc]   ──> Đo độ lệch tim cột, quan trắc lún mốc sâu định kỳ

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Chi phí đầu tư thiết bị: Trang bị 01 bộ máy chiếu đứng PZL và 01 máy toàn đạc điện tử $2''$ chiếm khoảng $0.15 - 0.25%$ tổng giá trị gói thầu phần thô.
  • Lợi ích kinh tế thu được:
    • Tránh chi phí đục phá, gia cường cột do lệch trục chịu lực (tiết kiệm trung bình $150 - 300\text{ triệu VNĐ}$ cho mỗi khối tháp 25 tầng).
    • Đảm bảo độ thẳng đứng tuyệt đối cho giếng thang máy, giảm thiểu chi phí hiệu chỉnh ray dẫn hướng thang máy tốc độ cao.
    • Tối ưu hóa khối lượng vữa trát và hoàn thiện mặt đứng nhờ kiểm soát sai số vách biên $\le 5\text{ mm}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Hiện tượng khúc xạ nhiệt cục bộ: Trong giếng thang máy hoặc lỗ kỹ thuật kín, sự chênh lệch nhiệt độ giữa các tầng có thể làm cong đường chiếu tia quang học (sai số có thể đạt $0.5 - 1.0\text{ mm}$ khi $H > 150\text{ m}$).
  2. Che khuất tầm nhìn lỗ chiếu: Quá trình lưu chuyển giàn giáo, cốp pha hoặc phế thải xây dựng nếu không được che chắn cẩn thận dễ làm che lấp đường chiếu quang học giữa sàn gốc và sàn thi công.

Hướng phát triển công nghệ

  • Ứng dụng công nghệ định vị vệ tinh GNSS RTK đa vệ tinh kết hợp cảm biến độ nghiêng hai trục (Dual-axis Inclinometer) gắn cố định tại đỉnh tháp để hiệu chỉnh dao động thời gian thực (Dynamic Monitoring).
  • Tích hợp công nghệ Quét laser 3D (3D Terrestrial Laser Scanning - TLS) để quét đám mây điểm hoàn công toàn bộ bề mặt kết cấu cột, dầm, sàn nhằm xây dựng mô hình thông tin công trình số (As-built BIM).

Đối tượng hưởng lợi

┌─────────────────────────────────────────────────────────────────────────┐
│                      Lợi Ích Của Các Bên Liên Quan                     │
├─────────────────────────────────────────────────────────────────────────┤
│ 1. Kỹ Sư Trắc Địa & Chỉ Huy Trưởng Công Trường                          │
│    - Sở hữu quy trình thi công tường minh, bảng tính sai số trực quan.  │
│    - Giảm thiểu 70% thời gian xử lý sự cố lệch tim trục vách.           │
├─────────────────────────────────────────────────────────────────────────┤
│ 2. Đơn Vị Tổng Thầu Xây Dựng (Civil Contractors)                        │
│    - Rút ngắn chu kỳ thi công sàn (đạt tiến độ 5-7 ngày/sàn).           │
│    - Nghiệm thu kết cấu hình học đạt chuẩn TCXDVN 3972-85 ngay lần đầu. │
├─────────────────────────────────────────────────────────────────────────┤
│ 3. Giảng Viên & Sinh Viên Ngành Trắc Địa - Xây Dựng                     │
│    - Tài liệu tham khảo toàn diện kết hợp giữa lý thuyết sai số và      │
│      thực tế thi công nhà cao tầng tại Việt Nam.                        │
├─────────────────────────────────────────────────────────────────────────┤
│ 4. Nhà Nghiên Cứu & Cơ Quan Quản Lý Quy Chuẩn                           │
│    - Cơ sở dữ liệu thực nghiệm để hiệu chỉnh các hạn sai trắc địa       │
│      phù hợp với công nghệ bê tông cốp pha trượt hiện đại.              │
└─────────────────────────────────────────────────────────────────────────┘

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về thiết bị để triển khai phương pháp chiếu đứng là gì?

Cần tối thiểu 01 máy chiếu đứng quang học (độ chính xác $\pm 1/100.000$ như PZL) hoặc máy chiếu laser chuyên dụng; 01 máy toàn đạc điện tử có sai số đo góc $\le \pm 2''$, sai số đo cạnh $\le \pm (2\text{ mm} + 2\text{ ppm})$; 01 máy thủy bình tự động độ phóng đại $\ge 32\times$; cùng hệ thống bảng ngắm quang học chuyên dụng có chia vạch ô ly milimét.

2. Giới hạn chiều cao áp dụng của máy chiếu đứng PZL là bao nhiêu trước khi sai số vượt ngưỡng?

Máy PZL hoạt động ổn định và đảm bảo sai số vị trí điểm $\le \pm 1.5\text{ mm}$ cho các công trình có chiều cao lên tới $100 - 120\text{ m}$ (khoảng 30-35 tầng). Với các công trình siêu cao tầng vượt quá $150\text{ m}$, cần thiết lập sàn gốc phụ trung gian (ví dụ tại tầng kỹ thuật tầng 25) để hạn chế tích lũy sai số do khúc xạ không khí.

3. Phương pháp này xử lý như thế nào khi tòa nhà bị rung lắc mạnh do gió lớn trong lúc đo?

Nguyên tắc bất di bất dịch là dọi tâm quang học qua 4 vị trí bàn độ ($0^\circ, 90^\circ, 180^\circ, 270^\circ$). Vị trí điểm chiếu chính thức là trọng tâm của hình chữ nhật/tứ giác sai số tạo bởi 4 điểm ngắm. Trường hợp gió cấp 5 trở lên gây dao động biên độ lớn, công tác chiếu trục phải được tạm dừng và chuyển sang thực hiện vào sáng sớm khi khí quyển ổn định.

4. Tại sao không thể sử dụng trực tiếp máy toàn đạc điện tử đặt ngoài đường để bắn tọa độ lên tầng 30?

Khi đo ngắm lên tầng cao ở khoảng cách gần, góc ngẩng ống kính ($\alpha > 45^\circ - 60^\circ$) làm khuếch đại sai số độ nghiêng trục đứng của máy toàn đạc lên nhiều lần. Đồng thời, gương phản xạ đặt nghiêng ở mép sàn tầng cao sẽ tạo ra sai số góc tới và sai số do tâm gương không trùng tâm điểm đo.

5. Chi phí bảo trì mốc và kiểm chuẩn thiết bị định kỳ chiếm bao nhiêu ngân sách?

Chi phí kiểm định thiết bị tại các trung tâm đo lường chuẩn (kiểm tra ống thủy, độ lệch chuẩn tia chiếu) và bảo dưỡng mốc định kỳ chỉ chiếm khoảng $5 - 10%$ ngân sách trắc địa của dự án, nhưng đóng vai trò sống còn để ngăn ngừa rủi ro sai lệch hình học toàn khối tháp.

Kết luận

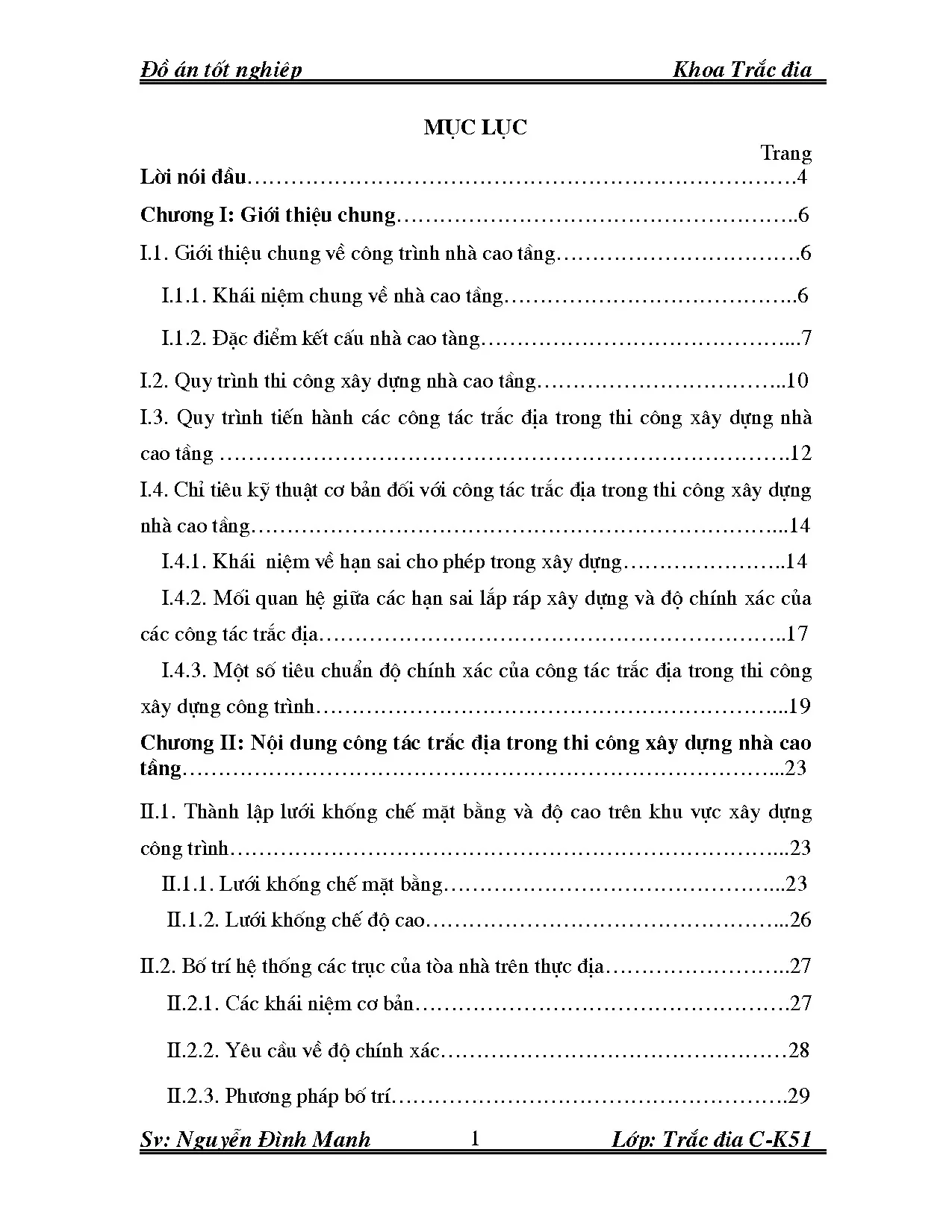

Đồ án tốt nghiệp "Công tác trắc địa trong thi công xây dựng nhà cao tầng" của tác giả Nguyễn Đình Mạnh đã giải quyết thành công bài toán kiểm soát hình học và độ thẳng đứng cho các công trình cao tầng hiện đại. Bằng việc xây dựng cơ sở toán học vững chắc ($m_{td} \le 0.20 \Delta_0$), tối ưu hóa mô hình lưới khống chế 2 cấp và chuẩn hóa quy trình chiếu đứng quang học PZL qua lỗ sàn kỹ thuật, giải pháp đã chứng minh tính khả thi tuyệt đối qua thực nghiệm tại công trình chung cư CT2.

Việc ứng dụng chuẩn xác các giải pháp trắc địa không chỉ đảm bảo an toàn chịu lực lâu dài cho công trình theo tiêu chuẩn TCXDVN 3972-85, mà còn mang lại giá trị kinh tế trực tiếp thông qua việc rút ngắn tiến độ và triệt tiêu các chi phí sửa chữa sai lệch kết cấu. Đây là tài liệu tham khảo kỹ thuật giá trị dành cho các kỹ sư trắc địa công trình, nhà thầu xây dựng và sinh viên chuyên ngành Trắc địa - Xây dựng đang tìm kiếm một giải pháp đo đạc thi công chuẩn xác và hiệu quả.
