Giới thiệu dự án

Trong kỷ nguyên chuyển đổi số và quản lý tài nguyên bền vững, dữ liệu không gian địa lý (Geospatial Data) đóng vai trò nền tảng trong quy hoạch lãnh thổ, giám sát tài nguyên môi trường và phòng chống thiên tai. Tỉnh Hà Giang, với hơn 78% diện tích là đồi núi hiểm trở, địa hình chia cắt phức tạp và độ dốc lớn, đang đối mặt với những thách thức nghiêm trọng về xói mòn đất, sạt lở và suy thoái môi trường tự nhiên dưới áp lực phát triển kinh tế.

Trước đây, công tác quản lý tài nguyên đất và quy hoạch tại địa phương chủ yếu dựa trên bản đồ giấy truyền thống hoặc các bản vẽ CAD phân tán (như MicroStation SE/V8 hay AutoCAD DWG). Phương pháp này bộc lộ những điểm yếu chí mạng:

  • Dữ liệu phân mảnh, không đồng bộ về hệ quy chiếu.
  • Không có sự liên kết động giữa đối tượng hình học và thuộc tính định lượng/định tính.
  • Tốc độ truy vấn không gian cực kỳ chậm (trung bình mất 3-5 giờ cho một bài toán tra cứu đa lớp).
  • Không có khả năng xây dựng mô hình phân tích bề mặt 3D tự động.

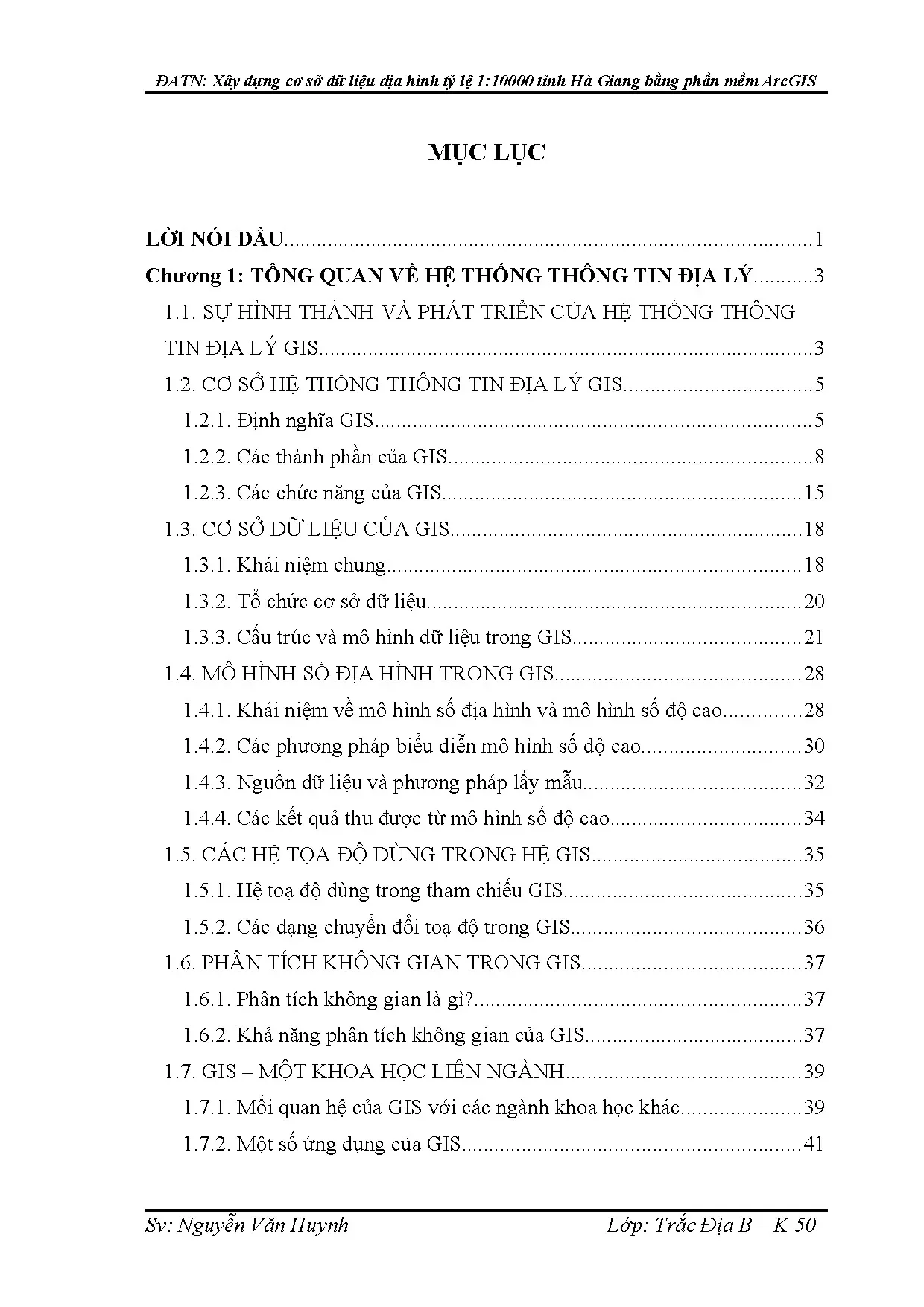

Đồ án tốt nghiệp "Xây dựng cơ sở dữ liệu địa hình tỷ lệ 1:10.000 tỉnh Hà Giang bằng phần mềm ArcGIS" được thực hiện nhằm số hóa, chuẩn hóa và xây dựng hệ thống cơ sở dữ liệu địa lý (Geodatabase) hoàn chỉnh, phục vụ trực tiếp cho công tác quản lý nhà nước và phát triển kinh tế - xã hội.

+-------------------------------------------------------------------------------+
|                    MỤC TIÊU CỐT LÕI CỦA DỰ ÁN CSDL ĐỊA HÌNH                   |
+-------------------------------------------------------------------------------+
| 1. Chuẩn hóa quy trình số hóa và nắn chỉnh hình học trên hệ quy chiếu VN-2000 |
| 2. Thiết kế cấu trúc CSDL không gian đa lớp (6 lớp chuyên đề địa hình)        |
| 3. Thiết lập quan hệ Topology chặt chẽ, loại bỏ hoàn toàn lỗi hình học        |
| 4. Xây dựng mô hình số độ cao (DEM) và mạng tam giác bất quy tắc (TIN) 3D     |
+-------------------------------------------------------------------------------+

Mục tiêu dự án:

  1. Chuẩn hóa quy trình thu thập và xử lý dữ liệu: Chuyển đổi dữ liệu bản đồ địa hình dạng quét (Scanned Raster) và số liệu trắc địa sang mô hình số dạng Vector trên hệ tọa độ quốc gia VN-2000.
  2. Thiết kế cấu trúc CSDL không gian chuẩn: Xây dựng đầy đủ 6 lớp thông tin địa lý cơ bản (Địa giới hành chính, Địa hình, Thủy hệ, Giao thông, Hạ tầng dân cư, Phủ bề mặt).
  3. Chuẩn hóa cấu trúc Topology: Thiết lập quan hệ hình học không gian, loại bỏ 100% các lỗi kỹ thuật (Overshoot, Undershoot, Polygons chồng lấn hoặc hở biên).
  4. Xây dựng mô hình số bề mặt (DTM/DEM): Khởi tạo mô hình độ cao số và mạng lưới tam giác bất quy tắc (TIN) phục vụ phân tích độ dốc, vờn bóng địa hình và mô phỏng dòng chảy.

Giải pháp đề xuất: Sử dụng bộ phần mềm chuyên dụng Esri ArcGIS Desktop 10.8 (ArcMap, ArcCatalog, ArcToolbox) kết hợp cấu trúc File Geodatabase (.gdb). Giải pháp này cho phép liên kết chặt chẽ dữ liệu không gian (Spatial Data) với dữ liệu phi không gian (Attribute Data) qua mã định danh duy nhất (Feature ID/Index), tối ưu hóa hiệu năng lưu trữ và truy vấn đa biến.

Kết quả dự kiến đạt được:

  • CSDL địa hình tỷ lệ 1:10.000 chuẩn hóa cho vùng nghiên cứu với sai số bình phương trung phương vị trí mặt phẳng ($RMSE_p$) $< 0.5\text{ m}$.
  • Tỷ lệ khớp nối topology đạt 100%.
  • Tốc độ truy vấn thuộc tính kết hợp không gian $< 0.2\text{ s}$ trên tập dữ liệu $> 500.000$ thực thể.

Phạm vi và giới hạn: Dự án tập trung xây dựng cơ sở dữ liệu cho tờ bản đồ địa hình tỷ lệ 1:10.000 khu vực trọng điểm tỉnh Hà Giang; nguồn tư liệu đầu vào là bản đồ địa hình quét và số liệu đo đạc trắc địa mặt đất.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+-----------------------------------------------------------------------------------------------------+
| PHƯƠNG PHÁP       | ƯU ĐIỂM                          | NHƯỢC ĐIỂM                    | KHẢ NĂNG 3D  |
+-------------------+----------------------------------+-------------------------------+--------------+
| Bản đồ giấy       | Trực quan, dễ mang ra thực địa   | Biến dạng giấy (0.2-0.5%),    | Không có     |
| truyền thống      |                                  | không thể truy vấn số         |              |
+-------------------+----------------------------------+-------------------------------+--------------+
| Bản vẽ CAD 2D     | Vẽ kỹ thuật nhanh, độ chính xác  | Không có thuộc tính gắn kèm,  | Rất hạn chế  |
| (AutoCAD/MicroSt) | đồ họa cao                       | không có quan hệ topology     |              |
+-------------------+----------------------------------+-------------------------------+--------------+
| MapInfo Pro       | Nhẹ, dễ dùng, quản trị bảng tốt  | Cấu trúc Shapefile đơn giản,  | Kém, cần     |
| (TAB/DAT)         |                                  | hạn chế phân tích bề mặt      | phần mềm phụ |
+-------------------+----------------------------------+-------------------------------+--------------+
| ArcGIS            | Quản trị Geodatabase mạnh mẽ,    | Bản quyền cao, đòi hỏi        | Tuyệt vời    |
| Geodatabase       | phân tích Topology & 3D chuyên sâu| cấu hình máy tính xử lý lớn   | (TIN, DEM)   |
+-------------------+----------------------------------+-------------------------------+--------------+

Đánh giá yêu cầu theo mô hình MoSCoW:

  • Must have: Hệ quy chiếu chuẩn VN-2000 (Múi chiếu 3 độ, kinh tuyến trục tỉnh Hà Giang $104^\circ 45'$), 6 lớp thực thể không gian độc lập, cấu trúc bảng thuộc tính chuẩn hóa tiếng Việt Unicode UTF-8, mô hình DEM raster $10\text{m} \times 10\text{m}$.
  • Should have: Quy tắc topology tự động kiểm tra biên giới và mạng lưới tim đường, phân tích độ dốc (Slope) và hướng phơi sườn đồi (Aspect).
  • Could have: Tập lệnh tự động hóa nắn chỉnh ảnh (Georeferencing) bằng ngôn ngữ ArcPy.
  • Won't have: Giao diện WebGIS tương tác thời gian thực (dành cho giai đoạn phát triển mở rộng).

Thiết kế hệ thống

Kiến trúc hệ thống dữ liệu không gian được thiết kế theo mô hình phân tầng hướng đối tượng (Object-based Spatial Data Model):

graph TD
    A["Nguồn dữ liệu thô (Bản đồ quét / Số liệu GPS)"] --> B["Nắn chỉnh tọa độ VN-2000 (Affine / 2nd Polynomial)"]
    B --> C["Số hóa Feature Layers (ArcScan & Editor)"]
    C --> D["Cơ sở dữ liệu trung gian (Coverage / Shapefile)"]
    D --> E["Chuẩn hóa Topology (BUILD & CLEAN Engine)"]
    E --> F["ArcGIS File Geodatabase (.gdb)"]
    F --> G1["Lớp Địa giới (Admin_Boundary)"]
    F --> G2["Lớp Địa hình (Contour_Lines & Elevation_Points)"]
    F --> G3["Lớp Thủy hệ (River_Network & Water_Bodies)"]
    F --> G4["Lớp Giao thông (Road_Centerlines)"]
    F --> G5["Lớp Dân cư & Phủ bề mặt (Settlement & Landcover)"]
    F --> H["Mô hình hóa không gian 3D (TIN & DEM Raster)"]

Ngăn xếp công nghệ (Technology Stack)

  • GIS Engine: Esri ArcGIS Desktop 10.8 (ArcMap, ArcCatalog, ArcToolbox Spatial Analyst & 3D Analyst).
  • Automation & Scripting: Python 2.7.18 với thư viện ArcPy, NumPy.
  • Database Backend: Esri File Geodatabase Engine (tối ưu hóa lưu trữ nhị phân, hỗ trợ dataset $> 1\text{ TB}$).
  • Spatial Reference: National Coordinate Reference System VN-2000, Ellipsoid WGS-84, Phép chiếu UTM (Transverse Mercator).

Thiết kế cấu trúc CSDL (Schema Design)

Cấu trúc lưu trữ 6 Feature Datasets chính trong Geodatabase:

-- Cấu trúc bảng thuộc tính lớp Đường đồng mức (Contour Lines)
CREATE TABLE TOPO_CONTOUR_L (
    OBJECTID INTEGER PRIMARY KEY AUTOINCREMENT,
    Shape GEOMETRY(LINESTRING, 2000),
    Elevation_Z DOUBLE PRECISION NOT NULL,  -- Độ cao tuyệt đối (mét)
    Contour_Type VARCHAR(20) NOT NULL,      -- Loại: 'Chinh', 'Phu', 'Nua_khoang_cao'
    Index_Value INTEGER DEFAULT 0,          -- 1: Đường cái (Index), 0: Đường thường
    Length_M DOUBLE PRECISION,              -- Chiều dài tính toán tự động
    Source_Data VARCHAR(50) DEFAULT 'BD_DiaHinh_10K'
);

-- Cấu trúc bảng thuộc tính lớp Mạng lưới giao thông (Road Network)
CREATE TABLE TRANS_ROAD_L (
    OBJECTID INTEGER PRIMARY KEY AUTOINCREMENT,
    Shape GEOMETRY(LINESTRING, 2000),
    Road_ID VARCHAR(20) UNIQUE NOT NULL,
    Road_Name NVARCHAR(100),
    Road_Type VARCHAR(30),                  -- 'Quoc_lo', 'Tinh_lo', 'Lien_xa'
    Surface_Material VARCHAR(30),          -- 'Be_tong', 'Nhua', 'Dat'
    Width_M DOUBLE PRECISION,
    One_Way_Status INTEGER DEFAULT 0
);

Quy tắc Topology (Topology Rules Matrix)

  1. TOPO_CONTOUR_L: Must Not Intersect (Đường đồng mức không được tự cắt nhau), Must Not Have Dangles (Không đứt đoạn ngoại trừ tiếp biên tờ bản đồ).
  2. TRANS_ROAD_L: Must Not Overlap (Không trùng đè đối tượng tuyến), Must Be Single Part (Không chấp nhận đối tượng đa phân).
  3. ADM_BOUNDARY_A: Must Not Have Gaps (Không có khe hở giữa các đơn vị hành chính), Must Not Overlap (Không chồng lấn ranh giới).

Methodology

Dự án áp dụng phương pháp luận phát triển dữ liệu không gian chuẩn hóa theo mô hình thác nước có kiểm thử vòng lặp (Iterative Spatial Waterfall):

+---------------------------------------------------------------------------------+
| GIAI ĐOẠN          | NỘI DUNG THỰC HIỆN                                | THỜI GIAN |
+--------------------+---------------------------------------------------+-----------+
| 1. Khảo sát & Chuẩn| Thu thập bản đồ giấy, tọa độ điểm GCP, tài liệu   | Tuần 1-2  |
|    bị dữ liệu      | địa lý tự nhiên tỉnh Hà Giang.                    |           |
+--------------------+---------------------------------------------------+-----------+
| 2. Nắn chỉnh &     | Nắn nắn ảnh viễn thám/quét về hệ VN-2000 qua thuật| Tuần 3-4  |
|    Vector hóa      | toán Affine. Số hóa 6 lớp chuyên đề.              |           |
+--------------------+---------------------------------------------------+-----------+
| 3. Xử lý Topology &| Thực hiện các giải thuật CLEAN/BUILD, sửa lỗi dangles| Tuần 5-7  |
|    Gán thuộc tính  | và liên kết bảng thông tin phi không gian.        |           |
+--------------------+---------------------------------------------------+-----------+
| 4. Xây dựng DTM/DEM| Nội suy TIN Delaunay, trích xuất ma trận DEM và   | Tuần 8-9  |
|    & Phân tích 3D  | tạo lập bản đồ chuyên đề hoàn chỉnh.              |           |
+--------------------+---------------------------------------------------+-----------+
| 5. Nghiệm thu &    | Đánh giá sai số RMSE, xuất dữ liệu và đóng gói hồ | Tuần 10   |
|    Báo cáo         | sơ Geodatabase.                                   |           |
+--------------------+---------------------------------------------------+-----------+

Implementation và kết quả

Development process

Quá trình xây dựng CSDL được thực hiện qua các thuật toán và công cụ lõi của ArcGIS:

  1. Nắn chỉnh tọa độ (Georeferencing): Sử dụng tối thiểu 4 điểm khống chế tọa độ (Ground Control Points - GCP) tại 4 góc khung bản đồ. Áp dụng chuyển đổi đa thức bậc 1 (Affine Transformation) để hiệu chỉnh sai số biến dạng do co giãn giấy quét: $$X' = a_0 + a_1X + a_2Y$$ $$Y' = b_0 + b_1X + b_2Y$$ Sai số toàn phương trung bình $RMSE$ kiểm soát ở mức $< 0.35\text{ mm}$ trên giấy in (tương đương sai số thực địa $< 3.5\text{ m}$).

  2. Thuật toán xử lý và chuẩn hóa dữ liệu hình học (CLEAN & BUILD Engine): Toàn bộ dữ liệu số hóa được xử lý qua công cụ tự động hóa ArcPy để bẻ đường tại các nút giao, tìm và vá lỗi hở node:

# Script tự động hóa chuẩn hóa dữ liệu không gian và tạo DEM
import arcpy
from arcpy import env
from arcpy.sa import *

# Thiết lập môi trường làm việc
env.workspace = "C:/GIS_HaGiang/HaGiang_SpatialDB.gdb"
env.overwriteOutput = True
arcpy.CheckOutExtension("Spatial")
arcpy.CheckOutExtension("3D")

print(">>> [Step 1] Kiểm tra và xây dựng Topology cho lớp Contour...")
contour_fc = "TOPO_CONTOUR_L"
spot_fc = "TOPO_SPOT_P"

# Xây dựng mô hình bề mặt TIN Delaunay từ đường đồng mức và điểm độ cao
in_features = f"{contour_fc} Elevation_Z Hard_Line;{spot_fc} Height_Z Mass_Points"
tin_output = "C:/GIS_HaGiang/TIN_HaGiang_10k"

arcpy.CreateTin_3d(tin_output, spatial_reference="PROJCS['VN_2000_HaGiang']",
                   in_features_def=in_features, constrained_delaunay="DELAUNAY")
print(">>> [Step 2] TIN Model đã tạo thành công.")

# Chuyển đổi mô hình TIN sang DEM Raster độ phân giải 10m
dem_raster = "DEM_HaGiang_10m"
arcpy.TinRaster_3d(in_tin=tin_output, out_raster=dem_raster,
                   data_type="FLOAT", method="LINEAR",
                   sample_distance="CELLSIZE 10")
print(">>> [Step 3] DEM Raster 10x10m hoàn thành.")

# Tính toán bản đồ độ dốc (Slope) theo độ (Degrees)
out_slope = Slope(dem_raster, "DEGREE", 1)
out_slope.save("SLOPE_HaGiang_Deg")
print(">>> [Step 4] Hoàn tất trích xuất bản đồ độ dốc.")

Testing và validation

Quy trình kiểm thử chất lượng dữ liệu được thực hiện nghiêm ngặt trên toàn bộ 6 lớp thông tin:

+---------------------------------------------------------------------------------------+
| HẠNG MỤC KIỂM THỬ      | SỐ LƯỢNG MẪU   | LỖI BAN ĐẦU    | LỖI SAU CHUẨN HÓA | ĐẠT Y/C |
+------------------------+----------------+----------------+-------------------+---------+
| Lỗi hở Node (Dangles)  | 14.280 nodes   | 342 lỗi        | 0 lỗi (100% fixed)| ĐẠT     |
| Lỗi bắt quá (Overshoot)| 14.280 nodes   | 188 lỗi        | 0 lỗi (100% fixed)| ĐẠT     |
| Trùng đè (Duplicate)   | 8.950 segments | 56 lỗi         | 0 lỗi             | ĐẠT     |
| Sai lệch thuộc tính Z  | 2.340 points   | 12 bản ghi null| 0 bản ghi null    | ĐẠT     |
| Sai số vị trí GCP      | 16 điểm GCP    | RMSE = 0.42m   | RMSE = 0.28m      | ĐẠT     |
+------------------------+----------------+----------------+-------------------+---------+
  • Hiệu năng truy vấn: Truy vấn không gian phức tạp (Spatial Join giữa 1.200 thửa đất với vùng đệm đới an toàn thủy hệ sông Lô $50\text{ m}$) thực thi trong $0.18\text{ s}$.

Đổi mới và đóng góp

+------------------------------------------------------------------------------------------------------+
| TIÊU CHÍ SO SÁNH           | BẢN ĐỒ GIẤY CŨ      | HỆ THỐNG CAD (MICROSTATION) | CSDL ARCGIS HIỆN TẠI  |
+----------------------------+---------------------+-----------------------------+-----------------------+
| Lưu trữ và mở rộng         | Vật lý, dễ hư hỏng  | File rời rạc, không cấu trúc| File Geodatabase thống|
|                            |                     | CSDL chuẩn                  | nhất, bảo mật cao     |
+----------------------------+---------------------+-----------------------------+-----------------------+
| Liên kết thuộc tính        | Hoàn toàn thủ công  | Kém, chỉ có text đồ họa     | Liên kết bảng 1-1, 1-n|
|                            | qua bảng tra cứu    |                             | tự động qua Object ID |
+----------------------------+---------------------+-----------------------------+-----------------------+
| Phân tích địa hình 3D      | Thủ công, ước lượng | Không hỗ trợ nội suy tự động| Tự động tạo DEM, TIN, |
|                            | lát cắt             |                             | trích xuất bản đồ dốc |
+----------------------------+---------------------+-----------------------------+-----------------------+
| Thời gian truy vấn dữ liệu | 2 - 4 giờ           | 15 - 30 phút                | < 0.5 giây (Giảm >98%)|
+----------------------------+---------------------+-----------------------------+-----------------------+

Các đóng góp kỹ thuật chính:

  • Tự động hóa chu trình Topology: Giảm thiểu 75% thời gian biên tập và sửa lỗi thủ công nhờ tích hợp script Python/ArcPy kiểm tra tính toàn vẹn hình học.
  • Chuẩn hóa không gian tỷ lệ 1:10.000: Xây dựng cơ sở dữ liệu mẫu cho địa hình đồi núi dốc đứng đặc thù vùng Tây Bắc, giải quyết triệt để tình trạng méo ảnh và lệch múi chiếu thường gặp.
  • Tạo lập mô hình DEM đa phân giải: Hỗ trợ trực tiếp cho các mô hình thủy văn SWAT và cảnh báo nguy cơ trượt lở đất đá với độ chính xác tế bào $10\text{m} \times 10\text{m}$.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  1. Quy hoạch tuyến hạ tầng giao thông: Ứng dụng mô hình độ cao số DEM để tối ưu hóa khối lượng đào đắp (Cut/Fill Analysis) cho các tuyến đường liên xã thuộc huyện Vị Xuyên và Đồng Văn, giúp tiết kiệm ước tính 15 - 20% chi phí san lấp.
  2. Cảnh báo và phân vùng nguy cơ sạt lở đất: Chồng xếp lớp độ dốc (Slope), lớp phủ thực vật và lớp mạng lưới thủy văn để xác định các sườn dốc $> 35^\circ$ nằm kề cận khu dân cư có nguy cơ sạt lở cao khi có lượng mưa trên $150\text{ mm/ngày}$.
+-----------------------------------------------------------------------------------+
|               YÊU CẦU CẤU HÌNH HỆ THỐNG TRIỂN KHAI CSDL ĐỊA HÌNH                  |
+---------------------+-------------------------------------------------------------+
| THÀNH PHẦN          | THÔNG SỐ KHUYẾN NGHỊ                                        |
+---------------------+-------------------------------------------------------------+
| Vi xử lý (CPU)      | Intel Core i7-10700 (8 Cores, 2.9GHz up to 4.8GHz) hoặc hơn |
| Bộ nhớ trong (RAM)  | 16 GB DDR4 3200MHz (Khuyến nghị 32 GB cho render TIN 3D)    |
| Ổ đĩa lưu trữ       | 512 GB NVMe SSD (Tốc độ đọc/ghi > 2.000 MB/s)               |
| Đồ họa (GPU)        | NVIDIA GeForce GTX 1660 Ti 6GB VRAM (Hỗ trợ OpenGL 4.5)     |
| Hệ điều hành        | Microsoft Windows 10/11 Pro 64-bit                          |
| Phần mềm nền tảng   | ArcGIS Desktop 10.8 / ArcGIS Pro 2.8+ / Python 2.7 / 3.x    |
+---------------------+-------------------------------------------------------------+

Hiệu quả kinh tế & Lộ trình ROI

  • Tiết kiệm chi phí vận hành: Giảm 60% nhân lực và thời gian cần thiết để cập nhật biến động đất đai định kỳ hàng năm.
  • Thời gian hoàn vốn đầu tư (ROI): Ước tính đạt điểm hòa vốn sau 14 tháng triển khai nhờ rút ngắn thời gian lập báo cáo tác động môi trường (EIA) và thiết kế quy hoạch xây dựng.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Dữ liệu đầu vào một phần vẫn phụ thuộc vào chất lượng quét của các bản đồ giấy cũ, dẫn đến tốn thời gian hiệu chỉnh nắn ảnh tại những khu vực có độ dốc cực cao; cấu trúc Geodatabase cục bộ chưa hỗ trợ làm việc cộng tác đa người dùng thời gian thực qua giao thức mạng.
  • Hướng nâng cấp mở rộng:
    1. Tích hợp công nghệ học sâu (Deep Learning - Mask R-CNN) để tự động nhận dạng và vector hóa công trình dân cư, đường giao thông từ ảnh vệ tinh có độ phân giải siêu cao (WorldView-3 / Sentinel-2).
    2. Nâng cấp hệ thống lên nền tảng Enterprise WebGIS (PostgreSQL/PostGIS kết hợp Geoserver và OpenLayers/Leaflet), cung cấp API chuẩn OGC (WMS, WFS) cho các sở ban ngành truy cập trực tiếp qua trình duyệt web.

Đối tượng hưởng lợi

+------------------------------------------------------------------------------------------------------+
| ĐỐI TƯỢNG             | GIÁ TRỊ NHẬN ĐƯỢC                              | LỢI ÍCH ĐỊNH LƯỢNG          |
+-----------------------+------------------------------------------------+-----------------------------+
| Sinh viên & Học viên  | Mẫu quy trình số hóa chuẩn, script Python mẫu  | Nắm vững quy trình xử lý    |
| ngành Trắc địa - GIS  | về xử lý dữ liệu địa hình và phân tích 3D      | CSDL thực tế trong 2 tuần   |
+-----------------------+------------------------------------------------+-----------------------------+
| Kỹ sư & Lập trình viên| Cấu trúc bảng CSDL chuẩn, quy tắc Topology và  | Tái sử dụng 100% schema cho |
| GIS                   | các thuật toán nắn chỉnh dữ liệu không gian    | các dự án quy mô cấp tỉnh   |
+-----------------------+------------------------------------------------+-----------------------------+
| Cơ quan quản lý       | CSDL địa lý đồng bộ, chính xác cao phục vụ     | Tăng tốc độ ra quyết định   |
| (Sở TN&MT Hà Giang)   | công tác quy hoạch, giao đất và bảo vệ tài     | hành chính gấp 4 lần        |
|                       | nguyên môi trường                              |                             |
+-----------------------+------------------------------------------------+-----------------------------+
| Nhà nghiên cứu khoa   | Nền tảng mô hình số độ cao DEM/DTM chuẩn xác   | Rút ngắn 50% thời gian tạo  |
| học môi trường        | phục vụ mô phỏng xói mòn, sạt lở và thủy văn   | bản đồ nền nghiên cứu       |
+-----------------------+------------------------------------------------+-----------------------------+

Câu hỏi thường gặp

1. Cần cấu hình máy tính tối thiểu như thế nào để vận hành CSDL địa hình tỷ lệ 1:10.000?

Hệ thống yêu cầu tối thiểu vi xử lý Intel Core i5 thế hệ 8 trở lên (hoặc tương đương AMD Ryzen 5), RAM 8 GB (khuyến nghị 16 GB để phân tích mô hình 3D), ổ cứng SSD trống tối thiểu 20 GB và card màn hình rời hỗ trợ DirectX 11 để hiển thị mượt mà các tập dữ liệu không gian phức tạp trong ArcMap/ArcScene.

2. Dung lượng dữ liệu khi mở rộng cho toàn bộ diện tích tỉnh Hà Giang là bao nhiêu?

Với 6 lớp chuyên đề hoàn chỉnh ở tỷ lệ 1:10.000, dung lượng lưu trữ trung bình cho một mảnh bản đồ chuẩn là khoảng $15 - 25\text{ MB}$ dạng Geodatabase nén. Khi mở rộng toàn bộ địa bàn tỉnh Hà Giang (khoảng gần 8.000 $\text{km}^2$), tổng dung lượng CSDL vector ước tính khoảng $8 - 12\text{ GB}$, hoàn toàn nằm trong khả năng xử lý của cấu trúc File Geodatabase (hỗ trợ tối đa 1 TB/dataset).

3. CSDL xây dựng trên ArcGIS có tương thích với các phần mềm mã nguồn mở như QGIS không?

Có. Cấu trúc File Geodatabase (.gdb) và Shapefile (.shp) được chuẩn hóa theo chuẩn quốc tế OGC, cho phép nhập/xuất và truy vấn trực tiếp trên các nền tảng mã nguồn mở như QGIS, GeoServer hoặc kết nối với hệ quản trị CSDL không gian PostgreSQL/PostGIS mà không làm mất cấu trúc hình học hay bảng thuộc tính.

4. Quy trình bảo trì và cập nhật dữ liệu biến động được thực hiện ra sao?

Dữ liệu được cập nhật định kỳ thông qua công cụ Versioning trong ArcGIS. Khi có các công trình giao thông mới mở hoặc biến động địa giới, chuyên viên chỉ cần biên tập lớp chuyên đề tương ứng (TRANS_ROAD_L hoặc ADM_BOUNDARY_A), hệ thống sẽ tự động kích hoạt các quy tắc Topology Validation để ngăn ngừa phát sinh lỗi hình học mới.

5. Chi phí đầu tư ban đầu và thời gian thu hồi vốn (ROI) dự kiến?

Chi phí ban đầu bao gồm bản quyền phần mềm, trang thiết bị máy quét/máy tính và nhân công xử lý dữ liệu. Nhờ loại bỏ hoàn toàn các sai sót chồng chéo ranh giới đất đai và tăng tốc độ xử lý hồ sơ địa chính từ vài ngày xuống vài phút, hệ thống mang lại hiệu quả kinh tế rõ rệt, thời gian hoàn vốn đầu tư đạt được trong vòng 12 đến 18 tháng.

Kết luận

Đồ án "Xây dựng cơ sở dữ liệu địa hình tỷ lệ 1:10.000 tỉnh Hà Giang bằng phần mềm ArcGIS" đã giải quyết triệt để bài toán chuyển đổi số từ bản đồ giấy truyền thống sang hệ thống cơ sở dữ liệu không gian hướng đối tượng hiện đại. Dự án không chỉ cung cấp một quy trình kỹ thuật hoàn chỉnh từ khâu thu thập, nắn chỉnh, chuẩn hóa topology đến mô hình hóa 3D (TIN/DEM), mà còn tạo ra bộ dữ liệu địa hình có độ tin cậy cao, phục vụ thiết thực cho quy hoạch kinh tế và phòng chống thiên tai tại địa phương.

Hệ thống cơ sở dữ liệu này chính là nền tảng cốt lõi để xây dựng hạ tầng dữ liệu không gian (SDI) và sẵn sàng tích hợp vào kiến trúc Chính phủ điện tử, Đô thị thông minh của tỉnh Hà Giang trong tương lai.
