Tổng quan về giáo trình

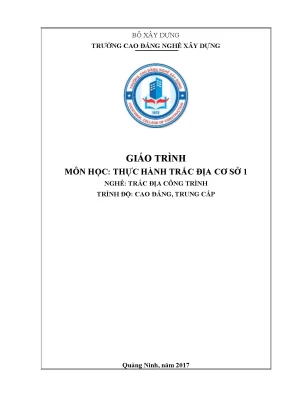

Giáo trình môn học “Thực hành trắc địa cơ sở 1” được biên soạn bởi Trường Cao đẳng Nghề Xây dựng (thuộc Bộ Xây dựng) tại Quảng Ninh năm 2017. Tài liệu đóng vai trò là học phần thực hành nòng cốt trong chương trình đào tạo trình độ Cao đẳng và Trung cấp nghề Trắc địa công trình. Đồng thời, giáo trình được sử dụng làm tài liệu đào tạo thực hành cho học sinh, sinh viên các khối ngành kỹ thuật liên quan bao gồm Xây dựng dân dụng và công nghiệp, và Kỹ thuật Cấp thoát nước.
Mục tiêu học tập trọng tâm của giáo trình nhằm củng cố và mở rộng hệ thống lý thuyết trắc địa đã học; rèn luyện kỹ năng thao tác chuẩn xác trên các loại máy móc và dụng cụ trắc địa; nắm bắt quy trình công nghệ đo vẽ thành lập bản đồ địa hình tỷ lệ 1:500 hoặc 1:1000 và trắc dọc, trắc ngang (mặt cắt); đồng thời hoàn thiện năng lực tính toán nội nghiệp, bình sai số liệu và tổng hợp báo cáo kỹ thuật.
Cấu trúc giáo trình được thiết kế theo tiến trình thực hiện công tác trắc địa thực tế, phân chia thành 10 bài học liên hoàn:
- Bài 1: Chuẩn bị dụng cụ, thiết bị, vật tư và khảo sát địa điểm thực tập.
- Bài 2: Sử dụng thước thép, máy kinh vĩ, máy và mia thủy chuẩn.
- Bài 3: Thành lập lưới tứ giác trắc địa, bình sai đơn giản.
- Bài 4: Thành lập lưới đường chuyền, bình sai đơn giản.
- Bài 5: Thành lập đường chuyền thủy chuẩn khép kín, bình sai đơn giản.
- Bài 6: Thành lập lưới thủy chuẩn phù hợp, bình sai đơn giản.
- Bài 7: Đo chi tiết địa hình, địa vật.
- Bài 8: Vẽ chi tiết địa hình địa vật.
- Bài 9: Đối chiếu ngoài thực địa.
- Bài 10: Biên tập bình đồ địa hình.
Điểm đặc sắc của tài liệu là tính chuẩn mực hóa về quy trình thực hành ngoại nghiệp và thuật toán xử lý nội nghiệp. Toàn bộ các thao tác kỹ thuật đều gắn liền với các điều kiện hình học, công thức hiệu chỉnh sai số, bảng mẫu ghi chép dã ngoại và hạn sai kỹ thuật định lượng theo quy chuẩn trắc địa hiện hành.
Nội dung kiến thức cốt lõi
TIẾN TRÌNH TÁC NGHIỆP TRẮC ĐỊA
Các chương và chủ đề chính
Bài 1: Công tác chuẩn bị thiết bị, vật tư và địa bàn
Hướng dẫn tổ chức nhân sự theo nhóm từ 5–6 người; công tác bàn giao và bảo quản thiết bị; quy cách chế tạo cọc mốc gỗ (chiều dài 20–25 cm, đường kính 20–25 mm, đỉnh đóng đinh nhỏ làm tâm mốc, chôn nhô không quá 1 cm), cọc tiêu (ống dài 1–1,3 m, đường kính 20–25 mm); chuẩn bị 7 loại sổ đo dã ngoại (sổ đo góc bằng, sổ đo chi tiết, sổ đo chiều dài, sổ đo thủy chuẩn hình học, sổ đo thủy chuẩn mặt cắt, sổ thu hoạch hàng ngày, sổ tính nội nghiệp) cùng các vật tư vẽ kỹ thuật (giấy A0, giấy ô ly A1).
Bài 2: Vận hành và kiểm nghiệm thiết bị đo đạc
Cung cấp cấu tạo chi tiết và nguyên lý làm việc của máy kinh vĩ (quang học, điện tử) và máy thủy chuẩn (tự động, điện tử, quang học). Trình bày trình tự 4 bước định tâm và cân bằng máy kinh vĩ: định tâm sơ bộ, cân bằng sơ bộ qua bọt thủy tròn, cân bằng chính xác qua bọt thủy dài và định tâm chính xác qua dọi tâm quang học.
Quy định phương pháp kiểm nghiệm và khắc phục các sai số hình học chủ yếu:
- Trên máy kinh vĩ: Kiểm nghiệm trục ngắm $CC \perp$ trục quay ống kính $QQ$ qua việc xác định sai số $2C = (N_1 \pm 180^\circ) - N_2$; kiểm nghiệm trục quay ống kính $QQ \perp$ trục quay máy $VV$ (sai số $2i$); kiểm nghiệm trục ống thủy dài $TT \perp VV$; kiểm nghiệm và hiệu chỉnh chỉ tiêu $MO = (Ph + Tr - 180^\circ)/2$.
- Trên máy thủy chuẩn: Kiểm nghiệm trục ống thủy dài $LL$ song song trục ngắm $CC$ thông qua kiểm tra sai số giao chéo và sai số góc $i$ theo công thức $i = \frac{h}{D_{AB}}$ (với $h = (b_1 - a_1) + (a_2 - b_2)$); kiểm nghiệm độ ổn định trục ngắm khi điều quang trên cung tròn bán kính $R = 50\text{ m}$ (hạn sai $\le 4\text{ mm}$); kiểm nghiệm bộ phận tự cân bằng (hạn sai $\le 1\text{ mm}$).
Bài 3 & Bài 4: Xây dựng lưới khống chế mặt bằng và bình sai
- Lưới tứ giác trắc địa: Thiết kế đồ hình với cạnh từ 200–300 m, góc từ $30^\circ \le \beta \le 120^\circ$. Kỹ thuật đo góc bằng phương pháp toàn vòng ($n = 2$ vòng đo), giá trị đặt trên hướng chuẩn: $$b_0 = \frac{(i - 1) \cdot 180^\circ}{n} + 10'$$ Quy trình kiểm tra sai số khép hướng chuẩn, sai số $2C$, tính hướng quy "0", sai số khép hình $w_1 \le 1'30''$, sai số khép góc đối đỉnh $w_2, w_3 \le 1'00''$, sai số tam giác $w_4 \dots w_7 \le 1'00''$. Xử lý bình sai góc, bình sai điều kiện cực, giải tam giác theo định lý sin và tính tọa độ đỉnh $(X, Y)$.
- Lưới đường chuyền kinh vĩ: Áp dụng cho các dạng đường chuyền khép kín, phù hợp hoặc đường chuyền nhánh ($\le 3$ điểm). Tiêu chuẩn kỹ thuật: chiều dài cạnh trung bình 150–250 m (cạnh ngắn nhất $\ge 20\text{ m}$, dài nhất $\le 350\text{ m}$), sai số trung phương đo góc $30''$, sai số khép tương đối $1/2000$ hoặc $1/1000$. Đo dài bằng thước thép có xét đến 4 số hiệu chỉnh: nhiệt độ ($\Delta_1$), lực kéo ($\Delta_2$), độ võng ($\Delta_3$), độ nghiêng ($\Delta_4$).
Bài 5 & Bài 6: Xây dựng lưới khống chế độ cao và bình sai
Thiết lập tuyến đo thủy chuẩn hình học từ giữa xuất phát từ mốc cơ sở $R_0$ qua các mốc khống chế $A, B, C, D$. Áp dụng quy trình đọc số mia theo trật tự Sau - Trước - Trước - Sau ($S-T-T-S$).
Hạn sai kỹ thuật quy định: khoảng cách máy đến mia $\le 75\text{ m}$, chênh lệch khoảng cách máy - mia $\le \pm 5\text{ m}$, sai số khép chênh cao trạm máy giữa 2 lần đo $\le 5\text{ mm}$. Sai số khép giới hạn toàn tuyến: $$f_{cf} = 50\sqrt{L}\text{ (mm)}$$ (với $L$ là tổng chiều dài tuyến tính bằng km). Phân phối số hiệu chỉnh $V_{hi}$ tỉ lệ thuận với chiều dài đoạn đo $S_i$.
Bài 7 đến Bài 10: Đo vẽ chi tiết, đối chiếu thực địa và thành lập bình đồ
Kỹ thuật đo chi tiết bằng phương pháp toàn đạc: đặt máy tại điểm khống chế, định hướng về điểm gốc đưa bàn độ về $0^\circ 00' 00''$, đo chiều cao máy $i_m$, đọc góc bằng $\beta$, góc đứng $V$, khoảng cách nghiêng $D$ và chỉ giữa trên mia $l$.
Tính toán khoảng cách ngang $S = D \cdot \cos^2 V$ và độ cao điểm chi tiết. Hướng dẫn chọn điểm đặc trưng địa hình (đỉnh đồi, yên ngựa, phân thủy, tụ thủy) và địa vật; vẽ sơ họa trạm đo; biểu diễn dáng đất bằng đường đồng mức và biên tập bản đồ địa hình tỷ lệ 1:500 hoặc 1:1000.
| Hạng mục kỹ thuật | Thiết bị / Dụng cụ chính | Chỉ tiêu / Giới hạn sai số cho phép |
|---|---|---|
| Đo góc bằng | Máy kinh vĩ quang học / điện tử, cọc tiêu $\varnothing 21$ | Chênh lệch giữa 2 vòng đo $\le 45''$; Sai số $2C \le \Delta t$ |
| Đo cạnh lưới | Thước thép 30m / 50m, lực kế kéo căng | Sai số tương đối đo đi - đo về $\le 1/2000$ (cạnh gốc $\le 1/5000$) |
| Đo cao hình học | Máy thủy chuẩn, mia gỗ / nhôm hai mặt, cóc mia | Khoảng cách ngắm $\le 75\text{ m}$; Sai số khép tuyến $f_h \le 50\sqrt{L}\text{ (mm)}$ |
| Đo vẽ chi tiết | Máy kinh vĩ, thước 2m đo cao máy, mia địa hình | Định hướng chuẩn $0^\circ 00' 00''$; Đọc số chỉ giữa chính xác đến mm |
Kiến thức nền tảng được xây dựng
Giáo trình củng cố và hiện thực hóa các khối kiến thức lý thuyết cơ bản:
- Hệ thống lý thuyết nền tảng: Nguyên lý quang hình học ứng dụng trong hệ thống ống kính ngắm; nguyên lý đo cao hình học từ giữa; lý thuyết sai số quan trắc và phân phối sai số ngẫu nhiên; giải tích hình học và thuật toán lượng giác trong tính toán tọa độ phẳng $(X, Y)$ và độ cao $(H)$.
- Các nguyên lý tác nghiệp cốt lõi: Nguyên tắc phát triển mạng lưới "từ tổng thể đến cục bộ, từ bậc cao đến bậc thấp"; nguyên lý "làm gần đúng dần" trong thao tác định tâm - cân bằng máy; nguyên lý đo đảo kính (thuận/nghịch) và đọc hai mặt mia (đen/đỏ) nhằm loại trừ sai số chế tạo của thiết bị.
- Hệ thống biểu mẫu và thuật toán bình sai: Chuẩn hóa phương pháp tính toán trên bảng số liệu: bảng tính bình sai góc và điều kiện cực của tứ giác trắc địa, bảng bình sai gia số tọa độ, bảng tính chênh cao và phân phối sai số khép độ cao.
Kỹ năng phát triển
- Kỹ năng thao tác kỹ thuật: Cài đặt, định tâm bằng dọi quang học/laser, cân bằng bọt thủy tròn và ống thủy dài; ngắm bắt tiêu, xoay vi động và khử hoàn toàn hiện tượng thị sai; đọc và ghi chép số đọc trên thang đo vi mét, bàn độ quang học và vạch khắc chữ E trên mia thủy chuẩn.
- Kỹ năng tính toán và phân tích nội nghiệp: Kiểm tra điều kiện hạn sai dã ngoại tại trạm máy; tính toán số hiệu chỉnh vật lý cho chiều dài thước thép (nhiệt độ, độ võng, lực kéo); thực hiện hoàn chỉnh các bảng tính bình sai góc, bình sai cạnh và bình sai độ cao.
- Năng lực tác nghiệp thực tế: Tổ chức vận hành tổ đo ngoại nghiệp 5–6 người; ghi chép sổ đo thực địa đúng chuẩn kỹ thuật (không tẩy xóa, tuân thủ thứ tự trạm); vẽ sơ họa địa hình và biên tập bản đồ địa hình tỷ lệ lớn đáp ứng yêu cầu kỹ thuật chuyên ngành.
Phương pháp giảng dạy và học tập
Mô hình đào tạo của giáo trình tuân thủ phương pháp giảng dạy tích hợp lý thuyết gắn liền với thao tác thực địa. Quá trình học tập được tổ chức tuần tự theo các bước: tiếp nhận đề cương $\rightarrow$ kiểm tra và nhận bàn giao thiết bị $\rightarrow$ thao tác mẫu $\rightarrow$ tác nghiệp theo nhóm $\rightarrow$ tính toán nội nghiệp $\rightarrow$ nghiệm thu sản phẩm hàng ngày.
Sinh viên được biên chế theo các nhóm tác nghiệp từ 5 đến 6 thành viên, luân chuyển định kỳ các vai trò:
- Trưởng nhóm: chịu trách nhiệm nhận/trả máy, điều phối công việc và nộp báo cáo nghiệm thu.
- Người đứng máy: trực tiếp thực hiện định tâm, cân bằng, ngắm mục tiêu và đọc số đo.
- Người đi mia / giữ cọc tiêu: dựng mia, giữ cọc tiêu thẳng đứng tại các điểm mốc và điểm chi tiết địa hình.
- Người ghi sổ đo: ghi chép trung thực các giá trị đọc số vào biểu mẫu dã ngoại, thực hiện tính toán kiểm tra sai số tại chỗ.
- Người vẽ sơ họa: phác thảo vị trí trạm máy, các điểm chi tiết và địa vật xung quanh.
TỔ CHỨC NHÓM THỰC HÀNH NGOẠI NGHIỆP
(5 - 6 Sinh viên)
Giáo trình quy định hệ thống đánh giá kết quả học tập dựa trên các tiêu chí định lượng:
- Tính chuyên cần: Người học phải tham gia tối thiểu từ 80% đến 100% thời gian thực hành theo quy định.
- Độ chính xác kỹ thuật: Toàn bộ kết quả đo góc, đo cạnh, đo chênh cao ngoại nghiệp phải nằm trong giới hạn hạn sai cho phép.
- Chất lượng nội nghiệp: Hoàn thành đầy đủ, chính xác các bảng tính bình sai lưới tọa độ và độ cao.
- Chất lượng sản phẩm: Bản đồ địa hình tỷ lệ 1:500 hoặc 1:1000 và bản vẽ mặt cắt đạt yêu cầu kỹ thuật trình bày và độ chính xác hình học.
- Kiểm tra cá nhân: Đạt bài kiểm tra kỹ năng thao tác máy và xử lý số liệu cá nhân khi kết thúc môn học.
- Bảo quản thiết bị: Bàn giao đầy đủ, nguyên vẹn trang thiết bị và dụng cụ trắc địa đã mượn.
Điểm nổi bật và cập nhật
Tài liệu thể hiện rõ các quy chuẩn kỹ thuật và đặc thù thiết bị đo đạc thực tế:
- Hệ thống hóa thiết bị đo đa dạng: Giáo trình phân loại chi tiết các thế hệ máy móc: từ máy kinh vĩ quang học, cơ học đến kinh vĩ điện tử; máy thủy chuẩn quang học có ốc vi động parabol đến máy thủy chuẩn tự cân bằng, thủy chuẩn điện tử và laser.
- Chuẩn hóa công thức kiểm nghiệm hình học: Hệ thống hóa các thuật toán xử lý sai số thiết bị trước khi đưa vào vận hành (sai số trục ngắm $2C$, sai số trục quay $2i$, chỉ tiêu $MO$, sai số góc $i$, sai số giao chéo và kiểm tra bộ tự cân bằng).
- Tích hợp công thức hiệu chỉnh độ dài toàn diện: Khi sử dụng thước thép, giáo trình cung cấp đủ 4 công thức hiệu chỉnh vật lý (nhiệt độ $\Delta_1$, lực kéo $\Delta_2$, độ võng $\Delta_3$, chênh cao $\Delta_4$), đảm bảo tính chính xác cho cạnh đo dã ngoại đạt sai số tương đối $\le 1/2000$.
- Tính thực tiễn trong công trình: Quy trình đo thủy chuẩn mặt cắt (chiều dài tuyến 300–400 m dọc trục đường, khoảng cách điểm mia 10 m) gắn liền với yêu cầu khảo sát thiết kế hạ tầng giao thông, kênh mương và cấp thoát nước.
Đối tượng sử dụng giáo trình
Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:
- Sinh viên chuyên ngành: Học sinh, sinh viên các lớp Cao đẳng và Trung cấp nghề Trắc địa công trình; sinh viên chuyên ngành Xây dựng Dân dụng và Công nghiệp, Kỹ thuật Cấp thoát nước.
- Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành môn học lý thuyết “Trắc địa cơ sở” hoặc “Trắc địa đại cương”; nắm vững kiến thức lượng giác, hình học phẳng, hệ tọa độ địa lý và nguyên lý cấu tạo máy trắc địa cơ bản.
- Giảng viên chuyên ngành: Sử dụng làm tài liệu chuẩn để lập kế hoạch đào tạo thực hành, thiết lập các chỉ tiêu hạn sai kỹ thuật ($\Delta t, f_{cf}$), tổ chức chia nhóm và đánh giá nghiệm thu sản phẩm đo đạc dã ngoại.
- Kỹ thuật viên hiện trường: Dùng làm tài liệu tra cứu các quy trình kiểm nghiệm máy kinh vĩ, máy thủy chuẩn, phương pháp ghi sổ đo chuẩn và các bước lập bảng bình sai đơn giản trong công tác trắc địa công trình.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với trình độ và ngành học nào?
Tài liệu được thiết kế chuyên biệt cho hệ Cao đẳng và Trung cấp nghề Trắc địa công trình, đồng thời dùng trong chương trình thực hành trắc địa của các ngành Xây dựng dân dụng và công nghiệp, Kỹ thuật Cấp thoát nước.
2. Cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?
Sinh viên cần học xong học phần lý thuyết Trắc địa cơ sở, nắm vững nguyên lý đo góc bằng, đo góc đứng, đo cao hình học, đo chiều dài và các công thức lượng giác phục vụ tính toán tọa độ phẳng.
3. Giáo trình này khác biệt như thế nào so với sách lý thuyết trắc địa thông thường?
Tài liệu tập trung toàn bộ vào kỹ năng tác nghiệp thực địa: từ chuẩn bị cọc mốc, thao tác định tâm - cân bằng máy, cách khử thị sai, xử lý sai số $2C, 2i, MO, i$, cách ghi 7 loại sổ đo dã ngoại đến các bảng tính bình sai số liệu cụ thể.
4. Điều kiện kỹ thuật bắt buộc để hoàn thành học phần thực hành là gì?
Người học phải tham gia tối thiểu 80% thời gian thực hành, có số liệu đo ngoại nghiệp nằm trong hạn sai cho phép, hoàn thành chính xác các bảng tính bình sai nội nghiệp, vẽ đạt yêu cầu bản đồ địa hình 1:500/1:1000 và vượt qua bài kiểm tra thao tác cá nhân.
5. Tài liệu tham khảo chính được tác giả trích dẫn trong giáo trình là gì?
Tài liệu tham khảo cốt lõi được nêu trong giáo trình là cuốn “Trắc địa cơ sở” của các tác giả Nguyễn Trọng San, Đinh Công Hòa và Đào Quang Hiếu.
Kết luận
Giáo trình “Thực hành trắc địa cơ sở 1” (Trường Cao đẳng Nghề Xây dựng, 2017) là tài liệu chuẩn hóa quy trình đào tạo thực nghiệm trắc địa công trình. Nội dung giáo trình cung cấp phương pháp tiếp cận logic, từ khâu chuẩn bị vật tư, kiểm nghiệm trang thiết bị, thành lập lưới khống chế mặt bằng và độ cao, đến kỹ thuật đo vẽ chi tiết và biên tập bản đồ địa hình.
Lộ trình học tập khuyến nghị cho người học là thực hiện tuần tự 10 bài học theo đúng trình tự dã ngoại: làm chủ thao tác thiết bị cơ bản $\rightarrow$ kiểm nghiệm và loại trừ sai số hình học $\rightarrow$ xây dựng và bình sai lưới khống chế $\rightarrow$ đo vẽ chi tiết và thành lập sản phẩm bản đồ địa hình 1:500 hoặc 1:1000 hoàn chỉnh. Người học nên kết hợp nghiên cứu giáo trình cùng cuốn “Trắc địa cơ sở” (Nguyễn Trọng San, Đinh Công Hòa, Đào Quang Hiếu) để nắm vững cả lý thuyết lẫn năng lực tác nghiệp hiện trường.
