Tổng quan về giáo trình

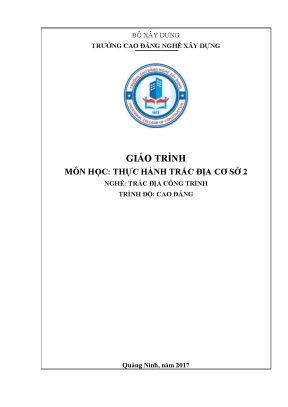

Giáo trình Thực hành trắc địa cơ sở 2 là tài liệu đào tạo thực hành chuyên ngành thuộc chương trình đào tạo nghề Trắc địa công trình ở trình độ Cao đẳng, do Trường Cao đẳng Nghề Xây dựng (Bộ Xây dựng) biên soạn và ban hành năm 2017 tại Quảng Ninh. Môn học giữ vai trò cầu nối trung gian giữa lý thuyết trắc địa đại cương và các ứng dụng đo đạc công trình ngoài thực địa.

Mục tiêu học tập của giáo trình hướng đến việc cung cấp cho sinh viên năng lực thực hiện trọn vẹn quy trình công nghệ đo vẽ thành lập bản đồ địa hình (tỷ lệ 1:500 hoặc 1:1000) và đo thủy chuẩn lập mặt cắt dọc (tỷ lệ ngang 1:500, tỷ lệ đứng 1:50). Sinh viên được củng cố kiến thức lý thuyết, rèn luyện kỹ năng thao tác chuẩn xác trên các loại máy trắc địa quang cơ và điện tử, làm quen với công tác tính toán xử lý số liệu nội nghiệp, bình sai mạng lưới và biên tập bản đồ số.

Cấu trúc giáo trình bao gồm 9 bài thực hành được sắp xếp theo logic tịnh tiến của một dự án trắc địa thực tế: từ khâu chuẩn bị vật tư, kiểm nghiệm thiết bị, thiết kế và đo đạc mạng lưới khống chế mặt bằng - độ cao, đến đo chi tiết địa hình, xử lý dữ liệu và xuất bản đồ.

Điểm đặc sắc của tài liệu là việc kết hợp chặt chẽ giữa các phương pháp đo đạc truyền thống (đo góc toàn vòng bằng máy kinh vĩ, đo cao hình học từ giữa bằng máy thủy bình) với các công nghệ đo đạc hiện đại (khai thác máy toàn đạc điện tử Leica TS02-7'', trút dữ liệu qua phần mềm Leica Survey Office).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 9 bài thực hành chuyên đề:

  • Bài 1: Chuẩn bị dụng cụ, thiết bị, vật tư và khảo sát địa điểm thực tập: Quy định công tác tổ chức nhóm đo (5–6 sinh viên), chế độ nhận/trả và bảo quản thiết bị; tiêu chuẩn chế tạo cọc mốc gỗ (chiều dài 20–25 cm, đường kính 20–25 mm, đóng nhô cao không quá 1 cm có đinh đánh dấu tâm), cọc tiêu (dài 1–1,3 m), que đếm sắt (dài 30–40 cm, bộ 11 que) và các loại sổ đo kỹ thuật.
  • Bài 2: Sử dụng máy toàn đạc điện tử: Cấu tạo chi tiết máy Leica TS02-7''; thiết lập hệ thống bù nghiêng (Tilt corr), bù sai số góc ngang (Hz corr); cài đặt thông số đo dài EDM (chế độ RL_SHORT, IR_FILE, Prism const); khai báo trạm máy, góc định hướng (Surveying); vận hành các chương trình ứng dụng (Tie Distance, Area & Volume, Stakeout, Free Station); truyền trút dữ liệu qua phần mềm Leica Survey Office.
  • Bài 3: Thành lập lưới đa giác trung tâm - giải tích cấp 2: Thiết kế đồ hình lưới trên bản đồ địa hình cũ; ước tính độ chính xác các yếu tố đặc trưng (cạnh yếu, góc phương vị, vị trí điểm); phương pháp đo góc toàn vòng 2–3 vòng đo; công thức đặt góc hướng mở đầu $b_0 = (i-1) \cdot 180^\circ / n + 10'$; kiểm tra hạn sai 2C và sai số khép hướng chuẩn $\Delta t$; tính toán bình sai sơ bộ góc và giải gần đúng cạnh tam giác theo định lý Sin.
  • Bài 4: Thành lập lưới đường chuyền cấp 2, bình sai chặt chẽ: Bố trí tuyến đường chuyền có chiều dài cạnh $100\text{ m} \le S \le 250\text{ m}$; đo góc, đo cạnh; thiết lập phương trình số hiệu chỉnh và giải bài toán bình sai chặt chẽ.
  • Bài 5: Thành lập đường chuyền thủy chuẩn nhiều vòng khép kín hạng IV, bình sai trên sơ đồ - phương pháp Popov: Đo chênh cao bằng phương pháp đo cao hình học từ giữa; tính toán phân phối sai số khép trên sơ đồ lưới nhiều vòng.
  • Bài 6: Thành lập lưới thủy chuẩn có một điểm nút: Thiết lập mạng lưới độ cao có điểm nút; bình sai xác định độ cao các mốc khống chế.
  • Bài 7: Đo chi tiết địa hình, địa vật bằng phương pháp toàn đạc: Xác định tọa độ và độ cao các điểm đặc trưng của địa hình, địa vật; lập bản vẽ sơ họa trạm máy.
  • Bài 8: Thành lập bản đồ số: Xử lý dữ liệu đo chi tiết, số hóa các yếu tố địa vật, nội suy đường đồng mức trên máy tính.
  • Bài 9: Đối chiếu ngoài thực địa, xuất bản đồ: Kiểm tra thực địa, hiệu chỉnh sai lệch và in ấn bản đồ địa hình theo quy chuẩn kỹ thuật.

Kiến thức nền tảng được xây dựng

  • Lý thuyết sai số và nguyên lý đo: Nguyên lý phân tích nguồn sai số đo góc theo mô hình tổng hợp $m^2 = m_1^2 + m_2^2 + m_3^2 + m_4^2 + m_5^2$; nguyên tắc đồng ảnh hưởng $m_i = m / \sqrt{5}$; sai số trung phương đo cạnh thực nghiệm $m_D = a + b \cdot 10^{-6}D$.
  • Quy chuẩn đo cao kỹ thuật: Nguyên lý đo cao từ giữa với máy thủy bình; kiểm soát hạn sai khoảng cách máy – mia ($\le 70\text{ m}$), chênh lệch khoảng cách trạm đo ($\le \pm 5\text{ m}$), cộng dồn toàn tuyến ($\le \pm 10\text{ m}$), sai số khép độ cao giới hạn $f_{cf} = 50\sqrt{L}\text{ (mm)}$ với $L$ là tổng chiều dài tuyến tính bằng kilômét.
  • Hệ thống tính toán trắc địa: Phép tính chuyển phương vị $\alpha_{i+1} = \alpha_i \pm C_i \mp 180^\circ$; tính tọa độ bài toán thuận $X_j = X_i + S_{ij}\cos\alpha_{ij}$, $Y_j = Y_i + S_{ij}\sin\alpha_{ij}$; công thức Iunge giải bài toán giao hội góc thuận.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Định tâm máy bằng tia laser, cân bằng bọt thủy điện tử; đo góc đảo kính (vị trí bàn độ trái - phải); kiểm nghiệm và hiệu chỉnh quang cơ (ống thủy, chỉ chữ thập, sai số chỉ tiêu $M_0$); thiết lập tham số cổng truyền dữ liệu RS232/Bluetooth (Baudrate, Databits, Parity).
  • Kỹ năng phân tích số liệu: Kiểm tra tính logic và hợp lệ của sổ đo ngoại nghiệp; tính toán số hiệu chỉnh góc $V_{Ai} = -f_i / 3$; bình sai lưới tam giác và lưới đường chuyền theo phương pháp số bình phương nhỏ nhất.
  • Kỹ năng thực thi dự án: Tổ chức mặt bằng khảo sát, quản lý phân công nhóm đo, thiết lập bản vẽ sơ họa trạm máy, vẽ bản đồ địa hình trên giấy A0 và mặt cắt trên giấy ô ly A1.

Phương pháp giảng dạy và học tập

Giáo trình triển khai theo mô hình thực hành ứng dụng kết hợp giữa công tác đo đạc ngoại nghiệp tại hiện trường và xử lý số liệu nội nghiệp tại phòng tính toán.

Quá trình học tập được tổ chức thông qua mô hình làm việc nhóm (mỗi nhóm từ 5 đến 6 sinh viên). Nhóm trưởng chịu trách nhiệm điều phối, ký nhận và bàn giao thiết bị hàng ngày tại phòng máy, đồng thời thực hiện luân chuyển vị trí đo (người đứng máy, người ghi sổ, người dựng gương/mia, người chạy cọc) nhằm đảm bảo mọi học viên đều làm chủ toàn bộ các khâu kỹ thuật.

Nội dung bài tập gắn liền với các tình huống kỹ thuật chuẩn hóa:

  • Thiết lập mạng lưới đa giác trung tâm giải tích cấp 2 với hơn 5 điểm mốc hoặc đường chuyền cấp 2 từ 4 đến 6 mốc.
  • Thực hiện đo góc bằng theo phương pháp đo toàn vòng (đối với trạm có từ 3 hướng ngắm trở lên) hoặc đo góc đơn (trạm có 2 hướng ngắm), tuân thủ góc đặt hướng chuẩn $b_0$.
  • Thực hiện đo cao hình học theo quy phạm kỹ thuật, đọc chỉ đen/chỉ đỏ trên mia gỗ hai mặt, kiểm tra độ lệch chênh cao không quá $\pm 5\text{ mm}$ và biến động hằng số mia không quá $\pm 3\text{ mm}$.

Phương pháp đánh giá học phần quy định rõ ràng:

  • Yêu cầu tham gia tối thiểu 80% thời gian thực hành theo quy định.
  • Toàn bộ kết quả đo ngoại nghiệp phải nằm trong phạm vi hạn sai cho phép (sai số khép tam giác cấp 2 không vượt quá $40''$, sai số trung phương đo góc không quá $10''$, sai số tương đối cạnh khởi đầu đạt tối thiểu $1:20000$).
  • Hoàn thành đầy đủ và chính xác hệ thống sổ đo, bảng tính toán bình sai, bản vẽ sơ họa, bản đồ địa hình và mặt cắt dọc.
  • Vượt qua bài kiểm tra kỹ năng thao tác thực hành cá nhân kết thúc môn học và hoàn trả đầy đủ thiết bị đã mượn.

Hướng dẫn tự học tập trung vào việc ghi chép sổ thu hoạch thực hành hàng ngày, tự giải lại các bài toán mẫu (bình sai góc sơ bộ, giải cạnh tam giác theo định lý Sin, tính tọa độ theo công thức Iunge) và tra cứu các quy chuẩn kỹ thuật chuyên ngành.

Điểm nổi bật và cập nhật

Giáo trình cập nhật các nội dung kỹ thuật đồng bộ với thực tế sản xuất trắc địa:

  • Tích hợp hướng dẫn sử dụng thiết bị toàn đạc điện tử tiên tiến: Cung cấp tài liệu chi tiết về cấu trúc phần cứng, giao diện màn hình và hệ thống phím chức năng của dòng máy Leica TS02-7'', cùng các dòng máy đo dài điện quang phổ biến như Wild (TC600, TC1610, DI1600), Sokkia (SET 2B, SET 3B, RED 2) và máy thủy bình điện tử SOUTH.
  • Ứng dụng phần mềm chuyên dụng trong quản lý dữ liệu: Hướng dẫn cài đặt và vận hành gói phần mềm Leica Survey Office với các công cụ thành phần: Data Exchange Manager (trao đổi tệp tọa độ, mã code), Coordinate Editor (xử lý dữ liệu tọa độ), Codelist Manager (quản lý mã đặc tả địa vật) và Software Upload (cập nhật ứng dụng hệ thống).
  • Khai thác các chương trình đo chuyên dụng trên máy: Hướng dẫn quy trình thực hiện các bài toán trắc địa cài sẵn trong bộ nhớ máy như Free Station (giao hội nghịch xác định tọa độ trạm máy), Tie Distance (đo khoảng cách gián tiếp theo phương pháp đa giác hoặc xuyên tâm), Stakeout (chuyển điểm thiết kế ra thực địa) và Area & Volume (đo tính diện tích, khối tích).
  • Gắn kết trực tiếp với quy chuẩn sản xuất: Hệ thống hạn sai, công thức tính toán và phương pháp kiểm nghiệm máy móc đều được trích xuất trực tiếp từ Quy phạm đo vẽ bản đồ địa hình tỷ lệ lớn hiện hành.

Đối tượng sử dụng giáo trình

Giáo trình Thực hành trắc địa cơ sở 2 được thiết kế cho các nhóm đối tượng cụ thể:

  • Sinh viên cao đẳng ngành Trắc địa công trình: Tài liệu học tập bắt buộc cho sinh viên trong giai đoạn thực hành chuyên sâu nhằm hoàn thiện kỹ năng đo đạc ngoại nghiệp và xử lý dữ liệu nội nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành môn học lý thuyết Trắc địa cơ sở, nắm vững kiến thức toán học giải tích phẳng, hình học lượng giác, lý thuyết sai số cơ bản và các phép chiếu tọa độ (Gauss-Kruger, UTM).
  • Giảng viên chuyên ngành: Sử dụng làm đề cương chuẩn để phân bổ giáo án thực hành, lập kế hoạch bố trí trạm máy, kiểm tra hạn sai kỹ thuật và tổ chức nghiệm thu kết quả đo đạc hàng ngày của các nhóm học viên.
  • Kỹ thuật viên và cán bộ kỹ thuật hiện trường: Tài liệu tham khảo hữu ích để tra cứu quy trình kiểm nghiệm máy kinh vĩ, máy thủy bình, máy toàn đạc, cũng như các biểu mẫu tính toán bình sai và phương pháp đo khoảng cách gián tiếp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn chính thức cho học sinh, sinh viên bậc cao đẳng thuộc ngành Trắc địa công trình, đồng thời phù hợp cho sinh viên các ngành kỹ thuật xây dựng công trình cần thực hành đo vẽ bản đồ và lập mặt cắt.

2. Cần kiến thức nền nào để học?
Học viên cần hoàn thành học phần lý thuyết Trắc địa cơ sở, có kỹ năng tính toán toán học cơ bản (lượng giác, ma trận giải tích) và hiểu biết về hệ tọa độ trắc địa.

3. Điểm khác biệt với giáo trình khác?
Giáo trình tập trung hoàn toàn vào quy trình thực nghiệm, cung cấp các bước thao tác chi tiết trên thiết bị thực tế (Leica TS02-7'', máy thủy chuẩn SOUTH), chuẩn hóa hệ thống bảng biểu ghi sổ đo và hướng dẫn từng bước tính toán bình sai từ sơ bộ đến chặt chẽ.

4. Làm sao để tự học hiệu quả?
Người học cần bám sát trình tự 10 bước thực hành được nêu trong đề cương: từ nhận máy, kiểm nghiệm thiết bị, bố trí lưới, đo đạc ngoại nghiệp, tính toán bình sai theo công thức mẫu, đến biên tập bản đồ và ghi sổ thu hoạch hàng ngày.

5. Có tài liệu bổ trợ nào kèm theo?
Giáo trình kết nối với tài liệu lý thuyết nền tảng Trắc địa cơ sở của nhóm tác giả Nguyễn Trọng San – Đinh Công Hòa – Đào Quang Hiếu, phần mềm Leica Survey Office và các quy phạm đo vẽ bản đồ địa hình hiện hành.

Kết luận

Giáo trình Thực hành trắc địa cơ sở 2 của Trường Cao đẳng Nghề Xây dựng là tài liệu đào tạo thực hành trắc địa mang tính hệ thống và chuẩn mực kỹ thuật cao. Giáo trình xây dựng lộ trình học tập logic qua 9 bài học thực tế, giúp sinh viên phát triển toàn diện từ kỹ năng thao tác thiết bị quang học, toàn đạc điện tử đến kỹ thuật tính toán bình sai và xuất bản đồ số địa hình tỷ lệ 1:500 – 1:1000. Việc kết hợp chặt chẽ với giáo trình lý thuyết của các tác giả Nguyễn Trọng San, Đinh Công Hòa, Đào Quang Hiếu tạo nên một chỉnh thể tài liệu phục vụ hiệu quả cho công tác đào tạo nghề trắc địa công trình.
