Tổng quan về giáo trình

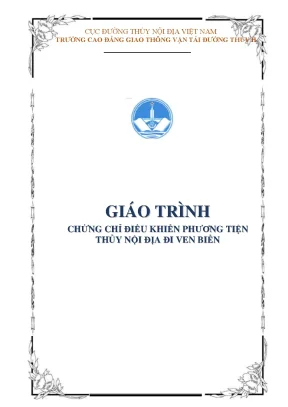

Giáo trình Chứng chỉ Điều khiển phương tiện thủy nội địa đi ven biển do ThS. Nguyễn Văn Hiền biên soạn, được ban hành dưới sự quản lý của Cục Đường thủy nội địa Việt Nam và Trường Cao đẳng Giao thông Vận tải Đường thủy II. Giáo trình giữ vị trí tài liệu giảng dạy nghiệp vụ chuyên ngành, phục vụ đào tạo và sát hạch cấp chứng chỉ chuyên môn cho đội ngũ thuyền viên, người lái phương tiện thủy nội địa mở rộng phạm vi hoạt động ra các tuyến ven biển.

Mục tiêu học tập của giáo trình được xác định cụ thể theo chuẩn đầu ra của từng mô-đun:

  • Kiến thức: Người học nắm vững các khái niệm tọa độ địa dư ($\varphi, \lambda$), hệ đơn vị đo lường hàng hải; hiểu nguyên lý hoạt động của các trang thiết bị dẫn đường điện tử; nhận biết quy luật khí tượng thủy văn, các yếu tố tạo thành thời tiết và cơ chế hình thành bão tại vùng biển Việt Nam; nắm chắc hệ thống báo hiệu hàng hải theo Quy chuẩn kỹ thuật quốc gia và Quy tắc phòng ngừa va chạm tàu thuyền trên biển.
  • Kỹ năng: Thao tác thành thạo trên hải đồ (xác định tọa độ, phương vị, khoảng cách, vẽ hướng đi); vận hành các thiết bị hàng hải (GPS, máy đo sâu hồi âm SONAR, Radar, la bàn); thực hiện đồ giải tương đối tránh va; điều động tàu đi theo hướng la bàn dưới ảnh hưởng của gió, dòng chảy; điều động xử lý tình huống khẩn cấp như vớt người ngã xuống nước và hành trình trong điều kiện tầm nhìn xa bị hạn chế.

Cấu trúc giáo trình gồm 3 môn học chính:

  1. Môn học 1: Hàng hải học (MH 01 - 62 giờ)
  2. Môn học 2: Pháp luật Hàng hải Việt Nam (MH 02 - 31 giờ)
  3. Môn học 3: Điều động tàu (MH 03)

Cách tiếp cận của tài liệu là kết hợp chặt chẽ giữa cơ sở lý thuyết toán học - vật lý trắc địa và quy trình tác nghiệp chuẩn hóa trên phòng học hải đồ cùng tàu huấn luyện thực tế. Điểm đặc sắc của giáo trình là sự tích hợp trực tiếp các quy chuẩn kỹ thuật chuyên ngành như Thông tư số 17/2010/TT-BGTVT, tiêu chuẩn thiết bị hàng hải của Tổ chức Hàng hải Quốc tế (IMO) và chuỗi số liệu thực nghiệm khí tượng thủy văn 55 năm tại Biển Đông.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phát triển tuần tự từ lý thuyết nền tảng đến kỹ năng vận hành thiết bị, phân tích môi trường và quy trình pháp lý, điều động tàu:

  • Môn học 1 - Bài 1: Địa văn (30 giờ): Trình bày mô hình hình dạng Trái Đất (mặt vật lý thật, dạng Geoid và dạng quy ước hình cầu bán kính $r = 6.377.116\text{ m}$; bán trục lớn $a \approx 6.378.245\text{ m}$, bán trục nhỏ $b \approx 6.356.863\text{ m}$). Định nghĩa các đường điểm cơ bản (địa trục $P_n P_s$, cực, cung vòng lớn, cung vòng nhỏ, xích đạo, vĩ tuyến, kinh tuyến gốc Greenwich). Giới thiệu hệ đơn vị đo lường hàng hải ($1\text{ NM} = 1852\text{ m} = 10\text{ liên}$; $1\text{ foot} = 0,3048\text{ m}$; $1\text{ fathom} = 6\text{ feet} = 1,83\text{ m}$). Thiết lập các góc phương hướng trên biển: Hướng thật ($HT$), Phương vị thật ($PT$), Phương vị thật nghịch ($PTN = PT \pm 180^\circ$), Góc mạn ($G$), Hướng địa từ ($HD$), Phương vị địa từ ($PD$), Hướng la bàn ($HL$), Phương vị la bàn ($PL$). Trình bày khái niệm hải đồ, phép chiếu đẳng giác, đẳng diện, tỷ lệ xích, hệ thống ký hiệu và quy trình giải 4 bài toán cơ bản trên hải đồ cùng phương pháp xác định vị trí tàu bằng 2 phương vị hoặc 2 khoảng cách.
  • Môn học 1 - Bài 2: Thiết bị Hàng hải (20 giờ): Cung cấp cấu trúc và nguyên lý vận hành của 4 nhóm thiết bị chính:
    • Hệ thống định vị toàn cầu GPS: Khâu không gian (24 vệ tinh trên 6 mặt phẳng quỹ đạo độ cao $20.200\text{ km}$, góc nghiêng $55^\circ$, tần số $L_1, L_2$, mã P và C/A), khâu điều khiển (trạm giám sát và trạm trung tâm Colorado Springs), khâu sử dụng (máy dẫn đường GPS Navigator) và nguyên lý giao thoa mặt cầu đẳng trị xác định tọa độ từ khoảng cách thời gian trễ ($D = C \cdot \Delta t$).
    • Máy đo sâu hồi âm: Nguyên lý truyền nhận xung siêu âm SONAR với vận tốc sóng trong nước $1500\text{ m/s}$ ($H = \frac{\Delta T \cdot 1500}{2}$).
    • Máy đo tốc độ và khoảng cách: Tốc độ kế thủy lực và tốc độ kế áp lực đo chênh lệch áp lực tĩnh và áp lực động quanh vỏ tàu.
    • Radar hàng hải: Các khối chức năng (Anten, máy phát xung siêu cao tần, máy thu khuếch đại, màn hiện sóng Display, máy biến dòng), các thông số kỹ thuật (góc mở ngang $2^\circ - 4^\circ$, góc mở đứng $15^\circ - 30^\circ$, tốc độ quét anten $18 - 23\text{ vòng/phút}$), các vùng mù, quạt râm, khu chết; hệ thống nút điều khiển theo quy ước IMO và kỹ thuật đồ giải tương đối tránh va xác định hướng đi thật ($HT_B$), tốc độ thật ($V_B$) của tàu lạ và cự ly tiếp cận an toàn nhỏ nhất ($D_{min} \ge 2\text{ NM}$).
  • Môn học 1 - Bài 3: Khí tượng thủy văn (10 giờ): Khảo sát cấu trúc khí quyển theo chiều thẳng đứng (đối lưu, bình lưu, trung gian, nhiệt, điện ly); các yếu tố thời tiết (nhiệt độ, khí áp với công thức quy đổi $H\text{ (mmHg)} = \frac{3}{4}P\text{ (mb)}$, độ ẩm tuyệt đối, tương đối, sức trương hơi nước); hoàn lưu gió (gió mùa Đông Bắc, Đông Nam, gió đất - gió biển, gió biểu kiến); phân loại mây (mây Frông, nhiễu động, bức xạ) và giáng thủy; cơ chế xoáy thuận, xoáy nghịch; đặc tính bão nhiệt đới (mắt bão, sóng bão tính theo công thức độ cao sóng $H_s = V_g \cdot 0,9$, bảng phân chia cấp sóng từ cấp 0 đến cấp 9); số liệu thống kê tần suất bão tại Biển Đông và Tây Thái Bình Dương (chuỗi dữ liệu 1911–1965); nguyên nhân và phân loại hải lưu.
  • Môn học 2 - Bài 1: Báo hiệu, tín hiệu đường biển (5 giờ): Trích dẫn và giải thích chi tiết các quy chuẩn kỹ thuật theo Thông tư số 17/2010/TT-BGTVT của Bộ Giao thông Vận tải: báo hiệu hai bên luồng (phía phải màu xanh lục chóp nón, phía trái màu đỏ chóp trụ), báo hiệu chuyển hướng luồng (chớp nhóm 2+1), hệ thống báo hiệu phương vị 4 hướng (Bắc - chớp nhanh/rất nhanh; Đông - chớp nhóm 3; Nam - chớp nhóm 6 + chớp dài; Tây - chớp nhóm 9), báo hiệu chướng ngại vật biệt lập (hai quả cầu đen, chớp nhóm 2), báo hiệu vùng nước an toàn (sọc đỏ trắng, tín hiệu Morse chữ "A"), báo hiệu chuyên dùng (màu vàng chữ "X"), báo hiệu chướng ngại vật mới phát hiện (tín hiệu Racon chữ "D"), chập tiêu và đăng tiêu.
  • Môn học 2 - Bài 2 & Bài 3: Quy tắc phòng ngừa va chạm và Hoa tiêu hàng hải (25 giờ): Quy định hành trình của tàu thuyền khi nhìn thấy nhau; bố trí hệ thống đèn hành trình, dấu hiệu ban ngày; tín hiệu âm thanh và ánh sáng điều động; quy chế hoạt động và trách nhiệm của hoa tiêu hàng hải trong vùng nước cảng biển.
  • Môn học 3: Điều động tàu: Kỹ thuật dẫn tàu theo hướng la bàn khi có và không có tác động của gió, dòng chảy; phương pháp điều động tàu tìm kiếm và vớt người ngã xuống nước (phương pháp vòng lượn $360^\circ$ và phương pháp tìm kiếm khi phát hiện muộn); kỹ thuật điều động tàu khi tầm nhìn xa bị hạn chế bằng hỗ trợ định vị GPS và Radar.

Kiến thức nền tảng được xây dựng

  • Lý thuyết hình học không gian và lượng giác cầu: Ứng dụng trong việc xác định tọa độ mặt đất, sai số bán kính Trái Đất, nguyên lý chiếu đồ Mercator và các phép toán giải tam giác vị trí trên mặt phẳng hải đồ.
  • Nguyên lý truyền dẫn sóng âm và sóng vô tuyến điện từ: Cơ sở vật lý của kỹ thuật đo sâu hồi âm SONAR trong môi trường nước biển ($c = 1500\text{ m/s}$), truyền phát tín hiệu vệ tinh GPS đa kênh, phát xạ và phản xạ chùm sóng vô tuyến siêu cao tần của Radar hàng hải.
  • Cơ học chất lưu và nhiệt động lực học khí quyển: Quy luật biến thiên khí áp theo nhiệt độ, nguyên lý sinh gió, sự hình thành các hoàn lưu gió mùa nhiệt đới, lực Coriolis làm lệch hướng gió và dòng chảy, chu trình nhiệt khép kín duy trì cấu trúc xoáy thuận nhiệt đới.
  • Hệ thống hóa quy chuẩn kỹ thuật an toàn hàng hải: Khung pháp lý chuẩn mực của Hệ thống Báo hiệu Hàng hải Quốc tế (IALA vùng A) được nội luật hóa qua Quy chuẩn kỹ thuật quốc gia (Thông tư 17/2010/TT-BGTVT).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Thao tác sử dụng bộ công cụ hải đồ (thước song song, thước tam giác, compa hai đầu nhọn, compa chì); hiệu chỉnh độ lệch la bàn ($\Delta L$); cài đặt tối ưu thông số Radar (độ sáng Brilliance, độ hội tụ Focus, độ lợi Gain, khử nhiễu biển Sea Clutter, khử nhiễu mưa Rain Clutter, điều hưởng Tuning); vận hành máy định vị GPS Navigator và giải mã tín hiệu hồi âm SONAR.
  • Kỹ năng phân tích và tính toán: Xử lý sai số vận tốc tàu khi đo phương vị ($V_t < 15\text{ knot}$ và $V_t > 15\text{ knot}$); thiết lập véc-tơ đồ giải tương đối trên màn ảnh Radar để tính toán khoảng cách tiếp cận gần nhất ($D_{min}$); xác định góc dạt do gió biểu kiến ($V_{bk}$); tính toán độ cao sóng biển ($H_s$) dựa trên tốc độ gió ($V_g$).
  • Năng lực thực hành nghề nghiệp: Nhận dạng chính xác hệ thống phao tiêu, đèn biển, chập tiêu ban ngày và ban đêm; phân tích bản đồ báo bão và bản tin thời tiết của cơ quan khí tượng; điều động phương tiện cập luồng an toàn, duy trì hướng đi ổn định trong điều kiện dòng chảy phức tạp và xử lý chính xác quy trình cứu nạn thuyền viên rơi xuống nước.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp (competency-based training), kết hợp chặt chẽ giữa giảng dạy lý thuyết chuyên môn và huấn luyện kỹ năng thực hành thao tác.

       Lý thuyết chuyên đề (Hải đồ, Radar, Khí tượng, Pháp luật)
        Thực hành Mô phỏng (Phòng học Hải đồ: 4 bài toán, Đồ giải Radar)
        Huấn luyện Thực tế (Trên tàu huấn luyện: Dẫn tàu, Cứu sinh 360°)
         Đánh giá Năng lực (Kiểm tra môn học & Thi cấp Chứng chỉ)

Quá trình tổ chức đào tạo triển khai qua các hình thức cụ thể:

  • Giảng dạy lý thuyết trên lớp: Giảng viên truyền đạt các khái niệm định lượng, công thức tính toán và các điều khoản pháp luật thông qua giáo án trực quan, sơ đồ khối thiết bị và bảng phân loại quy chuẩn.
  • Thực hành tại phòng học hải đồ chuyên dụng: Người học được trang bị hải đồ thật cùng bộ dụng cụ tiêu chuẩn (thước song song, compa đo, thước ba càng) để giải quyết 4 bài toán hải đồ cơ bản:
    1. Cho một điểm $A$, tìm tọa độ $(\varphi_A, \lambda_A)$.
    2. Cho tọa độ $(\varphi_B, \lambda_B)$, xác định vị trí điểm $B$ trên hải đồ.
    3. Cho hai điểm $A, B$, xác định hướng đi ($H_{AB}$) và khoảng cách ($S_{AB}$) bằng thang vĩ độ.
    4. Cho điểm $C$, hướng $HT_{CD}$ và khoảng cách $S_{CD}$, tìm điểm $D$.
  • Bài tập tình huống và đồ giải Radar: Thực hiện các bài tập vẽ véc-tơ chuyển động tương đối của tàu lạ qua các mốc thời gian ($t_1, t_2 = t_1 + 3\text{ phút}, t_3 = t_2 + 3\text{ phút}$); xác định đường chuyển động tương đối $HT_0$, khoảng cách cực cận $OK = D_{min}$; tính véc-tơ tốc độ $V_B$ và hướng đi $HT_B$; lựa chọn góc bẻ lái sang phải ($CF$), sang trái ($CE$) hoặc giảm tốc độ ($CM$) để đảm bảo $D_{min} \ge 2\text{ NM}$.
  • Thực hành trên tàu huấn luyện: Huấn luyện trực tiếp kỹ năng dẫn tàu theo la bàn trong điều kiện gió bạt, dòng chảy; thực hiện thao tác bẻ lái điều động cứu người ngã xuống nước theo phương pháp quay trở $360^\circ$ và vận hành máy thu GPS, Radar khi tầm nhìn xa bị hạn chế.
  • Phương pháp đánh giá: Kết hợp đánh giá thường xuyên qua bài tập thực hành thao tác hải đồ và kiểm tra kết thúc môn học (Môn 1: kiểm tra 2 giờ; Môn 2: kiểm tra 1 giờ; Môn 3: kiểm tra kỹ năng thao tác thực hành điều động tàu).
  • Hướng dẫn tự học: Học viên cần chủ động tra cứu các ký hiệu hải đồ tiêu chuẩn, rèn luyện kỹ năng đọc bản tin dự báo bão, vẽ đường đi tâm bão lên bản đồ báo bão và tự kiểm tra khả năng nhận dạng các tín hiệu ánh sáng, âm thanh quy định trong COLREGs và Thông tư 17/2010/TT-BGTVT.

Điểm nổi bật và cập nhật

Nội dung giáo trình thể hiện tính chuẩn mực học thuật và bám sát thực tiễn ngành hàng hải thông qua các yếu tố kỹ thuật then chốt:

  1. Chuẩn hóa theo Quy chuẩn Kỹ thuật Quốc gia: Giáo trình tích hợp nguyên văn các quy định phân loại, màu sắc, dấu hiệu đỉnh, đặc tính chớp ánh sáng và thông số kỹ thuật của báo hiệu hàng hải từ Thông tư số 17/2010/TT-BGTVT ngày 05/07/2010 của Bộ Giao thông Vận tải. Điều này giúp học viên tiếp cận trực tiếp với hệ thống văn bản quy phạm pháp luật đang có hiệu lực thi hành tại các vùng nước cảng biển và luồng hàng hải Việt Nam.
  2. Cập nhật tiêu chuẩn vận hành thiết bị quốc tế IMO: Hệ thống thuật ngữ, ký hiệu công tắc, phím chức năng của máy Radar hàng hải được biên soạn hoàn toàn theo tiêu chuẩn của Tổ chức Hàng hải Quốc tế (IMO). Các chức năng như Relative Motion, True Motion, Head Up, North Up, Sea Clutter, Rain Clutter, Variable Marker được mô tả chi tiết, hỗ trợ người học làm chủ các dòng Radar hiện đại.
  3. Khai thác dữ liệu thực nghiệm khí tượng thủy văn Biển Đông: Tài liệu không chỉ trình bày lý thuyết khí quyển tổng quát mà đưa vào số liệu thống kê khí hậu thực nghiệm trong 55 năm (1911–1965). Các số liệu cụ thể gồm: tần suất trung bình 9,6 cơn bão/năm tại khu vực Biển Đông và Tây Thái Bình Dương (trong đó 60% từ Thái Bình Dương di chuyển vào và 40% hình thành tại chỗ); trung bình 2,5 cơn bão/năm đổ bộ trực tiếp vào bờ biển Việt Nam; phân bố đổ bộ theo vĩ độ từ $8^\circ\text{N}$ đến $22^\circ\text{N}$ theo từng giai đoạn trong năm.
  4. Tính ứng dụng chuyên biệt cho tuyến thủy nội địa ven biển: Nội dung tài liệu giải quyết trực tiếp các bài toán kỹ thuật đặc thù khi phương tiện thủy nội địa hành trình ra vùng ven biển: ảnh hưởng của thủy triều cửa sông, sóng biển theo cấp gió, hiện tượng nước dâng do bão (8–9 mét tại tâm bão) và kỹ thuật nhận dạng chập tiêu dẫn luồng vào cảng.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và ngành vận tải thủy:

  • Học viên đào tạo chứng chỉ chuyên môn: Thuyền viên, người lái phương tiện thủy nội địa tham gia khóa đào tạo cấp "Chứng chỉ điều khiển phương tiện thủy nội địa đi ven biển" theo quy định của Cục Đường thủy nội địa Việt Nam.
  • Sinh viên chuyên ngành đường thủy: Học sinh, sinh viên theo học hệ Trung cấp và Cao đẳng ngành Điều khiển phương tiện thủy nội địa, Điều khiển tàu biển tại các trường thuộc khối Giao thông Vận tải.
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức cơ bản về toán học (hình học phẳng, lượng giác), vật lý đại cương (quang học, sóng âm, chuyển động cơ học) và đã hoàn thành các học phần cơ sở về điều khiển phương tiện thủy nội địa.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức, làm căn cứ xây dựng đề cương chi tiết, ngân hàng câu hỏi kiểm tra đánh giá và kế hoạch bài giảng thực hành thao tác hải đồ, mô phỏng Radar.
  • Cán bộ quản lý và thuyền viên tự học: Thuyền trưởng, máy trưởng, sĩ quan quản lý phương tiện thủy nội địa sử dụng làm tài liệu tra cứu kỹ thuật về quy tắc tránh va, hệ thống báo hiệu luồng bến và quy trình an toàn hàng hải trong suốt quá trình công tác.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp trực tiếp với học viên đang theo học chương trình cấp Chứng chỉ điều khiển phương tiện thủy nội địa đi ven biển, sinh viên cao đẳng/trung cấp chuyên ngành điều khiển tàu thủy và thuyền viên đường thủy cần bổ sung kiến thức hàng hải ven bờ.

2. Cần kiến thức nền nào để học tốt giáo trình?

Người học cần nắm vững kiến thức toán học phổ thông (tính toán góc, đại số, hình học), kiến thức vật lý cơ bản về quang học, sóng vô tuyến, sóng âm và các quy tắc điều khiển phương tiện thủy cơ bản.

3. Điểm khác biệt của giáo trình này so với tài liệu đường thủy thông thường là gì?

Tài liệu mở rộng phạm vi đào tạo từ đường thủy nội địa ra vùng ven biển, bổ sung toàn diện các nội dung hàng hải chuyên sâu: trắc địa địa văn, thiết bị dẫn đường điện tử (GPS, Radar, SONAR), quy chuẩn báo hiệu đường biển theo Thông tư 17/2010/TT-BGTVT và quy luật khí tượng bão tại Biển Đông.

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả?

Học viên cần học lý thuyết gắn liền với vẽ hình và giải các bài toán hải đồ; tự thực hành đồ giải tương đối Radar trên giấy kẻ ô; học thuộc bảng phân loại báo hiệu hàng hải qua hình vẽ dấu hiệu đỉnh và màu sắc; thường xuyên đối chiếu bài học với các bản tin dự báo thời tiết biển thực tế.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Các tài liệu bổ trợ cần thiết gồm: tờ Hải đồ hàng hải vùng ven biển Việt Nam, Bản đồ báo bão, Quy chuẩn kỹ thuật quốc gia về báo hiệu hàng hải (Thông tư 17/2010/TT-BGTVT), Bảng phân cấp sóng biển và sổ tay hướng dẫn sử dụng thiết bị Radar, GPS của nhà sản xuất.

Kết luận

Giáo trình Chứng chỉ Điều khiển phương tiện thủy nội địa đi ven biển của ThS. Nguyễn Văn Hiền là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện, chuẩn hóa từ cơ sở địa văn hàng hải, thiết bị dẫn đường điện tử hiện đại, khí tượng thủy văn thực nghiệm đến pháp luật báo hiệu và kỹ thuật điều động tàu.

Lộ trình học tập đề xuất cho học viên:

  1. Nắm vững nền tảng Hàng hải học (MH 01: Địa văn, Thiết bị dẫn đường, Khí tượng thủy văn).
  2. Nghiên cứu và áp dụng chuẩn xác Pháp luật Hàng hải Việt Nam (MH 02: Báo hiệu luồng, Quy tắc phòng ngừa va chạm).
  3. Rèn luyện thành thục kỹ năng thực hành Điều động tàu (MH 03: Dẫn hướng la bàn, Cứu sinh và Vận hành trong điều kiện hạn chế).

Học viên nên kết hợp học tập cùng các tài liệu bổ trợ như hải đồ ven biển, bộ dụng cụ thao tác chuyên dụng và hệ thống văn bản quy chuẩn hàng hải hiện hành để đạt kết quả học tập tối ưu.
