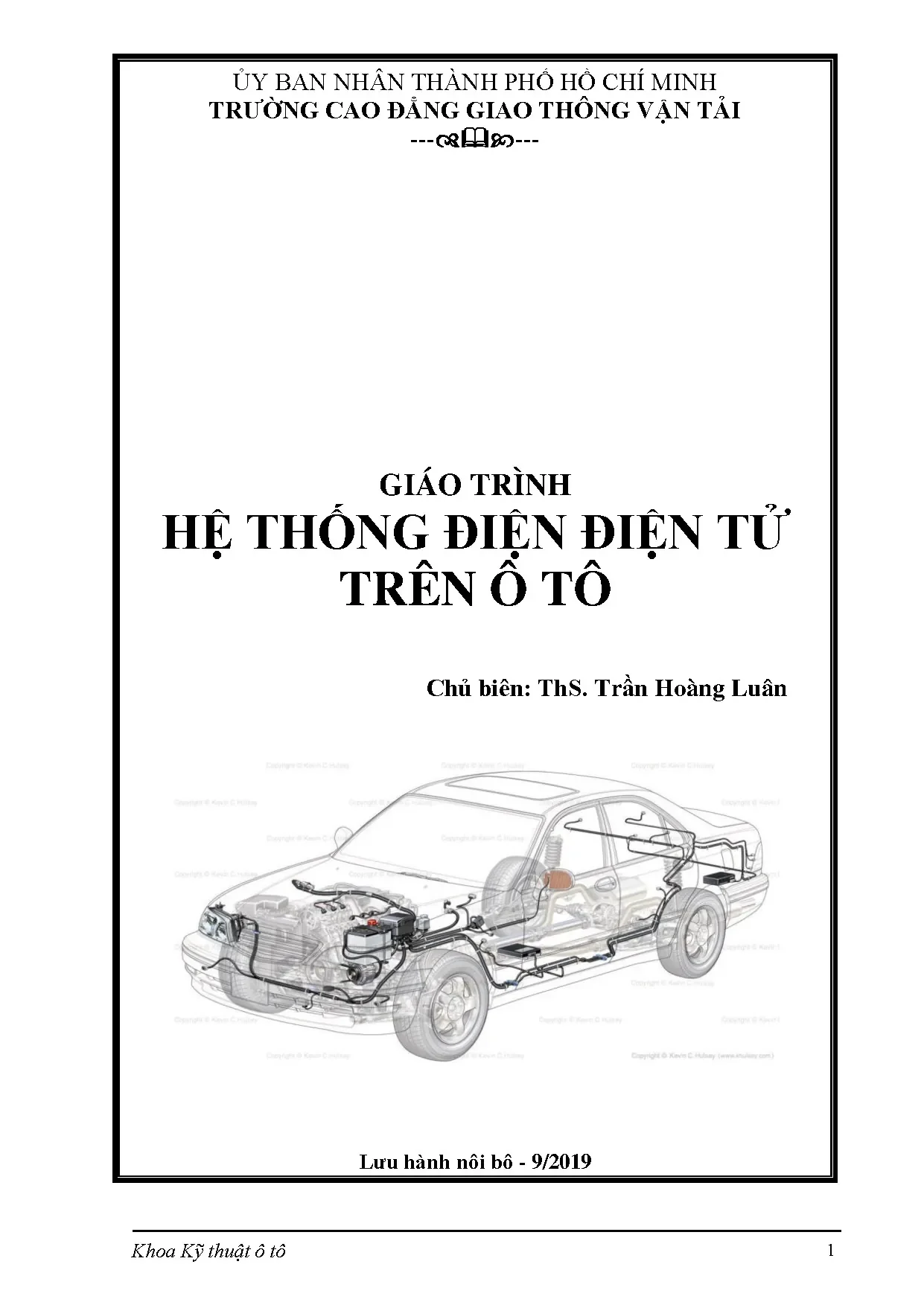

Giáo trình hệ thống điện điện tử trên ô tô - Trường CĐ Giao thông vận tải TPHCM

Dưới đây là các meta tags cho bài viết "Giáo trình hệ thống điện điện tử ô tô - Khoa Kỹ thuật ô tô": { "ai_description": "Giáo trình hệ thống điện điện tử ô

• Tác giả: ThS. Trần Hoàng Luân
• Trường học: Trường Cao đẳng Giao thông Vận tải
• Chuyên ngành: Công nghệ Ô tô
• Đề tài: Giáo trình hệ thống điện điện tử trên ô tô
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2019
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Tổng quan về giáo trình hệ thống điện điện tử trên ô tô

Giáo trình hệ thống điện điện tử trên ô tô là tài liệu đào tạo chính quy dành cho sinh viên ngành Công nghệ Ô tô trình độ cao đẳng. Tài liệu này được biên soạn bởi ThS. Trần Hoàng Luân thuộc Trường Cao đẳng Giao thông Vận tải TP.HCM. Giáo trình cung cấp kiến thức nền tảng về cấu tạo, nguyên lý làm việc và sơ đồ mạch điện trên ô tô hiện đại. Nội dung bao gồm các hệ thống cơ bản như ắc quy khởi động, hệ thống cung cấp điện, hệ thống đánh lửa và hệ thống điều khiển động cơ. Sinh viên học môn này cần hoàn thành trước các môn Điện kỹ thuật, Điện tử cơ bản và Động cơ đốt trong. Khóa học có 5 tín chỉ với 75 tiết, phân bổ ở học kỳ 3 năm thứ nhất. Mục tiêu chính là trang bị khả năng phân tích hư hỏng và sửa chữa hệ thống điện trên xe.

1.1. Vị trí và tính chất môn học

Môn học hệ thống điện điện tử ô tô được bố trí sau khi sinh viên hoàn thành các môn cơ sở ngành như Cơ kỹ thuật, Vật liệu kim loại và An toàn lao động. Môn này có thể dạy song song với Điện kỹ thuật, Điện tử cơ bản và các mô đun bảo dưỡng động cơ. Đây là môn học cốt lõi trong chương trình đào tạo Công nghệ Ô tô. Kiến thức từ môn học giúp sinh viên hiểu rõ mạng điện tổng thể của xe.

1.2. Mục tiêu đào tạo chính

Mục tiêu kiến thức yêu cầu sinh viên trình bày được nhiệm vụ và phân loại hệ thống điện, giải thích sơ đồ mạch điện nguyên lý. Về kỹ năng, sinh viên phải phân tích hiện tượng hư hỏng và tìm kiếm chi tiết thay thế phù hợp. Thái độ học tập phải đảm bảo an toàn và nghiêm túc trong thực hành. Giáo trình hướng đến đào tạo kỹ thuật viên có khả năng làm việc thực tế ngay sau tốt nghiệp.

II. Phân tích các hệ thống điện điện tử cơ bản trên ô tô

Hệ thống điện điện tử trên ô tô gồm nhiều phân hệ hoạt động phối hợp. Hệ thống ắc quy khởi động cung cấp năng lượng ban đầu cho động cơ. Ắc quy axit chì sử dụng dung dịch axit sunfuric với nồng độ tỷ trọng từ 1,245 đến 1,275 g/cm³ tùy điều kiện khí hậu. Hệ thống khởi động bao gồm mô tơ điện với cuộn dây phần ứng quấn trên rotor, sử dụng cổ góp và chổi than để duy trì dòng điện. Hệ thống cung cấp điện với máy phát và bộ điều chỉnh điện đảm bảo nguồn điện ổn định. Hệ thống đánh lửa tạo tia lửa đốt cháy hỗn hợp nhiên liệu trong xy lanh. Mỗi hệ thống có nguyên lý làm việc riêng nhưng liên kết chặt chẽ với nhau. Hiểu rõ từng hệ thống là nền tảng để sửa chữa và bảo dưỡng hiệu quả.

2.1. Hệ thống ắc quy và nguồn điện

2.2. Nguyên lý hoạt động động cơ khởi động

Động cơ khởi động hoạt động dựa trên nguyên lý lực từ tác dụng lên dây dẫn có dòng điện trong từ trường. Khung dây đặt trên điểm tựa quay, sử dụng cổ góp và chổi than để đổi chiều dòng điện liên tục. Điều này duy trì lực từ theo một chiều giúp rotor quay đều. Trong thực tế, nhiều khung dây được quấn để tăng từ thông và moment. Lõi thép bên trong cuộn dây giúp tăng cường từ trường hiệu quả.

III. Giải pháp học tập và phương pháp tiếp cận giáo trình

Để tiếp cận giáo trình hệ thống điện điện tử ô tô hiệu quả, sinh viên cần xây dựng nền tảng lý thuyết vững chắc trước khi thực hành. Phương pháp học tốt nhất là kết hợp đọc sơ đồ mạch điện với thực tế trên xe. Mỗi chương trong giáo trình đi từ cơ bản đến nâng cao, từ ắc quy đến hệ thống điều khiển lập trình động cơ. Sinh viên nên nắm vững quy tắc bàn tay phải để xác định chiều cực từ trong cuộn dây điện. Việc hiểu nguyên lý cảm ứng điện từ giúp giải thích hoạt động của máy phát và mô tơ khởi động. Thực hành phân tích hư hỏng trên mô hình hoặc xe thật là cách củng cố kiến thức tốt nhất. Giáo trình cũng khuyến nghị sinh viên tham gia tối thiểu 80% thời gian học lý thuyết.

3.1. Phương pháp học lý thuyết

Học lý thuyết cần tập trung vào sơ đồ nguyên lý và cấu tạo từng hệ thống. Sinh viên nên vẽ lại sơ đồ mạch điện để ghi nhớ vị trí các linh kiện. Áp dụng quy tắc bàn tay phải giúp hiểu chiều từ trường trong cuộn cảm. Việc so sánh hệ thống đánh lửa và hệ thống phun xăng giúp nắm rõ cấu trúc điều khiển động cơ. Ghi chú các thông số kỹ thuật quan trọng như tỷ trọng ắc quy và điện áp định mức.

3.2. Phương pháp thực hành sửa chữa

Thực hành sửa chữa hệ thống điện đòi hỏi tuân thủ an toàn lao động nghiêm ngặt. Sinh viên cần thành thạo sử dụng đồng hồ đo điện để kiểm tra thông mạch và điện áp. Phân tích nguyên nhân hư hỏng theo quy trình từ triệu chứng đến kết luận. Thay thế chi tiết hỏng cần chọn đúng thông số kỹ thuật của nhà sản xuất. Thực hành thường xuyên trên xe đào tạo giúp nâng cao kỹ năng nghề nghiệp.

IV. Kết luận và ứng dụng giáo trình vào thực tế nghề nghiệp

Giáo trình hệ thống điện điện tử trên ô tô cung cấp kiến thức toàn diện cho kỹ thuật viên sửa chữa ô tô hiện đại. Từ cấu tạo ắc quy, nguyên lý máy khởi động đến hệ thống điều khiển lập trình, mỗi nội dung đều gắn liền với thực tế nghề nghiệp. Kiến thức về nồng độ dung dịch điện phân, tỷ trọng ắc quy và điều kiện khí hậu giúp kỹ thuật viên tư vấn bảo dưỡng chính xác. Hiểu nguyên lý cảm ứng điện từ và cấu tạo động cơ điện hỗ trợ sửa chữa hệ thống khởi động hiệu quả. Hệ thống điều khiển động cơ với cảm biến và tín hiệu lập trình đòi hỏi kỹ năng chẩn đoán bằng thiết bị chuyên dụng. Giáo trình là tài liệu tham khảo quan trọng cho cả sinh viên và kỹ thuật viên hành nghề. Ứng dụng kiến thức này giúp nâng cao chất lượng dịch vụ sửa chữa ô tô tại Việt Nam.

4.1. Ứng dụng trong bảo dưỡng ô tô

Kiến thức từ giáo trình áp dụng trực tiếp vào công tác bảo dưỡng hệ thống điện xe. Kỹ thuật viên sử dụng để kiểm tra tỷ trọng ắc quy, đo điện áp máy phát và chẩn đoán lỗi đánh lửa. Việc hiểu hệ thống làm mát động cơ giúp phòng ngừa quá nhiệt hiệu quả. Kỹ năng phân tích sơ đồ mạch điện giúp tìm nhanh vị trí đứt dây hoặc hỏng relay. Đây là nền tảng để nâng cấp lên chẩn đoán hệ thống điều khiển điện tử phức tạp.

4.2. Phát triển nghề nghiệp kỹ thuật viên

Giáo trình là bước đệm để kỹ thuật viên phát triển chuyên sâu về điện ô tô. Nền tảng kiến thức này cho phép học thêm hệ thống phun xăng điện tử và điều khiển ABS. Kỹ năng phân tích hư hỏng từ giáo trình giúp tự tin chẩn đoán trên xe đời mới. Chứng chỉ nghề sau đào tạo mở rộng cơ hội việc làm tại các garage và đại lý chính hãng. Đây là hành trang thiết yếu cho nghề sửa chữa ô tô trong thời đại công nghệ.

Nội dung chính

Tổng quan về giáo trình

Giáo trình Hệ thống điện - điện tử trên ô tô do ThS. Trần Hoàng Luân chủ biên, được Khoa Kỹ thuật Ô tô thuộc Trường Cao đẳng Giao thông Vận tải Thành phố Hồ Chí Minh biên soạn và ban hành lưu hành nội bộ vào tháng 9 năm 2019. Tài liệu được thiết kế theo chương trình khung của ngành Công nghệ Ô tô trình độ cao đẳng, với thời lượng quy định là 5 tín chỉ (tương đương 75 tiết giảng dạy). Trong tiến trình đào tạo, học phần này được bố trí giảng dạy ở học kỳ 3 năm thứ nhất hoặc năm thứ hai, sau khi sinh viên đã hoàn thành các học phần cơ sở kỹ thuật cốt lõi.

Mục tiêu học tập của giáo trình tập trung vào ba phương diện:

• Kiến thức: Trang bị hệ thống hiểu biết về nhiệm vụ, yêu cầu kỹ thuật và phân loại toàn bộ mạng điện ô tô; giúp người học giải thích được sơ đồ nguyên lý hoạt động của các mạch điện chuyên biệt; đồng thời làm rõ cấu tạo, cơ chế vận hành, hiện tượng và nguyên nhân hư hỏng của các chi tiết điện tử.
• Kỹ năng: Xây dựng năng lực đọc hiểu sơ đồ mạch chuẩn quốc tế, tính toán lựa chọn dây dẫn, phân tích hiện tượng sai hỏng và thực hiện quy trình kiểm tra, bảo dưỡng các cụm chi tiết như ắc quy, máy khởi động và hệ thống phân phối điện.
• Thái độ: Rèn luyện ý thức tuân thủ an toàn lao động trong môi trường kỹ thuật điện động cơ và chấp hành nghiêm túc quy trình thao tác chuyên môn.

Cấu trúc giáo trình gồm 10 chương với 15 bài học, tiếp cận hệ thống điện thân xe và điện động cơ theo cấu trúc từ cấp độ linh kiện nền tảng, thiết bị nguồn, cơ cấu khởi động đến các hệ thống điều khiển lập trình phức hợp. Điểm đặc sắc của tài liệu là việc chuẩn hóa các thông số kỹ thuật, ký hiệu dây dẫn và mã số chân rơle theo tiêu chuẩn công nghiệp châu Âu, gắn liền lý thuyết tính toán sụt áp với các thông số đo kiểm thực nghiệm.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình phân bổ qua 10 chương chuyên đề có tính liên kết chặt chẽ:

• Chương 1: Khái quát về hệ thống điện và điện tử trên ôtô (Bài 1): Trình bày tổng quan mạng điện ô tô; các yêu cầu kỹ thuật về dải nhiệt độ vận hành (từ vùng cực lạnh $-40^\circ\text{C}$ đến nhiệt đới), độ rung xóc ($50 - 250,\text{Hz}$, gia tốc $150,\text{m/s}^2$), khả năng chịu xung điện áp cao và giới hạn hoạt động bền bỉ trong khoảng $0,9 - 1,25,U_{\text{đm}}$ ($14,\text{V}$ hoặc $28,\text{V}$). Chương này phân loại phụ tải thành tải làm việc liên tục (bơm nhiên liệu $50-70,\text{W}$, kim phun $70-100,\text{W}$, đánh lửa $20,\text{W}$), tải không liên tục (đèn pha $60,\text{W}$, cốt $55,\text{W}$) và tải ngắn hạn (máy khởi động $800-3000,\text{W}$, quạt làm mát $200,\text{W}$). Đồng thời, quy định hệ thống ký hiệu màu dây châu Âu (Rt: Đỏ, Ws: Trắng, Ge: Vàng, Br: Nâu - Mass, Sw: Đen) và mã số chân chuẩn (15: Dương công tắc máy, 30: Dương ắc quy, 31: Mass, 50: Điều khiển đề, 85-86: Cuộn dây rơle, 87: Tiếp điểm rơle).
• Chương 2: Ắc quy khởi động (Bài 2): Phân loại ắc quy kiềm (sắt-niken, cadimi-niken, bạc-kẽm), ắc quy miễn bảo dưỡng (MF) và ắc quy kín khí (AGM/VRLA với hai nhóm standby và deep cycle). Đi sâu phân tích cấu tạo ắc quy chì-axit với vỏ bình lót nhựa polyclovinyl dày $0,6,\text{mm}$, bản cực chì-antimon ($87-95%,\text{Pb}$, $5-13%,\text{Sb}$), chất tác dụng bản cực dương ($\text{PbO}2$) và bản cực âm ($\text{Pb}$ xốp kết hợp $3%$ muối hữu cơ). Trình bày cơ chế phản ứng điện hóa thuận nghịch, công thức xác định sức điện động $E_0 = 0,85 + \rho{25^\circ\text{C}}$, định luật Peukert ($I^n \cdot t = C$), cùng 4 phương pháp nạp (hiệu điện thế không đổi, dòng không đổi, nạp hai nấc, nạp hỗn hợp) và quy trình đo kiểm chuyên sâu.
• Chương 3: Máy khởi động (Bài 3 & Bài 4): Phân tích nhiệm vụ kéo trục khuỷu đạt tốc độ nổ tối thiểu ($40-60,\text{vòng/phút}$ đối với động cơ xăng, $80-100,\text{vòng/phút}$ đối với động cơ diesel), tỷ số truyền vành răng từ 9 đến 18. Phân loại máy khởi động theo kiểu đấu dây (nối tiếp, hỗn hợp) và kiểu truyền động (trực tiếp quán tính, cưỡng bức, tổ hợp; hoặc qua hộp giảm tốc bánh răng hành tinh). Giải thích nguyên lý tạo mômen từ trường dựa trên quy tắc vặn nút chai và bàn tay phải.
• Chương 4 đến Chương 10: Lần lượt khảo sát Hệ thống cung cấp điện (Bài 5, 6: máy phát xoay chiều, bộ tiết chế vi mạch, cân bằng năng lượng $K_{\text{cb}}$); Hệ thống đánh lửa (Bài 7: góc ngậm điện, biến áp bobine, hộp igniter); Hệ thống điều khiển lập trình cho động cơ (Bài 8, 9, 10: kiến trúc ECU, cảm biến vị trí trục khuỷu, trục cam, điều khiển phun xăng - đánh lửa); Hệ thống điều khiển làm mát (Bài 11); Hệ thống thông tin tableau (Bài 12); Hệ thống chiếu sáng - tín hiệu (Bài 13, 14); và Các hệ thống phụ trợ (Bài 15: gạt nước, nâng hạ kính công suất $150,\text{W}$, khóa cửa trung tâm).

Progression logic của giáo trình phát triển tuyến tính: bắt đầu từ các thông số vật lý và linh kiện mạng dây dẫn cơ sở, chuyển sang nguồn cấp năng lượng và hệ thống khởi động truyền động, sau đó nâng cao lên các hệ thống điều khiển điện tử tích hợp vi xử lý và mạng phụ tải tiện nghi.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý khoa học kỹ thuật nền tảng:

• Lý thuyết điện từ trường và máy điện: Quy tắc bàn tay phải xác định chiều từ trường trong cuộn cảm, quy tắc vặn nút chai xác định chiều đường sức từ, và tương tác từ trường sinh lực Lorentz làm quay khung dây phần ứng (rotor) máy đề.
• Cơ sở điện hóa: Phương trình phản ứng hai chiều trong ắc quy chì-axit: $$\text{PbO}_2 + \text{Pb} + 2\text{H}_2\text{SO}_4 \rightleftharpoons 2\text{PbSO}_4 + 2\text{H}2\text{O}$$ kèm theo công thức thực nghiệm tính sức điện động $E_0 = 0,85 + \rho{25^\circ\text{C}}$ và mô hình định luật Peukert về sự suy giảm dung lượng khi phóng dòng lớn.
• Nguyên lý tính toán sụt áp và phụ tải điện: Công thức tính tiết diện dây dẫn dựa trên điện trở suất của đồng ($\rho = 0,0175,\Omega\cdot\text{mm}^2/\text{m}$): $$S = \frac{I \cdot \rho \cdot l}{\Delta U}$$ với giới hạn sụt áp tối đa cho phép ($\Delta U$) không vượt quá $10%$ điện áp định mức (cụ thể: hệ thống khởi động $\le 1,9,\text{V}$, hệ thống đánh lửa $\le 0,7,\text{V}$, hệ thống chiếu sáng $\le 0,6,\text{V}$, hệ thống cung cấp $\le 0,6,\text{V}$).

Kỹ năng phát triển

Người học được rèn luyện các kỹ năng kỹ thuật, phân tích và thực hành:

• Kỹ thuật đọc và phân tích sơ đồ mạch: Nhận diện ký hiệu chân cực và màu dây theo chuẩn châu Âu trên các sơ đồ rơle, hộp cầu chì (HEATER, A/CON, FOG LAMP, WIPER, METER, P/WINDOWS, ENGINE, MEMORY...).
• Kỹ năng đo kiểm và chẩn đoán: Thao tác sử dụng phù kế để đo tỷ trọng dung dịch điện phân (xác định mức nạp từ $1,100 - 1,280,\text{g/cm}^3$); vận hành thiết bị đo hở mạch bằng đồng hồ vạn năng số; đo kiểm tra độ sụt áp tại kẹp cọc ($0,\text{V}$ khi khởi động); và đo dòng rò ký sinh (parasitic draw) bằng ampe kế mắc nối tiếp với ngưỡng tiêu chuẩn $\le 35,\text{mA}$ (xe hiện đại $\le 20,\text{mA}$).
• Kỹ năng thử tải và bảo dưỡng: Thực hiện quy trình thử tải nặng ắc quy (tải bằng $\frac{1}{2},\text{CCA}$ hoặc $3 \times \text{Ah}$ trong 15 giây) với ngưỡng đạt chuẩn điện áp giữ ở mức $\ge 9,6,\text{V}$; bảo dưỡng bề mặt vỏ bình bằng dung dịch kiềm nhẹ khi điện áp rò nắp bình vượt quá $0,5,\text{V}$.

---

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế phục vụ phương pháp giảng dạy tích hợp (kết hợp bài giảng lý thuyết trên lớp và hướng dẫn thực hành tại xưởng):

• Cách tiếp cận sư phạm: Giảng viên sử dụng sơ đồ cấu trúc và mô hình nguyên lý để giải thích dòng năng lượng và tín hiệu điều khiển, sau đó hướng dẫn sinh viên trực tiếp đo đạc các thông số điện trên mô hình bàn thử hoặc xe thực tế.
• Bài tập và nghiên cứu tình huống (Case Studies): Đưa vào các bài toán kỹ thuật tính chọn tiết diện dây dẫn điện $S$ theo công suất phụ tải $I$, chiều dài $l$ và độ sụt áp $\Delta U$; phân tích các tình huống hỏng hóc thực tế như hiện tượng sunfat hóa bản cực do nồng độ axit quá cao, hiện tượng ngắn mạch do chất tác dụng rơi xuống đáy bình, hoặc hiện tượng rơle đề nhảy liên tục do sụt áp dây dẫn vượt quá $1,9,\text{V}$.
• Bài tập thực hành định lượng: Sinh viên thực hiện kiểm tra độ cân bằng tỷ trọng giữa 6 ngăn ắc quy (độ chênh lệch giữa ngăn cao nhất và thấp nhất không được vượt quá $0,050$), thao tác nạp ắc quy theo phương pháp dòng không đổi với $I_{\text{n}} = 0,1,Q_{\text{đm}}$ và hiệu chỉnh dòng nạp về $0,05,I_{\text{đm}}$ khi dung dịch bắt đầu sôi.
• Phương pháp đánh giá: Kết hợp đánh giá chuyên cần (yêu cầu sinh viên tham dự tối thiểu $80%$ thời lượng lý thuyết) với đánh giá kỹ năng thực hành phân tích mạch điện, đo kiểm thông số và bài thi lý thuyết tổng hợp cuối kỳ.
• Hướng dẫn tự học: Sinh viên cần chuẩn bị trước bài học bằng cách tra cứu ký hiệu chân rơle, ôn tập các định luật Ohm, Kirchhoff và nguyên lý cảm ứng điện từ; tự rèn luyện kỹ năng giải thích sơ đồ mạch điện từ tài liệu xưởng của các hãng xe.

---

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiến bộ kỹ thuật trong ngành ô tô:

• Cập nhật kiến trúc điện tử phức hợp: Giáo trình nhấn mạnh sự gia tăng tỷ trọng của hệ thống điện - điện tử (chiếm $30 - 40%$ giá trị xe); tích hợp các hệ thống điều khiển lập trình ECU, cơ cấu chấp hành phun xăng điện tử, điều khiển góc phối cam, ga tự động (cruise control) và hệ thống phun dầu điện tử Common Rail (EDC).
• Phân loại công nghệ ắc quy toàn diện: Bên cạnh ắc quy axit-chì thông thường, tài liệu cập nhật chi tiết cấu tạo các dòng ắc quy kiềm, ắc quy miễn bảo dưỡng (MF) và ắc quy kín khí (AGM/VRLA) kèm phân định ứng dụng theo chế độ duy trì (standby) hoặc nạp xả sâu (deep cycle).
• Tiếp cận tiêu chuẩn kỹ thuật châu Âu: Hệ thống hóa bảng mã ký hiệu màu dây phối hợp (như Sw/Ws/Gn cho đèn báo rẽ, Sw/Ge cho đánh lửa, LGn cho âm bobine) và bảng đánh số đầu dây DIN ($15, 30, 31, 50, 85, 86, 87$) áp dụng trên các dòng xe như Ford, BMW, Mercedes-Benz, Volkswagen.
• Gắn liền điều kiện khí hậu thực tế tại Việt Nam: Phân tích ảnh hưởng của môi trường nhiệt đới ẩm đến sự lão hóa vỏ bọc PVC của dây dẫn trong khoang động cơ; đưa ra khuyến nghị cụ thể về việc điều chỉnh tỷ trọng chất điện phân theo mùa (mùa hè chọn $\gamma = 1,25 - 1,26,\text{g/cm}^3$, mùa đông chọn $\gamma = 1,27,\text{g/cm}^3$) nhằm tối ưu hóa tuổi thọ bản cực và tấm ngăn.

---

Đối tượng sử dụng giáo trình

Giáo trình phục vụ trực tiếp các nhóm đối tượng trong đào tạo và nghiên cứu kỹ thuật ô tô:

• Sinh viên: Phục vụ sinh viên năm thứ hai bậc cao đẳng chính quy chuyên ngành Công nghệ Kỹ thuật Ô tô học tập học phần Hệ thống điện - điện tử trên ô tô (5 tín chỉ, 75 tiết).
• Điều kiện tiên quyết: Người học bắt buộc phải hoàn thành các môn học/mô đun thuộc khối kiến thức cơ sở ngành gồm: Cơ kỹ thuật, Vật liệu và công nghệ kim loại, Vẽ kỹ thuật, Dung sai lắp ghép và đo lường kỹ thuật, An toàn lao động, Thực tập nguội cơ bản, Điện kỹ thuật, Điện tử cơ bản, Động cơ đốt trong và Ô tô.
• Giảng viên chuyên ngành: Sử dụng làm khung tài liệu chuẩn để biên soạn bài giảng lý thuyết 15 bài học, xây dựng giáo án tích hợp và thiết kế các bài tập thực hành đo kiểm, chẩn đoán tại xưởng thực tập điện ô tô.
• Kỹ thuật viên và cán bộ kỹ thuật: Làm tài liệu tham khảo kỹ thuật phục vụ công tác tra cứu sơ đồ nguyên lý, tính toán phụ tải mạng điện, phân tích nguyên nhân hư hỏng và thực hiện quy trình bảo dưỡng ắc quy, hệ thống khởi động tại các cơ sở sửa chữa ô tô.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên bậc Cao đẳng ngành Công nghệ Kỹ thuật Ô tô, đồng thời là tài liệu tham khảo cho giảng viên và kỹ thuật viên sửa chữa điện - điện tử ô tô.

2. Cần kiến thức nền nào để học giáo trình này?

Sinh viên cần hoàn thành các môn cơ sở: Điện kỹ thuật, Điện tử cơ bản, Cơ kỹ thuật, Vẽ kỹ thuật, Dung sai lắp ghép, Động cơ đốt trong và kết cấu Ô tô để có thể tiếp thu kiến thức về mạch điện, máy điện và hệ thống điều khiển.

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Tài liệu cung cấp hệ thống tra cứu ký hiệu màu dây và mã số đầu cực chuẩn hóa theo tiêu chuẩn châu Âu, kết hợp các công thức tính toán sụt áp, chọn tiết diện dây dẫn với quy trình thực nghiệm đo kiểm cụ thể bằng thiết bị chẩn đoán chuyên dụng.

4. Làm sao để tự học giáo trình hiệu quả?

Người học nên kết hợp nghiên cứu lý thuyết nguyên lý trong từng chương với việc giải các bài tập tính toán phụ tải, đồng thời đối chiếu sơ đồ mạch trong sách với các hộp cầu chì, rơle và bối dây thực tế trên xe.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Người học được định hướng học song song với các mô đun thực hành xưởng (TT. BD-SC động cơ căn bản, TT. BD-SC động cơ xăng, TT. BD-SC động cơ diesel) và tham khảo thêm các tài liệu hướng dẫn thực hành điện ô tô chuyên sâu của các hãng xe.

---

Kết luận

Giáo trình Hệ thống điện - điện tử trên ô tô của ThS. Trần Hoàng Luân cung cấp hệ thống kiến thức toàn diện và có tính chuẩn hóa kỹ thuật cao về cấu trúc mạng điện và hệ thống điện tử trên xe cơ giới. Lộ trình học tập được thiết kế mạch lạc, đi từ cơ sở tính toán mạng dây dẫn, phụ tải, cơ chế tích trữ năng lượng điện hóa (ắc quy) và hệ thống khởi động đến các cấu trúc điều khiển lập trình phức hợp cho động cơ.

Để tối ưu hóa quá trình tiếp thu, người học cần kết hợp tài liệu này với các mô đun thực tập bảo dưỡng sửa chữa động cơ xăng, diesel và các cẩm nang tra cứu sơ đồ mạch chuyên hãng. Giáo trình là nguồn học liệu chuyên môn nền tảng, đáp ứng yêu cầu đào tạo kỹ thuật ô tô theo định hướng ứng dụng thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: KHÁI QUÁT VỀ HỆ THỐNG ĐIỆN VÀ ĐIỆN TỬ TRÊN ÔTÔ BÀI 1: KHÁI QUÁT VỀ HỆ THỐNG ĐIỆN VÀ ĐIỆN TỬ TRÊN ÔTÔ MỤC TIÊU: Sau khi nghiên cứu Bài học này, sinh viên sẽ có khả năng: ✓ Trình bày được tổng quan về mạng điện, yêu cầu kỹ thuật, nguồn điện của hệ thống điện trên ô tô; ✓ Trình bày được ký hiệu, quy ước, dây điện và bối dây trong hệ thống điện trên ôtô; ✓ Nhận dạng được các chi tiết của từng hệ thống điện ô tô; ✓ Phân tích được nguồn điện, phụ tải điện và thiết bị điện dùng trên hệ thống điện ô tô; ✓ So sánh được các loại nguồn điện và phụ tải điện, thiết bị điện và thiết bị điều khiển trung gian dùng trên hệ thống điện ô tô; ✓ So sánh được các loại ký hiệu và quy ước dùng trong hệ thống điện của các hãng ô tô khác nhau. Ôtô hiện nay được trang bị nhiều chủng loại thiết bị điện và điện tử khác nhau. Từng nhóm các thiết bị điện có cấu tạo và tính năng riêng, phục vụ một số mục đích nhất định, tạo thành những hệ thống điện riêng biệt trong mạch điện của ôtô.1 TỔNG QUAN VỀ MẠNG ĐIỆN VÀ HỆ THỐNG ĐIỆN TRÊN ÔTÔ 1. Hệ thống khởi động (starting system): Bao gồm accu, máy khởi động điện (starting motor), các relay điều khiển và relay bảo vệ khởi động.

Đối với động cơ diesel có trang bị thêm hệ thống xông máy (glow system). Hệ thống cung cấp điện (charging system): gồm accu, máy phát điện (alternators), bộ tiết chế điện (voltage regulator), các relay và đèn báo nạp. Khoa Kỹ thuật ô tô 6 3. Hệ thống đánh lửa (Ignition system): Bao gồm các bộ phận chính: accu, khóa điện (ignition switch), bộ chia điện (distributor), biến áp đánh lửa hay bobine (ignition coils), hộp điều khiển đánh lửa (igniter), bougie (spark plugs).

Hệ thống chiếu ánh sáng và tín hiệu (lighting and signal system): gồm các đèn chiếu sáng, các đèn tín hiệu, còi, các công tắc và các relay. Hệ thống đo đạc và kiểm tra (gauging system): chủ yếu là các đồng hồ báo trên tableau và các đèn báo gồm có: đồng hồ tốc độ động cơ (tachometer), đồng hồ đo tốc độ xe (speedometer), đồng hồ đo nhiên liệu và nhiệt độ nước. Hệ thống điều khiển động cơ (engine control system): gồm hệ thống điều khiển xăng, lửa, góc phối cam, ga tự động (cruise control). Ngoài ra, trên các động cơ diesel ngày nay thường sử dụng hệ thống điều khiển nhiên liệu bằng điện tử (EDC – electronic diesel control hoặc common rail injection) 7.

Hệ thống điều khiển ôtô: bao gồm hệ thống điều khiển phanh chống hãm ABS (antilock brake system), hộp số tự động, tay lái, gối hơi (SRS), lực kéo (traction control). Hệ thống điều hòa nhiệt độ (air conditioning system): bao gồm máy nén (compressor), giàn nóng (condenser), lọc ga (dryer), van tiết lưu (expansion valve), giàn lạnh (evaporator) và các chi tiết điều khiển như relay, thermostat, hộp điều khiển, công tắc A/C… Nếu hệ thống này được điều khiển bằng máy tính sẽ có tên gọi là hệ thống tự động điều hòa khí hậu (automatic climate control). Các hệ thống phụ: Hệ thống gạt nước, xịt nước (wiper and washer system). Hệ thống điều khiển cửa (door lock control system).

Hệ thống điều khiển kính (power window system). Hệ thống điều khiển kính chiếu hậu (mirror control). Hệ thống định vị (navigation system) Khoa Kỹ thuật ô tô 7 Khoa Kỹ thuật ô tô Hình 1.1: Sơ đồ bố trí các thiết bị điện trên ôtô 8 1.2 CÁCH PHÂN BỐ CÁC HỆ THỐNG ĐIỆN TRÊN Ô TÔ 1.1 Điện Động Cơ: Có nhiều thiết bị cần thiết cho việc khởi động động cơ và vận hành nó một cách ổn định Hình 1. Sơ đồ hệ thống điện động cơ 1.
