Giáo trình điện kỹ thuật ngành công nghệ kỹ thuật ôtô - ThS. Trần Thị Trà My

• Tác giả: Trần Thị Trà My
• Trường học: Trường Cao đẳng Giao thông Vận tải
• Chuyên ngành: Công nghệ kỹ thuật ô tô
• Đề tài: Điện kỹ thuật
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2018
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Tổng quan về giáo trình điện kỹ thuật ngành công nghệ kỹ thuật ôtô

Giáo trình điện kỹ thuật ngành công nghệ kỹ thuật ôtô là tài liệu học tập được biên soạn bởi ThS. Trần Thị Trà My và các cộng tác viên tại Trường Cao đẳng Giao thông Vận tải Thành phố Hồ Chí Minh. Giáo trình được xuất bản năm 2018, phục vụ chương trình đào tạo trình độ cao đẳng theo Thông tư số 03/2017/TT-BLĐTBXH của Bộ Lao động Thương binh và Xã hội. Nội dung giáo trình cung cấp kiến thức nền tảng về kỹ thuật điện, bao gồm nguyên lý hoạt động và cấu tạo của các máy điện trang bị trên ô tô hiện đại. Tài liệu được thiết kế với văn phong ngắn gọn, dễ hiểu, phù hợp với sinh viên chuyên ngành. Mỗi chương đều có hệ thống câu hỏi và bài tập giúp người học củng cố kiến thức. Giáo trình gồm bốn chương chính: đại cương về mạch điện, máy biến áp, động cơ điện và khí cụ điều khiển bảo vệ. Đây là môn học cơ sở nghề quan trọng, tạo nền tảng vững chắc cho việc nghiên cứu các môn chuyên ngành ô tô sau này.

1.1. Mục tiêu và đối tượng sử dụng giáo trình

Giáo trình điện kỹ thuật được biên soạn nhằm trang bị cho sinh viên ngành công nghệ kỹ thuật ôtô những kiến thức cơ bản nhất về kỹ thuật điện. Đối tượng chính là sinh viên cao đẳng chuyên ngành ô tô, ngoài ra còn phục vụ cho các chuyên viên và học viên ngành điện. Tài liệu cung cấp kiến thức về nguyên lý hoạt động của máy điện, cấu tạo trang bị điện và mạch điều khiển máy điện áp dụng trên thực tế. Mục tiêu giúp sinh viên xây dựng nền tảng vững chắc trước khi tiếp cận các môn chuyên môn lý thuyết và thực hành chuyên ngành.

1.2. Cấu trúc nội dung bốn chương của giáo trình

Giáo trình điện kỹ thuật được chia thành bốn chương học chính. Chương một trình bày đại cương về mạch điện một chiều và xoay chiều, bao gồm mạch thuần điện trở, mạch RLC và hệ thống ba pha. Chương hai giới thiệu về máy biến áp, nguyên lý hoạt động và ứng dụng trong hệ thống điện ô tô. Chương ba tập trung vào động cơ điện, phân loại và đặc tính kỹ thuật. Chương bốn trình bày khí cụ điều khiển và bảo vệ trong mạch điện, giúp sinh viên hiểu cách vận hành hệ thống điện an toàn hiệu quả.

II. Phân tích nội dung chương đại cương về mạch điện

Chương một trong giáo trình điện kỹ thuật của ThS. Trần Thị Trà My trình bày những kiến thức nền tảng quan trọng nhất về mạch điện. Nội dung bao gồm mạch điện một chiều với các định luật cơ bản như định luật Ohm và định luật Kirchhoff. Phần mạch điện xoay chiều hình sin được giới thiệu chi tiết với các khái niệm về tần số, pha ban đầu và trị số hiệu dụng. Phương pháp biểu diễn hàm sin bằng véctơ được trình bày rõ ràng, giúp sinh viên trực quan hóa các đại lượng điện áp và dòng điện. Giáo trình phân tích ba loại mạch cơ bản: mạch thuần điện trở R, mạch thuần điện cảm L và mạch thuần điện dung C. Mỗi loại mạch được giải thích về quan hệ giữa điện áp và dòng điện cùng quá trình năng lượng. Đặc biệt, phần mạch ba pha đối xứng được trình bày kỹ lưỡng với hai cách đấu nối sao và tam giác, cùng các công thức tính công suất ba pha.

2.1. Mạch điện xoay chiều hình sin và biểu diễn véctơ

Mạch điện xoay chiều hình sin là nội dung cốt lõi trong chương một giáo trình. Điện áp và dòng điện hình sin được biểu diễn bằng công thức trị số tức thời với các tham số biên độ, tần số góc và pha ban đầu. Phương pháp biểu diễn véctơ giúp trực quan hóa mối quan hệ giữa điện áp và dòng điện. Vectơ được đặc trưng bởi độ dài tương ứng trị số hiệu dụng và góc biểu diễn pha ban đầu. Ký hiệu véctơ dòng điện là I với góc pha ψi, véctơ điện áp là U với góc pha ψu. Phương pháp này đơn giản hóa việc phân tích mạch xoay chiều phức tạp.

2.2. Hệ thống ba pha và cách đấu nối nguồn phụ tải

Hệ thống ba pha là phần quan trọng trong giáo trình điện kỹ thuật. Giáo trình trình bày hai cách đấu nối phổ biến là nối sao và nối tam giác. Khi đấu nối sao, điện áp dây bằng √3 lần điện áp pha, dòng điện dây bằng dòng điện pha. Ngược lại, khi đấu nối tam giác, điện áp dây bằng điện áp pha, dòng điện dây bằng √3 lần dòng điện pha. Công suất mạch ba pha đối xứng được tính bằng tổng công suất của ba pha, sử dụng công thức P = √3.Ud.Id.cosφ. Kiến thức này giúp sinh viên hiểu rõ hệ thống điện công suất trên ô tô hiện đại.

III. Phương pháp học tập và ứng dụng kiến thức điện kỹ thuật ôtô

Giáo trình điện kỹ thuật được thiết kế theo phương pháp học tập tích hợp lý thuyết và thực hành. Cuối mỗi chương có hệ thống câu hỏi và bài tập giúp sinh viên tự kiểm tra và củng cố kiến thức đã học. Phương pháp giảng dạy khuyến khích sinh viên vận dụng kiến thức mạch điện vào phân tích hệ thống điện thực tế trên ô tô. Giáo trình cung cấp sơ đồ mạch điện chi tiết, đồ thị vectơ minh họa rõ ràng cho từng loại mạch. Sinh viên được hướng dẫn cách đọc sơ đồ, tính toán các đại lượng điện và phân tích quá trình hoạt động. Kiến thức về máy biến áp giúp hiểu nguyên lý hoạt động của cuộn đánh lửa và bộ sạc acquy. Phần động cơ điện ứng dụng trong hệ thống khởi động, gạt mưa và các thiết bị điện khác trên xe. Phần khí cụ điều khiển giúp sinh viên nắm vững cách bảo vệ mạch điện quá tải, ngắn mạch. Phương pháp học theo từng chương từ cơ bản đến nâng cao đảm bảo sinh viên tiếp thu kiến thức một cách hệ thống và toàn diện.

3.1. Phương pháp tính toán mạch điện cơ bản

Phương pháp tính toán mạch điện trong giáo trình sử dụng các định luật cơ bản của vật lý điện. Định luật Ohm áp dụng cho mạch thuần điện trở với công thức U = R.I. Định luật Kirchhoff bao gồm định luật dòng điện tại nút và định luật điện áp vòng kín. Đối với mạch xoay chiều, sinh viên học cách sử dụng phương pháp véctơ để tính toán điện trở, điện kháng và trở kháng. Công suất trong mạch xoay chiều được phân thành công suất tác dụng, công suất phản kháng và công suất biểu kiến. Các bài tập thực hành giúp nắm vững kỹ năng tính toán thiết kế mạch điện ô tô.

3.2. Ứng dụng thực tế trên hệ thống điện ô tô

Kiến thức từ giáo trình điện kỹ thuật được ứng dụng trực tiếp vào hệ thống điện ô tô hiện đại. Mạch một chiều áp dụng cho hệ thống khởi động, đèn chiếu sáng và các thiết bị phụ trợ sử dụng acquy 12V. Kiến thức về máy biến áp liên quan đến cuộn đánh lửa hệ thống đánh lửa và bộ chỉnh lưu máy phát điện. Động cơ điện ứng dụng trong mô tơ khởi động, motor gạt mưa, kính cửa sổ và hệ thống điều hòa. Phần khí cụ điều khiển áp dụng cho rơle, cầu chì và các thiết bị bảo vệ mạch điện trên xe. Đây là nền tảng quan trọng cho việc sửa chữa và chẩn đoán hệ thống điện ô tô.

IV. Kết luận và tầm quan trọng của giáo trình điện kỹ thuật ôtô

Giáo trình điện kỹ thuật của ThS. Trần Thị Trà My đóng vai trò quan trọng trong chương trình đào tạo ngành công nghệ kỹ thuật ôtô. Tài liệu cung cấp nền tảng kiến thức vững chắc về kỹ thuật điện, từ mạch cơ bản đến các thiết bị điện công nghiệp và ô tô. Nội dung được biên soạn bám sát chương trình đào tạo theo quy định của Bộ Lao động Thương binh và Xã hội. Giáo trình giúp sinh viên hiểu rõ nguyên lý hoạt động của hệ thống điện ô tô, từ đó áp dụng vào thực tiễn sửa chữa và bảo dưỡng. Kiến thức về mạch một chiều, xoay chiều, máy biến áp và động cơ điện là hành trang thiết yếu cho kỹ thuật viên ô tô. Giáo trình cũng phù hợp làm tài liệu tham khảo cho chuyên viên và học viên ngành điện nói chung. Với cách trình bày ngắn gọn, dễ hiểu và hệ thống bài tập phong phú, giáo trình đáp ứng tốt nhu cầu học tập và giảng dạy tại trường cao đẳng.

4.1. Giá trị đào tạo và phát triển nghề nghiệp

Giáo trình điện kỹ thuật mang lại giá trị đào tạo thiết thực cho sinh viên ngành công nghệ kỹ thuật ôtô. Kiến thức nền tảng về điện giúp sinh viên tự tin tiếp cận các môn chuyên ngành như hệ thống điện thân xe, hệ thống điều khiển động cơ và chẩn đoán故障. Sau khi ra trường, sinh viên có đủ năng lực làm việc tại các xưởng sửa chữa ô tô, đại lý chính hãng và trung tâm đăng kiểm. Giáo trình cũng hỗ trợ việc học nâng cao liên thông lên trình độ đại học. Nền tảng kỹ thuật điện vững chắc là yếu tố quyết định thành công trong nghề kỹ thuật ô tô.

4.2. Hướng phát triển và cập nhật nội dung giáo trình

Trong bối cảnh công nghệ ô tô phát triển nhanh chóng, giáo trình điện kỹ thuật cần được cập nhật thường xuyên. Các công nghệ mới như xe hybrid, xe điện và hệ thống lái tự động đòi hỏi kiến thức điện nâng cao hơn. Nội dung về mạch điện tử công suất, bộ biến đổi tần số và hệ thống quản lý acquy lithium cần được bổ sung. Phương pháp mô phỏng mạch điện bằng phần mềm cũng nên được tích hợp vào giáo trình. Việc cập nhật sẽ đảm bảo giáo trình luôn đáp ứng yêu cầu đào tạo nguồn nhân lực chất lượng cao cho ngành công nghiệp ô tô Việt Nam trong tương lai.

Trích đoạn nội dung tài liệu

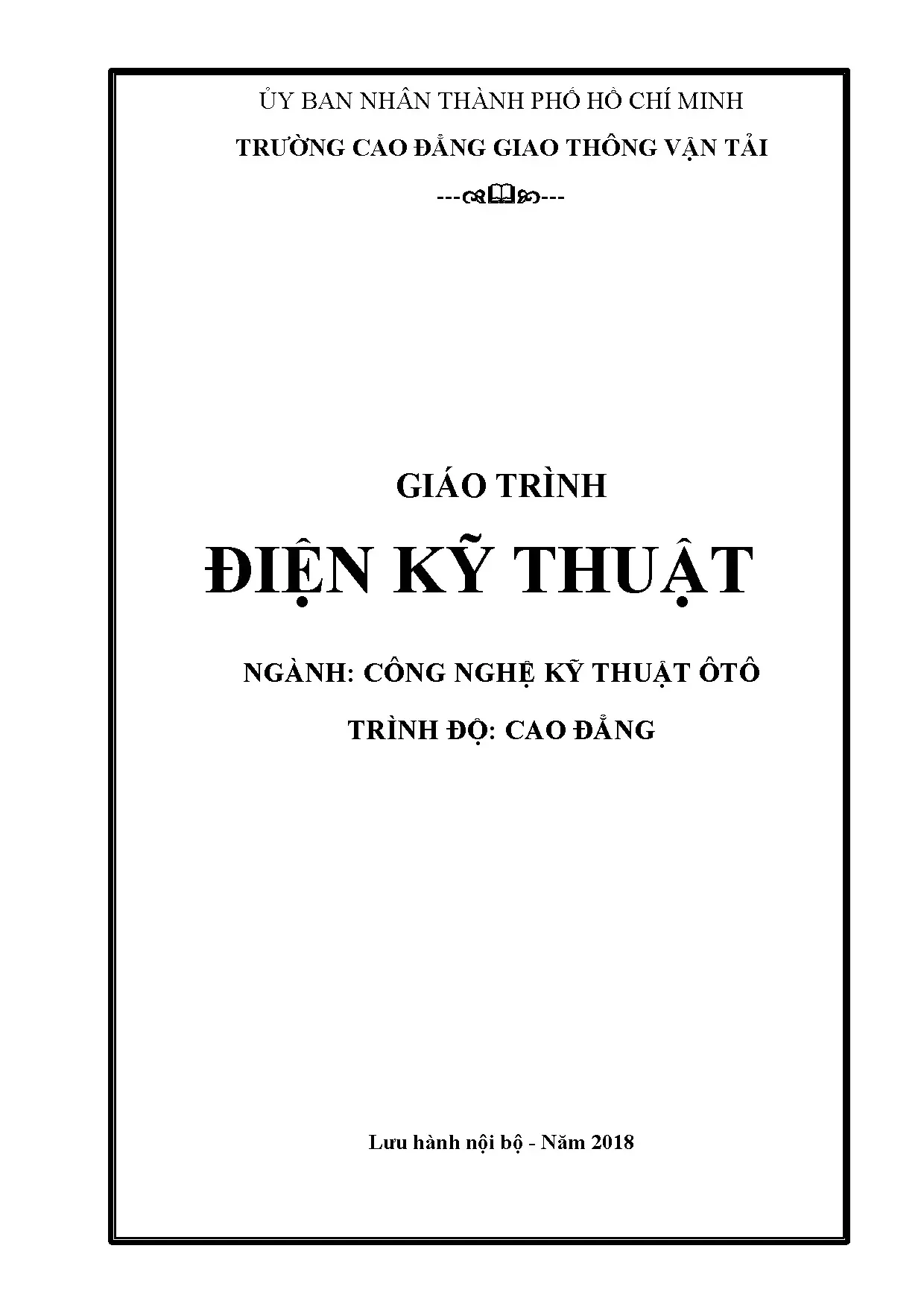

ỦY BAN NHÂN THÀNH PHỐ HỒ CHÍ MINH TRƯỜNG CAO ĐẲNG GIAO THÔNG VẬN TẢI ------ GIÁO TRÌNH ĐIỆN KỸ THUẬT NGÀNH: CÔNG NGHỆ KỸ THUẬT ÔTÔ TRÌNH ĐỘ: CAO ĐẲNG Lưu hành nội bộ - Năm 2018 ỦY BAN NHÂN THÀNH PHỐ HỒ CHÍ MINH TRƯỜNG CAO ĐẲNG GIAO THÔNG VẬN TẢI ------ GIÁO TRÌNH ĐIỆN KỸ THUẬT NGÀNH: CÔNG NGHỆ KỸ THUẬT ÔTÔ TRÌNH ĐỘ: CAO ĐẲNG Chủ biên: ThS. Trần Thị Trà My Thành viên: ThS. Lê Anh Tuyến ThS. Ngô Thị Kim Uyển Lưu hành nội bộ - Năm 2018 TUYÊN BỐ BẢN QUYỀN Giáo trình “Điện kỹ thuật” dùng làm tài liệu học tập hoặc giảng dạy được biên soạn dựa trên cơ sở chương trình môn học. Nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. i LỜI NÓI ĐẦU Giáo trình “ĐIỆN KỸ THUẬT” được biên soạn theo chương trình môn học Điện kỹ thuật, tài liệu dùng làm tài liệu học tập cho sinh viên chuyên ngành Công nghệ Kỹ thuật ôtô. Ngoài ra còn có thể làm tài liệu tham khảo cho các chuyên viên và học viên ngành điện. Nội dung của giáo trình được biên soạn với những kiến thức cơ bản nhất về kỹ thuật điện. Trên cơ sở mục tiêu môn học khi biên soạn nhóm tác giả đã cố gắng trình bày nội dung giáo trình một cách ngắn gọn, dễ hiểu, cuối mỗi chương là tập hợp các câu hỏi và bài tập giúp người học kiểm tra lại kiến thức đã trình bày trong chương đó. Nhóm tác giả mong rằng với giáo trình này, sinh viên sẽ hiểu được những điều cơ bản nhất của môn Điện kỹ thuật, làm kiến thức nền tảng để học tốt các môn chuyên ngành. Giáo trình Điện kỹ thuật được biên soạn gồm 4 chương: Chương 1: Đại cương về mạch điện Chương 2: Máy biến áp Chương 3. Động cơ điện Chương 4. Khí cụ điều khiển và bảo vệ trong mạch điện Trong uá trình biên soạn giáo trình nhóm tác giả in chân thành cám ơn đã nhận được nhiều kiến đóng góp chân thành và vô cùng u báu của các đồng nghiệp và các chuyên gia trong và ngoài trường. Giáo trình biên soạn không tránh khỏi một số sai sót nhất định. Chúng tôi rất mong tiếp tục nhận được nhiều kiến đóng góp của u đồng nghiệp và đọc giả để giáo trình được b sung, ch nh sửa ngày một hoàn thiện hơn. Các tác giả ii MỤC TIÊU MÔN HỌC Giáo trình “Điện kỹ thuật” được biên soạn trên cơ sở chương trình chương trình môn học Điện kỹ thuật được ây dựng theo Thông tư số: 03/2017/TT- BLĐTBXH ngày 01/03/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội của nhà trường đã được phê duyệt. Nội dung giáo trình bám sát được chương trình đào tạo nhằm cung cấp cho sinh viên các kiến thức cơ bản về điện, nguyên l hoạt động của các máy điện trang bị trong kỹ thuật và trên ô tô hiện nay. Giáo trình còn cung cấp kiến thức về cấu tạo - nguyên l trang bị điện và các mạch điều khiển máy điện với thực tiễn đang được áp dụng trên thực tế. Đây là môn học cơ sở nghề, trang bị kiến thức cho sinh viên làm nền tảng cho việc nghiên cứu các môn học chuyên môn l thuyết và thực hành chuyên ngành, cũng như phục vụ cho nghề nghiệp của sinh viên sau khi ra trường. Ngoài ra, giáo trình được biên soạn dựa vào điều kiện với các máy móc, thiết bị được trang bị cho ưởng thực tập của khoa, phù hợp với điều kiện nghiên cứu của sinh viên. Giáo trình sau khi biên soạn, được hội đồng nghiên cứu khoa học công nhận sẽ dùng làm tài liệu giảng dạy và học tập cho sinh viên chuyên ngành Công nghệ kỹ thuật ôtô. Tuy nhiên, giáo trình cũng có thể làm tài liệu nghiên cứu cho sinh viên các chuyên ngành kỹ thuật khác, làm tài liệu tham khảo cho kỹ thuật viên làm việc có liên uan đến kỹ thuật điện. iii MỤC LỤC Chương 1: ĐẠI CƯƠNG VỀ MẠCH ĐIỆN. Những khái niệm cơ bản về mạch điện. Kết cấu hình học của mạch điện. Các đại lượng đặc trưng cho uá trình năng lượng trong mạch điện. Mô hình mạch điện, các thông số. Các định luật cơ bản của mạch điện. Các khái niệm cơ bản về dòng điện oay chiều. Đinh nghia va sư san sinh ra sức điên đông oay chiêu hình sin. Cac đai lương đặc trưng cua dong điên oay chiêu. Biêu diên cac đai lương oay chiêu băng đô thi vectơ. Mạch điện oay chiều hình sin 1 pha. Mach thuân điên trơ (R). Mach điên thuân điên cam (L). Mach điên thuân điên dung (C). Mach RLC măc nôi tiêp. Mach RLC măc song song. Công suất của dòng điện hình sin:. Biêu diên cac đai lương oay chiêu băng bằng số phức. Phương pháp giải mạch điện oay chiều hình sin. Mạch điện oay chiều hình sin ba pha. Khái niệm chung về mạch điện oay chiều ba pha. Cách nối nguồn tải 3 pha. Công suất mạch ba pha đối ứng. Cách giải mạch ba pha đối ứng.44 Chương 2: MÁY BIẾN ÁP. Máy biến áp một pha. Nguyên ly lam việc. Máy biến áp ba pha. Cac tô đâu dây.72 Chương 3: ĐỘNG CƠ ĐIỆN. Cấu tạo nguyên l máy điện không đồng bộ. Khái niệm chung. Cấu tạo máy điện không đồng bộ 3 pha. Từ trường của máy điện không đồng bộ. Nguyên l làm việc của động cơ điện không đồng bộ ba pha. Các thông số trong máy điện không đồng bộ. Các kiểu đấu dây động cơ điện oay chiều không đồng bộ 3 pha. Bô dây stato đông cơ điên oay chiêu không đông bô ba pha. Cach đâu dây bô dây stato co 6 đâu. Cach đâu dây bô dây stato co 9 đâu dây. Phương pháp đ i chiều uay động cơ điện oay chiều không đồng bộ ba pha . Phương pháp đ i chiều uay động cơ điện oay chiều không đồng bộ ba pha. Sơ đô lăp đặt mach điên đao chiêu uay đông cơ điên oay chiêu không đông bô ba pha băng câu dao đao ba pha. Trinh tư vân hanh. Mở máy động cơ không đồng bộ 3 pha. Điều kiện mở máy. Mở máy động cơ không đồng bộ rotor lồng sóc. Mở máy động cơ KĐB rotor dây uấn. Động cơ điện vạn năng. Nguyên ly lam việc. Phương phap mơ may đông cơ điên van năng. 119 Chương 4: KHÍ CỤ ĐIỀU KHIỂN VÀ BẢO VỆ TRONG MẠCH ĐIỆN. Khái niệm về khí cụ điện. Những yêu cầu cơ bản đối với khí cụ điện. Khí cụ đóng cắt trong mạch điện. Khí cụ điện bảo vệ mạch điện. Rơle điện từ. Khí cụ điều khiển mạch điện. Bô không chê. Công tắc hành trình. Khởi động từ. Đại cương về mạch điện Chương 1: ĐẠI CƯƠNG VỀ MẠCH ĐIỆN Mục tiêu: Học ong chương này người học có khả năng:  Trình bày được nguyên l sản sinh ra sức điện động oay chiều và các đại lượng cơ bản đăc trưng cho dòng điện oay chiều hình sin.  Trình bày được uan hệ về trị số và về pha giữa dòng điện và điện áp trong mạch điên oay chiều khi có thuần điện trở, thuần điện cảm và thuần điện dung. Nêu được nghĩa của hệ số công suất và các biện pháp nâng cao hệ số công suất.  Trình bày được sơ đồ đấu nối hệ thống điện oay chiều ba pha kiểu hình sao (Y) và hình tam giác ( ) và các mối uan hệ giữa các đại lượng pha và dây. Những khái niệm cơ bản về mạch điện 1. Mạch điện Mạch điện là tập hợp các thiết bị điện, nối với nhau bằng các dây dẫn, tạo thành những vòng kín trong đó dòng điện có thể chạy ua. Mạch điện được cấu trúc từ nhiều thiết bị khác nhau, chúng thực hiện các chức năng ác định được gọi là phần tử mạch điện. Hai loại phần tử chính của mạch điện là nguồn và phụ tải (tải):  Nguồn điện: Nguồn điện là thiết bị phát ra điện năng, về nguyên l là thiết bị biến đ i các dạng năng lượng khác thành điện năng. Ví dụ như máy phát điện biến cơ năng thành điện năng, pin và ắc uy biến hóa năng thành điện năng…  Phụ tải: Phụ tải là các thiết bị tiêu thụ điện năng và biến đ i điện năng thành các dạng năng lượng khác, như động cơ điện biến điện năng thành cơ năng, đèn điện biến điện năng thành uang năng, bàn là và bếp điện biến điện năng thành nhiệt năng. Ngoài hai loại chính trên, trong mạch điện còn có dây dẫn nối từ nguồn đến tải để tạo thành mạch vòng kín và để truyền tải điện năng từ nguồn đến tải. Điện kỹ thuật 1 1. Đại cương về mạch điện 1. Kết cấu hình học của mạch điện Kết cấu hình học của mạch điện gồm có: Nhánh, nút, vòng. Hình 1- 1: Mạch điện.  Nhánh: Nhánh là bộ phận của mạch điện, gồm các phần tử mắc nối tiếp nhau trong đó có cùng một dòng điện chạy ua. Mạch điện hình 1.1 có ba nhánh đánh số 1, 2 và 3.  Nút (đ nh): Nút là chỗ gặp nhau từ ba nhánh trở lên. Mạch điện hình 1.1 có hai nút k hiệu a và b.  Vòng hay mạch vòng: Vòng là đường đi khép kín ua các nhánh. Mạch điện hình 1.1 tạo thành ba vòng k hiệu I, II và III. Các đại lượng đặc trưng cho quá trình năng lượng trong mạch điện 1. Dòng điện Dòng điện là dòng các điện tích chuyển dời có hướng dưới tác dụng của điện trường. Cường độ dòng điện I là đại lượng đặc trưng cho độ lớn của dòng điện. Cường độ dòng điện được tính bằng lượng điện tích chạy ua tiết diện thẳng của vật dẫn trong một đơn vị thời gian. dq (1- 1) I= dt Đơn vị dòng điện là Ampere (A) Qui ước: Chiều dòng điện hướng từ cực dương về cực âm của nguồn hoặc từ nơi có điện thế cao đến nơi có điện thế thấp. Điện kỹ thuật 2 1. Đại cương về mạch điện 1. Điện áp Điện áp là đại lượng đặc trưng cho khả năng tích lũy năng lượng của dòng điện. Trong mạch điện, tại các điểm đều có một điện thế nhất định. Hiệu điện thế giữa hai điểm gọi là điện áp, k hiệu U. Ta có: UAB = A - B (1- 2) Trong đó: A: Điện thế tại điểm A B: Điện thế tại điểm B UAB: Hiệu điện thế giữa A và B Qui ước: Chiều điện áp là chiều từ điểm có điện thế cao đến điểm có điện thế thấp. Đơn vị điện áp là vôn (V). Chiều dương của dòng điện và điện áp Đối với các mạch điện đơn giản, theo uy ước ra dễ dàng ác định được chiều dòng điện và điện áp trong một nhánh.
