Giáo trình Điện thân xe ngành Bảo trì và Sửa chữa Ô tô - Trường CĐ KTKT TP.HCM

Dưới đây là meta tags cho bài viết "Giáo trình Điện thân xe - Bảo trì & Sửa chữa Ô tô": { "ai_description": "Giáo trình Điện thân xe cung cấp kiến thức và

• Tác giả: Hoàng Phi Khanh
• Người hướng dẫn: PGS. TS. Trần Văn Như
• Trường học: Trường Cao đẳng Kinh tế - Kỹ thuật Thành phố Hồ Chí Minh
• Chuyên ngành: Bảo trì và sửa chữa ô tô
• Đề tài: Điện thân xe
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2020
• Địa điểm: Thành phố Hồ Chí Minh

Tóm tắt

I. Tổng quan về giáo trình điện thân xe ô tô

Giáo trình điện thân xe là tài liệu giảng dạy cốt lõi trong chương trình đào tạo nghề Bảo trì và sửa chữa ô tô trình độ trung cấp. Tài liệu này do Trường Cao đẳng Kinh tế - Kỹ thuật Thành phố Hồ Chí Minh biên soạn, với sự tham vấn chuyên môn từ các chuyên gia Pháp thuộc tổ chức IECD. Nội dung mô đun được thiết kế bài bản, đi từ nguyên lý cơ bản đến thực hành thực tế. Giáo trình bao gồm 7 bài học chính, bao quát toàn bộ các hệ thống điện phụ trợ trên xe. Mục tiêu là trang bị cho học viên kiến thức nền tảng và kỹ năng chẩn đoán, sửa chữa các hư hỏng phổ biến. Việc học tập dựa trên giáo trình này giúp người học tiếp cận một cách có hệ thống với công nghệ điện thân xe hiện đại.

1.1. Mục tiêu và đối tượng đào tạo

Giáo trình được xây dựng dành riêng cho học viên trình độ trung cấp ngành Bảo trì và sửa chữa ô tô. Mục tiêu chính là trang bị kiến thức lý thuyết về cấu tạo, nguyên lý làm việc của các hệ thống điện thân xe. Đồng thời, phát triển kỹ năng thực hành như đọc sơ đồ mạch, sử dụng đồng hồ đo và dụng cụ chuyên dụng. Học viên sau khóa học có khả năng xác định và khắc phục các sự cố điện thường gặp. Giáo trình cũng nhấn mạnh an toàn lao động và quy trình làm việc chuyên nghiệp.

1.2. Cấu trúc và nội dung chính của mô đun

Mô đun điện thân xe được chia thành 7 bài học logic. Bài 1 giới thiệu tổng quan về mạch điện trên ô tô. Các bài tiếp theo đi sâu vào từng hệ thống cụ thể: Bài 2 về hệ thống nguồn điện (ắc quy, máy phát), Bài 3 về hệ thống thông tin (đồng hồ táp-lô). Bài 4 và 5 tập trung vào hệ thống chiếu sáng, tín hiệu và gạt nước. Bài 6 và 7 đề cập đến hệ thống tiện nghi như khóa cửa, nâng hạ kính và gương chiếu hậu. Cấu trúc này giúp học viên tiếp cận kiến thức từ tổng quan đến chi tiết.

II. Phân tích các vấn đề thường gặp trên hệ thống điện

Trong thực tế sửa chữa, hệ thống điện thân xe ô tô thường phát sinh nhiều loại hư hỏng khác nhau. Các sự cố phổ biến liên quan đến nguồn điện, dây dẫn, thiết bị chấp hành và mạch điều khiển. Ắc quy có thể gặp các hiện tượng như sulfat hóa, ngược cực hoặc thậm chí nổ bình do chập mạch hoặc nạp không đúng cách. Hệ thống dây dẫn có thể bị đứt, chạm mát hoặc oxi hóa tại các giắc nối, gây mất tín hiệu hoặc hoạt động không ổn định. Các thiết bị như đèn, motor gạt nước, motor kính cũng hay hỏng hóc. Việc hiểu rõ nguyên nhân là bước đầu tiên quan trọng để chẩn đoán chính xác. Giáo trình cung cấp các bảng giá trị chuẩn để đối chiếu khi kiểm tra, ví dụ như điện trở cuộn rotor hay chiều cao chổi than máy phát.

2.1. Các hư hỏng phổ biến của ắc quy và máy phát

Ắc quy thường gặp hiện tượng sulfat hóa do nạp không đúng cách hoặc cạn dung dịch, dẫn đến giảm dung lượng và khó khởi động. Một vấn đề nghiêm trọng khác là ngược cực, khiến điện thế bất thường và lá cực bị biến đổi màu. Máy phát điện xoay chiều có thể hỏng ở nhiều bộ phận: cuộn dây stator/rotor bị đứt hoặc chạm, bộ chỉnh lưu (diode) hỏng, tiết chế vi mạch không ổn định. Giáo trình liệt kê các giá trị đo chuẩn để kiểm tra, ví dụ điện trở cổ góp rotor khoảng 2.0 Ω, đường kính trục rotor từ 14.0 đến 14.4 mm.

2.2. Sự cố mạch điều khiển và thiết bị chấp hành

Hệ thống chiếu sáng và tín hiệu hay gặp trục trặc do đứt cầu chì, hỏng rơ-le, công tắc hoặc bản thân bóng đèn. Đèn có thể mờ, chập chờn hoặc không hoạt động. Ở hệ thống gạt nước và rửa kính, motor có thể yếu hoặc chết, cơ cấu gạt bị kẹt. Hệ thống khóa cửa và nâng hạ kính điện thường hỏng ở motor, công tắc hoặc dây dẫn bên trong cửa. Các giắc nối bị lỏng hoặc oxi hóa là nguyên nhân phổ biến gây mất tín hiệu gián đoạn. Việc kiểm tra đòi hỏi phải theo dõi sơ đồ mạch và dùng đồng hồ đo thông mạch, điện áp một cách có hệ thống.

III. Phương pháp và quy trình sửa chữa hệ thống điện thân xe

Việc sửa chữa hệ thống điện thân xe đòi hỏi phải tuân theo một quy trình khoa học và an toàn. Quy trình tiêu chuẩn bao gồm các bước: tiếp nhận thông tin, kiểm tra ban đầu, chẩn đoán chính xác, thực hiện sửa chữa và cuối cùng là kiểm tra hoàn công. Giáo trình nhấn mạnh sử dụng đúng dụng cụ, thiết bị đo như đồng hồ vạn năng và các loại cờ-lê, tô-vít chuyên dụng. Một nguyên tắc quan trọng là luôn ngắt cực âm của ắc quy trước khi thao tác trên hệ thống điện để tránh ngắn mạch. Đối với sửa chữa máy phát, giáo trình cung cấp quy trình tháo lắp chi tiết, từ việc tháo đai ốc chân B, nắp sau, cho đến tháo tiết chế vi mạch và bộ chỉnh lưu. Mỗi bước đều có yêu cầu chất lượng cụ thể, đảm bảo sửa chữa hiệu quả và an toàn.

3.1. Kỹ thuật chẩn đoán và sử dụng thiết bị đo

Chẩn đoán hư hỏng điện bắt đầu bằng việc quan sát triệu chứng và hỏi rõ tình trạng xe. Bước tiếp theo là kiểm tra trực quan các đầu nối, dây dẫn và cầu chì. Sử dụng đồng hồ vạn năng là kỹ năng then chốt: đo điện áp ắc quy, kiểm tra thông mạch dây dẫn, đo điện trở cuộn dây, và kiểm tra tính dẫn điện một chiều của diode. Giáo trình cung cấp các giá trị chuẩn để so sánh, ví dụ như điện áp ắc quy đầy là 12.6V, điện trở cổ góp cuộn rotor. Việc đo kiểm tra phải được thực hiện tuần tự theo sơ đồ mạch để khoanh vùng lỗi chính xác.

3.2. Quy trình tháo lắp và sửa chữa cụ thể

Giáo trình hướng dẫn quy trình tháo lắp chi tiết cho từng bộ phận. Ví dụ, khi sửa chữa máy phát, cần tháo theo trình tự: tháo đai ốc và phiến cách điện chân B, tháo nắp sau, tháo vòng kẹp chổi than, rồi mới đến tiết chế và bộ chỉnh lưu. Mỗi bước cần dụng cụ phù hợp: cờ-lê 13, 10, tô-vít 4 cạnh. Đặc biệt, tháo puly máy phát có thể cần thiết bị chuyên dụng hoặc súng bắn ốc khí nén. Quy trình lắp ráp phải đảo ngược thứ tự và đảm bảo các chi tiết được vệ sinh, kiểm tra trước khi lắp lại. Thực hành trên mô hình hoặc cụm chi tiết tháo rời là cách hiệu quả để nắm vững kỹ năng này.

IV. Kết luận và ứng dụng thực tiễn của giáo trình

Giáo trình điện thân xe đóng vai trò nền tảng quan trọng trong việc đào tạo thợ sửa chữa ô tô có tay nghề. Nội dung bài bản, từ lý thuyết đến thực hành, giúp học viên xây dựng được nền tảng kiến thức vững chắc và kỹ năng nghề nghiệp thực tế. Việc áp dụng giáo trình này vào giảng dạy tại Trường Cao đẳng Kinh tế - Kỹ thuật TP.HCM đã cho thấy hiệu quả trong việc nâng cao chất lượng đào tạo. Học viên được trang bị không chỉ kiến thức về từng hệ thống mà còn cả quy trình tư duy chẩn đoán và sửa chữa có hệ thống. Các phương pháp đánh giá trong giáo trình, được xây dựng với sự tư vấn của chuyên gia, giúp đo lường chính xác năng lực của người học. Sự kết hợp giữa kiến thức chuẩn và kỹ năng thực hành là yếu tố then chốt tạo nên một người thợ giỏi.

4.1. Giá trị đào tạo và phát triển kỹ năng nghề

Giáo trình mang lại giá trị đào tạo toàn diện. Nó không chỉ cung cấp kiến thức kỹ thuật mà còn phát triển kỹ năng mềm như tư duy logic, giải quyết vấn đề và làm việc an toàn. Học viên học cách đọc hiểu sơ đồ kỹ thuật, một kỹ năng quan trọng trong thời đại công nghệ xe hơi phức tạp. Việc thực hành trên các cụm chi tiết thật giúp rút ngắn khoảng cách giữa lý thuyết và thực tế tại xưởng dịch vụ. Giáo trình cũng định hướng cho người học cách tiếp cận công nghệ mới trên các dòng xe hiện đại, giúp họ dễ dàng thích ứng và nâng cao tay nghề sau này.

4.2. Hướng đi và tiềm năng phát triển tiếp theo

Dựa trên nền tảng giáo trình này, người học có thể tiếp tục phát triển theo nhiều hướng. Có thể chuyên sâu vào lĩnh vực điện - điện tử ô tô, tìm hiểu về hệ thống điều khiển động cơ, hệ thống an toàn chủ động. Giáo trình cũng là bàn đạp để thợ sửa chữa tự tin tham gia các khóa đào tạo nâng cao do các hãng xe tổ chức. Trong bối cảnh xe điện và xe hybrid phát triển, kiến thức nền tảng về mạch điện, ắc quy và máy phát trong giáo trình vẫn vô cùng quý giá. Nó cung cấp tư duy hệ thống và kỹ năng đo kiểm tra cơ bản, dễ dàng được mở rộng để tiếp cận công nghệ mới.

Nội dung chính

BÁO CÁO MÔ TẢ VÀ PHÂN TÍCH HỌC THUẬT GIÁO TRÌNH: ĐIỆN THÂN XE

Tổng quan về giáo trình (250-300 từ)

Giáo trình Mô đun: Điện thân xe (Mã mô đun: MĐ2103618) do Thạc sĩ Hoàng Phi Khanh (Khoa Công nghệ Ô tô, Trường Cao đẳng Kinh tế – Kỹ thuật Thành phố Hồ Chí Minh) chủ nhiệm biên soạn năm 2020. Tài liệu được xây dựng với sự tham gia đóng góp chuyên môn của PGS. TS Trần Văn Như (Trường Đại học Giao thông Vận tải), giảng viên Trần Minh Tường (Trường Cao đẳng Công nghệ Thủ Đức) và sự hỗ trợ phương pháp giáo dục nghề nghiệp từ chuyên gia Pháp Jean-Jacques Diverchy cùng Tổ chức IECD (Viện Hợp tác Năng lực và Phát triển) thông qua dự án "Hạt giống hy vọng".

Về vị trí trong khung đào tạo, đây là mô đun chuyên ngành bắt buộc, được bố trí giảng dạy vào học kỳ II của khóa đào tạo ngành Bảo trì và Sửa chữa Ô tô (trình độ Trung cấp). Mô đun có tổng thời lượng 90 giờ, phân bổ cụ thể thành 30 giờ lý thuyết, 57 giờ thực hành và 3 giờ kiểm tra đánh giá.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học năng lực nhận diện ký hiệu, giải mã sơ đồ nguyên lý mạch điện ô tô; phân tích cấu tạo, nguyên lý làm việc của hệ thống nguồn điện và các hệ thống phụ tải trên thân xe; đồng thời hình thành kỹ năng vận hành trang thiết bị đo kiểm, tháo lắp, bảo dưỡng, chẩn đoán và sửa chữa các chi tiết cơ điện theo đúng tiêu chuẩn kỹ thuật.

Cấu trúc giáo trình gồm 7 bài học được thiết kế theo hướng tiếp cận năng lực thực hiện (Competency-based training), tích hợp chặt chẽ giữa lý thuyết hệ thống và các phiếu quy trình thực hành (Job sheets) tương ứng với điều kiện thiết bị nhà xưởng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung toàn bộ mô đun được chia thành 7 bài học chuyên đề có tính liên kết chặt chẽ:

• Bài 1: Tổng quan về mạch điện trên ô tô: Cung cấp định nghĩa về nguồn, tải, dây dẫn; hệ thống bảng ký hiệu điện (Bảng 1.1); bảng mã màu dây điện theo chuẩn châu Âu (Bảng 1.2: Rt, Ws, Ge, Sw, Gn, Br...); bảng quy ước đánh số đầu dây hệ châu Âu (Bảng 1.3: chân 30 cấp dương ắc quy, chân 31 nối mát, chân 15 dương sau công tắc máy, chân 50 điều khiển đề, chân 85-86 cuộn dây relay, chân 87 tiếp điểm relay); kỹ thuật sử dụng đồng hồ vạn năng kỹ thuật số (VOM) và ampe kìm.
• Bài 2: Hệ thống nguồn điện: Khảo sát cấu tạo và nguyên lý điện hóa của ắc quy axit-chì; các dạng hư hỏng thường gặp (sulfat hóa, ngược cực, đoản mạch, cạn điện dịch); phân loại phụ tải điện (tải thường trực, gián đoạn dài hạn, gián đoạn ngắn hạn); cấu tạo và nguyên lý của máy phát điện xoay chiều 3 pha (stator, rotor, bộ chỉnh lưu đi-ốt, bộ điều chỉnh điện áp vi mạch IC); quy trình tháo lắp, kiểm tra thông số máy phát.
• Bài 3: Hệ thống thông tin: Cấu tạo và nguyên lý hoạt động của các đồng hồ hiển thị, bảng taplo cảnh báo và cảm biến đo lường.
• Bài 4: Hệ thống chiếu sáng và tín hiệu trên ô tô: Nguyên lý mạch đèn đầu (pha/cốt), đèn kích thước, đèn sương mù, đèn xi-nhan, đèn phanh, đèn lùi và còi.
• Bài 5: Hệ thống gạt nước và rửa kính: Sơ đồ điều khiển mô tơ gạt nước nhiều chế độ, hệ thống rửa kính và xông kính.
• Bài 6: Hệ thống khóa cửa và nâng hạ kính: Cấu tạo cơ cấu chấp hành khóa cửa trung tâm, mạch điều khiển nâng hạ cửa sổ điện.
• Bài 7: Hệ thống điều khiển gương chiếu hậu: Sơ đồ mạch điều khiển góc quay mặt gương và mô tơ gập/mở gương điện.

Tiến trình nội dung đi từ việc trang bị công cụ đọc sơ đồ và thiết bị đo kiểm (Bài 1), đến việc làm chủ hệ thống tạo và trữ năng lượng (Bài 2), sau đó mở rộng sang các hệ thống tiêu thụ điện, an toàn và tiện nghi trên xe (Bài 3 đến Bài 7).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên các nguyên lý khoa học kỹ thuật:

• Nguyên lý mạch điện và bán dẫn: Khái niệm mạch kín, định luật Ohm, cấu trúc tiếp giáp P-N của diode, transistor và diode Zener.
• Lý thuyết điện hóa: Phương trình hóa học thuận nghịch trong ắc quy axit-chì: $\text{PbO}_2 + \text{Pb} + 2\text{H}_2\text{SO}_4 \rightleftharpoons 2\text{PbSO}_4 + 2\text{H}_2\text{O}$, quá trình phân ly ion $\text{Pb}^{2+}$, $\text{SO}_4^{2-}$, nồng độ điện dịch tiêu chuẩn $1,22 - 1,27\text{ g/cm}^3$.
• Nguyên lý cảm ứng điện từ: Hiện tượng sinh suất điện động xoay chiều 3 pha trong cuộn stator khi nam châm điện rotor quay cắt qua các vòng dây.
• Tiêu chuẩn kỹ thuật công nghiệp: Chuẩn sạc theo IEEE (dòng sạc $I_{\text{sạc}} = 0,1 C_{10}$ đối với ắc quy axit-chì và $0,2 C_5$ đối với ắc quy Ni-Cd kiềm), chuẩn ký hiệu đấu dây DIN châu Âu.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Thao tác đo điện áp DC/AC, dòng điện, điện trở, kiểm tra thông mạch và tiếp giáp bán dẫn bằng đồng hồ VOM; đo dòng điện bằng ampe kìm cảm ứng; vận hành máy nạp ắc quy tự động và máy nạp thủ công theo 2 giai đoạn (Boost charge và Float charge); tháo rã, vệ sinh và lắp ráp các chi tiết máy phát điện bằng dụng cụ cầm tay (clê 10, 13, 17, tô vít 4 cạnh) và thiết bị chuyên dùng (vam tháo puly, vam tháo vòng bi, dụng cụ SST).
• Kỹ năng phân tích (Analytical skills): Khả năng đối chiếu giá trị đo đạc với bảng thông số kỹ thuật chuẩn (điện áp ắc quy tiêu chuẩn 12,6V; điện áp máy phát hoạt động 13,9 – 14,1V; điện trở cuộn dây rotor 2,0 $\Omega$; độ mòn chổi than giới hạn 4,5 mm; đường kính trục rotor 14,0 – 14,4 mm); khả năng chẩn đoán nguyên nhân hư hỏng thông qua triệu chứng đèn báo sạc taplo hoặc hiện tượng sôi ngăn ắc quy.
• Năng lực thực hành nghề nghiệp (Practical competencies): Khả năng lập kế hoạch chuẩn bị trang thiết bị, vật tư tiêu hao (giẻ lau, mỡ bò, mỏ hàn, chì hàn, giấy nhám P80) và tuân thủ an toàn lao động trong môi trường xưởng dịch vụ ô tô.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo kết hợp giữa thuyết trình lý thuyết và hướng dẫn thực hành theo năng lực (Competency-Based Training). Với thời lượng thực hành chiếm 63,3% tổng khối lượng mô đun (57/90 giờ), quy trình giảng dạy tập trung vào việc hình thành kỹ năng thao tác chuẩn xác.

Hệ thống bài tập thực hành được chuẩn hóa theo cấu trúc thống nhất:

1. Mục tiêu bài thực hành: Xác định rõ kiến thức và kỹ năng cần đạt sau buổi học.
2. Định mức trang thiết bị và vật tư: Quy định cụ thể danh mục thiết bị hỗ trợ tính trên đầu học sinh/nhóm (ví dụ: mô hình điện thân xe tỷ lệ 1 mô hình/8 HSSV, đồng hồ VOM 1 máy/4 HSSV, bộ chìa khóa 1 bộ/nhóm, dụng cụ chuyên dụng SST 1 cái/nhóm).
3. Bảng câu hỏi dẫn dắt và kiểm tra thông số: Người học phải tự điền và so sánh giữa "Giá trị chuẩn", "Giá trị đo" và đưa ra "Đánh giá" tình trạng kỹ thuật của từng chi tiết (nắp sau, chổi than, tiết chế IC, diode, stato, roto, bạc đạn).
4. Quy trình thực hiện chi tiết: Hướng dẫn từng bước thao tác kèm theo quy định loại dụng cụ cơ khí cần sử dụng (clê 10 tháo nắp sau, clê 13 tháo chân B, vam tháo nắp sau và puly, búa cao su khi lắp).

Phương pháp đánh giá kết quả học tập dựa trên việc kiểm tra độ chính xác của các phép đo, khả năng vận hành thử nghiệm hệ thống sau khi lắp ráp và tính an toàn trong suốt quá trình thao tác tại xưởng. Đối với tự học, giáo trình yêu cầu người học nghiên cứu trước bảng mã màu dây, bảng ký hiệu chân cắm và trình tự các bước trước khi thực hiện trên thiết bị thật.

Điểm nổi bật và cập nhật (250-300 từ)

• Hợp tác quốc tế trong thiết kế chương trình: Giáo trình được xây dựng với sự hỗ trợ kỹ thuật của Tổ chức IECD (Pháp) trong khuôn khổ dự án "Hạt giống hy vọng", tiếp thu trực tiếp các phương pháp đào tạo nghề tiên tiến từ chuyên gia giáo dục Pháp Jean-Jacques Diverchy.
• Tích hợp phần mềm chuyên ngành và trang thiết bị thực tế: Danh mục trang thiết bị phục vụ đào tạo tích hợp phần mềm tra cứu kỹ thuật ô tô ALLDATA (định mức 1 bộ/8 HSSV) cùng tủ dụng cụ tiêu chuẩn hãng Toyota, phản ánh đúng điều kiện làm việc tại các trung tâm dịch vụ sửa chữa hiện đại.
• Hệ thống hóa chuẩn mã hóa kỹ thuật châu Âu: Giáo trình cung cấp đầy đủ bảng mã màu dây viết tắt kép (ví dụ: Sw/Ge: Đen/Vàng; Gr/Rt: Xám/Đỏ) và hệ thống ký hiệu số đầu dây chuẩn DIN (chân 1, 4, 15, 30, 31, 49, 49a, 50, 53, 54, 55, 56, 56a, 56b, 58, 61, 85, 86, 87), phục vụ trực tiếp cho việc đọc hiểu sơ đồ mạch điện trên nhiều dòng xe khác nhau.
• Dữ liệu phân loại công suất phụ tải chi tiết: Cung cấp sơ đồ phân bổ công suất tiêu thụ của các hệ thống điện trên ô tô hiện đại (từ tải liên tục như hệ thống phun xăng 70-100W, bơm nhiên liệu 50-70W đến tải ngắn hạn công suất lớn như mô tơ khởi động 800-3000W).

Đối tượng sử dụng giáo trình (200-250 từ)

• Người học: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng ngành Bảo trì và Sửa chữa Ô tô, Công nghệ Kỹ thuật Ô tô. Giáo trình phục vụ trực tiếp cho học kỳ II của chương trình đào tạo.
• Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các nội dung kiến thức cơ sở về Điện kỹ thuật cơ bản, Cơ lý thuyết, An toàn lao động xưởng cơ khí và kỹ năng sử dụng dụng cụ nguội – cầm tay cơ bản.
• Giảng viên: Sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ chuẩn bị vật tư, chia nhóm thực hành và tổ chức đánh giá kết quả rèn luyện kỹ năng thực hành theo từng bài học (Job sheets).
• Kỹ thuật viên xưởng dịch vụ và tự học: Dùng làm tài liệu tham khảo để tra cứu các thông số kỹ thuật định mức (điện áp, dòng sạc, điện trở, dung sai mòn chi tiết), hỗ trợ quy trình chẩn đoán sự cố hệ thống nguồn và điện thân xe.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?
Tài liệu được thiết kế cho học sinh, sinh viên ngành Bảo trì và Sửa chữa Ô tô ở trình độ Trung cấp, Cao đẳng và kỹ thuật viên cần củng cố quy trình đo kiểm, sửa chữa hệ thống điện thân xe.

2. Cần kiến thức nền nào để học mô đun này?
Người học cần có kiến thức cơ bản về mạch điện một chiều, hiểu các đại lượng dòng điện, điện áp, điện trở và có kỹ năng thao tác các dụng cụ cơ khí cầm tay căn bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu thuần lý thuyết?
Giáo trình dành hơn 63% thời lượng cho 4 bài thực hành chuẩn hóa, quy định rõ ràng từng loại dụng cụ (clê 10, 13, 17, vam, búa cao su) và có bảng so sánh thông số đo thực tế với giá trị chuẩn kỹ thuật.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?
Người học cần ghi nhớ hệ thống ký hiệu linh kiện (Bảng 1.1), bảng màu dây (Bảng 1.2), mã chân cắm chuẩn DIN (Bảng 1.3), đồng thời tuân thủ tuần tự các bước kiểm tra điện áp, nồng độ điện dịch và kích thước chi tiết trong từng phiếu thực hành.

5. Giáo trình có đề cập đến phần mềm bổ trợ nào không?
Giáo trình tích hợp việc sử dụng phần mềm tra cứu sơ đồ mạch điện và tài liệu sửa chữa ALLDATA trong danh mục thiết bị thực hành tại xưởng.

Kết luận (150 từ)

Giáo trình Mô đun: Điện thân xe (Mã mô đun: MĐ2103618) cung cấp hệ thống kiến thức toàn diện về mạch điện, hệ thống nguồn và các hệ thống phụ tải tiện nghi trên ô tô. Tài liệu kết hợp cân đối giữa lý thuyết điện – điện tử ô tô và quy trình thực hành chi tiết theo chuẩn quốc tế IECD. Lộ trình học tập được thiết kế mạch lạc từ kỹ thuật đo kiểm cơ bản, bảo dưỡng nguồn điện (ắc quy, máy phát) đến việc tháo lắp, sửa chữa các hệ thống chiếu sáng, gạt nước, khóa cửa và gương điện. Đây là tài liệu phục vụ hiệu quả cho công tác giảng dạy, học tập và tra cứu kỹ thuật trong lĩnh vực công nghệ ô tô.

Trích đoạn nội dung tài liệu

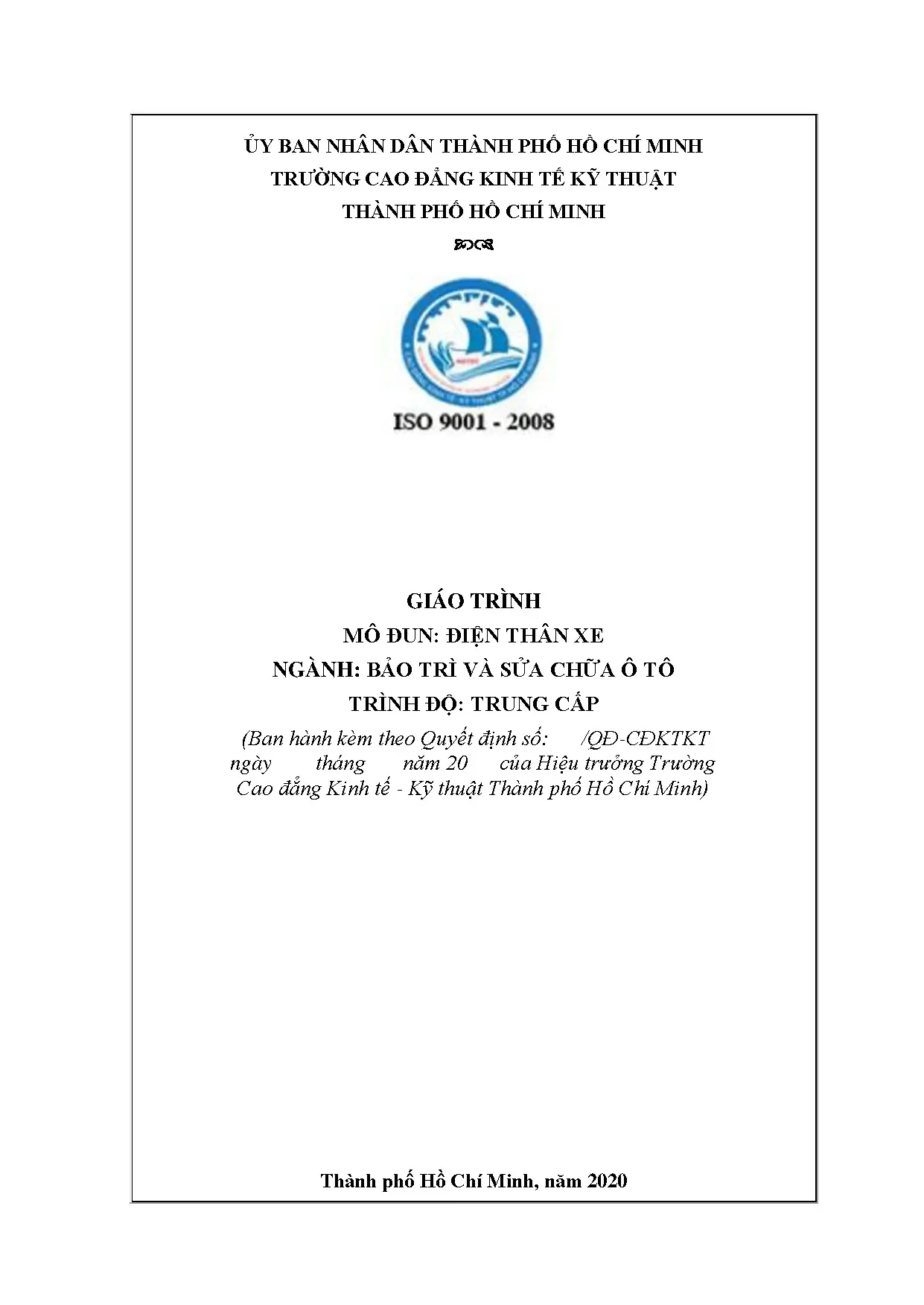

ỦY BAN NHÂN DÂN THÀNH PHỐ HỒ CHÍ MINH TRƯỜNG CAO ĐẲNG KINH TẾ KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH  GIÁO TRÌNH MÔ ĐUN: ĐIỆN THÂN XE NGÀNH: BẢO TRÌ VÀ SỬA CHỮA Ô TÔ TRÌNH ĐỘ: TRUNG CẤP (Ban hành kèm theo Quyết định số: /QĐ-CĐKTKT ngày tháng năm 20 của Hiệu trưởng Trường Cao đẳng Kinh tế - Kỹ thuật Thành phố Hồ Chí Minh) Thành phố Hồ Chí Minh, năm 2020 ỦY BAN NHÂN DÂN THÀNH PHỐ HỒ CHÍ MINH TRƯỜNG CAO ĐẲNG KINH TẾ KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH  GIÁO TRÌNH MÔ ĐUN: ĐIỆN THÂN XE NGÀNH: BẢO TRÌ VÀ SỬA CHỮA Ô TÔ TRÌNH ĐỘ: TRUNG CẤP THÔNG TIN CHỦ NHIỆM ĐỀ TÀI Họ tên: Hoàng Phi Khanh Học vị: Thạc sĩ Cơ Khí Động Lực Đơn vị: Khoa Công Nghệ Ô Tô Email: [e-mail] TRƯỞNG KHOA TỔ TRƯỞNG CHỦ NHIỆM BỘ MÔN ĐỀ TÀI HIỆU TRƯỞNG DUYỆT Thành phố Hồ Chí Minh, năm 2020 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Giáo trình điện thân xe được dùng trong chương trình đào tạo trình độ trung cấp tại trường Cao đẳng Kinh tế - Kỹ thuật Thành Phố Hồ Chí Minh. Giáo trình do chính giảng viên biên soạn với sự góp ý đầy đủ từ chuyên gia chuyên ngành lĩnh vực ô tô và các chuyên gia giáo dục đến từ nước Pháp thông qua sự giúp đỡ của tổ chức IECD trong chương trình Hạt giống hy vọng.

Chân thành cám ơn thầy Jean-Jacques Diverchy, chuyên gia Pháp, về chương trình đã kết hợp chỉnh sửa và đưa ra các phương pháp đánh giá áp dụng trong tài liệu này nhằm nâng cao năng lực của các học sinh tham gia khóa học. Chân thành cám ơn thầy PGS. TS Trần Văn Như, trường Đại Học Giao Thông Vận Tải đã có những góp ý chuyên môn chân thành trong công tác xây dựng và biên soạn giáo trình này. Chân thành cám ơn thầy Trần Minh Tường, giảng viên trường Cao đẳng Công Nghệ Thủ Đức đã hỗ trợ thực hiện các nội dung trong giáo trình này.

Chân thành cám ơn bà Mihaela Chirca, Giám đốc, dự án “Hạt Giống Hy Vọng” thuộc tổ chức IECD tại Việt Nam vì sự công tác và nhiệt tình giúp hoàn thành tốt quyển giáo trình và áp dụng thành công chương trình này vào thực tế giảng dạy tại trường. Chân thành cám ơn cô Nguyễn Thị Thúy Thúy, cô Trịnh Liên Hương, điều phối viên của tổ chức IECD trong công tác bố trí công việc thực hiện và xây dựng chương trình đào tạo cũng như hoàn thành cuốn giáo trình này. Chân thành cám ơn Ban Giám Hiệu trường Cao đẳng Kinh tế - Kỹ thuật TpHCM đã tạo điều kiện thực hiện hoàn chỉnh giáo trình theo yêu cầu. Nội dung mô đun mô học bao gồm 7 bài như sau: Bài 1: Tổng quan về mạch điện trên ô tô.

Bài 2: Hệ thống nguồn điện. Bài 3: Hệ thống thông tin. Bài 4: Hệ thống chiếu sáng và tín hiệu trên ô tô. Bài 5: Hệ thống gạt nước và rửa kính Bài 6: Hệ thống khóa cửa và nâng hạ kính.

Bài 7: Hệ thống điều khiển gương chiếu hậu. Với cá nhân là người biên soạn giáo trình này rất mong được sự góp ý chân thành của các thầy cô và chuyên gia nhằm hoàn thiện giáo trình này giúp ích trong công tác giảng dạy. Mọi chi tiết xin liên hiện tại hoangphikhanh@gmail., ngày……tháng……năm……… Tham gia biên soạn MỤC LỤC TRANG 1. Lời giới thiệu …………….

GIÁO TRÌNH MÔ ĐUN Tên mô đun: ĐIỆN THÂN XE Mã mô đun: MĐ2103618 Thời gian thực hiện mô đun: 90 giờ; (Lý thuyết: 30 giờ; Thực hành: 57 giờ; Kiểm tra: 3 giờ) Đơn vị quản lý mô-đun: Khoa Công Nghệ Ô Tô I. Vị trí, tính chất của mô đun: - Vị trí: Mô đun chuyên ngành, học kì II tính theo toàn khóa học - Tính chất: Mô đun bắt buộc trong chương trình. Mục tiêu mô đun: - Kiến thức: + Nhận diện và đọc được ký hiệu và đọc chính xác sơ đồ mạch điện. + Nhận dạng các phần tử trong hệ thống nguồn điện.Nguyên lý hoạt động của hệ thống nguồn điện.

+ Nhận dạng các phần tử trong hệ thống thông tin. Nguyên lý hoạt động của hệ thống thông tin. + Nhận dạng các phần tử trong hệ thống chiếu sáng tín hiệu. Nguyên lý hoạt động của hệ thống chiếu sáng tín hiệu.

+ Nhận dạng các phần tử trong hệ thống gạt nước và rửa kính. Nguyên lý hoạt động của hệ thống gạt nước và rửa kính. + Nhận dạng các phần tử trong hệ thống khóa cửa và nâng hạ kính. Nguyên lý hoạt động của hệ thống khóa cửa và nâng hạ kính.

+ Nhận dạng các phần tử trong hệ thống điều khiển gương chiếu hậu. Nguyên lý hoạt động của hệ thống điều khiển gương chiếu hậu. - Kỹ năng:  Sử dụng được các dụng cụ và thiết bị điện đúng yêu cầu kỹ thuật.  Bảo dưỡng, sửa chữa và thay thế được các phần tử trong hệ thống nguồn điện.

 Sửa chữa, bảo dưỡng và thay thế được các phần tử trong hệ thống thông tin.  Sửa chữa và bảo dưỡng, thay thế được các phần tử trong hệ thống chiếu sáng tín hiệu.  Sửa chữa và bảo dưỡng, thay thế được các phần tử trong hệ thống gạt nước và rửa kính.  Sửa chữa và bảo dưỡng, thay thế được các phần tử trong hệ thống khóa cửa và nâng hạ kính.

 Sửa chữa và bảo dưỡng, thay thế được các phần tử trong hệ thống điều khiển gương chiếu hậu. - Năng lực tự chủ và trách nhiệm: khả năng tự học, tìm tòi và yêu thích nghề nghiệp của bản thân. Bài 1: Tổng quan về mạch điện trên ô tô Bài 1: Tổng quan về mạch điện trên ô tô 1. Mục tiêu của bài: - Nhận diện và đọc được ký hiệu và đọc chính xác sơ đồ mạch điện.

- Sử dụng được các dụng cụ và thiết bị điện đúng yêu cầu kỹ thuật. Nội dung bài: 1.Các khái niệm chung về mạch điện trên ô tô.  Mạch điện Mạch điện là tập hợp các thiết bị điện nối với nhau bằng các dây dẫn (phần tử dẫn) tạo thành những vòng kín trong đó dòng điện có thể chạy qua. Mạch điện thường gồm các loại phần tử sau: nguồn điện, phụ tải (tải), dây dẫn.

 Nguồn điện Nguồn điện là thiết bị phát ra điện năng. Về nguyên lý, nguồn điện là thiết bị biến đổi các dạng năng lượng như cơ năng, hóa năng, nhiệt năng thành điện năng.  Tải Tải là các thiết bị tiêu thụ điện năng và biến đổi điện năng thành các dạng năng lượng khác như cơ năng, nhiệt năng, quang năng v…v.  Dây dẫn Dây dẫn làm bằng kim loại (đồng, nhôm ) dùng để truyền tải điện năng từ nguồn đến tải.Ký hiệu và cách đọc sơ đồ mạch điện.

KHOA CÔNG NGHỆ Ô TÔ 1 Bài 1: Tổng quan về mạch điện trên ô tô CÁC KÝ HIỆU TRONG MẠCH ĐIỆN Ô TÔ Nguồn accu Bóng đèn Tụ điện Bống đèn 2 tim Mồi thuốc Còi Cái ngắt mạch (CB) Bobine Diode Diode zener Bóng đèn Cảm biến điện từ LED trong bộ chia điện Cầu chì Đồng hồ loại kim Dây chảy (cầu chì FUEL Đồng hồ hiện số chính) Nối mass (thân xe) M Động cơ điện KHOA CÔNG NGHỆ Ô TÔ 2 Bài 1: Tổng quan về mạch điện trên ô tô Relay thường đóng (NC – normally Loa closed) Relay thường hở Công tắc thường (NO – normally mở (NO – open) normally open) Relay kép (Changeover relay) Công tắc thường đóng (NC – normally closed) Điện trở Công tắc kép (changeover) Điện trở nhiều nấc Công tắc máy Biến trở Nhiệt điện trở Công tắc tác động bằng cam Công tắc lưỡi gà Transistor (cảm biến tốc độ) Đoạn dây nối Không nối Solenoid Nối Bảng 1.1 : Các kí hiệu trong mạch điện ô tô KHOA CÔNG NGHỆ Ô TÔ 3 Bài 1: Tổng quan về mạch điện trên ô tô Màu Ký hiệu Đường dẫn Đỏ Rt Từ accu Trắng/ Đen Ws/ Sw Công tắc đèn đầu Trắng Ws Đèn pha (chiếu xa) Vàng Ge Đèn cot (chiếu gần) Xám Gr Đèn kích thước và báo rẽ chính Xám/ Đen Gr/Sw Đèn kích thước trái Xám/ Đỏ Gr/Rt Đèn kích thước phải Đen/ Vàng Sw/Ge Đánh lửa Đen/ Trắng/ Xanh lá Sw/ Ws/ Gn Đèn báo rẽ Đen/ Trắng Sw/ Ws Baó rẽ trái Đen/ Xanh lá Sw/ Gn Báo rẽ phải Xanh lá nhạt LGn Âm bobine Nâu Br Mass Đen/ Đỏ Sw/ Rt Đèn thắng Bảng 1.2: Ký hiệu màu dây hệ châu Âu 1 Âm bobine 4 Dây cao áp 15 Dương công tắc máy 30 Dương accu 31 Mass 49 Ngõ vào cục chớp 49a Ngõ ra cục chớp 50 Điều khiển đề 53 Gạt nước 54 Đèn thắng 55 Đèn sương mù 56 Đèn đầu 56a Đèn pha 56b Đèn cốt 58 Đèn kích thước 61 Báo sạc 85, 86 Cuộn dây relay 87 Tiếp điểm relay Bảng 1.3: Ký hiệu đầu dây hệ châu Âu KHOA CÔNG NGHỆ Ô TÔ 4 Bài 1: Tổng quan về mạch điện trên ô tô Cách Sử Dụng Đồng Hồ Vạn Năng Điện Tử.1: Đồng hồ VOM Đồng hồ vạn năng điện tử, còn gọi là đồng hồ vạn năng hiển thị số là loại thiết bị đo điện thông dụng nhất hiện nay cho những người làm công tác kiểm tra điện và điện tử. Kết quả của phép đo thường được hiển thị trên một màn tinh thể lỏng, giúp người đo dễ dàng đọc, tránh sai số. Sử dụng đồng hồ vạn năng điện tử đo dòng điện. Sử dụng đồng hồ vạn năng hiển thị số đo dòng điện một chiều (A.DC)và dòng điện xoay chiều (A.

Bước 1: Để đồng hồ ở thang đo A~ để đo dòng điện xoay chiều và thang A- để đo dòng điện một chiều Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng 20A nếu đo dòng có cường độ lớn cỡ A và cổng mA nếu đo dòng có cường độ nhỏ cỡ mA. Bước 3: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+) Bước 4: Đặt chuyển mạch của đồng hồ ở thang DC. KHOA CÔNG NGHỆ Ô TÔ 5 Bài 1: Tổng quan về mạch điện trên ô tô Bước 5: Tắt nguồn điện của các mạch thí nghiệm. Bước 6: Kết nối que đo màu đỏ của đồng hồ về phía cực dương (+) và que đo màu đen về phía cực âm (-) theo chiều dòng điện trong mạch thí nghiệm.

Mắc đồng hồ nối tiếp với mạch thí nghiệm Bước 7: Bật điện cho mạch thí nghiệm. Bước 8: Đọc kết quả trên màn hình LCD. Chú ý: Khi kết quả đọc được nhỏ hơn 25mA, đặt chuyển mạch sang vị trí DC.A – 25mA để được kết quả chính xác hơn.
