Tổng quan về giáo trình

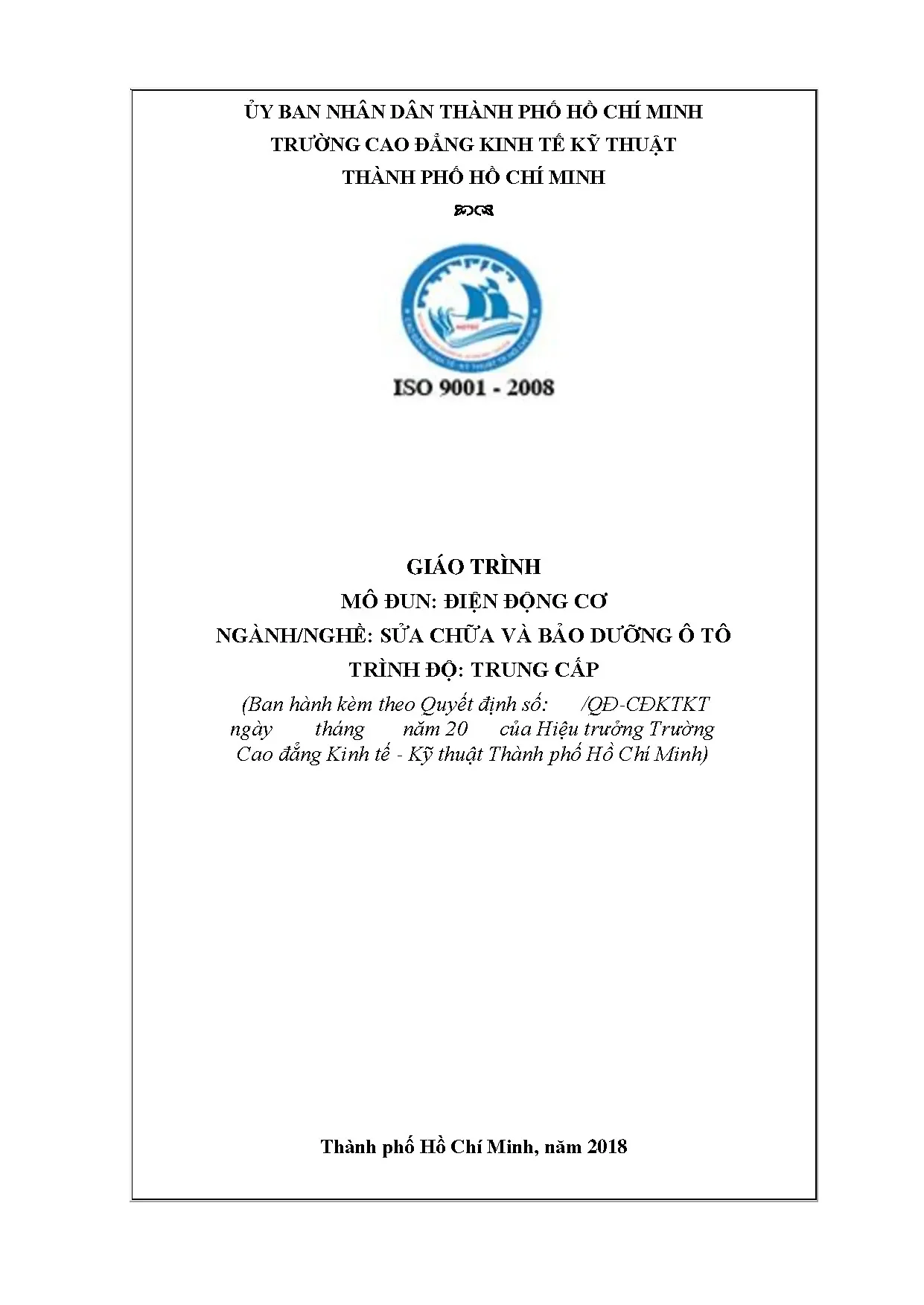

Giáo trình Mô đun: Điện động cơ (Mã mô đun: MĐ2103619) là tài liệu đào tạo chuyên ngành được biên soạn bởi Kỹ sư Nguyễn Thanh Đức thuộc Khoa Công nghệ Ô tô, Trường Cao đẳng Kinh tế – Kỹ thuật Thành phố Hồ Chí Minh, ban hành năm 2018. Trong chương trình đào tạo ngành Sửa chữa và Bảo dưỡng Ô tô trình độ trung cấp và cao đẳng kỹ thuật, mô đun này giữ vị trí môn học chuyên ngành bắt buộc, được bố trí giảng dạy tại học kỳ III nhằm trang bị nền tảng về hệ thống điều khiển điện tử trên ô tô hiện đại.

Mục tiêu học tập (learning outcomes) của giáo trình xác định rõ ba chuẩn đầu ra:

  • Kiến thức: Phân tích cấu tạo, giải thích nguyên lý làm việc và sơ đồ mạch điện của hệ thống phun xăng điện tử (EFI), hệ thống đánh lửa sớm điện tử (ESA), hệ thống điều khiển tốc độ cầm chừng (ISC), hệ thống cung cấp nhiên liệu và hệ thống khởi động; nhận dạng chính xác các cực chức năng trên hộp điều khiển điện tử (ECU).
  • Kỹ năng: Thực hiện đúng quy trình tháo lắp, đo kiểm thông số điện áp, điện trở, phân tích dạng sóng xung và thay thế các chi tiết, cảm biến, bộ chấp hành trên các dòng động cơ như Toyota 3S, 5S-FE, 1NZ-FE và mô hình của Honda, Nissan, Isuzu.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ các quy định an toàn lao động cho người và trang thiết bị xưởng, hình thành phương pháp làm việc nhóm và năng lực tự nghiên cứu tài liệu kỹ thuật chuyên ngành.

Cấu trúc giáo trình được xây dựng theo phương pháp tích hợp chặt chẽ giữa lý thuyết hệ thống và các bài tập thực hành phân bước cụ thể. Điểm đặc sắc của tài liệu là nội dung được chuẩn hóa từ nguồn giáo trình thực tập động cơ của Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh kết hợp cẩm nang sửa chữa chính hãng của Toyota, bám sát các trang thiết bị, sa bàn và mô hình động cơ thực tế sẵn có tại xưởng thực hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 6 bài học chuyên đề được sắp xếp theo logic từ tổng quan hệ thống, phân tích mạch điều khiển, cấu trúc cơ khí thủy lực đến từng phân hệ chức năng cụ thể:

  • Bài 1: Khái niệm về hệ thống EFI, ESA, ISC (Trang 4 – 26): Trình bày nguyên lý điều khiển hòa khí tối ưu (tỉ lệ $A/F = 14{,}7/1$) so sánh với bộ chế hòa khí ở các chế độ khởi động lạnh, tăng tốc và tải lớn; phân tích sơ đồ khối 3 phân hệ (nạp khí, nhiên liệu, điện điều khiển); nguyên lý đánh lửa điện tử ESA với tín hiệu IGT, IGF, G, Ne và áp suất cháy cực đại sau điểm chết trên $10^\circ - 15^\circ$; cấu tạo 3 loại van ISC (mô tơ bước 16 cực/125 bước, van solenoid điều chế độ rộng xung chu kỳ 120ms, van xoay gắn lò xo lưỡng kim an toàn).
  • Bài 2: Mạch nguồn, mạch nối đất và điện áp cảm biến (Trang 27 – 39): Khảo sát mạch cấp nguồn ECU từ công tắc máy hoặc qua rơ le chính điều khiển bởi cực M-REL; mạch nguồn thường trực BATT lưu dữ liệu bộ nhớ; mạch hạ áp 5V ($V_{CC}/VC$); phân loại mạng nối mát gồm E1 (mát ECU), E01/E02 (mát bộ chấp hành), E2/E21 (mát cảm biến); phân tích 5 dạng mạch cảm biến cơ bản (biến trở, nhiệt điện trở, công tắc, nguồn ngoài 12V, tự phát tín hiệu).
  • Bài 3: Hệ thống nhiên liệu (Trang 40 – 72): Phân tích kết cấu bơm xăng điện (rotor con lăn/tuốc bin, áp suất tạo ra $3{,}5 - 6{,}0\text{ kg/cm}^2$), van điều áp (duy trì áp suất hệ thống $2{,}7 - 3{,}1\text{ kg/cm}^2$), bộ dập dao động màng – lò xo, ống phân phối, kim phun chính và kim phun khởi động lạnh; sơ đồ điều khiển bơm xăng qua tiếp điểm bộ đo gió van trượt, qua cực FC của ECU và qua rơ le PGM-FI trên xe Honda.
  • Bài 4: Cảm biến và mạch điện cảm biến (Trang 73 – 116): Cấu tạo, thông số tiêu chuẩn và sơ đồ đấu dây của cảm biến lưu lượng khí nạp (MAF/VAF), cảm biến áp suất đường ống nạp (PIM/MAP), cảm biến vị trí bướm ga (VTA/IDL), cảm biến nhiệt độ nước làm mát (THW), cảm biến nhiệt độ khí nạp (THA), cảm biến oxy (OX) và cảm biến kích nổ (KNK).
  • Bài 5: Hệ thống đánh lửa (Trang 117 – 152): Phân tích hệ thống đánh lửa có bộ chia điện và đánh lửa trực tiếp không bộ chia (DIS); nguyên lý làm việc của bô bin, bộ tạo xung đánh lửa Igniter, phương pháp hiệu chỉnh góc đánh lửa sớm ban đầu ($5^\circ, 7^\circ, 10^\circ\text{ BTDC}$), góc đánh lửa cơ bản và góc đánh lửa hiệu chỉnh.
  • Bài 6: Hệ thống khởi động (Trang 153 – 172): Cấu tạo máy khởi động, công tắc từ, ly hợp một chiều và sơ đồ mạch điện đóng ngắt qua rơ le khởi động kết hợp tín hiệu STA gửi về ECU.

Kiến thức nền tảng được xây dựng

  • Lý thuyết điều khiển điện tử động cơ: Nền tảng điều khiển động cơ bằng kỹ thuật số thông qua ECU vi xử lý; cách tính toán chu kỳ xung vuông để định lượng thời gian mở kim phun và điều khiển thời điểm phóng tia lửa điện.
  • Nguyên lý thủy lực và cân bằng áp suất: Cơ chế duy trì độ chênh áp cố định giữa đường ống phân phối và buồng nạp thông qua bộ điều áp màng, kết hợp bộ dập xung triệt tiêu dao động thủy lực.
  • Nguyên lý cảm ứng điện từ và phân loại mạch đo: Bản chất hoạt động của các loại cảm biến tạo xung từ (G, Ne), hiệu ứng áp điện (KNK), sự biến thiên điện trở theo nhiệt độ (nhiệt điện trở âm NTC trên cảm biến THW, THA) và mạch chia áp chuẩn 5V.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật đo kiểm: Sử dụng thành thạo đồng hồ vạn năng (VOM), bóng đèn LED thử xung và thiết bị hiện sóng để đo thông số điện trở cuộn dây, kiểm tra thông mạch và đo dạng sóng tín hiệu điều khiển IGT, Ne, G.
  • Kỹ năng phân tích và đọc sơ đồ mạch: Nhận diện và tra cứu chính xác hệ thống ký hiệu chân ECU thực tế trên sơ đồ động cơ Toyota 5S-FE như cực nguồn ($+B, +B1, \text{BATT}$), cực mát ($E1, E01, E02, E2$), cực cảm biến ($VC, VTA, PIM, THW, THA$) và cực chấp hành ($10, 20, 30, 40, RSC, RSO$).
  • Kỹ năng bảo dưỡng và xử lý sai hỏng: Quy trình tháo lắp, kiểm tra rơ le chính EFI, đo kiểm rò rỉ áp suất hệ thống nhiên liệu bằng cách nối tắt cực $+B$ và $Fp$ tại giắc kiểm tra, hiệu chỉnh góc đánh lửa sớm ban đầu bằng cách nối tắt cực $TE1 - E1$.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp năng lực thực hiện (competency-based training), kết hợp chặt chẽ giữa lý thuyết hệ thống và thực hành thao tác trực tiếp trên thiết bị xưởng:

  • Phương pháp sư phạm: Giảng viên sử dụng sơ đồ khối, sơ đồ nguyên lý mạch điện và sa bàn mô phỏng để giải thích bản chất vận hành của các phân hệ. Các bảng thông số kỹ thuật tiêu chuẩn được cung cấp đồng thời nhằm làm mốc đối chiếu trong suốt bài giảng.
  • Hệ thống câu hỏi dẫn dắt và bài tập tình huống: Sau mỗi nội dung lý thuyết, giáo trình bố trí bảng câu hỏi dẫn dắt yêu cầu sinh viên quan sát sơ đồ thực tế, điền bảng phân loại chân giắc ECU, phân tích tình trạng cấp nguồn của rơ le khi bật công tắc máy ở các nấc OFF, ON, START.
  • Tổ chức bài tập thực hành theo nhóm: Sinh viên được chia thành các nhóm nhỏ (3 sinh viên/nhóm) để luân phiên thực hiện các nhiệm vụ chuyên biệt. Ví dụ trong bài thực hành kiểm tra van ISC kiểu mô tơ bước:
    • Sinh viên thứ nhất: Quan sát chiều dịch chuyển đóng/mở của trục van tương ứng với thứ tự kích hoạt các transistor từ Tr1 đến Tr4.
    • Sinh viên thứ 2: Kiểm tra hoạt động đóng ngắt của rơ le chính và phản ứng đóng mở van khi xoay công tắc máy sang vị trí OFF.
    • Sinh viên thứ 3: Sử dụng biến trở $20\text{ k}\Omega$ giả lập tín hiệu nhiệt độ nước làm mát ở các mức $40^\circ\text{C}, 60^\circ\text{C}, 80^\circ\text{C}, 100^\circ\text{C}$ để đo sự thay đổi tốc độ không tải trước và sau khi khởi động.
  • Phương pháp đánh giá: Kết hợp đánh giá liên tục qua phiếu báo cáo thực hành (ghi nhận thông số điện trở rơ le, điện áp chân cực ECU), kiểm tra kỹ năng đọc mạch điện độc lập và đánh giá thao tác đo kiểm an toàn trên mô hình động cơ Toyota 3S, 1NZ-FE.
  • Hướng dẫn tự học: Giáo trình định hướng sinh viên tự tra cứu mã lỗi chuẩn, đối chiếu sơ đồ chân giữa các đời xe Toyota 5S-FE (1997–2008) và hệ thống PGM-FI của Honda để mở rộng năng lực phân tích.

Điểm nổi bật và cập nhật

  • Chuyển đổi công nghệ từ chế hòa khí sang phun xăng điện tử: Giáo trình phân tích chi tiết sự vượt trội của hệ thống EFI so với bộ chế hòa khí cổ điển thông qua bảng so sánh phương pháp tạo hỗn hợp, cơ chế làm đậm khi khởi động lạnh (dùng cảm biến THW/THA kết hợp kim phun lạnh thay cho bướm gió cơ khí), cơ chế tăng tốc và vận hành tải lớn.
  • Cập nhật các giải pháp điều khiển nguồn hiện đại: Phân tích mạch cấp nguồn ECU qua cực M-REL (ECU chủ động duy trì nguồn đóng rơ le chính sau khi tắt khóa để đưa cơ cấu chấp hành về vị trí chuẩn), khắc phục nhược điểm của phương thức đóng cắt thuần túy bằng tiếp điểm khóa điện cũ.
  • Tích hợp các cơ cấu chấp hành tiên tiến: Giới thiệu cấu tạo chi tiết của hệ thống điều khiển góc mở xu-páp thông minh (VVT-i), van điều khiển bướm ga điện tử thông minh và cơ chế kiểm soát tốc độ cầm chừng qua van xoay có cuộn dây đôi ($T1, T2$) tích hợp cơ cấu lò xo lưỡng kim dự phòng.
  • Bám sát ứng dụng công nghiệp thực tế: Toàn bộ thông số đo kiểm, sơ đồ chân giắc và quy trình kiểm tra được trích xuất từ tài liệu hướng dẫn sửa chữa chính hãng của Tập đoàn Toyota (Toyota Repair Manual) và các dòng động cơ thông dụng tại Việt Nam (Toyota dòng S, dòng NZ, động cơ Honda).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên kỹ thuật: Giáo trình phục vụ trực tiếp cho sinh viên năm thứ hai (học kỳ III) hệ trung cấp và cao đẳng thuộc ngành Sửa chữa và Bảo dưỡng Ô tô, Công nghệ Kỹ thuật Ô tô tại các cơ sở giáo dục nghề nghiệp.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng gồm Điện kỹ thuật cơ bản, Cấu tạo động cơ đốt trong, Kỹ thuật tháo lắp cơ khí và nắm vững kỹ năng sử dụng các dụng cụ đo điện thông dụng.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn cho mô đun Điện động cơ, làm căn cứ thiết kế giáo án lý thuyết, phiếu hướng dẫn thực hành xưởng và ngân hàng đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên tự học và tra cứu: Kỹ thuật viên sửa chữa điện – điện tử ô tô tại các garage và trạm dịch vụ có thể sử dụng giáo trình để tra cứu nhanh sơ đồ chân ECU dòng động cơ 5S-FE, phương pháp kích hoạt bơm xăng qua giắc chẩn đoán ($+B - Fp$) và kỹ thuật đo kiểm các cụm cảm biến.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên hệ trung cấp và cao đẳng ngành Công nghệ Ô tô, đồng thời là tài liệu tham khảo cho giáo viên dạy nghề và thợ kỹ thuật sửa chữa điện ô tô.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần có kiến thức về nguyên lý hoạt động 4 kỳ của động cơ đốt trong, định luật Ohm, các mạch điện cơ bản một chiều, quy tắc an toàn xưởng và kỹ năng sử dụng đồng hồ VOM.

3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết?

Giáo trình kết hợp trực tiếp lý thuyết nguyên lý với các bảng dữ liệu thực hành chi tiết (sơ đồ cực ECU 5S-FE, thông số điện trở rơ le chính 1–2 từ $60 - 90,\Omega$, quy trình thử tín hiệu IGT bằng LED), bám sát trang thiết bị xưởng thực tế.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học nên đọc kỹ phần mô tả nguyên lý mạch điện ở đầu mỗi bài, trả lời đầy đủ các câu hỏi dẫn dắt, sau đó thực hiện đo kiểm đối chiếu từng thông số điện trở/điện áp trên sa bàn hoặc mô hình động cơ cắt bổ.

5. Có tài liệu bổ trợ nào được khuyến nghị kèm theo giáo trình?

Tài liệu được xây dựng dựa trên Giáo trình thực tập động cơ dầu của Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh và các cẩm nang sửa chữa Toyota Service Manual (động cơ 3S-FE, 5S-FE, 1NZ-FE); người học nên kết hợp tra cứu các tài liệu gốc này để mở rộng sơ đồ mạch.

Kết luận

Giáo trình Mô đun: Điện động cơ (MĐ2103619) của Trường Cao đẳng Kinh tế – Kỹ thuật Thành phố Hồ Chí Minh là tài liệu giảng dạy chuẩn hóa, cung cấp kiến thức nền tảng và quy trình thao tác đo kiểm trên các hệ thống phun xăng, đánh lửa, cầm chừng và khởi động điện tử.

Lộ trình học tập đề xuất:

  1. Tiếp cận nguyên lý hòa khí và đánh lửa điện tử tổng quát (Bài 1).
  2. Phân tích cấu trúc mạch nguồn, mạch nối đất và 5 dạng tín hiệu cảm biến (Bài 2).
  3. Khảo sát chuyên sâu cấu trúc cơ khí – thủy lực hệ thống nhiên liệu (Bài 3) và đặc tính kỹ thuật của từng cảm biến (Bài 4).
  4. Phân tích hệ thống đánh lửa (Bài 5) và hệ thống khởi động (Bài 6).
  5. Thực hành đo kiểm, chẩn đoán trực tiếp trên sa bàn và mô hình động cơ thực tế.

Nguồn tài nguyên bổ trợ gồm hệ thống sa bàn điện động cơ Toyota/Honda tại xưởng thực hành và cẩm nang hướng dẫn sửa chữa chính hãng Toyota.
