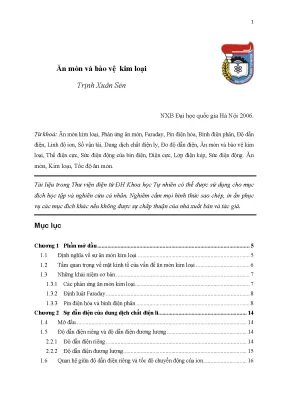

Giáo Trình Ăn Mòn và Bảo Vệ Kim Loại của Trịnh Xuân Sén

Giáo trình về trịnh xuân sén, biên soạn theo chương trình đào tạo chuẩn, hệ thống hóa kiến thức từ cơ bản đến nâng cao., phục vụ nghiên cứu và ứng dụng thực tiễn

• Tác giả: Trịnh Xuân Sén
• Trường học: Đại học quốc gia Hà Nội
• Đề tài: Ăn Mòn Và Bảo Vệ Kim Loại
• Loại tài liệu: tài liệu
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về Giáo Trình Ăn Mòn và Bảo Vệ Kim Loại

Giáo trình "Ăn Mòn và Bảo Vệ Kim Loại" cung cấp cái nhìn tổng quan về hiện tượng ăn mòn kim loại và các phương pháp bảo vệ hiệu quả. Nội dung giáo trình không chỉ giúp sinh viên hiểu rõ về các phản ứng hóa học liên quan mà còn nhấn mạnh tầm quan trọng của việc bảo vệ kim loại trong các ngành công nghiệp. Việc nghiên cứu này có ý nghĩa lớn trong việc giảm thiểu tổn thất kinh tế do ăn mòn gây ra.

1.1. Định nghĩa và Tầm quan trọng của Ăn Mòn Kim Loại

Ăn mòn kim loại là quá trình phá hủy kim loại do sự tương tác với môi trường. Tầm quan trọng của vấn đề này không chỉ nằm ở việc bảo vệ các thiết bị mà còn ảnh hưởng đến nền kinh tế quốc gia. Chi phí cho ăn mòn chiếm khoảng 4% tổng thu nhập quốc dân ở các nước phát triển.

1.2. Các Khái Niệm Cơ Bản về Ăn Mòn

Các khái niệm cơ bản về ăn mòn bao gồm các phản ứng hóa học xảy ra giữa kim loại và chất oxi hóa trong môi trường. Hiểu rõ các khái niệm này giúp sinh viên nắm bắt được nguyên lý hoạt động của các phương pháp bảo vệ kim loại.

II. Vấn đề và Thách thức trong Bảo Vệ Kim Loại

Bảo vệ kim loại khỏi ăn mòn là một thách thức lớn trong ngành công nghiệp. Các yếu tố như môi trường, thành phần hóa học và điều kiện vật lý đều ảnh hưởng đến tốc độ ăn mòn. Việc xác định đúng nguyên nhân và áp dụng biện pháp bảo vệ phù hợp là rất quan trọng để giảm thiểu thiệt hại.

2.1. Các Yếu Tố Ảnh Hưởng đến Ăn Mòn

Các yếu tố như độ ẩm, nhiệt độ và thành phần hóa học của môi trường có thể làm tăng tốc độ ăn mòn. Việc hiểu rõ các yếu tố này giúp trong việc thiết kế các biện pháp bảo vệ hiệu quả.

2.2. Tác Động Kinh Tế của Ăn Mòn

Chi phí do ăn mòn gây ra không chỉ là chi phí thay thế vật liệu mà còn bao gồm chi phí sửa chữa và bảo trì. Việc giảm thiểu ăn mòn có thể tiết kiệm được một khoản chi phí lớn cho các doanh nghiệp.

III. Phương Pháp Bảo Vệ Kim Loại Chống Ăn Mòn

Có nhiều phương pháp bảo vệ kim loại khỏi ăn mòn, bao gồm sử dụng lớp phủ, chất ức chế và các phương pháp điện hóa. Mỗi phương pháp có ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào điều kiện cụ thể của môi trường.

3.1. Sử Dụng Lớp Phủ Bảo Vệ

Lớp phủ bảo vệ có thể là lớp sơn, lớp kim loại hoặc lớp polymer. Những lớp này giúp ngăn chặn sự tiếp xúc giữa kim loại và môi trường ăn mòn, từ đó giảm thiểu tốc độ ăn mòn.

3.2. Chất Ức Chế Ăn Mòn

Chất ức chế ăn mòn là các hợp chất hóa học được thêm vào môi trường để làm giảm tốc độ ăn mòn. Việc sử dụng chất ức chế có thể giúp tiết kiệm chi phí bảo trì và kéo dài tuổi thọ của thiết bị.

3.3. Phương Pháp Điện Hóa

Phương pháp điện hóa bao gồm bảo vệ catot và anot hy sinh. Đây là những phương pháp hiệu quả trong việc bảo vệ kim loại khỏi ăn mòn trong môi trường điện ly.

IV. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu

Nghiên cứu về ăn mòn kim loại và các phương pháp bảo vệ đã được áp dụng rộng rãi trong nhiều lĩnh vực như xây dựng, giao thông vận tải và công nghiệp năng lượng. Kết quả nghiên cứu cho thấy việc áp dụng các biện pháp bảo vệ hiệu quả có thể giảm thiểu thiệt hại do ăn mòn gây ra.

4.1. Ứng Dụng trong Ngành Xây Dựng

Trong ngành xây dựng, việc bảo vệ các cấu kiện kim loại khỏi ăn mòn là rất quan trọng để đảm bảo độ bền và an toàn cho công trình. Các biện pháp như sử dụng lớp phủ và chất ức chế đã được áp dụng thành công.

4.2. Kết Quả Nghiên Cứu về Ăn Mòn

Nghiên cứu đã chỉ ra rằng việc áp dụng các phương pháp bảo vệ có thể giảm thiểu tốc độ ăn mòn xuống mức tối thiểu, từ đó kéo dài tuổi thọ của thiết bị và cấu kiện.

V. Kết Luận và Tương Lai của Nghiên Cứu Ăn Mòn

Nghiên cứu về ăn mòn kim loại và bảo vệ kim loại là một lĩnh vực quan trọng và cần thiết trong bối cảnh công nghiệp hiện đại. Tương lai của nghiên cứu này sẽ tập trung vào việc phát triển các phương pháp bảo vệ mới và hiệu quả hơn.

5.1. Xu Hướng Nghiên Cứu Mới

Các xu hướng nghiên cứu mới sẽ tập trung vào việc phát triển các vật liệu mới có khả năng chống ăn mòn tốt hơn, cũng như các công nghệ bảo vệ tiên tiến.

5.2. Tầm Quan Trọng của Nghiên Cứu trong Tương Lai

Nghiên cứu về ăn mòn không chỉ giúp bảo vệ tài sản mà còn góp phần vào sự phát triển bền vững của nền kinh tế. Việc đầu tư vào nghiên cứu này sẽ mang lại lợi ích lâu dài cho xã hội.

Trích đoạn nội dung tài liệu

Mở đầu Dung dịch chất điện li còn gọi là chất dẫn điện loại hai, sự dẫn điện của nó nhờ sự tải điện của các ion. Kim loại và oxit kim loại dẫn điện bằng electron được gọi là chất dẫn điện loại 1 và có điện trở khoảng 10−6 ÷ 10−3 Ω. Nghiên cứu về độ dẫn điện của dung dịch chất điện li có liên quan chặt chẽ với hiện tượng ăn mòn điện hoá và cho phép giải thích sự khác biệt về tốc độ ăn mòn trong môi trường nước biển và nước sông, ao, hồ. Để đánh giá khả năng dẫn điện của dung dịch chất điện li người ta sử dụng hai đại lượng: độ dẫn điện riêng và độ dẫn điện đương lượng của dung dịch chất điện li.5 Độ dẫn điện riêng và độ dẫn điện đương lượng 2.1 Độ dẫn điện riêng Độ dẫn điện riêng của dung dịch chất điện li đã cho là độ dẫn điện của nó được đặt giữa hai điện cực song song có diện tích 1 cm2 và cách nhau 1 cm.

Độ dẫn điện riêng χ là đại lượng nghịch đảo của điện trở suất.1) ρ Để tìm đơn vị đo χ ta xét điện trở của một ống dung dịch chất điện li tương tự một dây dẫn kim loại có chiều dài l (cm) và tiết diện S (cm2), điện trở suất của dây kim loại là ρ. Vậy điện trở R của dây dẫn được tính: A R = ρ.3) ρ R S Khác với chất dẫn điện kim loại, độ dẫn điện riêng của chất dẫn điện loại 2 tăng khi tăng nhiệt độ.4) trong đó: χt − độ dẫn điện riêng ở nhiệt độ t bất kỳ, toC > 18oC; χ18 − độ dẫn điện riêng ở nhiệt độ 18oC. 15 Giá trị hệ số k thay đổi tuỳ thuộc vào bản chất dung dịch, đối với dung dịch axit mạnh k = 0,0164, đối với dung dịch bazơ mạnh k = 0,0190, đối với dung dịch muối k = 0,022.2 Độ dẫn điện đương lượng Độ dẫn điện đương lượng λ của dung dịch chất điện li khảo sát là độ dẫn điện của một dung dịch chứa đúng một đương lượng gam chất điện li được đặt giữa hai điện cực platin song song với nhau và cách nhau 1 cm. Giữa độ dẫn điện đương lượng λ và độ dẫn điện riêng χ có quan hệ với nhau theo phương trình: 1000.5) C trong đó C là nồng độ đương lượng gam/lit.

Từ đó suy ra đơn vị đo của λ bằng Ω−1. 1 Nếu đặt V = gọi là độ pha loãng thì công thức (2.6) Từ phương trình (2.5) cho thấy khi dung dịch rất loãng (C → 0) thì giá trị λ đạt đến giá trị tới hạn λ → λ∞. Đối với dung dịch chất điện li yếu, sự phụ thuộc của độ dẫn điện đương lượng λ vào nồng độ chất điện li thực chất là phụ thuộc vào sự biến đổi độ điện li α (hình 2.8) λ∞ trong đó: λC − độ dẫn điện đương lượng của dung dịch có nồng độ C.1 Sự phụ thuộc của độ dẫn điện đương lượng λ vào độ pha loãng V 16 1.6 Quan hệ giữa độ dẫn điện riêng và tốc độ chuyển động của ion Trong trường hợp đơn giản ta hãy xét một ống dung dịch chất điện li 1-1 (ví dụ KCl, KNO3. MA phân li thành các ion M+ và A−.

Gọi Uo - tốc độ chuyển động tuyệt đối của cation M+ và Vo - tốc độ chuyển động tuyệt đối của anion A−. Nếu đặt ống dung dịch vào điện trường E (V/cm) thì: Tốc độ chuyển động của cation: U = Uo.9) Tốc độ chuyển động của anion: V = Vo.10) ⎛ cm ⎞ Khi E = 1 (V/cm) thì U = Uo và V = Vo ⎜ = cm 2 / V.(v / cm) ⎠ Dưới tác dụng của điện trường, trong một đơn vị thời gian 1 giây số cation μ+ và anion μ− đi qua tiết diện S = 1 cm2 bằng: μ+ = C/α ν+ NA.12) C trong đó: C/ = gọi là nồng độ ion trong một đơn vị thể tích 1 cm3. 1000 Uo và Vo là tốc độ tuyệt đối của cation và anion và chính là độ dài do cation di chuyển trong 1 đơn vị thời gian 1 giây với E = 1 (V/cm).2 Sự di chuyển của các ion dưới tác dụng của điện trường Phương trình (2.12) có thể viết: μ+ = C α ν+ NA.14) trong đó: α - độ phân li; ν+, ν− - số cation và anion; 17 NA - là số Avogađro. Nếu gọi Q là điện lượng do cation và anion tải thì: Q = μ+ Z+ .15) trong đó: Z+, Z− là số oxi hoá của cation và anion; e là điện tích cơ bản, e = 1,602.

Đối với chất điện li 1-1, Z1 = Z− = 1 hoặc Q = C α NA e.16) Dung dịch chất điện li luôn trung hoà điện nên ν+ Z+ = ν− Z− = ν Z Vậy phương trình (2.17) Ở đây lượng điện Q do ion tải trong một đơn vị thời gian đi qua 1 cm2 chính là cường độ dòng điện i đi qua ống dung dịch (hình 2. Tương tự đối với dây dẫn kim loại có điện trở R có dòng điện i đi qua dây dẫn và điện thế E, đối với ống dung dịch chất điện li (hình 2.2), theo định luật Ôm ta có: i = χ.19) Mặt khác, ta có: 1000.20) Cd lg/ l Các phương trình (2.20) thể hiện mối quan hệ giữa độ dẫn điện riêng và độ dẫn điện đương lượng với tốc độ chuyển động tuyệt đối của cation và anion.7 Linh độ ion Tích số của hằng số Faraday và tốc độ tuyệt đối của cation Uo được gọi là linh độ cation: U = F .21) và linh độ anion: V = F .23) Đối với dung dịch loãng C → 0, α → 1 khi đó độ dẫn điện đương lượng λ được gọi là độ dẫn điện đương lượng ở nồng độ vô cùng loãng λ∞ và phương trình (2.23a) trong đó U∞ và V∞ là linh độ cation và anion ở nồng độ vô cùng loãng (còn gọi là linh độ tới hạn) hoặc: λ∞ = λ ∞+ + λ ∞− (2.24) 18 λ+∞ và λ−∞ là độ dẫn điện đương lượng của cation và anion ở nồng độ vô cùng loãng (C → 0). Dựa vào công thức (2.24) khi biết độ dẫn điện đương lượng của ion tại nồng độ vô cùng loãng tính được độ dẫn điện đương lượng phân tử ở nồng độ vô cùng loãng. Ví dụ: Tính λ∞ của axit axetic cho biết: Chất điện li HCl CH3COONa NaCl λ∞ 426,00 91,00 126,50 (Ω .đlg−1) −1 Theo công thức (2.24) ta có thể viết: λ∞ (CH3COOH) = λ∞ (H+) + λ∞ (CH3COO−) = λ∞ (HCl) + λ∞ (CH3COONa) − λ∞ (NaCl) = 426,00 + 91,00 − 126,50 = 390,6 Giá trị linh độ tới hạn của ion H3+ O và OH− rất lớn so với các cation và anion khác.

Trong môi trường nước các ion này chuyển động theo cơ chế đặc biệt - cơ chế truyền cho proton giữa chúng và phân tử HOH bên cạnh.1 Giá trị linh độ tới hạn của một số cation và anion Zn Cation H3+ O Na+ K+ NH4+ Ca2+ 2+ Giá trị linh 349,8 50,1 73,5 73,5 59,5 52,8 độ V∞ (25oC) Anion OH− F− ClO4− HCO3− SO24− Giá trị linh 197,6 55,4 67,3 64,6 80 độ V∞ (25oC) Đối với ion OH− H H H H O + H O O H + O Mặt khác trong cùng một điều kiện giá trị linh độ tới hạn của ion phụ thuộc vào nồng độ, nhiệt độ và dung môi (xem bảng 2.2 Giá trị linh độ tới hạn của ion phụ thuộc vào một số điều kiện Nồng độ H+ Dung môi 25oC Nhiệt độ ở 25oC Giá trị linh H2O C2H5OH 0 oC 50oC 0,01N 0,1N độ U∞ (H+) 349,8 62 240 465 338,9 325,5 Trong dung môi nước 1.8 Sự phụ thuộc của độ dẫn điện vào nồng độ dung dịch chất điện li Độ dẫn điện của dung dịch chất điện li phụ thuộc vào toàn bộ ion có mặt trong dung dịch, nghĩa là phụ thuộc vào nồng độ dung dịch và độ điện li α. Đối với chất điện li yếu 1-1 với nồng độ C và độ điện li α: AB U A− + B+ Vậy tổng số ion trong một đơn vị thể tích 1 cm3 bằng: 2.25) 1000 Tổng số ion trong một đơn vị thể tích tỉ lệ với tích số α. Đối với dung dịch chất điện li yếu, trong dung dịch đậm đặc độ điện li α rất nhỏ. Vì vậy, nồng độ ion tỉ lệ với tích số của α.C và trong dung dịch không có khái niệm khí quyển ion.

Khi dung dịch rất loãng, khoảng cách giữa các ion rất lớn cho nên các ion chuyển động một cách độc lập, độ dẫn điện đương lượng của các ion đạt giá trị tới hạn λ ∞+ và λ ∞−. Độ dẫn điện riêng χ và độ dẫn điện đương lượng của dung dịch chất điện li yếu được tính theo các phương trình sau: α.27) Kết hợp với (2.28) λ∞ Vậy độ dẫn điện riêng χ của chất điện li yếu phụ thuộc vào nồng độ (xem hình 2.3) song sự biến đổi của nó rất nhỏ khi tăng nồng độ chất điện li.3 Sự phụ thuộc của độ dẫn điện riêng χ vào nồng độ C Đối với chất điện li mạnh có liên kết ion, ví dụ hợp chất muối, mạng tinh thể của nó cấu tạo từ các ion và khi hoà tan trong nước hoặc trong các dung môi có hằng số điện môi lớn thì xung quanh ion luôn hình thành các lớp vỏ hiđrat (hoặc xonvat) ngăn cản sự tái kết hợp tạo thành các phân tử. Trong những môi trường đó chất điện li bị phân li hoàn toàn hoặc gần hoàn toàn ngay cả khi nồng độ cao và nồng độ ion bằng nồng độ dung dịch. Vậy độ dẫn điện đương lượng λ của hợp chất bằng tổng số độ dẫn điện đương lượng của các ion: λ = λ+ + λ− (2.29) Vậy độ dẫn điện đương lượng của các chất điện li mạnh trong dung dịch nước phụ thuộc vào nồng độ được xác định chủ yếu bằng các lực tương tác giữa các ion, nghĩa là vào khoảng cách giữa các ion và bản chất của môi trường.

Sự có mặt của những tương tác này gây ra sự kìm hãm nhất định đối với sự chuyển động của cation và anion, nghĩa là làm giảm linh độ của chúng khi tăng nồng độ. Gọi λ∞ là độ dẫn điện đương lượng tới hạn của dung dịch chất điện li mạnh trong dung dịch rất loãng không tính đến tương tác giữa các phần tử trong dung dịch. Tại nồng độ xác định, độ dẫn điện đương lượng λ (2.29) luôn luôn nhỏ hơn λ∞ và bằng: λ = λ∞ − λI − λII (2.30) trong đó: – λI là hiệu ứng kìm hãm điện di do sự tương tác tĩnh điện của lớp vỏ ion ngược dấu với ion trung tâm bị dịch chuyển dưới tác dụng của điện trường ngoài.
