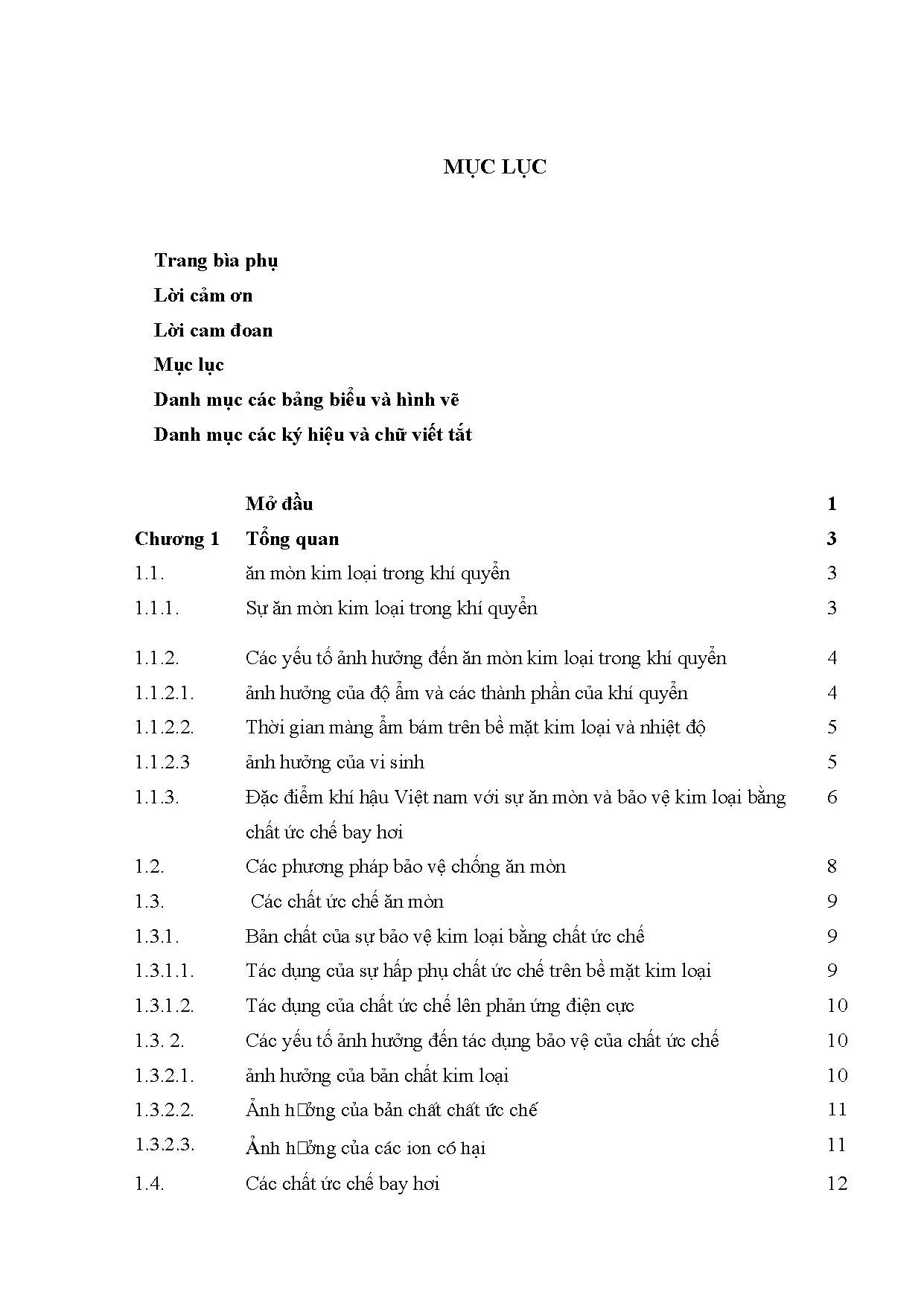

Tổng quan về luận án

Sự phá hủy vật liệu do ăn mòn khí quyển là một thách thức kỹ thuật và kinh tế mang tính toàn cầu. Theo các công bố khoa học chuyên ngành, "lượng kim loại bị mất đi trực tiếp do ăn mòn chiếm khoảng 10 % tổng sản lượng kim loại sản xuất ra hàng năm; còn các thiệt hại gián tiếp như giảm độ bền dẫn tới giảm năng suất, chất lượng của sản phẩm chiếm 1,5 đến 2 lần lượng thiệt hại trực tiếp về trọng lượng kim loại", đồng thời gây tổn thất tương đương 4–5% tổng thu nhập quốc dân tại các quốc gia có nền công nghiệp biển và dầu khí phát triển. Tại Việt Nam, với đặc trưng khí hậu nhiệt đới gió mùa ẩm có "nhiệt độ trung bình năm của cả nước khoảng 25°C... độ ẩm trung bình khoảng 82% và trong 1 năm có khoảng 2/3 số ngày có độ ẩm lớn hơn 80%", quá trình suy thoái vật tư kỹ thuật, vũ khí trang bị diễn ra với tốc độ đặc biệt nghiêm trọng.

Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ thực tiễn: phần lớn các chất ức chế bay hơi (Volatile Corrosion Inhibitor - VCI) truyền thống chỉ phát huy hiệu quả trên kim loại đen nhưng lại ăn mòn hoặc phá hủy kim loại màu (đặc biệt là đồng) do tạo phức chất hòa tan, đồng thời chưa thiết lập được mô hình định lượng liên kết cấu trúc lượng tử với áp suất hơi bão hòa ($P_0$) và cơ chế bảo vệ đồng thời đa kim loại. Luận án tiến sĩ hóa học của Nghiên cứu sinh Trịnh Cương tại Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội đã giải quyết triệt để vấn đề này thông qua hệ thống câu hỏi và giả thuyết khoa học:

  • Câu hỏi nghiên cứu 1 (RQ1): Mối tương quan định lượng giữa các tham số cấu trúc điện tử lượng tử ($E_{HOMO}, E_{LUMO}$, mật độ điện tích nguyên tử) với áp suất hơi bão hòa và hoạt tính ức chế của dãy $\beta$-aminoxeton được xác lập như thế nào?
  • Câu hỏi nghiên cứu 2 (RQ2): Cấu trúc không gian và bản chất nhóm thế ảnh hưởng như thế nào đến khả năng tạo màng hấp phụ bảo vệ đồng thời trên thép CT3 và đồng M1?
  • Giả thuyết 1 (H1): Sự kết hợp giữa tâm amin mang cặp electron tự do và tâm cacbonyl ($C=O$) ở vị trí $\beta$ tạo ra hiệu ứng phối trí vòng càng (chelate) bền vững trên bề mặt kim loại, đồng thời cung cấp áp suất hơi bão hòa tối ưu trong dải $10^{-6} - 10^{-1}\text{ mmHg}$.
  • Giả thuyết 2 (H2): Các chế phẩm phối trộn đa thành phần từ dẫn xuất $\beta$-aminoxeton trên chất mang có khả năng duy trì nồng độ bảo vệ pha hơi liên tục, ức chế đồng thời cả quá trình anốt và catốt trong điều kiện vi khí hậu nhiệt đới ẩm khắc nghiệt.

Khung lý thuyết của công trình tích hợp lý thuyết cấu trúc phân tử lượng tử (AM1), nhiệt động học chuyển pha Clapeyron - Clausius, động học điện hóa Butler - Volmer và lý thuyết hấp phụ bề mặt Langmuir. Đối tượng nghiên cứu bao quát 54 cấu trúc mô phỏng, 9 hợp chất được tổng hợp thực nghiệm (IK3 đến IK13), 4 chế phẩm phối trộn (BV1, BV1.1, BV2, BV3), khảo sát điện hóa trên điện cực diện tích $0,5\text{ cm}^2$ và thử nghiệm tự nhiên 6–14 tháng tại Trạm thử nghiệm khí hậu Hà Nội thuộc Trung tâm Nhiệt đới Việt - Nga cùng các đơn vị quân đội.

Literature Review và Positioning

Nghiên cứu về chất ức chế ăn mòn bay hơi đã trải qua nhiều giai đoạn phát triển, bắt đầu từ việc ứng dụng amoniac và các amin béo thấp trong các hệ thống trao đổi nhiệt công nghiệp từ những năm 1920. Trường phái khoa học Liên Xô/Nga, dẫn đầu bởi I. L. Rozenfeld và Viện Hóa lý và Điện hóa học Quốc gia (IFKhAN), đã đặt nền móng cho các hệ VCI kinh điển như muối nitrit đixyclohexilamin (NDA), m-nitrobenzoat hexametylenimin (G-2), 3,5-đinitrobenzoat hexametylenimin (G-4), và hợp chất hỗn hợp UNI (natri nitrit phối hợp urotropin). Ngược lại, các trường phái phương Tây tập trung phát triển các carboxylat amin và hợp chất dị vòng triazol định hướng bảo vệ bề mặt đơn kim loại.

Trong y văn tồn tại hai luồng quan điểm đối nghịch sâu sắc về cơ chế hình thành lớp bảo vệ pha hơi:

  1. Quan điểm hấp phụ vật lý đơn thuần và phân cực tĩnh điện: Đại diện bởi các nghiên cứu ban đầu của Khakerman và cộng sự, cho rằng hiệu quả ức chế phụ thuộc chủ yếu vào mật độ điện tích bề mặt và kích thước che phủ hình học của nhóm thế ($A_m$).
  2. Quan điểm hấp phụ hóa học và tạo phức phối trí chọn lọc: Khẳng định rằng sự hình thành liên kết cho - nhận giữa các obitan chứa cặp electron tự do của phối tử hữu cơ với các obitan d còn trống của kim loại chuyển tiếp mới là yếu tố quyết định độ bền của màng ngăn cản ăn mòn.

Luận án của NCS Trịnh Cương định vị chính xác vào khoảng trống nghiên cứu then chốt: giải quyết mâu thuẫn giữa độ bay hơi ($P_0$) và ái lực liên kết bề mặt. Trong khi các amin mạch thẳng thông thường có độ bay hơi cao nhưng phá hủy kim loại đồng do tạo phức aminat tan $\left[\text{Cu}(\text{NH}_3)_4\right]^{2+}$, cấu trúc $\beta$-aminoxeton trong nghiên cứu này cung cấp hai tâm hoạt động cách nhau bởi khoảng không gian 3 nguyên tử cacbon, cho phép tạo phức chelat vòng 6 cạnh bền vững trên bề mặt cả đồng M1 và thép CT3 mà không bị hòa tan ngược vào màng ẩm. So sánh với các nghiên cứu quốc tế của Rozenfeld (Nga) trên muối nitrobenzoat amin và nghiên cứu của Bastidas (Tây Ban Nha) trên các dẫn xuất imidazol, công trình này tiên phong tích hợp thành công mô phỏng hóa học lượng tử bán kinh nghiệm AM1 để dự báo áp suất hơi bão hòa và lựa chọn nhóm thế trước khi tiến hành tổng hợp thực nghiệm.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng thuyết năng lượng tự do tuyến tính (Linear Free Energy Relationship - LFER) và phương trình Hammett ($\log(k_x/k_0) = \rho\sigma$) vào lĩnh vực ức chế ăn mòn pha hơi thông qua việc lượng hóa tác động của hiệu ứng cảm ứng ($\pm I$) và hiệu ứng liên hợp ($\pm C$) lên mật độ electron tại hai tâm phản ứng riêng biệt (nguyên tử Nitơ và nhóm Cacbonyl).

                                    R1         O
                                      \       //
                                       N - CH2 - CH2 - C - R3
                                      /
                                    R2

Mô hình lý thuyết thiết lập 4 mệnh đề cốt lõi:

  • Mệnh đề 1 (P1): Hiệu quả bảo vệ kim loại màu ($Cu, Zn$) của aminoxeton phụ thuộc vào khoảng cách không gian giữa hai tâm hoạt động theo quy luật $\beta > \alpha > \gamma$, do vị trí $\beta$ tạo điều kiện tối ưu về mặt lập thể cho sự đóng vòng chelat bền vững với ion kim loại chuyển tiếp.
  • Mệnh đề 2 (P2): Sự chuyển dịch mật độ điện tích từ tâm cho electron ($N$) sang bề mặt kim loại tỷ lệ thuận với năng lượng obitan phân tử bị chiếm cao nhất ($E_{HOMO}$); năng lượng $E_{HOMO}$ càng cao thì rào cản chuyển dịch điện tích càng thấp, gia tăng ái lực hấp phụ hóa học.
  • Mệnh đề 3 (P3): Áp suất hơi bão hòa ($P_0$) của các hợp chất hữu cơ lỏng thuộc cùng một dãy đồng đẳng liên hệ tuyến tính với nhiệt độ sôi theo phương trình dạng: $$\log P_{293}^0 = 8,67 - 0,019 T_{\text{sôi}} \quad (n = 25; R^2 = 0,997; s = 0,20)$$
  • Mệnh đề 4 (P4): Cơ chế ức chế điện hóa của dẫn xuất $\beta$-aminoxeton trên thép và đồng là cơ chế ức chế hỗn hợp (anốt - catốt), trong đó lớp màng hấp phụ làm tăng đồng thời quá thế của phản ứng hòa tan anốt kim loại và phản ứng khử cực catốt oxi: $$\text{O}_2 + 2\text{H}_2\text{O} + 4\text{e}^- \rightarrow 4\text{OH}^-$$

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa tầng 3 nền tảng lý thuyết: Hóa học lượng tử tính toán (Quantum Chemistry), Nhiệt động học chuyển pha (Thermodynamics), và Động học điện hóa đa màng (Multilayer Electrochemical Kinetics).

Nền tảng lý thuyết Công cụ & Phương pháp Đại lượng đặc trưng xác định Ý nghĩa phân tích
Hóa học lượng tử Bán kinh nghiệm AM1 (HyperChem 7.0) $E_{HOMO}, E_{LUMO}, \Delta E$, Mật độ điện tích ($q$), $\mu$ (Debye) Dự đoán hoạt tính cho-nhận electron và tâm hấp phụ phân tử
Nhiệt động chuyển pha Clapeyron - Clausius & Quy tắc Trouton $\log P_0, \Delta H_{hh}, \Delta S_{hh}, T_{\text{sôi}}$ Xác định khả năng bay hơi tự do và áp suất hơi bão hòa ($10^{-6} - 10^{-1}\text{ mmHg}$)
Động học điện hóa Phổ tổng trở (EIS) & Ngoại suy Tafel (Zahner IM6) $i_{\text{ăn mòn}}, E_{\text{ăn mòn}}, R_p, C_{dl}$, Mạch tương đương Đánh giá hiệu quả bảo vệ ($Z%$) và cơ chế cản trở phản ứng điện cực

Điều kiện biên (boundary conditions) của khung lý thuyết được xác định chặt chẽ: Áp dụng cho các hệ thống bao gói kín hoặc tương đối kín trong không gian hẹp; dải nhiệt độ môi trường từ $20^\circ\text{C}$ đến $40^\circ\text{C}$; độ ẩm tương đối $\text{RH} > 70%$; nền kim loại khảo sát là thép cacbon thấp (CT3) và đồng kỹ thuật (M1).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được xây dựng trên lập trường nhận thức thực chứng luận (Positivism) kết hợp với chủ nghĩa hiện thực phản biện (Critical Realism), vận dụng phương pháp tiếp cận hỗn hợp đa giai đoạn với tính liên kết logic chặt chẽ: Mô phỏng điện toán $\rightarrow$ Tổng hợp hóa học $\rightarrow$ Định danh cấu trúc $\rightarrow$ Đo đạc thông số vật lý $\rightarrow$ Khảo sát điện hóa in-vitro $\rightarrow$ Thử nghiệm tự nhiên hiện trường.

Quy trình nghiên cứu rigorous

  1. Tính toán hóa học lượng tử: 54 phân tử mô phỏng được tối ưu hóa hình học cấu trúc bằng phương pháp bán kinh nghiệm AM1 trên phần mềm HyperChem 7.0 với chuẩn hội tụ gradient ngầm định $0,001\text{ kcal}/(\text{\AA}\cdot\text{mol})$ và số vòng lặp 1000. Dữ liệu trích xuất bao gồm: $E_{HOMO}, E_{LUMO}$, độ phân bố điện tích Mulliken trên các nguyên tử $N$ và $O$, diện tích bề mặt phân tử ($A_m$), thể tích phân tử ($V$), momen lưỡng cực ($\mu$).
  2. Quy trình tổng hợp hóa học: Lựa chọn 9 hợp chất tiêu biểu từ các nhánh amin mạch thẳng, amin phân nhánh và dị vòng morpholin. Phản ứng tổng hợp thực hiện qua phản ứng ngưng tụ Mannich giữa xeton (axeton, axetophenon, butan-2-on, 3-metylbutan-2-on), anđehit fomic và muối amin hiđroclorua (đietylamin, đimetylamin, morpholin hiđroclorua) trong môi trường axit nhẹ.
  3. Định danh cấu trúc và đo lường hóa lý:
    • Phổ cộng hưởng từ hạt nhân: $^{1}\text{H-NMR}$ ($500\text{ MHz}$), $^{13}\text{C-NMR}$ ($125\text{ MHz}$), kỹ thuật DEPT-90 và DEPT-135 đo trên thiết bị Bruker.
    • Sắc ký khí ghép khối phổ (GC-MS): Máy GC HP-6890 kết hợp detector khối phổ MSD Agilent 5973, sử dụng cột mao quản HP-5MS ($30\text{ m} \times 0,25\text{ mm} \times 0,25\text{ }\mu\text{m}$), khí mang He, đối chiếu thư viện phổ chuẩn NIST.
    • Quang phổ hồng ngoại (FT-IR): Thiết bị Shimadzu FT-1010M (ép viên KBr dải sóng $4000 - 400\text{ cm}^{-1}$).
    • Đo tỉ khối ($d_4^{20}$) bằng picnometer chuẩn theo công thức: $$d_4^{20} = \frac{(a_c - a_b) \times 0,99823}{(a_n - a_b) \times 0,999997}$$
    • Nhiệt độ sôi thực nghiệm xác định bằng bình cất quay hút chân không có nhiệt kế phân giải $1^\circ\text{C}$.
  4. Quy trình đo đạc điện hóa:
    • Hệ đo điện hóa đa năng IM6 của hãng Zahner-Elektrik (CHLB Đức).
    • Bình đo 3 điện cực tiêu chuẩn: Điện cực làm việc (WE) bằng thép CT3 hoặc đồng M1 diện tích $0,5\text{ cm}^2$ đúc trong nhựa epoxy; điện cực đối (CE) lưới Platin; điện cực so sánh (RE) Calomel bão hòa (SCE).
    • Xử lý bề mặt điện cực: Mài bóng bằng giấy ráp SiC đến cấp hạt 1000, rửa nước cất, tẩy dầu mỡ bằng cồn tuyệt đối, sấy khô trong bình hút ẩm 3 giờ. Điện cực sau đó được ủ trong buồng kín chứa hơi chất ức chế cách bề mặt chất lỏng $3\text{ cm}$ trong 24 giờ trước khi ngâm vào dung dịch đo nền NaCl 3%.
    • Phổ tổng trở điện hóa (EIS): Biên độ kích thích $5\text{ mV}$, dải tần số quét từ $100\text{ kHz}$ xuống $100\text{ mHz}$ tại thế ổn định ($E_0$). Dữ liệu được khớp vào sơ đồ mạch điện tương đương $R_s(R_{ct}CPE)$ hoặc $R_s(Q_1(R_1(Q_2 R_2)))$.
    • Phân cực điện thế động (Tafel): Tốc độ quét thế $5\text{ mV/s}$, xác định mật độ dòng ăn mòn ($i_{\text{ăn mòn}}$) và tính toán hiệu quả bảo vệ: $$Z% = \frac{i_{\text{nền}} - i_{\text{ăn mòn}}}{i_{\text{nền}}} \times 100%$$
  5. Quy trình thử nghiệm tự nhiên:
    • Tiến hành theo tiêu chuẩn nghiêm ngặt OCT 9.86 tại Trạm thử nghiệm khí hậu ngoài trời Hà Nội (thuộc Trung tâm Nhiệt đới Việt - Nga) và các kho vũ khí quân sự.
    • Đánh giá định kỳ trạng thái bề mặt, mức độ gỉ sau 6 tháng và mở niêm phong toàn diện sau 14 tháng theo thang đánh giá độ bền ăn mòn vật liệu OCT 27597.88 kết hợp phương pháp tổn hao khối lượng.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Tổng hợp thành công 9 dẫn xuất $\beta$-aminoxeton tinh khiết cao: Đã thực nghiệm chế tạo thành công IK3 (4-đietylamin-butan-2-on), IK4 (4-đietylamin-3-metyl-butan-2-on), IK5 (3-đietylamin-1-phenyl-propan-1-on), IK6 (4-morpholin-4-yl-butan-2-on), IK7 (3-morpholin-4-yl-1-phenyl-propan-1-on), IK8 (3-metyl-4-morpholin-4-yl-butan-2-on), IK11 (3-đimetylamino-1-phenyl-propan-1-on), IK12 (4-đimetylamin-butan-2-on), và IK13 (4-đimetylamin-3-metyl-butan-2-on). Dữ liệu phổ $^{1}\text{H-NMR}$, $^{13}\text{C-NMR}$ và GC-MS chứng minh các sản phẩm đều đạt độ chọn lọc đơn thế đặc trưng của phản ứng Mannich với amin bậc 2.
  2. Quy luật tương quan cấu trúc điện tử - hoạt tính ức chế: Kết quả tính toán AM1 chỉ ra rằng các phân tử có nhóm thế đẩy electron gắn vào nguyên tử Nitơ làm tăng mật độ điện tích âm trên tâm $N$, nâng cao giá trị $E_{HOMO}$, từ đó làm tăng mạnh khả năng hấp phụ chelat hóa lên bề mặt đồng và sắt. Đồng thời, việc kéo dài mạch cacbon hoặc đưa vào vòng phenyl (như ở IK5, IK7) làm tăng thể tích phân tử ($V$) và diện tích che phủ ($A_m$), nâng cao độ phân cực và giảm áp suất hơi bão hòa $P_0$ về khoảng tối ưu ($10^{-4} - 10^{-2}\text{ mmHg}$).
  3. Hiệu năng ức chế điện hóa vượt trội trong môi trường xâm thực: Trên điện cực đồng M1 và thép CT3 trong dung dịch NaCl 3%, các chất ức chế sau khi hấp phụ pha hơi 24 giờ đã làm dịch chuyển thế ăn mòn và giảm mật độ dòng ăn mòn ($i_{\text{ăn mòn}}$) từ 1 đến 2 bậc độ lớn so với dung dịch nền. Hiệu quả bảo vệ điện hóa ($Z%$) của các chất nhóm IK3, IK4, IK5 và các chế phẩm phối trộn BV đạt mức cao ($85% - 96%$). Biểu đồ Nyquist cho thấy bán kính vòng cung điện trở truyền điện tích ($R_{ct}$) tăng vọt khi có mặt chất ức chế, khẳng định sự hình thành của lớp màng cản trở chuyển khối vững chắc.
  4. Độ ổn định thực địa qua 14 tháng thử nghiệm tự nhiên: Các mẫu kim loại tấm (thép CT3, đồng M1, nhôm D16) và các tổ hợp vũ khí khí tài thực tế (súng bộ binh AK-47, CKC, súng chống tăng B40, B41, súng Cối 82mm, pháo ĐKZ, các loại đạn pháo 85mm, 76mm, 37mm, đạn súng bộ binh 12,7mm và 7,62mm) được bảo quản bằng các chế phẩm BV1, BV1.1, BV2, BV3 tẩm trên giấy nền hoặc silicagen. Kết quả kiểm tra sau 6 tháng và 14 tháng cho thấy bề mặt kim loại hoàn toàn sáng bóng, không xuất hiện điểm ăn mòn cục bộ hay vết gỉ, vượt trội hoàn toàn so với mẫu đối chứng không sử dụng chất ức chế (bị rỉ sét nặng và biến đổi màu sắc chỉ sau 1–3 tháng).

Implications đa chiều

  • Về mặt học thuật: Cung cấp cơ sở lý thuyết hoàn chỉnh giải thích tương tác đa tâm của phối tử $\beta$-aminoxeton với mạng tinh thể kim loại chuyển tiếp, xóa bỏ quan niệm cũ cho rằng các hợp chất gốc amin luôn gây hại cho kim loại đồng.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình liên hoàn từ mô hình hóa QSAR lượng tử đến kiểm chứng điện hóa và phơi mẫu thực địa theo chuẩn quân sự, có thể chuyển giao áp dụng cho việc thiết kế các họ chất ức chế hữu cơ mới (như dẫn xuất triazol, bazơ Schiff, chất lỏng ion).
  • Về mặt kinh tế - kỹ thuật: Thay thế hoàn toàn quy trình bảo quản truyền thống bằng dầu mỡ nặng tiêu tốn dung môi độc hại tẩy rửa khi tái sử dụng. Vũ khí và thiết bị sau niêm cất bằng VCI có thể đưa vào trạng thái sẵn sàng vận hành ngay lập tức, tiết kiệm hàng trăm tỷ đồng chi phí bảo dưỡng và nhân công.

Limitations và Future Research

  1. Giới hạn phương pháp luận: Phương pháp bán kinh nghiệm AM1 tuy hiệu quả về mặt thời gian và tài nguyên tính toán nhưng chưa mô tả đầy đủ hiệu ứng tương quan electron (electron correlation) của các obitan nguyên tử phân lớp d của kim loại chuyển tiếp so với các phương pháp phiếm hàm mật độ tiên tiến (DFT/B3LYP) với bộ hàm cơ sở phức hợp như 6-311++G(d,p) hay hàm thế giả pseudopotential LANL2DZ.
  2. Giới hạn về điều kiện biên trao đổi chất: Nghiên cứu tập trung vào không gian bao gói tương đối kín. Động học bay hơi và thất thoát nồng độ trong các hệ thống hở có gradient nhiệt độ biến đổi đột ngột ($\Delta T > 15^\circ\text{C}/\text{ngày}$) cần được lượng hóa bằng các mô hình động lực học chất lưu (CFD).
  3. Chương trình nghiên cứu tương lai (10-Year Research Agenda):
    • Ứng dụng lý thuyết phiếm hàm mật độ (DFT) và mô phỏng động lực học phân tử (Molecular Dynamics - MD) để khảo sát trực tiếp tương tác hấp phụ giữa phân tử chất ức chế và các mặt tinh thể kim loại cụ thể như Fe(110), Cu(111), Al(100).
    • Phát triển công nghệ bao gói thông minh: Tích hợp $\beta$-aminoxeton vào màng polyme nano composite phân hủy sinh học tự giải phóng VCI theo độ ẩm môi trường.
    • Nghiên cứu cơ chế ức chế ăn mòn vi sinh (Microbiologically Influenced Corrosion - MIC) của $\beta$-aminoxeton đối với vi khuẩn khử sunfat (SRB) trong môi trường biển nhiệt đới.

Tác động và ảnh hưởng

  • Ảnh hưởng học thuật: Công trình là tài liệu tham khảo nền tảng trong lĩnh vực Hóa lý, Hóa dầu và Kỹ thuật Chống ăn mòn tại Việt Nam, mở ra hướng ứng dụng tin học hóa lượng tử trong thiết kế chất hoạt động bề mặt.
  • Tác động quốc phòng - an ninh: Tổng cục Kỹ thuật – Bộ Quốc phòng đã công nhận và cấp phép đưa các chế phẩm bảo quản gốc $\beta$-aminoxeton vào quy trình niêm cất trang thiết bị, khí tài, đạn dược tại các quân khu, quân đoàn, góp phần duy trì hệ số kỹ thuật cao cho vũ khí sẵn sàng chiến đấu.
  • Chuyển giao công nghiệp: Mở rộng tiềm năng bảo quản hệ thống đường ống dẫn dầu khí ngưng hoạt động, thiết bị trao đổi nhiệt trong công nghiệp lọc hóa dầu, chi tiết bo mạch điện tử xuất khẩu và linh kiện cơ khí chính xác trong công nghiệp chế tạo máy.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học ngành Hóa học/Vật liệu: Tiếp cận phương pháp luận nghiên cứu kết hợp giữa hóa lượng tử bán kinh nghiệm và kỹ thuật điện hóa chuyên sâu.
  • Các nhà nghiên cứu cấp cao: Khung lý thuyết mở rộng về phản ứng ngưng tụ Mannich định hướng tạo hợp chất nhị chức có hoạt tính bề mặt chọn lọc.
  • Kỹ sư R&D công nghiệp và Quốc phòng: Quy trình công nghệ phối trộn và công thức chế phẩm ức chế bay hơi pha chế sẵn (BV1 đến BV3) với giá thành cạnh tranh, chủ động hoàn toàn nguồn nguyên liệu trong nước.
  • Cơ quan quản lý và hoạch định chính sách: Căn cứ khoa học xác lập các bộ tiêu chuẩn quốc gia (TCVN) mới về bảo quản niêm cất vật tư kỹ thuật không dùng dầu mỡ độc hại.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc mở rộng Thuyết Năng lượng Tự do Tuyến tính (LFER / Phương trình Hammett) vào cơ chế ức chế bay hơi nhị chức ($\beta$-aminoxeton). Tác giả đã chứng minh rằng liên kết phối trí chelat vòng 6 cạnh giữa cặp electron tự do của nguyên tử $N$ cùng nhóm $C=O$ với ion kim loại chuyển tiếp đã triệt tiêu hoàn toàn phản ứng tạo phức tan phá hủy đồng của các amin đơn chức thông thường, đồng thời xác lập công thức thực nghiệm liên hệ chặt chẽ giữa áp suất hơi bão hòa $P_0$ với nhiệt độ sôi $T_{\text{sôi}}$ của dẫn xuất amin.

2. Tính đổi mới trong phương pháp nghiên cứu so với các công bố quốc tế tiền nhiệm?

So với các nghiên cứu của I. L. Rozenfeld (Liên Xô) vốn chỉ dựa trên thực nghiệm thử - sai hoặc khảo sát muối tĩnh điện, luận án đã tiên phong thiết lập chu trình khép kín: Sử dụng giải thuật tối ưu hóa bán kinh nghiệm AM1 (gradient 0,001) trên HyperChem để tính toán năng lượng obitan ($E_{HOMO}, E_{LUMO}$) và điện tích $q$ trên 54 cấu trúc mô phỏng nhằm sàng lọc trước các chất có ái lực tối ưu, sau đó mới tổng hợp chọn lọc 9 hợp chất mục tiêu và kiểm chứng bằng phổ tổng trở điện hóa IM6 Zahner cùng thử nghiệm thực địa 14 tháng theo chuẩn OCT 9.86.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và bằng chứng dữ liệu là gì?

Phát hiện bất ngờ nhất là các hợp chất gốc amin trong phân tử $\beta$-aminoxeton không hề ăn mòn hay hòa tan đồng M1 như các y văn kinh điển cảnh báo, mà ngược lại đem lại hiệu quả bảo vệ lên tới $85% - 95%$ trong môi trường NaCl 3%. Bằng chứng là dòng ăn mòn ngoại suy Tafel ($i_{\text{ăn mòn}}$) giảm sâu, điện trở màng truyền điện tích ($R_{ct}$) trên phổ Nyquist tăng vọt, và thực tế mẫu phơi tại Sân phơi mẫu Hà Nội sau 14 tháng vẫn duy trì độ bóng quang học hoàn hảo.

4. Quy trình lặp lại thực nghiệm (Replication Protocol) có được cung cấp chi tiết không?

Quy trình thực nghiệm được công bố chi tiết tuyệt đối: Từ tỷ lệ mol phản ứng Mannich, điều kiện xúc tác axit, thông số chưng cất phân đoạn, dung môi sắc ký, cho đến thông số quét phổ NMR ($500\text{ MHz}$, $125\text{ MHz}$), thiết lập điện hóa (diện tích điện cực $0,5\text{ cm}^2$, nồng độ dung dịch nền NaCl 3%, thời gian ủ hơi 24 giờ, biên độ kích thích $5\text{ mV}$, dải tần $100\text{ kHz} - 100\text{ mHz}$) và điều kiện môi trường tự nhiên tại trạm thử nghiệm khí hậu.

5. Luận án đã phác thảo chương trình nghiên cứu 10 năm tiếp theo như thế nào?

Chương trình nghiên cứu dài hạn tập trung vào 3 trụ cột: (1) Ứng dụng mô phỏng động lực học lượng tử DFT/B3LYP đa quy mô để tính toán tương tác hấp phụ màng đơn phân tử trên bề mặt vi mô định hướng; (2) Công nghệ nano hóa chất ức chế bay hơi dạng viên nang vi bọc (microencapsulation) phân tán trong màng bọc thông minh; (3) Khảo sát tác động ức chế tổng hợp chống ăn mòn điện hóa kết hợp chống ăn mòn sinh học do vi sinh vật biển nhiệt đới.

Kết luận

  1. Thiết kế và mô phỏng thành công 54 dẫn xuất $\beta$-aminoxeton bằng phương pháp hóa lượng tử AM1, xác lập mối quan hệ định lượng giữa cấu trúc phân tử, các tham số electron ($E_{HOMO}, E_{LUMO}, q$) với áp suất hơi bão hòa $P_0$ và khả năng bảo vệ kim loại ở pha hơi.
  2. Tổng hợp và định danh cấu trúc 9 hợp chất $\beta$-aminoxeton mục tiêu (IK3, IK4, IK5, IK6, IK7, IK8, IK11, IK12, IK13) thông qua phản ứng ngưng tụ Mannich với hiệu suất cao, xác nhận độ tinh khiết bằng phổ $^{1}\text{H-NMR}$, $^{13}\text{C-NMR}$, DEPT và GC-MS.
  3. Chứng minh cơ chế bảo vệ kim loại đa năng độc đáo: Phân tử $\beta$-aminoxeton với hai tâm hoạt động tạo phức chelat vòng 6 cạnh bền vững trên bề mặt, ức chế đồng thời phản ứng anốt và catốt, bảo vệ hoàn hảo cả kim loại đen (thép CT3) lẫn kim loại màu (đồng M1, nhôm D16) với hiệu quả đạt trên $90%$ trong dung dịch NaCl 3%.
  4. Bào chế thành công 4 chế phẩm bảo quản thực tế (BV1, BV1.1, BV2, BV3) trên chất mang giấy nền và silicagen, tối ưu hóa áp suất hơi bão hòa trong khoảng hoạt tính $10^{-6} - 10^{-1}\text{ mmHg}$.
  5. Khẳng định độ bền bảo vệ vượt bậc qua 14 tháng thử nghiệm thực địa theo tiêu chuẩn OCT 9.86 và OCT 27597.88 tại Trạm thử nghiệm khí hậu Hà Nội và trên các loại vũ khí khí tài quân sự thực tế (AK, CKC, B40, B41, Cối 82, ĐKZ, đạn pháo).
  6. Mở ra 3 hướng nghiên cứu ứng dụng đột phá: Mô phỏng tương tác bề mặt bằng hóa toán cao cấp DFT/MD, phát triển vật liệu bao gói polyme nano nhả chậm thông minh, và thương mại hóa các chế phẩm VCI phục vụ công nghiệp dầu khí, hàng hải và quốc phòng an ninh quốc gia.
