THÔNG TIN THƯ MỤC VÀ PHÂN TÍCH HỌC THUẬT: GIÁO ÁN VẬT LÝ LỚP 9 (PHẦN ĐIỆN HỌC CƠ BẢN)

Tổng quan về giáo trình

Tài liệu "Giáo án Vật lý lớp 9 – Năm học 2020-2021" do giáo viên Lê Thị Hoan (Trường THCS Lương Thế Vinh) biên soạn, là tài liệu kế hoạch bài dạy chuyên sâu thuộc học phần Điện học trong chương trình Vật lý cấp Trung học Cơ sở và làm nền tảng cho phần Vật lý Đại cương ở các bậc đào tạo kỹ thuật, sư phạm khoa học tự nhiên. Về mặt vị trí phân phối chương trình, chuỗi bài giảng từ Tiết 1 đến Tiết 9 thiết lập nền móng lý thuyết và thực nghiệm cho việc phân tích mạch điện một chiều (DC), bao gồm khảo sát quan hệ giữa dòng điện và điện áp, xác lập định luật Ôm, khảo sát các cấu trúc mạch nối tiếp, song song, hỗn hợp và phân tích sự phụ thuộc của điện trở vào các thông số hình học của dây dẫn.

Mục tiêu học tập (Learning Outcomes) của tài liệu được chuẩn hóa theo định hướng phát triển năng lực người học:

  • Về chuẩn kiến thức: Người học mô tả được cách bố trí và vận hành thí nghiệm khảo sát sự phụ thuộc của cường độ dòng điện vào hiệu điện thế; phát biểu và thiết lập hệ thức định luật Ôm; tính toán được điện trở tương đương cho các đoạn mạch nối tiếp, song song và mạch hỗn hợp (tối đa 3 điện trở); phân tích được sự phụ thuộc của điện trở vào chiều dài ($l$) và tiết diện ($S$) của dây dẫn.
  • Về chuẩn kỹ năng: Rèn luyện kỹ năng lắp ráp mạch điện theo sơ đồ nguyên lý; sử dụng các dụng cụ đo lường tiêu chuẩn (Vôn kế dải đo 0,1–6V, Ampe kế dải đo 0,1–1,5A, đồng hồ đa năng); thu thập, xử lý số liệu thực nghiệm và vẽ đồ thị hàm số biểu diễn tương quan giữa các đại lượng vật lý.
  • Về định hướng năng lực: Phát triển năng lực thực nghiệm khoa học, năng lực tính toán đại số, năng lực phát hiện và giải quyết vấn đề kỹ thuật, cùng năng lực hợp tác nhóm trong môi trường phòng thí nghiệm.

Cấu trúc tài liệu tiếp cận theo mô hình sư phạm tương tác 5 bước: Khởi động $\rightarrow$ Hình thành kiến thức $\rightarrow$ Hoạt động luyện tập $\rightarrow$ Hoạt động vận dụng $\rightarrow$ Tìm tòi và mở rộng. Điểm đặc thù của kế hoạch bài dạy này là việc kết hợp chặt chẽ giữa suy luận toán học và kiểm chứng thực nghiệm trực quan, giúp chuyển hóa các hiện tượng vật lý định tính thành các quy luật định lượng chính xác.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu bao gồm 8 bài học được phân bổ thành 9 tiết giảng dạy có tính logic tịnh tiến:

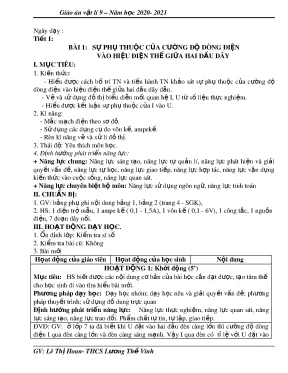

  1. Bài 1: Sự phụ thuộc của cường độ dòng điện vào hiệu điện thế giữa hai đầu dây dẫn (Tiết 1): Khảo sát thực nghiệm mối tương quan $I \sim U$. Dữ liệu thực nghiệm chỉ ra rằng khi hiệu điện thế tăng hoặc giảm bao nhiêu lần thì cường độ dòng điện chạy qua dây dẫn cũng biến thiên tăng hoặc giảm bấy nhiêu lần. Đồ thị biểu diễn mối quan hệ $I - U$ là một đường thẳng đi qua gốc tọa độ ($U = 0; I = 0$).
  2. Bài 2: Điện trở của dây dẫn – Định luật Ôm (Tiết 2): Khảo sát thương số $U/I$ đối với từng vật dẫn xác định. Thiết lập khái niệm điện trở $R = \frac{U}{I}$, đơn vị đo Ôm ($\Omega$), kilo Ôm ($1\text{ k}\Omega = 1000\ \Omega$) và Mêga Ôm ($1\text{ M}\Omega = 10^6\ \Omega$). Phát biểu nội dung và biểu thức định luật Ôm: $$I = \frac{U}{R}$$
  3. Bài 3: Thực hành – Xác định điện trở của một dây dẫn bằng Ampe kế và Vôn kế (Tiết 3): Quy trình thực nghiệm đo lường gián tiếp đại lượng $R$. Xác định giá trị trung bình cộng $\bar{R}$ qua nhiều lần đo và phân tích các nguyên nhân gây sai số (sai số dụng cụ, điểm tiếp xúc, sự thay đổi nhiệt độ của dây dẫn).
  4. Bài 4: Đoạn mạch nối tiếp (Tiết 4): Xây dựng các quy tắc đối với đoạn mạch gồm các điện trở mắc nối tiếp ($R_1 \text{ nt } R_2$): $$I = I_1 = I_2$$ $$U = U_1 + U_2$$ $$\frac{U_1}{U_2} = \frac{R_1}{R_2}$$ $$R_{tđ} = R_1 + R_2$$ Mở rộng cho hệ $n$ điện trở giống nhau mắc nối tiếp: $R_{tđ} = n \cdot R$.
  5. Bài 5: Đoạn mạch song song (Tiết 5): Khảo sát hệ thống điện trở mắc song song ($R_1 \parallel R_2$): $$U_{AB} = U_1 = U_2$$ $$I_{AB} = I_1 + I_2$$ $$\frac{I_1}{I_2} = \frac{R_2}{R_1}$$ $$\frac{1}{R_{tđ}} = \frac{1}{R_1} + \frac{1}{R_2} \implies R_{tđ} = \frac{R_1 \cdot R_2}{R_1 + R_2}$$ Mở rộng cho hệ $n$ điện trở giống nhau mắc song song: $R_{tđ} = \frac{R}{n}$.
  6. Bài 6: Bài tập vận dụng định luật Ôm (Tiết 6 & Tiết 7): Phương pháp phân tích và giải toán mạch điện hỗn hợp gồm tối đa 3 điện trở, tiêu biểu dạng mạch $R_1 \text{ nt } (R_2 \parallel R_3)$. Hướng dẫn phân tích mạch, chuyển đổi đại lượng, tính điện trở từng cụm và áp dụng định luật Ôm cho từng nhánh cũng như toàn mạch.
  7. Bài 7: Sự phụ thuộc của điện trở vào chiều dài dây dẫn (Tiết 8): Tiến hành phương pháp kiểm soát biến số (giữ nguyên vật liệu và tiết diện $S$). Thiết lập định luật: Điện trở của các dây dẫn có cùng tiết diện và làm từ cùng một vật liệu thì tỉ lệ thuận với chiều dài của dây: $$\frac{R_1}{R_2} = \frac{l_1}{l_2}$$
  8. Bài 8: Sự phụ thuộc của điện trở vào tiết diện dây dẫn (Tiết 9): Phương pháp suy luận dựa trên mạch song song và kiểm chứng thực nghiệm. Xác lập quy luật: Điện trở của các dây dẫn có cùng chiều dài và làm từ cùng một vật liệu thì tỉ lệ nghịch với tiết diện của dây: $$\frac{R_1}{R_2} = \frac{S_2}{S_1} = \frac{d_2^2}{d_1^2}$$ Trong đó $d_1, d_2$ là đường kính tiết diện dây tròn tương ứng.

Kiến thức nền tảng được xây dựng

  • Nguyên lý tương quan điện - thế: Mối liên hệ hàm bậc nhất giữa hiệu điện thế đặt vào hai đầu vật dẫn và dòng điện chạy qua nó ($I = f(U) = k \cdot U$, với hệ số góc $k = \frac{1}{R}$).
  • Bản chất vật lý của điện trở: Điện trở là đại lượng đặc trưng cho mức độ cản trở dòng điện của vật dẫn. Giá trị này phụ thuộc vào các thông số cấu trúc hình học ($l, S$) và bản chất vật liệu.
  • Quy tắc phân chia dòng điện và điện áp:
    • Trong mạch nối tiếp: Hiệu điện thế phân chia tỉ lệ thuận với điện trở thành phần.
    • Trong mạch song song: Cường độ dòng điện phân chia tỉ lệ nghịch với điện trở nhánh.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thực nghiệm: Mắc nối tiếp ampe kế để đo cường độ dòng điện mạch chính/nhánh; mắc song song vôn kế để đo hiệu điện thế; xử lý các điểm tiếp xúc lỏng gây tăng điện trở tiếp xúc ngoài ý muốn.
  • Kỹ năng phân tích đồ thị và số liệu: Kỹ năng lập bảng ghi dữ liệu thực nghiệm, xử lý sai số ngẫu nhiên qua giá trị trung bình cộng, nội suy và ngoại suy giá trị trên đồ thị tọa độ Descartes.
  • Kỹ năng giải tích mạch điện: Kỹ năng phân tích cấu trúc sơ đồ mạch phức, quy đổi tương đương các đoạn mạch nhánh, vận dụng linh hoạt hệ thức định luật Ôm cho từng phần tử và cho toàn mạch.

Phương pháp giảng dạy và học tập

Tài liệu thiết kế quy trình tổ chức dạy học theo cấu trúc chuẩn hóa cho từng tiết học 45 phút, bao gồm 5 pha hoạt động sư phạm:

Phương pháp tiếp cận sư phạm

  1. Phương pháp dạy học nêu và giải quyết vấn đề: Đặt học sinh vào tình huống có vấn đề thực tế (ví dụ: Đặt vấn đề từ việc đèn nhấp nháy hoạt động nối tiếp hay hiện tượng chim đậu trên dây điện cao thế không bị điện giật) để kích thích suy luận khoa học.
  2. Phương pháp thực nghiệm trực quan: Học sinh trực tiếp thao tác trên các bộ thiết bị: điện trở mẫu ($6\ \Omega, 10\ \Omega, 16\ \Omega$), nguồn điện $6\text{V}$, ampe kế, vôn kế và hệ thống dây dẫn có chiều dài ($l, 2l, 3l$), tiết diện ($S_1, S_2$) khác nhau.
  3. Phương pháp dạy học hợp tác: Tổ chức học tập theo nhóm nhỏ, phân công rõ vai trò nhóm trưởng (điều phối), thư ký (ghi chép dữ liệu), kỹ thuật viên (mắc mạch và đọc số liệu).

Hình thức bài tập và kiểm tra đánh giá

  • Hệ thống câu hỏi trắc nghiệm khách quan: Thiết kế cuối mỗi bài học (từ 5 đến 7 câu hỏi/tiết) kiểm tra nhanh mức độ nắm bắt khái niệm, tính toán tham số và giải thích bản chất đồ thị.
  • Hệ thống bài tập tự luận định lượng: Rèn luyện phương pháp giải bài toán vật lý chuẩn mực theo 4 bước: Đọc hiểu và tóm tắt đại lượng $\rightarrow$ Phân tích cấu trúc sơ đồ mạch $\rightarrow$ Thiết lập công thức và biến đổi đại số $\rightarrow$ Thế số, tính toán đơn vị và biện luận kết quả.
  • Đánh giá năng lực thực hành: Đánh giá thông qua bản báo cáo thực hành (Tiết 3), căn cứ trên độ chính xác của thao tác mắc mạch, tính trung thực của số liệu đo và khả năng giải trình nguyên nhân sai số.

Điểm nổi bật và cập nhật thực tiễn

Tài liệu gắn kết chặt chẽ giữa lý thuyết hàn lâm và các ứng dụng kỹ thuật thực tế trong đời sống:

Hiện tượng / Ứng dụng Cơ sở lý thuyết vật lý trong giáo án
Dãy đèn trang trí nhấp nháy Ứng dụng cấu trúc đoạn mạch mắc nối tiếp kết hợp bóng chớp chứa băng kép nhiệt (thanh lưỡng kim nhiệt hoạt động như một rơ-le/công tắc nhiệt ngắt - đóng chu kỳ).
An toàn điện khi chim đậu dây cao thế Mô hình phân dòng trong đoạn mạch song song: Cơ thể chim là điện trở $R_c$ mắc song song với đoạn dây dẫn $R_d$ giữa hai chân. Do $R_c \gg R_d$, dòng điện qua cơ thể chim xấp xỉ bằng $0$.
Đường dây tải điện 500kV Bắc - Nam Bài toán quy mô lớn về sự phụ thuộc của điện trở vào chiều dài ($1530\text{ km}$ từ Hòa Bình đến trạm Phú Lâm) và cấu trúc dây cáp nhiều sợi ghép song song để giảm điện trở toàn tuyến.
Dây cáp điện đa sợi Ứng dụng quy luật $R \sim \frac{1}{S}$: Cáp gồm 15 sợi đồng nhỏ bện xoắn tương đương với mạch 15 điện trở mắc song song, làm tăng tiết diện tổng và giảm điện trở tương đương của dây dẫn ($R_{tđ} = \frac{R}{15}$).

Đối tượng sử dụng giáo trình

  1. Học sinh cấp Trung học Cơ sở (Lớp 9):
    • Tài liệu học tập và rèn luyện kỹ năng giải bài tập cơ bản và nâng cao phần Điện học.
    • Chuẩn bị kiến thức nền tảng phục vụ các kỳ thi tuyển sinh và kiểm tra định kỳ môn Khoa học tự nhiên/Vật lý.
  2. Sinh viên đại học ngành Sư phạm Vật lý và Giáo dục KHTN:
    • Tài liệu tham khảo về phương pháp thiết kế kế hoạch bài dạy (giáo án) chuẩn mực theo định hướng phát triển phẩm chất, năng lực người học.
    • Mô hình phân bố thời gian và phương pháp điều phối hoạt động sư phạm trong lớp học thực nghiệm.
  3. Giáo viên bộ môn Vật lý THCS:
    • Khung tham chiếu chuẩn để triển khai bài giảng trên lớp, tổ chức hoạt động thí nghiệm và xây dựng ma trận câu hỏi kiểm tra đánh giá theo năm học.

Yêu cầu kiến thức tiên quyết (Prerequisites)

  • Vật lý: Nắm vững các khái niệm cơ bản đã học ở lớp 7 về nguồn điện, dòng điện, tác dụng nhiệt, từ của dòng điện; sơ đồ mạch điện đơn giản; quy ước chiều dòng điện; cách nhận biết ampe kế và vôn kế.
  • Toán học: Kỹ năng biến đổi biểu thức đại số, giải phương trình bậc nhất một ẩn, hệ hai phương trình bậc nhất; khái niệm hàm số bậc nhất và đồ thị $y = ax$; công thức tính diện tích hình tròn $S = \pi \frac{d^2}{4}$.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế trực tiếp cho học sinh lớp 9 THCS học phần Điện học, đồng thời là tài liệu tham khảo sư phạm giá trị cho sinh viên đại học ngành Sư phạm Vật lý và giáo viên giảng dạy môn Vật lý/Khoa học Tự nhiên.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người học cần có kiến thức vật lý cơ sở lớp 7 về dòng điện, tác dụng của dòng điện, dụng cụ đo ($A, V$) và kiến thức toán học đại số về tỷ lệ thuận, tỷ lệ nghịch, đồ thị hàm số và hình học phẳng (diện tích tiết diện tròn).

3. Điểm khác biệt trong cấu trúc sư phạm của tài liệu này là gì?

Tài liệu chia nhỏ tiến trình học tập thành 5 hoạt động rõ ràng (Khởi động, Hình thành kiến thức, Luyện tập, Vận dụng, Tìm tòi mở rộng) với thời gian cụ thể; kết hợp phương pháp suy luận toán học với thí nghiệm kiểm chứng trực tiếp bằng thiết bị đo lường chuẩn.

4. Làm thế nào để tự học và giải bài tập mạch điện hiệu quả từ tài liệu?

Người học cần tuân thủ quy trình 4 bước: Phân tích cấu trúc mạch (nối tiếp, song song hay hỗn hợp) $\rightarrow$ Tóm tắt đại lượng đã biết và ẩn số $\rightarrow$ Thiết lập phương trình theo định luật Ôm và tính chất đoạn mạch $\rightarrow$ Tính toán và kiểm tra tính hợp lý của kết quả theo nguyên lý bảo toàn dòng và áp.

5. Tài liệu có cung cấp hệ thống đánh giá kèm theo không?

Tài liệu tích hợp đầy đủ hệ thống câu hỏi trắc nghiệm có đáp án, bài tập tự luận trích từ Sách bài tập (SBT) kèm lời giải chi tiết và mẫu hướng dẫn viết báo cáo thực hành đo điện trở gián tiếp.

Kết luận

Tài liệu "Giáo án Vật lý lớp 9 – Năm học 2020-2021" của tác giả Lê Thị Hoan phản ánh cấu trúc bài giảng Điện học một chiều chặt chẽ, khoa học và mang tính chuẩn mực sư phạm cao. Thông qua hệ thống 8 bài giảng cốt lõi, tài liệu dẫn dắt người học từ các quan sát thực nghiệm cơ bản đến việc xây dựng mô hình định luật Ôm toàn diện và ứng dụng vào giải quyết các bài toán mạch điện phức hợp. Đây là tài liệu học thuật có giá trị tham khảo thiết thực cho cả hoạt động học tập, giảng dạy và nghiên cứu phương pháp giáo dục kỹ thuật thực nghiệm.
