Đề cương & Nội dung Giáo trình: Quy hoạch Đô thị – Phần 2: Quy hoạch Chi tiết Xây dựng các Khu Chức năng Đô thị

Tổng quan về giáo trình

Giáo án điện tử Quy hoạch đô thị – Phần 2: Chi tiết xây dựng là tài liệu học tập chuyên ngành thuộc chương trình đào tạo Cử nhân và Kỹ sư các ngành Quy hoạch Vùng và Đô thị, Kiến trúc, và Quản lý Đô thị tại các cơ sở giáo dục đại học. Tài liệu này cung cấp khối kiến thức chuyên sâu về phương pháp lập quy hoạch chi tiết các khu chức năng đô thị, với trọng tâm đặt vào khu ở, đơn vị ở và mạng lưới hạ tầng kỹ thuật – giao thông.

Mục tiêu học tập của giáo trình nhằm giúp người học:

  • Nắm vững các khái niệm nền tảng về phân cấp đất dân dụng, cấu trúc đơn vị ở và nguyên lý tổ chức các khu chức năng trong đô thị.
  • Làm chủ phương pháp tính toán các chỉ tiêu kinh tế – kỹ thuật quy hoạch (mật độ xây dựng Brutto/Netto, tầng cao trung bình, hệ số sử dụng đất, cân bằng đất đai).
  • Ứng dụng các quy chuẩn xây dựng hiện hành và tiêu chuẩn thiết kế (như TCVN 4449:1987) vào việc bố cục không gian nhà ở, công trình công cộng, cây xanh và hạ tầng giao thông.

Tài liệu được cấu trúc theo phương pháp tiếp cận từ lý thuyết hình thái học đô thị, phân tích tiêu chuẩn định lượng đến giải pháp bố cục không gian thực hành. Điểm đặc trưng của giáo trình là sự kết hợp chặt chẽ giữa các lý thuyết quy hoạch kinh điển quốc tế với hệ thống tiêu chuẩn kỹ thuật xây dựng tại Việt Nam, đi kèm các công thức toán học và bảng tra cứu số liệu cụ thể.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung tài liệu thuộc Phần Năm: Quy hoạch chi tiết xây dựng các khu chức năng đô thị, tập trung vào hai chương trọng tâm:

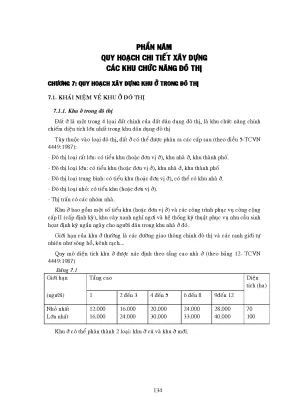

Phần Năm: Quy hoạch chi tiết xây dựng các khu chức năng đô thị

  1. Chương 7: Quy hoạch xây dựng khu ở trong đô thị

    • Khái niệm và phân cấp đất ở: Xác định đất ở là một trong bốn loại đất chính của đất dân dụng đô thị. Phân cấp đất ở theo cấp loại đô thị từ đô thị loại rất lớn, lớn, trung bình, nhỏ đến thị trấn căn cứ theo Điều 5 – TCVN 4449:1987. Phân biệt ranh phục vụ (bán kính phục vụ công cộng) và ranh hành chính (quản lý lãnh thổ).
    • Khái niệm và cấu trúc Đơn vị ở (ĐVỞ): Đơn vị quy hoạch cơ bản cấu thành khu ở, có quy mô diện tích hợp lý từ 20 đến 30 ha, quy mô dân số từ 4.000 đến 8.000 người, lấy trường tiểu học làm hạt nhân phục vụ với bán kính đi bộ tối đa 400–500 m (tương đương 15 phút đi bộ).
    • Hệ thống chỉ tiêu quy hoạch: Định nghĩa diện tích sàn ở, mật độ sàn Brutto/Netto, mật độ cư trú, mật độ xây dựng Brutto ($M_b$), mật độ xây dựng Netto ($M_n$), hệ số sử dụng đất và công thức tính tầng cao trung bình ($H_{tb}$).
    • Phân loại và bố cục nhà ở: Phân tích đặc điểm các loại hình nhà tập thể, nhà chung cư thấp tầng (ngưỡng tối đa 5 tầng không dùng thang máy), chung cư cao tầng (từ 6–9 tầng trở lên), nhà phố, nhà liên kế, biệt thự (mật độ xây dựng ~30%) và nhà vườn.
    • Công trình công cộng, cây xanh – TDTT và giao thông nội bộ: Bố trí các khu chức năng động (thương mại – dịch vụ) và tĩnh (giáo dục, y tế, văn hóa, công viên); thiết lập lộ giới giao thông đường chính (16 m), đường phụ (12 m) và đường nhóm (8 m).

  2. Chương 8: Quy hoạch xây dựng hệ thống giao thông và hạ tầng kỹ thuật đô thị

    • Khái niệm và phân loại giao thông: Phân loại giao thông đối ngoại (đường thủy, đường sắt, đường bộ, đường hàng không) và giao thông đối nội (đường trục chính đô thị, đường khu vực, đường nội bộ).
    • Cấu trúc mạng lưới đường: Khảo sát các dạng mạng lưới đường ô cờ, ô cờ có đường chéo, hướng tâm, hướng tâm có đường bao (vành đai), mạng lưới tự do và mạng lưới hỗn hợp.
    • Hạ tầng kỹ thuật và giao thông công cộng: Xác định vai trò của giao thông làm khung chính để định hướng phát triển mạng lưới cấp điện, cấp thoát nước, xử lý chất thải; tổ chức hệ thống vận tải hành khách công cộng khối lượng lớn (đường sắt ngoại ô, đường sắt nội ô ngầm/nổi).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng kiến thức dựa trên các lý thuyết và khung pháp lý chuyên ngành:

  • Lý luận quy hoạch kinh điển:
    • Lý thuyết Đơn vị láng giềng của Clarence Perry (1939): Xác định quy mô dân số đơn vị ở dựa trên quy mô 1 trường tiểu học (khoảng 1.000 học sinh, tương đương 5.000 dân) và giới hạn bán kính đi bộ an toàn.
    • Lý luận thành phố Harlow: Cấu trúc đơn vị đô thị hình thành trên cơ sở vùng phục vụ của trung tâm khu vực.
    • Mô hình đơn vị ở của B.N. Englehart: Đề xuất cơ sở mở trường tiểu học quy mô 600–800 học sinh (tương ứng dân số 5.000–6.000 người).
    • Nghiên cứu nhận thức không gian của Christopher Alexander: Cư dân đô thị nhận biết rõ khu vực sinh sống trong phạm vi 2–3 ô phố và không quá 7 ô phố (tương đương 500–600 m).
    • Mô hình Neighbourhood TOD: Tổ chức mạng lưới giao thông dạng tia hướng tâm vào lõi công cộng và trạm trung chuyển giao thông.
  • Nguyên tắc tổ chức không gian và vi khí hậu:
    • Bố trí hướng nhà đón gió chủ đạo (lệch hướng gió 10°–15°), hạn chế bức xạ mặt trời hướng Tây bằng giải pháp kiến trúc, cây xanh và mặt nước.
    • Đảm bảo khoảng cách giữa các dãy nhà từ 1,5 đến 2 lần chiều cao công trình (đối với nhà thấp tầng) hoặc bố trí so le (đối với nhà cao tầng).
    • Tuân thủ khoảng cách phòng cháy chữa cháy dựa trên bậc chịu lửa của công trình (Bậc I–V tương ứng khoảng cách an toàn từ 6 m đến 15 m).
  • Công thức tính toán kỹ thuật:
    • Tầng cao trung bình: $$H_{tb} = \frac{100}{\sum_{i=1}^{n} \frac{a_i}{h_i}}$$ (Trong đó $a_i$ là tỷ lệ % diện tích sàn loại nhà $i$, $h_i$ là số tầng của loại nhà $i$)
    • Mật độ xây dựng Brutto ($M_b$) và Netto ($M_n$): $$M_b = \frac{\text{Diện tích chiếm đất công trình}}{\text{Diện tích đất toàn đơn vị ở}} \times 100%$$ $$M_n = \frac{\text{Diện tích chiếm đất công trình}}{\text{Diện tích lô đất ở}} \times 100%$$
    • Số lượng nhà tối đa trong lô đất: $$N_n = \frac{M_s \times S_n}{D_s} \quad \text{hoặc} \quad N_n = \frac{a_n \times S \times M_s}{t_n \times D_s}$$ (Trong đó $M_s$ là mật độ sàn cho phép, $S_n$ là diện tích đất dành cho loại nhà $n$ tầng, $D_s$ là diện tích một mặt bằng sàn)

Kỹ năng phát triển cho người học

  • Kỹ năng tính toán kỹ thuật: Lập bảng cân bằng đất đai đơn vị ở theo tỷ lệ cơ cấu chuẩn: Đất ở (15–30 m²/người, chiếm tỷ lệ lớn nhất), đất công trình công cộng (3–5 m²/người), đất cây xanh TDTT (4–8 m²/người), đất giao thông (4–8 m²/người).
  • Kỹ năng phân tích không gian: Đánh giá ưu nhược điểm của các dạng bố cục mặt bằng nhóm nhà ở (bố cục song song, bố cục cụm tạo sân trong tĩnh, bố cục mảng cho nhà thấp tầng, bố cục theo dải/chuỗi men theo trục đường hoặc sườn đồi).
  • Kỹ năng thiết kế hệ thống giao thông: Phân cấp mạng lưới đường nội bộ, thiết kế mặt cắt ngang các cấp đường (8 m, 12 m, 16 m), bố trí bán kính phục vụ bãi đỗ xe (150–200 m) và giải quyết các nút giao cắt với đường giao thông chính đô thị.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế nhằm phục vụ phương pháp giảng dạy tích hợp giữa lý thuyết và thực hành đồ án (Studio-based learning):

  • Phương pháp giảng dạy: Giảng viên sử dụng giáo án điện tử để trực quan hóa các sơ đồ phân tích không gian, bảng số liệu quy chuẩn và mô hình tổ chức giao thông. Bài giảng kết hợp giữa thuyết trình nguyên lý và hướng dẫn giải các bài toán quy hoạch cụ thể.
  • Bài tập và phân tích trường hợp (Case studies):
    • Giáo trình tích hợp các ví dụ quy hoạch thực tế trong và ngoài nước: Mô hình phát triển cư xá Thanh Đa (TP. Hồ Chí Minh), nhà phố phân lô tại Bình Trưng Đông (TP. Hồ Chí Minh), tiểu khu Bachsyñat, khu đô thị Harlow (Anh), các mô hình tổ chức giao thông đơn vị ở tại Singapore, chung cư cao tầng tại Trung Quốc và khu nhà ở tại Las Vegas (Hoa Kỳ).
    • Bài tập tính toán quy mô dân số, xác định chỉ tiêu đất đai và bố trí các khối công trình theo địa hình đường đồng mức hoặc khu vực ven sông hồ.
  • Phương pháp đánh giá:
    • Đánh giá quá trình: Kiểm tra kiến thức lý thuyết về bán kính phục vụ, tiêu chuẩn TCVN 4449:1987 và khả năng tính toán các chỉ tiêu $M_b, M_n, H_{tb}, N_n$.
    • Đánh giá tổng kết: Chấm đồ án quy hoạch chi tiết nhóm nhà ở hoặc đơn vị ở tỷ lệ 1/2000 và 1/500.
  • Hướng dẫn tự học: Sinh viên đối chiếu các bảng chỉ tiêu quy chuẩn với các sơ đồ bố cục không gian, rèn luyện kỹ năng đọc bản vẽ phân khu và thực hành cân bằng đất đai trên các đồ án giả định.

Điểm nổi bật và cập nhật nội dung

Tài liệu thể hiện các nội dung chuyên môn phản ánh quá trình chuyển biến của lý luận và thực tiễn quy hoạch xây dựng:

Chuyển dịch & Cập nhật trong Giáo trình
  • Đối chiếu quy chuẩn kỹ thuật: Phân tích sự chuyển dịch từ tiêu chuẩn TCVN 4449:1987 (với chỉ tiêu sàn nhà ở 12 m²/người) sang các định mức phát triển đô thị mới (20–30 m²/người đối với các khu đô thị hiện đại).
  • Đánh giá thực trạng đô thị hóa: Nhận diện và phân tích nhược điểm của loại hình nhà phố phân lô tự xây (mật độ xây dựng cao ~95%, dạng hình ống thiếu thông gió chiếu sáng, gây lãng phí quỹ đất trung tâm) và khẳng định tính tất yếu của mô hình chung cư cao tầng (từ 9 tầng trở lên) trong việc nâng cao hiệu quả sử dụng đất.
  • Tích hợp xu hướng giao thông hiện đại: Đưa vào phân tích mô hình phát triển định hướng giao thông công cộng (TOD), vai trò của hệ thống vận tải hành khách công cộng khối lượng lớn (VTHKCCKLL) và sự phối hợp giữa mạng lưới giao thông ngầm/nổi với việc hình thành các hành lang kỹ thuật đô thị.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên năm thứ 3 và năm thứ 4 thuộc các ngành Kiến trúc, Quy hoạch Vùng và Đô thị, Kỹ thuật Hạ tầng Đô thị, Quản lý Đô thị.
  • Kiến thức tiên quyết: Người học cần hoàn thành các học phần: Cơ sở Quy hoạch Đô thị, Nguyên lý Thiết kế Kiến trúc, Vẽ Kỹ thuật – Đồ họa Kiến trúc và Địa lý Đô thị.
  • Giảng viên chuyên ngành: Sử dụng làm khung tài liệu giảng dạy cho học phần Quy hoạch Chi tiết, Thiết kế Đô thị và làm cẩm nang hướng dẫn sinh viên thực hiện Đồ án Quy hoạch 1 (Quy hoạch Đơn vị ở).
  • Cán bộ kỹ thuật và nghiên cứu: Phục vụ công tác tra cứu cho học viên cao học, kiến trúc sư quy hoạch, kỹ sư hạ tầng tại các viện quy hoạch, công ty tư vấn thiết kế và cán bộ quản lý xây dựng tại các cơ quan quản lý nhà nước.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn cho sinh viên, giảng viên ngành Quy hoạch, Kiến trúc, Kỹ thuật Đô thị và các chuyên gia tham gia vào công tác lập đồ án quy hoạch chi tiết xây dựng.

2. Người học cần có kiến thức nền tảng gì trước khi tiếp cận giáo trình?

Cần nắm vững các nguyên lý kiến trúc cơ bản, phương pháp biểu diễn đồ họa xây dựng, hiểu biết về phân loại đô thị và các văn bản tiêu chuẩn kỹ thuật xây dựng cơ sở.

3. Điểm khác biệt của giáo trình so với các tài liệu quy hoạch chung là gì?

Tài liệu tập trung trực tiếp vào cấp độ quy hoạch chi tiết (khu chức năng ở và hệ thống hạ tầng kỹ thuật), cung cấp đầy đủ các công thức tính toán chỉ tiêu định lượng ($H_{tb}, M_b, M_n, N_n$) và bảng tra định mức sử dụng đất theo tiêu chuẩn hiện hành.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp việc đọc hiểu lý thuyết phân cấp chức năng với việc thực hành tính toán bảng cân bằng đất đai, sau đó áp dụng vào phân tích các sơ đồ bố cục nhóm nhà ở và mặt cắt giao thông mẫu có trong tài liệu.

5. Những tài liệu bổ trợ nào cần tham khảo song song?

Nên tra cứu cùng TCVN 4449:1987 (Quy hoạch xây dựng đô thị – Tiêu chuẩn thiết kế), Quy chuẩn kỹ thuật quốc gia về Quy hoạch xây dựng (QCVN 01), các tài liệu hướng dẫn thiết kế kiến trúc cảnh quan và hồ sơ đồ án quy hoạch chi tiết thực tế tỷ lệ 1/500.

Kết luận

Giáo án điện tử Quy hoạch đô thị – Phần 2: Chi tiết xây dựng cung cấp hệ thống kiến thức toàn diện về nguyên lý tổ chức không gian khu ở, cấu trúc đơn vị ở và giải pháp quy hoạch mạng lưới giao thông – hạ tầng kỹ thuật đô thị.

Thông qua sự kết hợp giữa các lý thuyết hình thái học đô thị (Clarence Perry, Christopher Alexander, Harlow) với hệ thống quy chuẩn định lượng của Việt Nam, giáo trình vạch ra lộ trình học tập logic từ việc xác lập cấu trúc cơ bản, tính toán chỉ tiêu kỹ thuật đến hoàn thiện giải pháp mặt bằng tổng thể. Đây là tài liệu học thuật cơ sở hỗ trợ đắc lực cho công tác đào tạo chuyên môn và thực hành đồ án quy hoạch chi tiết xây dựng.
