BÀI GIẢNG MÔN HỌC: GIÁM SÁT THI CÔNG VÀ NGHIỆM THU LẮP ĐẶT THIẾT BỊ TRONG CÔNG TRÌNH DÂN DỤNG

Tổng quan về giáo trình (250-300 từ)

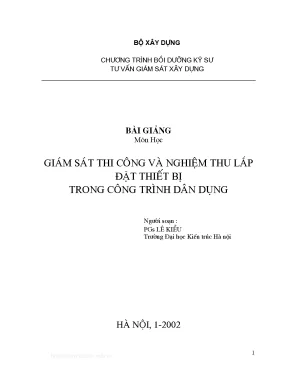

Tài liệu "Bài giảng Môn học: Giám sát thi công và nghiệm thu lắp đặt Thiết bị Trong công trình dân dụng" do PGS. Lê Kiều (Trường Đại học Kiến trúc Hà Nội) biên soạn vào tháng 1/2002, thuộc khung Chương trình bồi dưỡng kỹ sư tư vấn giám sát xây dựng do Bộ Xây dựng ban hành. Trong chương trình đào tạo kỹ sư tư vấn giám sát và kỹ sư chuyên ngành công trình dân dụng, tài liệu giữ vị trí môn học chuyên môn bắt buộc, trang bị kiến thức kiểm tra, kiểm soát kỹ thuật và nghiệm thu các hệ thống cơ điện (M&E) trong công trình.

Mục tiêu học tập của bài giảng tập trung vào việc hình thành năng lực pháp lý và chuyên môn cho kỹ sư tư vấn giám sát đại diện cho chủ đầu tư. Sau khi hoàn thành nội dung học phần, người học có khả năng: nắm vững nhiệm vụ giám sát qua 4 giai đoạn dự án; xác định tiêu chí kỹ thuật của vật tư, thiết bị theo hồ sơ mời thầu; thực hiện kiểm tra hiện trường bằng dụng cụ chuyên dụng; tổ chức chạy thử nghiệm thu đơn động, liên động các hệ thống kỹ thuật; và lập hệ thống hồ sơ hoàn công, biên bản nghiệm thu theo quy định.

Cấu trúc giáo trình được xây dựng theo cách tiếp cận hệ thống: đi từ nguyên lý quản lý chất lượng tổng thể tại công trường (gắn với tiêu chuẩn ISO 9000) đến quy trình kỹ thuật chuyên sâu của từng hạng mục tiện nghi công trình. Điểm đặc sắc của bài giảng là sự tích hợp chặt chẽ giữa các quy chuẩn, tiêu chuẩn ngành xây dựng Việt Nam (TCXD, TCVN) với các thông số định mức cụ thể (bảng tra tiết diện dây dẫn, điện trở nối đất, dung sai giếng thang, chế độ thử tải).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc bài giảng bao gồm 5 chương chuyên đề kế thừa và phát triển logic từ quản lý tổng quát đến kỹ thuật chuyên ngành:

  • Chương I - Những vấn đề chung: Trình bày sự phát triển công nghệ tiện nghi và khái niệm "Ngôi nhà thông minh" (Smart Building) xuất hiện từ đầu thập niên 1980 (được định nghĩa tại Hội thảo Toronto năm 1985 với việc tối ưu hóa 4 nhân tố: kết cấu, hệ thống, dịch vụ, quản lý; phân nhóm theo phương tiện điều hành và hệ thống thông tin; 5 tiêu chí không gian theo quan điểm Nhật Bản). Xác định vai trò pháp lý của kỹ sư tư vấn giám sát qua 4 giai đoạn (chuẩn bị thi công, giai đoạn xây lắp, nghiệm thu từng phần, hoàn thành bàn giao - tổng nghiệm thu); sơ đồ tổ chức công trường; quản lý chất lượng theo ISO 9000; các phương pháp kiểm tra (trực quan, dụng cụ hiện trường, qua phòng thí nghiệm hợp chuẩn) và quy cách lập hồ sơ chất lượng, nhật ký thi công, bản vẽ hoàn công.
  • Chương II - Giám sát thi công và nghiệm thu Công tác lắp đặt điện: Giám sát 5 thành tố hệ thống điện (nguồn, thiết bị điều hành, mạng dây dẫn, phụ tải tiêu thụ, mạng tiếp địa). Quy định kiểm tra dựa trên TCXD 25:1991, TCXD 27:1991, QPVN 13-78, QTĐ 11 TCN 18-1984; thông số dòng điện liên tục cho phép của dây đồng/nhôm đặt hở hoặc trong ống; hệ số giảm dòng khi đi chung ống (0,68 cho 5-6 dây; 0,63 cho 7-9 dây; 0,60 cho 10-12 dây); độ bền cơ học của dây; khoảng cách an toàn đường dây ngoài trời và vị trí đặt tủ điện, ổ cắm (>1,5 m so với sàn).
  • Chương III - Giám sát thi công và nghiệm thu Công tác lắp đặt thiết bị chống sét: Phân loại 3 cấp chống sét theo TCXD 46:1984. Yêu cầu kỹ thuật đối với kim thu sét (tiết diện $\ge 100\text{ mm}^2$, môi trường ăn mòn $\ge 150\text{ mm}^2$, chiều dài hiệu dụng $\ge 200\text{ mm}$), dây thu sét ($50-75\text{ mm}^2$), dây dẫn sét ($\ge 35\text{ mm}^2$). Tiêu chuẩn điện trở nối đất xung kích ($\le 10-50\ \Omega$ tùy cấp công trình và điện trở suất đất), hệ số mùa $\psi$ ($1,20-1,80$), hình thức nối đất cọc/tia/hỗn hợp và nghiệm thu phần ngầm trước khi lấp đất.
  • Chương IV - Giám sát thi công và nghiệm thu Công tác lắp đặt thang máy trong nhà ở và công trình dân dụng: Phân loại thang máy (Loại I đến V); kiểm tra hồ sơ thang nhập khẩu/trong nước và tiêu chuẩn TCVN 5744:1993, TCVN 5308:1991, TCVN 4244:1986. Dung sai kích thước hình học giếng thang (lệch tâm $\le 25-50\text{ mm}$ theo chiều cao; chênh lệch đường chéo $\le 25\text{ mm}$); độ chính xác dừng tầng ($\pm 20\text{ mm}$ với thang bệnh viện, $\pm 50\text{ mm}$ với thang thường); quy định an toàn khi thi công (thợ hàn bậc 4/7, sàn thao tác chịu tải $2,5\text{ kN/m}^2$, chiếu sáng thi công $\le 42\text{ V}$); phương pháp thử không tải, thử tải tĩnh (vượt tải 50-100% trong 10 phút), thử tải động (vượt tải 10%).
  • Chương V - Giám sát thi công và nghiệm thu Hệ thống thông gió, điều hoà không khí, cấp lạnh: Kiểm tra chế tạo và lắp đặt đường ống gió (tôn tráng kẽm, inox, composite; đốt ống $1,8-2,5\text{ m}$; sai số kích thước $+1$ đến $+2\text{ mm}$); phụ kiện (van dập lửa vỏ dày $\ge 2\text{ mm}$, cầu chì nhiệt sai số $-2^\circ\text{C}$); thiết bị xử lý nhiệt ẩm, bộ lọc khí, ống tiêu âm; sai lệch lắp đặt quạt gió (cao độ $\pm 10\text{ mm}$, nhiệt độ trục bi $\le 70^\circ\text{C}$, trục bạc $\le 80^\circ\text{C}$); lắp đặt điều hòa tủ, điều hòa hai cục, máy làm lạnh trung tâm (piston, ly tâm); quy trình thử kín, hút chân không, vận hành thử $2-12$ giờ và bọc bảo ôn cách nhiệt.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ sở: Lý thuyết quản trị chất lượng công trình theo hợp đồng giao thầu và hệ thống tiêu chuẩn ISO 9000; nguyên lý phân bố điện áp và bảo vệ ngắn mạch; nguyên lý phóng điện khí quyển và tản dòng sét trong đất; cơ cấu nâng chuyển dẫn động cơ học/thủy lực; chu trình nhiệt động học và cơ học lưu chất trong hệ thống phân phối không khí.
  • Nguyên tắc cốt lõi: Nguyên tắc phân định trách nhiệm pháp lý trên công trường (kỹ sư giám sát làm nhiệm vụ chứng kiến, kiểm tra, chấp thuận hoặc từ chối sản phẩm chứ không làm thay công tác thi công); nguyên tắc trình tự kỹ thuật (thi công phần ngầm trước - lấp đất sau, nghiệm thu công việc khuất trước khi chuyển giai đoạn).
  • Khung tiêu chuẩn: Tích hợp hệ thống tiêu chuẩn thiết kế, an toàn và thi công quốc gia: TCXD 25:1991, TCXD 27:1991, TCXD 46:1984, TCVN 5744:1993, TCVN 5308:1991, TCVN 4086:1985, TCVN 4244:1986, TCVN 3146:1986, QPVN 13-78, QTĐ 11 TCN 18-1984.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đối chiếu thông số thiết kế trong hồ sơ mời thầu với chỉ số kỹ thuật xuất xưởng của vật tư/thiết bị; sử dụng dụng cụ đo đạc kiểm tra tại công trường (máy thủy bình, máy kinh vĩ, thước tầm, súng bật nẩy bê tông, phễu March, tỷ trọng kế bentonite, đồng hồ đo điện trở đất).
  • Kỹ năng phân tích: Phân tích sai số hình học kết cấu (độ thẳng đứng giếng thang, độ võng, độ lệch tâm trục quạt $\le 0,05\text{ mm}$); đánh giá kết quả thí nghiệm cường độ nén mẫu bê tông (7, 14, 28 ngày); đánh giá biểu đồ điện trở suất đất theo mùa.
  • Kỹ năng quy trình: Lập biên bản nghiệm thu công việc khuất; quản lý và ghi nhật ký thi công; lập danh mục hồ sơ hoàn công; xây dựng và kiểm soát quy trình kiểm thử tải tĩnh/động cho thang máy và hệ thống lạnh trung tâm.

Phương pháp giảng dạy và học tập (300-350 từ)

Bài giảng được thiết kế theo phương pháp sư phạm định hướng thực hành nghề nghiệp, kết hợp giữa việc truyền đạt khung lý thuyết quản lý với việc phân tích các quy chuẩn kỹ thuật cụ thể tại hiện trường. Giảng viên đóng vai trò định hướng phương pháp luận kiểm tra, hướng dẫn học viên cách tiếp cận hồ sơ thiết kế và nhận diện rủi ro kỹ thuật trong quá trình lắp đặt thiết bị.

Nội dung giáo trình lồng ghép các bài tập tình huống thực tế thường phát sinh trong quá trình thi công, như: phương án xử lý khi kết quả thử nén mẫu bê tông 7 ngày có nghi vấn; cách giải quyết khi điện trở suất của đất tại hiện trường vượt quá giá trị thiết kế (áp dụng phương pháp nối đất kéo dài, cọc sâu hoặc bổ sung dung dịch NaCl kèm chu kỳ kiểm tra 3-5 năm); giải pháp khắc phục khi đường ống xuyên dầm móng. Bài giảng cũng trích dẫn dữ kiện thực tế về sự cố giông sét tại xã Ea Nam, huyện Ea H'leo (tháng 4/2002) nhằm phân tích tầm quan trọng của việc tuân thủ quy chuẩn nối đất chống sét.

Bài tập thực hành tập trung vào việc tra cứu các bảng định mức kỹ thuật (chọn tiết diện dây dẫn điện theo độ bền cơ học và dòng điện cho phép, tính toán hệ số giảm dòng khi đi dây chung ống), lập sơ đồ tổ chức công trường, lập danh mục kiểm tra (checklist) nghiệm thu thang máy và hệ thống thông gió.

Phương pháp đánh giá người học căn cứ vào:

  • Mức độ thông hiểu và khả năng tra cứu, áp dụng hệ thống tiêu chuẩn kỹ thuật xây dựng (TCVN, TCXD);
  • Khả năng phát hiện các sai lệch hình học và sai phạm kỹ thuật dựa trên các thông số đo đạc thực tế;
  • Kỹ năng lập biên bản nghiệm thu, xử lý văn bản pháp lý và lập hồ sơ hoàn công công trình.

Về phương pháp tự học, học viên được hướng dẫn nghiên cứu song song nội dung bài giảng với các văn bản tiêu chuẩn hiện hành, rèn luyện kỹ năng đọc catalogues thiết bị và thực hành đối chiếu tiêu chí kỹ thuật giữa hồ sơ mời thầu với thực tế công trường.

Điểm nổi bật và cập nhật (250-300 từ)

Bài giảng thể hiện sự chuyển dịch trong tư duy quản lý xây dựng tại thời điểm biên soạn thông qua các nội dung cập nhật:

  • Tích hợp khái niệm công nghệ hiện đại: Đưa khái niệm "Ngôi nhà thông minh" (Smart Building) vào chương trình bồi dưỡng kỹ sư, phân tích sâu các tiêu chí kỹ thuật về tự động hóa tòa nhà, hệ thống viễn thông, quản lý năng lượng và các đặc trưng kiến trúc hiện đại (tăng chiều cao tầng, co hẹp phương ngang, hệ thống nghe nhìn, thẻ thông minh).
  • Ứng dụng mô hình quản trị chất lượng quốc tế: Đưa phương thức quản lý chất lượng theo tiêu chuẩn ISO 9000 vào công tác tư vấn giám sát, hướng dẫn kỹ sư xem xét sổ tay chất lượng và chính sách chất lượng của nhà thầu xây lắp.
  • Gắn kết chặt chẽ với điều kiện thi công thực tế tại Việt Nam: Quy định chi tiết các giải pháp kỹ thuật phù hợp với môi trường khí hậu nhiệt đới ẩm, như việc bảo ôn chống đọng sương đường ống gió, chống ẩm cho thiết bị điện, kiểm soát điện trở đất thay đổi theo mùa mưa/khô bằng hệ số $\psi$.
  • Chuẩn hóa quy trình an toàn và trách nhiệm nghề nghiệp: Định hình rõ quan hệ hợp đồng kinh tế và trách nhiệm pháp lý giữa Chủ đầu tư, Tư vấn giám sát, Nhà thầu chính và Thầu phụ; chuẩn hóa các điều kiện an toàn nghiêm ngặt (như quy định thợ hàn bậc 4/7 trong lắp đặt thang máy, sử dụng điện áp chiếu sáng thi công an toàn $\le 42\text{ V}$).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo và hành nghề xây dựng:

  • Học viên bồi dưỡng nghiệp vụ: Kỹ sư xây dựng, kỹ sư cơ điện tham gia các khóa đào tạo cấp chứng chỉ bồi dưỡng kỹ sư tư vấn giám sát xây dựng do Bộ Xây dựng hoặc các cơ sở đào tạo được ủy quyền tổ chức.
  • Sinh viên và học viên cao học: Sinh viên năm cuối, học viên cao học các chuyên ngành Xây dựng Dân dụng và Công nghiệp, Kỹ thuật Công trình Kiến trúc, Kỹ thuật Hệ thống Công trình (M&E) tại các trường đại học khối kỹ thuật như Đại học Kiến trúc Hà Nội, Đại học Xây dựng.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở: Vật liệu xây dựng, Kỹ thuật thi công, Tổ chức thi công, Cơ sở kỹ thuật điện, Cơ học lưu chất và Nhiệt kỹ thuật.
  • Giảng viên và chuyên gia đào tạo: Sử dụng làm khung tài liệu giảng dạy môn học giám sát lắp đặt thiết bị, biên soạn ngân hàng câu hỏi kiểm tra và tình huống sát hạch chứng chỉ hành nghề.
  • Kỹ sư hiện trường: Cán bộ quản lý chất lượng (QA/QC), kỹ sư tư vấn giám sát của chủ đầu tư, chỉ huy trưởng công trường sử dụng làm tài liệu tra cứu quy chuẩn, bảng định mức và quy trình nghiệm thu tại hiện trường.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn cho kỹ sư xây dựng, kỹ sư cơ điện tham gia chương trình bồi dưỡng tư vấn giám sát của Bộ Xây dựng, sinh viên ngành xây dựng/kiến trúc và cán bộ kỹ thuật phụ trách quản lý chất lượng tại công trường.

2. Cần kiến thức nền nào để học?
Người học cần có kiến thức nền tảng về tổ chức thi công xây lắp, đọc bản vẽ thiết kế kỹ thuật, cơ sở kỹ thuật điện, nguyên lý nhiệt - lạnh và các quy định chung về an toàn lao động trong xây dựng.

3. Điểm khác biệt với giáo trình thiết kế cơ điện thông thường?
Giáo trình không tập trung vào các công thức tính toán thiết kế chi tiết mà tập trung vào phương pháp luận kiểm tra, đối chiếu thông số kỹ thuật thực tế với hồ sơ mời thầu, quy trình thử nghiệm và thủ tục lập hồ sơ pháp lý nghiệm thu.

4. Làm sao để tự học hiệu quả?
Học viên cần đối chiếu các điều khoản trong bài giảng với các tiêu chuẩn xây dựng gốc (TCXD 25:1991, TCXD 46:1984, TCVN 5744:1993...), đồng thời thực hành tra cứu các bảng thông số định mức gắn liền với bản vẽ thiết kế của một công trình cụ thể.

5. Có tài liệu bổ trợ nào kèm theo?
Tài liệu tích hợp các bảng tra định mức tiết diện dây dẫn điện, bảng hệ số mùa của điện trở đất, các sơ đồ cơ cấu tổ chức công trường và hệ thống các tiêu chuẩn an toàn lao động, an toàn điện, hàn điện (TCVN 5308:1991, TCVN 4086:1985, TCVN 3146:1986...).

Kết luận (150 từ)

Tài liệu "Bài giảng Môn học: Giám sát thi công và nghiệm thu lắp đặt Thiết bị Trong công trình dân dụng" của PGS. Lê Kiều cung cấp hệ thống phương pháp luận và chuẩn mực kỹ thuật trong công tác kiểm soát chất lượng lắp đặt thiết bị cơ điện công trình. Giá trị cốt lõi của tài liệu nằm ở việc chuẩn hóa các bước kiểm tra hiện trường, quy trình thử nghiệm và lập hồ sơ hoàn công theo quy định pháp lý.

Lộ trình học tập đề xuất: bắt đầu từ việc nắm vững nguyên lý quản lý dự án và trách nhiệm giám sát (Chương I), tiếp cận chi tiết kỹ thuật chuyên ngành theo trình tự thi công công trình (Hệ thống điện $\rightarrow$ Chống sét $\rightarrow$ Thang máy $\rightarrow$ Thông gió & Điều hòa không khí), và hoàn thiện kỹ năng lập biên bản nghiệm thu. Học viên nên kết hợp tham khảo các tiêu chuẩn xây dựng quốc gia (TCVN, TCXD) và các văn bản quy phạm pháp luật hiện hành về quản lý chất lượng công trình xây dựng.
