Giới thiệu dự án

Ngành công nghiệp đồ uống và sản xuất bia tại Việt Nam ghi nhận tốc độ tăng trưởng nhanh chóng, đưa quốc gia này vào top 3 thị trường tiêu thụ bia lớn nhất khu vực Châu Á. Tuy nhiên, sự cạnh tranh khốc liệt từ các tập đoàn đa quốc gia và các quy chuẩn an toàn thực phẩm khắt khe đặt ra thách thức sống còn cho các doanh nghiệp bia nội địa quy mô vừa và nhỏ (SMEs). Đồ án "Xây dựng hệ thống quản lý chất lượng ISO 22000 cho sản phẩm bia lon tại Công ty bia Bạch Đằng" (thực hiện bởi sinh viên Bùi Thị Thu Trang, dưới sự hướng dẫn của TS. Nguyễn Tiến Lực, Khoa Công nghệ Sinh học - Thực phẩm - Môi trường, Đại học Công nghệ TP. Hồ Chí Minh) tập trung giải quyết bài toán chuẩn hóa chuỗi sản xuất bia lon Kaiserin đóng bao bì kim loại 330ml.

Vấn đề thực tiễn (Problem Statement)

Nhà máy Bia Bạch Đằng (tọa lạc tại Củ Chi, TP.HCM với khuôn viên 14.000 m² trên tổng diện tích 30.000 m²) sở hữu dây chuyền sản xuất bia tươi và bia lon nhưng chưa vận hành một hệ thống quản lý an toàn thực phẩm (FSMS) theo chuẩn quốc tế. Tình trạng này dẫn đến các rủi ro vận hành nghiêm trọng:

  • Thiếu hệ thống tài liệu chuẩn hóa để kiểm soát các thông số kỹ thuật cốt lõi.
  • Cơ sở hạ tầng tồn tại điểm nghẽn: sàn xi măng chưa đạt độ dốc thoát nước tối ưu gây ứ đọng, hệ thống chiếu sáng thiếu chao chụp bảo vệ nguy cơ rơi vỡ thủy tinh vào dịch lên men, thiếu luồng di chuyển biệt lập cho phế phẩm.
  • Nguy cơ lây nhiễm chéo vi sinh vật (Lactobacillus, nấm men dại) và biến tính chất lượng cảm quan (đục bia, suy giảm độ bền bọt).

Mục tiêu dự án

  1. Khảo sát, đánh giá toàn diện hiện trạng mặt bằng, thiết bị, hệ thống cấp nước RO và nước thải tại Nhà máy Bia Bạch Đằng.
  2. Thiết lập hệ thống Thực hành sản xuất tốt (GMP - Good Manufacturing Practice) và Quy phạm vệ sinh chuẩn (SSOP - Sanitation Standard Operating Procedures) cho 13 công đoạn công nghệ.
  3. Nhận diện mối nguy (Sinh học - Hóa học - Vật lý), đánh giá rủi ro và xác định các Điểm kiểm soát tới hạn (CCP - Critical Control Points) theo 7 nguyên tắc HACCP.
  4. Xây dựng cấu trúc Sổ tay chất lượng và hệ thống biểu mẫu kiểm soát tích hợp theo tiêu chuẩn quốc tế ISO 22000:2005.

Giải pháp kỹ thuật và Phạm vi

  • Giải pháp: Thiết lập mô hình quản trị chất lượng đa tầng kết hợp giữa kiểm soát điều kiện tiên quyết (PRPs: GMP/SSOP) và kiểm soát quá trình động (HACCP/ISO 22000).
  • Phạm vi & Giới hạn: Áp dụng cho dây chuyền sản xuất bia lon Kaiserin từ khâu tiếp nhận nguyên liệu (malt đại mạch, gạo tấm, hoa Houblon, nước, phụ gia), nhân giống nấm men Saccharomyces carlsbergensis, nấu - đường hóa, lên men, lọc trong, chiết rót đẳng áp đến công đoạn thanh trùng đường hầm và đóng thùng thành phẩm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát thực tế nhà máy ghi nhận sự phân bố mặt bằng theo nguyên tắc một chiều, thiết bị nấu và lên men bằng thép không gỉ tích hợp hệ thống vệ sinh tại chỗ CIP (Cleaning In Place). Tuy nhiên, đối chiếu với các yêu cầu của ISO 22000:2005 và TCVN, nhiều lỗ hổng kỹ thuật cần được khắc phục:

Yếu tố khảo sát Hiện trạng tại nhà máy Bạch Đằng Rủi ro an toàn thực phẩm Biện pháp can thiệp chuẩn hóa
Nền nhà xưởng Bề mặt xi măng phẳng, thoát nước kém, đọng nước cục bộ Vi sinh vật trú ngụ, phát tán nấm mốc trong môi trường ẩm Tạo rãnh thu nước có độ dốc > 1.5%, phủ epoxy kháng hóa chất
Hệ thống chiếu sáng Đèn huỳnh quang trần không chao chụp bảo vệ Mảnh vỡ thủy tinh rơi vào tank hở hoặc bồn phối trộn Lắp đặt chụp đèn chống vỡ bằng polycarbonate chịu nhiệt
Hệ thống nước cấp Khai thác nước ngầm qua xử lý cơ học, làm mềm và lọc RO Biến động độ cứng ($TAC > 2.0^\circ\text{F}$), nhiễm ion $\text{Fe}^{2+} > 0.1\text{ ppm}$ Kiểm chuẩn định kỳ màng RO, bổ sung cột trao đổi cation
Quản lý phế phẩm Bã malt, bã hoa vận chuyển chung hành lang nguyên liệu Lây nhiễm chéo vi sinh vật vào khu vực nấu và chiết Quy hoạch cửa xuất phế liệu một chiều độc lập
                              BẢNG ƯU TIÊN YÊU CẦU THEO NGUYÊN TẮC MoSCoW

Thiết kế hệ thống quản lý chất lượng

Hệ thống quản lý chất lượng ISO 22000 cho sản phẩm bia lon được cấu trúc hóa theo sơ đồ chuỗi quá trình kỹ thuật nghiêm ngặt:

graph TD
    A[Malt Đại Mạch / Gạo Tấm] --> B[Nghiền Cơ Học]
    B --> C[Hồ Hóa & Dịch Hóa: Nồi Gạo 72-100°C]
    B --> D[Đạm Hóa: Nồi Malt 52°C]
    C --> E[Hội Cháo & Đường Hóa 65-76°C]
    D --> E
    E --> F[Lọc Dịch Nha & Rửa Bã 76-78°C]
    F --> G[Đun Sôi Với Hoa Houblon 102-104°C]
    G --> H[Lắng Trong Whirlpool & Tách Cặn Nóng]
    H --> I[Làm Lạnh Nhanh Bằng Glycol 8-9°C & Sục Khí O2]
    I --> J[Lên Men Chính 8-9°C với Men Men Chìm]
    J --> K[Lên Men Phụ & Tàng Trữ 0°C]
    K --> L[Lọc Trong Diatomite & Bão Hòa CO2]
    L --> M[Chiết Rót Lon Đẳng Áp 2-3°C & Ghép Mí]
    M --> N[CCP: Thanh Trùng Đường Hầm 62°C, 10 Phút]
    N --> O[In Date, Đóng Thùng, Lưu Kho]

Các thông số công nghệ cốt lõi

  1. Chế độ đường hóa (Mashing): Phối hợp 75% Malt đại mạch và 25% gạo tấm.
    • Nồi gạo: Tỷ lệ nước/bột $2.0 \div 2.7\text{ l/kg}$, bổ sung $\text{CaCl}_2$ tăng độ bền nhiệt của $\alpha$-amylase. Dịch hóa ở $83^\circ\text{C}$, nâng nhiệt $100^\circ\text{C}$ duy trì 35 phút để hồ hóa hoàn toàn.
    • Nồi malt: Tỷ lệ nước/bột $3.1 \div 3.6\text{ l/kg}$, chỉnh $\text{pH } 5.4 \div 5.8$ bằng acid lactic, đạm hóa ở $52^\circ\text{C}$ trong 30 phút.
    • Hội cháo: Duy trì $65^\circ\text{C}$ trong 60 phút để enzyme $\beta$-amylase tạo đường maltose; nâng lên $75^\circ\text{C}$ (10 phút) chuyển hóa tinh bột sót thành dextrin (kiểm tra bằng dung dịch Iodine $0.02\text{N}$ không đổi màu); kết thúc ở $76^\circ\text{C}$.
  2. Nấu hoa Houblon: Duy trì sôi $102 \div 104^\circ\text{C}$ với hoa viên Type 45 ($8.0% \ \alpha\text{-acid}$) và cao hoa ($30 \div 65% \ \alpha\text{-acid}$), bổ sung $\text{ZnCl}_2$ kích thích kết lắng protein keo tụ.
  3. Lên men & Tách cặn: Nấm men chìm Saccharomyces carlsbergensis cấy với mật độ $10 \div 15 \times 10^6\text{ tế bào/ml}$. Lên men chính ở $8 \div 9^\circ\text{C}$, dằn áp từ $0.5 \div 1.2\text{ atm}$. Lên men phụ ở $0^\circ\text{C}$ đưa độ đắng và hương vị bia đạt trạng thái thuần thục (Plato đạt $1.8 \div 2.4^\circ\text{P}$).

Phương pháp luận triển khai (Methodology)

Quy trình 9 bước triển khai ISO 22000:2005 tại nhà máy:

[B1: Khảo sát & Phạm vi] ➔ [B2: Lập Đội ISO] ➔ [B3: Đánh giá Gap Analysis]
       ➔ [B4: Đào tạo nhân sự] ➔ [B5: Biên soạn tài liệu GMP/SSOP/HACCP]
       ➔ [B6: Vận hành thử nghiệm] ➔ [B7: Đánh giá nội bộ & Khắc phục]
       ➔ [B8: Đánh giá chứng nhận] ➔ [B9: Cải tiến liên tục (PDCA)]
  • Cơ cấu Đội ISO: Trưởng ban (Quản đốc nhà máy), Đại diện lãnh đạo chất lượng (QMR - Trưởng phòng QLCL), Thư ký điều phối, cùng các kỹ sư phụ trách KCS, Công nghệ thực phẩm, Bảo trì cơ điện.
  • Đánh giá rủi ro và Kế hoạch QA: Ứng dụng ma trận rủi ro định lượng mức độ nghiêm trọng (Severity) và khả năng xuất hiện (Likelihood) để phân loại biện pháp kiểm soát: Chương trình tiên quyết mẫu (PRP), Chương trình tiên quyết thực hành (OPRP) hoặc Điểm kiểm soát tới hạn (CCP).

Implementation và kết quả

Quy trình công nghệ và Kiểm soát kỹ thuật

Quy trình sản xuất bia lon được chuẩn hóa chi tiết qua hệ số vận hành tại từng công đoạn:

                       THUẬT TOÁN KIỂM SOÁT ĐƯỜNG HÓA VÀ NẤU BIA
Input:  Malt (75%), Gạo (25%), Nước RO (pH 6.7 - 7.5), Phụ gia (CaCl2, Acid Lactic)
Output: Dịch nha đạt pH 5.33 - 5.35, Độ đường 12 - 12.5 °P, Độ trong EBC ≤ 5.0

Procedure Mash_Control:
  1. Initialize Rice_Cooker: Ratio(Water/Rice) = 2.5 l/kg; Add Malt_Lot; Add CaCl2;
  2. Heat to 72°C -> Ramp to 83°C (Hold 5 min) -> Cool to 72°C -> Add Malt_Lot_2 (Hold 20 min);
  3. Boil Rice_Cooker at 100°C for 35 min (Gelatinization Complete);
  4. Initialize Malt_Mash: Ratio(Water/Malt) = 3.3 l/kg; Adjust pH 5.4 - 5.8; Hold at 52°C for 30 min (Proteolysis);
  5. Combine (Rice into Malt) at 65°C; Hold 60 min (Saccharification -> Maltose formation);
  6. Ramp to 75°C (Hold 10 min) -> Test Iodine(0.02N):
       If Color == Yellow/Clear then Proceed;
       Else Hold until Starch_Negative;
  7. Mash-off at 76°C -> Pump to Lauter Tun;
  8. Lautering & Sparging with Water at 78°C;
  9. Boil with Hops (Type 45 & Extract) at 102 - 104°C (90 min);
  10. Whirlpool Settling -> Plate Chiller (Glycol cooling to 8 - 9°C in < 45 min) -> Aeration with Sterile O2;
End Procedure

           CHẾ ĐỘ HẠ NHIỆT VÀ DẰN ÁP TRONG QUÁ TRÌNH LÊN MEN CHÍNH

Kế hoạch kiểm soát Điểm kiểm soát tới hạn (HACCP Plan)

Phân tích FMEA và cây quyết định CCP xác lập Điểm kiểm soát tới hạn sống còn tại công đoạn thanh trùng lon bia:

                            BẢNG THIẾT LẬP KẾ HOẠCH CCP01

Thử nghiệm và Đánh giá kết quả

Sau khi áp dụng các quy chuẩn vận hành thử nghiệm và giám sát thông số trong 3 chu kỳ sản xuất liên tiếp, các chỉ tiêu kỹ thuật và vệ sinh an toàn thực phẩm đạt độ tin cậy cao:

           CHỈ TIÊU KỸ THUẬT DỊCH NHA VÀ BIA THÀNH PHẨM ĐẠT ĐƯỢC
  • Độ hoàn thành: Xây dựng đầy đủ 100% tài liệu quy phạm (13 quy trình GMP, 8 quy phạm SSOP, Sổ tay chất lượng 4 cấp độ).
  • Sự cố kỹ thuật: Tỷ lệ lon xì bọt, móp méo tại máy chiết đẳng áp giảm từ $1.8%$ xuống dưới $0.25%$.

Đổi mới và đóng góp

  1. Chuẩn hóa công thức đun sôi một lần kết hợp phụ gia kiểm soát: Tối ưu hóa việc phối trộn $75%$ Malt và $25%$ gạo tấm với liều lượng enzyme chịu nhiệt $\text{CaCl}_2$ chính xác, rút ngắn chu kỳ đường hóa xuống còn 145 phút trong khi vẫn đảm bảo độ hòa tan chất khô $\ge 80%$, chỉ số Kolbach duy trì ở $38 \div 43%$.
  2. Thiết lập chu trình CIP 4 bước khép kín cho hệ thống tank lên men và đường ống:
    • Bước 1: Rửa xả nước mềm thu hồi bã men thừa (10 phút).
    • Bước 2: Tuần hoàn xút nóng $\text{NaOH } 2.0%$ ở $75 \div 80^\circ\text{C}$ tẩy sạch chất béo, protein cặn (20 phút).
    • Bước 3: Rửa trung hòa bằng nước RO và tráng acid $\text{HNO}_3 \ 1.0%$ khử cặn khoáng (15 phút).
    • Bước 4: Khử trùng áp lực bằng dung dịch peracetic acid ($0.2%$) hoặc cồn thực phẩm trước khi nhận dịch nha.
  3. Mô hình hóa kiểm soát rủi ro vật lý và hóa học: Thay thế hoàn toàn phương pháp kiểm tra cảm quan truyền thống bằng hệ thống kiểm soát định lượng: màng lọc Diatomite giữ hạt cặn kích thước $> 0.5 \ \mu\text{m}$, thiết bị lọc bẫy từ tính loại bỏ tạp chất kim loại trước khâu nghiền.
       SO SÁNH CÁC PHƯƠNG THỨC QUẢN LÝ CHẤT LƯỢNG TRONG SẢN XUẤT BIA

Ứng dụng thực tế và triển khai

Khả năng triển khai công nghiệp

Mô hình hệ thống quản lý chất lượng được xây dựng tương thích hoàn toàn với điều kiện thực tế tại nhà máy bia công suất $15 \div 30$ triệu lít/năm. Toàn bộ hệ thống quy trình SSOP và GMP được văn bản hóa thành các biểu mẫu hướng dẫn thao tác chuẩn (SOP) treo tại từng trạm làm việc, giúp công nhân dễ dàng tuân thủ.

Phân tích chi phí - lợi ích (Cost-Benefit & ROI)

  • Chi phí đầu tư nâng cấp: Lắp chụp đèn chiếu sáng polycarbonate, nâng cấp sàn rãnh thoát nước, bổ sung đồng hồ đo áp suất và nhiệt kế tự ghi tại máy thanh trùng: ước tính khoảng 85.000.000 VNĐ.
  • Lợi ích tài chính:
    • Giảm tỷ lệ bia hư hỏng do nhiễm vi sinh trong quá trình lên men từ $2.1%$ xuống dưới $0.3%$.
    • Tiết kiệm $12%$ chi phí điện năng và nước cấp nhờ tối ưu hóa chu trình tẩy rửa CIP thu hồi nước nóng.
    • Dự kiến thời gian hoàn vốn đầu tư (Payback Period): dưới 6 tháng dựa trên sản lượng thực tế.
Lộ trình thực hiện:
[Tháng 1-2: Cải tạo nhà xưởng] ➔ [Tháng 3: Ban hành SOP/GMP] ➔ [Tháng 4: Đào tạo công nhân]
  ➔ [Tháng 5: Vận hành thử nghiệm & Hiệu chuẩn CCP] ➔ [Tháng 6: Đánh giá chứng nhận chính thức]

Hạn chế và hướng phát triển

  • Hạn chế: Nghiên cứu tập trung vào phạm vi nội bộ nhà máy (từ khâu tiếp nhận nguyên liệu tại kho Củ Chi đến thành phẩm xuất xưởng), chưa bao phủ toàn diện chuỗi cung ứng bên ngoài như kiểm soát dư lượng thuốc bảo vệ thực vật tại nông trường trồng hoa Houblon/đại mạch ở Châu Âu.
  • Hướng phát triển:
    • Nâng cấp hệ thống tài liệu từ phiên bản ISO 22000:2005 lên phiên bản ISO 22000:2018 (cập nhật cấu trúc bậc cao HLS và tư duy quản trị rủi ro mở rộng).
    • Tích hợp hệ thống SCADA tự động hóa thu thập dữ liệu nhiệt độ và áp suất từ các tank lên men về trung tâm giám sát.
    • Tích hợp tiêu chuẩn quản lý môi trường ISO 14001:2015 cho trạm xử lý nước thải công nghiệp của nhà máy.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Công nghệ Thực phẩm: Nắm vững phương pháp luận xây dựng hồ sơ GMP/SSOP/HACCP cho quy trình sản xuất đồ uống lên men với số liệu thông số thực tế.
  • Kỹ sư vận hành nhà máy bia: Sử dụng trực tiếp các bảng tính nhiệt độ đường hóa, chế độ dằn áp lên men và quy trình kiểm soát bão hòa $\text{CO}_2$.
  • Ban lãnh đạo doanh nghiệp (Bia Bạch Đằng & SMEs): Sở hữu lộ trình bài bản, khả thi để tái cấu trúc nhà xưởng, nâng cao năng lực cạnh tranh và đáp ứng tiêu chuẩn xuất khẩu sang các thị trường quốc tế.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất của nguồn nước nấu bia tại nhà máy là gì?

Nước nấu bia phải qua hệ thống lọc RO đảm bảo độ cứng toàn phần $TAC \le 2.0^\circ\text{F}$, $\text{pH}$ ổn định từ $6.7 \div 7.5$, hàm lượng ion $\text{Fe}^{2+} \le 0.1\text{ ppm}$ (để không làm sẫm màu bia và ức chế nấm men), và hàm lượng muối khoáng quy về $\text{NaCl} \le 50\text{ mg/l}$.

2. Làm thế nào để kiểm soát hiện tượng đục bia do tinh bột chưa thủy phân hết?

Trong giai đoạn đường hóa tại $75^\circ\text{C}$, tiến hành phản ứng thử màu với dung dịch Iodine $0.02\text{N}$. Nếu dung dịch đổi sang màu xanh hoặc tím (còn tinh bột hoặc dextrin phân tử lớn), bắt buộc phải duy trì nhiệt độ thêm thời gian cho enzyme $\alpha$-amylase phân giải hoàn toàn trước khi nâng nhiệt lên $76^\circ\text{C}$ để lọc.

3. Tại sao nhiệt độ chiết bia lon phải duy trì nghiêm ngặt ở 2 - 3°C?

Ở nhiệt độ $2 \div 3^\circ\text{C}$, độ hòa tan của khí $\text{CO}_2$ trong dịch bia đạt mức tối đa và ổn định nhất. Chiết rót đẳng áp ở dải nhiệt này giúp ngăn ngừa hiện tượng trào bọt gây thất thoát bia và hạn chế tối đa sự xâm nhập của oxy không khí vào lon (nồng độ oxy hòa tan sau lọc phải $\le 0.1\text{ ppm}$).

4. Quy trình xử lý khi CCP thanh trùng bị lệch khỏi giới hạn tới hạn?

Nếu cảm biến nhiệt độ vùng 3-4 báo nhiệt độ tụt dưới $61^\circ\text{C}$ hoặc thời gian lưu dưới 10 phút: Ngay lập tức kích hoạt chuông cảnh báo, dừng băng chuyền cấp lon, chuyển hướng các pallet lon sản xuất trong khoảng thời gian xảy ra sự cố vào khu vực cách ly, kiểm tra lại van cấp hơi nóng và tiến hành kiểm nghiệm vi sinh vật trước khi quyết định tái thanh trùng hoặc tiêu hủy.

5. Sự khác biệt giữa hoa Houblon viên Type 45 và hoa Houblon cao là gì?

Hoa cao là dịch chiết $\text{CO}_2$ siêu tới hạn có hàm lượng $\alpha$-acid đậm đặc ($30 \div 65%$), dùng bổ sung đầu giai đoạn đun sôi để tạo vị đắng sâu ổn định; trong khi hoa viên Type 45 ($8.0% \ \alpha\text{-acid}$) được tạo thành từ bột hoa sấy khô giàu tinh dầu thơm, thường bổ sung vào giai đoạn cuối đun sôi để giữ lại hương thơm đặc trưng của bia.

Kết luận

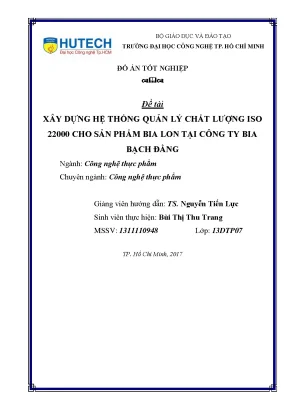

Đồ án tốt nghiệp "Xây dựng hệ thống quản lý chất lượng ISO 22000 cho sản phẩm bia lon tại Công ty bia Bạch Đằng" đã chứng minh tính ứng dụng thực tiễn vượt trội thông qua việc giải quyết triệt để các tồn tại kỹ thuật và thiết lập trọn bộ hệ thống kiểm soát chất lượng chuẩn hóa. Việc kết hợp chặt chẽ giữa các quy phạm thực hành GMP, SSOP và kế hoạch HACCP không chỉ đảm bảo an toàn vệ sinh thực phẩm tuyệt đối cho dòng sản phẩm bia lon Kaiserin mà còn tạo nền tảng vững chắc để doanh nghiệp tối ưu chi phí vận hành và mở rộng thị trường xuất khẩu. Đây là tài liệu tham khảo giá trị cho công tác nghiên cứu, giảng dạy và chuyển giao công nghệ trong ngành công nghiệp thực phẩm.
