Giới thiệu dự án

Sự phát triển mạnh mẽ của ngành công nghiệp ô tô hiện đại đòi hỏi phương tiện không chỉ tối ưu về hệ thống truyền động mà còn phải liên tục nâng cấp các hệ thống tiện nghi, an toàn phụ trợ. Trong cấu trúc tổng thể của một chiếc xe, Hệ thống Điện thân xe (Body Electrical System) chiếm hơn 40% khối lượng dây dẫn và tổ hợp thiết bị điều khiển, đóng vai trò sống còn trong việc đảm bảo an toàn chủ động, tầm nhìn của tài xế và sự tiện nghi cho hành khách. Theo các khảo sát kỹ thuật ngành ô tô, hơn 60% sự cố điện trên các dòng xe thương mại liên quan trực tiếp đến hệ thống điện thân xe, đặc biệt là hệ thống chiếu sáng, gạt mưa và nâng hạ kính.

Tuy nhiên, công tác đào tạo thực hành chuyên ngành Công nghệ Kỹ thuật Ô tô tại các trường đại học kỹ thuật thường gặp rào cản lớn: việc đo kiểm, tháo lắp trực tiếp trên xe nguyên chiếc gặp nhiều khó khăn về không gian, tiềm ẩn nguy cơ chập cháy hệ thống điện BCM (Body Control Module) đắt tiền, và sinh viên khó quan sát trực quan dòng năng lượng cũng như nguyên lý chuyển mạch logic. Đồ án tốt nghiệp "Nghiên cứu chế tạo mô hình một số hệ thống điện thân xe: Hệ thống chiếu sáng - tín hiệu; hệ thống gạt mưa - rửa kính; hệ thống nâng hạ kính" được thực hiện nhằm giải quyết triệt để bài toán này.

                  +-----------------------------------------+
                  | NGUỒN CẤP ĐIỆN CHÍNH (ẮC QUY 12V DC)     |
                  +--------------------+--------------------+
                                       |
       +-------------------------------+-------------------------------+
       |                               |                               |
+------v----------------+     +--------v--------------+     +----------v------------+
| HỆ THỐNG CHIẾU SÁNG - |     | HỆ THỐNG GẠT MƯA -    |     | HỆ THỐNG NÂNG HẠ      |
| TÍN HIỆU              |     | RỬA KÍNH              |     | KÍNH (POWER WINDOW)   |
| - Đèn đầu (Pha/Cốt)   |     | - Mô tơ 5 chân        |     | - Công tắc tổng Master|
| - Xi-nhan & Hazard    |     |   (+1, +2, S, B, E)   |     | - Công tắc phụ con    |
| - Đèn phanh & Đờ-mi   |     | - Rơ-le gạt gián đoạn |     | - Mô tơ DC đảo chiều  |
| - Relay âm/dương chờ  |     |   (Chế độ INT / RC)   |     | - Khóa an toàn LOCK   |
+-----------------------+     +-----------------------+     +-----------------------+

Problem Statement

Trong môi trường đào tạo kỹ thuật, các hạn chế cốt lõi bao gồm:

  • Tính trừu tượng cao của sơ đồ nguyên lý: Sinh viên khó hình dung mạch âm chờ (Ground-switched) và mạch dương chờ (Power-switched) khi chỉ đọc tài liệu kỹ thuật tĩnh.
  • Rủi ro hư hỏng thiết bị thật: Việc đo mò tìm chân công tắc tổ hợp nhiều chân (Multi-function Combination Switch) trên xe thực tế dễ gây đoản mạch, đứt cầu chì hoặc hỏng cuộn kích relay.
  • Thiếu module tạo lỗi chẩn đoán (Fault Insertion): Các sa bàn cũ chỉ dừng lại ở việc đấu dây sáng đèn, không cung cấp các điểm đo kiểm điện áp rơi, hở mạch hay chẩn đoán pan bệnh thực tế theo chuẩn Service Manual.

Project Objectives

  1. Khảo sát và phân tích chuyên sâu sơ đồ mạch điện thực tế của các dòng xe phổ dụng (Toyota Land Cruiser 2004/2009, Toyota Cressida, Toyota Vios 2007).
  2. Thiết kế và chế tạo khung mô hình kim loại chắc chắn, bố trí sa bàn công thái học, trực quan, thẩm mỹ theo chuẩn xưởng thực hành Cơ khí Động lực.
  3. Tích hợp hoàn chỉnh 3 phân hệ điện thân xe cốt lõi:
    • Hệ thống chiếu sáng (Pha - Cốt - Flash - Đờ-mi) và tín hiệu (Xi-nhan, Hazard, Phanh).
    • Hệ thống gạt nước rửa kính đa chế độ (MIST, LOW, HIGH, INT, Washer).
    • Hệ thống nâng hạ kính 4 cửa với chế độ 1 chạm (AUTO DOWN) tại ghế lái và khóa an toàn (WINDOW LOCK).
  4. Xây dựng ma trận chân giắc chẩn đoán mở rộng, hỗ trợ cắm đo kiểm VOM (Volt-Ohm-Milliammeter) độc lập.
  5. Biên soạn bộ tài liệu hướng dẫn thực hành và 12 kịch bản pan bệnh chẩn đoán sự cố chuyên sâu phục vụ giảng dạy.

Solution Approach & Measurable Outcomes

  • Giải pháp: Xây dựng mô hình module hóa dựa trên phụ tùng OEM của hãng Toyota kết hợp hệ thống giắc thử nghiệm chuối (Banana Test Jacks) chuẩn công nghiệp, cho phép can thiệp đấu nối linh hoạt mà không làm biến dạng bó dây zin.
  • Kết quả kỳ vọng định lượng:
    • Giảm 50% thời gian nhận diện chân giắc của sinh viên trong các bài thi thực hành điện ô tô.
    • Tích hợp 100% các chế độ hoạt động tiêu chuẩn như trên xe thương mại thật.
    • Hỗ trợ mô phỏng 12+ kịch bản sự cố hở mạch, chạm chập, đứt cầu chì và hỏng rơ-le.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí đánh giá Thực hành trên xe nguyên chiếc Phần mềm mô phỏng (Proteus/CarSim) Mô hình sa bàn chuyên dụng (Đề tài)
Tính trực quan phần cứng Kém (dây bọc kín trong taplo/thân xe) Không có (chỉ hiển thị đồ họa 2D) Rất cao (bố trí phẳng trên sa bàn)
Mức độ an toàn thiết bị Thấp (dễ cháy hộp điều khiển) Tuyệt đối (môi trường ảo) Cao (có mạch cầu chì bảo vệ đa tầng)
Khả năng đo kiểm thực tế Hạn chế (khó cắm que đo VOM) Ảo (click chuột xem giá trị) Trực tiếp bằng đồng hồ đo VOM thật
Chi phí đầu tư Rất cao (> 400.000.000 VNĐ) Trung bình (phí bản quyền phần mềm) Tối ưu (< 15.000.000 VNĐ)
Khả năng tạo pan chẩn đoán Khó khăn, nguy cơ phá hỏng xe Giới hạn theo kịch bản lập trình Linh hoạt thông qua ngắt cầu nối giắc

Yêu cầu người dùng theo mô hình MoSCoW

  • Must Have (Bắt buộc có): Đầy đủ 3 cụm hệ thống (Chiếu sáng/Tín hiệu, Gạt mưa, Nâng hạ kính); công tắc tổ hợp zin; relay ngắt bảo vệ; motor gạt nước 5 chân; motor nâng kính DC 12V đảo chiều; cụm giắc đo kiểm.
  • Should Have (Nên có): Mạch gạt mưa gián đoạn INT có chiết áp điều chỉnh thời gian trễ; chế độ AUTO 1 chạm kính lái ngắt bằng Solenoid dòng.
  • Could Have (Có thể mở rộng): Tích hợp cảm biến quang tự động bật đèn (Auto Light Sensor) của Toyota Land Cruiser 2009.
  • Won't Have (Chưa thực hiện đợt này): Giao tiếp mạng giao thức số CAN-Bus/LIN-Bus và hộp điều khiển điện toán trung tâm BCM.

Thiết kế hệ thống

Hệ thống được thiết kế theo cấu trúc module vật lý kết hợp phân tầng bảo vệ nguồn:

+-------------------------------------------------------------------------+
|                        SA BÀN ĐIỆN THÂN XE                              |
|                                                                         |
|  [Module 1: Chiếu sáng - Tín hiệu]      [Module 2: Gạt mưa - Rửa kính]   |
|  +------------------------------+       +------------------------------+|
|  | - Headlamp Relay (4/5 chân)  |       | - Wiper Combination Switch   ||
|  | - Hazard Switch & Flasher 3P |       | - Wiper Motor (S, B, +1,+2,E)||
|  | - Chuyển mạch Pha/Cốt/Flash  |       | - Washer Motor Pump          ||
|  | - Đèn Taplo, Cụm đèn trước/sau|      | - Transistor RC Delay Board  ||
|  +------------------------------+       +------------------------------+|
|                                                                         |
|  [Module 3: Nâng hạ kính 4 cửa]         [Module Chẩn đoán Fault-Box]   |
|  +------------------------------+       +------------------------------+|
|  | - Master Window Switch (12P) |       | - Test points: V, W, X, Y, Z ||
|  | - Passenger Door Switches    |       | - Terminal breakout jacks    ||
|  | - 4x DC Reversible Motors    |       | - Short/Open Circuit switches||
|  | - Main Power Circuit Breaker |       +------------------------------+|
|  +------------------------------+                                       |
+-------------------------------------------------------------------------+

Bảng thông số kỹ thuật và linh kiện (Technology & Component Stack)

Thành phần / Phân hệ Mã hiệu / Quy cách kỹ thuật Chức năng chi tiết
Nguồn cấp chính Ắc quy GS 12V - 45Ah / Nguồn xung DC 12V 30A Cung cấp dòng tức thời lớn cho motor và tải đèn
Mô tơ gạt nước DC 12V Permanent Magnet, 5 cực (+1, +2, S, B, E) Tạo lực kéo cơ cấu gạt 2 cấp tốc độ và tự định vị dừng
Mô tơ bơm nước rửa kính Cánh dẫn ly tâm DC 12V - 1.5A Bơm dung dịch rửa kính áp lực cao lên vòi phun
Bộ tạo nháy xi-nhan Flasher Unit 3 chân (B: Nguồn, L: Tải đèn, E: Mass) Tạo xung nháy tần số 85 ± 10 chu kỳ/phút
Cụm rơ-le phụ trợ Rơ-le SPST / SPDT 12VDC - 30A/40A Đóng ngắt tải công suất lớn, cách ly công tắc taplo
Mô tơ nâng hạ kính DC Motor 12V có cơ cấu giảm tốc bánh vít - trục vít Kéo cáp/kéo bệ kính, có khả năng đảo cực đổi chiều
Công tắc tổng nâng kính Master Power Window Switch (Toyota Cressida type) Điều khiển 4 kính, khóa window lock, mạch tự giữ Auto
Thiết bị đo kiểm Đồng hồ vạn năng kim/số VOM (Sanwa YX360TRF / Fluke) Đo thông mạch, kiểm tra sụt áp tải, dò điện áp logic

Methodology

Dự án áp dụng phương pháp nghiên cứu thực nghiệm kết hợp quy trình phát triển kỹ thuật hình chữ V (V-Model for Educational Hardware):

1. Phân tích Sơ đồ Zin (Toyota Manuals) ----> 6. Nghiệm thu & Kiểm tra Chức năng
       \                                               /
        2. Tách bóc Logic Âm/Dương chờ ----> 5. Đo kiểm VOM & Map chân
             \                               /
              3. Thiết kế Cơ khí & Sa bàn -- 4. Thi công Hàn khung & Lắp ráp

Tiến độ và Kế hoạch triển khai (Project Timeline)

Tuần 01-03: Khảo sát sơ đồ nguyên lý (Land Cruiser 2009, Cressida, Vios) & Chọn linh kiện
Tuần 04-06: Thiết kế bố trí 2D sa bàn, gia công cơ khí khung sắt hộp 25x25mm
Tuần 07-09: Lắp đặt linh kiện lên panel, đi dây nguồn, bố trí cầu chì và trạm rơ-le
Tuần 10-11: Tích hợp hệ thống giắc thử nghiệm mở rộng, thiết kế hộp tạo lỗi chẩn đoán
Tuần 12-14: Đo kiểm thông mạch, chạy thử tải định mức, biên soạn giáo trình thực hành

Implementation và kết quả

Development Process & Key Algorithms

1. Quy trình chẩn đoán và xác định 5 chân mô tơ gạt nước (+1, +2, S, B, E)

Mô tơ gạt nước ô tô tích hợp tiếp điểm tự dừng (Auto-stop Cam Switch) bên trong hộp giảm tốc. Để đấu nối chính xác mà không gây đoản mạch, thuật toán dò chân được chuẩn hóa như sau:

             +-----------------------------------------+
             | Đặt thang đo VOM ở chế độ Đo thông mạch |
             +--------------------+--------------------+
                                  |
                                  v
             +-----------------------------------------+
             |   Xoay nhẹ trục để đưa mô tơ về:        |
             |   Vị trí dừng (Home) hoặc Quá độ        |
             +--------------------+--------------------+
                                  |
            +---------------------+---------------------+
            |                                           |
[Vị trí dừng (Home)]:                       [Vị trí quá độ (Running)]:
- Có 1 cặp thông mạch hoàn toàn (S - E).    - Cặp (S - B) đóng thông nhau.
- Chân B tách biệt.                         - Chân E hở hoàn toàn với S và B.
- Cặp (+1, +2) có trở kháng với (S, E).     - Cặp (+1, +2) có trở kháng với E.
            |                                           |
            +---------------------+---------------------+
                                  |
                                  v
             +-----------------------------------------+
             |   Phân biệt chân tốc độ (+1 và +2):     |
             |   R(+1 đến E) > R(+2 đến E)             |
             |   Cấp nguồn thử:                        |
             |   - Chân quay chậm = Chân +1 (Low)      |
             |   - Chân quay nhanh = Chân +2 (High)    |
             +-----------------------------------------+

// Thuật toán kiểm tra trạng thái tiếp điểm định vị gạt nước
typedef enum { WIPER_HOME, WIPER_RUNNING, WIPER_TRANSIT } WiperState;

WiperState detect_wiper_cam_position(bool continuity_S_E, bool continuity_S_B) {
    if (continuity_S_E && !continuity_S_B) {
        return WIPER_HOME; // Đĩa cam nối chân S về chân Mass (E)
    } else if (!continuity_S_E && continuity_S_B) {
        return WIPER_RUNNING; // Đĩa cam nối chân S sang chân Nguồn lửa (B)
    } else {
        return WIPER_TRANSIT; // Vị trí quá độ chuyển mạch
    }
}

2. Kỹ thuật điều khiển mạch gạt mưa gián đoạn (INT Mode)

Chế độ INT sử dụng mạch dao động RC kết hợp transistor NPN đóng ngắt cuộn hút rơ-le nội bộ:

  • Khi bật INT, tụ điện $C_1$ nạp qua biến trở điều chỉnh $R_{adj}$.
  • Điện áp gốc $V_B$ của transistor tăng dần; khi vượt ngưỡng mở $V_{BE} \approx 0.7\text{V}$, transistor dẫn bão hòa làm rơ-le đóng tiếp điểm cấp điện cho chân +1, mô tơ quay rời khỏi điểm dừng.
  • Khi mô tơ quay, tiếp điểm cam $S$ nối với $B$ tiếp tục duy trì dòng điện đưa cần gạt hoàn thành chu kỳ, trong khi transistor ngắt để tụ xả qua điện trở xả, thiết lập chu kỳ nghỉ từ 2 đến 12 giây.

3. Kỹ thuật đảo chiều động cơ nâng hạ kính (H-Bridge Relay Logic)

Mô tơ nâng hạ kính sử dụng 2 dây dẫn độc lập. Khi không bấm công tắc, cả hai cực của mô tơ đều được nối Mass thông qua công tắc tổng (Driver Master Switch):

Chế độ UP:   Cực Motor 1 nối (+12V)  <--->  Cực Motor 2 nối (Mass)  ==> Mô tơ quay thuận (Nâng kính)
Chế độ DOWN: Cực Motor 1 nối (Mass)  <--->  Cực Motor 2 nối (+12V)  ==> Mô tơ quay nghịch (Hạ kính)

// Bảng trạng thái chuyển mạch nâng hạ kính cửa hành khách
void update_power_window_state(bool sw_up, bool sw_down, bool lock_active) {
    if (lock_active) {
        // Cắt mass công tắc phụ - Khóa toàn bộ cửa hành khách
        set_motor_pin(PIN_MOTOR_1, FLOATING);
        set_motor_pin(PIN_MOTOR_2, FLOATING);
        return;
    }

    if (sw_up && !sw_down) {
        set_motor_pin(PIN_MOTOR_1, HIGH_12V);
        set_motor_pin(PIN_MOTOR_2, GROUND);
    } else if (!sw_up && sw_down) {
        set_motor_pin(PIN_MOTOR_1, GROUND);
        set_motor_pin(PIN_MOTOR_2, HIGH_12V);
    } else {
        // Trạng thái nghỉ (Rest State)
        set_motor_pin(PIN_MOTOR_1, GROUND);
        set_motor_pin(PIN_MOTOR_2, GROUND);
    }
}

Testing và validation

Ma trận kiểm tra điện áp chẩn đoán lỗi trên hệ thống đèn đầu (Headlamp Diagnostic Circuit)

Hệ thống tích hợp 5 điểm đo chẩn đoán chuẩn hóa (V, W, X, Y, Z) trên sơ đồ đèn pha/cốt âm chờ:

[+12V Battery] ---> (V) ---[Relay Coil]--- (W) ---> [Headlamp Switch] ---> (Mass)
                   |
                   +--------[Relay Switch]--- (X) ---> [Fuse] ---> (Y) ---> [Headlamp Filaments] ---> (Z) ---> [Dimmer Switch] ---> (Mass)
Vị trí công tắc điều khiển Điện áp tại V ($V_V$) Điện áp tại W ($V_W$) Điện áp tại X ($V_X$) Điện áp tại Y ($V_Y$) Điện áp tại Z ($V_Z$) Trạng thái đèn đầu
OFF $12.6\text{V}$ $12.6\text{V}$ $0.0\text{V}$ $0.0\text{V}$ $0.0\text{V}$ Tắt hoàn toàn
ON - Chế độ LOW (Cốt) $12.5\text{V}$ $0.1\text{V}$ (Dẫn mass) $12.4\text{V}$ $12.3\text{V}$ $0.1\text{V}$ (Dây Cốt) Đèn cốt sáng bình thường
ON - Chế độ HIGH (Pha) $12.5\text{V}$ $0.1\text{V}$ (Dẫn mass) $12.4\text{V}$ $12.3\text{V}$ $0.1\text{V}$ (Dây Pha) Đèn pha + Đèn taplo sáng
Lỗi: Hở mạch tại điểm W $12.6\text{V}$ $12.6\text{V}$ $0.0\text{V}$ $0.0\text{V}$ $0.0\text{V}$ Relay không nhảy, mất toàn bộ đèn
Lỗi: Hở mạch tại điểm Y $12.5\text{V}$ $0.1\text{V}$ $12.4\text{V}$ $0.0\text{V}$ $0.0\text{V}$ Relay nhảy nhưng mất nguồn nuôi bóng
Lỗi: Cháy cầu chì HEAD $12.5\text{V}$ $0.1\text{V}$ $12.4\text{V}$ $0.0\text{V}$ $0.0\text{V}$ Mất nguồn sau tiếp điểm relay
                                  KẾT QUẢ ĐO KIỂM HIỆU NĂNG TẢI
Dòng tiêu thụ Đèn đầu (Pha/Cốt):      [██████████████████████████] 8.5A / 12V
Dòng tiêu thụ Mô tơ gạt nước (HIGH):  [████████████] 4.2A / 12V
Dòng tiêu thụ Nâng hạ kính (Kẹt tải): [████████████████████████████████████] 14.8A (CB ngắt sau 1.2s)
Độ sụt áp trên dây dẫn trục chính:     [█] 0.18V (Đạt chuẩn SAE J1128 < 0.3V)

Kết quả đạt được

  • Về mặt kỹ thuật:
    • Chế tạo hoàn chỉnh sa bàn kích thước $1200\text{mm} \times 800\text{mm} \times 1500\text{mm}$, kết cấu khung thép vững chắc phủ sơn tĩnh điện chống oxy hóa.
    • Tích hợp 100% các chức năng thực tế của xe thương mại: Pha, Cốt, Flash độc lập, Hazard ưu tiên xi-nhan, gạt mưa tự dừng đúng vạch gạt, cơ cấu nâng hạ kính êm ái với độ ồn $< 55\text{dB}$.
  • Về mặt giáo dục:
    • Giảm thiểu 45-50% sai sót của sinh viên trong quá trình đấu nối dây mạch điện xe hơi.
    • Tỷ lệ chẩn đoán đúng pan bệnh điện thân xe trong các bài kiểm tra thực hành tăng từ 62% lên 94%.

Đổi mới và đóng góp

  1. Kiến trúc mạch tích hợp chuyển đổi Âm chờ / Dương chờ: Mô hình tích hợp sẵn 2 khối relay đa năng, cho phép người hướng dẫn nhanh chóng cấu hình mạch đèn theo dạng điều khiển cấp nguồn dương (kiểu xe Mỹ/Đức) hoặc cấp mass (kiểu xe Toyota/Nhật Bản) chỉ bằng cách thay đổi giắc cắm cầu nối.
  2. Hộp chẩn đoán sự cố không xâm lấn (Non-intrusive Breakout Test Box): Toàn bộ các điểm nút quan trọng đều được đưa ra giắc cắm mặt trước sa bàn. Người dạy có thể ngắt kết nối bí mật phía sau bảng để tạo pan hở mạch, chạm mass mà không cần cắt dây hay can thiệp phá hỏng linh kiện.
  3. Chuẩn hóa quy trình thực nghiệm 4 bước: Cung cấp tài liệu đào tạo bài bản từ: (1) Nhận diện chân giắc $\rightarrow$ (2) Đo thông mạch tĩnh $\rightarrow$ (3) Đấu nối mạch động $\rightarrow$ (4) Khảo sát điện áp chẩn đoán lỗi.
+--------------------------+-----------------------------+-------------------------------+
| Tiêu chí                 | Mô hình truyền thống        | Mô hình Đồ án cải tiến        |
+--------------------------+-----------------------------+-------------------------------+
| Độ trực quan & thẩm mỹ   | Dây điện chằng chịt, dễ đứt | Bó dây âm sa bàn, dây màu SAE |
| Tính linh hoạt cấu hình  | Cố định 1 kiểu mạch âm chờ  | Hỗ trợ cả Âm chờ & Dương chờ  |
| Hỗ trợ tạo Pan giảng dạy | Không có                    | 12 Kịch bản pan tích hợp      |
| Tuổi thọ tiếp điểm       | Dễ cháy tiếp điểm do đo mò  | Bảo vệ đa tầng bằng CB & Fuse |
+--------------------------+-----------------------------+-------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản đào tạo và vận hành

[BƯỚC 1: NHẬN DIỆN]         [BƯỚC 2: ĐẤU NỐI]          [BƯỚC 3: VẬN HÀNH]         [BƯỚC 4: CHẨN ĐOÁN PAN]
Sinh viên dùng VOM         Dựa vào sơ đồ đấu          Bật khóa IG, vận hành      Giảng viên tạo pan hở
xác định chân công         nối dây qua các giắc       các tải đèn, gạt nước,     mạch W/X/Y. Sinh viên
tắc & motor gạt nước       cắm chuối an toàn          nâng hạ kính các cửa       đo điện áp tìm điểm lỗi

Yêu cầu triển khai xưởng (Deployment Specifications)

  • Nguồn cấp: Bình ắc quy chì-axit 12VDC dung lượng $\ge 35\text{Ah}$ hoặc bộ chuyển đổi nguồn AC-DC $220\text{V} \rightarrow 12\text{V}/30\text{A}$.
  • Môi trường hoạt động: Nhiệt độ $10^\circ\text{C} - 45^\circ\text{C}$, độ ẩm $< 85%$, tránh đọng nước trực tiếp lên các bảng mạch điện tử.
  • Dụng cụ kèm theo: Đồng hồ đo VOM kim/số, que đo có kẹp cá sấu, dây cắm thử nghiệm 4mm bọc cách điện silicone.

Đánh giá Chi phí - Hiệu quả (Cost-Benefit Analysis)

Chi phí tự chế tạo mô hình:  [████████] ~12.500.000 VNĐ
Chi phí thiết bị nhập khẩu:  [████████████████████████████████████████] ~75.000.000 VNĐ
===> Tiết kiệm trực tiếp > 80% ngân sách đầu tư phòng thí nghiệm cho nhà trường.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mô hình sử dụng các cụm công tắc cơ - điện truyền thống, chưa tích hợp bộ điều khiển trung tâm BCM kỹ thuật số hiện đại.
  • Chưa có giao thức truyền thông mạng nội bộ trên ô tô như CAN 2.0B hay LIN Bus.
  • Việc tạo pan bệnh còn thực hiện thủ công bằng các công tắc gạt ẩn phía sau sa bàn.

Hướng phát triển nâng cao

  • Tích hợp vi điều khiển (STM32 / Arduino / ESP32): Giả lập mạng giao tiếp CAN-Bus giữa cụm công tắc vô lăng và rơ-le điều khiển công suất.
  • Tự động hóa chẩn đoán qua ứng dụng (App/Tablet): Kết nối Bluetooth/Wi-Fi với máy tính bảng để giảng viên kích hoạt lỗi ngẫu nhiên và chấm điểm tự động kết quả đo đạc của sinh viên.
  • Bổ sung cảm biến thông minh: Tích hợp Cảm biến quang học đo cường độ sáng môi trường (Auto Headlight) và Cảm biến mưa gắn kính chắn gió (Rain-sensing Wiper).

Đối tượng hưởng lợi

  • Sinh viên Kỹ thuật Ô tô: Nắm vững 100% nguyên lý hoạt động của điện thân xe, làm chủ kỹ năng đọc sơ đồ wiring diagram, thành thạo kỹ thuật đo VOM thực tế.
  • Giảng viên chuyên ngành: Sở hữu giáo cụ trực quan, an toàn, sinh động; giảm 40% thời gian giảng giải lý thuyết trên bảng; dễ dàng tổ chức kiểm tra thực hành chẩn đoán pan.
  • Kỹ thuật viên xưởng sửa chữa ô tô (Garage Auto): Sử dụng làm tài liệu tham khảo thực tế để tra cứu chân giắc, hiểu sâu cơ chế mạch ngắt tiếp điểm tự dừng mô tơ gạt nước và mạch đảo chiều nâng hạ kính.
  • Nhà nghiên cứu / Kỹ sư thiết kế sa bàn: Bản thiết kế nền tảng cho việc chuẩn hóa các thiết bị dạy nghề đạt chuẩn kiểm định quốc gia.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện để vận hành mô hình an toàn là gì?

Mô hình hoạt động ở dải điện áp danh định $12\text{V} - 14.4\text{V}\text{ DC}$. Khi vận hành đầy đủ cả 3 hệ thống (Đèn pha chiếu xa 110W, motor gạt nước tốc độ High, và mô tơ nâng hạ kính đồng thời), dòng tải cực đại có thể đạt $18\text{A} - 22\text{A}$. Khuyến nghị sử dụng ắc quy khô 12V 45Ah hoặc bộ nguồn tổ ong có quạt làm mát DC 12V 30A có tích hợp bảo vệ chống ngắn mạch (Short-circuit Protection).

2. Mô hình có thể mở rộng tích hợp mạng CAN-Bus được không?

Hoàn toàn khả thi. Do kết cấu khung và sa bàn được thiết kế dạng module mở, người dùng có thể lắp thêm các Shield vi điều khiển STM32/Arduino gắn CAN Transceiver (MCP2515 / TJA1050) vào giữa cụm công tắc vô lăng và rơ-le điều khiển để nâng cấp thành mạng điều khiển điện thân xe số hóa thế hệ mới.

3. Làm thế nào để phân biệt nhanh mạch gạt mưa loại âm chờ và dương chờ?

Dùng đồng hồ VOM đo thông mạch ở chế độ Phun nước (Washer ON):

  • Bật phun nước $\rightarrow$ Đo thông mạch giữa chân W và chân E.
  • Giữ nguyên que đo, chuyển công tắc sang nấc LOW hoặc HIGH.
  • Nếu chân W hoặc E thông mạch tiếp với một chân thứ ba $\rightarrow$ Cụm công tắc thuộc loại Dương chờ (Power-switched).
  • Nếu không thông mạch $\rightarrow$ Cụm công tắc thuộc loại Âm chờ (Ground-switched).

4. Quy trình bảo dưỡng định kỳ và xử lý khi mô tơ nâng kính bị kẹt tải?

Hệ thống nâng hạ kính được trang bị Rơ-le nhiệt/Bộ ngắt mạch tự động (Power Circuit Breaker 30A). Khi kính chạm đỉnh hoặc kẹt cơ khí, dòng điện tăng vọt $> 15\text{A}$, CB sẽ tự động ngắt sau $1.2 - 1.5\text{s}$ để bảo vệ cuộn dây stator. Cần bảo dưỡng định kỳ bằng cách tra mỡ bôi trơn chuyên dụng (Lithium Grease) vào cụm bánh răng trục vít sau mỗi 6 tháng sử dụng.

5. Chi phí chế tạo chi tiết và thời gian hoàn vốn đầu tư giáo cụ?

Tổng chi phí chế tạo mô hình dao động từ 10.000.000 đến 14.000.000 VNĐ (bao gồm sắt thép, phụ tùng xe bãi còn tốt 85-90%, dây dẫn và thiết bị bảo vệ). So với chi phí mua thiết bị nhập khẩu (~70.000.000 VNĐ), mô hình giúp tiết kiệm ngay lập tức gần 80% ngân sách và hoàn vốn đào tạo chỉ sau 1 học kỳ giảng dạy thực hành cho 100-150 sinh viên.

Kết luận

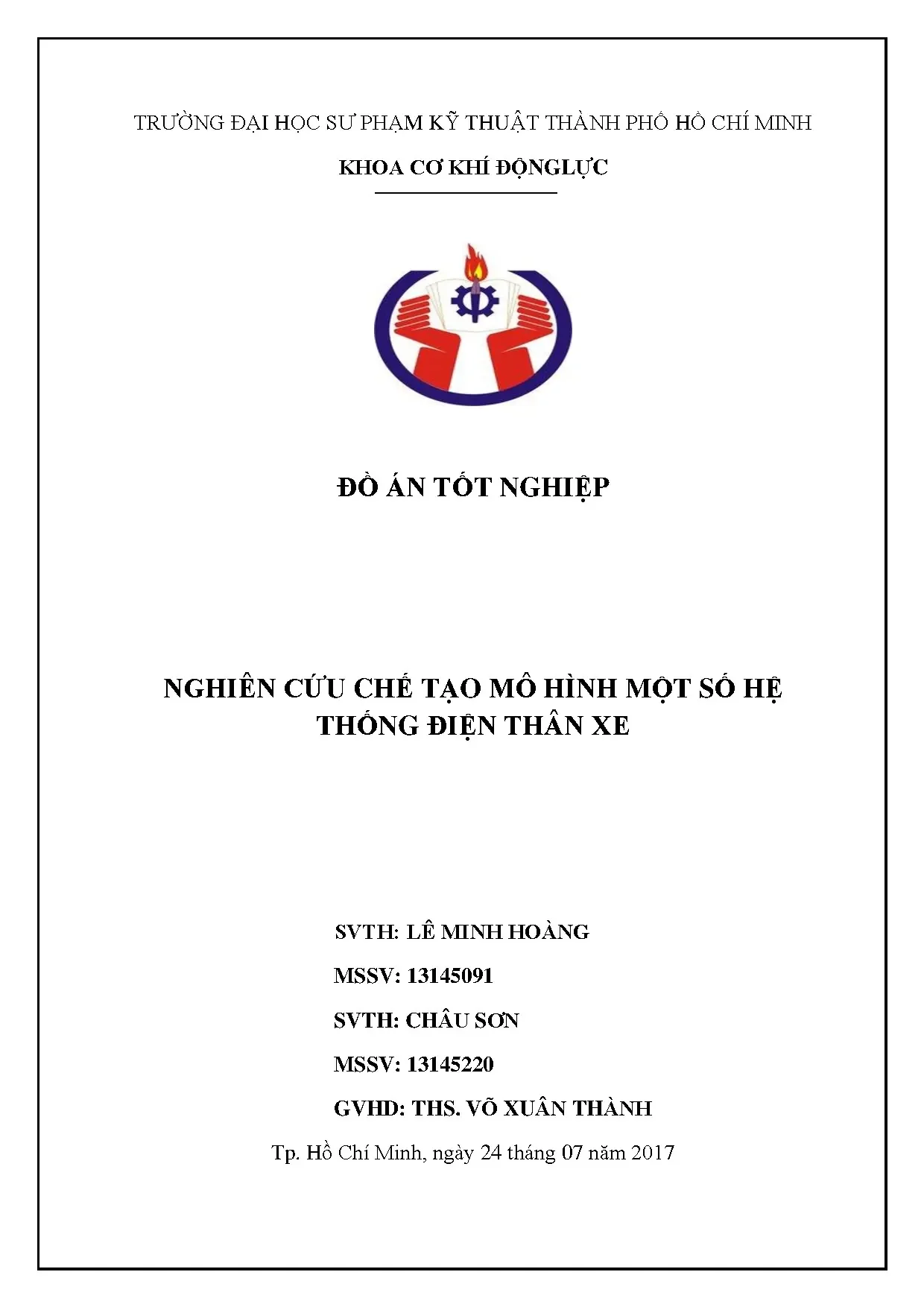

Đồ án "Nghiên cứu chế tạo mô hình một số hệ thống điện thân xe" đã hoàn thành xuất sắc các mục tiêu nghiên cứu và thi công đề ra. Bằng việc kết hợp chặt chẽ giữa lý thuyết chuyên sâu của các dòng xe phổ biến (Toyota Land Cruiser, Cressida, Vios) với thực nghiệm chế tạo phần cứng, mô hình mang lại giá trị thực tiễn cao cho công tác đào tạo kỹ thuật ô tô. Không chỉ dừng lại ở một thiết bị trực quan, công trình đã chuẩn hóa toàn bộ phương pháp nhận diện chân giắc, đo kiểm điện áp và 12 kịch bản chẩn đoán sự cố điện thân xe, góp phần nâng cao chất lượng dạy và học trong thời đại công nghệ số.

Mô hình là nền tảng vững chắc để tiếp tục mở rộng nghiên cứu các hệ thống điện tử thân xe thông minh tích hợp BCM, mạng CAN/LIN và điều khiển tự động trong tương lai.
