Đồ án: Khảo sát và tính toán kiểm tra hệ thống phanh ABS xe Toyota Corolla Altis 2.0

Tải đồ án khảo sát, tính toán hệ thống phanh ABS xe Toyota Corolla Altis 2.0. Tài liệu đầy đủ cơ sở lý thuyết, phân tích và file CAD chi tiết.

• Tác giả: Phan Trọng Tuấn
• Người hướng dẫn: Thầy Nguyễn Hoàng Việt
• Chuyên ngành: Cơ khí giao thông
• Đề tài: Đồ án phanh ABS xe Corolla Altis 2.0
• Loại tài liệu: Đồ án
• Năm xuất bản: 2010

Tóm tắt

I. Giới thiệu về Hệ thống Phanh ABS trên Toyota Corolla Altis 2

Hệ thống phanh ABS (Anti-lock Braking System) là công nghệ an toàn tiên tiến được tích hợp trên xe Toyota Corolla Altis 2.0, giúp ngăn chặn bánh xe bị khóa cứng khi phanh trong các tình huống khẩn cấp. Đây là một trong những tính năng quan trọng nhất để bảo đảm an toàn giao thông và tăng khả năng kiểm soát xe của tài xế. Hệ thống này hoạt động bằng cách điều chỉnh áp lực phanh tự động, duy trì sự cân bằng giữa lực phanh và grip của lốp xe với mặt đường. Với sự phát triển của công nghệ hiện đại, phanh ABS đã trở thành tiêu chuẩn bắt buộc trên các phương tiện vận chuyển cao cấp. Toyota Corolla Altis 2.0 sử dụng hệ thống phanh dẫn động thủy lực được trang bị ABS, đảm bảo hiệu suất phanh tối ưu trong mọi điều kiện lái xe.

1.1. Vai trò và Tầm quan trọng của ABS

ABS giúp tài xế duy trì khả năng kiểm soát hướng xe khi phanh gấp, ngăn ngừa tình trạng lật xe hoặc trượt bánh. Khi phanh đột ngột, hệ thống này giảm thiểu tai nạn giao thông nguy hiểm bằng cách điều khiển quá trình phanh một cách tối ưu. Chính vì thế, hiệu quả phanh với ABS cao hơn đáng kể so với hệ thống phanh thông thường, đặc biệt trên đường ướt hay có tuyết.

1.2. Ứng dụng trên Toyota Corolla Altis 2.0

Trên Corolla Altis 2.0, hệ thống phanh ABS được thiết kế với độ tin cậy cao và ổn định hướng xuất sắc. Công nghệ này không chỉ cải thiện hiệu suất phanh mà còn nâng cao trải nghiệm lái xe an toàn. Xe có khả năng điều khiển nhẹ nhàng và tiêu thụ năng lượng hiệu quả nhờ vào việc tối ưu hóa hệ thống phanh này.

II. Nguyên lý Hoạt động và Cấu trúc Chi tiết của Hệ thống Phanh ABS

Nguyên lý hoạt động của hệ thống phanh ABS trên Toyota Corolla Altis 2.0 dựa trên việc phát hiện tốc độ quay của bánh xe thông qua các cảm biến tốc độ (wheel speed sensors). Khi phát hiện bánh xe đang bị khóa cứng, hệ thống tự động giảm áp lực phanh qua các van điều khiển solenoid, cho phép bánh xe tiếp tục quay và duy trì lực ma sát tối ưu với mặt đường. Chu trình này lặp lại nhiều lần mỗi giây để đảm bảo ổn định hướng tốt nhất. Cấu trúc chi tiết bao gồm bơm thủy lực, van điều khiển, bộ điều khiển điện tử (ECU), cảm biến bánh xe, và các đường ống thủy lực kết nối đến từng bánh xe.

2.1. Các Thành phần Chính của Hệ thống

Hệ thống phanh ABS gồm: bơm thủy lực cao áp, van điều khiển solenoid kiểm soát lưu lượng dầu phanh, cảm biến tốc độ trên mỗi bánh xe, và bộ điều khiển điện tử xử lý tín hiệu. Mỗi bộ phận đều đóng vai trò quan trọng trong hiệu quả phanh và tính ổn định của xe Corolla Altis 2.0.

2.2. Quá trình Điều khiển và Tối ưu Lực Phanh

Khi phanh gấp, cảm biến phát hiện tốc độ bánh xe, gửi tín hiệu đến ECU để điều chỉnh áp lực phanh. Quá trình này lặp đi lặp lại để đảm bảo bánh xe không bị khóa cứng, duy trì lực ma sát tối ưu và khả năng điều khiển hướng xe. Điều này giúp giảm quãng đường phanh so với phanh thông thường.

III. Quá trình Khảo sát và Tính toán Kiểm tra Hệ thống Phanh ABS

Quá trình khảo sát và tính toán kiểm tra hệ thống phanh ABS trên Toyota Corolla Altis 2.0 yêu cầu phải tiến hành các bước sau: thu thập thông tin kỹ thuật từ nhà sản xuất, đo đạc các thông số vật lý như đường kính bánh xe, khối lượng xe, lực phanh tối đa. Tiếp theo, sử dụng phương pháp tính toán để kiểm tra hiệu quả phanh, ổn định hướng, và đánh giá độ an toàn trong các tình huống khác nhau. Cuối cùng, mô phỏng hoạt động hệ thống ABS bằng file CAD để tối ưu hóa thiết kế và nâng cao hiệu năng. Các kết quả tính toán được so sánh với tiêu chuẩn kỹ thuật của Toyota để đảm bảo chất lượng và an toàn chuyển động.

3.1. Phương pháp Thu thập Dữ liệu Kỹ thuật

Thu thập dữ liệu từ sổ tay kỹ thuật Toyota Corolla Altis 2.0, bao gồm lực phanh, áp lực thủy lực, hệ số ma sát, và thông số bánh xe. Các số liệu này là cơ sở quan trọng cho tính toán kiểm tra và đánh giá hiệu quả phanh của hệ thống ABS trên xe.

3.2. Công thức Tính toán và Đánh giá Hiệu quả

Sử dụng công thức tính toán để xác định quãng đường phanh, gia tốc giảm tốc, và lực phanh tối đa. Hiệu quả phanh được đánh giá qua hệ số hiệu quả phanh (braking efficiency), thời gian phanh, và tính ổn định hướng trong các điều kiện lái khác nhau trên Corolla Altis 2.0.

IV. Ứng dụng File CAD và Kết luận về Thiết kế Hệ thống Phanh

File CAD được sử dụng để mô phỏng chi tiết từng bộ phận hệ thống phanh ABS, từ đó giúp tối ưu hóa thiết kế và nâng cao hiệu năng của Toyota Corolla Altis 2.0. Thông qua mô hình 3D, có thể kiểm tra độ chính xác của các chi tiết, đảm bảo tính phù hợp giữa các bộ phận, và dự đoán hiệu suất trong điều kiện hoạt động thực tế. Kết quả khảo sát và tính toán cho thấy hệ thống phanh ABS trên Corolla Altis 2.0 đáp ứng đầy đủ tiêu chuẩn an toàn và hiệu quả phanh cao. Đề tài này không chỉ cải thiện hiểu biết về công nghệ phanh hiện đại mà còn cung cấp nền tảng cho nghiên cứu và cải tiến các hệ thống phanh trong tương lai.

4.1. Ứng dụng Công nghệ CAD trong Thiết kế

File CAD cho phép mô phỏng 3D chi tiết của hệ thống phanh ABS, giúp phát hiện lỗi thiết kế sớm và tối ưu hóa các thành phần. Qua phân tích FEA (Finite Element Analysis), có thể kiểm tra ứng suất, nhiệt độ, và hiệu quả phanh của từng chi tiết trên Corolla Altis 2.0.

4.2. Kết luận và Đề xuất Cải tiến

Hệ thống phanh ABS trên Toyota Corolla Altis 2.0 hoạt động hiệu quả, an toàn và đáng tin cậy theo tiêu chuẩn quốc tế. Đề xuất cải tiến bao gồm nâng cao độ nhạy cảm của cảm biến, tăng tốc độ xử lý của ECU, và tối ưu hóa áp lực phanh để nâng cao hiệu quả phanh hơn nữa.

Trích đoạn nội dung tài liệu

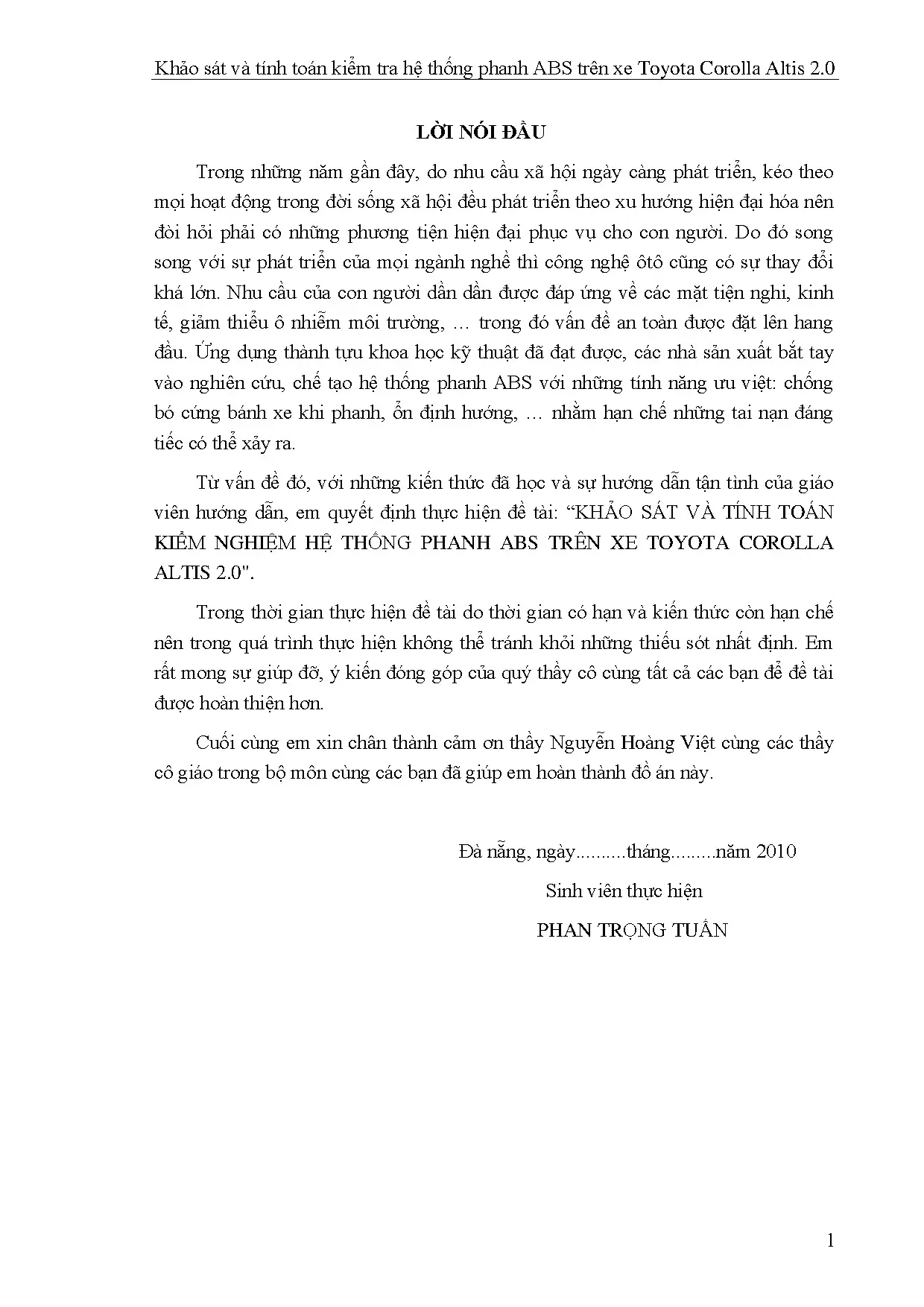

Khảo sát và tính toán kiểm tra hệ thống phanh ABS trên xe Toyota Corolla Altis 2.0 LỜI NÓI ĐẦU Trong những năm gần đây, do nhu cầu xã hội ngày càng phát triển, kéo theo mọi hoạt động trong đời sống xã hội đều phát triển theo xu hướng hiện đại hóa nên đòi hỏi phải có những phương tiện hiện đại phục vụ cho con người. Do đó song song với sự phát triển của mọi ngành nghề thì công nghệ ôtô cũng có sự thay đổi khá lớn. Nhu cầu của con người dần dần được đáp ứng về các mặt tiện nghi, kinh tế, giảm thiểu ô nhiễm môi trường, … trong đó vấn đề an toàn được đặt lên hang đầu. Ứng dụng thành tựu khoa học kỹ thuật đã đạt được, các nhà sản xuất bắt tay vào nghiên cứu, chế tạo hệ thống phanh ABS với những tính năng ưu việt: chống bó cứng bánh xe khi phanh, ổn định hướng, … nhằm hạn chế những tai nạn đáng tiếc có thể xảy ra.

Từ vấn đề đó, với những kiến thức đã học và sự hướng dẫn tận tình của giáo viên hướng dẫn, em quyết định thực hiện đề tài: “KHẢO SÁT VÀ TÍNH TOÁN KIỂM NGHIỆM HỆ THỐNG PHANH ABS TRÊN XE TOYOTA COROLLA ALTIS 2. Trong thời gian thực hiện đề tài do thời gian có hạn và kiến thức còn hạn chế nên trong quá trình thực hiện không thể tránh khỏi những thiếu sót nhất định. Em rất mong sự giúp đỡ, ý kiến đóng góp của quý thầy cô cùng tất cả các bạn để đề tài được hoàn thiện hơn. Cuối cùng em xin chân thành cảm ơn thầy Nguyễn Hoàng Việt cùng các thầy cô giáo trong bộ môn cùng các bạn đã giúp em hoàn thành đồ án này.năm 2010 Sinh viên thực hiện PHAN TRỌNG TUẤN 1 Khảo sát và tính toán kiểm tra hệ thống phanh ABS trên xe Toyota Corolla Altis 2.

Mục đích, ý nghĩa đề tài. Hiện nay ô tô trở thành phương tiện vận chuyển quan trọng về hành khách và vận chuyển hàng hoá cho các ngành kinh tế quốc dân, đồng thời đã trở thành phương tiện giao thông tư nhân ở các nước có nền kinh tế phát triển. Ở nước ta, số người sử dụng ô tô ngày càng nhiều cùng với sự tăng trưởng của nền kinh tế, giao thông vận tải, cho nên mật độ ô tô lưu thông trên đường ngày càng cao dẫn đến tai nạn giao thông ngày càng nhiều. Do đó để đảm bảo tính an toàn vấn đề tai nạn giao thông là một trong những hướng giải quyết cần thiết nhất, luôn được quan tâm của các nhà thiết kế và chế tạo ôtô mà hệ thống phanh đóng vai trò rất quan trọng.

Phanh sử dụng ABS là một trong hai công nghệ bổ sung cho hệ thống phanh hữu dụng nhất của ngành công nghiệp ôtô thời gian gần đây. Vai trò chủ yếu của ABS là giúp tài xế duy trì khả năng kiểm soát xe trong những tình huống phanh gấp, giữ cho các bánh xe không bị hãm cứng hoàn toàn khi phanh ngặt. Nó góp phần giảm thiểu các tai nạn nguy hiểm nhờ điểu khiển quá trình phanh một cách tối ưu. Cũng vì thế mà hiện nay hệ thống phanh ngày càng được cải tiến, tiêu chuẩn về thiết kế chế tạo và sử dụng hệ thống phanh ngày càng nghiêm ngặt và chặt chẽ.

Ðối với sinh viên ngành cơ khí giao thông việc khảo sát, thiết kế, nghiên cứu về hệ thống phanh càng có ý nghĩa thiết thực hơn. Ðó là lý do em chọn đề tài “KHẢO SÁT VÀ TÍNH TOÁN KIỂM TRA HỆ THỐNH PHANH ABS TRÊN XE TOYOTA COROLLA ALTIS 2. Ðể giải quyết vấn đề này thì trước hết ta cần phải hiểu rõ về nguyên lý hoạt động, kết cấu các chi tiết, bộ phận trong hệ thống phanh. Từ đó tạo tiền đề cho việc thiết kế, cải tiến hệ thống phanh nhằm tăng hiệu quả phanh, tăng tính ổn định hướng và tính dẫn hướng khi phanh, tăng độ tin cậy làm việc với mục đích đảm bảo an toàn chuyển động và tăng hiệu quả chuyển động của ô tô.

Hệ thống phanh xe TOYOTA COROLLA ALTIS 2.0 là hệ thống phanh dẫn động thủy lực sử dụng ABS, hiện nay đang sử dụng rộng rải cho các đời xe hiện nay. 2 Khảo sát và tính toán kiểm tra hệ thống phanh ABS trên xe Toyota Corolla Altis 2. Công dụng, yêu cầu, phân loại hệ thống phanh trên xe ô tô. Hệ thống phanh dùng để: - Giảm tốc độ của ô tô máy kéo cho dến khi dừng hẳn hoặc đến một tốc độ cần thiết nào đó.

- Ngoài ra hệ thống phanh còn có nhiệm vụ giữ cho ô tô máy kéo đứng yên tại chỗ trên các mặt dốc nghiêng hay trên mặt đường ngang. Với công dụng như vậy, hệ thống phanh là một hệ thống đặc biệt quan trọng: - Nó đảm bảo cho ô tô máy kéo chuyển động an toàn ở mọi chế độ làm việc. - Nhờ đó ô tô máy kéo mới có thể phát huy hết khả năng động lực, nâng cao tốc độ và năng suất vận chuyển của xe máy. Hệ thống phanh cần đảm bảo các yêu cầu chính sau: - Làm việc bền vững, tin cậy.

- Có hiệu quả phanh cao khi phanh đột ngột với cường độ lớn trong trường hợp nguy hiểm. - Phanh êm dịu trong những trường hợp khác, để đảm bảo tiện nghi và an toàn cho hành khách và hàng hóa. - Giữ cho ô tô máy kéo đứng yên khi cần thiết, trong thời gian không hạn chế. - Đảm bảo tính ổn định và điều khiển của ôtô máy kéo khi phanh.

- Không có hiện tượng tự phanh khi các bánh xe dịch chuyển thẳng đứng và khi quay vòng. - Hệ số ma sát giữa má phanh với trống phanh cao và ổn dịnh trong mọi điều kiện sử dụng. - Có khả năng thoát nhiệt tốt. - Điều khiển nhẹ nhàng, thuận tiện, lực tác dụng lên bàn đạp hay đòn điều khiển nhỏ.

Để có độ tin cậy cao, đảm bảo an toàn chuyển động trong mọi trường hợp, hệ thống phanh của ô tô máy kéo bao giờ cũng phải có tối thiểu ba loại phanh: 3 Khảo sát và tính toán kiểm tra hệ thống phanh ABS trên xe Toyota Corolla Altis 2.0 - Phanh làm việc: phanh này là phanh chính, được sử dụng thường xuyên ở mọi chế độ chuyển động, thường được điều khiển bằng bàn đạp nên còn được gọi là phanh chân. - Phanh dự trữ: dùng phanh ô tô máy kéo khi phanh chính hỏng. - Phanh dừng: Còn gọi là phanh phụ. Dùng để giữ cho ô tô máy kéo đứng yên tại chỗ khi dừng xe hoặc khi không làm việc.

Phanh này thường được điều khiển bằng tay đòn nên còn được gọi là phanh tay. - Phanh chậm dần: trên các ô tô máy kéo tải trọng lớn (như: xe tải, trọng lượng toàn bộ lớn hơn 12 tấn; xe khách, trọng lượng lớn hơn 5 tấn) hoặc làm việc ở vùng đồi núi, thường xuyên phải chuyển động xuống các dốc dài, còn phải có loại phanh thứ tư là phanh chậm dần, dùng để: + Phanh liên tục, giữ cho tốc độ ô tô máy kéo không tăng quá giới hạn cho phép khi xuống dốc. + Để giảm dần tốc độ ô tô máy kéo trước khi dừng hẳn. Các loại phanh trên có thể có các bộ phận chung và kiêm nhiệm chức năng của nhau nhưng chúng phải có ít nhất là hai bộ phận là điều khiển và dẫn động độc lập.

Ngoài ra còn để tăng thêm độ tin cậy, hệ thống phanh chính còn được phân thành các dòng độc lập để nếu một dòng nào đó bị hỏng thì các dòng còn lại vẫn làm việc bình thường. Để có hiệu quả phanh cao: - Dẫn động phanh phải có độ nhạy lớn. - Phân phối mômen phanh trên các bánh xe phải đảm bảo tận dụng được toàn bộ trọng lượng bám để tạo lực phanh. Muốn vậy lực phanh trên các bánh xe phải tỷ lệ thuận với phản lực pháp tuyến của mặt đường tác dụng lên chúng.

- Trong trường hợp cần thiết, có thể sử dụng các bộ trợ lực hay dùng dẫn động khí nén hoặc bơm thủy lực để tăng hiệu quả phanh đối với các xe có trọng lượng lớn. Để đánh giá hiệu quả phanh người ta sử dụng hai chỉ tiêu chính: gia tốc chậm dần và quãng đường phanh.Ngoài ra cũng có thể sử dụng các chỉ tiêu khác, như: lực phanh hay thời gian phanh. Các chỉ tiêu quy định về hiệu quả phanh cho phép do từng quốc gia hay từng hiệp hội qui định riêng dựa vào nhiều yếu tố, như: nguồn gốc và chủng loại các ô tô 4 Khảo sát và tính toán kiểm tra hệ thống phanh ABS trên xe Toyota Corolla Altis 2.0 đang lưu hành, điều kiện đường xá, trình độ tổ chức kiểm tra kỹ thuật, các trang thiết bị kiểm tra… Khi phanh bằng phanh dữ trữ hoặc bằng các hệ thống khác thực hiện chức năng của nó, gia tốc chậm dần cần phải đạt 3m/s2 đối với ô tô khách và 2,8m/s2 đối với ô tô tải. Đối với hệ thống phanh dừng, hiệu quả phanh được đánh giá bằng tổng lực phanh thực tế mà các cơ cấu phanh của nó tạo ra.

Khi thử (theo cả hai chiều: đầu xe hướng xuống dốc và ngược lại) phanh dừng phải giữ được ô tô máy kéo chở đầy tải và động cơ tách khỏi hệ thống truyền lực, đứng yên trên mặt dốc có độ nghiêng không nhỏ hơn 25%. Hệ thống phanh chậm dần phải đảm bảo cho ô tô máy kéo khi chuyển động xuống các dốc dài 6km, độ dốc 7%, tốc độ không vượt quá 30±2 km/h, mà không cần sử dụng các hệ thống phanh khác. Khi phanh bằng phanh này, gia tốc chậm dần của ô tô máy kéo thường đạt khoảng 0,6÷2,0 m/s2. Để quá trình phanh được êm dịu và để người lái được cảm giác, điều khiển được đúng cường độ phanh, dẫn động phanh cần phải có cơ cấu đảm bảo quan hệ tỷ lệ thuận giữa lực tác dụng lên bàn đạp hoặc đòn điều khiển với lực phanh tạo ra ở bánh xe.

Đồng thời không có hiện tượng tự siết khi phanh. Để đảm bảo tính ổn định và điều khiển cảu ô tô máy kéo khi phanh, sự phân bố lực phanh giữa các bánh xe phải hợp lý, cụ thể phải thỏa mãn các điều kiện sau: -Lực phanh trên các bánh xe phải và trái của cùng một cầu phải bằng nhau. Sai lệch cho phép không được vượt quá 15% lực phanh lớn nhất. -Không xảy ra hiện tượng khóa cứng, trượt các bánh xe khi phanh.

Vì: các bánh xe trước trượt sẽ làm cho ô tô máy kéo bị trượt ngang; các bánh xe sau trượt có thể làm ô tô máy kéo mất tính điều khiển, quay đầu xe. Ngoài ra các bánh xe bị trượt còn gây mòn lốp, giảm hiệu quả phanh do giảm hệ số bám.
