I. Mục đích và ý nghĩa của đồ án tốt nghiệp tính toán kiểm
Đồ án tốt nghiệp tính toán kiểm là một phần quan trọng trong chương trình đào tạo kỹ sư cơ khí giao thông. Với tình hình tai nạn giao thông ngày càng gia tăng, việc nghiên cứu và cải tiến hệ thống phanh ô tô trở nên vô cùng cấp thiết. Theo thống kê, khoảng 52-75% các vụ tai nạn liên quan đến hư hỏng máy móc là do hệ thống phanh không hoạt động tốt. Đồ án này nhằm giúp sinh viên hiểu sâu về nguyên lý hoạt động, kết cấu chi tiết và phương pháp tính toán kiểm nghiệm hệ thống phanh. Qua đó, sinh viên có thể thiết kế, cải tiến và bảo dưỡng hệ thống phanh một cách hiệu quả, góp phần nâng cao độ an toàn cho người sử dụng ô tô và tài sản.
1.1. Ý nghĩa thực tiễn của đồ án

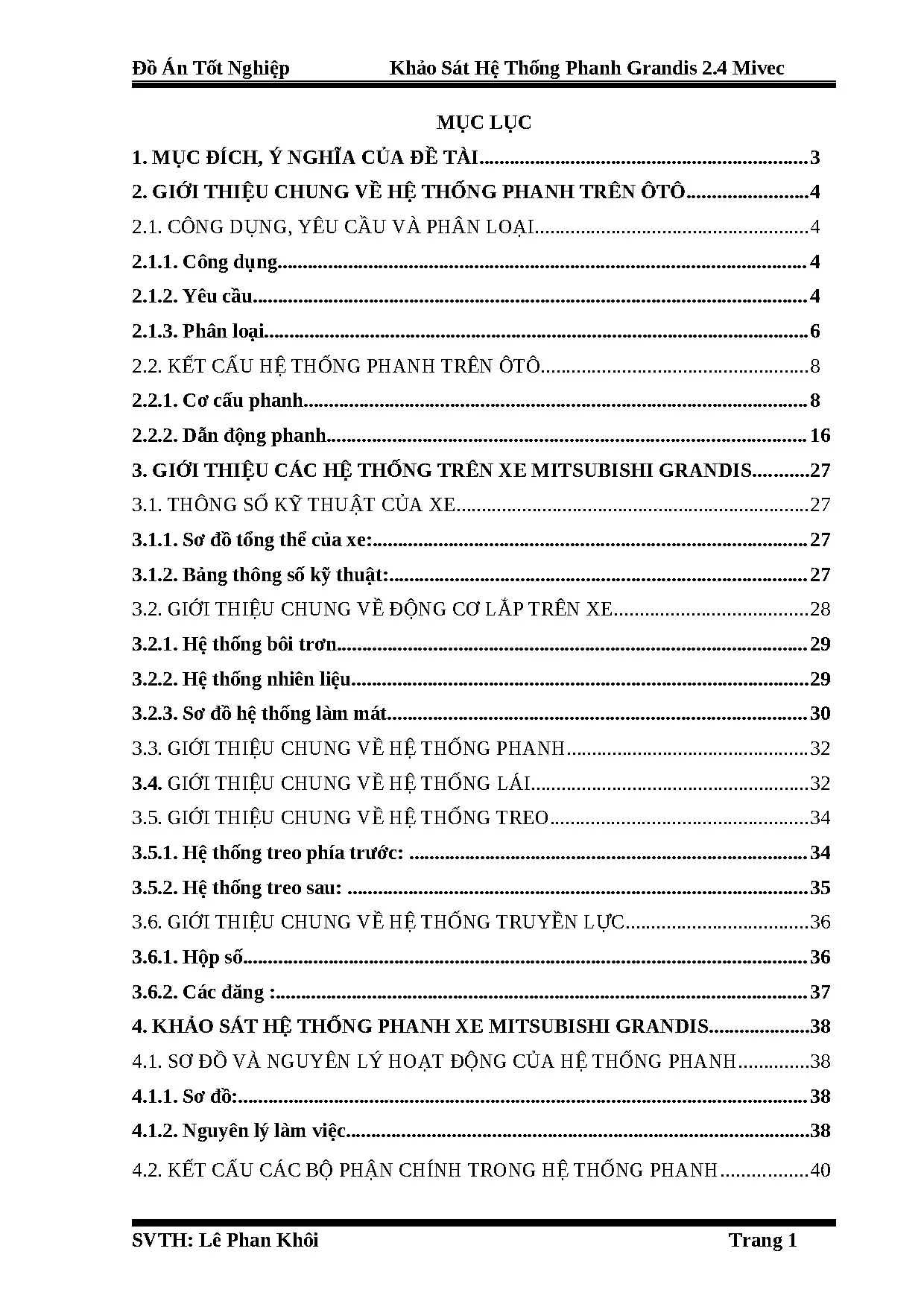

Đồ án tốt nghiệp cung cấp kiến thức toàn diện về hệ thống phanh xe Mitsubishi Grandis 2.4 MIVEC. Nó giúp người sử dụng tự tìm hiểu cấu trúc, nguyên lý làm việc và các biện pháp khắc phục hư hỏng. Đây là tài liệu chung hữu ích cho việc sử dụng và bảo dưỡng ô tô, đảm bảo an toàn trong mọi điều kiện giao thông.
1.2. Mục tiêu nghiên cứu chính
Mục tiêu chính là tính toán kiểm nghiệm hệ thống phanh, xác định momen phanh yêu cầu, tính toán các chỉ tiêu phanh như gia tốc chậm dần, thời gian phanh và quãng đường phanh. Ngoài ra, đồ án cũng tìm hiểu các hư hỏng thường gặp và biện pháp bảo dưỡng, sửa chữa hệ thống phanh.
II. Cấu trúc và thành phần hệ thống phanh ô tô
Hệ thống phanh ô tô được cấu thành từ nhiều bộ phận chính hoạt động phối hợp với nhau. Hệ thống này bao gồm cơ cấu phanh trước và sau, hệ thống ABS (Anti-lock Braking System), bộ phân phối lực phanh điện tử (EBD) và các linh kiện phụ trợ. Nguyên lý hoạt động dựa trên dẫn động thủy lực, khi người lái bấm bàn đạp phanh, lực được truyền đến các cơ cấu phanh để tạo ra momen phanh. Hệ thống ABS giúp ngăn ngừa hiện tượng bánh xe bị khóa, giảm khoảng cách phanh và tăng khả năng điều khiển. Việc hiểu rõ cấu trúc này là cơ sở để thực hiện tính toán kiểm hiệu quả.
2.1. Cơ cấu phanh trước và sau
Cơ cấu phanh trước thường sử dụng loại phanh đĩa với độ hiệu suất cao, chịu nhiệt tốt. Cơ cấu phanh sau có thể sử dụng phanh đĩa hoặc phanh tang trống. Tỷ lệ phân bố lực phanh giữa trước và sau được thiết kế sao cho đảm bảo độ ổn định hướng và hiệu quả phanh tối ưu trong mọi điều kiện.
2.2. Hệ thống ABS và EBD
Hệ thống ABS (Anti-lock Braking System) sử dụng cảm biến tốc độ bánh xe để phát hiện sự khóa bánh, sau đó điều chỉnh áp suất phanh tự động. Hệ thống EBD (Electronic Brakeforce Distribution) phân phối lực phanh điện tử, đảm bảo sự cân bằng và tăng hiệu quả phanh. Cả hai hệ thống này là các công nghệ hiện đại giúp tính toán kiểm các tham số phanh chính xác hơn.
III. Phương pháp tính toán kiểm nghiệm hệ thống phanh
Tính toán kiểm nghiệm hệ thống phanh là quy trình xác định xem hệ thống có đáp ứng các tiêu chuẩn an toàn hay không. Quá trình này bao gồm xác định momen phanh yêu cầu, tính toán momen phanh tối đa mà cơ cấu có thể sinh ra, và tính toán các chỉ tiêu phanh như gia tốc chậm dần, thời gian phanh và quãng đường phanh. Công thức tính gia tốc chậm dần được xác định dựa trên lực pháp tuyến, hệ số ma sát giữa bánh xe và mặt đường. Tính toán kiểm còn bao gồm việc xác định lực tác dụng lên bàn đạp phanh để đảm bảo sự phù hợp giữa yêu cầu lý thuyết và thực tế ứng dụng.
3.1. Xác định momen phanh yêu cầu
Momen phanh yêu cầu được tính toán dựa trên khối lượng xe, hệ số ma sát, và gia tốc chậm dần mong muốn. Công thức cơ bản là M = m × g × f × r, trong đó m là khối lượng, g là gia tốc trọng trường, f là hệ số ma sát, r là bán kính bánh xe. Tính toán kiểm bao gồm cả phanh trước và sau riêng biệt để đảm bảo phân bố lực hợp lý.
3.2. Tính toán các chỉ tiêu phanh chính
Gia tốc chậm dần (a) được tính từ công thức a = F/m. Thời gian phanh (t) được xác định từ v = a×t. Quãng đường phanh (s) được tính bằng s = v²/(2×a). Những chỉ tiêu này là cơ sở để đánh giá hiệu quả phanh, và phải thỏa mãn các tiêu chuẩn kỹ thuật quy định.
IV. Bảo dưỡng sửa chữa và kiểm tra hệ thống phanh
Bảo dưỡng hệ thống phanh định kỳ là biện pháp quan trọng để đảm bảo độ an toàn và kéo dài tuổi thọ các linh kiện. Các công việc bảo dưỡng bao gồm kiểm tra độ mài của má phanh, kiểm tra mức chất lỏng phanh, thay chất lỏng phanh, và kiểm tra toàn bộ hệ thống ABS. Các hư hỏng thường gặp gồm rò rỉ chất lỏng phanh, má phanh mài mòn, cấu trúc phanh bị biến dạng. Tính toán kiểm trong bảo dưỡng giúp xác định tình trạng thực tế của hệ thống. Việc sửa chữa phải được thực hiện bởi những người có kỹ năng chuyên môn, sử dụng phụ tùng chính hãng và tuân thủ tiêu chuẩn kỹ thuật.
4.1. Công việc bảo dưỡng định kỳ cần thiết
Kiểm tra bàn phanh, phanh trên xe cần được thực hiện định kỳ sau mỗi 10.000-15.000 km. Thay chất lỏng phanh sau 20.000-30.000 km hoặc theo hướng dẫn nhà sản xuất. Kiểm tra độ dày má phanh để đảm bảo không quá mòn. Kiểm tra hệ thống ABS bằng các thiết bị chẩn đoán chuyên dụng để phát hiện sớm các lỗi.
4.2. Sửa chữa và kiểm tra toàn bộ hệ thống
Khi hệ thống phanh có vấn đề, cần xác định nguyên nhân chính xác thông qua kiểm tra chi tiết từng bộ phận. Sửa chữa hư hỏng phải đúng tiêu chuẩn, sử dụng công cụ chuyên dụng. Sau sửa chữa, phải tiến hành kiểm tra toàn hệ thống bằng máy đo hiệu suất phanh để đảm bảo tính toán kiểm đạt yêu cầu an toàn.
