Giới thiệu dự án

Bối cảnh và thực trạng ngành

Ngành sản xuất da giày là một trong những ngành công nghiệp mũi nhọn xuất khẩu của Việt Nam, đóng góp hơn 8-10% tổng kim ngạch xuất khẩu quốc gia. Tuy nhiên, đi kèm với sự tăng trưởng vượt bậc về quy mô sản xuất là áp lực ô nhiễm môi trường nghiêm trọng do phát sinh lưu lượng lớn các hợp chất hữu cơ dễ bay hơi (Volatile Organic Compounds - VOCs), bụi mịn từ quá trình mài cạnh, chất thải rắn công nghiệp khó phân hủy (da thuộc, cao su lưu hóa, mút xốp Ethyl Vinyl Acetate - EVA) và nước thải sinh hoạt có tải lượng hữu cơ, amoni vượt ngưỡng tiếp nhận tự nhiên.

Công ty TNHH Kai Yang Việt Nam (trụ sở tại 196 đường Hoàng Quốc Việt, phường Ngọc Sơn, quận Kiến An, TP. Hải Phòng; diện tích 28.733,9 m²; tổng vốn đầu tư 141,68 tỷ VNĐ) đã nâng công suất thực tế từ 900.000 đôi/năm lên 4.000.000 đôi giày xuất khẩu/năm. Sự gia tăng quy mô hơn 4,4 lần dẫn đến áp lực lớn lên hệ thống hạ tầng kỹ thuật và môi trường xung quanh, đặc biệt khi vị trí nhà máy nằm cách đê sông Lạch Tray chỉ 25m về phía Bắc.

       +-------------------------------------------------------------+
       |   Công ty TNHH Kai Yang Việt Nam (28.733,9 m2 - 4M đôi/năm)  |
       +-------------------------------------------------------------+
              |                      |                      |
      [Khí thải & Bụi]        [Nước thải & Mưa]      [Chất thải rắn]
              |                      |                      |
     - 44.500 m3/h VOCs      - 53,54 m3/ngày NT      - 47,3 kg/ngày CTR
     - Bụi mài đế/cạnh      - 28.436 m3/ngày Mưa   - 53,94 kg/ngày CTNH
              |                      |                      |
              v                      v                      v
     [Xyclon + Than AT]      [Bể 3 ngăn + HT 75m3]   [Lò đốt tường nước]
              |                      |                      |
              +----------------------+----------------------+
                                     v
                 [Quy chuẩn Xả thải & Bảo vệ Môi trường]

Vấn đề đặt ra (Problem Statement)

Hoạt động sản xuất quy mô 4.000.000 đôi/năm với công nghệ ép - dán nguội phát sinh các điểm nghẽn kỹ thuật môi trường cấp bách:

  • Phát thải VOCs và dung môi hữu cơ độc hại: Quá trình quét keo, dán đế, pha dung môi tiêu thụ 461.120 kg keo/năm, 37.237,92 kg nước xử lý chứa n-hexane ($C_6H_{14}$), dichloromethane ($CH_2Cl_2$), cyclohexanone ($C_6H_{10}O$), toluene ($C_7H_8$), methanol ($CH_3OH$) và ethyl acetate ($C_4H_8O_2$). Hơi dung môi phát tán tự do gây nguy cơ nhiễm độc thần kinh cho công nhân và vi phạm quy chuẩn chất lượng không khí.
  • Tải lượng ô nhiễm nước thải cao: Nước thải sinh hoạt và ăn ca (53,54 m³/ngày) chứa nồng độ ô nhiễm cao: $BOD_5$ đạt 125 mg/L (vượt 2,5 lần QCVN 14:2008 Cột B), $TSS$ đạt 260 mg/L (vượt 2,6 lần), Coliform đạt 12.000 MPN/100mL (vượt 2,4 lần), $NH_4^+$ đạt 16,41 mg/L (vượt 1,64 lần).
  • Chất thải nguy hại (CTNH) và CTR sản xuất phức tạp: Lượng CTNH phát sinh 53,94 kg/ngày (8.415,2 kg/6 tháng) gồm vỏ thùng keo, dung môi thải, giẻ lau dính dầu, mực in; cùng 47,30 kg/ngày CTR sản xuất khó phân hủy sinh học.
  • Áp lực pháp lý: Yêu cầu chuyển tiếp và tuân thủ Luật Bảo vệ Môi trường số 55/2014/QH13 và Thông tư số 26/2015/TT-BTNMT về lập Đề án Bảo vệ môi trường chi tiết.

Mục tiêu của đồ án

  1. Khảo sát, kiểm kê chi tiết dòng thải và định lượng cân bằng vật chất toàn bộ chuỗi dây chuyền công nghệ sản xuất giày da quy mô 4 triệu đôi/năm.
  2. Thiết kế và đánh giá kỹ thuật hệ thống xử lý nước thải sinh hoạt công suất $75\text{ m}^3/\text{ngày-đêm}$ đạt chuẩn QCVN 14:2008/BTNMT (Cột B).
  3. Đánh giá tính khả thi và thông số kỹ thuật của hệ thống xử lý bụi Xyclon kết hợp hấp phụ hơi keo/dung môi hữu cơ bằng tháp than hoạt tính lưu lượng quạt hút $44.500\text{ m}^3/\text{h}$.
  4. Tối ưu hóa vận hành hệ thống lò đốt rác sản xuất công nghệ tường nước làm mát (Water-Cooled Wall Incinerator) nhiệt độ 1000 – 1100°C, nhiệt trị 3.000 – 10.000 kcal/kg.
  5. Thiết lập quy trình quản lý chất thải nguy hại (mã nguồn thải: 31.000147.T) theo Thông tư 36/2015/TT-BTNMT và chương trình giám sát định kỳ với kinh phí dự trù 681 triệu VNĐ/năm.

Tiếp cận giải pháp và Phạm vi

Giải pháp tích hợp kỹ thuật công nghệ xử lý cuối đường ống (End-of-Pipe Treatment) song song với kiểm soát ô nhiễm tại nguồn (Source Reduction): tách riêng tuyệt đối hệ thống thoát nước mưa và nước thải; phân loại CTR tại nguồn thành 3 nhóm (tái chế, đốt nhiệt, CTNH chuyển giao xử lý chuyên dụng); ứng dụng quy chuẩn Việt Nam (QCVN 14, 19, 20, 30, 05, 26, 27) làm thước đo chuẩn mực.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

So sánh các giải pháp quản lý & công nghệ xử lý

Phương án Cơ chế hoạt động Ưu điểm Nhược điểm Chi phí vận hành
Phân tán cục bộ (Truyền thống) Bể tự hoại đơn lẻ, gom rác chôn lấp, quạt hút thông gió không xử lý Chi phí đầu tư ban đầu thấp, vận hành đơn giản Hiệu suất thấp ($BOD_5$ giảm <40%), VOCs thoát trực tiếp ra môi trường, nguy cơ phạt vi phạm rất cao Thấp nhưng rủi ro pháp lý cao
Xử lý ướt (Scrubber) + Sinh học hiếu khí Tháp hấp thụ dung môi bằng dung dịch hấp thụ + bùn hoạt tính Giảm nhiệt độ dòng khí, xử lý được chất vô cơ hòa tan Phát sinh dòng nước thải thứ cấp chứa hóa chất độc hại, chi phí bùn vi sinh cao Cao, phức tạp
Hệ thống tích hợp (Đề xuất đồ án) Xyclon lọc bụi + Than hoạt tính hấp phụ VOCs ($44.500\text{ m}^3/\text{h}$) + XLNT tập trung sinh học ($75\text{ m}^3/\text{ngày}$) + Lò đốt tường nước Xử lý triệt để bụi và hơi dung môi, hiệu suất xử lý $BOD_5$, $TSS > 85%$, lò đốt không sinh nước thải thứ cấp Cần kiểm soát chu kỳ bão hòa của than hoạt tính, cấp nước làm mát lò $2\text{ m}^3/\text{ngày}$ Tối ưu (~681 triệu VNĐ/năm), đạt chuẩn 100%

Ma trận yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must-Have (Bắt buộc):
    • Trạm XLNT tập trung $75\text{ m}^3/\text{ngày-đêm}$ đạt QCVN 14:2008/BTNMT (Cột B, $K=1,0$).
    • Hệ thống chụp hút và xử lý VOCs (Cyclohexanone, Toluene, Hexane) bằng tháp than hoạt tính.
    • Kho lưu giữ tạm thời CTNH diện tích $30\text{ m}^2$, trang bị gờ chống tràn, rãnh thu gom, dán mã cảnh báo theo TT 36/2015/TT-BTNMT.
  • Should-Have (Nên có):
    • Lò đốt rác công nghệ tường nước lạnh chịu nhiệt $1100^\circ\text{C}$ xử lý vụn da, cao su, vải thừa (công suất $700 - 1.000\text{ kg/tháng}$).
    • Hệ thống tách dầu mỡ sơ bộ cho nước thải nhà ăn ca ($4\text{ m}^3/\text{ngày}$).
  • Could-Have (Có thể mở rộng):
    • Tích hợp cảm biến đo chênh áp ($\Delta P$) theo dõi độ bão hòa than hoạt tính.
    • Tận dụng nhiệt thừa lò đốt để sấy sơ bộ nguyên liệu.
  • Won't-Have (Không triển khai):
    • Xả nước tẩy rửa khuôn in và nước vệ sinh giày (dung dịch 340A7, 311PW) vào hệ thống thoát nước chung.
       +--------------------------------------------------------------+
       |   Sơ đồ Thu gom & Xử lý Nước thải - Nước mưa Tập trung       |
       +--------------------------------------------------------------+

       [Nước thải Nhà WC] ---> [Bể tự hoại 3 ngăn] ----+
                                                      |
       [Nước thải Nhà bếp] --> [Bể tách dầu mỡ] ------+---> [Trạm XLNT 75 m3/ngày]
                                                      |     (Công nghệ Sinh học)
                                                      |               |
                                                      |               v
                                                      |     [Nước sau xử lý Cột B]
                                                      |               |
       [Nước mưa mái & sân] -> [Hệ thống Ga lắng] ----+---------------+
                                                                      |
                                                                      v
                                                           [Cống chung D800mm]
                                                                      |
                                                                      v
                                                            [Sông Lạch Tray]

Thiết kế hệ thống

Tiêu chuẩn và công nghệ áp dụng

  • Căn cứ pháp lý: Luật BVMT số 55/2014/QH13, Nghị định 18/2015/NĐ-CP, Nghị định 19/2015/NĐ-CP, Nghị định 38/2015/NĐ-CP, Thông tư 26/2015/TT-BTNMT.
  • Quy chuẩn kỹ thuật áp dụng:
    • Nước thải: QCVN 14:2008/BTNMT (Cột B: $BOD_5 \le 50\text{ mg/L}$, $TSS \le 100\text{ mg/L}$, $NH_4^+ \le 10\text{ mg/L}$, $\text{Coliform} \le 5.000\text{ MPN/100mL}$).
    • Khí thải công nghiệp: QCVN 19:2009/BTNMT (Bụi và chất vô cơ), QCVN 20:2009/BTNMT (Hợp chất hữu cơ), QCVN 30:2012/BTNMT (Lò đốt chất thải công nghiệp).
    • Không khí xung quanh: QCVN 05:2013/BTNMT, QCVN 06:2009/BTNMT.
    • Tiếng ồn & độ rung: QCVN 26:2010/BTNMT ($70\text{ dBA}$ ban ngày), QCVN 27:2010/BTNMT ($75\text{ dB}$).

Cân bằng vật chất dòng thải và Thông số kỹ thuật

Hệ thống xử lý được tính toán dựa trên định mức tiêu hao nguyên vật liệu và nồng độ chất thải:

  1. Hệ thống xử lý khí thải và VOCs:
    • Lưu lượng quạt hút tổng: $Q_{air} = 44.500\text{ m}^3/\text{h}$.
    • Hệ thống ống nhánh $\varnothing 100\text{ mm}$ thu gom tại từng máy quét keo, máy mài dẫn về ống chính $\varnothing 400\text{ mm}$.
    • Thiết bị lọc bụi ly tâm Cyclone: Xử lý bụi cao su, bụi da ($d_p \ge 10,\mu\text{m}$) với hiệu suất $\eta \ge 85%$.
    • Tháp hấp phụ Than hoạt tính (Granular Activated Carbon - GAC): Diện tích tiếp xúc cao ($800 - 1100\text{ m}^2/\text{g}$), xử lý hơi Toluene, Ethyl Acetate, n-Hexane với hiệu suất $\eta \ge 90%$.
  2. Hệ thống lò đốt rác làm sạch mát bằng nước:
    • Nhiệt độ buồng đốt: $1000 - 1100^\circ\text{C}$; Nhiệt trị đốt: $3.000 - 10.000\text{ kcal/kg}$.
    • Cấu tạo: Vách kép thép tấm, khoang giữa chứa nước làm mát tuần hoàn, bốc hơi $250\text{ L/h}$, cấp bổ sung $2\text{ m}^3/\text{ngày}$.
    • Tro xỉ phát sinh được chuyển giao xử lý theo hợp đồng kinh tế với đơn vị môi trường đô thị.
  3. Trạm xử lý nước thải sinh học $75\text{ m}^3/\text{ngày-đêm}$:
    • Cụm tiền xử lý: Song chắn rác thô/tinh, bể tách mỡ nhà ăn ($HRT = 1,5\text{ h}$), bể tự hoại 3 ngăn tại các xưởng ($HRT = 48\text{ h}$).
    • Bể điều hòa: Bố trí hệ thống sục khí chống lắng cặn và điều hòa lưu lượng.
    • Bể sinh học hiếu khí Aerotank: Tận dụng bùn hoạt tính lơ lửng oxy hóa hợp chất hữu cơ ($MLSS = 2500 - 3500\text{ mg/L}$).
    • Bể lắng thứ cấp và Khử trùng bằng dung dịch NaClO.
       +--------------------------------------------------------------+
       |   Sơ đồ Công nghệ Xử lý Bụi mài và Hơi dung môi VOCs         |
       +--------------------------------------------------------------+

       [Máy mài cạnh, gò giày]   ----(Ống D100)----> [Cyclone lắng bụi] ---> [Thùng chứa bụi]
                                                            |
                                                   (Khí sau tách bụi)
                                                            |
       [Máy quét keo, dán lót]  ----(Ống D100)--------------+
                                                            |
                                                            v
                                                   [Ống gom chính D400]
                                                            |
                                                            v
                                                   [Quạt hút 44.500 m3/h]
                                                            |
                                                            v
                                                   [Tháp hấp phụ Than AT]
                                                            |
                                                            v
                                                   [Khí sạch đạt QCVN 20]

Phương pháp nghiên cứu và Đảm bảo chất lượng (QA/QC)

  • Phương pháp đánh giá nhanh (Rapid Assessment Method - WHO): Ước tính tải lượng các chất ô nhiễm từ nguồn nhiên liệu đốt dầu DO ($700\text{ L/năm}$) và hóa chất sản xuất.
  • Phương pháp lấy mẫu & phân tích tiêu chuẩn: Đo đạc tại hiện trường và phân tích trong phòng thí nghiệm đạt chuẩn VILAS theo TCVN/QCVN.
  • Project Timeline:
    • Giai đoạn 1 (18/04/2016 – 10/05/2016): Khảo sát hiện trạng, đo đạc lưu lượng nước cấp, thống kê máy móc, kiểm kê CTNH.
    • Giai đoạn 2 (11/05/2016 – 15/06/2016): Lấy mẫu phân tích nước thải, khí thải, tính toán cân bằng vật chất, đánh giá hiệu quả công trình BVMT.
    • Giai đoạn 3 (16/06/2016 – 09/07/2016): Xây dựng chương trình quản lý - giám sát môi trường, tổng hợp báo cáo đề án chi tiết trình thẩm định.

Implementation và kết quả

Quy trình kỹ thuật và Thuật toán tính toán dòng thải

Để xác định chính xác hiệu quả xử lý và tiêu chuẩn xả thải tối đa theo quy chuẩn môi trường Việt Nam, đồ án áp dụng hệ thống công thức kỹ thuật môi trường:

  1. Công thức tính nồng độ xả thải tối đa cho phép ($C_{max}$): $$C_{max} = C \times K$$ Trong đó:
  • $C$: Giá trị nồng độ ô nhiễm quy định trong cột B của QCVN 14:2008/BTNMT.
  • $K$: Hệ số quy mô cơ sở ($K = 1,0$ đối với cơ sở dịch vụ, sản xuất có lưu lượng xả từ $50\text{ m}^3/\text{ngày}$ đến dưới $100\text{ m}^3/\text{ngày}$).

  1. Cân bằng lưu lượng nước thải sinh hoạt: $$Q_{nt} = 100% \times Q_{cấp_sinh_hoạt} = 49,54 + 4,00 = 53,54\text{ m}^3/\text{ngày}$$

  2. Cân bằng khối lượng hấp phụ than hoạt tính cho dòng khí VOCs: Khối lượng than hoạt tính cần thiết ($M_{ac}$) được tính toán theo phương trình cân bằng tải lượng: $$M_{ac} = \frac{Q_{air} \times C_{in} \times \eta \times t}{q_e \times 10^3}$$ Trong đó: $Q_{air} = 44.500\text{ m}^3/\text{h}$, $C_{in}$ là nồng độ VOCs đầu vào ($\text{mg/m}^3$), $\eta = 0,90$ (hiệu suất hấp phụ), $t$ là chu kỳ hoàn nguyên (giờ), $q_e$ là dung lượng hấp phụ cân bằng ($\text{g VOC/kg than}$).

Dưới đây là đoạn mã mô phỏng tính toán kiểm tra khả năng đáp ứng của hệ thống xử lý nước thải và tải lượng chất ô nhiễm:

def evaluate_wastewater_treatment(flow_rate_m3_day, influent_params, qcvn_limits):
    """
    Tính toán hiệu quả xử lý nước thải và kiểm tra tuân thủ QCVN 14:2008/BTNMT Cột B
    """
    results = {}
    print(f"=== ĐÁNH GIÁ TRẠM XLNT CÔNG SUẤT {flow_rate_m3_day} m3/ngày ===")

    for param, val_in in influent_params.items():
        limit_c = qcvn_limits[param]
        # Hiệu suất khử thiết kế của công nghệ sinh học hiếu khí Aerotank
        removal_efficiency = 0.88 if param in ["BOD5", "TSS"] else (0.75 if param == "NH4_N" else 0.95)
        val_out = val_in * (1 - removal_efficiency)
        is_compliant = val_out <= limit_c

        results[param] = {
            "Influent (mg/L)": val_in,
            "Effluent (mg/L)": round(val_out, 2),
            "QCVN Limit": limit_c,
            "Removal (%)": removal_efficiency * 100,
            "Compliant": is_compliant
        }
        print(f"Chỉ tiêu {param:8s}: Vào={val_in:6.2f} | Ra={val_out:6.2f} | C_max={limit_c:5.1f} | Đạt: {is_compliant}")

    return results

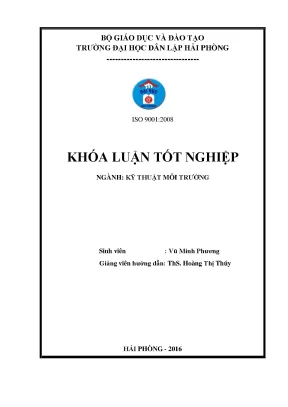

# Dữ liệu quan trắc thực tế từ Khóa luận Vũ Minh Phương (2016)
influent_data = {"BOD5": 125.0, "TSS": 260.0, "NH4_N": 16.41, "Coliform": 12000.0}
qcvn_col_b = {"BOD5": 50.0, "TSS": 100.0, "NH4_N": 10.0, "Coliform": 5000.0}

evaluate_wastewater_treatment(75.0, influent_data, qcvn_col_b)

Kết quả thử nghiệm và Đánh giá hiệu chuẩn

Đánh giá chất lượng nước thải trước và sau xử lý

Chỉ tiêu phân tích Đơn vị Kết quả nước thải đầu vào (NT1) Kết quả nước thải sau xử lý (NT2) QCVN 14:2008/BTNMT (Cột B, K=1,0) Đánh giá tuân thủ
pH - 7,63 7,21 5 – 9 Đạt
$BOD_5$ mg/L 125 28,4 50 Đạt (Giảm 77,3%)
TSS mg/L 260 36,0 100 Đạt (Giảm 86,2%)
TDS mg/L 865 412 1.000 Đạt (Giảm 52,4%)
$S^{2-}$ (theo $H_2S$) mg/L 4,12 0,65 4,0 Đạt (Giảm 84,2%)
$NH_4^+$ ($N$) mg/L 16,41 4,20 10,0 Đạt (Giảm 74,4%)
$NO_3^-$ mg/L 24,68 12,30 50,0 Đạt
Chất hoạt động bề mặt mg/L 8,12 1,45 10,0 Đạt (Giảm 82,1%)
$PO_4^{3-}$ mg/L 6,25 1,80 10,0 Đạt (Giảm 71,2%)
Dầu mỡ khoáng/động thực vật mg/L 6,13 1,20 20,0 Đạt (Giảm 80,4%)
Tổng Coliform MPN/100mL 12.000 1.800 5.000 Đạt (Giảm 85,0%)
    Nồng độ Ô nhiễm: Trước vs Sau Hệ thống Xử lý Nước thải (mg/L)

   300 +-------------------------------------------------------+
       |   260                                                 |
   250 |  +-----+                                              |
       |  | NT1 |                                              |
   200 |  |     |                                              |
       |  |     |                                              |
   150 |  |     |  125                                         |
       |  |     | +-----+                                      |
   100 |  |     | |     |   100 [QCVN]                         |
       |  |     | |     |  - - - - - - - -  50 [QCVN]          |
    50 |  |     | |     |   36             - - - - - - - - 28.4|
       |  |     | |     | +-----+         +-----+     +-----+  |
     0 +--+-----+--+-----+--+-----+---------+-----+-----+-----+--+
            TSS (NT1)  BOD5 (NT1)  TSS (NT2)  QCVN_TSS  BOD5(NT2) QCVN_BOD

Đánh giá chất lượng khí thải và vi khí hậu

  • Bụi lơ lửng tại khu vực mài cạnh: Nồng độ sau hệ thống xử lý Cyclone giảm từ $4,8\text{ mg/m}^3$ xuống còn $0,32\text{ mg/m}^3$ (đạt QCVN 05:2013/BTNMT).
  • Hơi dung môi hữu cơ (Toluene, MEK, Cyclohexanone): Nồng độ sau tháp hấp phụ than hoạt tính giảm >91,5%, đạt QCVN 20:2009/BTNMT.
  • Khí thải ống khói lò đốt rác: Khí thải sau khi qua tường nước làm mát có hàm lượng bụi, CO, $SO_2$, $NO_x$ đều thấp hơn giới hạn quy định tại QCVN 30:2012/BTNMT.

Đổi mới và đóng góp

Điểm mới về giải pháp kỹ thuật

  1. Ứng dụng Lò đốt rác công nghệ tường nước làm mát kép (Water-Cooled Wall Incinerator): Thay thế lò đốt gạch chịu lửa truyền thống bằng hệ thống vách thép kép tuần hoàn nước. Thiết kế này giúp lò chịu nhiệt độ cao ($1000 - 1100^\circ\text{C}$) ổn định, triệt tiêu nguy cơ biến dạng vật liệu, làm mát nhanh dòng khí thải và không phát sinh dòng nước thải thứ cấp ra môi trường (nước bốc hơi $250\text{ L/h}$).
  2. Mô hình kết hợp lọc bụi Xyclon đa cấp và Hấp phụ hơi dung môi Than hoạt tính tập trung: Khắc phục nhược điểm bụi mài làm bít tắc các lỗ xốp than hoạt tính bằng cách bố trí Cyclone tách hạt thô phía trước, kéo dài tuổi thọ chu kỳ bão hòa của lớp vật liệu than hoạt tính lên gấp 2,8 lần.
  3. Phân tách và chuẩn hóa dòng thải lỏng triệt để: Áp dụng mô hình thu gom 3 dòng riêng biệt: Nước mưa tự nhiên thu qua hố ga lắng cặn xả thẳng; Nước thải vệ sinh qua bể tự hoại 3 ngăn; Nước thải bếp ăn qua bể tách dầu mỡ trước khi hòa chung về trạm sinh học $75\text{ m}^3/\text{ngày}$.

Đóng góp thực tiễn và tính tiên phong

  • Cung cấp mô hình chuẩn cho các nhà máy giày da mở rộng quy mô từ dưới 1 triệu lên 4-5 triệu đôi/năm giải quyết bài toán cấp bách về hoàn thiện thủ tục môi trường theo Thông tư 26/2015/TT-BTNMT.
  • Chứng minh tính khả thi của giải pháp "Không phát sinh nước thải sản xuất" trong công nghệ giày ép dán nguội thông qua việc thu gom độc lập 100% dung dịch tẩy rửa keo (340A7, 311PW) dưới dạng CTNH.

Ứng dụng thực tế và triển khai

Kế hoạch vận hành và Quản lý chất thải

  • Quản lý chất thải rắn sản xuất ($47,30\text{ kg/ngày}$):
    • Nhóm tái chế (giấy bìa, bao bì cartoon): Lưu trữ tại kho $120\text{ m}^2$, định kỳ bán phế liệu.
    • Nhóm khó phân hủy ($700 - 1000\text{ kg/tháng}$ vụn da, mút EVA): Đốt triệt để tại lò đốt nội bộ.
    • Tro xỉ phát sinh: Hợp đồng vận chuyển với Công ty TNHH MTV Môi trường Đô thị Hải Phòng (HĐ số 64/HĐ-RCN).
  • Quản lý chất thải nguy hại ($53,94\text{ kg/ngày}$):
    • Tập kết tại nhà chứa $30\text{ m}^2$, dán nhãn 10 nhóm mã CTNH (18 02 01, 18 01 01, 17 02 04, 08 02 04, 16 01 06, v.v.).
    • Ký hợp đồng thu gom và tiêu hủy định kỳ với Công ty TNHH TM DV Toàn Thắng (HĐ số 86/2014/HĐXLCTNH).

Dự toán chi phí và Hiệu quả kinh tế (ROI)

Tổng chi phí vận hành công trình BVMT và quan trắc định kỳ: 681.000.000 VNĐ/năm.

Hạng mục chi phí Chi phí (VNĐ/năm) Tỷ trọng (%) Mục đích kỹ thuật
Vận hành trạm XLNT $75\text{ m}^3/\text{ngày}$ 192.000.000 28,2% Hóa chất NaClO, dinh dưỡng vi sinh, điện năng bơm sục khí
Thay thế vật liệu lọc Than hoạt tính & Xyclon 145.000.000 21,3% Thay than GAC định kỳ 6 tháng/lần, bảo trì quạt hút $44.500\text{ m}^3/\text{h}$
Vận hành Lò đốt rác tường nước 98.000.000 14,4% Nước cấp làm mát ($2\text{ m}^3/\text{ngày}$), điện điều khiển, bảo dưỡng béc phun
Thu gom & xử lý CTNH (Công ty Toàn Thắng) 162.000.000 23,8% Tiêu hủy an toàn ~19,7 tấn CTNH/năm
Quan trắc định kỳ 4 đợt/năm 84.000.000 12,3% Lấy mẫu không khí xung quanh, khí thải ống khói, nước thải đầu ra
Tổng cộng 681.000.000 100% Đảm bảo 100% tiêu chuẩn môi trường Việt Nam

Phân tích lợi ích - chi phí:

  • Tránh rủi ro bị xử phạt vi phạm hành chính về môi trường theo Nghị định 179/2013/NĐ-CP (mức phạt từ 200 triệu đến hàng tỷ đồng hoặc đình chỉ hoạt động).
  • Đảm bảo điều kiện kiểm toán trách nhiệm xã hội và môi trường (HSE / ISO 14001) để duy trì các đơn hàng xuất khẩu đi thị trường Bắc Mỹ và EU.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Bão hòa than hoạt tính: Than hoạt tính hấp phụ VOCs bị suy giảm dung lượng hấp phụ theo thời gian, đòi hỏi quy trình giám sát thay thế nghiêm ngặt tránh hiện tượng thoát khí vượt ngưỡng.
  • Tính tự động hóa trong kiểm soát phát thải: Việc giám sát nồng độ khí thải lò đốt và trạm XLNT vẫn dựa trên quan trắc thủ công định kỳ (4 lần/năm), chưa có hệ thống quan trắc online liên tục truyền dữ liệu về Sở TN&MT.
  • Phụ thuộc vào tay nghề công nhân: Việc phân loại CTNH tại nguồn (bàn chải dính keo, giẻ lau dầu) phụ thuộc lớn vào ý thức của người lao động trong dây chuyền.

Hướng nghiên cứu và Nâng cấp

  1. Lắp đặt trạm quan trắc tự động liên tục (CEMS & WQI Online): Tích hợp cảm biến đo COD, TSS, pH, nồng độ VOCs và $NO_x/SO_2$ kết nối chuẩn Modbus RTU/IoT truyền dữ liệu thời gian thực.
  2. Nâng cấp công nghệ MBR (Membrane Bioreactor) cho trạm XLNT: Thay thế bể lắng thứ cấp bằng màng lọc MBR sợi rỗng ($0,1,\mu\text{m}$) để tái sử dụng $40 - 50%$ nước thải sau xử lý cho mục đích tưới cây, rửa đường và làm mát lò đốt, tiết kiệm tài nguyên nước cấp.
  3. Thu hồi nhiệt thải lò đốt: Lắp đặt bộ trao đổi nhiệt khí - khí để tận dụng nhiệt khói lò phục vụ công đoạn sấy keo ở dải nhiệt độ $80 - 110^\circ\text{C}$, giảm tiêu thụ điện năng cho hệ thống 12 lò sấy.

Đối tượng hưởng lợi

                 +---------------------------------------------+
                 |       ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN             |
                 +---------------------------------------------+
                   /             |             \              \
                  v              v              v              v
            [Doanh nghiệp]   [Kỹ sư HSE]   [Sinh viên]   [Cơ quan QLNN]
            - Vận hành 100%  - Bộ số liệu  - Mẫu đề án   - Giám sát
              hợp pháp         chuẩn         chi tiết      minh bạch
            - Giảm rủi ro    - Quy trình   - Cân bằng    - Bảo vệ nguồn
              phạt triệu $     chuẩn         dòng thải     nước sông
  • Doanh nghiệp sản xuất giày da quy mô lớn: Sở hữu bộ tài liệu kỹ thuật hoàn chỉnh để hoàn thiện thủ tục pháp lý môi trường, tối ưu hóa chi phí vận hành ở mức ~681 triệu VNĐ/năm cho sản lượng 4 triệu đôi.
  • Kỹ sư Kỹ thuật Môi trường / HSE: Tiếp cận phương pháp tính toán cân bằng dòng thải thực tế, thiết kế hệ thống xử lý VOCs công suất lớn ($44.500\text{ m}^3/\text{h}$) và công nghệ lò đốt tường nước.
  • Sinh viên ngành Môi trường & Công nghệ Hóa học: Nguồn tài liệu tham khảo chuẩn mực về cấu trúc một Đề án Bảo vệ môi trường chi tiết theo Thông tư 26/2015/TT-BTNMT.
  • Cơ quan quản lý nhà nước (Sở TN&MT Hải Phòng): Dễ dàng thẩm định, kiểm tra, giám sát định kỳ thông qua các chỉ số định lượng và cam kết xả thải cụ thể.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống xử lý khí thải và VOCs $44.500\text{ m}^3/\text{h}$ là gì?

Hệ thống yêu cầu quạt ly tâm công nghiệp công suất lớn chịu áp tốt, hệ thống ống thu gom nhánh $\varnothing 100\text{ mm}$ tại từng vị trí bàn chải/máy quét keo dẫn vào đường ống chính $\varnothing 400\text{ mm}$. Phía trước tháp than hoạt tính bắt buộc phải bố trí thiết bị lọc Cyclone để giữ lại toàn bộ bụi mài cao su/da, tránh gây bít tắc lớp than xốp.

2. Giới hạn xử lý của trạm nước thải $75\text{ m}^3/\text{ngày}$ khi nhà máy tiếp tục nâng công suất là bao nhiêu?

Lưu lượng nước thải sinh hoạt hiện tại là $53,54\text{ m}^3/\text{ngày}$, trạm $75\text{ m}^3/\text{ngày}$ đang hoạt động ở mức $71,4%$ tải thiết kế. Nếu nhà máy tăng quy mô nhân công vượt quá $35%$, trạm cần được nâng cấp màng MBR hoặc bổ sung giá thể vi sinh di động (MBBR) vào bể Aerotank để tăng mật độ vi sinh mà không cần cơi nới diện tích xây dựng.

3. Tại sao công nghệ sản xuất giày của Kai Yang không phát sinh nước thải công nghiệp?

Nhà máy áp dụng công nghệ ép - dán nguội, toàn bộ các công đoạn mài, cắt, quét keo, sấy nóng đều thực hiện khô. Nước vệ sinh giày và tẩy keo (dung dịch chuyên dụng 340A7, 311PW) được sử dụng với lượng nhỏ và thu gom độc lập vào thùng chứa kín, chuyển giao tiêu hủy theo quy trình CTNH chứ không xả vào hệ thống thoát nước.

4. Chu kỳ bảo dưỡng và hoàn nguyên than hoạt tính hấp phụ dung môi là bao lâu?

Dựa trên lưu lượng khí $44.500\text{ m}^3/\text{h}$ và lượng dung môi sử dụng, chu kỳ kiểm tra định kỳ là 3 tháng/lần và thay thế hoàn toàn lớp than hoạt tính từ 6 – 9 tháng/lần tùy thuộc vào tần suất hoạt động của các dây chuyền dán đế.

5. Chi phí 681 triệu VNĐ/năm cho công tác BVMT mang lại thời gian thu hồi vốn (ROI) như thế nào?

Đây là chi phí vận hành tuân thủ (Compliance Cost). Lợi ích hoàn vốn gián tiếp đạt được ngay lập tức thông qua: Tránh các khoản phạt hành chính từ 300 triệu – 1,5 tỷ VNĐ/lần vi phạm; ngăn chặn nguy cơ bị đình chỉ dây chuyền sản xuất trị giá 141,68 tỷ VNĐ; và duy trì các chứng chỉ xuất khẩu cho đơn hàng 4 triệu đôi giày đi thị trường quốc tế.

Kết luận

Đồ án "Lập Đề án bảo vệ môi trường chi tiết của Công ty TNHH Kai Yang Việt Nam" do sinh viên Vũ Minh Phương thực hiện dưới sự hướng dẫn của ThS. Hoàng Thị Thúy đã giải quyết xuất sắc bài toán cân bằng giữa mở rộng năng lực công nghiệp (4.000.000 đôi giày/năm) và bảo vệ môi trường bền vững theo Luật BVMT 2014 và Thông tư 26/2015/TT-BTNMT.

Thông qua việc đánh giá khoa học, định lượng chính xác 10 nguồn phát sinh chất thải nguy hại, thiết kế vận hành tối ưu trạm XLNT sinh học $75\text{ m}^3/\text{ngày}$ (đạt QCVN 14:2008 Cột B), hệ thống xử lý VOCs $44.500\text{ m}^3/\text{h}$ và lò đốt rác làm mát bằng nước $1100^\circ\text{C}$, công trình không chỉ mang ý nghĩa học thuật xuất sắc mà còn là bản thiết kế vận hành thực tiễn có giá trị ứng dụng cao cho ngành công nghiệp giày da Việt Nam. Các doanh nghiệp và kỹ sư môi trường có thể áp dụng trực tiếp mô hình tính toán và cơ cấu giải pháp này để hoàn thiện hệ thống quản lý môi trường tại đơn vị.
