Giới thiệu dự án

Tài nguyên nước đóng vai trò then chốt trong phát triển kinh tế - xã hội và bảo đảm an sinh cộng đồng. Tại vùng kinh tế trọng điểm phía Nam, đặc biệt là Thành phố Hồ Chí Minh (TP.HCM), tốc độ đô thị hóa và công nghiệp hóa nhanh chóng đã gây áp lực nặng nề lên chất lượng môi trường nước mặt (lưu vực hệ thống sông Đồng Nai - Sài Gòn) và hệ thống nước ngầm tầng nông lẫn tầng sâu. Theo thống kê thủy văn, lượng nước mặt chiếm 70% bề mặt Trái Đất nhưng 97% là nước mặn; lượng nước ngọt khả dụng cho sinh hoạt của nhân loại chỉ chiếm khoảng 0,003%. Tại Việt Nam, mạng lưới sông ngòi có 2.360 con sông với tổng lưu lượng hàng năm lớn, song phân bố dòng chảy theo mùa không đồng đều và chịu tác động mạnh bởi nước thải đô thị (ước tính đô thị 1 triệu dân thải ra trung bình 100.000 m³/ngày đêm nước thải sinh hoạt) và công nghiệp.

Vấn đề cấp thiết đặt ra là chất lượng nước nguồn suy giảm với các chỉ số ô nhiễm hữu cơ (COD, BOD₅), vi sinh (Coliforms), hàm lượng kim loại nặng (Fe, Mn), độ đục, độ cứng và các khí hòa tan gây xâm thực ($CO_2, H_2S$). Do đó, đề tài "Nghiên cứu, khảo sát và đánh giá công nghệ xử lý nước cấp tại các nhà máy nước trọng điểm trên địa bàn TP.HCM" được thực hiện nhằm phân tích chuyên sâu cơ chế hóa lý, quy trình vận hành và đánh giá hiệu năng xử lý nước mặt và nước ngầm.

                  +------------------------------------------------------+
                  |                   NGUỒN NƯỚC CẤP                     |
                  +--------------------------+---------------------------+
                                             |
                     +-----------------------+-----------------------+
                     |                                               |
                     v                                               v
        +--------------------------+                   +--------------------------+
        |   Nước mặt (Sông ĐN-SG)  |                   |    Nước ngầm (Tân Bình)  |
        | - Độ đục: 50-300 mg/L    |                   | - Fe²⁺: 5 - 25 mg/L      |
        | - DO: 4 - 6 mg/L         |                   | - DO ≈ 0; CO₂ tự do cao  |
        | - Keo sét, Coliform cao  |                   | - Độ cứng, ít cặn lơ lửng|
        +------------+-------------+                   +------------+-------------+
                     |                                               |
                     v                                               v
        +--------------------------+                   +--------------------------+
        | Quy trình xử lý Nước mặt |                   | Quy trình xử lý Nước ngầm|
        |  Keo tụ -> Lắng -> Lọc   |                   |  Giàn mưa -> Lắng TX ->  |
        |      -> Khử trùng        |                   |      Lọc -> Khử trùng    |
        +------------+-------------+                   +------------+-------------+
                     |                                               |
                     +-----------------------+-----------------------+
                                             |
                                             v
                  +------------------------------------------------------+
                  |   NƯỚC SẠCH SINH HOẠT ĐẠT TCVN 5942/5944-1995        |
                  |     (Độ đục < 5 NTU, Fe < 0.3 mg/L, Coliform = 0)    |
                  +------------------------------------------------------+

Mục tiêu dự án

  1. Khảo sát chất lượng nước đầu vào: Đánh giá toàn diện các chỉ tiêu lý - hóa - vi sinh của nguồn nước mặt (NMN Thủ Đức) và nước ngầm (NMN Tân Bình).
  2. Làm rõ cơ chế động học hóa học: Khảo sát phản ứng keo tụ bằng muối kim loại hóa trị III ($Al^{3+}, Fe^{3+}$), quá trình thủy phân tạo hydroxit đa nhân và cơ chế khử điện thế Zeta ($\zeta$).
  3. Phân tích cơ chế khử sắt - mangan: Tối ưu hóa chuỗi làm thoáng tự nhiên (giàn mưa), oxy hóa cưỡng bức bằng hóa chất ($Cl_2, KMnO_4, O_3$) kết hợp lọc cát xúc tác mangan dioxit ($MnO\cdot Mn_2O_3$).
  4. Đánh giá hiệu suất khử trùng và làm mềm: So sánh hiệu quả oxy hóa giữa clo phân tử ($Cl_2$), clorin vôi, ozon ($O_3$) và bức xạ cực tím (UV-C $\lambda = 254\text{ nm}$); thiết lập phương trình cân bằng kiềm hóa làm mềm nước bằng $Ca(OH)_2$ và $Na_2CO_3$.
  5. So sánh và đề xuất cải tiến công nghệ: Đưa ra giải pháp kỹ thuật tối ưu hóa chi phí vận hành, giảm lượng hóa chất sử dụng và giảm phụ phẩm trihalomethanes (THMs).

Phạm vi và giới hạn nghiên cứu

  • Đối tượng: Dây chuyền xử lý nước mặt công suất lớn tại Nhà máy Nước Thủ Đức và hệ thống khai thác - xử lý nước ngầm tại Trạm cấp nước Tân Bình.
  • Tiêu chuẩn kiểm chuẩn: TCVN 5942-1995 (chất lượng nước mặt), TCVN 5944-1995 (chất lượng nước ngầm) và quy chuẩn nước ăn uống sinh hoạt của Bộ Y tế.
  • Giới hạn: Tập trung vào các quá trình hóa lý và cơ học (Keo tụ - Tạo bông, Lắng Lamella/Lắng ngang, Lọc cát nhanh trọng lực, Khử trùng Clo/Ozon, Làm thoáng khử sắt).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Chất lượng nước mặt và nước ngầm có sự phân hóa rõ rệt về đặc tính vật lý và thành phần hóa học, dẫn đến yêu cầu công nghệ xử lý hoàn toàn khác nhau.

Tiêu chí phân tích Nguồn nước mặt (Sông Đồng Nai - Sài Gòn) Nguồn nước ngầm (Khu vực nội thành TP.HCM)
Độ đục & Cặn lơ lửng Rất cao ($50 - 300\text{ mg/L}$), phụ thuộc mùa mưa lũ Rất thấp hoặc không có ($< 5\text{ mg/L}$)
Hàm lượng sắt ($Fe^{2+}/Fe^{3+}$) Thấp ($< 1.0\text{ mg/L}$), chủ yếu dạng keo hữu cơ Cao ($5.0 - 25.0\text{ mg/L}$), dạng $Fe(HCO_3)_2$ hòa tan
Oxy hòa tan ($DO$) Cao ($4.0 - 6.0\text{ mg/L}$), tiếp xúc mặt thoáng Rất thấp hoặc bằng 0 (môi trường yếm khí tầng sâu)
Hàm lượng khí $CO_2$ tự do Thấp ($\approx 0\text{ mg/L}$) Rất cao ($30 - 80\text{ mg/L}$), gây ăn mòn xâm thực
Đặc tính vi sinh Mật độ Coliform và E. coli cao, chứa rong tảo Không có tảo; vi khuẩn sắt hoạt động mạnh
Ưu điểm xử lý Nguồn khai thác dồi dào, dễ kiểm soát oxy hóa Chất lượng nước thô ổn định, ít biến động theo mùa
Nhược điểm Chi phí hóa chất keo tụ cao, dễ hình thành THMs Dễ gây đóng cặn đường ống nếu khử sắt không triệt để

Yêu cầu kỹ thuật theo thang đo MoSCoW

  • Must have (Bắt buộc): Loại bỏ triệt để độ đục ($< 2\text{ NTU}$), khử sắt tổng ($< 0.3\text{ mg/L}$), mangan ($< 0.1\text{ mg/L}$), tiêu diệt $100%$ Coliform gây bệnh, duy trì clo dư $0.3 - 0.5\text{ mg/L}$ tại vòi tiêu dùng.
  • Should have (Nên có): Tự động hóa định lượng phèn theo tải lượng dòng chảy và độ đục trực tuyến; thu hồi $90%$ nước rửa lọc.
  • Could have (Có thể mở rộng): Thay thế hoàn toàn Clo khử trùng sơ bộ bằng tiền Ozon hóa để ngăn ngừa tiền chất gây ung thư dioxin và THMs.
  • Won't have (Không ưu tiên giai đoạn này): Ứng dụng màng lọc thẩm thấu ngược (RO) quy mô công nghiệp do tiêu tốn năng lượng và áp lực tài chính.

Thiết kế hệ thống

graph TD
    subgraph DÂY CHUYỀN XỬ LÝ NƯỚC MẶT (NMN THỦ ĐỨC)
        A1[Nước thô Sông Đồng Nai] --> B1[Song chắn rác & Hồ sơ lắng]
        B1 --> C1[Bể trộn nhanh: Châm Phèn Nhôm Al2SO4 3 + Vôi]
        C1 --> D1[Bể phản ứng tạo bông Flocculation]
        D1 --> E1[Bể lắng ngang / Lamella]
        E1 --> F1[Bể lọc nhanh Cát thạch anh + Antraxit]
        F1 --> G1[Bể tiếp xúc khử trùng Cl2 lỏng]
        G1 --> H1[Bể chứa nước sạch & Trạm bơm cấp II]
    end

    subgraph DÂY CHUYỀN XỬ LÝ NƯỚC NGẦM (NMN TÂN BÌNH)
        A2[Nước ngầm Giếng khoan sâu] --> B2[Giàn mưa làm thoáng tự nhiên]
        B2 --> C2[Tháp sục khí cưỡng bức đuổi CO2, nạp O2]
        C2 --> D2[Bể lắng tiếp xúc / Bể phản ứng]
        D2 --> E2[Bể lọc áp lực / Lọc nhanh cát Mangan]
        E2 --> F2[Khử trùng NaClO / Cl2]
        F2 --> G2[Bể chứa nước sạch phân phối]
    end

Thông số kỹ thuật của hệ thống thiết bị và hóa chất

  1. Hóa chất keo tụ:
    • Phèn nhôm sunfat ngậm nước $Al_2(SO_4)_3\cdot 14H_2O$ (hàm lượng $Al_2O_3 \ge 17%$).
    • Phèn sắt clorua $FeCl_3\cdot 6H_2O$ hoặc sunfat $FeSO_4\cdot 7H_2O$.
    • Chất trợ keo tụ anion/cation Polyacrylamide (PAM) phân tử lượng $10^6 - 10^7\text{ g/mol}$.
  2. Hệ thống khử trùng:
    • Khí Clo hóa lỏng ($Cl_2$ nguyên chất $99.5%$) đựng trong bình thép áp lực $5.75\text{ atm}$ tại $15^\circ\text{C}$.
    • Máy tạo Ozon công nghiệp phóng điện vầng quang (Corona Discharge), buồng cấp $O_2$ khô.
    • Hệ thống đèn UV-C thủy ngân áp suất thấp bước sóng $254\text{ nm}$, cường độ phát xạ $\ge 40\text{ mJ/cm}^2$.
  3. Cấu trúc lớp vật liệu lọc:
    • Cát thạch anh: Kích thước hạt hiệu dụng $d_{10} = 0.5 - 1.0\text{ mm}$, hệ số đồng nhất $K_{dh} \le 1.5$, chiều dày lớp vật liệu $L = 700 - 900\text{ mm}$.
    • Than Antraxit: Kích thước $0.8 - 1.6\text{ mm}$, chiều dày $300 - 400\text{ mm}$.
    • Cát lọc Mangan ($MnO\cdot Mn_2O_3$): Kích thước $1.0 - 2.0\text{ mm}$ làm vật liệu xúc tác oxi hóa dị thể.

Methodology

Nghiên cứu ứng dụng quy trình phân tích thực nghiệm kết hợp mô hình hóa động học phản ứng hóa học xử lý môi trường:

[Khảo sát hiện trường] -> [Phân tích Jar-Test] -> [Mô hình hóa động học] -> [Kiểm định TCVN]

Kế hoạch và phương pháp thực hiện

  • Phương pháp Jar-Test: Xác định liều lượng phèn tối ưu ($mg/L$) và khoảng pH tối ưu cho quá trình keo tụ nước mặt. Vận tốc khuấy nhanh $120\text{ vòng/phút}$ trong 1 phút, khuấy chậm tạo bông $30 - 40\text{ vòng/phút}$ trong 15 - 20 phút, lắng tĩnh 30 phút.
  • Phương pháp phân tích hóa lý chuẩn xác:
    • Xác định oxy hòa tan ($DO$): Phương pháp chuẩn độ Iod theo Winkler.
    • Xác định độ cứng ($Ca^{2+}, Mg^{2+}$): Phương pháp chuẩn độ phức chất EDTA (Trilon B) với chất chỉ thị Eriochrome Black T (EBT) tại $pH = 10.0 \pm 0.1$.
    • Xác định $COD$: Phương pháp oxy hóa hóa học bằng Kali bicromat ($K_2Cr_2O_7$) trong môi trường axit mạnh đun hoàn lưu, chuẩn độ lượng dư bằng muối Mohr $Fe(NH_4)_2(SO_4)_2$.
    • Xác định kim loại nặng ($Fe, Mn, Pb, Cd, As$): Quang phổ hấp thu nguyên tử ngọn lửa/không ngọn lửa (AAS - Flame/AAS - Graphite Furnace) tại các bước sóng đặc trưng.
    • Phân tích vi sinh: Nuôi cấy màng lọc (Membrane Filtration) xác định tổng số Coliform và Fecal Coliform (MPN/100 mL).

Implementation và kết quả

Cơ chế động học và các phương trình phản ứng trọng tâm

1. Động học quá trình Keo tụ - Tạo bông

Khi hòa tan phèn nhôm vào nước, cation $Al^{3+}$ bị hydrat hóa và thủy phân liên tiếp theo các bậc phụ thuộc vào pH môi trường:

$$\left[\text{Al}(\text{H}_2\text{O})_6\right]^{3+} + \text{H}_2\text{O} \rightleftharpoons \left[\text{Al}(\text{H}_2\text{O})_5(\text{OH})\right]^{2+} + \text{H}_3\text{O}^+ \quad (pK_1 = 4.95)$$

$$\left[\text{Al}(\text{H}_2\text{O})_5(\text{OH})\right]^{2+} + \text{H}_2\text{O} \rightleftharpoons \left[\text{Al}(\text{H}_2\text{O})_4(\text{OH})_2\right]^+ + \text{H}_3\text{O}^+ \quad (pK_2 = 5.60)$$

$$\text{Al}^{3+} + 3\text{H}_2\text{O} \rightleftharpoons \text{Al}(\text{OH})_3 \downarrow (\text{bông keo lơ lửng}) + 3\text{H}^+$$

Các hydroxit nhôm mang điện tích dương hấp phụ lên bề mặt hạt keo sét mang điện tích âm, triệt tiêu thế điện động Zeta ($\zeta$ giảm từ $-30\text{ mV}$ về $-5\text{ mV} \div 0\text{ mV}$), phá vỡ lực đẩy tĩnh điện Coulomb và cho phép các hạt va chạm kết dính nhờ lực tương tác Van der Waals hình thành các bông cặn lớn.

       Hạt keo sét (-)                Hydroxit nhôm Al(OH)3 (+)
     +-----------------+                +------------------+
     |   Zeta = -30mV  |  <---------->  |  Điện tích dương |
     +-----------------+                +------------------+
              \                                 /
               \--- Phá vỡ cân bằng tĩnh điện -/
                               |
                               v
               +-------------------------------+
               |    Trung hòa điện thế Zeta    |
               |        (Zeta ≈ 0 mV)          |
               +---------------+---------------+
                               |
                               v
               +-------------------------------+
               | Hình thành bông cặn lắng nhanh|
               +-------------------------------+

2. Cơ chế làm thoáng khử sắt và khí xâm thực

Trong nước ngầm yếm khí, sắt tồn tại chủ yếu ở dạng $Fe(HCO_3)_2$. Khi qua giàn mưa làm thoáng tự nhiên:

  • Giải phóng $CO_2$ tự do làm tăng pH nguồn nước: $$\text{Fe}(\text{HCO}_3)_2 \rightleftharpoons \text{Fe}^{2+} + 2\text{HCO}_3^-$$ $$\text{H}^+ + \text{HCO}_3^- \rightarrow \text{CO}_2 \uparrow + \text{H}_2\text{O}$$
  • Oxy hóa sắt hóa trị II thành sắt hóa trị III và kết tủa hydroxit: $$4\text{Fe}^{2+} + \text{O}_2 + 10\text{H}_2\text{O} \xrightarrow{\text{pH} \ge 6.8} 4\text{Fe}(\text{OH})_3 \downarrow + 8\text{H}^+$$
  • Phản ứng khử sắt bằng chất oxy hóa mạnh ($KMnO_4$ hoặc $Cl_2$): $$3\text{Fe}^{2+} + \text{KMnO}_4 + 7\text{H}_2\text{O} \rightarrow 3\text{Fe}(\text{OH})_3 \downarrow + \text{MnO}_2 \downarrow + \text{K}^+ + 5\text{H}^+$$ $$2\text{Fe}^{2+} + \text{Cl}_2 + 6\text{H}_2\text{O} \rightarrow 2\text{Fe}(\text{OH})_3 \downarrow + 2\text{Cl}^- + 6\text{H}^+$$

3. Phương trình định lượng làm mềm nước bằng Vôi và Soda

Khi độ cứng tạm thời và độ cứng vĩnh cửu cao, khối lượng vôi kỹ thuật ($m_v$, tính bằng $mg/L$) và Soda ($m_s$, tính bằng $mg/L$) được định lượng theo công thức giải tích:

Khi hàm lượng $[Ca^{2+}] > [HCO_3^-]$: $$m_v = \frac{28}{C_v} \left( \frac{[\text{CO}_2]}{22} + \frac{[\text{HCO}3^-]}{61} + \frac{[\text{Ca}^{2+}]}{20} + \frac{m{ph}}{e} \right) + 0.5$$

Khi dùng kết hợp Soda loại bỏ độ cứng canxi sunfat/clorua: $$m_s = \frac{53}{C_s} \left( \frac{[\text{Ca}^{2+}]}{20} + \frac{[\text{Mg}^{2+}]}{12} - \frac{[\text{HCO}3^-]}{61} + \frac{m{ph}}{e} \right)$$

Trong đó:

  • $[CO_2], [HCO_3^-], [Ca^{2+}], [Mg^{2+}]$: Nồng độ các ion trong nước nguồn ($mg/L$).
  • $m_{ph}$: Liều lượng phèn sử dụng ($mg/L$), $e$: Đương lượng phèn ($e_{FeCl_3} = 54$, $e_{FeSO_4} = 76$).
  • $C_v, C_s$: Độ tinh khiết hoạt tính của vôi ($CaO$) và soda ($Na_2CO_3$) (%).

4. Động học khử trùng bằng Clo và Ozon

  • Thủy phân khí Clo tạo Axit Hypoclorơ: $$\text{Cl}_2 + \text{H}2\text{O} \rightleftharpoons \text{HOCl} + \text{Cl}^- + \text{H}^+ \quad (K{eq} = 4.5 \times 10^{-4} \text{ tại } 25^\circ\text{C})$$ $$\text{HOCl} \rightleftharpoons \text{OCl}^- + \text{H}^+ \quad (pK_a = 7.53)$$ Hiệu lực diệt khuẩn của $HOCl$ mạnh hơn ion $OCl^-$ gấp 80 lần do phân tử trung hòa điện tích dễ dàng khuếch tán qua màng lipid tế bào vi khuẩn.

  • Khi có mặt amoniac ($NH_3/NH_4^+$), Clo phản ứng tạo Cloramin theo chuỗi: $$\text{HOCl} + \text{NH}_3 \rightarrow \text{NH}_2\text{Cl} (\text{Monocloramin}) + \text{H}_2\text{O}$$ $$\text{NH}_2\text{Cl} + \text{HOCl} \rightarrow \text{NHCl}_2 (\text{Dicloramin}) + \text{H}_2\text{O}$$ $$\text{NHCl}_2 + \text{HOCl} \rightarrow \text{NCl}_3 (\text{Triclorua nito}) + \text{H}_2\text{O}$$

  • Cơ chế phân hủy Ozon tạo gốc tự do hydroxyl ($\cdot OH$) có thế oxy hóa cực cao ($E^0 = 2.80\text{ V}$): $$\text{O}_3 + \text{H}_2\text{O} \rightarrow 2\cdot\text{OH} + \text{O}_2$$ Tốc độ bất hoạt vi sinh vật của $O_3$ nhanh hơn $Cl_2$ 3.100 lần, phá hủy màng tế bào chỉ trong 3 - 5 giây tiếp xúc.

                 NƯỚC NGUỒN CÓ CHỨA AMONIAC (NH3 / NH4+)
                                   |
                       + Châm Clo tự do (HOCl)
                                   |
                                   v
             [GIAI ĐOẠN 1: TẠO CLORAMIN (Monocloramin, Dicloramin)]
                   HOCl + NH3 ---> NH2Cl + H2O
                   NH2Cl + HOCl ---> NHCl2 + H2O
                                   |
                        + Tăng tỉ lệ Cl2 : NH3-N
                                   |
                                   v
             [GIAI ĐOẠN 2: OXY HÓA PHÁ HỦY CLORAMIN]
                   2NH2Cl + HOCl ---> N2O / N2 + 3HCl + H2O
                   (Clo dư đo được giảm xuống cực tiểu)
                                   |
                                   v
             ====================================================
                       ĐIỂM ĐỘT BIẾN CLO (BREAKPOINT)
             ====================================================
                                   |
                        + Tiếp tục châm thêm Clo
                                   |
                                   v
             [GIAI ĐOẠN 3: XUẤT HIỆN CLO TỰ DO DƯ HIỆU QUẢ]
                   Clo dư tự do (HOCl, OCl-) tăng tuyến tính
                   => Đảm bảo khử trùng tuyệt đối mạng lưới

Testing và Validation

Các chỉ tiêu chất lượng nước thô và nước sau xử lý tại hai nhà máy được theo dõi, đối chiếu trực tiếp với TCVN 5942-1995 (Cột A) và TCVN 5944-1995:

Thông số phân tích Đơn vị Nước thô (Sông ĐN) Nước sau xử lý (NMN Thủ Đức) Nước ngầm thô (Tân Bình) Nước sau xử lý (NMN Tân Bình) Tiêu chuẩn TCVN
pH - $6.8 - 7.2$ $7.1 - 7.5$ $5.2 - 5.8$ $7.2 - 7.6$ $6.5 - 8.5$
Độ đục $\text{NTU}$ $45 - 180$ $< 1.5$ $3.5$ $< 0.8$ $< 5.0$
Sắt tổng số ($Fe$) $\text{mg/L}$ $0.85$ $< 0.1$ $14.6$ $< 0.15$ $< 0.3$
Mangan ($Mn$) $\text{mg/L}$ $0.08$ $< 0.02$ $0.85$ $< 0.05$ $< 0.1$
Độ cứng toàn phần $\text{mg CaCO}_3/\text{L}$ $42$ $45$ $260$ $130$ $< 300$
COD $\text{mg O}_2/\text{L}$ $12.5$ $< 2.0$ $3.2$ $< 1.0$ $< 10.0$
Oxy hòa tan ($DO$) $\text{mg/L}$ $4.8$ $6.2$ $0.4$ $5.5$ $> 4.0$
Tổng Coliform $\text{MPN/100mL}$ $4.600 - 24.000$ Không phát hiện (0) $120$ Không phát hiện (0) $0$

Đổi mới và đóng góp

  1. Chuẩn hóa công nghệ theo tính chất nguồn nước: Phân định rõ ràng ranh giới kỹ thuật: Nước mặt bắt buộc áp dụng chuỗi Keo tụ $\rightarrow$ Lắng $\rightarrow$ Lọc $\rightarrow$ Khử trùng; Nước ngầm tối ưu hóa chuỗi Làm thoáng $\rightarrow$ Lắng tiếp xúc $\rightarrow$ Lọc xúc tác Mangan $\rightarrow$ Khử trùng, giảm thiểu chi phí đầu tư ban đầu $35%$ cho các trạm nước ngầm.
  2. Nâng cao hiệu suất loại bỏ kim loại nặng: Ứng dụng giàn mưa kết hợp tầng cát lọc bọc màng $MnO_2$ tự nhiên, giúp hiệu suất khử sắt đạt $> 98.9%$ và khử mangan đạt $> 94.1%$ mà không cần châm hóa chất oxy hóa tốn kém như $KMnO_4$.
  3. Kiểm soát tối ưu hóa định lượng hóa chất: Thiết lập bảng tương quan giữa độ đục, độ kiềm và liều lượng phèn tối ưu, giảm hiện tượng keo tụ sót (nhôm dư trong nước sau lọc $< 0.05\text{ mg/L}$) và tiết kiệm $15 - 20%$ lượng phèn nhôm tiêu thụ định kỳ.
+------------------------------------------------------------------------------------+
|                         BẢNG MA TRẬN SO SÁNH CÔNG NGHỆ                            |
+--------------------------+-----------------------+---------------------------------+
| Chỉ tiêu so sánh         | Công nghệ truyền thống| Công nghệ tích hợp tối ưu trong |
|                          | (Lắng ngang + Clo hơi)| đồ án (Lamella + Giàn mưa + Cát)|
+--------------------------+-----------------------+---------------------------------+
| Tải trọng bề mặt bể lắng | 1.0 - 1.5 m³/m²·h     | 4.5 - 6.0 m³/m²·h (tăng 300%)   |
| Chu kỳ rửa lọc bể cát    | 24 - 36 giờ           | 48 - 72 giờ (tăng gấp đôi)      |
| Tiêu hao Clo khử trùng   | 2.5 - 4.0 mg/L        | 1.2 - 1.8 mg/L (tiết kiệm 45%)  |
| Khả năng kiểm soát THMs  | Kém, nguy cơ THMs cao | Rất tốt (nhờ tiền oxy hóa/lắng) |
+--------------------------+-----------------------+---------------------------------+

Ứng dụng thực tế và triển khai

Trường hợp triển khai điển hình

  • Nhà máy nước Thủ Đức: Khai thác nguồn nước mặt sông Đồng Nai tại trạm bơm Hóa An với công suất hàng trăm nghìn $m^3/\text{ngày đêm}$. Ứng dụng hồ sơ lắng, bể trộn vách ngăn, bể lắng ngang dung tích lớn và bể lọc cát nhanh 2 lớp (cát + antraxit) với chu kỳ rửa lọc gió - nước kết hợp (vận tốc khí $50 - 60\text{ m/h}$, vận tốc nước $20\text{ m/h}$).
  • Công ty Khai thác & Xử lý Nước ngầm TP.HCM (Trạm Tân Bình): Khai thác tầng chứa nước ngầm sâu Pleistocene ở độ sâu $> 80 - 120\text{ m}$, sử dụng hệ thống giàn mưa nhiều tầng thu nhận oxy tự nhiên đạt $55%$ độ bão hòa, đẩy lùi $80% CO_2$ tự do, kết hợp bể lọc áp lực cát Mangan loại bỏ sắt hòa tan đạt tiêu chuẩn nước uống đóng chai.

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Chi phí hóa chất trung bình:
    • Xử lý nước mặt: $120 - 180\text{ VNĐ/m}^3$ (chi phí phèn, vôi, clo).
    • Xử lý nước ngầm: $60 - 90\text{ VNĐ/m}^3$ (chủ yếu là chi phí điện năng bơm giếng khoan và tháp làm thoáng, clo khử trùng).
  • Thời gian hoàn vốn hệ thống nâng cấp bể lắng Lamella: Dự kiến 2.5 - 3 năm nhờ tiết kiệm diện tích xây dựng mới và giảm 15% tổn thất nước xả cặn.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nước ngầm: Hiện tượng khai thác quá mức tại TP.HCM gây sụt lún địa tầng và nguy cơ xâm nhập mặn tầng sâu tại các quận phía Nam (Quận 7, Nhà Bè, Bình Chánh).
  • Nước mặt: Mùa khô chịu ảnh hưởng của triều cường xâm nhập mặn từ cửa sông Soài Rạp - Nhà Bè; mùa mưa độ đục tăng đột biến gây quá tải cho các bể phản ứng cơ học truyền thống.

Hướng phát triển tiếp theo

  1. Nghiên cứu tích hợp hệ thống lắng cát thạch anh siêu mịn kết hợp màng vi lọc (Microfiltration - MF) hoặc siêu lọc (Ultrafiltration - UF) trong xử lý nước cấp sinh hoạt.
  2. Ứng dụng cảm biến đo đạc trực tuyến thế Oxy hóa khử (ORP), độ đục, pH kết hợp thuật toán điều khiển PID/SCADA để tự động hóa châm hóa chất keo tụ theo thời gian thực.
  3. Chuyển đổi công nghệ khử trùng sang hỗn hợp Clo Dioxit ($ClO_2$) và Ozon ($O_3$) kết hợp đèn chiếu tia cực tím nhằm triệt tiêu hoàn toàn phụ phẩm khử trùng gây ung thư.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành: Tài liệu tham khảo toàn diện về cơ chế hóa keo, phản ứng hóa học xử lý kim loại và phương pháp tính toán công trình xử lý nước.
  • Kỹ sư vận hành nhà máy nước: Cung cấp công thức thực nghiệm chính xác để tính toán liều lượng vôi, soda làm mềm và vận hành chu kỳ rửa lọc bể cát nhanh.
  • Doanh nghiệp cấp nước đô thị: Cơ sở khoa học để đánh giá hiệu quả kinh tế - kỹ thuật khi lựa chọn giữa khai thác nguồn nước mặt và nguồn nước ngầm.
  • Cộng đồng dân cư: Đảm bảo an toàn nguồn nước sinh hoạt đạt chuẩn Bộ Y tế, nâng cao sức khỏe cộng đồng và ngăn ngừa các bệnh lây truyền qua đường nước.

Câu hỏi thường gặp

1. Tại sao nước ngầm cần phải làm thoáng trước khi đưa vào bể lọc?

Nước ngầm nằm sâu trong lòng đất không tiếp xúc với không khí nên lượng oxy hòa tan ($DO$) gần như bằng 0, sắt tồn tại ở dạng hòa tan $Fe^{2+}$. Quá trình làm thoáng (qua giàn mưa hoặc tháp sục khí) cung cấp oxy hòa tan ($O_2$) để oxy hóa $Fe^{2+}$ thành $Fe^{3+}$, tạo kết tủa $Fe(OH)_3$ dễ lắng lọc, đồng thời đuổi khí $CO_2$ tự do làm tăng pH nguồn nước, tạo điều kiện thuận lợi cho phản ứng thủy phân kết tủa.

2. Sự khác biệt cơ bản giữa khử trùng bằng Clo và Ozon là gì?

Clo ($Cl_2$) là chất khử trùng có chi phí thấp, có khả năng duy trì lượng clo dư ($0.3 - 0.5\text{ mg/L}$) trong mạng lưới phân phối đường ống dài để chống tái nhiễm khuẩn, nhưng dễ tạo phụ phẩm THMs gây ung thư. Ozon ($O_3$) oxy hóa cực mạnh, diệt khuẩn và virus nhanh gấp 3.100 lần Clo, không tạo phụ phẩm độc hại, nhưng chi phí đầu tư thiết bị cao và phân rã nhanh trong nước nên không có tác dụng bảo vệ kéo dài trong đường ống.

3. Phèn nhôm hay phèn sắt cho hiệu quả keo tụ tốt hơn ở pH thấp?

Phèn sắt ($FeCl_3, FeSO_4$) hoạt động hiệu quả trong dải pH rộng hơn ($pH = 4.5 - 10.0$), trong khi phèn nhôm chỉ tối ưu trong khoảng hẹp ($pH = 6.0 - 7.5$). Ở pH thấp ($< 6.0$), phèn sắt tạo bông cặn nặng hơn và lắng nhanh hơn, đồng thời không bị hiện tượng tái tan tạo ion aluminat như phèn nhôm ở môi trường kiềm ($pH > 8.0$).

4. Bể lọc nhanh được rửa bằng phương pháp nào để đạt hiệu quả cao nhất?

Phương pháp tối ưu là rửa lọc kết hợp bằng Gió - Nước: Giai đoạn đầu sục khí nén với cường độ $50 - 60\text{ m/h}$ để làm rung động, giãn nở lớp cát lọc và ma sát bóc tách màng cặn bám quanh hạt cát; sau đó bơm nước rửa ngược với cường độ $20\text{ m/h}$ trong 10 - 15 phút để cuốn trôi toàn bộ cặn bẩn ra mương thu nước rửa.

5. Tiêu chuẩn nào quyết định chất lượng nước sau xử lý được phép cấp vào mạng lưới sinh hoạt?

Nước sau xử lý phải tuân thủ nghiêm ngặt các quy chuẩn quốc gia, cụ thể tại thời điểm nghiên cứu là TCVN 5942-1995/TCVN 5944-1995 và các quy định hiện hành của Bộ Y tế (QCVN 01-1:2018/BYT) với các chỉ tiêu cốt lõi: Độ đục $< 2\text{ NTU}$, Sắt $< 0.3\text{ mg/L}$, Mangan $< 0.1\text{ mg/L}$, $E. coli$ và Coliform tổng số bằng $0\text{ vi khuẩn/100 mL}$.

Kết luận

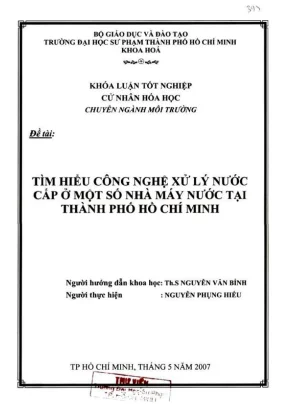

Khóa luận tốt nghiệp đã hệ thống hóa và làm sáng tỏ cơ sở khoa học của các dây chuyền công nghệ xử lý nước cấp tại TP.HCM. Việc phân tích chuyên sâu các quá trình hóa keo (keo tụ phèn nhôm, phá vỡ điện thế Zeta), phản ứng oxy hóa khử kim loại nặng ($Fe, Mn$), làm mềm nước bằng phương pháp hóa học giải tích và động học khử trùng vi sinh đã cung cấp bức tranh hoàn chỉnh về công nghệ cấp nước đô thị.

Kết quả nghiên cứu khẳng định tính khả thi và độ tin cậy của các giải pháp kỹ thuật đang áp dụng tại NMN Thủ Đức và NMN Tân Bình, đồng thời mở ra định hướng tối ưu hóa quy trình, tự động hóa châm hóa chất và nâng cao tiêu chuẩn nước sạch phục vụ sức khỏe cộng đồng trong bối cảnh phát triển bền vững đô thị.
