Tổng quan nghiên cứu

Thực trạng ô nhiễm tồn dư hóa chất bảo vệ thực vật trong nông sản đang đặt ra thách thức nghiêm trọng đối với sức khỏe cộng đồng và an toàn thực phẩm. Theo thống kê từ Cục Bảo vệ thực vật, lượng hóa chất chứa hoạt chất Carbendazim nhập khẩu vào Việt Nam giai đoạn gần đây đạt trung bình khoảng 2.000 tấn mỗi năm, lưu hành dưới 109 tên thương phẩm đăng ký trên 29 loại cây trồng theo Thông tư số 03/2016/TT-BNNPTNT. Carbendazim (Methyl 1H-benzimidazol-2-ylcarbamate) là hoạt chất diệt nấm phổ rộng thuộc nhóm C có nguy cơ gây ung thư và đột biến gen cao, đã bị cấm hoặc kiểm soát nghiêm ngặt tại nhiều quốc gia. Tuy nhiên, việc phát hiện hoạt chất này ở nồng độ vết gặp nhiều rào cản do các phương pháp sắc ký truyền thống đòi hỏi chi phí cao, thời gian phân tích kéo dài và thiết bị cồng kềnh, trong khi quang phổ Raman tán xạ thông thường lại có tín hiệu rất yếu, với cường độ tán xạ nhỏ hơn khoảng 100.000 lần so với cường độ chùm bức xạ kích thích.

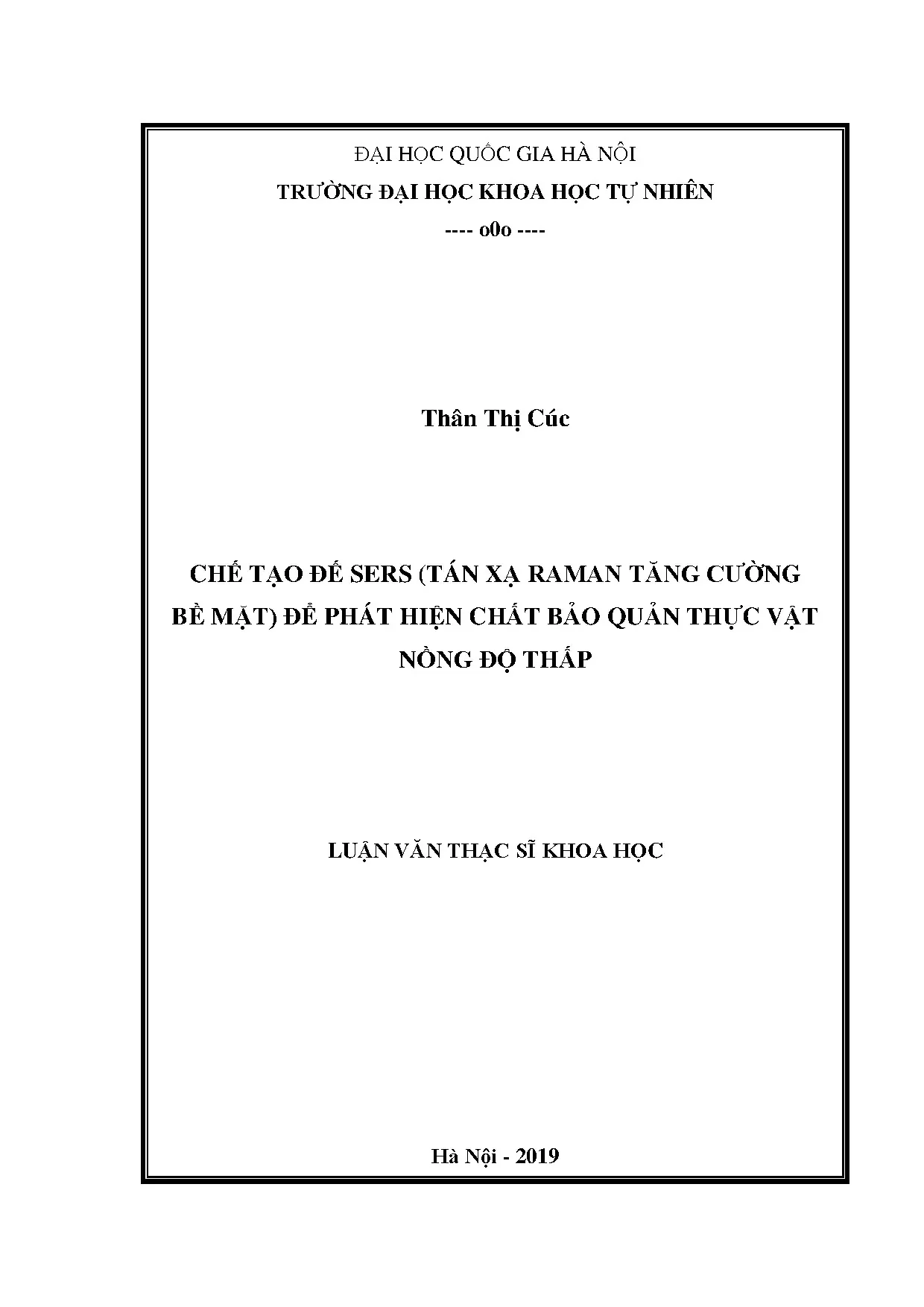

Nhằm giải quyết bài toán trên, luận văn thạc sĩ khoa học chuyên ngành Vật lý chất rắn tại Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội đã tập trung nghiên cứu đề tài: "Chế tạo đế SERS (tán xạ Raman tăng cường bề mặt) để phát hiện chất bảo quản thực vật nồng độ thấp". Mục tiêu cốt lõi của công trình là tối ưu hóa quy trình công nghệ chế tạo đế cảm biến SERS trên nền Silic xốp kết hợp màng hạt nano kim loại quý (Au, Pt, Ag), nâng cao hệ số khuếch đại điện từ trường và hóa học lên mức 1.000.000 lần. Phạm vi nghiên cứu thực nghiệm được triển khai từ việc biến tính bề mặt Silic đơn tinh thể, khảo sát hình thái vi cấu trúc nano đến phân tích phổ quang học. Kết quả nghiên cứu đã chế tạo thành công đế cảm biến SERS nano Ag có khả năng nhận biết chính xác dư lượng Carbendazim ở nồng độ siêu vết đạt mức 1 ppm với thể tích mẫu đo chỉ 3 microlit, mang lại giải pháp quan trắc nhanh, chính xác và có tiềm năng ứng dụng thực tiễn cao trong kiểm soát chất lượng nông sản.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của quang phổ học phân tử và vật lý màng mỏng bán dẫn - kim loại:

  • Lý thuyết tán xạ Raman và dịch chuyển Stokes: Khi ánh sáng laser đơn sắc tương tác với phân tử, sự biến dạng tuần hoàn của đám mây electron tạo ra các dịch chuyển tần số dao động đặc trưng. Các vạch tán xạ Stokes có tần số thấp hơn ánh sáng tới mang thông tin vân tay phân tử độc bản, đóng vai trò định danh cấu trúc hóa học.
  • Cơ chế tăng cường bề mặt SERS: Hiệu ứng khuếch đại tín hiệu Raman bắt nguồn từ hai cơ chế chính. Cơ chế điện từ trường (chiếm hệ số tăng cường khoảng 10.000 lần) xuất hiện khi plasmon bề mặt cục bộ (LSPR) của các hạt nano kim loại cộng hưởng với bước sóng ánh sáng kích thích, tạo ra các điểm nóng điện trường (hot-spots) tại các khe hẹp nano. Cơ chế hóa học (chiếm hệ số tăng cường khoảng 100 lần) diễn ra qua quá trình chuyển dịch điện tích giữa phân tử chất hấp phụ và vùng năng lượng bề mặt kim loại.
  • Hiệu ứng giam giữ lượng tử và cấu trúc Silic xốp: Vật liệu Silic xốp được tổng hợp nhằm tạo ra mạng lưới khung rỗng vi mô dạng cột và bọt biển, gia tăng diện tích bề mặt riêng gấp hàng trăm lần so với Silic khối phẳng, đồng thời đóng vai trò làm giá đỡ cơ học lý tưởng để định hình phân bố hạt nano kim loại.

Các khái niệm chính bao gồm: Dao động plasmon bề mặt, điểm nóng quang học (hot-spots), dịch chuyển Raman (Raman shift), hàm Kubelka-Munk và ăn mòn hóa học có trợ lực kim loại (MACE).

Phương pháp nghiên cứu

Quy trình thực nghiệm được thiết kế đồng bộ với hệ thống mẫu và phương pháp phân tích tiên tiến:

  • Cỡ mẫu và kỹ thuật chọn mẫu: Nghiên cứu khảo sát có chủ đích hơn 15 biến thể mẫu đế cảm biến với các thông số lớp phủ kim loại khác nhau nhằm kiểm soát hình thái vi mô: màng Pt (độ dày 8 nm, 15 nm, 40 nm, 60 nm), màng Au (độ dày 15 nm, 18 nm, 23 nm) và màng Ag (độ dày 5 nm, 10 nm, 15 nm, 20 nm, 35 nm, 50 nm).
  • Quy trình chế tạo 4 bước:
    1. Làm sạch đế Silic tinh khiết bằng dung dịch Piranha (tỷ lệ 1 H2O2 : 3 H2SO4) trong 4 giờ và loại bỏ oxit bề mặt bằng dung dịch HF 5%.
    2. Phún xạ mầm nano Au dưới áp suất chân không 7 Pa, dòng 4-15 mA trong 20 giây và ủ nhiệt ở 300°C trong 1 giờ bằng lò Chida CD 1600X.
    3. Ăn mòn tạo xốp MACE trong dung dịch hỗn hợp HF 4,8M và H2O2 1,2M theo tỷ lệ thể tích 10:2 trong thời gian 1 giờ.
    4. Phún xạ màng nano kim loại hoạt tính (Pt, Au, Ag) trên hệ thiết bị JEOL JFC-1200.
  • Phương pháp phân tích và đo đạc:
    • Kính hiển vi điện tử quét phát xạ trường SEM (Nova-NANOSEM450) với chùm điện tử 1-10 nm và dòng 10^-12 đến 10^-10 A nhằm đánh giá trực tiếp độ xốp và phân bố hạt.
    • Phổ tán sắc năng lượng tia X (EDS) kiểm tra độ tinh khiết nguyên tố và hàm lượng oxit.
    • Nhiễu xạ tia X (XRD) thực hiện tại Đại học Kyushu (Nhật Bản), ứng dụng công thức Debye-Scherrer để tính kích thước tinh thể nano qua mặt mạng (111) tại góc nhiễu xạ 2θ xấp xỉ 38,5°.
    • Quang phổ Raman thu trên hệ Horiba Labram HR800 (nguồn laser 632,8 nm, dải số sóng 65-5000 cm^-1, sai số 1 cm^-1) nhằm xác định phổ dao động phân tử Carbendazim.

Lý do lựa chọn tổ hợp phương pháp này là nhằm đảm bảo tính tương quan chặt chẽ giữa cấu trúc hình thái học nano, tính chất plasmon quang học và độ nhạy phổ Raman thu được.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã mang lại những kết quả quan trọng về mặt khoa học và ứng dụng vật liệu:

  • Tương quan giữa độ dày lớp phủ kim loại và hình thái bề mặt: Ảnh chụp SEM cho thấy khi tăng độ dày phún xạ màng Pt từ 8 nm lên 60 nm, màng Au từ 15 nm lên 23 nm hoặc màng Ag từ 5 nm lên 50 nm, các lỗ xốp trên bề mặt Silic có xu hướng bị lấp đầy và phẳng hóa dần. Đối với màng Ag, độ dày vượt quá 15 nm làm giảm mật độ khe nứt nano, dẫn đến triệt tiêu các cấu trúc bẫy quang học.
  • Xác định kích thước hạt nano tối ưu: Phân tích giản đồ XRD và phổ hấp thụ UV-Vis (hàm Kubelka-Munk) cho thấy đế Silic xốp phủ Ag 5 nm xuất hiện đỉnh hấp thụ plasmon đặc trưng tại bước sóng 427 nm. Áp dụng công thức Debye-Scherrer với bước sóng tia X 1,54056 Angstrom, kích thước trung bình của hạt nano Ag được xác định chính xác ở mức D xấp xỉ 9,4 nm, tạo ra các khe hẹp lý tưởng để phát sinh trường plasmon cực đại.
  • So sánh độ nhạy giữa ba loại đế kim loại quý: Khảo sát thực nghiệm phổ SERS đối với dung dịch Carbendazim 100 ppm cho thấy đế phủ nano Ag tạo ra cường độ vạch phổ cao gấp khoảng 3 đến 5 lần so với đế phủ nano Au và vượt trội hoàn toàn so với đế phủ nano Pt.
  • Giới hạn phát hiện nồng độ siêu vết: Đế Silic xốp phủ màng Ag độ dày 5 nm đã phát hiện rõ ràng các đỉnh phổ đặc trưng của Carbendazim ở nồng độ cực thấp 1 ppm (1 mg/L), trong khi đế Au chỉ nhận diện tốt ở nồng độ 10-100 ppm và đế Pt chỉ đáp ứng ở mức 100 ppm.
  • Nhận diện chính xác các mode dao động phân tử: Phổ SERS của Carbendazim ghi nhận đầy đủ các đỉnh vân tay sắc nét tại số sóng 628 cm^-1 (dao động kéo dãn vòng benzimidazole), 1007 cm^-1 (dao động uốn C-N và kéo dãn C-O-CH3), 1228 cm^-1 (kéo dãn C-C, uốn C-H và N-H), 1277 cm^-1, 1460 cm^-1 và 1523 cm^-1 (uốn N-H kết hợp kéo dãn C-N).

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự vượt trội về độ nhạy của đế Silic xốp phủ Ag bắt nguồn từ các đặc tính điện môi và quang học plasmon của bạc trong vùng ánh sáng khả kiến (bước sóng kích thích 632,8 nm). Tỷ lệ giữa phần thực và phần ảo trong hằng số điện môi của Ag cao hơn đáng kể so với Au và Pt, giúp giảm thiểu tổn hao hấp thụ nội tại và tối đa hóa hiệu suất tán xạ plasmon bề mặt. Khi lớp Ag đạt độ dày tối ưu 5-10 nm, các hạt nano kích thước 9,4 nm phân bố đồng đều trên các vách xốp Silic, tạo thành mật độ điểm nóng quang học (hot-spots) cực lớn với cường độ điện trường cục bộ tăng theo hàm lũy thừa bậc ba so với khoảng cách.

Để minh chứng rõ nét cho sự biến thiên này, toàn bộ dữ liệu thực nghiệm có thể được mô hình hóa trực quan qua hai công cụ trình bày:

  • Biểu đồ cột so sánh cường độ tín hiệu pic phổ 1228 cm^-1 giữa ba loại đế kim loại (Ag, Au, Pt) tại cùng nồng độ 100 ppm, thể hiện trực quan mức chênh lệch cường độ vượt trội của nano Ag.
  • Bảng ma trận tương quan giữa độ dày màng phún xạ Ag (5, 10, 15, 20, 35, 50 nm) với diện tích bề mặt hiệu dụng và giới hạn phát hiện LOD, làm nổi bật điểm cực đại tại vùng 5-10 nm.

So sánh với các nghiên cứu sử dụng dung dịch keo bạc truyền thống (vốn có độ lệch chuẩn tương đối RSD dao động bất ổn định từ 12% đến 41% do hiện tượng kết tụ ngẫu nhiên), đế Silic xốp MACE phủ Ag mang lại độ lặp lại và độ bền cấu trúc vượt trội, giải quyết triệt để bài toán mất ổn định trong phân tích quang phổ tăng cường bề mặt.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu thực nghiệm, luận văn đưa ra 4 nhóm giải pháp kỹ thuật và ứng dụng trọng tâm:

  • Chuẩn hóa quy trình công nghệ chế tạo đế SERS màng mỏng: Viện Khoa học Vật liệu và các trung tâm nghiên cứu cần ban hành bộ quy chuẩn chế tạo đế Silic xốp MACE phủ Ag với độ dày kiểm soát nghiêm ngặt từ 5 nm đến 8 nm. Mục tiêu đạt sai số hình thái bề mặt dưới 5%, hoàn thiện quy trình trong thời gian 6 đến 12 tháng.
  • Thiết kế và tích hợp cảm biến SERS vào thiết bị quang phổ cầm tay: Các doanh nghiệp công nghệ thiết bị đo lường phối hợp với cơ quan kiểm nghiệm an toàn thực phẩm nghiên cứu tích hợp đế Silic xốp nano Ag vào máy quang phổ Raman di động. Hướng tới rút ngắn thời gian phân tích mẫu rau quả tươi xuống dưới 5 phút, đạt giới hạn phát hiện dưới 0,5 ppm trong lộ trình 1 đến 2 năm.
  • Xây dựng thư viện dữ liệu phổ Raman số hóa cho nông sản: Cục Bảo vệ thực vật chủ trì, phối hợp cùng các viện nghiên cứu tiến hành số hóa phổ vân tay SERS của 109 hoạt chất thương phẩm theo Thông tư số 03/2016/TT-BNNPTNT. Triển khai thuật toán nhận diện đỉnh tự động với độ chính xác đạt trên 98% trong vòng 18 tháng.
  • Nghiên cứu phủ lớp màng bảo vệ silica nano chống oxy hóa: Nhóm nghiên cứu vật liệu cần tiếp tục thử nghiệm lắng đọng màng silica siêu mỏng (độ dày 1-2 nm) lên bề mặt đế nano Ag nhằm ngăn chặn quá trình oxy hóa tự nhiên khi tiếp xúc không khí, kéo dài tuổi thọ bảo quản của đế cảm biến từ vài ngày lên trên 60 ngày trong vòng 6 tháng tới.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị học thuật và thực tiễn sâu rộng cho các nhóm độc giả chuyên biệt:

  • Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Vật lý chất rắn, Khoa học vật liệu và Công nghệ nano: Tài liệu cung cấp cơ sở lý thuyết toàn diện về plasmonics, cơ chế SERS và hướng dẫn thực hành chi tiết phương pháp ăn mòn MACE tạo cấu trúc nano bán dẫn.
  • Chuyên viên phân tích tại các phòng thí nghiệm kiểm nghiệm an toàn vệ sinh thực phẩm và môi trường: Cung cấp phương pháp nhận diện dư lượng Carbendazim ở nồng độ vết 1 ppm, hỗ trợ xây dựng quy trình kiểm nghiệm nhanh thay thế hoặc bổ trợ cho sắc ký lỏng hiệu năng cao (HPLC).
  • Kỹ sư phát triển sản phẩm tại các doanh nghiệp chế tạo thiết bị cảm biến sinh - hóa: Tham khảo thiết kế vi cấu trúc và thông số phún xạ để tối ưu hóa quy trình sản xuất thương mại chip cảm biến SERS chi phí thấp.
  • Cán bộ quản lý tại các cơ quan quản lý nông nghiệp và bảo vệ môi trường: Nắm bắt cơ sở khoa học của các công nghệ giám sát dư lượng hóa chất độc hại, phục vụ công tác ban hành chính sách và kiểm soát 2.000 tấn hóa chất bảo vệ thực vật nhập khẩu hàng năm.

Câu hỏi thường gặp

  • Tại sao phương pháp SERS lại vượt trội hơn quang phổ Raman thông thường trong kiểm nghiệm an toàn thực phẩm? Quang phổ Raman thông thường có xác suất tán xạ rất thấp, với cường độ chỉ bằng khoảng 1 phần 100.000 so với chùm tia laser kích thích, khiến việc phát hiện nồng độ vết gặp nhiều khó khăn. Kỹ thuật SERS khắc phục nhược điểm này bằng cách sử dụng hiệu ứng plasmon bề mặt trên cấu trúc nano kim loại, khuếch đại cường độ tín hiệu lên 1.000.000 lần, giúp phát hiện chính xác Carbendazim ở nồng độ 1 ppm chỉ với 3 microlit mẫu.

  • Kỹ thuật ăn mòn MACE tạo ra ưu thế gì cho cấu trúc đế cảm biến Silic? Phương pháp ăn mòn hóa học có trợ lực kim loại (MACE) sử dụng dung dịch HF 4,8M và H2O2 1,2M theo tỷ lệ 10:2 trong 1 giờ giúp tạo ra các cột xốp và rãnh nano sâu đồng đều mà không cần điện trường ngoài. Cấu trúc này làm tăng diện tích bề mặt tiếp xúc gấp hàng chục lần so với Silic phẳng, tạo bẫy giữ phân tử và phân bố hạt nano kim loại đồng nhất.

  • Vì sao màng nano Bạc (Ag) cho độ nhạy phát hiện cao hơn Vàng (Au) và Bạch kim (Pt)? Bạc có tính chất điện môi tối ưu với tỷ lệ tán xạ/hấp thụ plasmon cao nhất trong vùng ánh sáng khả kiến (laser 632,8 nm). Thực nghiệm chứng minh đế phủ Ag 5 nm với hạt nano 9,4 nm cho tín hiệu nhận biết Carbendazim rõ nét ở nồng độ 1 ppm, trong khi đế Au chỉ nhận biết ở nồng độ 10-100 ppm và đế Pt chỉ đáp ứng ở mức 100 ppm.

  • Tại sao độ dày lớp phủ kim loại trên đế Silic xốp không được vượt quá 15 nm? Khi tăng độ dày phún xạ màng Ag vượt quá 15 nm hoặc màng Au trên 18 nm, các hạt kim loại sẽ liên kết tạo thành màng liên tục và làm phẳng bề mặt Silic xốp. Quá trình này lấp kín các khe nứt nano, triệt tiêu các điểm nóng điện trường (hot-spots), dẫn đến suy giảm nghiêm trọng độ nhạy và hệ số tăng cường tín hiệu SERS.

  • Carbendazim được nhận biết qua những vạch phổ Raman đặc trưng nào? Hoạt chất Methyl 1H-benzimidazol-2-ylcarbamate được định danh chính xác thông qua các mode dao động vân tay tại các số sóng: 628 cm^-1 (dao động kéo dãn vòng), 1007 cm^-1 (dao động C-N và C-O-CH3), 1228 cm^-1 (dao động kéo dãn C-C kết hợp uốn C-H/N-H) và 1523 cm^-1 (liên kết C-N), đảm bảo không bị nhầm lẫn với các tạp chất hữu cơ khác.

Kết luận

  • Chế tạo thành công hệ đế cảm biến SERS cấu trúc Silic xốp kết hợp màng nano kim loại quý (Pt, Au, Ag) bằng phương pháp ăn mòn MACE và phún xạ chân không tiên tiến.
  • Xác định màng nano Ag có độ dày tối ưu 5 nm với kích thước hạt trung bình 9,4 nm là cấu trúc cảm biến nhạy nhất, đạt giới hạn phát hiện Carbendazim ở nồng độ siêu vết 1 ppm.
  • Phân tích và làm sáng tỏ cơ chế cộng hưởng plasmon bề mặt tại các điểm nóng quang học trên nền Silic xốp vi mô, khắc phục hoàn toàn nhược điểm kém ổn định của hệ keo kim loại truyền thống.
  • Thiết lập hệ thống vạch phổ vân tay đặc trưng cho hoạt chất Carbendazim tại các số sóng từ 628 cm^-1 đến 1523 cm^-1 với thể tích mẫu đo cực nhỏ (3 microlit).
  • Tạo tiền đề kỹ thuật vững chắc cho việc phát triển các thiết bị cảm biến quang học cầm tay, phục vụ giám sát nhanh hơn 2.000 tấn hóa chất bảo vệ thực vật lưu hành hàng năm.

Trong giai đoạn 12 đến 24 tháng tới, định hướng nghiên cứu tiếp theo sẽ tập trung vào việc phủ màng silica nano bảo vệ chống oxy hóa và chuyển giao quy trình chế tạo đế SERS cho các trung tâm phân tích an toàn thực phẩm trên toàn quốc. Các tổ chức khoa học, doanh nghiệp công nghệ và cơ quan kiểm nghiệm quan tâm có thể kết nối trực tiếp với nhóm nghiên cứu để thúc đẩy ứng dụng thương mại hóa sản phẩm vào thực tiễn.
