Nghiên Cứu Chế Tạo Đế SERS Sử Dụng Hạt Nano Vàng Trên Bề Mặt Kim Loại

Nghiên cứu chế tạo đế sers sử dụng hạt nano vàng trên bề mặt kim loại có cấu trúc tuần hoàn, mở ra ứng dụng mới trong công nghệ nano.

• Trường học: Trường Đại Học Khoa Học Tự Nhiên
• Chuyên ngành: Vật Lý
• Đề tài: Nghiên Cứu Hiệu Ứng Tán Xạ Raman Tăng Cường Bề Mặt SERS Với Hạt Nano Vàng
• Loại tài liệu: luận văn
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

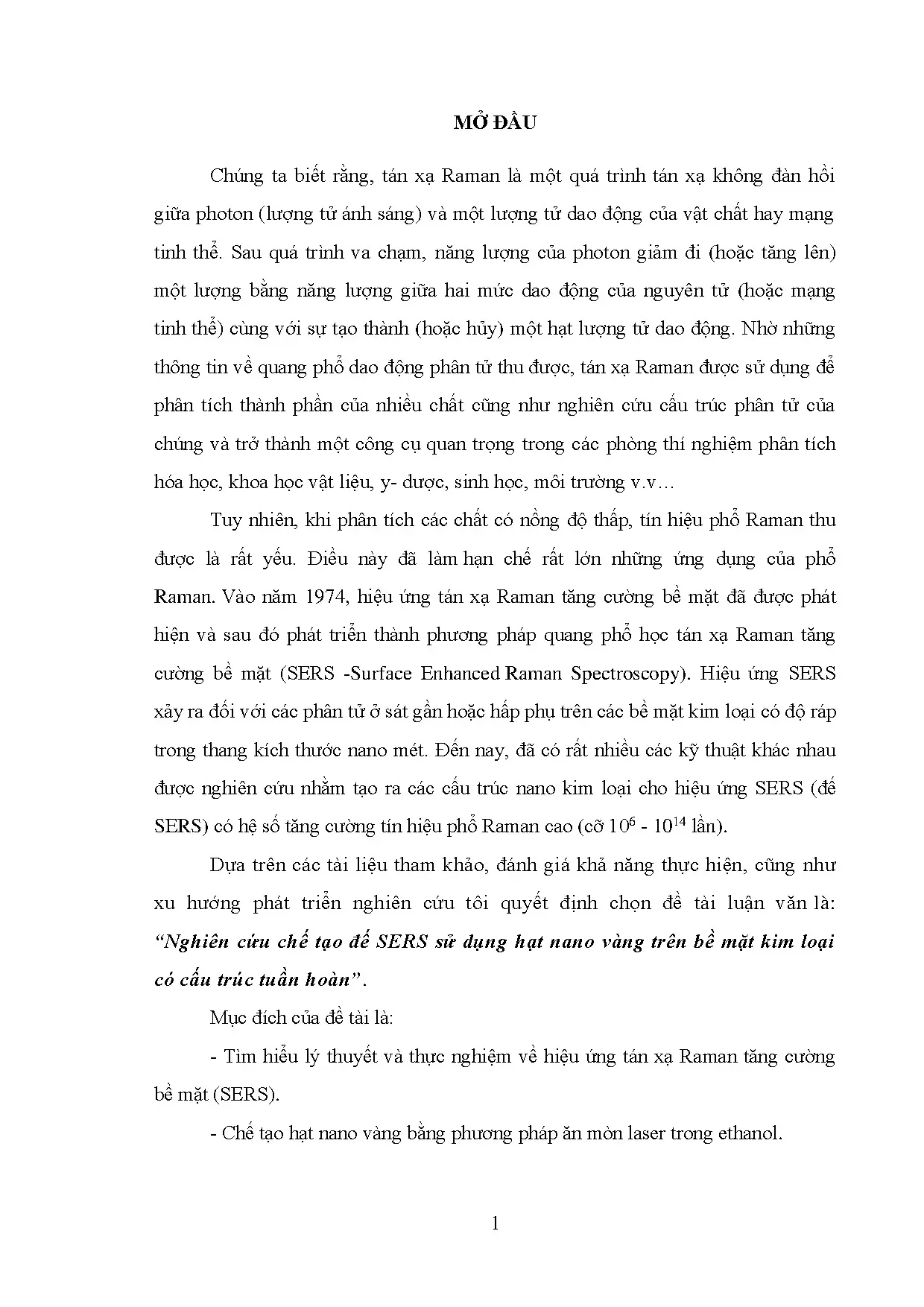

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ TÁN XẠ RAMAN TĂNG CƯỜNG BỀ MẶT SERS
• 1.1. Hiện tượng tán xạ Raman
• 1.2. Quan điểm cổ điển về phổ tán xạ Raman
• 1.3. Quan điểm lượng tử về phổ tán xạ Raman
• 1.4. Tán xạ Raman tăng cường bề mặt SERS
• 1.4.1. Cơ chế tăng cường điện từ
• 1.4.2. Cơ chế tăng cường hóa học
• 1.4.3. Hệ số tăng cường SERS

Tóm tắt

I. Tổng quan về Nghiên Cứu Hiệu Ứng Tán Xạ Raman SERS

Hiệu ứng tán xạ Raman tăng cường bề mặt (SERS) là một trong những lĩnh vực nghiên cứu quan trọng trong quang phổ học. SERS cho phép tăng cường tín hiệu tán xạ Raman từ các phân tử ở nồng độ thấp, mở ra nhiều ứng dụng trong phân tích hóa học và sinh học. Nghiên cứu này tập trung vào việc sử dụng hạt nano vàng để tạo ra các đế SERS, nhằm tối ưu hóa hiệu ứng tán xạ Raman. Việc hiểu rõ về hiệu ứng tán xạ và các yếu tố ảnh hưởng đến nó là rất cần thiết để phát triển các ứng dụng thực tiễn.

1.1. Hiện tượng tán xạ Raman và ứng dụng

Tán xạ Raman là hiện tượng mà ánh sáng bị tán xạ không đàn hồi khi tương tác với các phân tử. Hiện tượng này đã được ứng dụng rộng rãi trong phân tích thành phần hóa học và nghiên cứu cấu trúc phân tử. SERS giúp tăng cường tín hiệu tán xạ, cho phép phân tích các mẫu có nồng độ thấp mà trước đây khó thực hiện.

1.2. Lịch sử phát triển của SERS

SERS được phát hiện vào năm 1974 và đã nhanh chóng trở thành một công cụ quan trọng trong nghiên cứu quang phổ. Các nghiên cứu đã chỉ ra rằng hiệu ứng này xảy ra khi các phân tử hấp phụ trên bề mặt kim loại có độ nhám ở kích thước nano, đặc biệt là với hạt nano vàng.

II. Vấn đề và Thách thức trong Nghiên Cứu SERS

Mặc dù SERS đã mở ra nhiều cơ hội trong phân tích quang phổ, nhưng vẫn tồn tại nhiều thách thức trong việc tối ưu hóa hiệu ứng này. Một trong những vấn đề chính là việc tạo ra các cấu trúc nano kim loại có độ nhám phù hợp để tối đa hóa hiệu ứng tán xạ. Ngoài ra, việc xác định chính xác nồng độ phân tử trên bề mặt cũng là một thách thức lớn trong nghiên cứu SERS.

2.1. Thách thức trong việc tạo ra cấu trúc nano

Việc chế tạo các hạt nano vàng với kích thước và hình dạng đồng nhất là rất quan trọng để tối ưu hóa hiệu ứng SERS. Các phương pháp chế tạo như ăn mòn laser cần được nghiên cứu và cải tiến để đạt được hiệu quả cao nhất.

2.2. Khó khăn trong việc đo lường tín hiệu SERS

Tín hiệu SERS thường rất yếu, đặc biệt khi phân tích các mẫu có nồng độ thấp. Việc phát triển các thiết bị đo lường chính xác và nhạy bén là cần thiết để cải thiện khả năng phát hiện và phân tích trong nghiên cứu SERS.

III. Phương pháp Nghiên cứu Hiệu Ứng SERS với Hạt Nano Vàng

Nghiên cứu này sử dụng phương pháp chế tạo hạt nano vàng bằng cách ăn mòn laser trong ethanol. Phương pháp này cho phép tạo ra các hạt nano với kích thước và hình dạng đồng nhất, từ đó tối ưu hóa hiệu ứng tán xạ Raman. Các hạt nano vàng này sẽ được sử dụng để chế tạo các đế SERS trên bề mặt kim loại có cấu trúc tuần hoàn.

3.1. Chế tạo hạt nano vàng bằng phương pháp ăn mòn laser

Phương pháp ăn mòn laser trong ethanol cho phép tạo ra các hạt nano vàng với kích thước nhỏ và đồng nhất. Quá trình này giúp tối ưu hóa các đặc tính quang học của hạt nano, từ đó nâng cao hiệu ứng SERS.

3.2. Tối ưu hóa cấu trúc bề mặt cho SERS

Việc thiết kế bề mặt kim loại có cấu trúc tuần hoàn là rất quan trọng để tăng cường hiệu ứng tán xạ Raman. Các nghiên cứu đã chỉ ra rằng độ nhám bề mặt và hình dạng của hạt nano ảnh hưởng lớn đến cường độ tín hiệu SERS.

IV. Ứng dụng Thực tiễn của Nghiên cứu SERS

Nghiên cứu về SERS với hạt nano vàng có nhiều ứng dụng thực tiễn trong các lĩnh vực như y học, môi trường và phân tích hóa học. SERS có thể được sử dụng để phát hiện các chất độc hại trong môi trường, phân tích thành phần hóa học của các mẫu sinh học, và nhiều ứng dụng khác. Việc tối ưu hóa hiệu ứng SERS sẽ mở ra nhiều cơ hội mới trong nghiên cứu và ứng dụng thực tiễn.

4.1. Ứng dụng trong phân tích hóa học

SERS cho phép phát hiện các chất hóa học ở nồng độ rất thấp, điều này rất quan trọng trong phân tích hóa học. Các hạt nano vàng có thể được sử dụng để phát hiện các chất độc hại trong mẫu nước hoặc không khí.

4.2. Ứng dụng trong y học

Trong y học, SERS có thể được sử dụng để phát hiện sớm các bệnh lý thông qua việc phân tích các biomarker trong mẫu sinh học. Việc sử dụng hạt nano vàng giúp tăng cường tín hiệu, từ đó nâng cao khả năng phát hiện.

V. Kết luận và Tương lai của Nghiên cứu SERS

Nghiên cứu về hiệu ứng tán xạ Raman tăng cường bề mặt SERS với hạt nano vàng đang mở ra nhiều cơ hội mới trong các lĩnh vực nghiên cứu và ứng dụng. Việc tối ưu hóa các phương pháp chế tạo hạt nano và cấu trúc bề mặt sẽ giúp nâng cao hiệu quả của SERS. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều tiến bộ trong công nghệ phân tích và ứng dụng thực tiễn.

5.1. Xu hướng phát triển trong nghiên cứu SERS

Các nghiên cứu trong tương lai sẽ tập trung vào việc phát triển các phương pháp chế tạo hạt nano mới và cải tiến các kỹ thuật phân tích để tối ưu hóa hiệu ứng SERS. Sự kết hợp giữa công nghệ nano và quang phổ học sẽ mở ra nhiều hướng đi mới.

5.2. Tầm quan trọng của SERS trong nghiên cứu khoa học

SERS không chỉ là một công cụ phân tích mạnh mẽ mà còn là một lĩnh vực nghiên cứu đang phát triển nhanh chóng. Việc hiểu rõ về cơ chế và ứng dụng của SERS sẽ giúp nâng cao khả năng phát hiện và phân tích trong nhiều lĩnh vực khác nhau.

Nội dung chính

Tổng quan nghiên cứu

Kỹ thuật tán xạ Raman tăng cường bề mặt (SERS) là một trong những bước tiến đột phá của quang phổ học hiện đại, có khả năng khuếch đại tín hiệu dao động phân tử từ $10^6$ đến $10^{14}$ lần. Mặc dù hiện tượng tán xạ Raman được phát hiện từ năm 1928, hạn chế cố hữu về cường độ tín hiệu rất yếu khi phân tích các chất ở nồng độ thấp (dưới $10^{-6}$ M) đã cản trở việc ứng dụng kỹ thuật này trong thực tế. Sự ra đời của SERS vào năm 1974 đã mở ra giải pháp phân tích siêu nhạy, cho phép nhận diện các phân tử ở thang đo vết. Tuy nhiên, rào cản lớn hiện nay nằm ở chi phí chế tạo đế SERS: các phương pháp quang khắc chùm điện tử đòi hỏi thiết bị đắt tiền, trong khi phương pháp keo hạt nano truyền thống lại thiếu tính ổn định và độ lặp lại.

Nhằm giải quyết bài toán này, nghiên cứu tập trung vào mục tiêu chế tạo hạt nano vàng siêu sạch bằng phương pháp ăn mòn laser trong dung môi ethanol và tích hợp lên bề mặt kim loại có cấu trúc tuần hoàn sẵn có từ đĩa quang DVD. Quá trình thực nghiệm được triển khai tại phòng thí nghiệm chuyên sâu thuộc Bộ môn Quang lượng tử, Khoa Vật lý, Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội. Đề tài hướng tới việc đánh giá hệ số tăng cường tín hiệu quang học và ứng dụng đế cảm biến để phát hiện hóa chất diệt khuẩn độc hại Malachite Green ở nồng độ vết 1 ppm. Kết quả nghiên cứu mang ý nghĩa thực tiễn to lớn trong việc tạo ra thế hệ cảm biến sinh hóa có chi phí sản xuất thấp, độ nhạy cao, phục vụ đắc lực cho công tác kiểm soát an toàn vệ sinh thực phẩm và quan trắc môi trường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng hai cơ chế tăng cường SERS cốt lõi: cơ chế tăng cường điện từ và cơ chế tăng cường hóa học. Cơ chế điện từ đóng vai trò chủ đạo, giải thích sự tương tác giữa ánh sáng laser kích thích với các electron tự do trên bề mặt kim loại quý, tạo nên hiện tượng cộng hưởng plasmon bề mặt định xứ. Khi kích thước hạt kim loại dao động trong khoảng từ 10 nm đến 100 nm, trường điện từ cục bộ tại bề mặt được khuếch đại mạnh mẽ, khiến cường độ tín hiệu Raman tỷ lệ thuận với lũy thừa bậc 4 của cường độ điện trường cục bộ ($|E|^4$), mang lại hệ số tăng cường từ $10^4$ đến $10^7$ lần.

Đồng thời, cơ chế tăng cường hóa học thông qua mô hình dịch chuyển điện tích giữa mức năng lượng Fermi của kim loại và các mức quỹ đạo phân tử đóng góp thêm hệ số khuếch đại từ 10 đến $10^2$ lần. Các khái niệm nền tảng như dịch chuyển tần số Stokes, vạch tán xạ Rayleigh và hệ số tăng cường phân tích (AEF) được chuẩn hóa để làm cơ sở định lượng hiệu năng quang phổ.

Phương pháp nghiên cứu

Nghiên cứu sử dụng quy trình thực nghiệm đồng bộ với các nguồn dữ liệu đo đạc trực tiếp từ hệ thiết bị hiện đại. Kích thước và hình thái hạt nano vàng được khảo sát trên cỡ mẫu gồm 500 hạt thông qua ảnh kính hiển vi điện tử truyền qua JEM-1010 JEOL, sử dụng phương pháp chọn mẫu ngẫu nhiên từ dung dịch keo và xử lý bằng phần mềm chuyên dụng ImageJ cùng Origin. Lý do lựa chọn phương pháp hiển vi điện tử truyền qua là nhằm đạt độ phân giải dưới 0,2 nm, giúp kiểm soát chính xác cấu trúc tinh thể nano.

Hạt nano vàng được chế tạo bằng hệ laser Nd:YAG Quanta Ray Pro 230 hoạt động ở bước sóng 1064 nm, năng lượng xung 80 mJ, độ rộng xung 8 ns, tần số lặp 10 Hz và công suất trung bình 500 mW chiếu xạ trong thời gian 15 phút. Nồng độ vàng được định lượng chính xác bằng phương pháp quang phổ hấp thụ nguyên tử AAS-3300. Cấu trúc tuần hoàn của rãnh đĩa DVD Maxell (khoảng cách rãnh 0,74 $\mu$m, độ sâu rãnh 0,105 $\mu$m) được làm sạch bằng cồn và cắt thành các tấm mẫu 15 mm x 15 mm. Phổ SERS được ghi nhận trên hệ quang phổ Micro-Raman đồng tiêu LabRAM HR 800 sử dụng laser He-Ne bước sóng 632,8 nm. Timeline nghiên cứu được tiến hành chặt chẽ qua từng giai đoạn từ tổng hợp hạt, biến tính bề mặt đến phân tích phổ của chất màu Malachite Green ở các nồng độ từ 1 ppm đến 100 ppm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, quá trình ăn mòn laser trong ethanol đã tạo ra dung dịch keo hạt nano vàng có độ tinh khiết cao, nồng độ đạt 112 mg/L với đỉnh hấp thụ cộng hưởng plasmon bề mặt tại bước sóng 523 nm. Phân tích ảnh hiển vi điện tử truyền qua trên 500 hạt cho thấy hạt có dạng hình cầu, kích thước phân bố trong khoảng 5 nm đến 20 nm với đường kính trung bình đạt 12,9 nm. Giản đồ nhiễu xạ tia X khẳng định cấu trúc lập phương tâm mặt với kích thước tinh thể tính toán theo công thức Scherrer là 9,9 nm tại góc nhiễu xạ $2\theta = 38,2^\circ$.

Thứ hai, việc phủ keo hạt nano lên đế DVD có cấu trúc rãnh tuần hoàn 0,74 $\mu$m tạo ra các điểm nóng quang học có mật độ tập trung vượt trội so với đế phẳng silic truyền thống. Khảo sát số lớp phủ cho thấy cường độ tán xạ tăng liên tục từ mẫu 2 lớp lên 4 lớp và đạt độ bão hòa tối ưu ở cấu hình 6 lớp phủ.

Thứ ba, cảm biến chế tạo thành công đã phát hiện rõ nét chất phân tích Malachite Green ở nồng độ cực thấp 1 ppm. Đỉnh phổ dao động dãn vòng cacbon tại 1616 $cm^{-1}$ và dao động phẳng của liên kết cacbon - hydro tại 1170 $cm^{-1}$ thể hiện độ phân giải sắc nét, với hệ số tăng cường phân tích đạt mức xấp xỉ $2 \times 10^3$ lần so với nền không phủ hạt nano.

Thảo luận kết quả

Sự gia tăng đột biến của tín hiệu SERS bắt nguồn từ hiệu ứng cộng hưởng kép: cấu trúc rãnh micro của đĩa DVD đóng vai trò như các bẫy quang học giúp định hướng hạt nano vàng rơi vào các khe hẹp (nanogaps), tạo nên hiệu ứng mũi nhọn và gia tăng mật độ điểm nóng plasmonic. So sánh với các nghiên cứu sử dụng kỹ thuật quang khắc chùm điện tử đắt đỏ trên thế giới, phương pháp tận dụng đế DVD kết hợp ăn mòn laser giúp giảm chi phí vật liệu đến hơn 85% nhưng vẫn duy trì độ nhạy phát hiện ở thang ppm.

Các dữ liệu thực nghiệm trong nghiên cứu có thể được trực quan hóa sinh động qua các dạng biểu đồ chuyên biệt. Cụ thể, biểu đồ đường phổ tán xạ Raman biểu diễn sự phụ thuộc của cường độ tín hiệu vào độ dịch chuyển số sóng từ 200 $cm^{-1}$ đến 2000 $cm^{-1}$ giúp nhận diện nhanh chóng các mode dao động đặc trưng. Biểu đồ cột so sánh cường độ vạch 1616 $cm^{-1}$ giữa các nồng độ 1 ppm, 10 ppm và 100 ppm cho thấy sự tương quan rõ rệt. Ngoài ra, biểu đồ phân bố kích thước hạt dạng cột kết hợp đường cong Gauss minh họa trực quan độ đồng đều của hạt nano vàng trong mẫu keo.

Đề xuất và khuyến nghị

Để chuyển giao và ứng dụng rộng rãi kết quả nghiên cứu vào thực tiễn, luận văn đưa ra 4 nhóm khuyến nghị hành động cụ thể:

Thứ nhất, chuẩn hóa quy trình phủ màng nano tự động. Cần thay thế phương pháp nhỏ giọt thủ công bằng công nghệ phủ quay hoặc phủ mao dẫn tự động nhằm nâng cao tính đồng nhất của các điểm nóng plasmonic. Mục tiêu đặt ra là giảm độ lệch chuẩn của cường độ tín hiệu phổ giữa các vị trí đo xuống dưới 5%, với lộ trình triển khai trong vòng 6 tháng do các phòng thí nghiệm vật lý quang học và công nghệ nano chủ trì.

Thứ hai, xây dựng cơ sở dữ liệu phổ SERS chuẩn cho các chất cấm trong nông nghiệp và thủy sản. Cần mở rộng phạm vi thử nghiệm sang ít nhất 10 loại hóa chất bảo vệ thực vật và kháng sinh độc hại khác như chloramphenicol, ciprofloxacin hay enrofloxacin. Mục tiêu đạt giới hạn phát hiện ở mức dưới 0,1 ppm trong thời gian 12 tháng, giao cho các viện kiểm nghiệm an toàn thực phẩm thực hiện.

Thứ ba, phát triển thiết bị đo quang phổ Raman cầm tay tích hợp buồng đo đế DVD. Cần thiết kế module cảm biến quang học nhỏ gọn sử dụng nguồn phát laser bán dẫn 632,8 nm hoặc 785 nm, cho phép phân tích tại chỗ trong thời gian dưới 3 phút. Kế hoạch hoàn thiện mẫu thử nghiệm trong 18 tháng thông qua sự phối hợp giữa trường đại học và các doanh nghiệp sản xuất thiết bị y sinh.

Thứ tư, tái chế phế liệu đĩa quang để sản xuất đế cảm biến quy mô công nghiệp. Xây dựng dây chuyền làm sạch và bóc tách tự động lớp nhôm trên đĩa DVD phế thải, hướng tới mục tiêu hạ giá thành sản xuất xuống dưới 20.000 VNĐ cho mỗi đế cảm biến trong vòng 9 tháng tới do các cơ sở khởi nghiệp công nghệ đảm nhiệm.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang giá trị học thuật và ứng dụng cao cho 4 nhóm đối tượng chính:

Nhóm thứ nhất là các nhà nghiên cứu, nghiên cứu sinh và học viên cao học chuyên ngành Vật lý quang học, Quang điện tử và Khoa học vật liệu. Luận văn cung cấp toàn bộ quy trình tổng hợp hạt nano bằng laser ăn mòn trong dung môi hữu cơ không cần hóa chất khử và phương pháp tính toán hệ số tăng cường SERS chuẩn xác từ mẫu đo hơn 500 hạt nano ở thang dưới 20 nm.

Nhóm thứ hai là các kỹ sư R&D tại các công ty sản xuất thiết bị y sinh và cảm biến môi trường. Tài liệu mang đến giải pháp kỹ thuật có tính khả thi cao để tạo ra các loại chip cảm biến sinh học chi phí thấp từ vật liệu quang học sẵn có trên thị trường.

Nhóm thứ ba là chuyên viên kiểm nghiệm tại các trung tâm kiểm định chất lượng nông thủy sản và an toàn vệ sinh thực phẩm. Luận văn cung cấp quy trình phát hiện nhanh hóa chất độc hại Malachite Green ở nồng độ vết 1 ppm chỉ trong thời gian sấy mẫu 15 phút, hỗ trợ sàng lọc nhanh tại các vùng nuôi trồng thủy sản.

Nhóm thứ tư là giảng viên và sinh viên đại học khối ngành khoa học tự nhiên. Đây là tài liệu tham khảo mẫu mực về cấu trúc nghiên cứu thực nghiệm, phương pháp xử lý dữ liệu ảnh TEM, phổ XRD và phổ hấp thụ nguyên tử AAS.

Câu hỏi thường gặp

Tại sao phương pháp ăn mòn laser trong ethanol lại ưu việt hơn các phương pháp hóa học truyền thống? Phương pháp ăn mòn laser sử dụng năng lượng xung 80 mJ từ laser Nd:YAG để làm bay hơi bia vàng nguyên chất 99,99% trong dung môi ethanol. Quá trình này hoàn toàn không sử dụng chất khử hóa học hay chất hoạt động bề mặt, giúp hạt nano thu được có độ sạch tuyệt đối, tránh được hiện tượng nhiễm tạp chất làm sai lệch tín hiệu phổ Raman.

Cấu trúc tuần hoàn của đĩa DVD đóng vai trò gì trong việc gia tăng tín hiệu SERS? Bề mặt đĩa DVD sở hữu các rãnh ghi dữ liệu tuần hoàn có khoảng cách đều đặn 0,74 $\mu$m và độ sâu 0,105 $\mu$m. Cấu trúc micro này hoạt động như các bẫy quang học định hướng hạt nano vàng lắng đọng thành các cụm có khoảng cách hẹp, tạo nên hiệu ứng mũi nhọn điện từ cực mạnh giúp khuếch đại tín hiệu SERS vượt bậc.

Hóa chất Malachite Green độc hại như thế nào và tại sao cần phát hiện ở nồng độ 1 ppm? Malachite Green là hóa chất diệt nấm và ký sinh trùng giá rẻ trong thủy sản nhưng có khả năng tích lũy sinh học, gây đột biến gen và tiềm ẩn nguy cơ ung thư cao cho con người. Việc phát hiện nồng độ vết 1 ppm là yêu cầu bắt buộc theo tiêu chuẩn an toàn thực phẩm để ngăn chặn thực phẩm nhiễm độc lưu thông trên thị trường.

Cơ chế tăng cường điện từ và hóa học đóng góp như thế nào vào hệ số tăng cường SERS? Cơ chế điện từ tạo ra hệ số tăng cường vượt trội từ $10^4$ đến $10^7$ lần nhờ sự khuếch đại điện trường plasmon bề mặt tại các điểm nóng nano theo quy luật $|E|^4$. Trong khi đó, cơ chế hóa học bổ sung hệ số tăng cường từ 10 đến $10^2$ lần thông qua sự dịch chuyển điện tích giữa phân tử chất phân tích và bề mặt kim loại.

Số lớp phủ hạt nano vàng ảnh hưởng như thế nào đến hiệu năng của cảm biến? Số lớp phủ quyết định trực tiếp mật độ hạt nano và số lượng điểm nóng quang học trên bề mặt đĩa. Thực nghiệm chứng minh tín hiệu quang phổ tăng dần từ 2 lớp lên 4 lớp và đạt cực đại ở cấu hình 6 lớp phủ, trước khi có xu hướng bão hòa do hiện tượng tái hấp thụ và tán xạ ngược ánh sáng laser.

Kết luận

Nghiên cứu đã giải quyết thành công bài toán chế tạo đế SERS chi phí thấp với các đóng góp trọng tâm:

• Chế tạo thành công hạt nano vàng có độ sạch cao bằng laser Nd:YAG với kích thước hạt trung bình 12,9 nm và nồng độ 112 mg/L.
• Ứng dụng đột phá cấu trúc tuần hoàn 0,74 $\mu$m của đĩa DVD để tạo nền bẫy hạt nano plasmonic hiệu năng cao.
• Xác lập cấu hình tối ưu 6 lớp hạt nano vàng (6Au/DVD) mang lại hệ số tăng cường phân tích đạt xấp xỉ $2 \times 10^3$ lần.
• Phát hiện nhạy bén tồn dư hóa chất cấm Malachite Green ở nồng độ vết 1 ppm thông qua các vạch phổ đặc trưng 1616 $cm^{-1}$ và 1170 $cm^{-1}$.
• Đặt nền móng kỹ thuật vững chắc cho việc sản xuất hàng loạt các cảm biến quang học kiểm tra an toàn thực phẩm giá rẻ.

Trong giai đoạn 12 tháng tiếp theo, nhóm nghiên cứu hướng tới việc tự động hóa quy trình phủ màng và tích hợp hệ đo cầm tay phục vụ hiện trường. Hãy liên hệ với nhóm nghiên cứu hoặc tải toàn văn luận văn để tiếp cận chi tiết quy trình thực nghiệm và khai thác cơ hội hợp tác chuyển giao công nghệ cảm biến quang phổ nano.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ TÁN XẠ RAMAN TĂNG CƯỜNG BỀ MẶT SERS 1. Hiện tượng tán xạ Raman Khi ánh sáng truyền qua một môi trường, một phần ánh sáng bị đổi hướng, cường độ ánh sáng bị phân bố lại trong không gian. Hiện tượng này gọi là hiện tượng tán xạ ánh sáng [1]. Vào năm 1928, nhà vật lý học người Ấn Độ Chandresekhara Venkata Raman đã thực hiện thí nghiệm tán xạ ánh sáng trên chất lỏng benzen.

Kết quả thí nghiệm chỉ ra rằng bức xạ bị tán xạ bởi phân tử không chỉ chứa photon với tần số ánh sáng tới mà còn gồm photon với tần số bị thay đổi. Năm 1930, Raman được nhận giải Nobel vật lý và hiện tượng tán xạ này được mang tên tán xạ Raman [2]. Mẫu nghiên cứu 4. Kính ảnh Hình 1.1: Chandresekhara 5 Venkata Raman (1888-1970 vi v0 vi' Hình 1.1: Sơ đồ thu phổ tán xạ Raman Sơ đồ thu phổ tán xạ Raman được bố trí như hình 1.

Trong đó, đèn thủy ngân (1) được dùng làm nguồn sáng đơn sắc chiếu tới cuvet đựng bezen tinh khiết (3). Một kính lọc sử dụng dung dịch Nitrit Natri (2) cho ánh sáng đơn sắc tần số v0 chiếu vào mẫu. Ánh sáng được quan sát theo phương vuông góc qua máy quang phổ lăng kính. Các bức xạ sau khi được tán sắc bởi lăng kính sẽ được ghi lại trên kính ảnh.

3 Hiện tượng tán xạ Raman xảy ra như sau: Chiếu một chùm ánh sáng đơn sắc với tần số v0 có cường độ mạnh (thường là chùm ánh sáng của các laser argon, He - Ne,.) vào một môi trường vật chất. Sau đó, quan sát ánh sáng tán xạ bằng một máy quang phổ thì thấy xuất hiện một vạch rất mạnh tương ứng với tần số của ánh sáng tới, gọi là vạch tán xạ Rayleigh v0. Ngoài ra, còn có những vạch yếu hoặc rất yếu nằm đối xứng ở cả hai phía của vạch Rayleigh. Những vạch có tần số nhỏ hơn tần số của ánh sáng tới ( vi < v0 ) gọi là vạch tán xạ Stokes.

Những vạch có tần số lớn hơn tần số của ánh sáng tới ( vi > v0 ) gọi là vạch tán xạ đối Stokes[3]. b a c Các vạch tán xạ Stokes Các vạch tán xạ đối Stokes Hình 1.2: Vạch tán xạ Rayleigh (a) và các vạch tán xạ Stokes (b), đối Stokes (c) trong phổ tán xạ Raman Độ dịch chuyển giữa các vạch tán xạ Raman và vạch tán xạ Rayleigh vi  v0  vi = v0  vi' ( i  1, 2,3.) không phụ thuộc tần số v0 của ánh sáng kích thích mà chỉ phụ thuộc vào bản chất của môi trường tán xạ. Tùy theo độ lớn của vi mà các vạch tán xạ Raman (các vạch tán xạ Stokes và đối Stokes) được xếp vào hai nhóm: dịch chuyển lớn và dịch chuyển bé. Cường độ các vạch tán xạ Stokes nhỏ hơn rất nhiều so với cường độ của vạch tán xạ Rayleigh nhưng lại lớn hơn nhiều so với cường độ của vạch tán xạ đối Stokes.

Người ta còn phát hiện ra hiện tượng tán xạ này còn xảy ra trên nhiều chất lỏng, dung dịch và cả các chất ở thể khí và thể rắn(dạng bột hoặc tinh thể). Hiện tượng tán xạ này đã được dùng để phân tích thành phần của nhiều chất cũng như nghiên cứu cấu trúc phân tử của chúng. Để thu được phổ tán xạ Raman cần có một bức xạ đơn sắc cường độ lớn. Sự xuất hiện của laser đã mở ra một hướng nghiên cứu hoàn toàn mới trong quang phổ học, đó là quang phổ học Raman - Laser.

4 Phổ tán xạ Raman khi được kích thích bằng laser cho phép ghi được phổ của những mẫu rất nhỏ khoảng vài miligram hoặc cỡ vài trăm microliter, với dải rộng của nhiệt độ và áp suất. Chất lỏng, dung dịch, bột tinh thể và đơn tinh thể đều có thể thu được phổ tán xạ Raman. Có thể nói, phạm vi ứng dụng của phổ Raman trong nghiên cứu cấu trúc vật chất là rất lớn và đã trở thành một công cụ quan trọng trong các phòng thí nghiệm phân tích hóa học, khoa học vật liệu, y - dược, sinh học, môi trường… Tóm lại, tán xạ Raman là hiện tượng bức xạ điện từ tương tác với các phần tử vật chất nên hiệu ứng này có thể được mô tả theo hai quan điểm cổ điển và lượng tử. Quan điểm cổ điển về phổ tán xạ Raman Theo quan điểm điện động lực học, một lưỡng cực điện dao động sẽ trở thành nguồn bức xạ sóng điện từ với tần số dao động của lưỡng cực điện.

Sóng này sẽ truyền trong không gian theo mọi hướng trừ hướng dọc theo trục của lưỡng cực. Điện trường ánh sáng tới: E  E0 cos(2 0t ) (1.1) E0 là biên độ của cường độ điện trường,  0 là tần số của ánh sáng tới. Momen lưỡng cực điện cảm ứng: P =  E   E0 cos(2 0t ) (1.2) α là độ phân cực hay hệ số phân cực của phân tử, phụ thuộc vào cấu trúc và tính chất phân tử. Trong quá trình dao động, phân tử có thể thay đổi về hình dạng, kích thước, nên α cũng sẽ thay đổi:    0  ( )0 Q (1.3) Q  là sự biến thiên của α trong quá trình phân tử dao động.

( )0 Q Q là tọa độ chuẩn trực mô tả dịch chuyển hạt nhân nguyên tử của phân tử quanh vị trí cân bằng. Tọa độ Q biến thiên tuần hoàn trong quá trình dao động phân tử: Q  A cos(2 t ) (1.4) A là biên độ dao động phân tử tần số.2) ta được:  P = 0 E0 cos(2 0t )  ( )0 A E0 cos(2 0t ) cos(2 t ) Q (1.6) 1    0 E0 cos(2 0t )  ( )0 A E0 {cos[2 ( 0  )t ]  cos[2 ( 0  )t ]} 2 Q Như vậy lưỡng cực điện dao động sẽ là nguồn bức xạ có 3 tần số  0 ,  0  , 0  tương ứng với các vạch tán xạ Raman và vạch tán xạ Rayleigh. Một phân tử có thể có nhiều tần số dao động riêng do vậy có thể quan sát thấy nhiều hơn 2 thành phần tần số khác. Quan điểm lượng tử về phổ tán xạ Raman Hiện tượng tán xạ Raman có thể giải thích bằng quan điểm lượng tử như sau: Tán xạ Raman là kết quả tương tác của chùm photon với phần tử môi trường.

Một hệ phân tử do dao động sẽ có năng lượng. Các mức năng lượng dao động được đặc trưng bởi các số lượng tử dao động v = 1,2,3… Hình 1.3: Sơ đồ mức năng lượng của tán xạ Rayleigh và tán xạ Raman Nếu photon tới tương tác với các phân tử đang ở mức năng lượng thấp v = 1 thì phân tử sẽ hấp thụ năng lượng photon h0 chuyển lên trạng thái trung gian T. Từ đó có thể xảy ra 2 khả năng: 6  Từ trạng thái T phân tử chuyển về trạng thái v =1 thì sẽ bức xạ tần số  = 0 ứng với tán xạ Rayleigh.  Từ trạng thái T nếu phân tử chuyển về mức dao động kích thích v = 2 thì sẽ bức xạ tần số S = 0 - v ứng với vạch Stokes, với v là tần số dao động phân tử.

Nếu photon tới tương tác với các phân tử đang ở trạng thái dao động kích thích v = 2 thì phân tử sẽ hấp thụ năng lượng photon h0 chuyển lên trạng thái trung gian T’. Từ T’ khi chuyển về trạng thái cơ bản (v = 1) phân tử sẽ hấp thụ tần số dS = 0 + v ứng với vạch đối Stokes. Tán xạ Raman tăng cường bề mặt SERS Tán xạ Raman tăng cường bề mặt SERS là một kĩ thuật làm tăng cường độ tín hiệu phổ Raman lên gấp nhiều lần từ những phân tử được hấp phụ trên bề mặt thô nhám của kim loại. SERS đã được quan sát đối với các phân tử bám trên bề mặt của một số kim loại khác nhau, trong các môi trường vật lý và hình thái khác nhau bao gồm cả trong các hạt nano kim loại quý.

Bạc, đồng, vàng là những chất chiếm ưu thế cho SERS, tuy nhiên các nghiên cứu gần đây vẫn đang mở rộng với các kim loại kiềm và một số kim loại khác. Sự cộng hưởng lớn nhất quan sát được trên các bề mặt có độ nhám vào cỡ 10nm - 100nm và phụ thuộc vào hình dạng hạt. Khi đi sâu nghiên cứu lý thuyết của SERS, các nhà khoa học tập trung vào hai cơ chế được cho là tạo ra sự tăng cường trong tín hiệu Raman; đó là cơ chế tăng cường điện từ và cơ chế tăng cường hóa học. Cơ chế tăng cường điện từ Mô hình đơn giản nhất dùng kích thích plasmon bề mặt giải thích hiệu ứng SERS được Gersten, Nitzan và McCall đồng thời đề xuất vào năm 1980; sau đó được phát triển mở rộng bởi Kerker.

Trong mô hình này, các tác giả xem xét sự tăng cường trường điện từ bao quanh một hạt kim loại nhỏ được chiếu sáng để giải thích SERS, vì vậy gọi là cơ chế điện từ. Chúng ta biết rằng, trong các cấu trúc kim loại, các tính chất quang học chủ yếu là do các electron dẫn của kim loại gây ra. Sự kích thích điện từ làm cho những electron này dao động tập thể, tạo lên một hệ dao động được gọi là plasmon bề mặt của cấu trúc kim loại đó. 7 Theo đó, khi chiếu sáng một hạt nano kim loại hình cầu, cô lập; một dao động plasmon bề mặt đa cực với bậc khác nhau được gây ra bởi vectơ điện trường sẽ biến thiên theo thời gian của ánh sáng.

Đối với một hạt có kích thước nhỏ hơn bước sóng của ánh sáng tới, trừ plasmon lưỡng cực tất cả các kích thích khác có thể bỏ qua. Các hệ với các điện tử tự do hoặc gần tự do sẽ duy trì kích thích như vậy và các điện tử càng tự do thì cường độ cộng hưởng plasmon lưỡng cực càng mạnh. Khi ánh sáng laser chiếu tới cộng hưởng với plasmon lưỡng cực, hạt nano kim loại sẽ phát ra ánh sáng đặc trưng cho bức xạ lưỡng cực. Bức xạ này là một quá trình liên quan tới trường kích thích và được mô tả bởi một phân bố không gian của trường điện từ (phân bố này đạt trạng thái ổn định vài femtosecond sau khi ánh sáng này sinh ra).

Trong đó, cường độ ánh sáng từ một số phần của không gian xung quanh hạt bị suy giảm, trong khi cường độ tại một số phần gần hạt kim loại được tăng cường. Sơ đồ nguyên lý của SERS Gọi trường hệ số tăng cường trên bề mặt của hạt là g.
