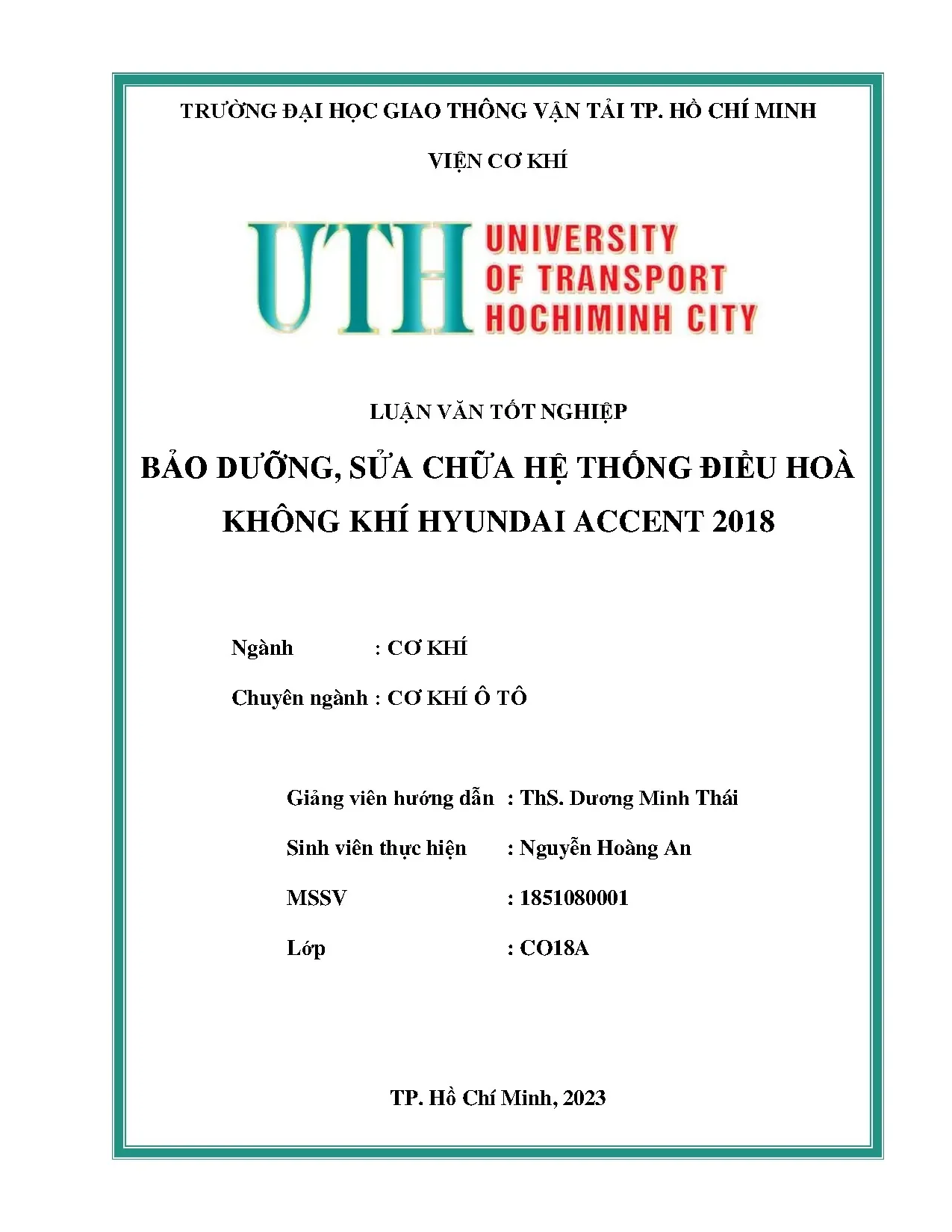

Luận văn: Bảo dưỡng, sửa chữa hệ thống điều hoà không khí Hyundai Accent 2018

Toàn tập quy trình bảo dưỡng, sửa chữa hệ thống điều hoà Hyundai Accent 2018. Tài liệu hướng dẫn từ cấu tạo, kiểm tra đến khắc phục lỗi thường gặp.

• Tác giả: Nguyễn Hoàng An
• Người hướng dẫn: ThS. Dương Minh Thái
• Trường học: Trường Đại học Giao thông Vận tải TP. Hồ Chí Minh
• Chuyên ngành: Cơ khí ô tô
• Đề tài: Bảo dưỡng, sửa chữa hệ thống điều hoà không khí Hyundai Accent 2018
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Tổng Quan Về Hệ Thống Điều Hòa Hyundai Accent 2018

Hệ thống điều hòa không khí Hyundai Accent 2018 là một trong những bộ phận quan trọng nhất trên ô tô hiện đại. Nó không chỉ cung cấp không khí mát mẻ mà còn giúp điều chỉnh độ ẩm và lọc bẩn trong cabin. Bảo dưỡng điều hòa Hyundai Accent 2018 đòi hỏi hiểu biết sâu sắc về cấu tạo và nguyên lý hoạt động. Hệ thống này bao gồm các thành phần chính như máy nén, giàn nóng, giàn lạnh, và van tiết lưu. Việc sửa chữa điều hòa Hyundai Accent 2018 cần được thực hiện định kỳ để đảm bảo hiệu suất tối ưu. Theo thông số kỹ thuật, hệ thống sử dụng môi chất lạnh R134a với dung tích chuẩn. Hiểu rõ về cấu tạo hệ thống giúp chủ xe phát hiện sớm các vấn đề và tránh chi phí sửa chữa lớn.

1.1. Chức Năng Của Hệ Thống Điều Hòa Không Khí

Điều hòa Hyundai Accent 2018 thực hiện các chức năng thiết yếu bao gồm làm mát không khí cabin, loại bỏ ẩm độ, lọc bẩn và mùi hôi. Hệ thống hoạt động dựa trên nguyên lý luân chuyển khí lạnh thông qua các ống dẫn. Máy nén nén khí, làm tăng áp suất và nhiệt độ, sau đó được làm lạnh tại giàn nóng. Quá trình này liên tục diễn ra để duy trì nhiệt độ ổn định trong cabin, mang lại sự thoải mái cho hành khách.

1.2. Nguyên Lý Hoạt Động Hệ Thống

Nguyên lý hoạt động của hệ thống điều hòa Accent 2018 dựa trên chu trình nhiệt động. Môi chất lạnh được nén, ngưng tụ, ti膨nở và bay hơi trong một vòng tuần hoàn khép kín. Quạt gió rút không khí ngoài qua giàn nóng để thoát nhiệt, sau đó không khí lạnh được đẩy vào cabin qua giàn lạnh. Van tiết lưu điều chỉnh dòng chảy môi chất lạnh để kiểm soát nhiệt độ. Cảm biến nhiệt độ giàn bay hơi giúp tối ưu hóa hiệu suất và bảo vệ máy nén từ quá tải.

II. Các Dụng Cụ Và Thiết Bị Bảo Dưỡng Điều Hòa

Để thực hiện sửa chữa bảo dưỡng điều hòa Hyundai Accent 2018 hiệu quả, cần sử dụng các dụng cụ và thiết bị chuyên dụng. Những công cụ này đảm bảo an toàn, chính xác và tiết kiệm thời gian trong quá trình bảo dưỡng. Thiết bị chuyên dụng điều hòa bao gồm máy hút chân không, máy nạp gas, bộ đồng hồ đo áp suất, và dụng cụ tìm vị trí xì ga. Mỗi dụng cụ đều có vai trò quan trọng trong các thao tác kỹ thuật khác nhau. Sử dụng đúng dụng cụ không chỉ cải thiện chất lượng sửa chữa mà còn bảo vệ các bộ phận của hệ thống khỏi hư hỏng không cần thiết.

2.1. Thiết Bị Kiểm Tra Và Đo Lường

Bộ đồng hồ đo áp suất là thiết bị không thể thiếu khi bảo dưỡng điều hòa Accent. Nó giúp kiểm tra áp suất cao và áp suất thấp của hệ thống để đảm bảo điều hòa hoạt động trong chỉ số an toàn. Máy hút chân không loại bỏ không khí và độ ẩm từ hệ thống trước khi nạp gas mới. Thiết bị tìm vị trí gas bị xì giúp phát hiện các lỗ rò rỉ nhỏ mà mắt thường không thể thấy, đảm bảo hệ thống hoàn toàn kín.

2.2. Dụng Cụ Tháo Lắp Bộ Phận

Các dụng cụ tháo lắp như cờ lê, kìm, tuổng vít là những công cụ cơ bản nhưng vô cùng quan trọng. Khi sửa chữa điều hòa Hyundai Accent 2018, việc tháo lắp giàn lạnh, giàn nóng hay máy nén đòi hỏi sự cẩn thận và chính xác. Dụng cụ chất lượng cao giúp tránh làm tổn thương các ốc vít, đầu nối hay các bộ phận nhạy cảm khác, đảm bảo quá trình sửa chữa diễn ra an toàn và hiệu quả.

III. Quy Trình Bảo Dưỡng Định Kỳ Điều Hòa Accent

Bảo dưỡng định kỳ hệ thống điều hòa Hyundai Accent 2018 theo các mốc quãng đường di chuyển là cách tốt nhất để duy trì hiệu suất tối ưu. Theo khuyến cáo của nhà sản xuất, cần kiểm tra hệ thống mỗi 6-12 tháng hoặc 10.000-20.000 km. Bảo dưỡng điều hòa Accent bao gồm kiểm tra áp suất, lượng gas, tình trạng dầu máy nén và sạch lọc cabin. Việc làm sạch giàn nóng và giàn lạnh định kỳ giúp loại bỏ bụi bẩn, cải thiện hiệu suất làm mát. Ngoài ra, cần thay dầu bôi trơn máy nén định kỳ để đảm bảo tuổi thọ của thiết bị này. Tuân thủ lịch bảo dưỡng không chỉ tiết kiệm chi phí mà còn đảm bảo an toàn cho hành khách.

3.1. Các Mốc Bảo Dưỡng Theo Quãng Đường

Mốc bảo dưỡng đầu tiên là 10.000 km: kiểm tra áp suất gas, kiểm tra rò rỉ, và làm sạch lọc cabin. Tại 20.000 km, cần kiểm tra tổng quát hệ thống và thay dầu nếu cần. Bảo dưỡng điều hòa Accent 2018 ở mốc 40.000 km bao gồm nạp gas bổ sung nếu cần thiết. Tại 60.000 km trở lên, cần thay dầu máy nén, kiểm tra van tiết lưu, và kiểm tra toàn bộ hệ thống. Việc tuân thủ các mốc này giúp phòng ngừa các hư hỏng lớn.

3.2. Các Thao Tác Bảo Dưỡng Chi Tiết

Bảo dưỡng chi tiết bao gồm kiểm tra các ống dẫn gas, kiểm tra kết nối, lau sạch giàn nóng giàn lạnh, và kiểm tra bộ phụt. Sửa chữa bảo dưỡng điều hòa cũng liên quan đến kiểm tra dây đai curoa khi lệnh máy nén. Cần chú ý đến sự hoạt động của bộ ly hợp điện từ và kiểm tra cảm biến nhiệt độ. Tất cả các thao tác này đều cần được ghi chép lại để theo dõi lịch sử bảo dưỡng xe.

IV. Những Hư Hỏng Thường Gặp Và Cách Sửa Chữa

Hư hỏng điều hòa Hyundai Accent 2018 thường xảy ra bao gồm rò rỉ gas, máy nén không hoạt động, quạt gió không chạy, và điều hòa chảy nước. Rò rỉ gas là vấn đề phổ biến nhất, khiến hệ thống không lạnh đủ. Để khắc phục, cần tìm vị trí rò rỉ bằng thiết bị phát hiện, sau đó vá hoặc thay thế bộ phận hỏng. Sửa chữa điều hòa Accent khi máy nén không hoạt động đòi hỏi kiểm tra bộ ly hợp điện từ, dây điện và cảm biến. Nếu điều hòa chảy nước, cần kiểm tra ống thoát nước ở giàn lạnh, thường bị tắc do bụi bẩn. Với những hư hỏng lớn như máy nén hỏng, cần thay thế toàn bộ hoặc chỉ thay bộ phận lỏng trong máy nén. Việc xác định chính xác nguyên nhân hư hỏng là chìa khóa để sửa chữa hiệu quả và tiết kiệm chi phí.

4.1. Xác Định Triệu Chứng Và Nguyên Nhân

Triệu chứng điều hòa không lạnh có thể do rò rỉ gas, máy nén không hoạt động, hoặc giàn lạnh bị tắc. Sửa chữa điều hòa Hyundai Accent bắt đầu bằng việc xác định chính xác triệu chứng. Nếu quạt gió chạy nhưng không lạnh, nguyên nhân có thể là rò rỉ gas hoặc máy nén không nén. Nếu quạt gió không chạy, vấn đề nằm ở bộ điều khiển hoặc motor quạt. Điều hòa chảy nước thường do ống thoát bị tắc. Kiểm tra sơ bộ bằng bộ đồng hồ đo áp suất giúp xác định nhanh vấn đề.

4.2. Quy Trình Sửa Chữa Và Khắc Phục

Với rò rỉ gas, cần tìm vị trí lỗ rò rỉ, vá hoặc thay thế ống dẫn, sau đó hút chân không và nạp gas. Để khắc phục máy nén không hoạt động, kiểm tra bộ ly hợp điện từ, nếu hỏng thì thay thế. Bảo dưỡng sửa chữa điều hòa Accent 2018 với ống thoát tắc cần rửa sạch hoặc nối ống mới. Nếu giàn lạnh hoặc giàn nóng hỏng, cần thay thế bộ phận. Sau khi sửa chữa, luôn phải hút chân không toàn bộ hệ thống trước khi nạp gas mới để đảm bảo hiệu suất tối ưu.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ HỆ THỐNG ĐIỀU HOÀ KHÔNG KHÍ Ô TÔ HYUNDAI ACCENT 2018 1. Tổng quan về hệ thống điều hoà không khí ô tô 1. Chức năng của hệ thống điều hoà không khí ô tô Hệ thống điều hoà không khí ô tô có chức năng điều chỉnh nhiệt độ trong xe, đồng thời còn có nhiệm vụ lọc sạch không khí và thông gió.

Hệ thống tạo sự thoải mái cho người ngồi trên xe, giảm sự mệt mỏi cho người lái, từ đó tạo sự an toàn cho các chuyến di chuyển bằng ô tô. Ngày nay, hệ thống điều hoà không khí ô tô đã trở thành một trong những tiêu chí đánh giá chất lượng và sự cao cấp của các dòng xe. Chức năng của hệ thống điều hoà không khí ô tô như sau: - Làm lạnh: Tiến hành hạ nhiệt không khí trong xe. - Sưởi ấm: Tăng nhiệt độ không khí trong xe để sưởi ấm.

- Thông gió: Đưa các khí có hại ra khỏi xe đồng thời đưa không khí sạch từ ngoài xe vào trong xe. Ngoài ra, hệ thống này còn có thể đẩy không khí ẩm ra ngoài xe, đưa không khí khô vào trong với mục đích làm khô mùi cơ thể của người ngồi trên xe khiến người lái xe cảm thấy thoải mái. - Làm sạch không khí: Làm không khí trở nên sạch hơn bằng cách loại bỏ các bụi bẩn có trong xe và từ ngoài xe vào trong xe. Phân loại hệ thống điều hoà không khí ô tô Việc phân loại hệ thống điều hoà không khí ô tô dựa trên nhiều yếu tố: - Dựa trên phương thức điều khiển được chia làm 2 dạng: ▪ Dạng 1: Hệ thống điều hoà không khí ô tô được điều khiển bằng tay.

Người lái thông qua các thao tác vặn nút hoặc gạt cần để điều khiển sự thay đổi nhiệt độ. ▪ Dạng 2: Hệ thống điều hoà không khí ô tô được điều khiển tự động. Người lái xe cần nhập nhiệt độ mà mình mong muốn, hệ thống sẽ tự động điều chỉnh nhiệt độ. 12 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An - Dựa vào bộ phận giảm áp tiết lưu mà hệ thống được chia làm 2 dạng: kiểu van giãn nở và kiểu ống giãn nở.

Hệ thống điều hoà không khí ô tô theo kiểu van giãn nở và kiểu ống giãn nở không có sự khác biệt về nguyên lý hoạt động vì với van giãn nở (có thể điều tiết lưu lượng) còn ống giãn nở (không thể điều tiết lưu lượng - đơn giản cấu trúc của hệ thống điều hoà không khí ô tô hơn loại van giãn nở). Nguyên lý làm việc của van hoặc ống giãn nở hệ thống điều hoà không khí ô tô: Máy nén khiến môi chất lạnh thể hơi tăng áp suất nhằm làm cho môi chất lạnh chuyển từ thể hơi sang thể lỏng và có nhiệt lượng cao. Sau khi chuyển thành thể lỏng, môi chất lạnh đi vào bình lọc tạp chất và hơi nước, sau đó đi ra khỏi bình lọc di chuyển vào van giãn nở. Sau đó, chất lỏng này được phun ra từ lỗ phun tiết lưu của van giãn nở để chuyển hình dạng từ lỏng sang dạng sương.

Tiếp đến, môi chất lạnh ở dạng sương này đi vào giàn lạnh. Vì áp suất môi chất lạnh giảm đột ngột, khiến nó mau chóng bay hơi và hấp thu nhiệt lượng. Quạt gió bên ngoài giàn lạnh thổi không khí mát liên tục vào khe hở của giàn lạnh khiến cho nhiệt độ của nó giảm xuống, từ đó làm giảm nhiệt độ trong xe xuống. Môi chất lạnh dạng hơi đi ra khỏi giàn lạnh đi đến máy nén và lặp lại quá trình nén trên.

Van giãn nở của hệ thống điều hoà không khí này dựa trên độ lớn của tải làm lạnh để điều tiết lưu lượng của môi chất lạnh. Cấu tạo chung hệ thống điều hoà không khí ô tô Cấu tạo của hệ thống điều hoà không khí ô tô gồm các bộ phận sau: giàn nóng (giàn ngưng, máy nén, giàn lạnh (giàn bay hơi), quạt gió, bình lọc ẩm, van giãn nở. Máy nén Chức năng của máy nén là nén môi chất lạnh dạng hơi có nhiệt độ thấp và áp suất thấp từ giàn lạnh thành môi chất lạnh dạng hơi có nhiệt độ cao và áp suất suất cao sau khi ra khỏi máy nén vào giàn nóng. 13 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An Hình 1.

Cấu tạo máy nén đĩa chéo 1. Đĩa và cụm mayơ 6. Cuộn kích từ 3. Puli 14 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An Hình 1.

Cấu tạo máy nén đĩa chéo 1. Bu lông mayơ 6. Bộ phận quạt gió Môi chất lạnh sau khi qua van giãn nở làm áp suất giảm nhanh, nhiệt độ của môi chất lạnh giảm đột ngột nên chuyển từ thể lỏng sang dạng sương. 15 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An Hình 1.

Vị trí bộ phận quạt gió trong ô tô Hình 1. Cấu tạo của bộ phận quạt gió 16 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An 1. Vỏ quạt gió (mặt trái) 5. Bộ truyền động nạp 10.

Điện trở quạt gió 2. Vỏ quạt gió (mặt phải) 6, 7. Bộ lọc không khí kiểm soát khí hậu 11. Vòng đệm kín cửa nạp 8.

Vỏ quạt phía trên 12. Động cơ quạt gió 4. Cửa nạp 9 Vỏ quạt phía dưới Sau đó, môi chất lạnh dạng sương đến giàn lạnh nhờ các ống xếp hình chữ U cùng các cánh tản nhiệt. Tại đây, quạt gió đẩy nhiệt độ thấp của giàn lạnh vào trong cabin.

Giàn nóng (bộ ngưng tụ) Hình 1. Cấu tạo của giàn nóng (Bộ ngưng tụ) 1 - Giàn nóng 2 - Cửa vào 3 - Khí nóng 4 - Đầu từ máy nén đến 5 - Cửa ra 6 - Môi chất giàn nóng ra 7 - Không khí lạnh 8 - Quạt giàn nóng 9 - Ống dẫn chữ U 10 - Cánh tản nhiệt Chức năng của giàn nóng khiến cho môi chất lạnh ở dạng hơi có áp suất cao và nhiệt độ cao từ máy nén được làm mát nên ngưng tụ chuyển thành thể lỏng với áp suất cao và nhiệt độ thấp. 17 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An Môi chất dạng hơi áp suất cao Môi chất lạnh dạng lỏng áp suất cao Không khí có nhiệt độ môi trường Hình 1. Nguyên lý hoạt động của giàn nóng (Bộ ngưng tụ) Hoạt động của giàn nóng gồm: Đầu tiên, Quạt giàn nóng hút thổi không khí có nhiệt độ môi trường bên ngoài vào làm mát giàn nóng.

Sau đó tại giàn nóng, không khí trao đổi năng lượng với các lá tản nhiệt. Cuối cùng, môi chất sẽ ngưng tụ từ dạng hơi về dạng lỏng trong quá trình đi qua giàn nóng sẽ trở về nhiệt độ thấp và áp suất cao. Giàn lạnh (bộ bay hơi) Chức năng: Môi chất bị giàn lạnh làm bay hơi ở dạng sương sau khi qua van giãn nở. Môi chất sẽ có nhiệt độ và áp suất thấp đồng thời sẽ làm lạnh không khí ở xung quanh giàn lạnh.

Cấu tạo: Gồm một thùng chứa, những đường ống và cánh làm lạnh. Những đường ống này đi qua những cánh làm lạnh và tạo nên các rãnh nhỏ để đưa nhiệt đi tốt hơn. 18 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An Hình 1. Cấu tạo giàn lạnh (Bộ bay hơi) Nguyên lý hoạt động: Môi chất lạnh ở thể lỏng có áp suất cao và nhiệt độ thấp từ giàn nóng sang bình lọc ẩm rồi đến lỗ phun của van tiết lưu, vì nhiệt độ tăng và áp suất giảm đột ngột do lượng không khí nóng bên ngoài khoang cabin là khoang động cơ đi vào do quạt gió nên môi chất lạnh hấp thu nhiệt chuyển từ thể lỏng sang dạng sương rồi đến giàn lạnh thì chuyển hẳn sang dạng hơi với áp suất thấp và nhiệt độ cao.

Van giãn nở (Van tiết lưu) Van giãn nở được đặt giữa giàn lạnh và bình lọc ẩm có tác dụng: - Kết hợp với cảm biến nhiệt độ để kiểm soát các thông số như lượng môi chất lạnh và nhiệt độ của giàn bay hơi. - Giảm áp suất môi chất sau khi đi qua van tiết lưu. Lượng môi chất lạnh đi qua van tiết lưu khi đã ở trạng thái lỏng khi qua giàn nóng được điều khiển bởi sự chuyển động thẳng đứng của van, phụ thuộc vào sự chênh lệch của Pbhcbn và tổng P = Plxn + Pbhgl (với Pbhcbn là áp suất bay hơi trong ống cảm biến nhiệt, Plxn là áp suất lò xo nén và Pbhgl là áp suất bay hơi trong giàn lạnh). Khi cần làm lạnh nhanh thì ở cửa ra giàn lạnh, nhiệt độ môi chất lạnh sẽ rất cao.

Vì vậy, lượng môi chất lạnh lớn tuần hoàn trong hệ thống với nhiệt độ và áp suất trong ống cảm biến nhiệt cao. Ngược lại, khi cần ít lạnh (mát), sẽ xảy ra tác động ngược lại làm cho lượng môi chất lạnh lưu thông không nhiều trong hệ thống. 19 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An Nếu giàn nóng bị nghẹt hoặc không được tản nhiệt bình thường sẽ gây nguy hiểm cho đường ống dẫn bởi áp suất của giàn nóng và bộ lọc sẽ trở nên cao bất thường. Để tránh hiện tượng này xảy ra, nếu áp suất ở phía cao tăng lên khoảng từ 35kgF/cm2 (3,43 MPa) đến 42kgF/cm2 (4,14 MPa), thì van giảm áp phải mở để giảm áp suất.

Cấu tạo và vị trí của van tiết lưu, van xả phía thấp áp 1. Bình lọc và hút ẩm Cấu tạo của bình lọc và hút ẩm gồm vỏ làm bằng kim loại, bên trong có lưới lọc và túi chứa chất khử ẩm (desicant) là một vật liệu có đặc tính hút ẩm lẫn trong môi chất rất tốt như chất silicagel (SiO2.nH2O), silica alumina (JZ-WASG) và oxyt nhôm (Al2O3). Khi áp suất trong bình lọc tăng lên bất thường vì nguyên nhân nào đó thì trên bình lọc có trang bị van an toàn, van này mở khi áp suất trong bình lọc tăng lên. Sau khi môi chất được khử ẩm sẽ đi đến van tiết lưu.

Ngoài ra còn lắp thêm bình khử nước giữa bình lọc/hút ẩm và van tiết lưu trong một số loại hệ thống lạnh. Bình khử nước có nhiệm vụ bảo vệ van tiết lưu không bị đóng băng bằng cách hút sạch hơi nước còn sót lại một lần nữa trong môi chất. Ngoài ra, còn có bộ phận giúp cho quá trình quan sát, kiểm tra tình trạng của môi chất lạnh làm bằng kính trong suốt ở phần trên bình lọc gọi là mắt gas. 20 LUẬN VĂN TỐT NGHIỆP Nguyễn Hoàng An Hình 1.

Cấu tạo của bình lọc và hút ẩm 1. Nguyên lý hoạt động của hệ thống điều hoà không khí ô tô Hệ thống điều hoà không khí ô tô là một hệ thống khép kín, gồm các bộ phận chính được mô tả theo hình 1.
