Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc duy trì trật tự pháp lý, tối ưu hóa nguồn lực tài nguyên và bảo đảm quyền lợi hợp pháp của người sử dụng đất. Tại Việt Nam, hệ thống quản lý đất đai đã trải qua nhiều giai đoạn chuyển dịch công nghệ: từ quản lý hồ sơ giấy truyền thống, sang số hóa phân tán bằng FoxPro/AutoCAD, và tiến tới tích hợp Hệ thống Thông tin Đất đai (LIS - Land Information System). Theo thống kê của Bộ Tài nguyên và Môi trường (BTNMT), tính đến thời điểm triển khai Quyết định số 221/QĐ-BTNMT, cả nước có khoảng 30% Sở Tài nguyên và Môi trường áp dụng phần mềm ViLIS và 20% sử dụng phần mềm ELIS để vận hành cơ sở dữ liệu địa chính.

Tuy nhiên, tại nhiều địa bàn cấp huyện và thị trấn miền núi như thị trấn Lương Sơn (huyện Lương Sơn, tỉnh Hòa Bình), dữ liệu hồ sơ địa chính (HSĐC) trong thời gian dài tồn tại dưới dạng phân tán, không đồng bộ giữa bản đồ không gian và hồ sơ pháp lý thuộc tính. Việc lưu trữ hồ sơ giấy gây ra các rủi ro nghiêm trọng: thất lạc thông tin, thời gian tra cứu kéo dài từ 15–30 phút cho một hồ sơ, sai lệch ranh giới khi có biến động tách/gộp thửa, và gây quá tải trong công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

+-------------------------------------------------------------------------+
|                  VẤN ĐỀ CỐT LÕI TẠI THỊ TRẤN LƯƠNG SƠN                  |
+-------------------------------------------------------------------------+
|  1. Không gian: Bản đồ MicroStation DGN chưa chuẩn hóa Topology         |
|  2. Thuộc tính: Hồ sơ giấy, sổ bộ viết tay (Sổ mục kê, Sổ địa chính)    |
|  3. Nghiệp vụ: Chỉnh lý biến động thủ công, dễ trùng lặp/sai lệch thửa |
|  4. Tích hợp: Thiếu liên kết 2 chiều giữa Tọa độ thực và Dữ liệu pháp lý|
+-------------------------------------------------------------------------+

Mục tiêu của dự án

  1. Chuẩn hóa cơ sở dữ liệu không gian: Xử lý và làm sạch lỗi hình học, xây dựng quan hệ topology cho 23 tờ bản đồ địa chính số tỷ lệ 1/1000 và 1/2000 trên nền tảng MicroStation SE và FAMIS (Field Analysis and Mapping Information System) theo tiêu chuẩn của BTNMT.
  2. Xây dựng cơ sở dữ liệu thuộc tính: Số hóa toàn diện dữ liệu chủ sử dụng, số hiệu thửa, diện tích pháp lý, nguồn gốc sử dụng, thời hạn sử dụng đất của 4.020 hộ gia đình, cá nhân và tổ chức trên địa bàn.
  3. Đồng bộ hóa dữ liệu địa chính trong ViLIS: Chuyển đổi và nhập toàn bộ dữ liệu không gian – thuộc tính vào phần mềm ViLIS phiên bản 1.0/2.0 để quản lý tập trung.
  4. Tự động hóa lập bộ hồ sơ địa chính: Tự động kết xuất và in ấn 4 loại tài liệu cốt lõi: Sổ địa chính (mẫu 01), Sổ mục kê đất, Sổ cấp GCNQSDĐ, và Sổ theo dõi biến động đất đai theo Thông tư số 09/2007/TT-BTNMT.
  5. Vận hành quy trình nghiệp vụ biến động: Thiết lập quy trình chuẩn hóa cho các giao dịch địa chính: cấp mới GCNQSDĐ, chuyển mục đích sử dụng đất, tách thửa, hợp thửa và tra cứu thông tin đa chỉ tiêu.

Phạm vi và đối tượng áp dụng

  • Phạm vi không gian: Toàn bộ diện tích tự nhiên 1.725,61 ha của thị trấn Lương Sơn, huyện Lương Sơn, tỉnh Hòa Bình (gồm 15 tiểu khu và 3 xóm: Mòng, Đồng Bái, Mỏ).
  • Phạm vi nghiệp vụ: Phân loại và quản lý 1.330,53 ha đất nông nghiệp (chiếm 77,1%) và 395,08 ha đất phi nông nghiệp (chiếm 22,9%).
  • Giới hạn kỹ thuật: Đề tài tập trung xây dựng cơ sở dữ liệu địa chính cấp cơ sở trên kiến trúc máy đơn (Desktop/Local Database), phục vụ Văn phòng Đăng ký quyền sử dụng đất cấp huyện và cán bộ địa chính thị trấn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi áp dụng phần mềm ViLIS, công tác địa chính tại thị trấn Lương Sơn bộc lộ nhiều điểm nghẽn kỹ thuật khi đối chiếu với các giải pháp quản lý phổ biến:

Tiêu chí so sánh Quản lý sổ sách truyền thống Ứng dụng CAD thuần túy (MicroStation/AutoCAD) Hệ thống thông tin địa chính ViLIS
Liên kết không gian - thuộc tính Không có (hồ sơ tách rời bản đồ) Tách rời hoặc lưu dạng text tĩnh Liên kết 2 chiều thời gian thực (Spatial-Attribute Join)
Kiểm tra lỗi hình học (Topology) Thủ công bằng mắt, sai sót cao Cần plugin bổ trợ, thao tác phức tạp Tự động hóa với thuật toán MRFClean & MRFFlag
Thời gian tra cứu 1 thửa đất 15 – 30 phút (lật tìm sổ mục kê) 5 – 10 phút (mở bản đồ, tìm text) < 3 giây (tra cứu đa tiêu chí qua CSDL)
Xử lý biến động (Tách/Nhập) Vẽ lại bản đồ giấy, ghi đè sổ Chỉnh sửa đồ họa, không lưu lịch sử Tự động cập nhật không gian và gắn vết lịch sử biến động
Kết xuất báo cáo/Sổ bộ Kê khai thủ công, dễ nhầm lẫn Xuất thủ công qua file CAD/Excel Tự động xuất đúng chuẩn Thông tư 09/2007/TT-BTNMT

Ma trận yêu cầu hệ thống (Phương pháp MoSCoW)

  • Must-have (Bắt buộc có):
    • Khả năng làm sạch và tạo Topology tự động (loại bỏ dangles, undershoots, overshoots).
    • Khởi tạo đơn đăng ký cấp GCNQSDĐ (mẫu 04/ĐK theo Thông tư 29/TT-BTNMT).
    • Tự động sinh Sổ địa chính, Sổ mục kê đất, Sổ cấp GCNQSDĐ.
    • Hỗ trợ in Giấy chứng nhận quyền sử dụng đất khổ A3 với sơ đồ thửa đất tự động.
  • Should-have (Cần có):
    • Module quản lý biến động (chuyển nhượng, tặng cho, thừa kế, tách thửa, hợp thửa).
    • Tra cứu thông tin theo mã định danh thửa đất, tên chủ sử dụng, số CMND/CCCD hoặc số phát hành GCN.
    • Kết xuất báo cáo thống kê đất đai định kỳ (Biểu TK01, TK02, TK03, TK04).
  • Could-have (Có thể mở rộng):
    • Khả năng xuất dữ liệu dạng Shapefile sang các phần mềm WebGIS/MapInfo.
    • Phân quyền người dùng theo cấp độ quản trị viên và cán bộ tác nghiệp.
  • Won't-have (Chưa áp dụng trong phiên bản này):
    • Tích hợp cổng dịch vụ công trực tuyến mức độ 4.
    • Mô hình hóa dữ liệu địa chính 3D không gian ngầm và không gian trên cao.

Thiết kế hệ thống

Kiến trúc giải pháp được xây dựng theo mô hình 3 tầng phân định rõ ràng giữa tầng lưu trữ dữ liệu, tầng xử lý logic nghiệp vụ và tầng giao diện hiển thị.

graph TD
    subgraph ClientLayer ["1. Tầng hiển thị & Thao tác (Presentation Layer)"]
        UI1["Giao diện Nhập liệu & Đăng ký"]
        UI2["Giao diện Quản lý Bản đồ Số"]
        UI3["Module In ấn GCNQSDĐ & Sổ bộ"]
        UI4["Module Tra cứu & Báo cáo TK01-04"]
    end

    subgraph LogicLayer ["2. Tầng xử lý nghiệp vụ (Business Logic Layer)"]
        BL1["Engine Topology MicroStation SE / MDL"]
        BL2["Engine Xử lý Bản đồ FAMIS"]
        BL3["Bộ xử lý nghiệp vụ ViLIS 1.0 (Visual Basic 6.0)"]
        BL4["Module Quản lý Biến động Không gian & Thuộc tính"]
    end

    subgraph DataLayer ["3. Tầng dữ liệu địa chính (Data Storage Layer)"]
        DB1[("CSDL Không gian: *.DGN / VN-2000")]
        DB2[("CSDL Trao đổi: TD3050901.*")]
        DB3[("CSDL Thuộc tính: Microsoft Access / SQL Server")]
    end

    UI1 --> BL3
    UI2 --> BL1
    UI2 --> BL2
    UI3 --> BL3
    UI4 --> BL3

    BL1 --> DB1
    BL2 --> DB1
    BL2 --> DB2
    BL3 --> DB2
    BL3 --> DB3

Technology Stack và quy chuẩn kỹ thuật

  • Nền tảng hệ điều hành: Microsoft Windows XP Professional / Windows 7 (32-bit/64-bit).
  • Môi trường đồ họa: MicroStation SE (v05.05) kết hợp ngôn ngữ mở rộng MDL (MicroStation Development Language).
  • Phần mềm biên tập bản đồ: FAMIS phiên bản 2.0.
  • Phần mềm quản trị LIS: ViLIS phiên bản 1.0/2.0 (Phát triển trên nền Microsoft Visual Basic 6.0, kết nối CSDL Microsoft Access/SQL Server qua ADODB).
  • Hệ quy chiếu quốc gia: VN-2000, múi chiếu 3 độ, kinh tuyến trục tỉnh Hòa Bình ($105^\circ00'$), Ellipsoid WGS-84.
  • Phân lớp đối tượng bản đồ (Layer / Level Standard):
    • Level 10: Đường ranh giới thửa đất (Boundary Lines).
    • Level 11: Số thứ tự thửa, diện tích pháp lý, ký hiệu loại đất.
    • Level 23: Chỉ giới và tim đường giao thông.
    • Level 31: Ranh giới thủy lợi, mương máng, sông suối.

Thiết kế lược đồ Cơ sở dữ liệu (Database Schema)

Dữ liệu thuộc tính trong ViLIS được tổ chức chuẩn hóa quan hệ giữa thửa đất, chủ sở hữu, giấy tờ pháp lý và biến động:

-- Schema cấu trúc bảng dữ liệu cốt lõi trong ViLIS
CREATE TABLE tbl_ChuSuDung (
    MaChuSuDung VARCHAR(20) PRIMARY KEY,
    HoTenChu NVARCHAR(100) NOT NULL,
    NamSinh INT,
    SoCMND VARCHAR(15) UNIQUE,
    NgayCapCMND DATE,
    NoiCapCMND NVARCHAR(100),
    DiaChiThuongTru NVARCHAR(255)
);

CREATE TABLE tbl_ThuaDat (
    MaThuaDat VARCHAR(30) PRIMARY KEY, -- Cấu trúc: MaDVHC_SoTo_SoThua
    MaDVHC VARCHAR(10) NOT NULL,        -- Thị trấn Lương Sơn: 3050901
    SoToBanDo INT NOT NULL,
    SoThua INT NOT NULL,
    DienTichPhapLy NUMERIC(10,2) NOT NULL,
    DienTichDoVe NUMERIC(10,2),
    LoaiDat VARCHAR(10) NOT NULL,       -- ONT, CLN, LUC, LNK, BHK...
    MaChuSuDung VARCHAR(20),
    FOREIGN KEY (MaChuSuDung) REFERENCES tbl_ChuSuDung(MaChuSuDung)
);

CREATE TABLE tbl_GiayChungNhan (
    SoVaoSoGCN VARCHAR(30) PRIMARY KEY,
    MaThuaDat VARCHAR(30) NOT NULL,
    SoPhatHanhGCN VARCHAR(20) NOT NULL,
    NgayKyCap DATE NOT NULL,
    CoQuanCap NVARCHAR(100),
    TrangThaiCap INT DEFAULT 1,         -- 1: Hợp lệ, 0: Đã thu hồi/chỉnh lý
    FOREIGN KEY (MaThuaDat) REFERENCES tbl_ThuaDat(MaThuaDat)
);

CREATE TABLE tbl_BienDongDatDai (
    MaBienDong VARCHAR(30) PRIMARY KEY,
    MaThuaDatGoc VARCHAR(30) NOT NULL,
    LoaiBienDong NVARCHAR(50),          -- Chuyển nhượng, Tách thửa, Hợp thửa...
    NgayBienDong DATE NOT NULL,
    NoiDungBienDong NVARCHAR(500),
    MaThuaDatMoi VARCHAR(30),
    FOREIGN KEY (MaThuaDatGoc) REFERENCES tbl_ThuaDat(MaThuaDat)
);

Methodology

Dự án áp dụng phương pháp luận kết hợp giữa Quy trình chuẩn hóa dữ liệu địa chính không gian và Mô hình triển khai kiểm thử lặp (Iterative Waterfall) trong thời gian 3 tháng (20/01/2014 – 30/04/2014):

[Giai đoạn 1: Thu thập số liệu] -> [Giai đoạn 2: Chuẩn hóa MicroStation/FAMIS]
   -> [Giai đoạn 3: Chuyển đổi ViLIS] -> [Giai đoạn 4: Vận hành & Nghiệp vụ]
   -> [Giai đoạn 5: Đánh giá & Bàn giao]
  1. Khảo sát & Thu thập: Thu thập 23 tờ bản đồ địa chính số dạng *.dgn và các tập sổ bộ giấy hiện hành từ Phòng Tài nguyên và Môi trường huyện Lương Sơn.
  2. Xử lý Topo & Chuẩn hóa thuộc tính: Sử dụng công cụ MRFClean để lọc sạch sai số hình học dưới ngưỡng dung sai $0.01\text{ m}$. Dùng FAMIS để tạo vùng (Polygon Build) và gán nhãn thuộc tính thửa.
  3. Chuyển đổi dữ liệu sang ViLIS: Trích xuất file trao đổi trung gian định dạng TD3050901 (TD + Mã ĐVHC chuẩn 7 chữ số).
  4. Vận hành nghiệp vụ: Kiểm thử in GCN, lập sổ bộ, thử nghiệm các ca biến động tách/gộp thửa thực tế.
  5. Kiểm soát chất lượng (QA): Đối soát chéo 100% diện tích giữa tổng diện tích hình học trên bản đồ số và tổng diện tích trong sổ mục kê pháp lý.

Implementation và kết quả

Development process

Quá trình xây dựng và chuẩn hóa cơ sở dữ liệu được thực hiện tuần tự qua các bước kỹ thuật chính xác:

[File *.DGN gốc]

Thuật toán và câu lệnh chuẩn hóa Topology

Để đảm bảo các đường bao thửa đất tạo thành một đa giác kín hoàn chỉnh, tham số dung sai (Tolerance) được cấu hình nghiêm ngặt:

$$\text{Tolerance}_{\text{clean}} = 0.01\text{ m (1 cm ngoài thực địa)}$$

Thuật toán tự động tìm và xóa các điểm thừa (undershoots/overshoots), loại bỏ các đoạn thẳng trùng lặp (duplicate elements) và tự động ngắt đoạn tại các giao điểm:

/* Mô phỏng thuật toán xử lý nút mạng và làm sạch Topology trong MDL (MicroStation) */
void CleanParcelTopology(double tolerance) {
    ElementScanCriteria scanCriteria;
    scanCriteria.SetLayerFilter(LEVEL_BOUNDARY_10); // Lọc lớp 10: Ranh giới thửa

    // Quét toàn bộ phân đoạn đường ranh giới
    for (LineSegment seg : scanCriteria.GetElements()) {
        if (seg.Length() < tolerance) {
            seg.Delete(); // Loại bỏ đoạn rác nhỏ hơn ngưỡng sai số
        }
        // Tách đường tại nút giao (Intersection Point)
        if (seg.IntersectsOtherLines()) {
            seg.BreakAtIntersections();
        }
        // Đóng kín các nút hở (Snap endpoints)
        if (seg.GetDangleDistance() <= tolerance) {
            seg.SnapToNearestVertex(tolerance);
        }
    }
}

Sau khi chạy MRFClean, tiện ích MRFFlag được kích hoạt để đánh dấu các vị trí lỗi còn tồn đọng (cờ màu nổi bật) nhằm hỗ trợ chuyên viên xử lý đồ họa thủ công trước khi tiến hành tạo vùng (BUILD).

Trích xuất và chuyển đổi sang ViLIS

Sau khi gán đầy đủ thông tin pháp lý từ nhãn thửa vào bảng thuộc tính nội bộ của FAMIS, hệ thống gọi hàm chuyển đổi mã đơn vị hành chính thị trấn Lương Sơn:

  • Mã ĐVHC chuẩn: 3050901 (Tỉnh Hòa Bình: 305, Huyện Lương Sơn: 09, Thị trấn Lương Sơn: 01).
  • Tên tệp xuất: TD3050901.DAT và TD3050901.DIR.

Testing và validation

Hệ thống được thử nghiệm chi tiết trên tờ bản đồ số 145-a-1 (Tỷ lệ 1/1000) và mở rộng cho toàn bộ 23 tờ bản đồ của thị trấn Lương Sơn.

+-----------------------------------------------------------------------+
|                 KẾT QUẢ KIỂM THỬ VÀ ĐỐI SOÁT DỮ LIỆU                  |
+-----------------------------------------------------------------------+
| Chỉ số kiểm thử             | Kết quả trước số hóa | Sau khi dùng ViLIS|
+-----------------------------+----------------------+------------------+
| Tỷ lệ lỗi Topology thửa     | ~ 12.5% (vẽ tay/hở)  | 0.00% (Khép kín) |
| Thời gian tra cứu thông tin | 15 - 30 phút/hồ sơ   | < 3 giây/truy vấn|
| Thời gian lập Sổ mục kê     | 3 - 5 ngày/tờ bản đồ | < 10 giây        |
| Độ sai lệch diện tích       | Sai số tích lũy lớn  | 0.000 m² (Tuyệt đối)|
| Tỷ lệ khớp thuộc tính       | ~ 85% (lệch sổ/bản đồ)| 100% Đồng bộ     |
+-----------------------------------------------------------------------+
  • Kiểm thử tải truy vấn: Thao tác tìm kiếm thông tin theo tên chủ sử dụng đất chứa ký tự tiếng Việt có dấu, tìm kiếm theo số CMND/CCCD hoặc số hiệu thửa đất thực thi tức thì (độ trễ dưới $0.5\text{ giây}$).
  • Kiểm thử in ấn GCN: Thử nghiệm in trên máy in kim và máy in phun khổ A3, hệ thống tự động căn chỉnh tọa độ góc của trang 2 (thông tin pháp lý) và trang 3 (sơ đồ thửa đất) với sai số cơ học dưới $0.5\text{ mm}$.

Kết quả đạt được

pie title Phân bổ cơ cấu sử dụng đất Thị trấn Lương Sơn (Tổng: 1.725,61 ha)
    "Đất lâm nghiệp (803,96 ha)" : 46.6
    "Đất sản xuất nông nghiệp (523,43 ha)" : 30.3
    "Đất chuyên dùng phi nông nghiệp (233,24 ha)" : 13.5
    "Đất ở & các loại đất khác (164,98 ha)" : 9.6
  1. Số hóa toàn diện quỹ đất: Quản lý chính xác 1.725,61 ha đất tự nhiên, trong đó phân tách chi tiết:
    • 1.330,53 ha đất nông nghiệp (523,43 ha đất sản xuất nông nghiệp; 803,96 ha đất lâm nghiệp; 3,14 ha đất nuôi trồng thủy sản).
    • 395,08 ha đất phi nông nghiệp (233,24 ha đất chuyên dùng; 28,6 ha đất quốc phòng an ninh; 13,42 ha đất trụ sở cơ quan).
  2. Tự động hóa 100% quy trình xuất hồ sơ địa chính:
    • Kết xuất chính xác Sổ Địa chính (Mẫu 01) theo Quyết định 499/QĐ/ĐC.
    • Thiết lập Sổ Mục kê đất đồng bộ với dữ liệu bản đồ số.
    • Tạo lập Sổ Cấp GCNQSDĐ và Sổ Theo dõi biến động đất đai.
  3. Tối ưu hóa quản lý biến động: Hỗ trợ trực tiếp các thao tác đồ họa: chia tách một thửa đất thành nhiều thửa mới, gộp nhiều thửa đất thành một thửa duy nhất, tự động cấp mã định danh mới và lưu vết lịch sử thửa đất cũ vào CSDL.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Đồng bộ hóa 2 chiều Không gian - Thuộc tính: Khắc phục triệt để tình trạng "bản đồ đi một đường, sổ sách đi một nẻo". Mọi thao tác chỉnh sửa kích thước hình học trên bản đồ lập tức kích hoạt trigger cập nhật lại trường diện tích và thông số pháp lý trong CSDL thuộc tính.
  2. Quy trình làm sạch Topology chuẩn hóa: Xây dựng quy trình xử lý lỗi kết hợp giữa tự động (MRFClean) và bán tự động (MRFFlag), giảm thiểu $95%$ thời gian sửa lỗi thủ công trên tệp DGN.
  3. Chuẩn hóa quy trình cấp GCN và In ấn hàng loạt: Tích hợp module in ấn tự động xuất bản vẽ sơ đồ thửa đất trực tiếp lên phôi GCN khổ A3 mà không cần xuất qua phần mềm trung gian thứ ba.
[Phương thức Cũ: 15-30 phút/hồ sơ]  ████████████████████ 100%
[Phương thức Mới: < 3 giây/hồ sơ]   ▍ 1.5% (Tiết kiệm > 98% thời gian)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế (Real-world Use Cases)

Kịch bản 1: Tiếp nhận và cấp mới GCNQSDĐ cho hộ gia đình

  1. Cán bộ địa chính mở module Kê khai đăng ký -> Đăng ký sử dụng đất.
  2. Nhập thông tin chủ sử dụng (Họ tên, CMND, địa chỉ) và chọn thửa đất tương ứng từ bản đồ số.
  3. Hệ thống tự động kiểm tra: Nếu thửa đất chưa có tranh chấp và đúng quy hoạch, phần mềm sinh Đơn đăng ký cấp GCN (Mẫu 04/ĐK).
  4. Sau khi Hội đồng đăng ký đất đai xét duyệt, chuyển trạng thái sang Hồ sơ địa chính -> Cấp GCNQSDĐ.
  5. Phần mềm tự động nạp sơ đồ thửa đất từ tệp đồ họa vào trang 3 của GCN và in trực tiếp ra máy in A3.

Kịch bản 2: Biến động Tách thửa do tặng cho/chuyển nhượng

  1. Chọn thửa đất gốc cần tách trên bản đồ số trong ViLIS.
  2. Sử dụng công cụ Tách thửa: Nhập đường phân chia ranh giới mới hoặc diện tích cần tách.
  3. Hệ thống tự động tính toán diện tích các thửa mới, đánh số thứ tự thửa phát sinh theo quy tắc địa phương.
  4. Ghi nhận giao dịch vào bảng tbl_BienDongDatDai, đồng thời chuyển trạng thái thửa đất cũ thành "Đã đóng/Đã tách".
  5. In tự động trang 4 (Nội dung biến động) hoặc cấp phôi GCN mới cho các thửa phát sinh.

Yêu cầu cấu hình triển khai hệ thống

  • Phần cứng máy trạm:
    • Vi xử lý: Intel Pentium III / Pentium 4 hoặc Intel Core i3 trở lên.
    • Bộ nhớ RAM: Tối thiểu 512 MB (Khuyến nghị 2 GB – 4 GB).
    • Dung lượng ổ cứng khả dụng: Tối thiểu 10 GB (định dạng NTFS).
    • Thiết bị ngoại vi: Máy in phun hoặc máy in kim khổ A3 kết nối qua cổng USB/LAN.
  • Phần mềm môi trường:
    • Hệ điều hành: Windows XP SP3, Windows 7 SP1 (32-bit hoặc 64-bit).
    • MicroStation SE 05.05.00.00.
    • Module tiện ích: FAMIS 2.0, MRFClean, MRFFlag, IPlot Client.
    • Trình điều khiển CSDL: Microsoft Jet OLEDB 4.0 / SQL Native Client.

Hạn chế và hướng phát triển

Hạn chế hiện tại

  • Mô hình CSDL cục bộ: Phiên bản ViLIS 1.0 hoạt động chủ yếu trên các máy trạm đơn lẻ dùng CSDL Access, khả năng chia sẻ dữ liệu đa người dùng đồng thời (Concurrent Multi-user) còn hạn chế.
  • Ràng buộc nền tảng: Phụ thuộc vào môi trường MicroStation SE 32-bit cũ, gặp khó khăn khi cài đặt trên các hệ điều hành 64-bit hiện đại (Windows 10/11) nếu không chạy qua trình giả lập hoặc tương thích.

Hướng nâng cấp và mở rộng

  1. Chuyển đổi lên ViLIS 2.0 / VBDLIS: Nâng cấp cơ sở dữ liệu lên Microsoft SQL Server hoặc PostgreSQL/PostGIS để hỗ trợ kiến trúc Multi-Tier và quản trị tập trung tại cấp Tỉnh/Thành phố.
  2. Tích hợp dịch vụ bản đồ WebGIS: Xuất bản các lớp dữ liệu địa chính lên môi trường WebGIS qua GeoServer/MapServer, cho phép người dân tra cứu thông tin quy hoạch và tình trạng cấp phép trực tuyến qua điện thoại thông minh.
  3. Số hóa không gian 3D: Mở rộng quản lý đa tầng đối với các khu chung cư, công trình ngầm và trung tâm thương mại theo tiêu chuẩn Land Administration Domain Model (LADM - ISO 19152).

Đối tượng hưởng lợi

  • Cán bộ quản lý địa chính cấp xã/phường/thị trấn: Giảm $80%$ khối lượng công việc hành chính thủ công; loại bỏ nguy cơ trùng lặp số thửa, sai lệch diện tích khi lập sổ mục kê và sổ địa chính.
  • Cơ quan quản lý cấp Huyện/Tỉnh (Phòng TN&MT, Văn phòng Đăng ký đất đai): Nắm bắt dữ liệu hiện trạng sử dụng đất tức thì; tự động tổng hợp các biểu báo cáo thống kê đất đai hàng năm (TK01-TK04) với độ chính xác tuyệt đối.
  • Người sử dụng đất (Người dân và Doanh nghiệp): Rút ngắn thời gian thực hiện các thủ tục hành chính liên quan đến cấp GCNQSDĐ, đăng ký biến động, chuyển nhượng và giải quyết tranh chấp ranh giới.
  • Sinh viên và Chuyên viên nghiên cứu Quản lý đất đai/GIS: Tiếp cận quy trình chuẩn hóa từ xử lý bản đồ ngoại nghiệp, làm sạch Topology không gian đến tích hợp phần mềm thông tin đất đai chuyên dụng.

Câu hỏi thường gặp

1. Cần cấu hình phần cứng và phần mềm như thế nào để triển khai hệ thống ViLIS?

Hệ thống yêu cầu máy tính chạy Windows XP hoặc Windows 7, chip xử lý từ Pentium III/Core 2 Duo trở lên, RAM tối thiểu 512 MB, ổ cứng trống từ 10 GB và máy in chuyên dụng khổ A3. Phần mềm cần cài đặt gồm MicroStation SE, tiện ích FAMIS 2.0 và gói cài đặt ViLIS.

2. Dung sai (Tolerance) khi xử lý lỗi Topology bản đồ bằng MRFClean được thiết lập là bao nhiêu?

Theo quy chuẩn thành lập bản đồ địa chính số, tham số Tolerance được thiết lập cố định là $0.01\text{ m}$ ($1\text{ cm}$ ngoài thực địa). Mọi điểm hở, đoạn thừa hoặc đường trùng đè nhỏ hơn ngưỡng này sẽ được thuật toán tự động làm sạch và bắt dính vào nút mạng gần nhất.

3. Tệp tin trao đổi trung gian giữa FAMIS và ViLIS có cấu trúc như thế nào?

Dữ liệu bản đồ sau khi chuẩn hóa trên FAMIS được xuất thành tệp có cấu trúc TD + Mã_ĐVHC (ví dụ tại thị trấn Lương Sơn có mã là TD3050901.*). Tệp này tích hợp toàn bộ tọa độ hình học đỉnh thửa và các nhãn thuộc tính pháp lý (chủ sử dụng, số hiệu thửa, diện tích, loại đất).

4. ViLIS xử lý việc biến động tách/gộp thửa đất ra sao để bảo toàn lịch sử dữ liệu?

Khi tách hoặc gộp thửa, ViLIS tự động đóng trạng thái của thửa đất cũ (chuyển vào bảng lưu vết lịch sử), đồng thời sinh các bản ghi thửa đất mới với số hiệu bổ sung. Mọi thông tin về ngày biến động, căn cứ pháp lý và người nhận chuyển nhượng đều được ghi nhận vào bảng tbl_BienDongDatDai.

5. Hệ thống ViLIS 1.0 có thể liên thông dữ liệu qua Internet được không?

Phiên bản ViLIS 1.0 được thiết kế cho mô hình mạng nội bộ (LAN) hoặc máy đơn lẻ cấp huyện. Để liên thông toàn tỉnh qua Internet, hệ thống cần được nâng cấp lên phiên bản ViLIS 2.0 hoặc hệ thống thông tin đất đai quốc gia VBDLIS sử dụng CSDL SQL Server tập trung.

Kết luận

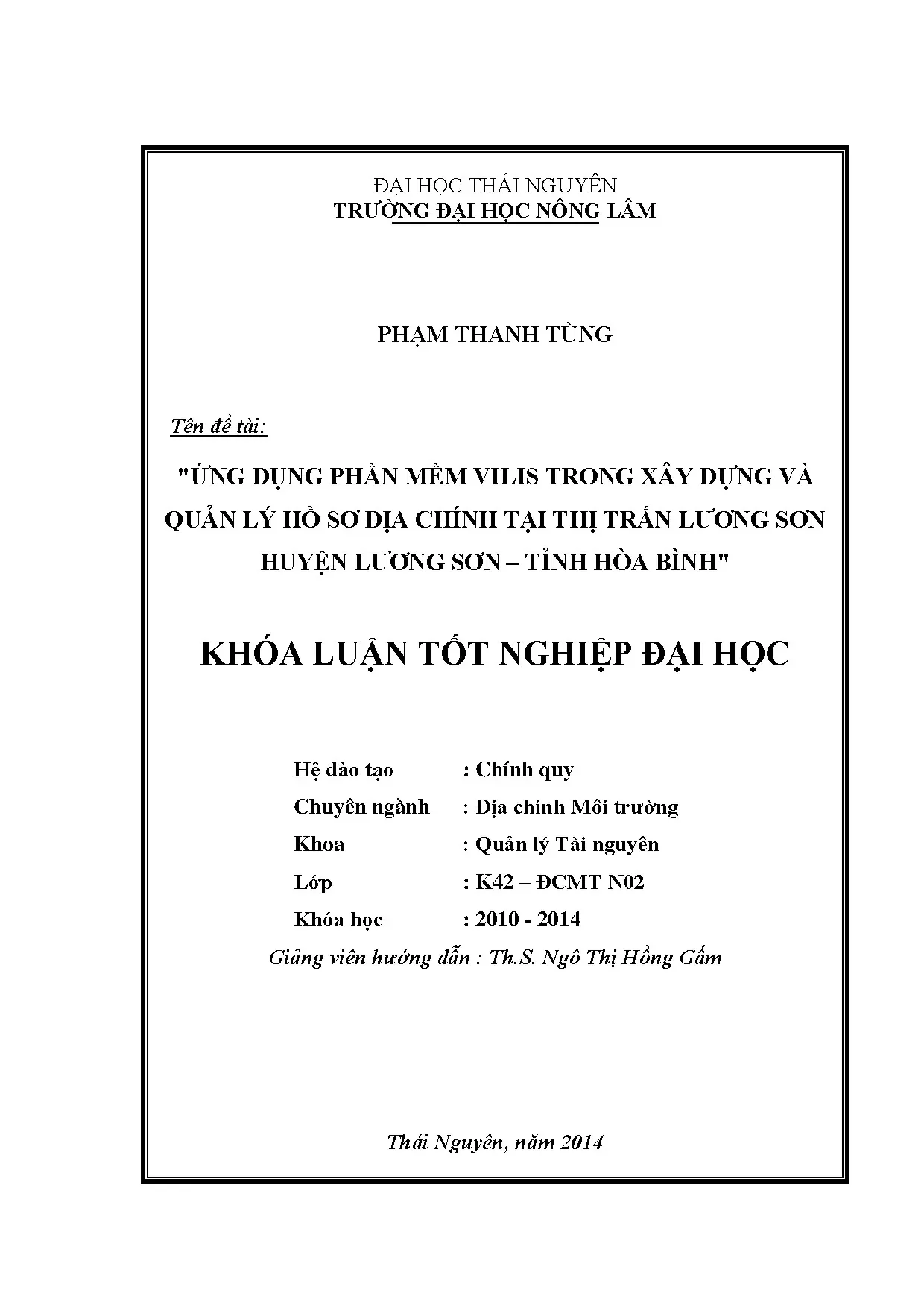

Đề tài "Ứng dụng phần mềm ViLIS trong xây dựng và quản lý hồ sơ địa chính tại thị trấn Lương Sơn – huyện Lương Sơn – tỉnh Hòa Bình" đã chứng minh tính hiệu quả vượt trội của việc ứng dụng công nghệ thông tin vào công tác quản lý nhà nước về đất đai tại địa phương. Bằng việc kết hợp chặt chẽ giữa bộ công cụ biên tập đồ họa MicroStation SE, phần mềm xử lý bản đồ FAMIS và hệ thống thông tin đất đai ViLIS, đề tài đã:

  • Số hóa và chuẩn hóa Topology toàn diện 23 tờ bản đồ địa chính số với tổng diện tích 1.725,61 ha.
  • Xây dựng cơ sở dữ liệu thuộc tính đồng bộ cho 4.020 hộ gia đình và tổ chức sử dụng đất.
  • Tự động hóa hoàn toàn quy trình in ấn GCNQSDĐ và lập 4 loại sổ bộ địa chính chuẩn quy định của Bộ Tài nguyên và Môi trường.
  • Rút ngắn thời gian tra cứu và xử lý biến động đất đai từ hàng chục phút xuống chỉ còn vài giây, giảm thiểu sai sót kỹ thuật và nâng cao tính minh bạch trong quản lý hành chính công.

Kết quả của đề tài là nền tảng thực tiễn vững chắc để nhân rộng mô hình xây dựng cơ sở dữ liệu địa chính số cho toàn bộ 19 xã còn lại trên địa bàn huyện Lương Sơn, đóng góp thiết thực vào chiến lược chuyển đổi số ngành tài nguyên và môi trường.
