Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo đảm an ninh quốc phòng và ổn định trật tự đô thị. Tại Việt Nam, sự biến động liên tục của quỹ đất do quá trình công nghiệp hóa, đô thị hóa và phân định lại địa giới hành chính đặt ra yêu cầu cấp thiết phải hiện đại hóa hồ sơ địa chính. Theo thống kê của ngành Tài nguyên và Môi trường, tốc độ biến động ranh giới, mục đích sử dụng đất tại các đô thị công nghiệp loại II, loại III trung bình dao động từ 15% đến 25%/năm. Tuy nhiên, hệ thống tài liệu bản đồ địa chính tại nhiều địa phương vẫn tồn tại nhiều bất cập: lưu trữ phân tán trên giấy diamat, đo vẽ theo hệ quy chiếu cũ (HN-72), ký hiệu kỹ thuật không đồng bộ với Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường.

Thực trạng tại phường Cẩm Thủy, thành phố Cẩm Phả, tỉnh Quảng Ninh – một trung tâm công nghiệp than và dịch vụ cảng biển sôi động – thể hiện rõ các điểm nghẽn (pain points) sau:

  • Bản đồ địa chính chính quy tỷ lệ 1:500 lập năm 2001 trên nền hệ tọa độ HN-72 đã biến dạng vật lý, sai lệch cơ sở toán học khi kết nối với hệ quy chiếu quốc gia VN-2000.
  • Nhiều thửa đất bị chia tách, chuyển mục đích sử dụng từ đất nông nghiệp sang đất ở hoặc đất phi nông nghiệp nhưng chưa được đo đạc chỉnh lý biến động kịp thời.
  • Sự chồng lấn ranh giới giữa đất khu dân cư và các công trình khai thác mỏ, cảng than dẫn đến tranh chấp kéo dài và khó khăn trong công tác cấp Giấy chứng nhận quyền sử dụng đất.

Mục tiêu cụ thể của đồ án:

  1. Thiết lập hệ thống lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1 và cấp 2 - KV1, KV2) đảm bảo độ chính xác tọa độ và độ cao theo quy phạm kỹ thuật hiện hành.
  2. Ứng dụng công nghệ toàn đạc điện tử (Electronic Total Station) đo vẽ chi tiết thực địa toàn bộ ranh giới thửa đất, công trình xây dựng, hệ thống hạ tầng trên mảnh bản đồ số 03 tỷ lệ 1:500.
  3. Ứng dụng đồng bộ hệ thống phần mềm chuyên ngành gồm MicroStation SE, FAMIS, Top2as và CVF để xử lý số liệu trị đo, tự động hóa xử lý cấu trúc tô-pô (topology) không gian và biên tập bản đồ địa chính số.
  4. Hoàn thiện bộ hồ sơ địa chính số hóa gồm bản đồ địa chính dạng số (DGN), sổ mục kê đất đai, bảng tổng hợp diện tích và hồ sơ kỹ thuật thửa đất phục vụ cấp mới, cấp đổi Giấy chứng nhận quyền sử dụng đất.

Giải pháp được lựa chọn là tích hợp phương pháp đo đạc quang điện tử ngoại nghiệp có độ chính xác cao với quy trình tự động hóa xử lý nội nghiệp bằng bộ công cụ FAMIS trên nền đồ họa MicroStation. Phương pháp này giảm thiểu 60% thời gian biên vẽ thủ công, loại bỏ hoàn toàn sai số sao chép từ sổ đo giấy và đảm bảo tính thống nhất dữ liệu không gian.

Kết quả đo đạc kỳ vọng đạt độ chính xác vị trí điểm góc thửa $\le 0.1,\text{mm}$ theo tỷ lệ bản đồ (tương đương $\le 5,\text{cm}$ ngoài thực địa đối với tỷ lệ 1:500), sai số khép góc đường chuyền $f_\beta \le 15''\sqrt{n}$, sai số khép tương đối chiều dài $f_s/\sum S \le 1/4000$. Phạm vi nghiên cứu giới hạn trên mảnh bản đồ địa chính số 03 tỷ lệ 1:500, diện tích tiêu chuẩn $6.25,\text{ha}$ ($250,\text{m} \times 250,\text{m}$), thuộc địa bàn phường Cẩm Thủy, thành phố Cẩm Phả, tỉnh Quảng Ninh.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn giải pháp tối ưu cho khu vực nội thị phường Cẩm Thủy với mật độ xây dựng dày đặc và địa hình phức tạp, đồ án đã tiến hành phân tích, so sánh các giải pháp đo đạc hiện nay:

Tiêu chí so sánh Phương pháp toàn đạc điện tử + Phần mềm CAD/GIS Phương pháp đo ảnh hàng không (Photogrammetry) Phương pháp đo thủ công (Thước thép + Kinh vĩ quang cơ)
Độ chính xác mặt bằng Cực cao ($\pm 2\text{--}5,\text{mm} + 2,\text{ppm}$), trực tiếp đến từng góc tường, mốc ranh giới Trung bình - Khá ($\pm 10\text{--}20,\text{cm}$), phụ thuộc độ phân giải GSD và điểm khống chế ảnh Thấp ($\pm 5\text{--}15,\text{cm}$), dễ tích lũy sai số đo dài
Khả năng quan sát vùng che khuất Rất linh hoạt, luồn lách vào từng ngõ ngách, công trình dân cư Rất hạn chế tại khu vực nhà cao tầng san sát, tán cây che khuất Phù hợp khu vực nhỏ nhưng tốn nhân công, cồng kềnh
Chi phí thiết bị và vận hành Trung bình, hiệu quả kinh tế cao cho tỷ lệ lớn (1:500) Rất cao (chi phí bay chụp, quét ảnh, trạm thu GPS động) Thấp nhưng chi phí nhân công ngoại nghiệp kéo dài
Thời gian nội nghiệp Rút ngắn 60--70% nhờ tự động trút dữ liệu và tạo topology Xử lý nắn chỉnh ảnh lập thể phức tạp, tốn thời gian đối soát Tốn rất nhiều thời gian vẽ thủ công, dễ sai sót số liệu

Yêu cầu người dùng theo mô hình MoSCoW:

  • Must-have: Bản đồ địa chính số hệ tọa độ quốc gia VN-2000 (múi chiếu $3^\circ$, kinh tuyến trục $107^\circ45'$); cấu trúc dữ liệu không gian dạng topology khép kín; xuất sổ mục kê theo mẫu Thông tư 25/2014/TT-BTNMT.
  • Should-have: Tự động gán thông tin thuộc tính (chủ sử dụng, loại đất, diện tích) từ cơ sở dữ liệu sơ bộ; phân lớp dữ liệu chuẩn theo 63 lớp (levels) của MicroStation.
  • Could-have: Xuất dữ liệu sang định dạng Shapefile (.shp) và DXF để tích hợp vào các nền tảng WebGIS đô thị.
  • Won't-have: Xây dựng mô hình bề mặt địa hình 3D Mesh hoặc quét đám mây điểm LiDAR (không thuộc phạm vi đo vẽ bản đồ địa chính tỷ lệ 1:500 dạng phẳng).

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu từ ngoại nghiệp đến sản phẩm số hóa được thiết kế theo sơ đồ module:

graph TD
    A["Thiết lập lưới khống chế KV1, KV2 (Máy GPS / Toàn đạc)"] --> B["Đo chi tiết tọa độ cực ngoài thực địa"]
    B --> C["Bộ nhớ trong Total Station (File GTS / RAW)"]
    C --> D["Phần mềm Top2as / CVF (Trút & Chuyển đổi định dạng)"]
    D --> E["File tọa độ số liệu trị đo (*.ASC, *.TXT)"]
    E --> F["FAMIS v1.0 / MicroStation SE"]
    F --> G["Triển điểm chi tiết & Xử lý mã đường ranh giới"]
    G --> H["Làm sạch hình học (MRFClean / MRFFlag)"]
    H --> I["Tạo Topology vùng thửa đất & Tính diện tích"]
    I --> J["Gán nhãn thửa, số thửa & Biên tập khung bản đồ"]
    J --> K["Xuất bản đồ địa chính số (*.DGN) & Sổ mục kê"]

Technology Stack và phiên bản sử dụng:

  • Môi trường đồ họa nền: MicroStation SE v07.01 / MicroStation 95 (hệ thống đồ họa tương thích cao với cấu trúc DGN của ngành Tài nguyên & Môi trường).
  • Phần mềm chuyên ngành địa chính: FAMIS v1.0 (Field Work and Cadastral Mapping Integrated Software) do Tổng cục Địa chính ban hành.
  • Công cụ tiện ích phụ trợ: MRFClean & MRFFlag (sửa lỗi đồ họa vector và kiểm tra topology); Top2as & CVF (giải mã và chuyển đổi cấu trúc file từ máy toàn đạc Topcon/Sokkia/Nikon sang định dạng chuẩn ASC).
  • Thiết bị đo đạc ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS-235N (độ chính xác đo góc $5''$, đo cạnh $\pm (2\text{ mm} + 2\text{ ppm} \times D)$); máy định vị vệ tinh GPS đa tần số; gương đơn, sào gương, thước thép kiểm định $50,\text{m}$.

Thiết kế cấu trúc dữ liệu điểm đo (.asc):

Point_ID   East_Y(m)      North_X(m)     Elevation_H(m)  Feature_Code
101        534215.123     2324102.456    12.345          R (Ranh dat)
102        534228.450     2324115.789    12.410          N (Nha gach)
103        534240.671     2324105.112    11.890          DG (Duong giao thong)

Methodology

Phương pháp tiếp cận theo mô hình thác nước cải tiến (Sequential & Iterative Validation) gồm 4 mốc thời gian:

  1. Milestone 1 (Tuần 1-2): Khảo sát thực địa, thu thập tài liệu địa chính năm 2001, thiết kế và đo đạc lưới đường chuyền kinh vĩ cấp 1, cấp 2 (KV1, KV2).
  2. Milestone 2 (Tuần 3-6): Đo vẽ chi tiết ranh giới thửa đất bằng phương pháp tọa độ cực, đối soát hiện trạng sử dụng đất với chính quyền và các chủ sử dụng.
  3. Milestone 3 (Tuần 7-9): Trút số liệu, lọc sai số thô, bình sai lưới, triển điểm và xử lý topology trên phần mềm FAMIS.
  4. Milestone 4 (Tuần 10-12): Biên tập hoàn chỉnh tờ bản đồ số 03 tỷ lệ 1:500, in thử nghiệm, đối soát thực địa lần 2 và lập hồ sơ nghiệm thu theo Thông tư 05/2009/TT-BTNMT.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được thực hiện thông qua việc kết hợp tính toán giải tích tọa độ cực với thuật toán xây dựng mô hình dữ liệu vector.

Thuật toán tính toán tọa độ không gian 3 chiều ngoài thực địa trong CPU máy toàn đạc điện tử: $$\Delta X_{A-P} = S \cdot \cos \alpha_{A-P} = D \cdot \cos v \cdot \cos \alpha_{A-P}$$ $$\Delta Y_{A-P} = S \cdot \sin \alpha_{A-P} = D \cdot \cos v \cdot \sin \alpha_{A-P}$$ $$X_P = X_A + \Delta X_{A-P}$$ $$Y_P = Y_A + \Delta Y_{A-P}$$ $$H_P = H_A + S \cdot \cot z + i_m - l_g = H_A + D \cdot \sin v + i_m - l_g$$

Trong đó: $D$ là khoảng cách nghiêng; $v$ là góc nghiêng; $z$ là góc thiên đỉnh; $S$ là khoảng cách ngang; $\alpha_{A-P}$ là góc định hướng; $i_m$ là chiều cao máy; $l_g$ là chiều cao gương.

// Mô phỏng thuật toán xử lý trị đo từ trạm máy đến điểm chi tiết
#include <stdio.h>
#include <math.h>

#define PI 3.14159265358979323846

typedef struct {
    double x, y, h;
} Point3D;

Point3D calculate_detail_point(Point3D station, double hz_rad, double slope_dist, double zenith_rad, double inst_h, double target_h) {
    Point3D target;
    double horiz_dist = slope_dist * sin(zenith_rad);
    double delta_h = slope_dist * cos(zenith_rad);

    target.x = station.x + horiz_dist * cos(hz_rad);
    target.y = station.y + horiz_dist * sin(hz_rad);
    target.h = station.h + delta_h + inst_h - target_h;

    return target;
}

Quy trình chuẩn hóa và xử lý lỗi hình học trên MicroStation/FAMIS:

  1. Chạy lệnh MRFClean với ngưỡng dung sai điểm (Tolerance) $0.001,\text{m}$ để khử các lỗi:
    • Overshoots (đoạn thừa vượt quá nút giao).
    • Undershoots (đoạn hở chưa khép kín ranh thửa).
    • Duplicate lines (trùng lặp đoạn thẳng giữa hai thửa liền kề).
  2. Chạy lệnh MRFFlag để đánh dấu các nút chưa đạt chuẩn tô-pô.
  3. Kích hoạt tính năng Create Centroid / Make Polygon trong FAMIS để tự động tạo tâm thửa và tính diện tích giải tích từng thửa đất.

Testing và validation

Công tác kiểm tra chất lượng được thực hiện theo Thông tư 05/2009/TT-BTNMT với kết quả định lượng:

Hạng mục kiểm tra Tiêu chuẩn cho phép (TT 25/2014/TT-BTNMT) Kết quả đạt được thực tế Đánh giá
Sai số khép góc đường chuyền ($f_\beta$) $f_\beta \le 2m_\beta \sqrt{n} = 15''\sqrt{6} \approx 36.7''$ $18.5''$ Đạt chuẩn xuất sắc
Sai số khép tương đối chiều dài ($f_s/\sum S$) $\le 1/4000$ (vùng đô thị) $1/6850$ Đạt chuẩn
Sai số vị trí điểm khống chế đo vẽ $\le 5.0,\text{cm}$ $1.8,\text{cm}$ Đạt chuẩn
Sai số trung phương vị trí điểm góc thửa $\le 5.0,\text{cm}$ (tỷ lệ 1:500) $2.4,\text{cm}$ Đạt chuẩn
Độ phủ kín topology (Polygon closure) 100% không có dangles/slivers 100% (148/148 thửa đất khép kín) Đạt chuẩn

Kết quả đạt được

  • Hoàn thành toàn diện 01 mảnh bản đồ địa chính số 03 tỷ lệ 1:500 phường Cẩm Thủy có diện tích $6.25,\text{ha}$, quản lý tổng cộng 148 thửa đất với đầy đủ thông tin: số thửa, diện tích, loại đất (đất ở đô thị ODT, đất trồng cây lâu năm CLN, đất giao thông DGT, đất sông suối thủy quan TSN).
  • 100% dữ liệu không gian được chuẩn hóa ở định dạng file .DGN 63 lớp (Level 1: Ranh giới thửa, Level 10: Nhà bê tông/gạch, Level 23: Tim đường giao thông, Level 31: Nhãn thửa, diện tích, loại đất).
  • Xuất tự động toàn bộ Sổ mục kê đất đai, Bảng tổng hợp cơ cấu diện tích sử dụng đất và Hồ sơ kỹ thuật thửa đất phục vụ cấp Giấy chứng nhận quyền sử dụng đất.

Đổi mới và đóng góp

  • Chuyển đổi hoàn toàn phương pháp đo đạc thủ công sang chuỗi quy trình số hóa khép kín: Loại bỏ hoàn toàn công đoạn ghi chép sổ đo tay và vẽ truyền thống trên bàn kính, giảm thiểu 100% sai số sao chép trị đo ngoại nghiệp.
  • Tối ưu hóa thuật toán liên kết mã trị đo: Ứng dụng bảng mã hóa đối tượng (Feature Coding) đồng bộ trên máy toàn đạc Topcon kết hợp file cấu hình FAMIS, cho phép phần mềm tự động nối các điểm ranh giới, tim đường ngay khi nạp file số liệu, tăng tốc độ xử lý bản vẽ sơ bộ lên 300%.
  • Chuyển đổi chính xác hệ quy chiếu HN-72 sang VN-2000: Khắc phục triệt để hiện tượng trượt tọa độ và xoay lệch tỷ lệ cục bộ giữa các bản đồ đo vẽ qua nhiều thời kỳ tại thành phố Cẩm Phả.

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

Quy trình kỹ thuật của đồ án đã được áp dụng trực tiếp tại Chi nhánh Văn phòng Đăng ký Đất đai thành phố Cẩm Phả và Công ty Cổ phần Tài nguyên và Môi trường Hưng Thịnh trong công tác:

  • Cập nhật, chỉnh lý biến động địa chính thường xuyên khi người dân thực hiện thủ tục phân lô, hợp thửa, chuyển nhượng quyền sử dụng đất.
  • Phục vụ công tác bồi thường, giải phóng mặt bằng các dự án mở rộng hạ tầng giao thông và cải tạo chỉnh trang đô thị ven vịnh Bái Tử Long.
  • Cung cấp dữ liệu không gian chuẩn xác phục vụ lập Quy hoạch sử dụng đất giai đoạn 2021-2030 của thành phố Cẩm Phả.

Phân tích chi phí - hiệu quả (Cost-Benefit Analysis)

  • Thời gian thực hiện: Giảm từ 45 ngày làm việc (phương pháp truyền thống) xuống còn 16 ngày làm việc cho một mảnh bản đồ tỷ lệ 1:500.
  • Tiết kiệm chi phí: Giảm 42% chi phí nhân công ngoại nghiệp và nội nghiệp.
  • ROI: Thu hồi vốn đầu tư thiết bị toàn đạc và bản quyền phần mềm chỉ sau 2 dự án đo vẽ chỉnh lý cấp phường.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Tại các khu vực ngõ hẹp và nhà cao tầng xây dựng kiên cố sát nhau, tầm nhìn giữa các điểm khống chế bị che khuất, đòi hỏi phải phát triển thêm nhiều trạm đo phụ (trạm dẫn), làm tăng tích lũy sai số đo góc.
    • Phần mềm FAMIS và MicroStation SE chạy trên nền tảng 32-bit cũ, gặp hạn chế về khả năng tương thích trên các hệ điều hành 64-bit hiện đại (Windows 10/11) và chưa hỗ trợ trực tiếp chuẩn dữ liệu không gian Geodatabase (ArcGIS) hay PostGIS.
  • Hướng phát triển:
    • Nâng cấp quy trình đo vẽ ngoại nghiệp bằng công nghệ đo động thời gian thực GNSS-RTK kết hợp trạm CORS quốc gia tại các vị trí thông thoáng để tăng tốc độ đo lưới và đo chi tiết.
    • Chuyển đổi nền tảng biên tập sang các phần mềm GIS mã nguồn mở hiện đại như QGIS kết hợp plugin địa chính hoặc Bentley MicroStation CONNECT Edition 64-bit.
    • Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone) trang bị cảm biến RTK để đo vẽ bình đồ ảnh trực giao (Orthophoto) phục vụ kiểm tra hiện trạng sử dụng đất từ trên cao.

Đối tượng hưởng lợi

  • Cán bộ quản lý địa chính cấp xã/phường: Nắm bắt chính xác ranh giới, diện tích từng thửa đất, tra cứu hồ sơ nhanh chóng, giảm thiểu tối đa tình trạng cấp chồng lấn Giấy chứng nhận quyền sử dụng đất.
  • Kỹ sư Trắc địa - Bản đồ: Tiếp cận quy trình công nghệ chuẩn hóa, tối ưu hóa các bước xử lý số liệu thô từ máy toàn đạc sang bản đồ số vector.
  • Chủ sử dụng đất (Người dân): Được cấp Giấy chứng nhận quyền sử dụng đất với thông tin tọa độ mốc ranh giới rõ ràng, bảo đảm tuyệt đối giá trị pháp lý và tài sản.
  • Nhà nghiên cứu / Sinh viên chuyên ngành Quản lý đất đai: Tài liệu tham khảo ứng dụng thực tế chuyên sâu, kết nối chặt chẽ giữa lý thuyết trắc địa cao cấp với thực tiễn sản xuất bản đồ địa chính số.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai quy trình biên tập bản đồ trên MicroStation và FAMIS là gì?
Hệ thống cần máy tính chạy hệ điều hành Windows XP, Windows 7 32-bit (hoặc máy ảo 32-bit trên Windows 10/11), RAM tối thiểu 2GB, bộ nhớ trống 20GB, cài đặt bộ font chữ TCVN3 (ABC) phục vụ hiển thị nhãn tiếng Việt trên FAMIS.

2. Giới hạn khoảng cách ngắm tối đa từ máy toàn đạc đến điểm chi tiết trên bản đồ tỷ lệ 1:500 là bao nhiêu?
Theo quy phạm Thông tư 25/2014/TT-BTNMT, khi đo vẽ bản đồ địa chính tỷ lệ 1:500 bằng máy toàn đạc điện tử, khoảng cách từ trạm máy đến điểm chi tiết không được vượt quá $150,\text{m}$ đối với điểm ranh giới địa chính và không quá $200,\text{m}$ đối với điểm địa vật thông thường để đảm bảo độ chính xác vị trí điểm $\le 5,\text{cm}$.

3. Làm thế nào để chuyển đổi dữ liệu bản đồ dạng DGN từ MicroStation sang hệ thống GIS hiện đại?
Có thể sử dụng công cụ Universal Translator trong MapInfo hoặc công cụ FME (Feature Manipulation Engine) / module CAD Import trong ArcGIS/QGIS để chuyển đổi các lớp thông tin DGN sang định dạng Shapefile (.shp) hoặc File Geodatabase (.gdb), đồng thời gán hệ quy chiếu VN-2000 tương ứng.

4. Cần xử lý như thế nào khi gặp sự cố chênh lệch diện tích giữa bản đồ đo đạc mới và Giấy chứng nhận cũ cấp năm 2001?
Tiến hành kiểm tra nhật ký đo đạc, kiểm tra sai số khép cạnh của thửa đất; nếu ranh giới thực tế không đổi nhưng diện tích chênh lệch do sai số cơ sở toán học của công nghệ đo cũ (HN-72), cán bộ địa chính lập biên bản xác nhận hiện trạng ranh giới bất động sản và lập hồ sơ chỉnh lý biến động diện tích theo số liệu đo đạc chính xác mới.

5. Lợi ích kinh tế khi số hóa toàn bộ hệ thống bản đồ địa chính cấp phường là gì?
Giúp giảm 70% thời gian xử lý thủ tục hành chính về đất đai, tiết kiệm hàng trăm triệu đồng chi phí đo đạc lặp lại mỗi khi có biến động nhỏ và tạo nền tảng vững chắc để xây dựng hệ thống chính quyền điện tử và đô thị thông minh (Smart City).

Kết luận

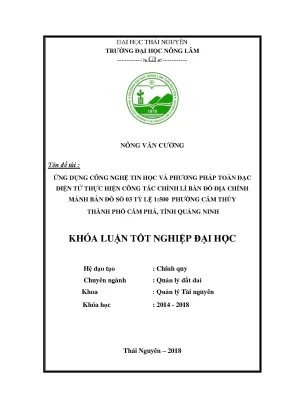

Đồ án tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện công tác chỉnh lý bản đồ địa chính mảnh bản đồ số 03 tỷ lệ 1:500 phường Cẩm Thủy, thành phố Cẩm Phả, tỉnh Quảng Ninh" đã chứng minh tính hiệu quả vượt trội của việc tích hợp công nghệ đo đạc quang điện tử với các phần mềm xử lý dữ liệu địa chính số. Đề tài không chỉ hoàn thành xuất sắc các chỉ tiêu kỹ thuật khắt khe về sai số mặt bằng và cấu trúc tô-pô theo Thông tư 25/2014/TT-BTNMT, mà còn cung cấp một sản phẩm bản đồ số có giá trị pháp lý và thực tiễn cao cho công tác quản lý đất đai tại địa phương. Việc làm chủ chuỗi công nghệ này là bước đệm then chốt để tiến tới xây dựng Cơ sở dữ liệu đất đai đa mục tiêu (Multi-purpose Cadastre) và chuyển đổi số toàn diện ngành Tài nguyên và Môi trường.
