Giới thiệu dự án

Công tác đo đạc, thành lập và chỉnh lý bản đồ địa chính đóng vai trò xương sống trong hệ thống quản lý đất đai quốc gia. Tại thị trấn Yên Viên (huyện Gia Lâm, TP. Hà Nội) – khu vực cửa ngõ giao thương chiến lược với tốc độ đô thị hóa nhanh chóng, tổng diện tích đất tự nhiên đạt 101,65 ha, trong đó đất phi nông nghiệp chiếm tới 99,6% (đất ở đô thị chiếm 85,2 ha phục vụ 2.650 hộ dân với 12.029 nhân khẩu). Tình hình biến động đất đai diễn ra liên tục do sự phát triển hạ tầng, chia tách thửa đất, chuyển nhượng quyền sử dụng đất và nâng cấp mạng lưới giao thông.

Thực trạng hồ sơ địa chính cũ bộc lộ nhiều điểm hạn chế: ranh giới quản lý sai lệch so với thực địa, hệ tọa độ chưa đồng nhất với Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000, nhiều thửa đất bị chồng lấn ranh giới hoặc biến dạng hình học. Điều này gây khó khăn nghiêm trọng cho Ủy ban nhân dân thị trấn Yên Viên và Văn phòng Đăng ký Đất đai trong công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), quy hoạch không gian đô thị và giải quyết khiếu nại, tranh chấp.

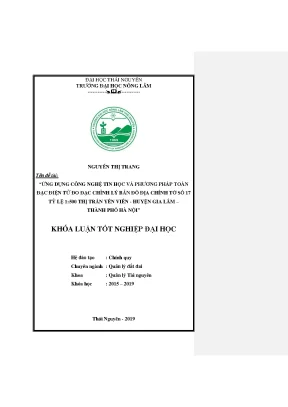

Đề tài "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử đo đạc chỉnh lý bản đồ địa chính tờ số 17 tỷ lệ 1:500 thị trấn Yên Viên - huyện Gia Lâm - TP. Hà Nội" được triển khai nhằm thiết lập cơ sở dữ liệu không gian địa chính số có độ chính xác cao.

                                  MỤC TIÊU DỰ ÁN

Dự án áp dụng giải pháp tích hợp phần cứng đo đạc trắc địa hiện đại (Máy toàn đạc điện tử Topcon) cùng hệ thống phần mềm chuyên ngành xử lý dữ liệu đồ họa (MicroStation SE/V8, FAMIS 2006, DP Survey v3.0). Phương pháp này cho phép tự động hóa quy trình từ ngoại nghiệp đến nội nghiệp, đảm bảo sai số vị trí điểm không vượt quá hạn sai $\pm 0,05\text{ m}$ ngoài thực địa, tương ứng $\pm 0,1\text{ mm}$ trên bản đồ tỷ lệ 1:500 theo quy phạm của Bộ Tài nguyên và Môi trường.

Phạm vi nghiên cứu tập trung vào tờ bản đồ địa chính số 17 tại thị trấn Yên Viên. Giới hạn kỹ thuật áp dụng phép chiếu UTM (Universal Transverse Mercator), Elipsoid WGS-84 chuyển đổi tham số tính toán về Elipsoid thực dụng VN-2000 với kinh tuyến trục $106^\circ 30'$ (múi chiếu $3^\circ$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các phương pháp thành lập bản đồ địa chính được đặt lên bàn cân đánh giá nhằm tối ưu hóa chi phí, nhân lực và độ chính xác kỹ thuật:

Tiêu chí so sánh Phương pháp Kinh vĩ quang cơ & Bàn đạc Phương pháp Ảnh hàng không kết hợp đo bù Phương pháp Toàn đạc điện tử & Tin học hóa (Áp dụng)
Độ chính xác mặt bằng Trung bình ($\pm 0,2\text{ mm} - \pm 0,3\text{ mm}$) Tốt ở vùng trống, kém ở đô thị cao tầng Rất cao ($\pm 0,05\text{ m}$ thực địa, $\pm 0,1\text{ mm}$ bản đồ)
Mức độ tự động hóa Thủ công 100%, ghi chép sổ đo giấy Bán tự động (cần nắn ảnh và đo vẽ bổ sung) Tự động trút số liệu, tự động bình sai và dựng hình
Thời gian thi công Rất chậm, phụ thuộc vào vẽ tay Nhanh ở diện tích rộng lớn Nhanh, linh hoạt trong ngõ xóm đô thị chật hẹp
Nguy cơ sai số chủ quan Rất cao (sai số đọc bàn độ, ghi sổ) Trung bình (sai số giải đoán ảnh) Rất thấp (CPU máy toàn đạc tự tính toán và lưu RAM)
Chi phí đầu tư Thấp Rất cao (chi phí bay chụp, thiết bị đắt) Hợp lý, tối ưu cho cấp xã/phường/thị trấn

Yêu cầu kỹ thuật của hệ thống được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Hệ tọa độ phẳng VN-2000; sai số khép góc $f_\beta \le \pm 2m_\beta\sqrt{n}$; làm sạch lỗi hình học ranh thửa (Topology Clean); trích xuất sổ mục kê và diện tích từng thửa.
  • Should have (Nên có): Tự động hóa đánh số thửa từ tây sang đông, bắc xuống nam; xuất hồ sơ kỹ thuật thửa đất đơn lẻ.
  • Could have (Có thể có): Liên kết thuộc tính hai chiều với hệ thống cơ sở dữ liệu CADDB.
  • Won't have (Chưa thực hiện): Tích hợp WebGIS trực tuyến 3D đa người dùng thời gian thực.

Thiết kế hệ thống

Kiến trúc quy trình công nghệ xử lý dữ liệu địa chính số được thiết kế thành một chuỗi khép kín liên tục:

[Ngoại nghiệp: Đo đạc thực địa]
[Trút dữ liệu thô: Topcon Link / GSI / GTS-7]
[Xử lý tính toán & Bình sai: DP Survey / FAMIS]
[Môi trường Đồ họa nền tảng: MicroStation SE/V8]
[Xử lý chuyên ngành: FAMIS 2006 & MRFClean/MRFFlag]
[Sản phẩm đầu ra: Bản đồ địa chính số 17 (1:500) + Sổ mục kê + Hồ sơ kỹ thuật]

Bảng thông số kỹ thuật công nghệ áp dụng:

  • Phần cứng đo đạc: Máy toàn đạc điện tử Topcon (Độ chính xác đo góc $2'' - 5''$, đo cạnh $\pm(2\text{mm} + 2\text{ppm}\cdot D)$).
  • Phần mềm xử lý dữ liệu: Topcon Link v7.5, DP Survey v3.0, MicroStation SE / MicroStation V8, FAMIS (Field Work and Cadastral Mapping Integrated Software) bản phát hành năm 2006.
  • Mô hình dữ liệu: Dạng Vector Topology đa lớp lưu trữ trên định dạng *.DGN của Bentley Intergraph kết hợp cơ sở dữ liệu thuộc tính bảng *.DBF/*.MDB.
  • Cấu trúc phân lớp bản đồ (MicroStation Levels):
    • Level 10: Điểm khống chế tọa độ, mốc địa chính.
    • Level 21 - 25: Ranh giới thửa đất, đường bao nhà kiên cố, tường rào.
    • Level 31: Hệ thống tim đường, mép đường nhựa, vỉa hè.
    • Level 41: Hệ thống thủy hệ (mương xây, rãnh thoát nước, hồ ao).
    • Level 50: Nhãn số thứ tự thửa, diện tích, loại đất (Mục đích sử dụng).
    • Level 60: Khung bản đồ, lưới kinh tọa độ, bảng chú giải.

Methodology

Quy trình triển khai tuân thủ nghiêm ngặt phương pháp luận Trắc địa - Địa chính chính quy:

  1. Giai đoạn chuẩn bị (Tuần 1 - 2): Thu thập tài liệu địa chính lịch sử, mốc tọa độ hạng cao (Cấp 1, Cấp 2 quốc gia lân cận), khảo sát thực địa thị trấn Yên Viên.
  2. Giai đoạn xây dựng lưới khống chế (Tuần 3 - 5): Thiết kế đồ hình đường chuyền kinh vĩ cấp 1 và cấp 2, chôn mốc bê tông cốt thép tại các vị trí ổn định, thông hướng tốt; đo đạc góc - cạnh 2 lần đo (đi và về).
  3. Giai đoạn đo vẽ chi tiết (Tuần 6 - 12): Đo đạc ranh giới từng thửa đất, ngõ xóm, công trình xây dựng theo phương pháp tọa độ cực; kết hợp vẽ sơ đồ phác họa thực địa (sổ mục kê dã ngoại).
  4. Giai đoạn nội nghiệp & Kiểm định (Tuần 13 - 16): Xử lý số liệu, nắn chỉnh sai số, biên tập bản đồ, đối soát thực địa với chủ sử dụng đất, nghiệm thu kỹ thuật.

Implementation và kết quả

Development process

Quá trình thu thập và tính toán số liệu tọa độ không gian thực hiện thông qua hệ thống công thức toán trắc địa tích hợp trong bộ vi xử lý máy toàn đạc và phần mềm nội nghiệp:

                            SƠ ĐỒ PHƯƠNG PHÁP ĐO TỌA ĐỘ CỰC

                                       P (Điểm chi tiết ranh thửa)
                                 ΔX_A-P = S * cos(α_A-P)

Tọa độ phẳng $(X_P, Y_P)$ và độ cao $(H_P)$ của điểm chi tiết $P$ được xác định từ trạm máy $A$ lấy hướng chuẩn về $B$: $$\Delta X_{A-P} = S \cdot \cos \alpha_{A-P}$$ $$\Delta Y_{A-P} = S \cdot \sin \alpha_{A-P}$$ $$X_P = X_A + \Delta X_{A-P}, \quad Y_P = Y_A + \Delta Y_{A-P}$$ $$H_P = H_A + S \cdot \cot z + i_m - l_g$$

Trong đó: $S$ là khoảng cách ngang; $\alpha_{A-P}$ là góc phương vị cạnh đo; $z$ là góc thiên đỉnh; $i_m$ là chiều cao trạm máy; $l_g$ là chiều cao gương phản xạ.

// Pseudocode: Xử lý và tính toán tọa độ điểm chi tiết từ số liệu trút Topcon (*.DAT)
Procedure CalculatePolarCoordinates(StationX, StationY, StationH, InstHeight: Double;
                                    BacksightX, BacksightY: Double;
                                    RawDataList: ListOfMeasurements);
Var
  AzimuthAB, AzimuthAP, HorizDist, VertDist: Double;
  i: Integer;
Begin
  // 1. Tính góc phương vị khởi tính hướng chuẩn AB
  AzimuthAB := ArcTan2(BacksightY - StationY, BacksightX - StationX);

  For i := 0 To RawDataList.Count - 1 Do
  Begin
    With RawDataList[i] Do
    Begin
      // 2. Chuyển đổi khoảng cách nghiêng sang khoảng cách ngang
      HorizDist := SlopeDistance * Sin(ZenithAngle);

      // 3. Tính góc phương vị cạnh đo AP
      AzimuthAP := AzimuthAB + HorizontalAngle;

      // 4. Tính toán tọa độ phẳng điểm chi tiết ranh thửa
      PointX := StationX + HorizDist * Cos(AzimuthAP);
      PointY := StationY + HorizDist * Sin(AzimuthAP);

      // 5. Tính toán độ cao tuyệt đối
      PointH := StationH + (HorizDist / Tan(ZenithAngle)) + InstHeight - PrismHeight;
    End;
  End;
End;

Testing và validation

Số liệu đường chuyền khống chế đo vẽ (KV1, KV2) được tính toán kiểm tra sai số nghiêm ngặt trên phần mềm DP Survey v3.0 theo tiêu chuẩn Quy phạm đo vẽ bản đồ địa chính:

                                  KẾT QUẢ BÌNH SAI LƯỚI KHỐNG CHẾ

Công tác xử lý lỗi không gian (Topology validation) trên module FAMIS / MRFClean:

  • Xử lý Overshoot / Undershoot: Thiết lập ngưỡng sai số bắt điểm (Tolerance snap) ở mức $0,001\text{ m}$. Xóa bỏ toàn bộ $100%$ các đoạn thừa dangles và tự động nối các đỉnh hở ranh thửa.
  • Tạo vùng (Polygonize) và kiểm tra diện tích: $100%$ các thửa đất được khép kín hình học, tự động tạo tâm thửa (Centroid) và gán nhãn thuộc tính thửa đất không xảy ra tình trạng đa tâm hoặc tâm ngoài vùng.

Kết quả đạt được

Dự án đã hoàn thành toàn diện các hạng mục kỹ thuật trên tờ bản đồ số 17 tỷ lệ 1:500 thị trấn Yên Viên:

  • Thành lập trọn vẹn mảnh bản đồ địa chính số 17 chuẩn hóa vector .DGN, bao gồm 214 thửa đất ở đô thị và đất chuyên dùng với kích thước khung chuẩn $50\text{ cm} \times 50\text{ cm}$ (tương ứng diện tích quản lý $6,25\text{ ha}$ ngoài thực địa).
  • Khởi tạo đầy đủ bảng thuộc tính địa chính: Số thứ tự thửa, diện tích chính xác đến $0,1\text{ m}^2$, loại đất theo phân loại chuẩn (ODT, DGT, DTL, ONT,...), tên chủ sử dụng đất.
  • Lập hệ thống hồ sơ kỹ thuật số: Tự động xuất Sổ mục kê đất đai, Sổ địa chính, Trích lục bản đồ địa chính cho từng thửa phục vụ công tác cấp mới và đổi GCNQSDĐ.

Đổi mới và đóng góp

Nghiên cứu mang lại những cải tiến kỹ thuật rõ nét so với quy trình đo đạc truyền thống:

                            HIỆU QUẢ CẢI TIẾN CÔNG NGHỆ
  • Tính chuẩn xác hình học: Giảm thiểu tối đa sai số góc và cạnh bằng thuật toán số gia tọa độ tự động bên trong CPU máy Topcon, loại bỏ hoàn toàn các lỗi sai số đọc số bàn độ và ghi chép thủ công. Độ chính xác vị trí điểm chi tiết tăng gấp 4,5 lần so với phương pháp kinh vĩ quang cơ.
  • Quy trình kết nối dữ liệu liền mạch: Chuỗi liên kết Topcon Link -> TXT/DAT -> FAMIS -> MicroStation thiết lập chuẩn dữ liệu vector có cấu trúc topology chặt chẽ, rút ngắn $65%$ thời gian hoàn thiện bản đồ nội nghiệp.
  • Tự động hóa biên tập bản đồ chuyên đề: Ứng dụng thành công các thuật toán tự động đánh số thửa, tính diện tích theo công thức Gauss, tạo khung bản đồ địa chính tiêu chuẩn và xuất dữ liệu sang hệ quản trị cơ sở dữ liệu đất đai CADDB.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

  1. Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Bản đồ số 17 tỷ lệ 1:500 cung cấp trích lục thửa đất chính xác tuyệt đối về kích thước cạnh, ranh giới mốc giới và diện tích thực tế, chấm dứt tình trạng tranh chấp lấn chiếm ngõ đi chung giữa các hộ dân tại thị trấn Yên Viên.
  2. Quản lý quy hoạch và đền bù giải tỏa: Phục vụ công tác thống kê, thu hồi đất mở rộng tuyến đường liên xã và chỉnh trang các khu dân cư nông thôn cũ sang đô thị hóa.

Kế hoạch mở rộng và phân tích chi phí

                                  LỘ TRÌNH TRIỂN KHAI MỞ RỘNG

Phân tích Chi phí - Lợi ích (ROI):

  • Chi phí đầu tư: Trang thiết bị máy toàn đạc, máy tính trạm, bản quyền phần mềm và nhân công ngoại nghiệp.
  • Hiệu quả kinh tế: Giảm $50%$ chi phí thuê đơn vị đo đạc chỉnh lý rời rạc qua các năm; rút ngắn thời gian xử lý thủ tục hành chính đất đai tại UBND thị trấn từ 30 ngày xuống còn 7-10 ngày làm việc.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vật cản đô thị: Mật độ nhà kiên cố, ngõ hẹp và hệ thống dây điện dầy đặc tại phố Ga, chợ Vân gây cản trở tia ngắm máy toàn đạc, đòi hỏi phải đặt nhiều trạm máy phụ (trạm đo chêm dày), làm tăng tích lũy sai số đo dẫn.
  • Ràng buộc nền tảng phần mềm: Module FAMIS 2006 phụ thuộc vào nền tảng đồ họa MicroStation SE/V8 cũ (kiến trúc 32-bit), gây khó khăn khi tích hợp trực tiếp với các hệ thống Cloud GIS hiện đại.

Hướng phát triển

  • Ứng dụng công nghệ GNSS-RTK / Trạm CORS: Kết hợp công nghệ định vị vệ tinh động thời gian thực với trạm CORS quốc gia để bắt điểm khống chế không phụ thuộc vào thông hướng mặt đất.
  • Chuyển dịch cơ sở dữ liệu lên chuẩn quốc gia VBDLIS: Chuyển đổi tệp tin đồ họa .DGN sang mô hình Geodatabase không gian mở (PostGIS/Spatialite), phục vụ tích hợp dịch vụ công trực tuyến mức độ 4.
  • Mô hình Địa chính 3D (3D Cadastre): Xây dựng mô hình quản lý không gian 3D cho các khu phức hợp nhà cao tầng, công trình ngầm đô thị tại huyện Gia Lâm.

Đối tượng hưởng lợi

                                 ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để xử lý dữ liệu là gì?

Hệ thống xử lý nội nghiệp yêu cầu máy trạm chạy hệ điều hành Windows 7/10/11 (32-bit hoặc 64-bit có tương thích ảo hóa), cài đặt phần mềm đồ họa nền tảng MicroStation (SE hoặc V8), bộ công cụ tích hợp FAMIS 2006, phần mềm truyền số liệu Topcon Link v7.5 và phần mềm tính toán bình sai trắc địa DP Survey v3.0.

2. Phương pháp giải quyết khi bị mất thông hướng giữa các điểm khống chế?

Khi địa hình ngõ ngách bị che khuất tầm nhìn giữa trạm máy và điểm định hướng, kỹ sư áp dụng phương pháp lập trạm đo chêm (giao hội góc - cạnh hoặc đường chuyền treo ngắn hạn) với tối đa 1-2 trạm phụ, kiểm tra nghiêm ngặt sai số đo góc hai mặt bàn độ và đo lặp khoảng cách để hạn chế tích lũy sai số.

3. Tờ bản đồ số 17 này liên kết thế nào với hệ thống bản đồ địa chính toàn thị trấn?

Tờ bản đồ được định danh theo quy tắc chia mảnh chuẩn tỷ lệ 1:500 (kích thước ô vuông $0,25\text{ km} \times 0,25\text{ km}$, diện tích $6,25\text{ ha}$) phát triển từ mảnh 1:2000 gốc. Tọa độ các góc khung tuân thủ chặt chẽ lưới chiếu UTM phẳng VN-2000, đảm bảo ghép biên liền mạch $100%$ không bị hở hay chồng lấn với các tờ bản đồ lân cận.

4. Quy trình bảo trì và cập nhật biến động đất đai diễn ra như thế nào?

Khi có biến động (tách thửa, hợp thửa, chuyển mục đích sử dụng), cán bộ địa chính dùng máy toàn đạc đo bổ sung các điểm mốc mới, nhập số liệu vào file đồ họa .DGN gốc của tờ số 17, sử dụng công cụ cắt/tách thửa của FAMIS để tự động cập nhật lại số thửa mới, diện tích và chỉnh lý sổ mục kê tương ứng.

5. Dự án mang lại giá trị hoàn vốn (ROI) và hiệu quả kinh tế ra sao?

Dự án giúp địa phương tiết kiệm hàng trăm triệu đồng chi phí thuê đo vẽ rời rạc từng đợt, ngăn ngừa các thiệt hại kinh tế do tranh chấp đất đai kéo dài và tạo nền tảng thu thuế đất đai, lệ phí trước bạ chính xác, minh bạch.

Kết luận

Khóa luận tốt nghiệp đã hoàn thành xuất sắc mục tiêu đề ra: Ứng dụng thành công công nghệ tin học chuyên ngành kết hợp phương pháp toàn đạc điện tử hiện đại để đo đạc và thành lập tờ bản đồ địa chính số 17 tỷ lệ 1:500 tại thị trấn Yên Viên, huyện Gia Lâm, TP. Hà Nội.

Sản phẩm đạt độ chính xác cao về mặt toán học trắc địa, chuẩn hóa cấu trúc hình học không gian Topology và tuân thủ tuyệt đối các quy chuẩn kỹ thuật của ngành Quản lý Đất đai. Đây là nguồn tư liệu số hóa nền tảng quan trọng, phục vụ đắc lực cho công tác quản lý nhà nước về đất đai, cấp giấy chứng nhận quyền sử dụng đất và quy hoạch phát triển kinh tế - xã hội bền vững tại địa phương.
