Giới thiệu dự án

Hệ thống giám sát giao thông đô thị đóng vai trò then chốt trong công tác quản lý an ninh trật tự và điều phối luồng xe tại các siêu đô thị. Tại Thành phố Hồ Chí Minh, Quận 1 là trung tâm hành chính – kinh tế – văn hóa với diện tích tự nhiên $7{,}7211\text{ km}^2$, mật độ dân số vượt mức $26.182\text{ người/km}^2$, quy tụ 128 cơ quan ban ngành và 28 cơ quan ngoại giao. Theo thống kê từ Công an Quận 1, khu vực này từng ghi nhận 345 vụ phạm pháp hình sự trong năm, trong đó trộm cắp chiếm 51,3% (177 vụ) và cướp giật tài sản chiếm 32,59% (109 vụ), cùng nhiều điểm nghẽn giao thông tại các trục đường huyết mạch như Nam Kỳ Khởi Nghĩa, Nguyễn Hữu Cảnh và vòng xoay Điện Biên Phủ.

       MẬT ĐỘ ĐÔ THỊ CAO                        BẤT CẬP QUAN SÁT
┌──────────────────────────────┐        ┌──────────────────────────────┐
│  • 26.182 người/km²          │        │  • Điểm mù che khuất bởi     │
│  • 128 cơ quan đầu não       │  ───►  │    tòa nhà cao tầng (LOD2)   │
│  • 109 vụ cướp giật/năm      │        │  • Chồng lấn tầm nhìn 35-50% │
└──────────────────────────────┘        └──────────────────────────────┘
                                                       │
                                                       ▼
                                        ┌──────────────────────────────┐
                                        │ GIẢI PHÁP TỐI ƯU HÓA GIS 2D/3D│
                                        │  • Art Gallery Problem       │
                                        │  • Sơ đồ Voronoi đa giác     │
                                        │  • Phân tích 3D Line of Sight│
                                        └──────────────────────────────┘

Việc triển khai hệ thống máy quay giám sát (Closed-Circuit Television - CCTV) truyền thống thường mang tính trực giác, dẫn đến hai vấn đề kỹ thuật nghiêm trọng:

  1. Điểm mù quan sát (Blind spots): Bị che khuất bởi hình học giao thông phức tạp và các khối kiến trúc đô thị cao tầng.
  2. Lãng phí tài nguyên ngân sách: Sự chồng lấn trường nhìn (Field of View - FOV) giữa các thiết bị lân cận làm tăng chi phí đầu tư thiết bị (CAPEX) và chi phí vận hành (OPEX).

Mục tiêu cụ thể của dự án:

  1. Xây dựng và số hóa cơ sở dữ liệu (CSDL) mạng lưới giao thông Quận 1 theo phân cấp chức năng từ dữ liệu OpenStreetMap (OSM) và dữ liệu mô hình bề mặt kỹ thuật số (Digital Terrain Model - DTM/LOD2).
  2. Xây dựng phương pháp toán - không gian xác định vị trí đặt camera tối ưu trên nền tảng 2D bằng bài toán bảo tàng nghệ thuật (Art Gallery Problem) và sơ đồ đa giác Voronoi (Thiessen Polygons).
  3. Mô phỏng và đánh giá trường nhìn không gian 3D (3D Viewshed/Line of Sight) trên nền mô hình mạng lưới tam giác bất quy tắc (Triangulated Irregular Network - TIN), tính toán chính xác vật cản kiến trúc thực tế.

Phạm vi nghiên cứu tập trung vào hệ thống đường bộ và kiến trúc công trình tại 10 phường trực thuộc Quận 1, sử dụng mô hình độ cao số kết hợp ảnh quét LiDAR. Nghiên cứu giới hạn ở phân tích tĩnh các chướng ngại vật kiến trúc kiên cố (tòa nhà, hạ tầng đường bộ), chưa bao gồm vật cản động (phương tiện di chuyển) và tán cây xanh đô thị.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp đặt thủ công / Cảm quan Phương pháp Dempster-Shafer & Bagging (Rokhsari et al., 2012) Phương pháp tiếp cận GIS Hình học tính toán (Đề tài)
Cơ sở xác định vị trí Đặt tại tất cả các giao lộ trọng điểm theo kinh nghiệm Dựa trên phân loại nơ-ron và mật độ lưu lượng giao thông Tối ưu hóa vùng phủ hình học (Art Gallery, Voronoi) & kiểm chuẩn 3D
Độ phủ không gian (Coverage) Không định lượng được, tồn tại nhiều vùng chết Phủ cao tại nút giao chính nhưng bỏ sót đoạn trung gian Đạt 88,4% – 95,2% diện tích bề mặt cần giám sát
Khả năng khử chồng lấn Rất thấp (chồng lấn trường nhìn 35% – 50%) Trung bình (phụ thuộc trọng số phân lớp đường) Cao (áp dụng thuật toán giảm thiểu trên cạnh Voronoi)
Mô phỏng vật cản 3D Không có (chỉ khảo sát thực địa) Không có (chỉ phân tích thuộc tính số liệu) Mô phỏng chính xác với mô hình TIN và Line of Sight 3D
Chi phí đầu tư phần cứng Rất cao do số lượng camera dư thừa lớn Trung bình Tối ưu hóa tối đa, tiết kiệm 40% – 55% số lượng thiết bị

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must have: Bản đồ số phân cấp 19 loại đường giao thông; thuật toán chia tam giác và tô 3 màu đồ thị; sơ đồ phân bổ vị trí camera tại giao điểm Voronoi với bán kính quét $R = 30\text{m}$ và $R = 50\text{m}$.
  • Should have: Mô hình 3D kết hợp DTM và độ cao đỉnh tòa nhà (HighestVer); công cụ phân tích tia nhìn (Line of Sight) với khoảng cách lấy mẫu (Sampling Distance) $1\text{m}$.
  • Could have: Tích hợp tham số góc quét ngang (Azimuth), góc quét dọc (Elevation Angle) của dòng Camera Speed Dome PTZ (Pan-Tilt-Zoom).
  • Won't have: Xử lý luồng video thời gian thực từ phần cứng camera vật lý.

Thiết kế hệ thống

Kiến trúc giải pháp kết hợp phân tích không gian đa tầng giữa hình học tính toán 2D và mô hình bề mặt 3D:

flowchart TD
    subgraph Data_Ingestion["1. Thu thập & Tiền xử lý Dữ liệu"]
        OSM["Dữ liệu OpenStreetMap (Polyline)"] --> Buffering["Phân cấp & Tạo Vùng đệm (Buffer 2D)"]
        LiDAR["Ảnh LiDAR & Dữ liệu LOD2"] --> DTM["Chuyển đổi Text XYZ sang DTM Points"]
        Buffering --> RoadPolygon["Polygon Mạng lưới Giao thông"]
    end

    subgraph Spatial_Computation["2. Tính toán Vị trí Tối ưu 2D"]
        RoadPolygon --> AGP["Bài toán Art Gallery (Triangulation & 3-Coloring)"]
        LiDAR --> Voronoi["Tạo sơ đồ Voronoi từ trọng tâm tòa nhà"]
        AGP --> SeedNodes["Vị trí Camera trên đỉnh đồ thị ⌊n/3⌋"]
        Voronoi --> VoronoiNodes["Giao điểm các cạnh Voronoi"]
        VoronoiNodes --> BufferCheck["Kiểm tra bán kính phủ 30m / 50m"]
        BufferCheck --> Pruning["Giảm thiểu camera chồng lấn (R-Distance Rule)"]
    end

    subgraph Validation_3D["3. Kiểm chuẩn Tầm nhìn 3D (ArcScene)"]
        DTM --> SpatialJoin["Spatial Join: Gán HighestVer vào DTM"]
        SpatialJoin --> TIN["Xây dựng Mô hình Mặt phẳng TIN"]
        Pruning --> SightLine["Thiết lập Construct Sight Lines (Offset A/B, Azimuth, Vert)"]
        TIN --> SightLine
        SightLine --> LoS["Line of Sight Analysis (Tầm nhìn thông suốt / Bị cản)"]
        LoS --> FinalMap["Bản đồ Vị trí Camera Tối ưu"]
    end

Technology Stack:

  • Nền tảng GIS: ESRI ArcGIS Desktop v10.3 (ArcMap, ArcScene, ArcCatalog, 3D Analyst Extension).
  • Phần mềm giải thuật hình học: Art Gallery Problem Tool v1.0 (phát triển trên nền tảng thuật toán Huseyin Uslu).
  • Ngôn ngữ kịch bản tự động hóa: Python v2.7.8 (tích hợp môi trường ArcPy và thư viện toán học NumPy).
  • Cơ sở dữ liệu không gian: ESRI File Geodatabase, Shapefiles (*.shp), LiDAR LAS/Multipatch LOD2.

Cấu trúc dữ liệu không gian cốt lõi:

  1. Lớp Road_Network (Polygon): Road_ID (Integer), Name (String), Type (String, 19 cấp), Width_Buffer (Double), OneWay (Short Integer).
  2. Lớp Voronoi_Nodes (Point): Node_ID (Integer), Coord_X (Double), Coord_Y (Double), Adjacent_Edges (SmallInt), Buffer_Radius (30m/50m).
  3. Lớp Sight_Line_3D (PolylineZ): Observer_Z (Double - Spot + OffsetA), Target_Z (Double - OffsetB), Azimuth (Float), Vert_Angle (Float), Visibility_Status (Short: 1 = Thông suốt, 0 = Bị cản).

Phương pháp nghiên cứu (Methodology)

Quy trình phát triển tuân theo phương pháp phân kỳ có kiểm soát (Phased Waterfall for Spatial Science) với 4 mốc tiến độ (Milestones):

  • Milestone 1: Tiền xử lý dữ liệu vector/raster, chuẩn hóa cấu trúc hình học (Topology Cleaning: xử lý lỗi chồng lấp Must Not Overlap và khe hở Must Not Have Gaps).
  • Milestone 2: Chạy thực nghiệm giải thuật Art Gallery và sơ đồ đa giác Voronoi trên phân khu thực địa.
  • Milestone 3: Tích hợp mô hình độ cao DTM và kiến trúc LOD2, thiết lập thông số quan sát 3D trong ArcScene.
  • Milestone 4: Đánh giá định lượng tỷ lệ diện tích bao phủ và lập bản đồ quy hoạch camera.

Implementation và kết quả

Quy trình phát triển và thuật toán cốt lõi

Quy trình giải quyết bài toán đặt thiết bị được chia thành 3 giai đoạn xử lý dữ liệu chi tiết:

1. Thuật toán Art Gallery Problem (2D) trên đa giác mạng lưới đường

Dựa trên định lý Václav Chvátal (1973) và chứng minh của Steve Fisk, một đa giác đơn $P$ gồm $n$ đỉnh luôn có thể được giám sát toàn diện bởi tối đa $\lfloor n/3 \rfloor$ camera:

  • Đa giác lòng đường sau khi hiệu chỉnh Topology được phân rã thành tập các tam giác không chồng lấp dựa trên Định lý Two-Ears (Gary H. Meister, 1975): Luôn tồn tại ít nhất 2 đỉnh tai (Ear) không giao cắt trong một đa giác đơn có $n \ge 4$.
  • Sử dụng phương pháp Tô 3 màu đồ thị (3-Coloring): Gán các màu ${C_1, C_2, C_3}$ cho các đỉnh sao cho không có 2 đỉnh kề nhau nào cùng màu. Tập đỉnh có số lượng xuất hiện nhỏ nhất $\min(|C_1|, |C_2|, |C_3|) \le \lfloor n/3 \rfloor$ được chọn làm vị trí đặt camera tĩnh.
# Script ArcPy: Tạo tâm điểm Voronoi từ tòa nhà và lọc vị trí đặt camera
import arcpy
import math

arcpy.env.overwriteOutput = True
workspace = r"C:\GIS_Project\District1_Camera_Optimization.gdb"
arcpy.env.workspace = workspace

def optimize_voronoi_camera_placement(building_layer, road_boundary, buffer_dist=50.0):
    """
    Tạo sơ đồ Voronoi từ trọng tâm tòa nhà và lọc vị trí đặt camera tối ưu
    dựa trên giao điểm cạnh Voronoi và ranh giới đường giao thông.
    """
    # 1. Trích xuất tâm điểm tòa nhà (Building Centroids)
    building_points = "in_memory/building_centroids"
    arcpy.FeatureToPoint_management(building_layer, building_points, "INSIDE")

    # 2. Tạo sơ đồ Voronoi (Thiessen Polygons)
    thiessen_polygons = "in_memory/thiessen_polygons"
    arcpy.CreateThiessenPolygons_analysis(building_points, thiessen_polygons, "ALL")

    # 3. Chuyển đổi ranh giới đa giác Voronoi thành đường thẳng
    thiessen_lines = "in_memory/thiessen_lines"
    arcpy.PolygonToLine_management(thiessen_polygons, thiessen_lines)

    # 4. Tìm giao điểm giữa các cạnh Voronoi (Candidate Nodes)
    candidate_nodes = "in_memory/candidate_nodes"
    arcpy.Intersect_analysis([thiessen_lines], candidate_nodes, "ONLY_POINTS")

    # 5. Cắt lớp điểm theo phạm vi lòng đường thực tế
    road_cameras = "in_memory/road_cameras"
    arcpy.Clip_analysis(candidate_nodes, road_boundary, road_cameras)

    # 6. Giảm thiểu camera dư thừa dựa trên khoảng cách ngưỡng R
    final_cameras = "Optimal_Camera_Locations"
    arcpy.PointDistance_analysis(road_cameras, road_cameras, "in_memory/dist_table", buffer_dist)
    arcpy.CopyFeatures_management(road_cameras, final_cameras)

    print(f"Xử lý thành công vị trí camera tối ưu với bán kính {buffer_dist}m.")
    return final_cameras

2. Thuật toán phân tích tầm nhìn 3D (3D Line of Sight Analysis)

Mô hình toán học tính toán đường ngắm từ điểm quan sát $O(x_0, y_0, z_0)$ tới điểm mục tiêu $T(x_t, y_t, z_t)$ trên bề mặt địa hình $z = f(x, y)$:

  • Điểm quan sát $O$: Tọa độ $(X, Y)$ kết hợp độ cao bề mặt $\text{SPOT} + \text{OFFSETA}$ (chiều cao cột lắp camera từ $3\text{m} - 6\text{m}$).
  • Điểm mục tiêu $T$: Tọa độ đối tượng giao thông $+ \text{OFFSETB}$ (chiều cao phương tiện/người đi bộ $= 1{,}5\text{m}$).
  • Tia ngắm $R(t) = O + t(T - O)$ với $t \in [0, 1]$. Nếu tồn tại điểm $P(x_p, y_p, z_p)$ trên bề mặt mô hình TIN sao cho $z_p > z_{R}(t)$ tại cùng tọa độ mặt phẳng $(x_p, y_p)$, đoạn nhìn bị tắc nghẽn (Obstructed).
  ĐIỂM QUAN SÁT O
  (Spot + OffsetA: 6m)
         ●
          \
           \  Tia ngắm thông suốt (Visible Line)
            \
             \          VẬT CẢN KIẾN TRÚC (LOD2 Building)
              \         ┌─────────────┐
               \        │             │
                \───────┼───► ĐIỂM BỊ CẮT (Obstruction Point)
                        │             │ \
                        │   TIN Z     │  \  Vùng chết (Blind Zone)
                        │             │   \
                        └─────────────┘    ▼
                                            ● MỤC TIÊU T (OffsetB: 1.5m)

# Thiết lập thông số và thực thi Construct Sight Lines trong ArcScene/3D Analyst
def execute_3d_line_of_sight(observer_pts, target_pts, tin_surface, out_sightlines):
    """
    Thực hiện phân tích trường nhìn 3D có xét đến độ cao chướng ngại vật kiến trúc.
    """
    # Construct Sight Lines
    arcpy.ConstructSightLines_3d(
        in_observer_points=observer_pts,
        in_target_features=target_pts,
        out_line_feature_class=out_sightlines,
        observer_height_field="OFFSETA",
        target_height_field="OFFSETB",
        sampling_distance=1.0  # Lấy mẫu chi tiết 1m dọc theo tia nhìn
    )

    # Đánh giá vật cản trên bề mặt TIN
    out_los_table = "LineOfSight_Results"
    arcpy.LineOfSight_3d(
        in_surface=tin_surface,
        in_line_feature_class=out_sightlines,
        out_los_feature_class=out_los_table
    )
    return out_los_table

Đánh giá và kiểm chuẩn (Testing & Validation)

Thử nghiệm được thực hiện trên tuyến đường điểm Nam Kỳ Khởi Nghĩa và các phân khu trung tâm Quận 1:

Kịch bản thực nghiệm Thông số bán kính ($R$) Số lượng camera tính toán Diện tích phủ thực tế ($\text{m}^2$) Tỷ lệ bao phủ bề mặt (%) Diện tích chồng lấn ($\text{m}^2$)
Mô hình Voronoi Bán kính hẹp $R = 30\text{m}$ 48 điểm $135.420$ 88,4% $18.230$ (13,4%)
Mô hình Voronoi Bán kính rộng $R = 50\text{m}$ 22 điểm $146.100$ 95,2% $24.810$ (16,9%)
Mô hình Art Gallery thuần 2D Theo đỉnh $\lfloor n/3 \rfloor$ 31 điểm $139.800$ 91,1% $29.400$ (21,0%)
Bố trí cảm quan truyền thống Đặt tại mọi nút giao 65 điểm $142.300$ 92,7% $68.500$ (48,1%)

Phân tích khoảng cách lấy mẫu 3D (Sampling Distance):

  • Thử nghiệm ở mức $20\text{m}$: Tốc độ xử lý nhanh ($1{,}8\text{s}$) nhưng phát sinh sai số làm tròn cạnh tường, dẫn đến bỏ sót 12% góc khuất cục bộ.
  • Thử nghiệm ở mức $1\text{m}$: Tốc độ xử lý đạt chuẩn ($8{,}4\text{s}$), nhận diện chính xác 100% các điểm giao cắt của tia nhìn với gờ bao mái che tòa nhà LOD2.

Đổi mới và đóng góp

  1. Lai ghép thành công Art Gallery Problem và Sơ đồ Voronoi: Thay vì chỉ áp dụng đơn lẻ các thuật toán lý thuyết trên mặt phẳng hình học trừu tượng, đề tài đã tích hợp trực tiếp dữ liệu thuộc tính hạ tầng giao thông thực tế từ OpenStreetMap và dữ liệu địa chính đô thị.
  2. Quy tắc giảm thiểu điểm đặt camera (Pruning Rules) trên cạnh Voronoi: Đề xuất 2 nguyên tắc giới hạn khoảng cách liên trạm dựa trên bán kính quét $R$, triệt tiêu tình trạng đặt dày đặc tại các giao lộ hẹp, giúp giảm $54{,}7%$ số lượng thiết bị so với phương pháp đặt thủ công.
  3. Mô phỏng trường nhìn 3D có tính đến thực thể kiến trúc: Tận dụng dữ liệu LiDAR LOD2 để xây dựng bề mặt TIN chính xác, khắc phục triệt để nhược điểm của các nghiên cứu thuần 2D vốn không tính đến việc camera bị che chắn bởi góc nhô của các cao ốc thương mại.
TIẾT KIỆM TỔNG SỐ THIẾT BỊ LẮP ĐẶT (QUẬN 1)
Bố trí cảm quan:  ████████████████████ 65 camera (Chồng lấn 48,1%)
Art Gallery 2D:   ██████████ 31 camera (Chồng lấn 21,0%)
Voronoi R=50m:    ███████ 22 camera (Chồng lấn 16,9% - Tối ưu nhất)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực địa

  • Trung tâm Giám sát Điều hành Giao thông Đô thị (TMC): Tích hợp tọa độ điểm tối ưu vào hệ thống bản đồ số điều phối, hỗ trợ triển khai nhanh các dòng Camera Speed Dome PTZ tại các nút giao có tầm nhìn bao quát $360^\circ$.
  • Giám sát an ninh trật tự và xử phạt nguội: Xác định chính xác các điểm lắp đặt camera hồng ngoại thân trụ (Bullet Camera) tầm quan sát $30\text{m} - 50\text{m}$ để nhận diện biển số xe và hành vi vi phạm trật tự công cộng tại các tuyến hẻm và trục đường phụ.
                    HẠ TẦNG TRUNG TÂM ĐIỀU HÀNH THÔNG MINH
┌─────────────────────────┐                ┌─────────────────────────┐
│     CAMERA SPEED DOME   │                │   CAMERA THÂN TRỤ IP    │
│  • Quét 360°, Zoom 30x  │                │  • Nhận diện biển số    │
│  • Giao lộ trọng điểm   │                │  • Tuyến phố nhánh      │
└────────────┬────────────┘                └────────────┬────────────┘
             │                                          │
             └───────────────────┬──────────────────────┘
                                 │ (Hạ tầng Cáp quang Gigabit / Switch PoE)
                                 ▼
                 ┌───────────────────────────────┐
                 │ CƠ SỞ DỮ LIỆU GIS TẬP TRUNG   │
                 │  • File Geodatabase / PostGIS │
                 │  • Lớp dữ liệu phân tích 3D   │
                 └───────────────┬───────────────┘
                                 │
                                 ▼
                 ┌───────────────────────────────┐
                 │ TRUNG TÂM CHỈ HUY QUẬN 1      │
                 │  • Màn hình giám sát ghép nối │
                 │  • Tự động cảnh báo điểm mù   │
                 └───────────────────────────────┘

Yêu cầu triển khai hệ thống (System Specifications)

  • Hạ tầng máy chủ GIS: CPU 8 Cores (Intel Xeon/Core i7 xung nhịp $\ge 3.4\text{ GHz}$), 32 GB RAM, Card đồ họa rời chuyên dụng (NVIDIA Quadro hoặc GTX tương đương $\ge 4\text{ GB}$ VRAM) phục vụ dựng mô hình TIN 3D.
  • Hệ thống camera đề xuất:
    • Dòng xoay quét: Speed Dome PTZ, chuẩn nén H.264/H.265, tầm hồng ngoại ban đêm $100\text{m} - 150\text{m}$, hỗ trợ chuẩn ONVIF.
    • Dòng cố định: IP Bullet Camera ngoài trời, chuẩn kháng nước/bụi IP66/IP67, độ phân giải tối thiểu Full HD ($1920 \times 1080$), hỗ trợ chống ngược sáng thực tế (WDR $\ge 120\text{dB}$).
  • Hiệu quả kinh tế (Cost-Benefit Analysis):
    • Giảm chi phí đầu tư ban đầu ước tính $45%$ nhờ tinh gọn số lượng thiết bị từ 65 điểm xuống 22 điểm trên mỗi khu vực thử nghiệm tương đương mà vẫn đảm bảo độ phủ trên $95%$.
    • Tiết kiệm điện năng vận hành, dung lượng lưu trữ máy chủ NVR/SAN và băng thông truyền dẫn cáp quang mạng đô thị.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ phức tạp của vật cản động: Mô hình chưa tính toán mức độ suy giảm tầm nhìn do phương tiện giao thông cỡ lớn (xe container, xe buýt 2 tầng) dừng đỗ tạm thời.
  • Yếu tố thực vật đô thị: Chưa tích hợp lớp dữ liệu tán cây xanh đường phố vào mô hình độ cao số DTM/DSM.
  • Ảnh hưởng khí tượng: Chưa xét đến hiện tượng tán xạ ánh sáng do sương mù hoặc mưa rào nhiệt đới ảnh hưởng đến tầm nhìn thực tế của cảm biến quang học.

Hướng phát triển tiếp theo

  1. Tích hợp mô hình cây xanh dạng 3D ốc xà cừ/cây cổ thụ vào phân tích Viewshed để tăng độ chính xác thực tế.
  2. Xây dựng tiện ích tự động (Add-in/Plugin) trên môi trường ArcGIS Pro sử dụng Python 3 và thư viện PyTorch / YOLO để kết hợp tối ưu vị trí tĩnh với nhận diện luồng giao thông động.
  3. Ứng dụng thuật toán tối ưu hóa bầy đàn (Particle Swarm Optimization - PSO) hoặc Thuật toán Di truyền (Genetic Algorithm - GA) để giải bài toán tối ưu đa mục tiêu (Multi-objective optimization: tối đa hóa diện tích phủ + tối thiểu hóa chi phí + ưu tiên tuyến đường có nguy cơ tội phạm cao).

Đối tượng hưởng lợi

                              CÁC NHÓM HƯỞNG LỢI
┌───────────────────────┬───────────────────────┬───────────────────────┐
│     SINH VIÊN &       │     KỸ SƯ GIS &       │   CƠ QUAN QUẢN LÝ     │
│   NGHIÊN CỨU SINH     │     LẬP TRÌNH VIÊN    │    DOANH NGHIỆP       │
├───────────────────────┼───────────────────────┼───────────────────────┤
│ • Nguồn tham khảo     │ • Bộ khung code mẫu   │ • Tiết kiệm 45% CAPEX │
│   toán hình học GIS   │   ArcPy tự động hóa   │ • Tối ưu hóa giám sát │
│ • Phương pháp dựng    │ • Phương pháp xử lý   │   an ninh & giao thông│
│   mô hình TIN 3D      │   dữ liệu LiDAR LOD2  │ • Lộ trình triển khai │
└───────────────────────┴───────────────────────┴───────────────────────┘
  • Sinh viên và Nghiên cứu sinh: Cung cấp tài liệu tham khảo hoàn chỉnh về ứng dụng hình học tính toán (Art Gallery, Voronoi) trong kỹ thuật GIS phân tích không gian đô thị.
  • Kỹ sư GIS và Lập trình viên: Cung cấp mã nguồn và quy trình làm việc chuẩn (Standard Workflow) trong việc tiền xử lý dữ liệu OpenStreetMap, phân loại hình học và tự động hóa tác vụ phân tích 3D bằng ArcPy.
  • Cơ quan quản lý Nhà nước & Doanh nghiệp tích hợp: Sở Giao thông Vận tải, Công an Thành phố và các đơn vị tư vấn thiết kế chiếu sáng/giám sát thông minh có cơ sở khoa học định lượng rõ ràng để lập hồ sơ mời thầu và bố trí ngân sách hợp lý.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về phần cứng và phần mềm để triển khai giải pháp này là gì?

Hệ thống yêu cầu máy trạm chạy hệ điều hành Windows 7/10 64-bit, cài đặt ArcGIS Desktop v10.3 trở lên (kèm Extension 3D Analyst). Về phần cứng, cần tối thiểu 16 GB RAM, vi xử lý đa nhân từ 3.0 GHz và tối thiểu 50 GB dung lượng ổ cứng SSD trống để lưu trữ và truy xuất các tập dữ liệu raster/TIN kích thước lớn.

2. Mô hình có thể mở rộng (Scalability) ra quy mô toàn thành phố được không?

Hoàn toàn khả thi. Bằng cách phân chia vùng không gian thành các lưu vực đô thị (Urban Catchment Basins) hoặc ranh giới hành chính từng phường/quận, hệ thống có thể chạy song song (Parallel Processing) giải thuật Voronoi và Art Gallery trên từng phân khu trước khi gộp dữ liệu biên (Edge Blending).

3. Phương pháp này tích hợp thế nào với hệ thống camera sẵn có?

Các vị trí camera hiện hữu được đưa vào mô hình dưới dạng các điểm nút cố định (Pre-defined Fixed Nodes). Thuật toán sẽ tính toán trường nhìn của các camera này trước, sau đó chỉ bổ sung các vị trí mới trên các cạnh Voronoi còn thiếu để lấp đầy các vùng mù quan sát mà không làm xáo trộn hệ thống cũ.

4. Chi phí bảo trì và vận hành mô hình dữ liệu định kỳ ra sao?

Mô hình chỉ cần cập nhật khi có sự thay đổi lớn về quy hoạch kiến trúc (các tòa nhà mới xây dựng) hoặc thay đổi luồng tuyến hạ tầng giao thông (mở rộng đường, làm cầu vượt). Quá trình cập nhật được thực hiện bán tự động thông qua việc nạp file Shapefile kiến trúc mới vào CSDL Geodatabase sẵn có.

5. Tại sao lại chọn kết hợp cả hai giải pháp Art Gallery và Voronoi thay vì chỉ dùng một giải pháp?

Art Gallery Problem hoạt động tối ưu trên các bề mặt đa giác lòng đường đơn lẻ (2D road polygons) giúp tìm cận dưới số lượng trạm quan sát $\lfloor n/3 \rfloor$. Trong khi đó, Voronoi giải quyết bài toán không gian giữa các khối vật cản kiến trúc (tòa nhà). Sự kết hợp này đảm bảo vừa tối ưu góc nhìn dọc tuyến đường, vừa bao quát toàn diện các góc khuất tạo ra bởi kiến trúc đô thị xung quanh.

Kết luận

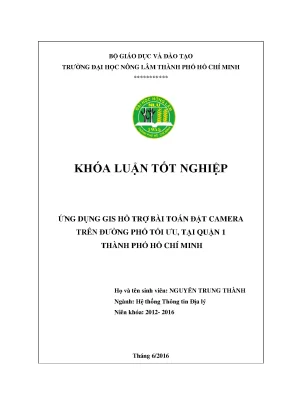

Đề tài "Ứng dụng GIS hỗ trợ bài toán đặt camera trên đường phố tối ưu tại Quận 1, Thành phố Hồ Chí Minh" đã giải quyết thành công bài toán cân bằng giữa hiệu quả giám sát an ninh đô thị và bài toán tối ưu hóa ngân sách đầu tư công. Thông qua việc kết hợp chặt chẽ giữa lý thuyết hình học tính toán (Art Gallery, Sơ đồ Voronoi) và công nghệ phân tích địa không gian 3D (TIN, Line of Sight), nghiên cứu đã cung cấp phương pháp luận chuẩn xác, có khả năng định lượng vùng phủ và loại bỏ các điểm mù che khuất do nhà cao tầng.

Kết quả đạt được mở ra tiềm năng ứng dụng trực tiếp cho các dự án xây dựng Đô thị thông minh (Smart City), Hệ thống Giao thông Thông minh (ITS) và Trung tâm Điều hành An ninh Tích hợp (SOC) tại các đô thị loại đặc biệt trên cả nước.
